机械设计基础试卷 合肥工业大学

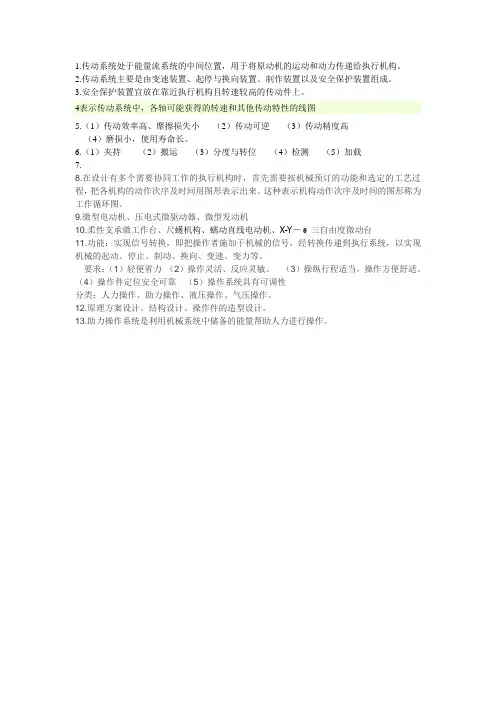

1.传动系统处于能量流系统的中间位置，用于将原动机的运动和动力传递给执行机构。

2.传动系统主要是由变速装置、起停与换向装置、制作装置以及安全保护装置组成。

3.安全保护装置宜放在靠近执行机构且转速较高的传动件上。

4表示传动系统中，各轴可能获得的转速和其他传动特性的线图
5.（1）传动效率高、摩擦损失小（2）传动可逆（3）传动精度高
（4）磨损小，使用寿命长。

6.（1）夹持（2）搬运（3）分度与转位（4）检测（5）加载
7.
8.在设计有多个需要协同工作的执行机构时，首先需要按机械预订的功能和选定的工艺过程，把各机构的动作次序及时间用图形表示出来。

这种表示机构动作次序及时间的图形称为工作循环图。

9.微型电动机、压电式微驱动器、微型发动机
10.柔性支承微工作台、尺蠖机构、蠕动直线电动机、X-Y－θ三自由度微动台
11.功能：实现信号转换，即把操作者施加于机械的信号，经转换传递到执行系统，以实现机械的起动、停止、制动、换向、变速、变力等。

要求：（1）轻便省力（2）操作灵活、反应灵敏。

（3）操纵行程适当，操作方便舒适。

（4）操作件定位安全可靠（5）操作系统具有可调性
分类：人力操作、助力操作、液压操作、气压操作。

12.原理方案设计、结构设计、操作件的造型设计。

13.助力操作系统是利用机械系统中储备的能量帮助人力进行操作。

机械设计基础试卷学年第一学期课号课程名称机械设计基础（卷，闭卷）合用班级（或年级、专业）考试时间 120分钟班级学号姓名题号一二三四五六七八九十成绩满分得分评卷人一、填空题（每题 2 分，共 30 分）1.在曲柄摇杆机构中，往常为原动件，并作运动；而为从动件，作运动。

2.摇动导杆机构的传动角一直等于，拥有。

3.在凸轮机构中，常有的从动件运动规律为等速运动时，将出现冲击。

4.斜齿轮的标准参数在，和直齿圆柱齿轮对比斜齿轮的长处是。

5.以下列图所示双极蜗轮传动中，已知右旋蜗杆 1 的转向以下图，判断蜗轮 3的转向。

( 顺时针、逆时针 )212’36.渐开线标准齿轮能实现定传动比的原由是。

7.在槽轮机构中如要想增添槽轮的转动次数，则要增添。

8.国家标准中，把牙型角α等于的米制螺纹称为一般螺纹，以为公称直径。

9.键是标准件，分为、、楔键和切向键等，键的无效形式为。

10.开式齿轮传动润滑一般可采纳和。

11.带传动一般松边在（上、下），其目的是为了。

12.链传动中的节距越大，链条中各部件尺寸，链传动的运动不平均性。

13.阶梯轴上截面变化处叫做，其作用是。

14.转动轴承内圈与轴的配合是。

15.弹簧按受载状况可分为、和。

二、判断题（每题 2 分，共 10 分）1.在凸轮机构中，基圆半径获得较大时，其压力角也较大。

（）2.在平键联接中，平键的双侧面是工作面。

（）3.带传动在工作时产生弹性滑动是因为传动过载。

（）4.圆盘摩擦离合器靠在主、从动摩擦盘的接触表面间产生的摩擦力矩来传达转矩。

（）5.动压润滑形成动压油膜的必需条件之一是保证润滑油从工作表面的楔形空隙）的小截面流入，从大截面流出。

（三、计算题（每题10 分，共 60 分）1.以下图，已知四杆机构中机架 3 和 1 构件两个铰接点，并已知 2 构件上两个对应地点，求四杆机构和第一对应地点上 2 构件的压力角。

2 图示盘状转子上有两个不均衡质量： m1 =1.5kg ，m2＝0.8kg ，r 1 =140mm，r 2=180mm，相位如图。

16a ） 3n-2P L -Pn c ） 2n- P L -P H6. 构件是机构的基本（a ）运动b ）制造a) b) c)都不对 )od) 《机械设计基础》考试题1一、选择题：本大题共10个小题，每小题1.5分，共15分。

每小题的选 项中只有一项是符合题目要求的，请把所选项前的字母填在括号内。

1. 我国标准规定，渐开线标准直齿圆柱齿轮分度圆上的压力角应为 （）度。

a ） 20b ） 30c ） 60d ） 902. 渐开线标准直齿圆柱齿轮（正常齿）的齿顶高系数为（），顶隙系数为（）oa ） 1, 0. 1b ） 1, 0.2c ） 1.2, 0.2d ） 1, 0.25 3. 渐开线直齿圆柱齿轮的正确啮合条件是（） a ）模数相等b ）压力角相等c ）模数和压力角分别相等且为标准值d ） a, b, c 都不对4. 用齿条形刀具加工标准直齿圆柱齿轮，当压力角为20° ,齿顶系数为 1时,不根切的最少齿数是多少？（） a ） 15 b ） c ） 17 d ）5.平面机构自由度的计算公式为（）ob ）3n- P L - P Hd ） n- P L - P H）单元。

c ）联结7. 平面四杆机构的压力角和传动角的关系为（a ）互为余角b ）互为补角c ） a, b 都可能d ） a, b 都不可能 8. 带传动的最大应力发生在（）oa ）紧边与小轮的切点b ）紧边c ）松边d ）松边与小轮的切点 9. V 带的截面形状为（ a ）V 形b ）梯形c）圆形d）矩形10.用范成法切制齿轮时，只要两齿轮（）,就可以用同一•把滚刀。

a）模数相等b）压力角相等c）模数和压力角分别相等d）齿数相等二、填空题：本大题9个小题，共18空，每空0.5分，共9分。

把答案填在题中横线上。

1.闭式硬齿面齿轮传动常按强度设计，然后校核_________ 强度。

2.预紧后受轴向变载荷的螺纹联接，为提高联接的疲劳强度，应尽量减小的刚度，以及提高的高度。

机械设计基础考试题库及答案一、单项选择题（每题2分，共20分）1. 机械设计中，通常所说的“三度”是指（）。

A. 精度、刚度、强度B. 温度、湿度、压力C. 速度、加速度、减速度D. 硬度、韧性、弹性答案：A2. 在机械设计中，静强度计算的目的是（）。

A. 确定零件的尺寸B. 确定零件的材料C. 确定零件的重量D. 确保零件在静载荷作用下不发生破坏答案：D3. 机械零件的疲劳破坏通常发生在（）。

A. 零件表面B. 零件内部C. 零件连接处D. 零件的任何位置答案：A4. 机械设计中，摩擦力的计算公式为（）。

A. F = μNB. F = N/μC. F = N * μD. F = N - μ答案：A5. 机械零件的接触应力通常分为（）。

A. 正应力和剪应力B. 拉应力和压应力C. 接触应力和弯曲应力D. 弯曲应力和扭转应力答案：C6. 机械设计中，材料的许用应力通常由（）确定。

A. 材料的强度B. 材料的硬度C. 材料的韧性D. 材料的塑性答案：A7. 机械设计中，为了提高零件的疲劳强度，可以采取的措施是（）。

A. 增大零件的尺寸B. 减小零件的尺寸C. 增加零件的表面粗糙度D. 提高零件的表面光洁度答案：D8. 机械设计中，热处理的目的不包括（）。

A. 提高材料的硬度B. 改善材料的韧性C. 增加材料的塑性D. 调整材料的内部结构答案：C9. 机械设计中，齿轮传动的效率主要受（）影响。

A. 齿轮材料B. 齿轮的制造精度C. 齿轮的润滑条件D. 所有上述因素答案：D10. 机械设计中，轴承的寿命与（）成正比。

A. 载荷大小B. 转速高低C. 轴承材料D. 轴承的安装精度答案：A二、多项选择题（每题3分，共15分）11. 机械设计中，常见的传动方式包括（）。

A. 齿轮传动B. 皮带传动C. 链传动D. 液压传动答案：ABC12. 机械设计中，零件的失效形式包括（）。

A. 断裂B. 磨损C. 腐蚀D. 变形答案：ABCD13. 机械设计中，提高零件疲劳强度的措施包括（）。

合 肥 工 业 大 学 试 卷课程性质: 考试形式:闭卷 2014～2015学年第 二 学期 课程代码 课程名称 机械设计基础A 专业班级 考试日期 命题教师 系（所或教研室）主任审批签名 本页答题无效 一、填空（30分，每空1.5分）1.两个四杆机构，其AB 、BC 、CD 、AD 四杆长分别为：a ）60mm 、105mm 、70 mm 、100 mm ，b ）80mm 、95mm 、100mm 、70 mm ，其中AD 为机架，则a 、b 分别为机构、机构。

2.一曲柄摇杆机构的行程速比系数为2，则其极位夹角为。

3.根据从动件运动形式，凸轮机构可分为凸轮机构、凸轮机构。

4.渐开线齿轮的加工方法包括和。

5.轮系根据齿轮轴是否运动可分为轮系和轮系，轮系中轴线运动的齿轮称为。

6.回转件平衡计算有和 两种方法，其中对于轴向尺寸较大的回转件，则应采用方法。

7.列举三种常用的螺纹连接件、 、。

8.闭式软齿面齿轮传动的设计通常以保证强度为主，闭式硬齿面齿轮传动的设计通常以保证强度为主。

9.在中间平面上，普通圆柱蜗杆传动类似于啮合传动。

10. 滚动轴承6220的内径为 mm 。

二、 简答（30分，每题6分） 1.机器、机构、机械的联系与区别是什么？2.什么是刚性冲击，什么是柔性冲击？3.减轻链传动多边形效应的措施有哪些？4.什么是带传动的弹性滑动，它与打滑有何区别？5.为什么软齿面齿轮传动设计中，小齿轮的齿面硬度应大于大齿轮？三、 计算分析1.计算下图所示机构的自由度(图中是否有复合铰链、局部自由度、虚约束，若有，需要标明)，说明该机构是否具有确定运动。

（8分）2.在图示的复合轮系中，设已知n 1=1500r/min ，又各轮齿数为z 1=36,z 2=60,z 3=23，z 4=49,z 4，=69,z 5=31,z 6=131,z 7=94,z 8=36,z 9=167,试求行星架H 的转速n H （大小及转向）。

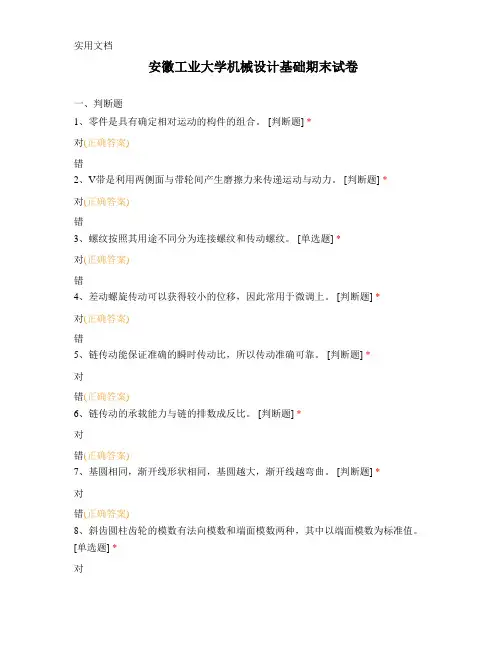

安徽工业大学机械设计基础期末试卷一、判断题1、零件是具有确定相对运动的构件的组合。

[判断题] *对(正确答案)错2、V带是利用两侧面与带轮间产生磨擦力来传递运动与动力。

[判断题] *对(正确答案)错3、螺纹按照其用途不同分为连接螺纹和传动螺纹。

[单选题] *对(正确答案)错4、差动螺旋传动可以获得较小的位移，因此常用于微调上。

[判断题] *对(正确答案)错5、链传动能保证准确的瞬时传动比，所以传动准确可靠。

[判断题] *对错(正确答案)6、链传动的承载能力与链的排数成反比。

[判断题] *对错(正确答案)7、基圆相同，渐开线形状相同，基圆越大，渐开线越弯曲。

[判断题] *对错(正确答案)8、斜齿圆柱齿轮的模数有法向模数和端面模数两种，其中以端面模数为标准值。

[单选题] *对错(正确答案)9、蜗杆传动可以获得很大的传动比。

[判断题] *对(正确答案)错10、轮系传动即可用于相距较远的两轴间传动，又可获得较大的传动比。

[单选题] *对(正确答案)错二、单选题１、我们把各部分之间具有确定的相对运动构件的组合称为（） [单选题] *Ａ、机器Ｂ、机构Ｃ、机械Ｄ、机床(正确答案)２、机床的主轴是机器的（B） [单选题] *Ａ、动力部分Ｂ、工作部分Ｃ、传动装置Ｄ、自动控制部分(正确答案)３、能够传递较复杂运动的运动副的接触形式是（） [单选题] *Ａ、螺旋副接触Ｂ、带与带轮接触Ｃ、活塞与汽缸壁接触Ｄ、凸轮接触(正确答案)４、下列机器中属于工作机的是（） [单选题] *Ａ、铣床Ｂ、电动机Ｃ、空气压缩机Ｄ、内燃机(正确答案)５、下列各机器中，属于机构的是（） [单选题] *Ａ、纺织机Ｂ、电动机Ｃ、千斤顶Ｄ、发电机(正确答案)６、效率较低的运动副的接触形式是（） [单选题] *Ａ、齿轮啮合接触Ｂ、凸轮接触Ｃ、螺旋副接触Ｄ、滚动轮接触(正确答案) 7、车床的丝杠与螺母组成（） [单选题] *A移动副B转动副C螺旋副(正确答案)D高副8、在一般带传动中，应用最广泛的带传动是（） [单选题] *B普通V带传动(正确答案)C同步带传动D圆带传动9、普通V带截面为（） [单选题] *A、矩形B、圆形C、等腰梯形(正确答案)D、方形10、属于啮合传动类的带传动是（） [单选题] *Ａ、平带传动Ｂ、Ｖ带传动Ｃ、圆带传动Ｄ、同步带传动(正确答案)11、普通螺纹的公称直径是指（）。

2004 ～2005 学年第 二 学期 课程代码 学分 3.5 课程名称 制造技术基础 命题教师 朱政红 教研室主任审批签名学号 学生姓名 教学班号 考试班级 机制01 考试日期 成绩一、 填空（28分）1. 机械加工工艺系统由 、 、 和组成。

2. 机械加工顺序安排，应遵循 、 、 和 原则。

3. 在正态分布曲线中，-x 是确定分布曲线 的参数，受 误差影响；σ是确定分布曲线 的参数，受 误差影响。

4. 加工一批φ10±0.1mm 轴外圆，若均方差σ=0.02mm ，这批工件的尺寸分散范围为 ，工序能力系数为 。

5. 单件时间定额由主要 、 、 和 四个部分组成。

6. 原始误差分为 和 两类。

机床制造误差属于 误差，刀具磨损属于 误差，工件材料硬度变化而产生的误差属于误差。

7. 机械加工切削力来源于切削区的、 和。

8. 误差敏感方向是指工件加工面的 方向。

在卧式车床上是切削分力 所作用的坐标方向。

二. 回答下列问题（36分）1. 当车削轴类零件时，出现下列形状误差，主要原因是什么？（任选三种回答，5分）2. 指出下列各图中结构工艺性方面存在的问题，并提出修改意见。

（5分）改进前加工键槽 加工内腔 沿图箭头方向装配紧固螺钉改进并 说明2004 ～2005 学年第 二 学期 课程代码 学分 3.5 课程名称 制造技术基础 命题教师 朱政红 教研室主任审批签名学号学生姓名 教学班号 考试班级 机制01 考试日期 成绩 3. 试分析如图所示的定位方案中，各定位元件限制的自由度？并指出所限自由度的坐标。

1——平面支承；2——可移动内锥套；3——挡销 工件注：俯视图上只表示了定位元件3。

（5分）4. 试分析图示零件加工工序中，定位基准选择是否正确。

如有不妥，说明原因，并提出正确方案。

（5分）工序1：以φ30定位加工端面和孔φ18H7； 工序2：以φ30定位钻4×φ8。

5. 表面质量包括哪些内容？简述粗糙度对机器零件使用性能的影响。

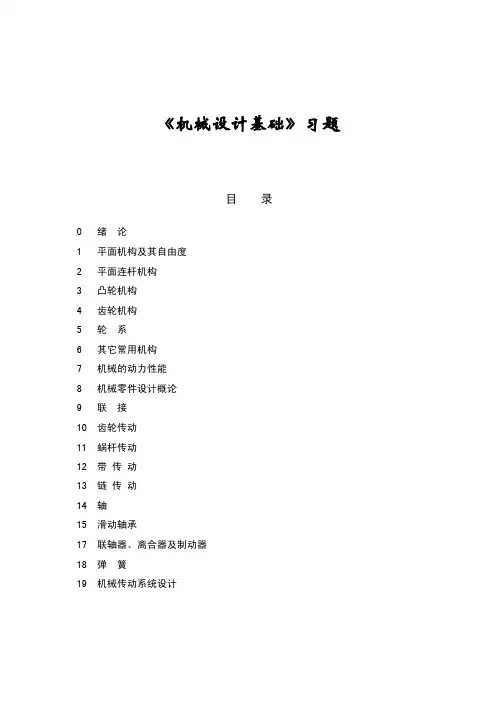

《机械设计基础》习题目录0 绪论1 平面机构及其自由度2 平面连杆机构3 凸轮机构4 齿轮机构5 轮系6 其它常用机构7 机械的动力性能8 机械零件设计概论9 联接10 齿轮传动11 蜗杆传动12 带传动13 链传动14 轴15 滑动轴承17 联轴器、离合器及制动器18 弹簧19 机械传动系统设计0 绪论思考题0-1 机器、机构与机械有什么区别？各举出两个实例。

0-2 机器具有哪些共同的特征？如何理解这些特征？0-3 零件与构件有什么区别？并用实例说明。

举出多个常用的通用机械零件。

0-4 机械设计的基本要求是什么？为什么要确定机器的预定使用期限？0-5 机械设计的一般过程是什么？1 平面机构及其自由度思考题1-1 什么是高副？什么是低副？在平面机构中高副和低副各引入几个约束？1-2 什么是机构运动简图？绘制机构运动简图的目的和意义？制机构运动简图的步骤？1-3 什么是机构的自由度？计算自由度应注意那些问题？1-4 机构具有确定运动的条件是什么？若不满足这一条件，机构会出现什么情况？习题1-1绘制图示平面机构的机构运动简图。

a) b)c) d)题图1-11-2 计算图示平面机构的自由度。

（机构中如有复合铰链，局部自由度,虚约束,予以指出。

）a) b)c)d)题图1-21-3 求出图示平面机构的全部瞬心。

a) b)c) 题图1-31-4 图示正切机构中, ,rad/s 61　=ω 求构件3的速度υ3 。

题图1-42 平面连杆机构思考题2-1 平面四杆机构的基本形式是什么？它有哪些演化形式？演化的方式有哪些？2-2 什么是曲柄？平面四杆机构曲柄存在的条件是什么？曲柄是否就是最短杆？2-3 什么是行程速比系数？极位夹角？急回特性？三者之间关系如何？2-4 什么是平面连杆机构的死点？举出避免死点和利用死点进行工作的例子。

2-5 平面铰链四杆机构的主要演化形式有哪几种？它们是如何演化来的？2-6 平面四杆机构的设计方法有哪几种？它们的特点是什么？习题2-1 根据尺寸和机架判断铰链四杆机构的类型。

合肥工业大学 2014-2015学年第 1 学期《机械设计基础》试卷（ A 卷）考试方式：闭卷本试卷考试分数占学生总评成绩的80 %复查总分总复查人一、选择题：本大题共10个小题，每小题2分，共20分。

在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。

1．连杆机构在运动过程中只要存在_ __角，该机构就具有急回作用。

( )A．压力角 B.极位夹角C．传动角 D.摆角2．平面连杆机构中，当传动角γ较大时，则( )A．机构的传力性能较好 B. 机构的传力性能较差C．可以满足机构的自锁要求 D.机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是( )A. 压力角不变B. 啮合角不变C．节圆半径不变 D. 基圆半径不变4．渐开线齿轮实现连续传动时，其重合度为( )A．ε<0 B.ε=0 C.ε<1 D. ε≥15．下列四种螺纹中，自锁性能最好的是( )A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹6．传动时每个齿轮的几何轴线都是固定的，这种轮系称为（）A 行星轮系B 差动轮系C 定轴轮系D 转化轮系7．螺纹联接的自锁条件是( )A．λρ≤ B. λρ≥C．vλρ≥ D.vλρ≤8．小带轮直径d1应大于或等于规定的最小直径d min，若d1过小，则带的将过大而导致带的寿命降低。

（）A弯曲应力 B 离心应力C 紧边拉应力D 松边拉应力9．带传动过程中，带承受变应力。

最大应力发生在的接触处。

（）A 紧边与大轮B 松边与大轮C 紧边与小轮D 松边与小轮10．在基本额定动载荷C作用下，滚动轴承的基本额定寿命为106转时，其可靠度为( )A．10% B. 80% C.90% D.99%二、填空题：本大题共5个小题，每空1分，共10分。

把答案填在题中横线上。

11．两构件通过或接触组成的运动副称为高副。

平面高副引入个约束。

机械设计基础期末考试试题+答案解析《机械设计基础》⼀、选择题：1.我国标准规定，渐开线标准直齿圆柱齿轮分度圆上的压⼒⾓应为（）度。

a）20 b）30c）60 d）902. 渐开线标准直齿圆柱齿轮（正常齿）的齿顶⾼系数为（），顶隙系数为（）。

a）1，0.1 b）1，0.2 c） 1.2，0.2 d）1，0.253. 渐开线直齿圆柱齿轮的正确啮合条件是（）a）模数相等b）压⼒⾓相等c）模数和压⼒⾓分别相等且为标准值d）a，b，c都不对4.⽤齿条形⼑具加⼯标准直齿圆柱齿轮,当压⼒⾓为20°,齿顶系数为1时,不根切的最少齿数是多少?（）a）15 b）16c）17 d）185. 平⾯机构⾃由度的计算公式为（）。

a）3n-2P L-P H b）3n- P L- P Hc）2n- P L -P H d）n- P L- P H6. 构件是机构的基本（）单元。

a）运动b）制造c）联结d）a）b）c）都不对7.平⾯四杆机构的压⼒⾓和传动⾓的关系为（）。

a）互为余⾓b）互为补⾓c）a，b都可能d）a，b都不可能8. 带传动的最⼤应⼒发⽣在（）。

a)紧边与⼩轮的切点b)紧边c)松边d)松边与⼩轮的切点9.V带的截⾯形状为（）。

a）V形b）梯形c）圆形d）矩形10.⽤范成法切制齿轮时，只要两齿轮（），就可以⽤同⼀把滚⼑。

a) 模数相等b）压⼒⾓相等c) 模数和压⼒⾓分别相等d)齿数相等⼆、填空题：1．闭式硬齿⾯齿轮传动常按强度设计，然后校核强度。

2．预紧后受轴向变载荷的螺纹联接，为提⾼联接的疲劳强度，应尽量减⼩的刚度，以及提⾼的⾼度。

3．增加蜗杆头数，可以传动效率，但蜗杆头数过多，将会给带来困难。

4．直齿圆锥齿轮传动的强度计算⽅法是以的当量圆柱齿轮为计算基础的。

5．阿基⽶德蜗杆与蜗轮正确啮合的条件是。

6._______是机器与机构的统称。

7.包⾓是指带与带轮接触弧所对的圆⼼⾓。

对于平带传动，⼀般要求包⾓α≥________；对于V带传动，⼀般要求包⾓α≥________。

机械设计基础考试题库及答案一、选择题1. 下列哪项不是机械设计的基本要素？A. 功能性B. 可靠性C. 美观性D. 经济性答案：C2. 机械设计的主要目标是？A. 提高生产效率B. 降低成本C. 提高产品质量D. 所有选项都是答案：D3. 以下哪个选项与机械设计中的材料选择无关？A. 强度B. 寿命C. 可靠性D. 形状答案：D4. 以下哪种连接方式适合要求灵活性较高的零部件？A. 焊接B. 螺栓连接C. 水泵连接D. 强力胶粘答案：B5. 什么是机械设计中的公差？A. 公差是指机械零件之间的尺寸差异B. 公差是指机械零件的加工精度C. 公差是指机械零件的形状误差D. 公差是指机械零件的材料选择答案：A二、填空题1. 机械设计中常用的零件连接方式有_______、_______和_______。

答案：焊接、螺栓连接、键连接。

2. 机械设计中常用的材料选取指标包括强度、_______、耐磨性和_______。

答案：刚度、耐蚀性。

3. 公差可以通过_______加工和_______加工来控制。

答案：数控加工、磨削加工。

4. 机械设计中常用的连接件有螺栓、_______和焊接件。

答案：销轴。

5. 设计工程师在机械设计中需要考虑的因素有功能性、可靠性、_______性和经济性。

答案：美观。

三、简答题1. 请简要描述机械设计的基本要素。

答案：机械设计的基本要素包括功能性、可靠性和经济性。

功能性指机械产品需要满足一定的功能要求，如承载能力、传动效率等。

可靠性指机械产品需要在正常使用条件下保持稳定可靠的工作性能。

经济性指机械产品需要在设计、制造和使用过程中具有较低的成本。

2. 请简要介绍机械设计中常用的材料选取指标。

答案：机械设计中常用的材料选取指标包括强度、刚度、耐磨性和耐蚀性。

强度指材料的抗拉强度、屈服强度等，影响机械零件的承载能力。

刚度指材料的刚性和变形能力，影响机械零件的稳定性和设计寿命。

耐磨性指材料的耐磨损程度，影响机械零件的使用寿命。
