新能源汽车电学基础与高压安全 项目1 电学基础知识
t—交流电变化周期 i—瞬时电流 ieff—有效电流 iss—电流强度幅值 ispos—正向最大电流 isneg—反向最大电流
3. 电压 电压电源始终具有带有不同电荷的两极，一侧是缺少电子的正极，另一侧是电子过剩的负极。在负极与正 极之间有一种电子补偿趋势，即两极连接起来时，电子由负极流向正极，这种电子补偿趋势称作电压。
二 、任务实施
1. 任务准备 安全防护：注意220V家用电压保护。 工具设备：电气箱（行云新能INW-DQX）、插线板。 台架车辆：无。 辅助资料：电气箱（行云新能INW-DQX）使用说明 书、连接导线、教材。 2. 实施步骤 （1）电气箱的识别与使用方法 电气箱如右图所示，它由电源、汽车电气系统、传感
将电路内部的电流方向规定为从正极流向负极。 在一个闭合电路内，负极排斥自由电荷载体（电子），正极吸
引自由电荷载体（电子），因此产生一个从负极流向正极的电 子流。该电流方向为物理电流方向，又称为电子移动方向。 两种电流方向，如右图所示。
交流电流（AC）：以周期方式改变极性（方向）和电流值（强度）的电流。该 定义也适用于交流电压。 交流电流的特点：其电流方向呈周期性变化，如下图所示。 电流变化频率：（通常也称电源频率）表示每秒内电流朝相同方向流动的次数。
7. 电路类型 （1）串联电路 将电路元件（如电阻、电容、电感、用电器等）逐个顺次首尾相连，串联起来组成的电路叫串联电路。 开关可在任何位置控制整个电路，即其作用与所在的位置无关。
（2）并联电路 并联电路是将电阻并排连接。 特点：将两个同类或不同类
的元件、器件等首首相接， 同时尾尾亦相连的一种连接 方式。 并联电路的总电阻始终小于 最小的单个电阻。 电阻并联时，施加在所有电 阻上的电压都相同。
3. 电压 电压电源始终具有带有不同电荷的两极，一侧是缺少电子的正极，另一侧是电子过剩的负极。在负极与正 极之间有一种电子补偿趋势，即两极连接起来时，电子由负极流向正极，这种电子补偿趋势称作电压。
二 、任务实施
1. 任务准备 安全防护：注意220V家用电压保护。 工具设备：电气箱（行云新能INW-DQX）、插线板。 台架车辆：无。 辅助资料：电气箱（行云新能INW-DQX）使用说明 书、连接导线、教材。 2. 实施步骤 （1）电气箱的识别与使用方法 电气箱如右图所示，它由电源、汽车电气系统、传感
将电路内部的电流方向规定为从正极流向负极。 在一个闭合电路内，负极排斥自由电荷载体（电子），正极吸
引自由电荷载体（电子），因此产生一个从负极流向正极的电 子流。该电流方向为物理电流方向，又称为电子移动方向。 两种电流方向，如右图所示。
交流电流（AC）：以周期方式改变极性（方向）和电流值（强度）的电流。该 定义也适用于交流电压。 交流电流的特点：其电流方向呈周期性变化，如下图所示。 电流变化频率：（通常也称电源频率）表示每秒内电流朝相同方向流动的次数。
7. 电路类型 （1）串联电路 将电路元件（如电阻、电容、电感、用电器等）逐个顺次首尾相连，串联起来组成的电路叫串联电路。 开关可在任何位置控制整个电路，即其作用与所在的位置无关。
（2）并联电路 并联电路是将电阻并排连接。 特点：将两个同类或不同类
的元件、器件等首首相接， 同时尾尾亦相连的一种连接 方式。 并联电路的总电阻始终小于 最小的单个电阻。 电阻并联时，施加在所有电 阻上的电压都相同。

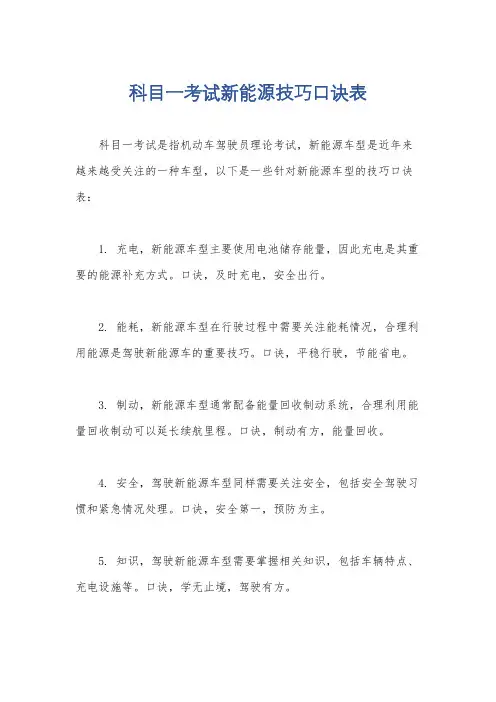

科目一考试新能源技巧口诀表
科目一考试新能源技巧口诀表
科目一考试是指机动车驾驶员理论考试，新能源车型是近年来越来越受关注的一种车型，以下是一些针对新能源车型的技巧口诀表：
1. 充电，新能源车型主要使用电池储存能量，因此充电是其重要的能源补充方式。
口诀，及时充电，安全出行。
2. 能耗，新能源车型在行驶过程中需要关注能耗情况，合理利用能源是驾驶新能源车的重要技巧。
口诀，平稳行驶，节能省电。
3. 制动，新能源车型通常配备能量回收制动系统，合理利用能量回收制动可以延长续航里程。
口诀，制动有方，能量回收。
4. 安全，驾驶新能源车型同样需要关注安全，包括安全驾驶习惯和紧急情况处理。
口诀，安全第一，预防为主。
5. 知识，驾驶新能源车型需要掌握相关知识，包括车辆特点、充电设施等。
口诀，学无止境，驾驶有方。
希望以上口诀能够帮助你更好地理解和掌握新能源车型的驾驶技巧，祝你考试顺利，驾驶安全！。
项目一 新能源汽车电动空调基础知识共106页文档
60、人民的幸福是至高无个的法。— —西塞 罗
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——Байду номын сангаас斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭
项目一 新能源汽车电动空调基础知识
56、极端的法规，就是极端的不公。 ——西 塞罗 57、法律一旦成为人们的需要，人们 就不再 配享受 自由了 。—— 毕达哥 拉斯 58、法律规定的惩罚不是为了私人的 利益， 而是为 了公共 的利益 ；一部 分靠有 害的强 制，一 部分靠 榜样的 效力。 ——格 老秀斯 59、假如没有法律他们会更快乐的话 ，那么 法律作 为一件 无用之 物自己 就会消 灭。— —洛克
项目一 新能源汽车维护基础知识
【任务学习】
在对新能源汽车进行维修作业之前，技术人员应取下 所有首饰和/或金属物体，如戒指、手表、项链或工作 徽章； 并从衬衫和裤子口袋里取出金属物体，例如口袋中的 自动铅笔或工具，因为它们可能会滑落出来造成弧闪 隐患。
【任务学习】
1.1.4 避免人员高压触电的防护
1.绝缘手套 在维护作业时触摸高压部件必需 佩戴绝缘手套
1.3.4现场急救措施
我们国家的医疗急救电话是120
人工呼吸：在正确建立了呼吸气道后，每 6～8秒进行一次通气，而不必在两次按压间 才同步进行（即呼吸频率8～10次/min）。 交替按压胸腔：成人按压频率为至少100次 /min ， 按 压 深 度 至 少 为 125px （ 深 度 为 4 ～ 5cm ），按压时间与放松时间各占50%左右。
目视检查，同时也要对其进行开路和短路性能 检查
【任务学习】
2.6接地电阻表的检查及使用 接地电阻测试仪是检验测量接地电阻的常用仪
表（图1.31），它能测试的阻抗从0.01Ω到 2000Ω，测试的接地电压能达到100V。它主要 可以精确测量大型接地网接地阻抗、接地电阻、 接地电抗
【任务学习】
2.7诊断仪的检查及使用 汽车故障诊断仪是车辆故障自检终端、汽车故
【任务学习】
1.3.5 医疗救援措施
采取急救措施后立即进行救援服务工作。通过继续执 行心肺复活措施、使用除颤器或药品进一步稳定或改善 遇事故人的健康状态，在此救助链还未结束。
项目一 新能源汽车维护基础知识 任务2 新能源汽车维护设备工具
《新能源汽车维护》
知识目标：
1.了解中职组新能源汽车维护国赛所使用的工具 仪器设备；
【任务学习】
1.2 高压安全与防护 1.2.1 新能源汽车维护作业安全防护
项目一任务1 新能源汽车电路基础元件识别
（1）整车性能参数 北汽新能源公司新款车型 EV200纯电动汽车的整车 性能参数见表，标明整车 主要配置（电气元件）的 整体性能参数。
主要配置及性能
尺寸 重量 动力电池 驱动电机 充电
动力性
NEDC工况经济性 等速60km/h
长/宽/高（mm）
最小离地间隙（mm） 整备质量（kg） 供应商 电芯类型
组合仪表显示模式
5）灯光系统元件识别 比亚迪秦的灯光系统零部件和普通车型基本一致。
前 部 灯 光 系 统 零 部 件
（6）记忆系统元件识别 比亚迪秦的记忆系统包括：座椅记忆、外后视镜记忆、电动转向 管柱记忆，这三个部分构成一个系统。驾驶员可以根据个人身高 与驾驶习惯的不同来设定最佳的驾驶模式，然后进行储存。
7）灯光操作。北汽EV系列车型灯光操作调节按钮如图 图1-1-10 北汽EV灯光调节按钮
8）空调操作。北汽EV系列车型空调操作如图 北汽EV空调操作按键
2.比亚迪秦混合动力汽车电路元件的识别
（1）低压电气元件的识别 比亚迪秦作为DM第二代典型的混合动力车型，其低压电器系 统与传统的内燃机汽车主要有以下四大差别： （1）整车线束及配电：集成化和智能化。 （2）整车网络及通信：交互多，信息量大。 （3）整车电源系统设计：双模式（电和燃油），三电源（12V 铁电池、DC-DC和发电机）。 （4）整车空调系统：制冷和采暖系统都有大的变化。
项目一 新能源汽车电路基础知 识
任务1 新能源汽车电路基础 元件识别
纯电动汽车的工作原理
电气系统工作原理
高压电气系统
低压电气系统
整车网络化控 制子系统
一辆纯电动汽车，事故修复后需要检查全车的电气元 件，你的主管让你去检查，并提醒你注意高压电，你能完 成这个任务吗？
主要配置及性能
尺寸 重量 动力电池 驱动电机 充电
动力性
NEDC工况经济性 等速60km/h
长/宽/高（mm）
最小离地间隙（mm） 整备质量（kg） 供应商 电芯类型
组合仪表显示模式
5）灯光系统元件识别 比亚迪秦的灯光系统零部件和普通车型基本一致。
前 部 灯 光 系 统 零 部 件
（6）记忆系统元件识别 比亚迪秦的记忆系统包括：座椅记忆、外后视镜记忆、电动转向 管柱记忆，这三个部分构成一个系统。驾驶员可以根据个人身高 与驾驶习惯的不同来设定最佳的驾驶模式，然后进行储存。
7）灯光操作。北汽EV系列车型灯光操作调节按钮如图 图1-1-10 北汽EV灯光调节按钮
8）空调操作。北汽EV系列车型空调操作如图 北汽EV空调操作按键
2.比亚迪秦混合动力汽车电路元件的识别
（1）低压电气元件的识别 比亚迪秦作为DM第二代典型的混合动力车型，其低压电器系 统与传统的内燃机汽车主要有以下四大差别： （1）整车线束及配电：集成化和智能化。 （2）整车网络及通信：交互多，信息量大。 （3）整车电源系统设计：双模式（电和燃油），三电源（12V 铁电池、DC-DC和发电机）。 （4）整车空调系统：制冷和采暖系统都有大的变化。
项目一 新能源汽车电路基础知 识
任务1 新能源汽车电路基础 元件识别
纯电动汽车的工作原理
电气系统工作原理
高压电气系统
低压电气系统
整车网络化控 制子系统
一辆纯电动汽车，事故修复后需要检查全车的电气元 件，你的主管让你去检查，并提醒你注意高压电，你能完 成这个任务吗？

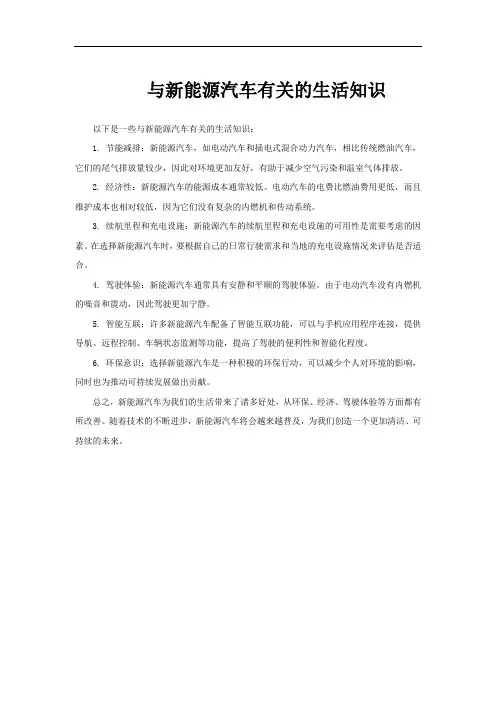

与新能源汽车有关的生活知识
与新能源汽车有关的生活知识
以下是一些与新能源汽车有关的生活知识：
1. 节能减排：新能源汽车，如电动汽车和插电式混合动力汽车，相比传统燃油汽车，它们的尾气排放量较少，因此对环境更加友好，有助于减少空气污染和温室气体排放。
2. 经济性：新能源汽车的能源成本通常较低。
电动汽车的电费比燃油费用更低，而且维护成本也相对较低，因为它们没有复杂的内燃机和传动系统。
3. 续航里程和充电设施：新能源汽车的续航里程和充电设施的可用性是需要考虑的因素。
在选择新能源汽车时，要根据自己的日常行驶需求和当地的充电设施情况来评估是否适合。
4. 驾驶体验：新能源汽车通常具有安静和平顺的驾驶体验。
由于电动汽车没有内燃机的噪音和震动，因此驾驶更加宁静。
5. 智能互联：许多新能源汽车配备了智能互联功能，可以与手机应用程序连接，提供导航、远程控制、车辆状态监测等功能，提高了驾驶的便利性和智能化程度。
6. 环保意识：选择新能源汽车是一种积极的环保行动，可以减少个人对环境的影响，同时也为推动可持续发展做出贡献。
总之，新能源汽车为我们的生活带来了诸多好处，从环保、经济、驾驶体验等方面都有所改善。
随着技术的不断进步，新能源汽车将会越来越普及，为我们创造一个更加清洁、可持续的未来。

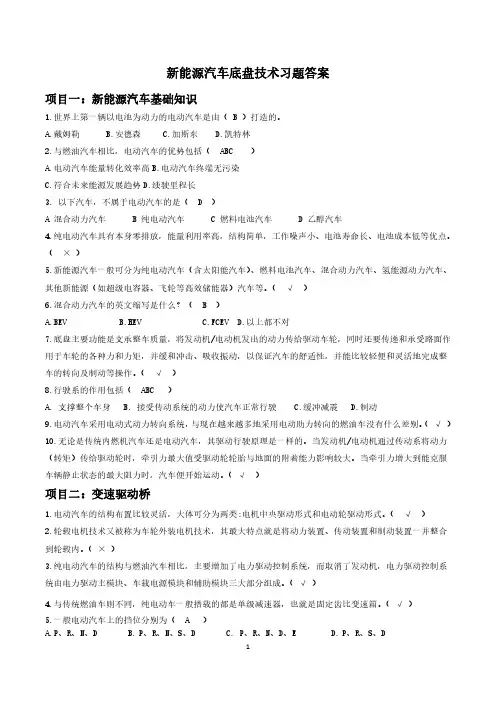

新能源汽车底盘技术习题及答案
新能源汽车底盘技术习题答案项目一：新能源汽车基础知识1.世界上第一辆以电池为动力的电动汽车是由（B）打造的。
A.戴姆勒B.安德森C.加斯东D.凯特林2.与燃油汽车相比，电动汽车的优势包括（ABC）A.电动汽车能量转化效率高B.电动汽车终端无污染C.符合未来能源发展趋势D.续驶里程长3.以下汽车，不属于电动汽车的是（D）A混合动力汽车B纯电动汽车C燃料电池汽车D乙醇汽车4.纯电动汽车具有本身零排放，能量利用率高，结构简单，工作噪声小、电池寿命长、电池成本低等优点。
（×）5.新能源汽车一般可分为纯电动汽车（含太阳能汽车）、燃料电池汽车、混合动力汽车、氢能源动力汽车、其他新能源（如超级电容器、飞轮等高效储能器）汽车等。
（√）6.混合动力汽车的英文缩写是什么？（B）A.BEVB.HEVC.FCEVD.以上都不对7.底盘主要功能是支承整车质量，将发动机/电动机发出的动力传给驱动车轮，同时还要传递和承受路面作用于车轮的各种力和力矩，并缓和冲击、吸收振动，以保证汽车的舒适性，并能比较轻便和灵活地完成整车的转向及制动等操作。
（√）8.行驶系的作用包括（ABC）A.支撑整个车身B.接受传动系统的动力使汽车正常行驶C.缓冲减震D.制动9.电动汽车采用电动式动力转向系统，与现在越来越多地采用电动助力转向的燃油车没有什么差别。
（√）10.无论是传统内燃机汽车还是电动汽车，其驱动行驶原理是一样的。
当发动机/电动机通过传动系将动力（转矩）传给驱动轮时，牵引力最大值受驱动轮轮胎与地面的附着能力影响较大。
当牵引力增大到能克服车辆静止状态的最大阻力时，汽车便开始运动。
（√）项目二：变速驱动桥1.电动汽车的结构布置比较灵活，大体可分为两类:电机中央驱动形式和电动轮驱动形式。
（√）2.轮毂电机技术又被称为车轮外装电机技术，其最大特点就是将动力装置、传动装置和制动装置一并整合到轮毂内。
（×）3.纯电动汽车的结构与燃油汽车相比，主要增加了电力驱动控制系统，而取消了发动机，电力驱动控制系统由电力驱动主模块、车载电源模块和辅助模块三大部分组成。
新能源汽车技术路线及关键技术
项目一
项目二
项目三
项目四
项目五
项目六
任务一 任务二 任务三
小型纯电动汽车方面，针对大规模商业化示范需求， 开发系列化特色纯电驱动车型及其能源供给系统，并探 索新型商业化模式。实现小型纯电动汽车（含增程式） 关键技术突破，重点掌握电气系统集成、动力系统匹配 和整车热-电综合管理等技术。开发出舒适、安全、性价 比高的小型纯电动轿车系列产品。
项目一
项目二
项目三
项目四
项目五
项目六
任务一 任务二 任务三
5 混合动力电动汽车 针对常规混合动力电动汽车大规模产业化需求，开展系
列化混合动力系统总成开发，协调控制、能量管理等关键技 术攻关和整车产品的产业化技术研发，将节能环保发动机开 发与电动化技术有机结合，重点突破产品性价比，形成市场 竞争优势；突破混合动力电动汽车产业化关键技术，构建混 合动力电动汽车零部件配套保障体系，开展批量化生产装备 与工艺、质量管理体系及配套的维修检测设备开发，建成混 合动力电动汽车专用的装配、检测、检验生产线。
小结
一、新能源汽车技术路线 二、新能源汽车关键技术
后测
TtronClass 畅课
作业
P40 任务练习问答题1、2
第二类
动力电池容量较 小，大部分工况下 要由内燃机提供驱 动功率的电动汽车 （称为常规混合动 力电动汽车）。
项目一
项目二
项目三
项目四
项目五
项目六
任务一 任务二 任务三
从培育战略性新兴产业角度看，发展电气化程度比较高 的“纯电驱动”电动汽车是我国新能源汽车技术的发展方 向和重中之重。
要在坚持节能与新能源汽车“过渡与转型”并行互动、 共同发展的总体原则指导下，规划电动汽车技术发展战略 。
任务一 纯电动汽车
特点：取消了离合器和变
任务一
速器，采用了固定传动比的减
速器，通过对电动机的控制实
任务二
现变速功能。
任务三
优点：机械传动系统得到
任务四
简化，质量、体积减小。
任务五
缺点：对电动机要求较高
，要求较大的起动转矩及较大
后备功率，以保证汽车的起步
无变速器型
、加速、爬坡等动力性要求。
C—离合器；D—差速器；GB—变速器；FG—固定传动比减速器；M—电动机
电动机
传输系统
任务四
任务五
电力传输
动力传输
用单一蓄电池作为动力源的纯电动汽车的电力和动力传输系统
车轮
项目一
任务一
项目二
项目三
项目四
项目五
项目六
②、装有辅助动力源的纯电动汽车
任务二
任务三
蓄电池组
任务四
发动机- 发电机组
任务五
或超级电容器
电池变换器
电力传输
电动机
传输系统
动力传输
装有辅助动力源的纯电动汽车的电力和动力传输系统
项目一
项目二
项目二
任务一
任务四
任务五
项目四
项目五

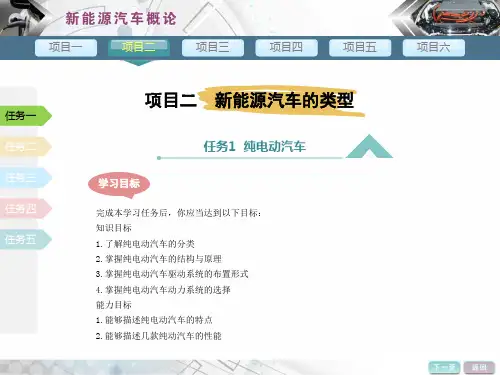

新能源汽车的类型
任务1 纯电动汽车
任务二
任务三
项目三
学习目标
完成本学习任务后，你应当达到以下目标：
知识目标
1.了解纯电动汽车的分类
2.掌握纯电动汽车的结构与原理
3.掌握纯电动汽车驱动系统的布置形式
4.掌握纯电动汽车动力系统的选择
能力目标
1.能够描述纯电动汽车的特点
任务五
电池的数量要满足纯电动汽车的两项基本要求：
新能源汽车项目一 概述
图：典型纯电动汽车组成框图
制动踏板
加速踏 板
电力动力系 统
电子控制器
功率转换器
能量管理 系统
动力电池
蓄电池充 电器
电源系统
交流电源
三相感应 电动机
辅助动力 源
空调器
车轮
固定速比变速 器和差速器
车轮
动力转向 系统
转向盘
辅助系统
小排量燃油轿车
増程式小型电动轿车
小型化纯电动轿车
轻型电动车
微型电动车
小型化纯电动轿车
能源问题
图：国际原油价格（美元/桶）
石油价格长期上升趋势明显，油价日益高昂已成为经济不能承受之重。
第九页，共73页。
能源问题
图： 我国对进口石油依存度预测
第十页，共73页。
引导问题2： 为什么要发展新能源汽车？
➢ 汽车尾气已经成为了空气污染的重要原因，开发新能源汽车， 减少环境污染，是汽车技术发展的必然趋势。
1 毒性较大； 2 动力性较低； 3 储带不便； 4 二甲醚生产成本较高。
1 效率低； 2 成本高。
应用尚需较长时间
各种汽第十五车页，新共73页能。 源对比
引导问题4： 新能源汽车分类
混合动力 电动汽车
燃料电池电动汽 车
第十六页，共73页。
纯电动汽 车
天然气汽车
引导问题4： 新能源汽车分类
根据《新能源汽车生产企业及 产品准入管理规则》的规定， 新能源汽车包括混合动力电动 汽车（HEV，Hybrid Electric Vehicle）、纯电动汽车 （BEV，Battery Electric Vehicle）、燃料电池电动汽 车（FCEV，Fuel Cells Electric Vehicle）、天燃气 汽车以及其他新能源（如高效 储能器、二甲醚）汽车等各类 别产品。

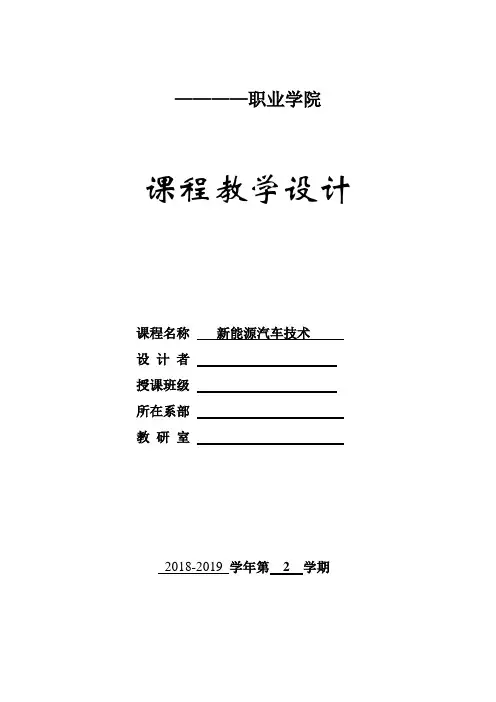

新能源汽车技术教案(全套)
————职业学院课程教学设计课程名称新能源汽车技术设计者授课班级所在系部教研室2018-2019 学年第 2 学期《新能源汽车技术》课程单元教学设计（项目课程/模板）了解国内外新能源汽车发展现状及趋势。
【教学活动设计】教师活动：创设情境，展示教具；学生活动：体会场景，感知实物。
二、知识准备（时间：40分钟）【相关知识】1.导入新课2008 年经济危机之后，面对全球范围日益严峻的能源形势和环保压力。
世界主要汽车生产国都把发展新能源汽车作为提高产业竞争能力、保持经济社会可持续发展的重大战略举措，新能源汽车产业成为全球各国竟相追逐的战略性新兴产业之一。
目前，新一轮的新能源汽车研发、示范和产业化已经开始，而且得到各国政府和企业的高度重视，新能源汽车正处于产业爆发前期阶段。
各国新能源汽车的发展现状怎样？带着问题我们一起进入下面的学习吧。
2.讲授新知识一、国内新能源汽车的发展1、2001年，新能源汽车研究项目被列入国家“十五”期间的“863”重大科技课题。
2、2006年6月，“十一五”的“863”计划节能与新能源汽车重大项目通过论证。
3、2006~2007年，中国新能源汽车产业取得了重大的发展4、2008年至今，新能源汽车在国内已呈全面出击之势。
二、国外新能源汽车的发展1、美国新能源汽车发展现状2、日本新能源汽车发展现状3、法国新能源汽车发展现状4、德国新能源汽车发展现状进入21世纪，国外各大汽车公司纷纷制订新的新能源汽车开发计划。
在这个“环保竞技场”上，包括通用、奔驰、大众、宝马、丰田、本田、福特、克莱斯勒、日产等先行者，更是当仁不让地扮演了新能源车的主角。
【教学活动设计】教师活动：讲授知识，讲演结合；学生活动：理解结构、原理、性能。
三、任务实施（时间：分钟）四、项目拓展（时间： 40分钟）我国各汽车制造企业新能源汽车介绍。
五、课堂总结（时间：5分钟）【任务总结】通过对国内外（包括美国、日本、德国、法国、中国）新能源汽车发展现状的分析，可以对新型能源汽车有较全面的了解，以便更好的发展我国新能源汽车。
新能源汽车基础认识1
纯电动汽车的技术特点
纯电动汽车的结构组成
仪表
ABS
空调
CAN
右前轮
MCU
逆变器
电机E管C理U 系统
内 燃 电机机
固变定速箱比减速器
左前轮
12V 蓄电池
车载 用电器
VCU 油箱
DCDC 高转发低换电压器机
常规汽油车
BMS 电池本体 电池系统
充电器
纯电动汽车
右后轮
CAN 高压连接 机械连接
左后轮
比亚迪E5纯电动汽车
4.上汽荣威E50纯电动汽车
上汽荣威E50纯电动汽车（中国版电动Smart汽车）是一款通过电池与 电动机有机结合，实现零排放、纯电驱动的新能源车，如图所示。
5.沃尔沃C30纯电动汽车
沃尔沃C30是一款极具个性且运动感十足的欧系紧凑级车，采用24 kW·h锂离子蓄电池组驱动，一次充电续航里程可达150 km。零到100 km/h加速时间为10.5 s，最高时速达到130 km/h。这款车型以64 km/h时 速正面碰撞后，蓄电池和电气系统中的电缆仍可完好无损。沃尔沃C30如图 所示。
随着我国汽车工业的高速发展，我国已经成为世界上汽车产业发展潜力 最大的国家之一，而且在今后相当长的一段时期内我国汽车产业仍将会保持 一种较快的增长势头。
1.上海牌燃料电池轿车 2.荣威纯电动汽车 3.红旗H7混合动力汽车 4.上汽荣威E50纯电动汽车 5.沃尔沃C30纯电动汽车 6.申沃牌混合动力城市客车 7.安凯电动客车
二 环境污染
燃油汽车在行驶过程中会产生大量的有害气体，不但污染环境，而且 大大地影响人类健康。一些城市机动车排放的污染物对多项大气污染指标 的贡献率已达到70%。机动车排放污染已对城市大气污染构成了严重威胁。 因此，必须研究改善城市机动车排放污染的对策和措施。
新能源汽车电气技术项目一 新能源汽车维修基础
【任务学习】
1.3电动车窗开关 电动车窗开关主要功能有：控制电动摇窗机完
成车门玻璃的升降。辅助功能有：中控锁开关、 后视镜开关等。
【任务学习】
1.4座椅调节开关 座椅调节开关主要功能有：控制电动座椅完成
前后、前部上下、后部上下、靠背前后的调节 等。辅助功能有：头枕的调节、座椅位置记忆 等。
1.4.5开关 1.1转向柱开关 转向柱开关主要功能有：转向灯、变道灯、停
车灯、近远光灯、超车灯、雨刮、洗涤。附加 功能有：大灯开关、雾灯开关、巡航、车载计 算机控制等、车载计算机控制等。
【任务学习】
1.2大灯开关 大灯开关的主要功能有：小灯档、大灯档、雾
灯档等。辅助功能有：灯光调节、大灯调角等。
电路保护装置：电路保护装置主要有熔断丝（保险丝）、 继电器等，在电路中起保护作用。当电路中电流超过规 定电流时即可切断电路，防止烧坏导线和用电设备。
导线：将上述装置连接起来构成电路。汽车上通常用车 体代替部分用电器返回电源的导线。
【任务学习】
1.1.1汽车电路图的分类 1.1.2接线图 接线图是指专门用来标记电器安装位置、外形、线路走
熔断器盒 熔断器盒实质上是一个具有过载保护功能的各
种照明设备和辅助设备的配电板，在它的前部 装有许多熔断器。也称为继电器盒。 从熔断器盒上引出的每一条电路，在其熔断器 或断路器插头上都有标号或号码。 维修人员应充分了解熔断器所连接的每一条电 路，否则就难以正确判断短路等故障。
【任务学习】
别克威朗发动机舱盖下保险丝盒标签
【任务学习】
电源：向汽车电器设备提供低压直流电能，保证汽车各 用电设备在不同情况下都能投入正常工作。汽车上装有 两个电源，即蓄电池和发电机。
用电设备：包括电动机、电磁阀、灯泡、仪表、各种电 子控制元件和传感器等。
能源汽车的定义和分类
项目三
项目四
项目五
项目六
任务一 任务二 任务三
起步期产品：前期研究阶段。缺乏国家和行业有关标准，尚未 具备产业化条件的产品。只能进行小批量生产，在批准的区域、范 围和条件下进行示范运行，并以适当的方式对全部车辆的运行状态 进行实时监控。
项目一
项目二
项目三
项目四
项目五
项目六
任务一 任务二 任务三
发展期产品：技术原理的实现路径基本明确，国家和行业标准 尚未完善，初步具备产业化条件。允许进行批量生产，只能在批准 的区域、期限、条件下销售、使用，并以适当的方式对销售车辆以 不低于20% 的比例进行运行状态实时监控。
料作为动力来源（或使用常规的车用燃料、采用新 型车载动力装置），综合车辆的动力控制和驱动方 面的先进技术，形成的技术原理先进、具有新技术、 新结构的汽车。
项目一
项目二
项目三
项目四
项目五
项目六
任务一
2012年7月国务院发布的《节能与新能源汽车产业
任务二
发展规划（2012-2020年）》对新能源和节能汽车的
项目一
项目二
项目三
项目四
项目五
项目六
任务一 任务二 任务三
第二 次 变革发生在19世纪70年代，石油和内燃机替代 了煤和蒸汽机，使世界经济结构由轻工业主导向重工业转 变，同时也促成了美国的经济腾飞，并把人类带入了基于 石油的经济体系与物质繁荣。
项目一
项目二
项目三
项目四
项目五
项目六
任务一 任务二 任务三
项目一
项目二
项目三
项目四
项目五
项目六
任务一 任务二 任务三
压缩天然气 液化天然气 液化石油气
新能源汽车的发展
项目一
项目二
项目三
项目四
项目五
项目六
任务一 任务二 任务三
十城千辆工程：全称为“十城千辆节能与新能源汽车示范推广 应用工程”，是由科技部、财政部、发改委、工业和信息化部于 2009年元月共同启动，主要内容是，通过提供财政补贴，计划用3 年左右的时间，每年发展10个城市，每个城市推出1000辆新能源汽 车开展示范运行，涉及这些大中城市的公交、出租、公务、市政、 邮政等领域，力争使全国新能源汽车的运营规模到2012年占到汽车 市场份额的10%。
一、国内新能源汽车发展现状
1. 我国发展节能与新能源汽车的基础 2. 我国新能源汽车发展计划 3. 我国新能源汽车产业相关政策 4. 我国新能源汽车产业发展近况
二、国外新能源汽车发展现状
1. 新能源汽车的发展历史 2. 各国新能源汽车发展
前测
1.“三纵三横”的含义。 2.列举几个国内主要的新能源汽车企业。
行工程。此后由于销量不乐
观2009 年底开始，杰勋HEV
已经全面停产。
项目五
项目六
项目一
项目二
项目三
项目四
长安汽车公司
任务一
任务二
长安汽车公司目前已开
任务三
发、投放奔奔Love 纯电动、
奔奔Mini 纯电动、志翔油
电混合、杰勋油电中混、
志翔燃料电池等多款新能
源汽车车型。
项目五
项目六
项目一
项目二
项目三
项目一
项目二
项目三
项目四
项目五
项目六
任务一 任务二 任务三
国家高技术研究发展计划（863计划） ： 1986年3月3 日 ，鉴于美国提出 的星球大战计划 ， 王大珩、王淦昌、杨嘉墀和陈芳允四位科学家向国家提 出要跟踪世界先进水平，发展中国高技术的建议。经过邓小平批示，国务 院批准了《高技术研究发展计划（“863”计划）纲要》。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【任务学习】
1.1.2 高压电的危害
【任务学习】
1.1.2 高压电的危害
面对现实，我们的选择？
不可因噎废食
【任务学习】
1.1.2 高压电的危害
认识高压电的危害
【任务学习】
1.1.2 高压电的危害
• 电，看不见，听不到，问不着 • 从单纯的点击到致死，通常是一步之遥 • 有时一切正常，但由于个别因素的作用 就会发生致死事故
【任务学习】
2.2混合动力汽车 2.2.1混合动力汽车定义
讨论：如何定义纯电动汽车？
【任务学习】
2.2混合动力汽车 2.2.1混合动力汽车定义
混合动力汽车（Hybrid Electric Vehicle，简称HEV） 采用两种不同类型的存储能量来推进车辆。许多混合动 力汽车的驱动系统融合了电动汽车（通常是采用动力电 池包供电）和内燃机汽车（如采用汽油或柴油发动机） 两种元素。一些传统的（非插电式）混合动力汽车可采 用电力驱动模式进行短距离行驶，通常能行驶距离十分 有限。相对于传统的混合动力汽车而言，插电式混合动 力汽车携带更大的电池，如果采用纯电力驱动模式，通 常会比传统的混合动力汽车行驶更远的距离。
1.1.2 高压电的危害
新能源汽 车用电池 及电压
【任务学习】
1.1.2 高压电的危害 行业规定，安全电压为不高于36V，持续接触安
全电压为24V。在维修点火系统时，技术人员可 能会被次级高压电击，但并未产生严重后果， 这其中原因在于高压电对人体的伤害不仅与电 流大小有关，还和电流通过的时间有密切联系。
原理：它以驾驶人的操作（主要是以加速踏板位置的操作）为输入，经过驱 动系统电子控制器的变换后，将输出转矩提供给电动机逆变器，电动机逆变 器控制驱动电动机的输出转矩，从而使电动汽车以驾驶人预期的状态行驶。 当电子控制器同时收到制动和加速信号，则以制动信号优先。其中，最关键 的是电动机逆变器，电动机逆变器的主要功能是调节驱动电机和动力电池之 间的电流频率和幅值，使其达到匹配，将动力电池的直流电逆变成交流电提 供给驱动电机，将电能转换成机械能，电动机输出的转矩经传动系统驱动车 轮，使电动汽车行驶。
设备规格及要求
2
规格：30X60cm、高强度ABS塑料 内容：“危险 请勿靠近”与高压标识
3 耐直流电压1000V以上
3 耐酸碱性
3 耐直流电压1000V以上
2 单张1㎡，耐直流电压1000V以上
3 耐酸碱性
备注
（外购）
（外购） （外购） （外购） （外购） （外购）
【任务学习】
1.2.2新能源汽车维修高压安全防护
【任务学习】
2.1.1纯电动汽车的定义
汽车构造其他变化
【任务学习】
2.1.1纯电动汽车的定义
汽车构造其他变化
【任务学习】
2.1.1纯电动汽车的定义
汽车构造其他变化
• BEV有变速器吗？HEV有变速器吗？有何区别？
BEV单级减速器
HEV行星齿轮变速机构
【任务学习】
2.1.1纯电动汽车的定义
中交流电压在1200V以上或直流直流电压在 1500V以上的称为高压电。
【任务学习】
新能源汽车上的电路按电压等级不同可划分为A级 电压电路和B级电压电路。A级电压电路是指最大工 作电压小于等于交流30V，或小于等于直流60V的电 力组件或电路。B级电压电路是指最大工作电压大 于交流30V且小于等于交流1000V，或大于直流60伏 且小于等于直流1500V的电力组件或电路。
【任务学习】
电力驱动子系统
【任务学习】
主能源子系统
作用：主能源系统由动力电池包将 电能通过功率变换器将直流电变为 适合驱动电机使用的交流电用于驱 动电机的运转，同时通过电池包向 辅助动力系统提供工作所需电能。 通过充电设备向动力电池补充电能， 以使汽车在行驶时有足够的能量保 证。
【任务学习】
主能源子系统
【任务学习】
1.1.2 高压电的危害
间接接触电击是指电气设备或是电气线络 绝缘损坏发生单相接地故障时，其外露部 分存在对地故障电压，人体接触此外露部 分而遭受的电击。它主要是由于接触电压 而导致人身伤亡的。
【任务学习】
1.1.2 高压电的危害
【任务学习】
1.2 新能源汽车维修高压安全防护
项目一 新能源汽车基础知识
任务1新能源汽车高压安全防护
《新能源汽车概论》
知识目标：
掌握高压电的电压范围； 认识高压电的危害； 了解人体危险电流与时间关系。
技能要求：
掌握新能源汽车高压部件的判别方法； 熟练掌握新能源汽车维修高压安全防护操作。
【任务学习】
1.1认识高压电的危害 1.1.1电动汽车高压电 高压电（High voltage）为工业名词，配电线路
【任务学习】
1.1.2 高压电的危害
在生活中，我们可能有过触电经历，有时毫发 无损，有时也可能胆战心惊，说说你的触电经 历吧！
触电 经历 分享
有些人在触电后不注意总结经验，往往会。。。
我刀枪不入
毫发无损，
甲
犹如天神！
不是每次都 那么幸运！
神回复
【任务学习】
1.1.2 高压电的危害
人体不同部位的电阻值不同，同时，衣物材质、 皮肤的干燥程度等也决定了实际人体电阻值的 不同。
电压等级
A B
最大工作电压U（单位：伏）
直流
交流
0＜U≤60
0＜U≤30
60＜U≤1500
30＜U≤1000
【任务学习】
1.1.2 高压电的危害
讨论一：
传统燃油 轿车蓄电 池电压是 多少？
讨论二：
新能源汽 车中电池 电压有多 少？
【任务学习】
1.1.2 高压电的危害
燃油轿车用蓄电池及电压
【任务学习】
新能源汽车接车维修时做好安全防护的步骤： （1）停车熄火（或称退电）； （2）穿戴好防护工具； （3）设置防护隔离栏； （4）将高压危险警告标志置于显著位置； （5）断开低压蓄电池负极，并等待5分钟； （6）断开维修开关（或称作拔下维修塞），并锁好保存； （7）使用放电工装对动力电池母线放电，并确认无残存电 荷；
人体是导体，在通过身体电流过大或通电时间过长时就会产 生触电甚至致死事故。新能源汽车上高压部件分布广泛，在 检修高压部件或进行车辆维护作业时，要做好新能源汽车维 修高压安全防护，具体应当参考国家标准《电动汽车 安全 要求 第3部分：人员触电防护》（GB/T 18384.3-2015）
【任务学习】
1.2.2新能源汽车维修高压安全防护
【任务学习】
1.2.1新能源汽车高压部件
【任务学习】
1.2.1新能源汽车高压部件
【任务学习】
1.2.1新能源汽车高压部件
【任务学习】
1.2.1新能源汽车高压部件
【任务学习】
1.2.1新能源汽车高压部件
高压互锁插件
【任务学习】
1.2.1新能源汽车高压部件
另一种辨认方法是，在高压部件上（高压电缆除 外）都标有高压警告标记。
汽车构造其他变化
• BEV自动空调系统和传统的一样吗？
电动空调压缩机
PTC加热器
传统汽车空调
【任务学习】
2.1.2纯电动汽车构造
• 电动汽车系统一般可分为三个子系统：
电力驱动子系统
电机、电控单元、功率变换 器、机械传动装置、车轮等
主能源子系统
主电源、能量管理系统、充 电系统
辅助控制子系统
动力转向单元、温度控制单 元、辅助动力源等
【任务学习】
主能源子系统
【任务学习】
辅助控制子系统
辅助控制子系统
动力转向单元、温度控制单 元、辅助动力源等
作用：作为电动汽车运行的辅助手段，包括动力转向单元、温度控制单元， 辅助动力源等。通过这些辅助系统，实现动力转向、电池和电机的温度控制、 向低压设备提供电力、实现整车网络通讯和故障自诊断等诸多功能。
电流路径 手——手；手——脚
手——脚 手——脚 手——胸 手——胸 手——臀
人体电阻（Ω） 1000 750 500 450 230 300
【任务学习】
1.1.2 高压电的危害
思考并计算：在电动汽车上，假 设人触电时的电压为直流500伏， 要保证能够摆脱触电源，那么此 人的接触电阻至少为多少？和人 体真实电阻差距大吗？
【任务学习】
1.1.2 高压电的危害
计算一下：当手——手之间触及到220V交流电时，电流 有多大？ I=220 V ÷ 1000Ω =220mA
再计算一下：某款纯电动汽车动力电池标称电压为600V DC，若不发生触电危险，触摸阻值最小约为多少？
I=600 V ÷ 10mA =60kΩ
【任务学习】
2.电烙印
电伤
4.机械性损伤 5.电光眼
1.电灼烧
6.二次事故
【任务学习】
1.1.2 高压电的危害
直接接触电击是指人身直接接触电气设备或电气线路的带 电部分而遭受的电击。它的特征是人体接触电压，就是人 所触及带电体的电压；人体所触及带电体所形成接地故障 电流就是人体的触电电流。直接接触电击带来的危害是最 严重的，所形成的人体触电电流总是远大于可能引起心室 颤动的极限电流。
项目一 新能源汽车基础知识
任务2 新能源汽车基本构造原理
《新能源汽车概论》
知识目标：
了解纯电动汽车的定义和组成结构； 了解混合动力汽车的定义和组成结构； 了解燃料电池汽车的定义和组成结构。
技能要求：
会查阅资料，找出不同类型的新能源汽车； 会判断新能源汽车属于哪种类型。
【任务学习】
2.1纯电动汽车
复习：传统汽车基本结构 • 发动机 • 底盘
• 车身
• 电器设备
【任务学习】
