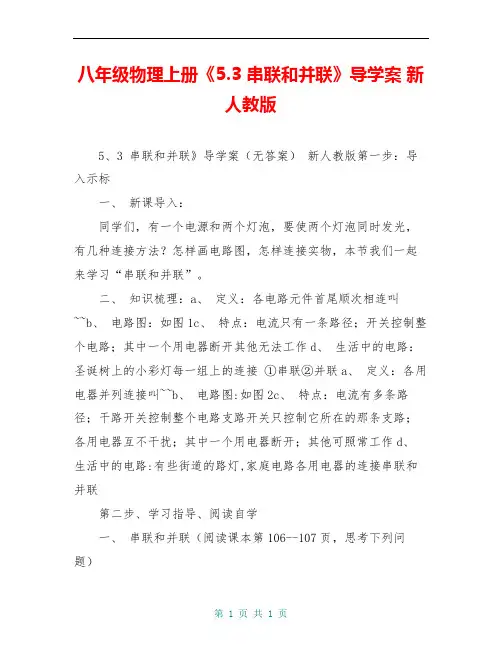

5.3 串联和并联
温馨寄语：帮助他人、快乐自己、合作共赢
学习目标：
1、知道串联电路和并联电路连接的特点。
2、会连接串联电路和并联电路
3、会画简单串联、并联的电路图。
4、能说出生活中采用简单串联或并联电路的实例。
学习重难点：
重点：了解串联电路和并联电路的特点；连接并联电路。
难点：识别串、并联电路；连接并联电路。
学习过程：
一、学案自学
课前预习第五章第三节《串联和并联》课本106—108部分，自主完成以下问题：
1、有一个电源和两个灯泡，一个开关，要使两个灯泡同时发光，有几种接法？
（1）提示：是不是可以使电流同时流入两个灯泡，流出灯泡后再汇合？
方法一：
用铅笔连接实物图在方框里画出对应的电路图
方法二：
用铅笔连接实物图在方框里画出对应的电路图
（2）在刚才所连接的电路中，若去掉其中的一只灯泡，观察另一只灯泡的发光情况将会怎样？
2、通过电路图的分析可知，把元件连接起来的电路叫做串联电路，把元件的连接起来的电路叫做并联电路。
（填“并列”或者“逐个顺次”）
3、在电路图上标上电流的方向，在串联电路中，电流路径有条，在并联电路中，电流路径有条, （填“一”或“多”）你能指出并联电路的干路和支路、分流点和汇流点吗? 在并联电路图中用其他颜色的笔圈画出干路和支路。
4、如何判断一个电路是串联电路还是并联电路？
二、小组合作：
任何情况下都不允许不经过用电器而把电源的两端直接连在一起。
连接电路前，开关一定要断开。
探究一：串联电路
利用桌子上的器材连接一个串联电路，要求只用一个开关控制两个灯泡。
1、闭合开关，两个灯泡同时 ，断开开关，两个灯泡同时 。
开关同时控制 。
2、去掉一个灯泡后另一个灯泡 （填“发光”、“不发光”）;说明了在串联电路中，各用电器 。
（填“互相影响”或者“互不影响”）
3、改变开关的位置，闭合开关，两个灯泡都 .说明了开关位置对电路 。
探究二：并联电路
利用桌子上的器材连接一个并联电路，要求只用一个开关控制两个灯泡。
1、闭合干路开关，两个灯泡同时 ，断开开关，两个灯泡同时 。
说明干路开关控制 。
2、去掉一个灯泡后另一个灯泡 （填“发光”、“不发光”），说明了在并联电路中，各用电器 。
（填“互相影响”或者“互不影响”）
3、要想使两个灯泡既能被同时控制又能被单独控制，请设计电路图然后试着连接电路，说明了 。
探究三：串并联电路的应用
1、节日小彩灯是 的，你是如何判断的？
2、教室里的电灯和电扇是 的，你是如何判断的？
3、某建筑物周围的装饰灯是的 ，你是如何判断的？
三、展示交流：小组展示合作交流成果，展示疑问，互助解决。
四、质疑探究：这节课你还有哪些疑问呢？
五、自悟自得：
通过本节课的学习，我们都学习了哪些东西呢？参照表格想一下。
除此之外你还有哪些收获？
六、反馈训练：
1、下列图中是串联电路的是，是并联电路的是。
（填序号）
2、家庭电路中的电灯、电视机、电风扇等电器都是联的，它们工作时互相。
3、.如果一个开关能同时控制两盏灯，那么这两盏灯（）
A.一定是串联的;
B.一定是并联的;
C.可能是串联，也可能是并联;
D.以上说法都正确.
4.有电源、一个开关、三盏电灯导线若干，想把它们连接在一个电路中，要求每盏电灯坏后都不影响别的电灯，它们之间应该（）联。
（画出电路图）
5、街上的路灯同时亮同时灭，它们是串联的吗？试说明理由。
七、课后作业：
1．电路和电路是最基本的电路．家里电灯、电视机、洗衣机等用电器是以方式连接的．
2、马路两旁路灯，其中一盏灯坏了不亮，其他路灯亮，说明马路上所有路灯是联的．节目里许多的彩灯连在一起，其中一盏坏了，则全部不亮，说明这些彩灯是联的．
3．下图甲图中两灯是联，乙图中两灯是联．
4．用一只开关同时控制两盏灯的亮与灭，则这两盏灯（）
A．只能串联 B．只能并联
C．可以串联，也可以并联 D、无法判断
5．如图所示电路中，A、B、C、D是四个连接线，开关是闭合的．
①用导线将A、B连接，再将C、D连接，则灯L1和L2是联．
②用导线将A、D连接，则灯L1和L2是联．
6．如图所示电路中，当S1、S3断开时，S2闭合时，L1与L2是联；若同时闭合S1、S2、S3则会造成电路．
7．如图所示，若只需灯L 1发光，则用导线连接 接线柱；若连接，A 、D 接线柱，则灯L 1、L 2 联；若使L 1、L 2并联，则接线柱A 与B 连接，接线柱C 与 连接．
8、如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是：（ ）
9、在图2所示的各电路图中，能反映出Ll 、L2并联，开关S 断开后L1仍能发光的是（ ）
10、如图所示的四个电路图，开关S 能使L1和L2同时发光和熄灭的是（ ）
A.甲、丙；
B.乙、丁；
C.甲、丁 ；
D.丙、丁。
11、某单位保密室有两道门，只有当两道门都关上时（关一道门相当于闭合一个电键），值班室内的指示灯才会发光，表明门都关上了。
下面几个电路图中符合要求的是（ ）
12、
厨房的抽油烟机装有照明灯和排气扇，使用时，有时需要各自独立工作，有时需要它们同时工作，在如图所示的电路中，你认为符合上述要求的是（ ）
A
B C D 220 V S 1
220 V
S
220 V S 1
220 V
13、右图为路口交通指示灯的示意图。
指示灯可以通过不同颜色灯光的
变化指挥车辆和行人的交通行为。
据你对交通指示灯的了解可以推断
（ ）
A ．红灯、黄灯、绿灯是串联的；
B ．红灯、黄灯、绿灯是并联的
C ．红
灯与黄灯并联后再与绿灯串联； D ．绿灯与黄灯并联后再与红灯串联
14、如图所示,当开关均断开时，能亮的灯是________联的；当开关都闭
合时，能亮的灯是________联的；当S1闭合、S2断开时，能亮的灯是
________联的。
14题图 15题图 16题图
15、如图所示，在电路中要使电灯L1和L2并联，应闭合开关_______。
为了防止电路出现短路，不能同时闭合开关______________。
16、如图所示的电路，如果使灯L1、L2串联，则应闭合开关__________，断开开关__________，如果使灯L1、L2并联，则应闭合开关__________，断开开关__________，如果闭合开关S1、S3，则会出现__________，这是不允许的。
17、 根据图甲所示的电路图，将图乙中的实物用铅笔线表示导线连接起来。
(导线不许交叉)
甲 乙
18、如下图所示为一实物电路，请在右图的方框内画出所对应的电路图。
七、课后反思。
