苏州市轨道交通4号线及支线工程接触网、供电系统安装施工1标（SRT4-11-12标）供电临管方案编制：审核：批准：临管安全专项方案一、工程概况1、工程简述本标段线路起点为***站，终点为***场，全段共**个车站（均为地下车站）和1个停车场。
施工内容主要为变电所安装工程、环网电缆工程、电力监控工程、杂散电流防护工程、接触网安装工程施工。
开竣工日期要求为2014年*月1日至20**年1*月3*日。
2、工程规模本标段线路包含1个停车场和12个车站，即元和停车场、***站、**路站、**路站、**路站、**路站、**路站、**村站、***站、**站、**站、**站、**站等。
3、供电临管范围本标段供电临管范围为***工程***（含）至***（含）*供电系统中压环网电缆、牵引降压混合变电所、降压变电所、跟随式降压变电所、电力监控、杂散电流防护及监测系统，接触网等系统的临管工作。
二、编制依据《铁路电力安全工作规程》、《***》的规定进行编制本安全专项施工方案。
三、临管期间组织机构设置针对供电临管的特点，项目部成立了以项目经理**为组长，常务副经理**为副组长的供电临管安全生产领导小组，确保供电临管期安全生产工作有序进行。
供电临管安全生产领导小组组长：**副组长：**组员：**四、临管人员配备牵降变系统临管人员配置：每个牵引所配备2名值班人员，每个降压所配备1名值班人员，6个牵引所12人，7个降压所7人，共19人。
接触网临管人员配置：2个工班，每个施工工班10人，共20人。
项目配备供电调度2名，变电技术人员4名，接触网技术人员3人，安全员3人。
五、临管期间工作安排项目部为了确保临管工作安全有序进行编写了工作制度和作业流程表，《变电所日常管理制度》、《变电所配电装置现场运行规程》、《接触网施工安全操作规程纲要》、《变电所值班员岗位职责》、变配电所检修、试验作业关键点控制流程表、电力变压器检修作业关键点控制流程表、电力电缆检修作业关键点控制流程表、高压真空断路器检修关键点控制流程表、配电工倒闸作业关键点控制流程表等。
苏州市中环快速路北段（312国道分流线工程）ZH-LQ02标临时用电施工方案一、概述1、工程概况中环快速路北段（312国道苏州段分流线共线段）ZH-LQ02标项目位于元和塘大桥东-黄埭河大桥东，主线高架桩号为：ZK90+006-ZK91+963，全长1957m，该路主线为双向六车道一级公路标准，设计车速100km/h。
主线高架标准断面宽16m，上部结构有现浇箱梁、悬浇箱梁、预制箱梁三种形式：其中元和塘大桥东侧（8-10#墩）、西侧（13#-15#墩）为2*25m 等截面现浇箱梁，跨老苏虞张公路大桥为28+43+32m等截面现浇箱梁，跨元和塘主桥10-13#墩为40+60+40m变截面悬浇箱梁，其他高架桥均为长30m、31m装配式箱形连续梁。
2、设计原则：安全合理、节约能源、保护环境。
3、设计说明1.施工现场临时用电三项基本原则：①采用TN－S 接地、接零保护系统，②采用三级配电系统；③采用两级漏电保护。
2.电气设备的装置、安装、防护、使用、维修必须符合《施工现场临时用电安全技术规范》（JGJ46-2005）。
3.项目部配备专职电工1名，电工经过专业及安全技术培训，持电工操作证。
二、编制依据1、《低压配电设计规范》GB50054-95；2、《建筑工程施工现场供电安全规范》GB50194-93；3、《通用用电设备配电设计规范》GB50055-93；4、《供配电系统设计规范》GB50052-95；5、《施工现场临时用电安全技术规范》JGJ46-2005；6、《建筑施工安全检查标准》JGJ59-99。
三、临时供电线路规划及用电负荷计算我部变压器分为项目施工驻地、高架桥南侧、高架桥北侧三个单独的供电线路。
项目驻地的变压器500KVA及配电房（编号1#）设置在项目驻地东南角；高架桥北侧的变压器500KVA及配电房（编号2#）设置在40#墩附近（卓越办公家具厂东侧），高架桥南侧的变压器500KVA及配电房（编号3#）设置在13#墩（桥位南侧民房西南角）附近。

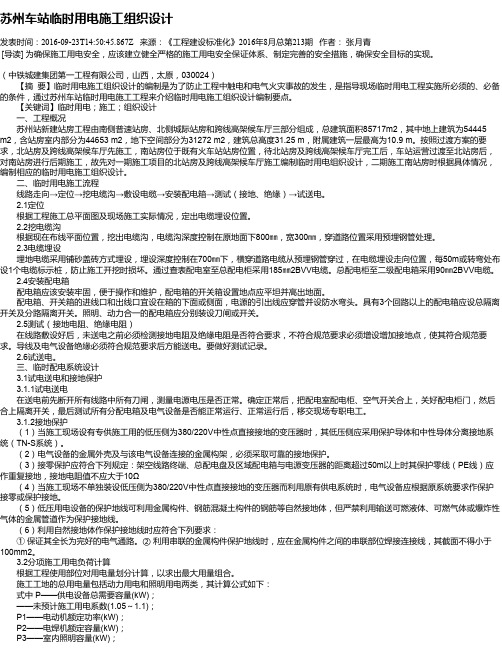

苏州车站临时用电施工组织设计发表时间：2016-09-23T14:50:45.867Z 来源：《工程建设标准化》2016年8月总第213期作者：张月青[导读] 为确保施工用电安全，应该建立健全严格的施工用电安全保证体系、制定完善的安全措施，确保安全目标的实现。
（中铁城建集团第一工程有限公司，山西，太原，030024）【摘要】临时用电施工组织设计的编制是为了防止工程中触电和电气火灾事故的发生，是指导现场临时用电工程实施所必须的、必备的条件，通过苏州车站临时用电施工工程来介绍临时用电施工组织设计编制要点。
【关键词】临时用电；施工；组织设计一、工程概况苏州站新建站房工程由南侧普速站房、北侧城际站房和跨线高架候车厅三部分组成，总建筑面积85717m2，其中地上建筑为54445 m2，含站房室内部分为44653 m2，地下空间部分为31272 m2，建筑总高度31.25 m，附属建筑一层最高为10.9 m。
按照过渡方案的要求，北站房及跨线高架候车厅先施工，南站房位于既有火车站站房位置，待北站房及跨线高架候车厅完工后，车站运营过渡至北站房后，对南站房进行后期施工，故先对一期施工项目的北站房及跨线高架候车厅施工编制临时用电组织设计，二期施工南站房时根据具体情况，编制相应的临时用电施工组织设计。
二、临时用电施工流程线路走向→定位→挖电缆沟→敷设电缆→安装配电箱→测试（接地、绝缘）→试送电。
2.1定位根据工程施工总平面图及现场施工实际情况，定出电缆埋设位置。
2.2挖电缆沟根据现在布线平面位置，挖出电缆沟，电缆沟深度控制在原地面下800㎜，宽300㎜，穿道路位置采用预埋钢管处理。
2.3电缆埋设埋地电缆采用铺砂盖砖方式埋设，埋设深度控制在700㎜下，横穿道路电缆从预埋钢管穿过，在电缆埋设走向位置，每50m或转弯处布设1个电缆标示桩，防止施工开挖时损坏。
通过查表配电室至总配电柜采用185㎜2BVV电缆。
总配电柜至二级配电箱采用90㎜2BVV电缆。
施工组织设计（方案）（临时施工用电方案）报审表一、工程概况：二、编制依据本设计的技术问题均按JGJ46-2005《施工现场临时用电安全技术范》及GB-50054《建设工程施工现场供用电安全规范》的要求执行。
三、确定电源进出线、用电设备的位置及线路走向1、根据施工现场场地情况、工程量及工期要求而确定的机械需求量，合理确定施工机械的场地位置，然后确定配电室、总分配电箱的位置及线路走向。
2、从变压器（利用甲方原变压器）引线至配电室，配电室设总配电柜，从总配电柜引出各个供电系统供应施工机械、生活照明用电。
四、施工用电机械设备五、用电负荷计算及变压器选配1、用电高峰期设备使用量分析：当桩基施工时为用电高峰期，此时作为申请供电量依据。
2、用电为大桥东西两方向各一路。
东向使用量最大为399.9KW；西向使用量最大为246KW。
3、变压器分东西两方向各一只，由业主提供。
东向600KW,西向400KW 。
4、变压器校验东向：P 变=1.05P/COSa=1.05*399.9/0.75=559.9KVA ＜600KVA 西向：P 变=1.05P/COSa=1.05*246/0.75=344.4KVA ＜400KVA 变压器用电量满足要求 六、配电线路负荷计算及导线选配（一）系统布设说明1.施工现场供电采用TN-S 系统布设。
2.变压器编号S ，相应系统主干线代码S-P 1、S-P 2、S-P 3。
3.主干线路，导线选用耐压500V ，BV 型铜芯塑料绝缘线埋地，YJV 型线穿钢管埋地，同时做上相应明显的标志。
并把照明用电与动力用电分开，自成一系统。
即施工生产照明与施工机械（钢筋加工场、零星预制场）的用电分别布设专用线路供电。
（二） 各主干线路分配用电机械数量 1.施工作业区用电：（1）S-P 1：钢筋制作场机械用电，合计功率117KW ，主干线长30m 。
（2）S-P 2：钻机施工机械：总功率180KW ；分成两路每路功率90KW(即东西两路)，按最大用电量计算150KW 。
沪宁城际铁路丹徒牵引变电所受电启动方案新建上海至南京轨道交通工程沪宁城际铁路牵引变电工程在各级领导及有关运营单位大力支持下，经过全体参建人员的日夜奋战，现已建成准备送电投入运行,为了保证受电启动工作安全有序、质量良好的顺利进行，特制定开通方案如下：一. 受电启动范围丹徒牵引变电所受电启动。
丹徒牵引变电所且220kV 进线侧的接线为线路变压器组，设置4台单相牵引变压器（40MV A ），两两组成V/v 结线，本次启动时一组变压器运行。
220KV 母线采用双母线双分段接线，接入线路采用同塔双回架设，牵引变压器的2×27.5kV 侧母线为单母线分段接线方式。
二. 受电启动时间通信调试时间：2010年3月20日； 远动、保护对调时间：2010年3月23日； 启动投运时间：2010年3月25日；三. 投运后变电所运行方式1#、3#主变运行。
四. 调度方式五. 送电开通组织机构：1.成立送电开通指挥组组长：张继红副组长：吴胜翔、郭伟、石军、张建兴成员：吴生祥、赵永前、吕朝、吴向阳、刘波、穆长春、安朝栋李东武、关鑫2.值班和抢修人员值班人员：杨文博、麻红昌抢修人员：吴生祥、董建忠、杜俊卿、崔玉强、穆长春、冯荣生、于艳涛、王新良、张晓建、王鹏远、陈爱永3.通信联系方式六.启动开通程序1号命令：变电所1#线路受电（1）撤除牵雩25443（1011GK）外侧临时接地线（2）合牵雩25443（1011GK）（3）合牵雩2544（101DL）2号命令：受电准备（1）确认全所所有开关处于分位。
（2）确认2111、2121、2131、2141隔离开关分位2111D.2121D.2131D.2141D接地开关在合位。
3号命令：1YH受电核相。
（1）合牵雩25445（1012GK）。
1YH受电，检查220KV一号进线母线电压，并作记录。
（2）在1YH二次侧核相。
4号命令：1#、3#主变第一次冲击受电合牵雩2544（101DL），1#、3#主变进行第一次冲击受电，记录冲击电流，观察变压器运行有无异常，10分钟后分牵雩2544（101DL），分牵雩25443（1011GK）。
中央景城三期A标工程临时用电施工方案苏州第一建筑集团有限公司现场临时用电施工方案一、工程概况1、地理位置中央景城位于苏州工业园区星湖街东、沈浒路南，A标段建筑面积6.35万㎡，该工程为桩基础，短肢剪力墙结构， 9#、12#地上18层、地下1层，10#、11#地上30层，地下1层。
地下汽车库2层。
2、本工程建设单位：苏州工业园区建屋发展集团有限公司总包单位：苏州第一建筑集团有限公司设计单位：苏州市东吴建筑设计研究院监理单位：苏州工业园区建设监理有限公司3、A标段东侧、北侧靠马路，红线外无架空电力线路，根据JGJ46-2005第4.1.2条规定不需搭设防护架。
4、施工条件基地东北侧有一个甲方提供的500KVA的箱式变压器作为总电源。
整个工程分先后陆续开工，总工期为608天，现场用电设备较多，施工场地狭小。
生活区用电从另一变压器接出。
二、施工机械配置情况本工程按基础、主体、装饰三大部分分析，在主体施工阶段属用电高峰，根据主体施工阶段来计算现场总用电量,生活区因不在A标段区域内,故由另外一变压器接出。
1、主体结构施工机械选用表2、主体结构施工电焊机选用表3、施工现场照明灯具选用表临时办公区用电统计表:---------------------------------------------------------------- 序号机具名称型号安装功率(KW) 数量合计功率(KW)1 照明 0.1 50 52 其他 5合计： 10 KW---------------------------------------------------------------- 三、用电负荷计算S SH=1.05（K1∑/p1+k2∑p2 +k3∑p3）由公式求得施工现场设备用电量后，即为施工现场所需供电总容量。
即S z≥S SH式中：S z——施工现场供电所提供的总容量（KVA）S SH——施工现场用电设备所需总容量（KVA）∑p1——施工现场用电动机额定功率之和（KVA）∑p2——施工现场用电焊机额定功率之和（KVA）∑p3——施工现场室外照明及现场办公室用电1.05——容量损失系数η——电动机效率系数，平均为0.75-0.90，一般为0.85K1——电动机同时使用系数，10台以内取0.7，11-30台取0.6，30台以上取0.5。
现场临时施工用电方案1.编制说明1.1根据建设部颁发的关于推广三相五线制有关文件，结合现场具体情况而编制。
1.2主要参考书目1.2.1中华人民共和国行业标准JGJ-59-99《建筑施工安全检查标准》。
1.2.2建设部标准JGJ-46-2005《施工现场临时用电安全技术规范》。
1.2.3中国建筑工业出版社《建筑施工手册》。
1.2.4本组织设计中未详事宜，按现行规范和操作规程执行。
2.工程概况2.1工程简介苏州红星美凯龙家居广场工程。
由苏州尼盛房产开发有限公司开发、江苏省浙江华昆工程设计研究院设计、江苏省建集团有限公司总承建。
位于苏州横塘。
由于本工程开标建筑面积大、范围广、时间紧。
集展示活动中心、娱乐、仓储、为一体的综合性建筑物。
总建筑面积约110000平方米。
建筑用地面积为48378平方米，其中地下建筑面积为107728.09平方米，地上三层框架结构，地下一层。
考虑到东西长度133.9米，南北长度186.6米。
工地现场施工作业场地较小，只有一个总配电间。
所以使用电缆铺设的线路较长，而且作业面开阔，所以必须按JGJ-46-2005《施工现场临时用电安全技术规范》要求来布置现场电源及分配电箱。
2.3工程特点本工程主要包括动力、照明等电缆线路的施工，采用三相五线制即TN-S制式进行系统配线。
电缆采用沿墙走支架和穿管埋地相结合的方式敷设，分支电路亦采用五芯橡套(YC)电缆进行敷设。
地上主体楼层采用放射式配电连接，以节约线材。
3、要设备及照明负荷一览表根据施工要求，将高峰期主要施工用电设备所需容量如下4.现场供电设计4.1现场用电量和变压器的选择根据现场用电使用的设备情况和利用情况，可取①对动力（使用电动机）设备，取同时使用系数K1=0.6，COSФ=0.75；②对焊机和电焊机，取同时使用系数K2=0.5（综合考虑）。
现场照明及生活办公用电取前两项功率之和的10%。
Pj=K1*ΣPe=0.6*721kw=432.6kwQj=Pj*tanФ=432.6*1.17kvar=506kvar则：s j=√Qj 2 + Pj 2=665.72kva I j = s j /1.732 U e COSФ=1348.6A现场提供1000KV A的容量，从好易家总配电室引至施工现场配电间，采用两根4×120+1×70电缆双拼，施工情况下满足要求。
苏州工业园区商旅“新悦城”项目临时用电专项方案南京东地建设基础工程有限公司二零一零年三月一日审批表编写：审核：项目技术负责人：项目经理：单位：南京东地建设基础工程有限公司一、工程概况：苏州工业园区商旅“新悦城”项目位于东环路以东，金鸡湖路以北，东北方向紧临居民住宅区，西临东环路，南临金鸡湖路。
地下管线较多，设计基坑周长559.9m，基坑面积16419.7平方米，采用地下连续墙及两层钢筋砼支撑，开挖深度为10.85m。
主体工程桩采用水下混凝土灌注桩。
主要用电设备工程钻机、电焊机、高压旋喷机。
施工安全用电方面本工程临时用电总电源由建设单位设置，施工现场配备500KVA箱变2台，施工动力用电需三相380V电源，照明等需要220V电，故为380/220低压供电，按TN—S系统三相五线制供电，覆盖施工现场，做到工作零线和保护零线，严格区分开来，分别多处重复接地，并做到测试工作，重复接地的电阻值小于4欧姆。
项目部严格贯彻执行建设部GJ46—88《施工现场临时用电安全技术规范》，实施TN—S系统“三相五线制”用电。
项目编制用电施工组织设计和现场用电线路设备，电控箱布置平面图（见附表一），电缆线沿围墙架空。
（一）施工现场主要用电设备情况如下：由于施工现场用电设备并非同时都满负荷运行,故取折减系数0.6取电动的平均功率因数0.75。
按照上述机械全部同时施工所需功率为：总动力功率P =1.1×[0.6×(1824.2÷0.75)]=1605.3施工现场及临时设施照明用电取22KW。
则总功率=1605.3+22=1627.3现场1号箱变装有400A的空气开关4个，2号箱变装有400A的空气开关2个，225A的空气开关2个，出线端共有8个，综合总功率合理的分配，每台桩机总功率为60.1KW，电流I=P/1.732*U*COSβ =121.66A.每一个配电箱接4~5台桩机。
线径S=IL/54.4*U’=121.66A*5台*100m/54.4*U’=111.82mm2，固选用120mm2的电缆。
中房—颐园项目精装修工程临时用电专项施工方案编制人：审核人：审批人：北京荔恒元装饰有限责任公司二零一五年七月建筑工程施工临时用电专项方案一、编制依据《低压配电设计规范》GB50054-2011中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194—2014中国建筑工业出版社《通用用电设备配电设计规范》GB50055—2011中国建筑工业出版社《供配电系统设计规范》GB50052-2009中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46—2012中国建筑工业出版社二、施工条件1、工程概况本工程位于苏州市吴江区太湖新城高新路北，属于室内装饰工程，地上26层；住宅楼.建筑总面积31。
59万平方米.总工期180日历天。
2、施工现场用电量统计表：三、施工现场临时用电量施工用电计算负荷确定施工现场临时用电量,分为动力用电和照明用电，其用电负荷可按下列公式计算：P计=1。
1×（K1∑Pa＋K2∑Pb＋K3∑Pc）式中P计—计算负荷（KW）；用电不均匀系数；∑Pa—全部施工用电动力设备额定容量之和；∑Pb—室内照明设备额定容量之和；∑Pc—室外照明设备容量之和；K1——全部施用电动力设备需要系数,设备总数在10台以内时,K1=0。
75；设备总数在10~30台时,K1=0。
7；设备总数在30台以上时，K1=0.6；K2—-室内照明设备系数，取0.8；K3——室外照明设备系数，取1.0。
本工程拟配备30盏0.15KW的临时照明灯具。
∑PB=0。
15×30＝4。
5KWP计=1.1（K1∑P1+ K2∑Pb)=1。
1×(0。
6×88。
15＋0。
8×4。
5）=63 KW3、电流计算Ii≈2P≈2×63=126A4、导线选择入户电缆采用VV—1KV 4×25电缆穿PVC埋地敷设。
四、绘制临时供电施工图1、施工现场临时用电平面图:本工程利用原建筑的配电柜做总配电箱.五、安全用电技术措施安全用电技术措施包括两个方向的内容：一是安全用电在技术上所采取的措施；二是为了保证安全用电和供电的可靠性在组织上所采取的各种措施，它包括各种制度的建立、组织管理等一系列内容.安全用电措施应包括下列内容：1、安全用电技术措施（1)、保护接零在电源中性点直接接地的低压电力系统中，将用电设备的金属外壳与供电系统中的零线或专用零线直接做电气连接，称为保护接零。
沪宁城际铁路苏州新区站站前广场工程施工临时用电方案苏州二建建筑集团有限公司Suzhou Erjian Construction & Engineering Group Co.,Ltd.质量方针顾客的满意和时代的潮流，是我们的质量追求Quality policy Satisfaction from the customers and tide of the times are our quality pursing地址：苏州市相城区澄阳路88号邮编：2151312009.10.24目录1工程概述11.1建筑结构及工程概况： (1)1.2工程主要用电设备 (1)2编制依据13电线路布置原则：33.1配电形式 (3)3.2线路布置形式 (3)3.3施工阶段临时用电计算 (3)3.4电缆线的选择 (6)4线路及配电箱布置65用电量的分析和计算：6电缆敷设67电线保护管的弯曲半径应符合下列规定8电器具安装 69箱体安装610熔断器和插座711接地与防雷 712安全用电管理、技术措施713电气防火措施814安全用电管理组织体系9沪宁城际铁路苏州新区站站前广场工程临时用电方案1工程概述1.1建筑结构及工程概况：城际铁路新区站场地位于许关老镇东南约1.5公里处，总占地面积约14万平方米，工程范围北起金桥路，南至浒莲路，向东与牌楼路衔接，西侧隔沪宁铁路与苏浒路相望，其中金桥路、浒莲路包含在本工程范围内。
1.2业主提供的用电量及位置；本施工单位申请，业主提供东南角专变200A的配电柜一只。
工程主要用电设备（1）道路施工阶段主要用电施工机械配备：序号机具名称型号规格单位数量单台设备功率KW合计用电量kW1钢筋切断机台15 5 2钢筋弯环机台13 3 3交流电焊机台11010 4ZX－50插入式振捣器台31 3 5木工机械套13 3 6照明节能灯台50.6 3 合计27（2）站前广场、办公区天涯施工阶段用电设备序号机具名称型号规格单位数量单台设备功率KW合计用电量kW1切割机台10110 6办公区空调、照明等台2020 合计30（3）金桥路施工阶段主要用电设备序号机具名称型号规格单位数量单台设备功率KW合计用电量kW1抽水泵台23 6 2照明台14 4 合计102编制依据（1）《建设工程施工现场供电安全规范》（GB50194-93）；（2）《施工现场临时用电安全技术规范》（JGJ46-2005）；（3）《建筑施工安全检查标准》（JGJ59-99）；（4）用电机械设备产品说明书及相关设备材料的产品说明；3电线路布置原则：3.1配电形式（1）本工程整个配电按三级配电，三级保护形式布置，即总配电间→分配电间→开关箱→用电设备。
（2）场内主供电线路自专变配电间接出后，严格按照三相五线制（即TN-S系统）覆盖整个施工现场。
（3）分电箱、开关箱按现场线路逐一编号，箱内所用开关用明显的标志注明其回路和所控用电设备等，所运行的开关箱均有专人负责。
（4）动力配电箱与照明配电箱分开设置（注：如需合用一只配电箱，动力线和照明线应分路设置）。
（5）各操作面的用电设备配备专用开关箱（大的操作面另增设分电箱），做到单机单闸，开关箱内必须设专用漏电保护器，且金属外壳电箱应作接地、接零保护。
3.2线路布置形式及用电设备（1）本工程站前广场、道路施工阶段用电线路布置形式为：本工程由项目部申请、业主提供1只200A的配电柜，分三路：线路一：配置分配电箱100A一只，分二路配电（累计负荷为27KW）（a）1#配电线路上设置：供应现场设备电焊机一台、振捣器三台、木工园盘锯一台用电，下设开关箱各一。
（b）2#配电线路上设置：钢筋棚（切断机、弯曲机各一台、照明）用电线路。
每路线上设置一个开关箱。
线路二：配置分配电箱100A一只，分三路配电（累计负荷30KW）。
1#线路供应办公区用电，下设开关箱3只。
2#线路供应广场贴砖用电，下设开关箱。
线路三：配置分配电箱63A一只，分二路配电（累计负荷10KW）1#线路供应金桥路的抽水泵，2#线路供应该路段的施工照明，下设开关箱3.3施工临时用电计算线路1（浒莲路）一、计算参数施工电焊机用电∑P110 kW其他设备∑P217 kW二、施工总用电量计算P=1.05×(K2∑P1+K1∑P24)= 14.2 kW其中：P：计算用电量，即供电设备总需要容量K1：全部施工用电设备同时使用系数0.5K2：施工电焊机同时使用系数0.5K2：室内照明设备同时使用系数 0.8K3：室外照明设备同时使用系数 1.01.05：用电不均匀系数三、配电导线截面计算1、按导线的允许电流选择I l =1000∑P/(31/2×Ul×cosφ)= 54.69 A其中：∑P：各段线路负荷计算功率27 kW∑P=1.05×(K1∑P1)=1.05*0.5*283= 14.2 kWIl：线路工作电流值U l ：线路工作电压值三相四线制Ul= 380 Vcosφ：用电设备功率因数，一般建筑工地取0.75 查表得导线截面S为： 6 mm22、按导线的允许电压降校核ε=∑M/(C×S)=∑P×L/(C×S)= 117 %ε≤[ε]= 5 %其中：ε：导线电压降L：各段线路长度200 m∑M：各段线路负荷矩(kW·m) ∑M=∑P·LS：导线截面C：材料内部系数，根据线路电压和电流种类查表取用77[ε]：工地临时网路允许电压降则导线截面为：S=∑P×L/(C×[ε])= 14 mm2则最终确定导线截面为：16 mm2（铜芯线）线路2（办公区、广场贴砖区域临时用电）1、按导线的允许电流选择I l =1000∑P/(31/2×Ul×cosφ)= 60.77 A其中：∑P：各段线路负荷计算功率30 kWP=1.05×K1∑P1=31.5 kW1.05*(1*30) =Il：线路工作电流值U l ：线路工作电压值三相四线制Ul= 380 Vcosφ：用电设备功率因数，一般建筑工地取0.75查表得导线截面S为：16 mm22、按导线的允许电压降校核ε=∑M/(C×S)=∑P×L/(C×S)= 2.56 %ε≤[ε]= 5 %其中：ε：导线电压降L：各段线路长度100 m∑M：各段线路负荷矩(kW·m) ∑M=∑P·LS：导线截面C：材料内部系数，根据线路电压和电流种类查表取用77[ε]：工地临时网路允许电压降则导线截面为：S=∑P×L/(C×[ε])= 8.18 mm2则最终确定导线截面为：10 mm2(线路3（金桥路、出租车停车场区域施工临时用电）1、按导线的允许电流选择I l =1000∑P/(31/2×Ul×cosφ)= 20.26 A其中：∑P：各段线路负荷计算功率10 kW∑P=1.05×(K1∑P1)=1.05*1*10= 10.5 kWIl：线路工作电流值U l ：线路工作电压值三相五线制Ul= 380 Vcosφ：用电设备功率因数，一般建筑工地取0.75查表得导线截面S为： 6 mm22、按导线的允许电压降校核ε=∑M/(C×S)=∑P×L/(C×S)= 3.41 %ε≤[ε]= 5 %其中：ε：导线电压降L：各段线路长度150 m∑M：各段线路负荷矩(kW·m) ∑M=∑P·LS：导线截面C：材料内部系数，根据线路电压和电流种类查表取用77[ε]：工地临时网路允许电压降则导线截面为：S=∑P×L/(C×[ε])= 4.09 mm23、为确保安全及临时急需增添设备考虑，在理论计算的基础上，增大保险系数则最终确定导线截面为： 6 mm2铜芯线3.4电缆线的选择本工程施工用电线全部采用橡皮绝缘电力电缆。
根据计算，其导线截面选取如下：（1）线路1 导线截面取16mm2铜芯线、线路2 导线截面取10mm2铜芯线、线路3 导线截面取6mm2。
（2）各分支电线的导线截面可根据该条线路上的用电设备量来确定（可在4 mm2-10 mm2选择）；如直供电焊机、钢筋机械、木工机械等的用电线的导线截面可取10mm2，地面主干施工照明线路的导线截面取6mm2，4线路及配电箱布置4.1线路布置情况（1）施工用电线路具体布置为：（a）平面布置：平面设三条用线路；（b）分路设分配电箱，箱内各设三路次干线至各用电设备的开关箱5电缆敷设（1）电缆敷设前应核对型号、规格，并做好绝缘检查测试纪录。
（2）电缆敷设前，施工员要精心策划，其走向路径和排列顺序，避免交叉重叠。
（3）电缆敷设时均应在两端做好回路标记挂牌，要求做到：电缆在水平敷设的两端，垂直敷设的各支点，电缆转弯两侧，电缆终端、颈部，中间接头处等都需要标志牌，注明电缆编号，起止地点、型号规格，以便今后维修保养。
（4）电缆接头均采用专用连接件。
6电器具安装（1）所有电器到达现场安装前，先作检查验收，如有缺件和损坏，应及时向供货单位联系，班组不可盲目安装。
（2）一般照明电压<250V，所以照明器具的连接必须牢固，照明电源中的相线，必须进入开关控制，进入单相二眼插座必须接在面对插座的右面椿头上。
（3）照明配电箱，应安装牢固，照明配电箱的安装高度按常规要求施工，同时应标明用电回路名称。
7箱体安装（1）箱体安装时，应做到牢固整齐。
（2）柜内设备开关与母线连接必须接触紧密，接线应完整、齐全、牢固，操作部分灵活、准确。
（3）落地安装的配电箱和开关箱，设置地点应平坦并高出地面，附近不得堆放杂物。
（4）配电箱、开关箱的进线口和出线口宜设在箱的下面或侧面，电源的引出线应穿管并设防水弯头。
（5）照明、动力合一的配电箱应分别装设闸刀和开关。
8熔断器和插座（1）熔断器的规格应满足被保护线路和设备的要求，熔体不得削小或合股使用，严禁用金属线代替熔丝。
（2）熔体应有保护罩。
管型熔断器不得无管使用；有填充材料的熔断器不得改装施工。
（3）熔体熔断后，必须查明原因并排除故障后方可更换；装好保护罩后方可送电。
（4）更换熔体时严禁采用不合格的熔体代替。
（5）插销和插座必须配套使用。
9接地与防雷（1）对保护零线作重复接地，在每个分配电箱处打入接地装置，再接上保护零线。
（2）接地体采用长2.5M的直径为48MM的钢管，打入地下2M深，每组打两根，用扁钢将两根接地体连接起来，接地线采用多股铜线，线径不小于相应分配电箱输入保护零线的截面积。
10安全用电管理、技术措施（1）认真贯彻执行建设部《施工现场临时用电安全技术规范》（JGJ46-88）和安全用电的其他有关规定及安全技术规程，确保施工用电安全。
