1、RRC连接建立的原因（EstablishmentCause）：在LTE中，3GPP 36.331中规定了RRC建立的原因，截止到R10版本：emergency---拨打紧急号码HighPriorityAccess---高优先级接入mt-access--被叫接入mo-Signalling--发送信令时mo-Data---发送数据时DelayTolerantAccess-v1020---R10中新增原因，延迟容忍接入在3GPP 36.331中，并没有什么时候用什么原因进行具体介绍，因为RRC建立原因原因与上层业务有关系，相关介绍在3GPP 24.301 NAS层的协议中。
2、RRC重配置的触发原因：发起对SRB和DRB的管理、低层参数配置、切换执行和测量控制时。
RRC重配有5项内容：RRC连接重配置的目的是修改RRC连接，例如建立、修改或释放RB，执行切换，建立、修改或释放测量。
UE接收到网络端发送的RRCConnnection Reconfiguration消息后，根据RRC 连接重配置消息中的配置项，顺序执行过程如下：1）如果RRC连接重配置消息中包含measConfig，则执行测量配置部分修改；2）如果RRC连接重配置消息中包含Mobility ControlInfo，则执行切换；3）如果RRC连接重配置消息中包含dedicated InfoNASList，则把此字段部分传递给上层；4）如果RRC连接重配置消息中包含radioResource ConfigDedicated，则根据消息内容重配置无线承载、数据无线承载、传输信道以及物理信道；5）如果RRC连接重配置消息中包含securityConfigHO,则执行切换[3][4]。
如果上述五项配置项都能成功执行，则UE会发送RRCConnectionComplete消息给E-UTRAN，以完成RRC连接重配置3、RRC重建立的五个原因：1）检测到无线链路失败；2）切换失败；（UE在E-UTRAN内切换失败）3）E-UTRA侧移动性失败；（UE从E-UTRAN向其他RAT切换失败）4）底层制式完整性校验失败；（UE收到下层的完整性检测失败指示）5）RRC连接重配失败。
一、LTE语音相关1.基础概念CS语音:在2G/3G网络中，语音一般由电路域交换（Circuit Switch，CS）系统提供，因此我们一般也称之为CS语音。
IMS语音: 当IP多媒体子系统（IP Multi-media Subsystem，IMS）出现后，我们将IMS提供的语音业务称之为IMS语音，一般也可以称之为PS（分组域交换，Packet Switch）语音，这是因为IMS需要通过分组域交换网络提供的IP通道与用户终端进行交互。
一般认为，IMS语音是LTE/EPS阶段提供的标准语音服务方案。
全IP网络:随着IP技术的发展，电信网络逐渐废弃了传统七号信令网络，而全面转向全IP网络，以第三代伙伴项目（3GPP，3rd GenerationPartnership Project）组织为例，LTE 将采用全IP 化核心网，抛弃了当前2G/3G系统中的电路交换域，而将分组交换域进行研究，从而定义了全IP的长期演进/演进分组系统网络LTE/EPS（Long TermEvolution/Evolved PacketSystem[1]）。
因此在LTE/EPS网络中CS语音将不可用。
由于语音业务对时延的要求比较高, 在目前的3G 及其以前的系统中, 都通过电路域承载。
利用专用资源。
语音业务通过IP 承载已经成为发展趋势。
在LTE( Long Term Evolution) 系统中, 只存在分组域, 语音业务通过VoIP( Voice over Internet Protocol) 承载。
2.LTE语音实现方案LTE 将采用全IP 化核心网，从而带来对传统电路域语音业务承载的变革。
CS回退（CS FallBack）技术。
使用CS 回退技术可把语音业务从LTE 网络转移到传统的2G 或3G 网络，通过传统的电路域进行语音承载。
缺点：CS 回退过程中将发生inter- RAT 小区选择或切换，因此带来较大的呼叫建立延迟，且CS 回退要求2G/3G 网络与E- UTRAN 网络重叠覆盖，没有传统2G/3G 网络的新兴运营商无法采用此方案。

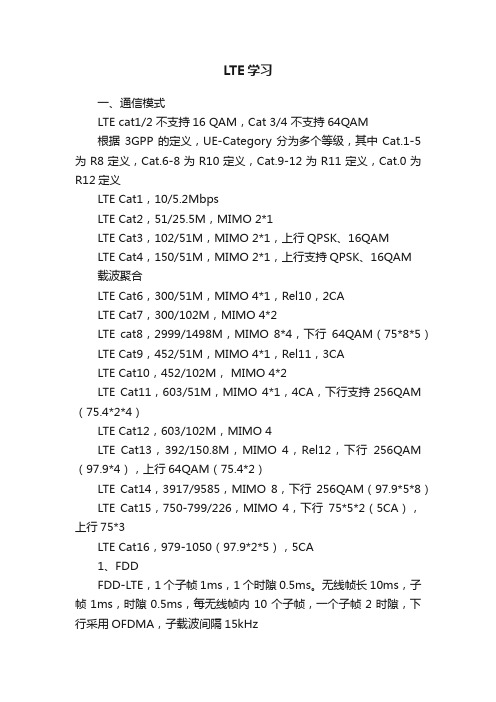

LTE学习一、通信模式LTE cat1/2 不支持16 QAM，Cat 3/4 不支持64QAM根据3GPP的定义，UE-Category分为多个等级，其中Cat.1-5为R8定义，Cat.6-8为R10定义，Cat.9-12为R11定义，Cat.0为R12定义LTE Cat1，10/5.2MbpsLTE Cat2，51/25.5M，MIMO 2*1LTE Cat3，102/51M，MIMO 2*1，上行QPSK、16QAMLTE Cat4，150/51M，MIMO 2*1，上行支持QPSK、16QAM载波聚合LTE Cat6，300/51M，MIMO 4*1，Rel10，2CALTE Cat7，300/102M，MIMO 4*2LTE cat8，2999/1498M，MIMO 8*4，下行64QAM（75*8*5）LTE Cat9，452/51M，MIMO 4*1，Rel11，3CALTE Cat10，452/102M， MIMO 4*2LTE Cat11，603/51M，MIMO 4*1，4CA，下行支持256QAM （75.4*2*4）LTE Cat12，603/102M，MIMO 4LTE Cat13，392/150.8M，MIMO 4，Rel12，下行256QAM （97.9*4），上行64QAM（75.4*2）LTE Cat14，3917/9585，MIMO 8，下行256QAM（97.9*5*8）LTE Cat15，750-799/226，MIMO 4，下行75*5*2（5CA），上行75*3LTE Cat16，979-1050（97.9*2*5），5CA1、FDDFDD-LTE，1个子帧1ms，1个时隙0.5ms。
无线帧长10ms，子帧1ms，时隙0.5ms，每无线帧内10个子帧，一个子帧2时隙，下行采用OFDMA，子载波间隔15kHz20MHz带宽，100个RB用于数据传输，1个RB有12个子载波，2个时隙，峰值速度=100*2*6*84kbps=100.8Mbps（64QAM）12 subcarriers ×7 OFDMA symbol × 100 RB × 2 slot= 16800 RE每一个RE携带一个调制符，即每个子帧包含16800个符号。
LTE学习笔记（一）——背景知识一、标准化组织无线通信技术的演进离不开一些标准化组织。
1、ITU(International Telecommunication Union)国际电信联盟，主要任务是制定标准，分配无线频谱资源，组织各个国家之间的国际长途互连方案，成立于1865年5月17日，是世界上最悠久的国际组织。
2、3GPP(3rd Generation Partnership Project)第三代合作伙伴计划，成立于1998年12月，目标是在ITU的IMT-2000计划范围内制订和实现全球性的第三代移动电话系统规范。
它致力于GSM到WCDMA的演化，虽然GSM到WCDMA空中接口差别很大，但是其核心网采用了GPRS的框架，因此仍然保持一定的延续性。
3GPP基本每一年出台一个版本(Release)，目前最新的版本是Release 13。
欧洲ETSI、美国ATIS、日本TTC和ARIB、韩国TTA以及我国CCSA是3GPP的6个组织伙伴。
3、3GPP2(3rd Generation Partnership Project 2)第三代合作伙伴计划2，与3GPP几乎同时成立，由美国TIA、日本的ARIB、日本的TTC、韩国的TTA四个标准化组织发起，中国无线通信标准研究组(CWTS)于1999年6月在韩国正式签字加入3GPP2。
其主要致力于从2G的IS-95到3G的CDMA2000标准体系演进，得到拥有多项CDMA关键技术专利的高通公司的较多支持。
3GPP和3GPP2两者实际上存在一定竞争关系，3GPP2致力于以IS-95(在北美和韩国应用广泛的CDMA标准)向3G过渡，和高通公司关系更加紧密。
与之对应的3GPP致力于从GSM 向WCDMA过渡，因此两个机构存在一定竞争。
4、IEEE(Institute of Electrical and Electronics Engineers)电气电子工程师学会，作为IT领域学术界的老大，在无线通信标准方面主要制订了大名鼎鼎的WiFi协议以及WiMAX协议，并力推WiMAX作为3G标准。
第一章：帧结构，为了简单化，这里只介绍FDD也就是帧结构一；第二章：物理信道，包含PCFICH，PHICH，PDCCH，PDSCH 以及PBCH的调制编码、层映射以及资源映射；第三章：物理层过程，发送接收过程以及功率控制等；第四章：MAC层，讲述MAC的功能与过程；第五章：RLC层，主要介绍RLC的三个功能实体，TM、UM以及AM；第六章：PDCP层，主要介绍加密，完整性保护的过程，以及在小区切换时如何做到无缝以及不丢包切换；第七章：RRC层，主要还是过程；第一章帧格式1.1 下行帧格式LTE中的下行帧结构如下图1.1所示：图1.1下行帧格式1个无线帧包含10个子帧、20个时隙，每个下行时隙又分为若干个OFDM符号，根据CP的长度不同，包含的OFDM符号的数量也不同。
当使用常规CP时，一个下行时隙包含7个OFDM符号；当使用扩展CP时，一个下行时隙包含6个OFDM符号。
（本系列只涉及常规CP 以及帧格式1的情况，其它模式类似，在后面的描述里面将不再提及。
）1.2 多天线资源栅格由于LTE引入了多天线技术，每根天线上传输的资源栅格具有一定相似性，但是由于它们对应的天线端口往往是不一样的，因此它们的资源栅格也会不一样，这主要表现在不同的参考信号的分布上，下图为多天线端口情况下的资源栅格示意图1.2：图1.2两个空间层资源栅格上图红色方块为参考信号所处位置，而灰色的方块为空信号。
参考信号是为了让用户对信号质量进行测量以及信道估计所用，因此对于多天线端口的情况，在某一天线端口上存在参考信号的话，那么对应的另外的天线端口相应的位置就不能够传任何信号，以避免对参考信号造成干扰。
以上的帧格式对于所有的带宽情况都是一样的，他们不同的地方就是资源块数不一样，下表1.1列出了不同带宽下的资源块数：表1.1不同带宽下的资源块数带宽[MHz] 1.4 3 5 10 15 20 资源块数 6 15 25 50 75 1001.3 上行帧格式FDD LTE的上行帧结构在时隙以上层面完全和下行相同，而在时隙内结构也基本和下行相同，区别在于一个时隙包含7个DFT-S-OFDM 块，而非OFDM符号，这是因为上行采用的是SC-FDMA技术造成，为什么这里说是DFT-S-OFDM块呢？因为上行在做资源映射之前，做了一次DFT，相当于把时域的信号先扩展到所分配的频域资源上，再做IFFT，从而变换到时域（要深刻了解这个过程还是需要另外看点OFDMA，DFT-SFDM的知识），经过这两个过程后，实际上开始的一个时域上的符号，已经映射到所分配的所有频域资源上了，而在时域上被压缩了，这看起来就像一个单载波的信号，所以不再是单纯的一个符号了，它包含了多个符号的信息。
竭诚为您提供优质文档/双击可除lte学习积累总结篇一：LTe学习总结—常用参数详解LTe现阶段常用参数详解1、功率相关参数1.1、pb（天线端口信号功率比）功能含义：element）和TypeApDschepRe的比值。
该参数提供pDschepRe（TypeA）和pDschepRe（Typeb）的功率偏置信息（线性值）。
用于确定pDsch（Typeb）的发射功率。
若进行Rs功率boosting时，为了保持TypeA和TypebpDsch中的oFDm符号的功率平衡，需要根据天线配置情况和Rs功率boosting值根据下表确定该参数。
1，2，4天线端口下的小区级参数ρb/ρA取值：pb1个天线端口2个和4个天线端口015/414/5123/53/432/51/2对网络质量的影响：pb取值越大，Rs功率在原来的基础上抬升得越高，能获得更好的信道估计性能，增强pDsch的解调性能，但同时减少了pDsch（Typeb）的发射功率，合适的pb取值可以改善边缘用户速率，提高小区覆盖性能。
取值建议：11.2、pa（不含cRs的符号上pDsch的Re功率与cRs的Re功率比）功能含义：不含cRs的符号上pDsch的Re功率与cRs 的Re功率比对网络质量的影响：在cRs功率一定的情况下，增大该参数会增大数据Re功率取值建议：-31.3、preambleInitialReceivedTargetpower（初始接收目标功率(dbm)）功能含义：表示当pRAch前导格式为格式0时，enb期望的目标信号功率水平，由广播消息下发。
对网络质量的影响：该参数的设置和调整需要结合实际系统中的测量来进行。
该参数设置的偏高，会增加本小区的吞吐量，但是会降低整网的吞吐量；设置偏低，降低对邻区的干扰，导致本小区的吞吐量的降低，提高整网吞吐量。
取值建议：-100dbm~-104dbm1.4、preambleTransmax（前导码最大传输次数）功能含义：该参数表示前导传送最大次数。
1.系统消息定义系统消息system information 是指这样的一些信息：他表示的是当前小区或网络的一些特性及用户的一些公共特征，与特定用户无关。
通过接受系统的系统信息，移动用户可以得到当前网络，小区的一些基本特征，系统可以在小区中通过特定的系统广播，可以标识出小区的覆盖范围，给出特定的信道信息。
2.系统消息的类型系统消息可以分为3种类型，如下1. 主信息快（MIB ），由众多IE 组成，包含一定能够数量的最基本信息且被传输最多次数的信息2. 系统信息块（SIB1），由众多IE 组成，包含评估一个UE 是否被允许接入到一个小区的相关信息，并定义了其他ＳＩ的相关调度信息3. 系统信息（ＳＩ），有众多ＩＥ组成，用于传送一个或多个ＳＩＢ信元（ＳＩＢ２——ＳＩＢ８）３．系统消息的映射调度系统消息的调度4.系统消息的获取1.触发系统消息获取的原因UE应该在下列情况下应用系统消息的获取过程：在开机选择小区的时候，或在从另一种RAT进入E—UTRA之后，进行小区的选择或重选。
从丢失覆盖后恢复收到一个更新通知，系统消息已经改变超过最大有效时间（6小时）5.系统消息内容1.MIB（master information block）↓↓MIB（MasterInformationBlock）RRC-MSG..msg0> 07 00000111 T....struBCCH-BCH-Message//BCH传输消息......struBCCH-BCH-Message........message1> A8 101----- ..........dl-Bandwidth:n100 (5)：系统带宽（100RB，20MHz）..........phich-Config：PHICH配置信息---0---- ............phich-Duration:normal (0)----10-- ............phich-Resource:one (2) ：对应PHICH的参数Ng, ={1/6, 1/2, 1, 2}------002> E0 111000-- ..........systemFrameNumber:00111000(38):系统帧号------003> 00 00000000 ..........spare:0000000000(00 00)1.SIB1↓↓SIB1（SystemInformationBlock1）RRC-MSG..msg0> 06 00000110 T....struBCCH-DL-SCH-Message//SCH共享信道消息......struBCCH-DL-SCH-Message........message1> 50 0------- *..........c1-1------ *............systemInformationBlockType1--010--- *..............cellAccessRelatedInfo：小区接入相关信息-----0-- *................plmn-IdentityList------002> 51 0------- *..................PLMN-IdentityInfo....................plmn-Identity-1------ *......................mcc:460--0100-- ........................MCC-MNC-Digit:0x4 (4)------013> 80 10------ ........................MCC-MNC-Digit:0x6 (6)--0000-- ........................MCC-MNC-Digit:0x0 (0)......................mnc:00------0- *-------04> 01 000----- ........................MCC-MNC-Digit:0x0 (0)---0000- ........................MCC-MNC-Digit:0x0 (0)-------1 ....................cellReservedForOperatorUse:notReserved (1):小区非驻留5> 80 100000006> 0C 00001100 ................trackingAreaCode:1000000000001100(80 0C)：TAC7> 81 100000018> 61 011000019> 23 0010001110> D8 1101---- ...........cellIdentity:1000000101100001001000111101(08 16 12 3D)：CI----1--- ................cellBarred:notBarred (1)：小区未被禁止-----0-- ................intraFreqReselection:allowed (0)：同频重选允许------0- ................csg-Indication:FALSE..............cellSelectionInfo：小区选择信息-------0 *11> 1A 000110-- ................q-RxLevMin:-0x40 (-64)：最小电平？------1012> 70 0111---- ..............freqBandIndicator:0x28 (40)：使用频段//TDD频段号：36~42..............schedulingInfoList：指示SIB2~13的目录信息----000013> 10 0------- *................SchedulingInfo-001---- ..................si-Periodicity:rf16 (1)..................sib-MappingInfo：sib映射信息----000014> 81 1------- *-00000-- ....................SIB-Type:sibType3 (0)：SIB3..............tdd-Config------0115> 3E 0------- ................subframeAssignment:sa2 (2)：子帧配置类型SA2-0111--- ................specialSubframePatterns:ssp7 (7)：特殊子帧配置类型SSP7-----110 ..............si-WindowLength:ms40 (6)16> 30 00110--- ..............systemInfoValueTag:0x6 (6)-----000 *!! Can not explain:17> 00 0000000018> 00 0000000019> 00 000000002.SIB2IE SystemInformationBlockType2 包括公共信道和共享信道的信息。
TD-LTE学习笔记LTE接入网络组成：主要由E-UTRAN基站（eNode B）和接入网关(AGW)组成eNode B在Node B原有功能基础上，增加了RNC的物理层、MAC层、RRC、调度、接入控制、承载控制、移动性管理和相邻小区无线资源管理等功能，提供相当于原来的RLC/MAC/PHY以及RRC层的功能。
MME：移动性管理实体（Mobility Management Entity，MME）物理层技术传输技术：LTE物理层采用带有循环前缀（Cyclic Prefix，CP）的正交频分多址技术（OFDMA）作为下行多址方式，上行采用基于正交频分复用（OFDMA）传输技术的单载波频分多址（Single Carrier FDMA，SC-FDMA）峰均比低，子载波间隔为15kHz。
OFDM技术将少数宽带信道分成多数相互正交的窄带信道传输数据，子载波之间可以相互重叠。
这种技术不仅可以提高频谱利用率，还可以将宽带的频率选择性信道转化为多个并行的平坦衰落性窄带信道，从而达到抗多径干扰的目的LTE的核心网EPC(Evolved Packet Core)由MME，S-GW和P-GW组成无线接口协议栈根据用途分为用户平面协议栈和控制平面协议栈控制平面协议栈主要包括非接入层（Non‐Access Stratum，NAS）、无线资源控制子层（Radio Resource Control，RRC）、分组数据汇聚子层（Packet Date Convergence Protocol，PDCP）、无线链路控制子层（Radio Link Control，RLC）及媒体接入控制子层（Media Access Control，MAC）。
控制平面的主要功能由上层的RRC层和非接入子层（NAS）实现NAS控制协议实体位于终端UE和移动管理实体MME内，主要负责非接入层的管理和控制。
实现的功能包括：EPC承载管理，鉴权，产生LTE‐IDLE 状态下的寻呼消息，移动性管理，安全控制等。
CELL _ID=Enob_id*256+(1,2,3,4,5,6)诺西最多支持6个小区。
PCI=PSS+3*SSS(物理小区ID)（最多504个）是可复用，重复的小区。
LTE中的频点：频段：（D，F频段）D频段：2570—2620（50M）(BAND 38)注:国家给LTE划分的有120M带宽。
一般20M组网。
中心频点：（2590~2610）起始频点：35750，间隔100KHZ。
2570+0.1（X-37750）----中心频点计算。
F频段：(BAND 39)1880——1920（40M，TD公用，只有20M给LTE使用1880-1900）对应频点号起始：38350.E频段（室内使用）2300——2400MHZ（BAND 40）上下行指针配置支持2种。
0 1：31 2：22 3：1特殊指针配置：10：2：2 ——73：9：2 ——5LTE的传输模式：8种，现网中支持2，3，7，8模式间的转换基于：CQI和RICQI 信道质量信息的反馈。
0——15级。
RI:秩的概念。
（MAX_MIN(1.6——1.4)）。
测试中的指标RSRP:电平强度。
一般低于-100dBm为弱覆盖。
RSRQ:质量强度。
RSSI：信号接收强度SINR:载干比MCS下行的调制方式（PDCCH）：29——31对应重传。
（29用QPSK,31用16QAM）1——28对应编码方式1——10 QPSK11——16 16QAM 17——28 64QAM上行的调制方式()：1——10 （QPSK）11——20 （16QAM）21——28 (64QAM)但将21——24也用16QAM。
加载加扰和好中差点的选取加扰级别：（上行）一：50%+上行IOT抬升5Db 二：70%+上行iot抬升8db 三：100%+上行iot抬升12db好中差选取点：（基于SINR。
）极好点：>22db好点：15——20中点：5——10db差点：-5——0db。
1.系统消息汇总：2.各系统状态转移图3.核心网UE标识4.RRC过程总结5.测量事件汇总6.RRU类型查询1、选择DBS3900LTE：2、查询RRU所在的柜号、框号、槽位号，命令：DSP BRD;3 查询RRU的类型，命令：执行F9：7.A38.核心网信令跟踪解除LST UTRCTSK:;RMV UTRCTSK:IDTYPE=1,IMSI="460025343000020";9.小区间干扰协调(ICIC)小区间干扰原因●由于OFDMA/SC-FDMA本身固有的特点，即一个小区内所有UE使用的RB（ResourceBlock）彼此正交，所以小区内干扰很小。
但由于频率复用因子为1，即所有小区都可以使用整个系统频带，导致小区间的干扰不可忽视。
ICIC分类●根据ICIC是否动态调整边缘频带资源，ICIC分为静态ICIC和动态ICIC。
●根据ICIC的作用范围，分为下行ICIC和上行ICIC●下行静态ICIC包括如下过程。
●网络规划时将每个小区的整个频带划分为边缘频带和中心频带，相邻小区的边缘频带互相正交。
●根据负载评估的结果，下行ICIC判定是否阻塞RB。
若阻塞部分中心频带的RB，则可以减少对邻区的干扰。
●根据UE上报的RSRP和小区负载评估，调整用户类型。
初始接入默认是CCU，初始切换进入默认是CEU。
●下行静态ICIC向下行调度提供用户类型和频带信息，以及被阻塞RB的信息。
下行调度为CCU在中心频带上分配资源，为CEU在边缘频带上分配资源。
这样对邻区干扰较大的CEU被限制在互相正交的边缘频带上，减少了邻区干扰。
●下行静态ICIC向下行功率控制提供用户类型。
下行功率控制根据用户类型分别为CCU和CEU设定固定功率值。
10.多天线支持MIMO是LTE系统的重要技术，它是指在发送端和接收端同时采用多根天线。
理论计算表明，信道容量随发送端和接收端最小天线数目线性增长，故MIMO模式下信道容量大于单天线模式下的信道容量。
MIMO能够更好地利用空间维度的资源、提高频谱效率。
使信号在空间获得阵列增益、分集增益、复用增益和干扰抵消增益等，从而获得更大的系统容量、更广的覆盖和更高的用户速率11.如何查询是双模站点2、LTE侧查询机框的电子串号3、TD侧查询机框的电子串号(LMT侧查询命令：DSP ELABEL。
RNC侧查询命令：LST TNODEBESN)12.X2接口配置第一步：配置下一跳IP地址（下一跳IP地址通过LST IPRT查询）下一跳IP地址，为UGW和USN外部接口的IP地址（在eNB和核心网之间没有路由器的情况下），如果有路由器，则下一跳地址为与eNB相连接的第一个路由器的IP地址，其实就是配置一个中转路由地址第二步：打开X2自建立开关步骤三：配置X2信令面IP（基站IP地址通过LST DEVIP查询）步骤四：配置X2用户面IP（基站IP地址通过LST DEVIP查询）13.CHR常见释放原因14.关于TM模式1、什么是TM？TM，Transmission mode，发射模式，代表下行信号的发射方式，是LTE中的一个重要术语。
LTE的发射模式分为发射分集、MIMO、波束赋形等种类，还可以细分一些子类型。
TM与LTE的天线类型密切相关。
在TS36.213中定义了各种发射模式，其中R8定义了7种，分别称为TM1~TM7，R9增加了一种TM8，R10又增加了一种TM9。
2、TM有哪些方式？TM1：单发射天线SIMOTM2：发射分集, 有时也可以看到TxD的提法。
TM3：开环MIMO（SU-MIMO）,有时也可以看到OLSM：Open Loop Spatial Multiplexing的提法。
TM4：闭环MIMO（SU-MIMO）,有时也可以看到CLSM：Close Loop Spatial Multiplexing的提法。
TM5：多用户MIMO（MU-MIMO）TM6：单层的闭环MIMO（SU-MIMO）TM7：单层波束赋形TM8：双层波束赋形：R9TM9：8层发射：R103、各个TM模式的特点TM1就是目前传统的方式。
TM2需要两个功放，现在作为LTE的标准配置。
发射分集的优点是可以改善边界的覆盖效果。
TM3也是LTE的标准配置，实现起来相对简单。
MIMO的优点是可以提高合适区域内用户的速率，增加业务容量。
TM4的效果比TM3好（低速），但需要终端反馈，高速时不适用。
目前TM4不作为必选方式。
TM5理论上效率最高，但是实际上很难实现，可能是水中月、镜中花。
TM6与TM4类似，不知道为什么要搞这样一种方式？关于TM6，由于其只有一层，因此不是空间复用，而是一种波束赋形。
当然TM6的波束赋形与TM7不同，其波束的图样很少，而且需要反馈，比较适合FDD 的场合。
TM7是TDD特有的方式，与TD-SCDMA接轨，因此也是TD-LTE测试中必选的。
TM8、TM9还在研发阶段。
4、TM的学习过程TM是LTE中非常复杂的一部分内容，因此我一直没有作为学习的重点，希望放在最后来突破。
不过，有些时候，事情并不像人计划的那样，拖在最后的内容也许也是摆脱不了的。
TM之所以摆脱不了，主要与中国的国情有关，就是8天线。
在TD-LTE的试验网中，除了TM2、TM3，还引入了TM7，这个TM7，就是专门针对8天线的。
在学习过程中，主要的问题是各种术语，比如码字、码本、层、秩、流，混淆在一起，给学习带来很大的麻烦。
罗列一下遇到的问题：1. 码字、码本都有一个码，是一回事吗？2. 明明TM7英文是单层，翻译为单流；明明TM8英文是双层，翻译为双流。
而流是不是码字呢？谁也不肯给个清晰的答案。
3. 发射分集、空间复用、波束赋形，对同一套天线而言是可以互相切换的吗？也就是TM模式之间能否切换？4. 8天线与2天线的实现方法区别在哪里？5. 控制信息与业务信息的发送方式差别在哪里？8天线与2天线有差异吗？5、码本与码字有什么区别？在LTE下行信号发射过程中，常遇到码本Codebook和码字Codeword，这两个术语尽管都有码，内容却相差十万八千里。
LTE中的码字与WCDMA中的码字没有半点关系，LTE中码字Codeword实际上应该是HSPA中的Dataflow 的意思，也就是数据流。
LTE最多可以处理两个数据流，也就是两个码字。
这两个数据流是独立的，互不相关，从这个意义上说，与WCDMA中正交的码字倒是很相似。
LTE的每个码字对应的数据流都有相应的反馈：CQI。
码本则是另外一回事，由于下行信号在发射前需要预编码，以适应多天线以及信道。
为了减少终端的反馈量，LTE采用预先定义好的预编码矩阵。
从这个意思上说，类似于HSPA中的CQI。
终端通过PMI反馈码本信息。
6、层、秩、流有什么区别？流、秩、层是LTE下行信号发射过程中常用的术语。
秩（Rank）是空间的维度，也就是空间的正交性。
如果秩为1，代表只能传一路独立的信号；秩为2，代表能同时传两路独立的信号。
秩实际上指的是信道传输矩阵，秩的数量小于等于天线端口的数量，也小于等于接收天线的数量。
通过秩可以得到层layer，秩=层，而在LTE中，把层翻译为流。
因此，所谓TM8双流，其实英文中是Dual layer。
对于双极化2天线，最大的秩为2；对于双极化8天线，最大的秩还是2。
当然，如果基站、终端都采用单极化的4天线，最大秩可以达到4。
15.关于帧结构1、TD-LTE的时间单位与FDD不同，TD-LTE增加了一种时间单位：半帧，半帧等于5ms，包含5个子帧。
半帧是为了与TD-SCDMA 的5ms帧兼容，缺点是会增加一个特殊子帧，导致利用率下降。
目前的TD-LTE系统普遍基于半帧，因此半帧实际上成为TD-LTE的周期。
16.关于L TE频率和频点的计算如下：例如查询39#频段为F频段，40#为E频段。
如查询40#频段2350的频点号，F*DL=2350；F*DL_LOW=2300；N*OFFS-DL=38650，所以频点N*DL=（2350-2300）/0.1+38650=39150.宏站（1890-1880）*10+38250=38350室分（2360-2300）*10+38650=38950目前LTE频段划分如下：17.L TE系统信令流和数据流18.单个RE(子载波的计算)以3158为类，12个PACH共96W，TDS与LTE各用40W(防止RRU满功率发射)，折合成单PACH为5W。
故为37dbm。
均分为1200个子载波，以及PB，故为9.2（1RE）19.发射分集、空间复用、单流、双流的区别发射分集就是两个天线端口发射同样的数据，也就是说用户收到的数据理论增加3dB 增益。
（边缘用户适宜）空间复用就是两个天线端口发射不同的数据，也就是说用户下载的速率会有所提高。
单流无法实现发射分集以及空间复用。
而双流即可自适应选择TM模式。
20.关于频段及频点1、TD-LTE频段根据规范36.101的表5.5-1，TDD可用的频段从33到40号，有8个。
其中国内目前可用的是No.38：2.57~2.62GHz，与欧洲相同；No.39：1.88~1.92GHz，这是国内TD-SCDMA的频段；No.40：2.3~2.4GHz，可全球漫游。
世博会时TD-LTE用的是室外No.38频段，室内No.40频段。
本次中国移动的TD-LTE试验网采用的还是室外No.38频段，室内No.40频段。
杭州移动TD-LTE目前使用的是No.39频段。
考虑到与TD-SCDMA的协调，国内No.38 频段现在称为D频段，No.40 频段现在称为E频段，No.39 频段现在称为F频段。
2、TD-LTE频点号是如何定义的？TD-LTE的频点号称为EARFCN，也就是在ARFCN基础上做了改进。
EARFCN与频率之间不再是直接对应，而是增加了一个偏置（起始值），以保证各个频段的EARFCN编号连续。
参见TS36.101的Table 5.7.3-1。
FDD的EARFCN从0~35999，TDD的EARFCN从36000~65531。
目前国内使用的38频段，EARFCN的起始值为37750，频率的起始值为2.57GHz，每100kHz对应一个频点号。
比如2.6GHz，对应的EARFCN就是37750+300=38050。
40频段，EARFCN的起始值为38650，频率的起始值为2.3GHz，每100kHz对应一个频点号。
比如2.36GHz，对应的EARFCN就是38650+600=39250。
39频段，EARFCN的起始值为38250，频率的起始值为1.88GHz，每100kHz对应一个频点号。
比如1.89GHz，对应的EARFCN就是38250+100=38350。
