机房专业空调技术要求

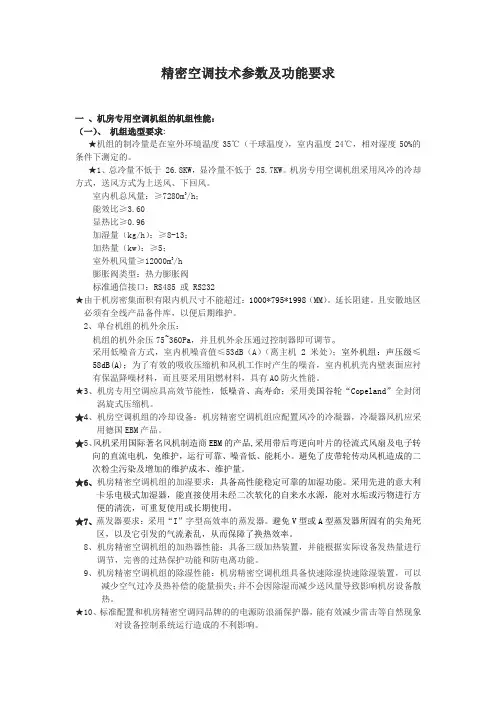

精密空调技术参数及功能要求一、机房专用空调机组的机组性能：（一）、机组选型要求:★机组的制冷量是在室外环境温度35℃（干球温度），室内温度24℃，相对湿度50%的条件下测定的。

★1、总冷量不低于 26.8KW，显冷量不低于 25.7KW。

机房专用空调机组采用风冷的冷却方式，送风方式为上送风、下回风。

室内机总风量：≥7280m3/h；能效比≥3.60显热比≥0.96加湿量（kg/h）：≥8-13；加热量（kw）：≥5；室外机风量≥12000m3/h膨胀阀类型：热力膨胀阀标准通信接口：RS485 或 RS232★由于机房密集面积有限内机尺寸不能超过：1000*795*1998（MM）。

延长阻建。

且安徽地区必须有全线产品备件库，以便后期维护。

2、单台机组的机外余压：机组的机外余压75~360Pa，并且机外余压通过控制器即可调节。

采用低噪音方式，室内机噪音值≤53dB（A）（离主机2米处）；室外机组：声压级≤58dB(A)；为了有效的吸收压缩机和风机工作时产生的噪音，室内机机壳内壁表面应衬有保温降噪材料，而且要采用阻燃材料，具有AO防火性能。

★3、机房专用空调应具高效节能性，低噪音、高寿命；采用美国谷轮“Copeland”全封闭涡旋式压缩机。

★4、机房空调机组的冷却设备：机房精密空调机组应配置风冷的冷凝器，冷凝器风机应采用德国EBM产品。

★5、风机采用国际著名风机制造商EBM的产品,采用带后弯逆向叶片的径流式风扇及电子转向的直流电机，免维护，运行可靠、噪音低、能耗小。

避免了皮带轮传动风机造成的二次粉尘污染及增加的维护成本、维护量。

★6、机房精密空调机组的加湿要求：具备高性能稳定可靠的加湿功能。

采用先进的意大利卡乐电极式加湿器，能直接使用未经二次软化的自来水水源，能对水垢或污物进行方便的清洗，可重复使用或长期使用。

★7、蒸发器要求：采用“I”字型高效率的蒸发器。

避免V型或A型蒸发器所固有的尖角死区，以及它引发的气流紊乱，从而保障了换热效率。

制冷系统设计环境设计参数空调系统以《采暖通风与空气调节设计规范》GB50019-2003、《数据中心设计规范》GB50174-2017、《数据中心用恒温恒湿空调系统》YD/T2061-2009 及《核心机房节能热管理技术规范》QB-H-001-2009 等国家及行业标准规范作为设计依据，总体把握安全可靠、节能环保、经济合理的设计原则，同时兼顾施工方便快捷、维护简便易行。

1.1气流组织设计按照现行《数据中心设计规范》GB50174-2017标准，设备布局与气流组织设计原则：机房设备规划布局以“先冷设备、后冷环境”为指导原则，贯彻“冷热通道独立设置”的要求，机房内划分出间隔的冷热通道。

机柜布置采用“面对面、背对背”的排列方式，相邻两列设备的吸风面(正面)安装在冷通道上，排风面(背面)安装在热通道上，实现分隔冷热气流，形成良好的气流组织，提高空调的制冷效率。

封闭系统可以用来隔离热通道（hot aisle）和冷通道（cold aisle），防止热空气和冷空气混合。

封闭系统像一个物理屏障一样，将热通道与冷通道分开。

封闭冷通道就是对机房的冷通道进行隔离，以便于更好地控制气流，阻止冷热气流的混合，不会导致冷却资源的浪费。

数据中心空调负荷计算通过统计各类服务器设备的数量及比例我们就能进行整体数据中心设备冷负荷的计算。

本次项目的设备布置采用业界主流实用的冷热通道分离，微模块采用密闭热通道方案。

采用行间级精密空调，采用前送风，后回风模式IT设备显冷负荷在本项目中，我们把数据中心区域根据不同的设备细分为2类：网络机柜--2KW/Rack；标准服务器机柜--3~4KW/Rack；精密空调制冷量计算公式如下1、机房面积S=100m²，每台IT设备柜按3Kw、网络柜按2KW负载量进行估算，设备总功率为32KW，冷通道空调总制冷量=设备热负荷（设备总功率*热量转换系数）=32*0.9=35.6KW，为确保精密空调系统的效率和尽可能延长空调的使用寿命，一般情况下最佳负载功率应为空调制冷量的80%左右，则精密空调的最小制冷量可估算为35.6/0.8=44.4KW。

机房专用空调系统技术要求1.系统要求1.1本空调系统应为进口、中外合资企业生产的国际知名品牌的多联式空调（热泵）系统，夏季运行给房间供冷风，冬季空调供暖。

1.2系统要确保室内温度：夏季室内温度22度~26度，冬季不低于18度。

1.3空调制冷剂要求使用R410A新冷媒，应具有优于R22冷媒的性能，保证空调设备能达到更高的COP值。

1.4厂家提供的空调设备应选用生产信誉、质量较好的产品，考虑正常的保养维修更换零部件方面不会对业主造成延迟和导致不方便和损失，最好选用中国产合资产品。

进口品必须做出书面承诺保证货期并出具书面的零部件库存证明。

1.5空调室内外机以及压缩机等重要零部件均应由同一厂家制造、装配。

1.6生产厂家需对售后服务做出书面承诺。

2.总体技术要求2.1机组应为智能变频多联式空调机组。

2.2机组应确保运行安全可靠，操作和维修简便，维护费用低；并且系统安装简便，配管尺寸小，安装成本低。

各种重要的元器件均应有保护系统。

2.3所有设备必须是通过ISO9000质量体系认证和ISO14001环保体系认证的生产厂家制造的全新的产品。

2.4提供必要的国家相关机构出具的产品认证，以证明所提供的产品符合国家相关标准，厂家制造空调设备需要有至少五年以上的经验。

（在制造厂家的资格声明中体现）2.5空调运转环境温度范围：夏季的运转制冷范围为：-5℃～43℃冬季的运转制热范围为：-20℃～15.5℃2.6投标人须提供在-12℃运行时制热的衰减量。

2.7设备具有较高的性能系数，标况下平均COP：制冷cop>3.1；制热 cop>3.8。

（COP值根据项目具体匹数具体计算）2.8空调设备选用低噪音节能设备，保温采用高效保温材料。

空调系统安装简便，配管尺寸经济、合理，布管优化。

2.9投标人须提出安装方案，详细的施工组织设计，室内外机安装保证牢固，且不影响建筑物其他功能，不影响大楼立面美观。

2.10容量在21000kal/h以下的室外机以及所有的室内机需通过国家3C认证。

精密空调安装规范篇一：机房精密专用空调技术指标及安装要求机房精密专用空调技术指标及安装要求一、机房专用精密空调技术指标（60kw）：1．数量：二台。

2．显热比（SHR）：0.90。

3．能效比（EER）： 3.6。

4．温度控制精度：±0.5°C。

5．湿度控制精度：±2%。

6．双冷源设备双循环（2个压缩机）/台，送风系统应为双风机双电机。

7．制冷功率60KW左右。

8．送风方式：下送风；风量：不小于每小时16000立方米；最大平均机外余压：不小于350帕。

9．噪声：不大于60dB。

10．加湿量：不小于10㎏/h; 加热功率：不小于15kw。

11．室外冷凝器技术要求：转速由压力控制；散热面积大，效果好。

冷凝器配置应满足室外环境工况要求：夏季最高（正西方向）45℃、冬天最低 -20℃。

12．室内机应配备漏水检测装置，对制冷系统、风机系统、电气控制系统、微处理机控制系统、通讯系统、加湿系统、加热系统的异常情况及时报警并保护。

13．设备颜色：灰色。

14．设备保修期：1年。

二、安装技术要求：1．设备由投标方负责运输到用户指定安装地点并安装就位，投标前应考察现场，确定方案，否则为废标。

2．由于管路较长，必要时需对铜管管径进行修正，工艺应采用优质硬直铜管焊接，壁厚度不小于1.5mm。

3．免费提供监控通讯协议。

4．投标时提供安装材料规格、型号、数量明细单。

5．空调安装位置为CDAS一层机房。

投标方负责：空调电源电缆（YJV型电缆沿地板下原有动力线槽敷设并接图中动力配电柜）、上下水管路接入通风机房内、地面防水处理、室内外墙洞及封堵、室内机架及地板处理、室外机放置于楼西侧设备平台上、空调设备之间的管路及线缆连接，空调室内外最长距离为70米。

6. 2008年7月23日（星期三）上午9：00看现场，，电话：三、资质与服务要求1．供应商应提供安装资质和代理品牌资质证明。

2．售后服务期响应时间为3小时以内。
