透射式烟度计技术报告

法 实现 烟 度计 转速 示 值误 差 检 定 ． 采 用 柴油 发 动机 转 而
速 表 检 定 装 置 检 定 ． 试 验 验 证 方 法 简 单 可 行 ， 数 准 经 读
由 于汽 车工业 的飞 速发 展 ． 汽 车尾 气 排放 的检 测 对
要 求 也 越来 越 高 因此 ， 国家 修 订 发 布 了Ｇ ３ ７— ９ ９ Ｂ ８４ １９
即为检 定值
确 可靠
８增 加 了示 值重 复 性 要 求 ． 消 烟度 计 的 稳定 性 要 ． 取 求 对 于动 态 测量 仪 器透 射 式 烟度 计 来说 。 值重 复 性 示 是很 重 要 的技 术参 数 。 旧规 程 中的稳 定 性 检定方 法 可 而
操作 性 差 ９ 对 旧 规 程 中 的 烟 度 计 测 量 电路 的 响 应 时 间 、 ． 转 速示 值 误 差 、烟 度 计 显 示 的 被 测 烟 气 温度 值 等 计 量 性
三 、 定 规 程 中 的 主 要 内 容 解 读 检
检 定规 程 （ 以下 简称 “ 规 程 ” 通 过审 定 。 国家 质检 总 新 ） 经
局批 准 ．该 规 程 于２ １ 年 １ １ ｌ 式 发 布 ．０ ０ 月 １ ００ 月 正 Ｅ ２ １ 年７
日实 施
二 、 要 修 订 内 容 及 说 明 主
起 草小 组 的共 同努 力下 ，Ｊ ９ ６ ２ １ 《 射式 烟度 计 》 ＪＧ ７ — ０ ０ 透
能 的 检 定 方 法 作 出修 改 ， 加 完 善 、 理 ， 具 有 可操 更 合 更
作 性 １ ． 定烟 度计 示 值误 差 测量 结果 的不确 定 度评 定 ， ０检 使 之评 定 合 理 、 学 、 算 准确 。 科 计
比Ｊ 透 射 比ｒ １ ７ 、 ７ ＋ ： “． 准 光通 道有 效 长度 的 吸收 比 ” ３６标

供应透射式烟度计VEM-100技术参数及配置VEM-100透射式烟度计是用于检测压燃式（柴油）发动机排气（排烟）中可见污染物的便携式智能化仪器。

本产品按照《GB 3847-2018 柴油车污染物排放限值及测量方法（自由加速法及加载减速法）》中相关规定，对柴油车或柴油发动机排气中可见污染物进行连续采样，可实时监测光吸收系数、光吸收比（不透光度）、一氧化氮浓度等污染相关参数，配备独立平板电脑，可实现对仪器的远程操作，使用方便。

应用领域：环境保护部门、机动车检测站、发动机制造厂、汽车制造厂、汽车修理厂等单位使用。

很好的性能：1、产品内置温度补偿功能，在高寒、高热的恶劣环境下同样稳定运行。

2、更精准的分辨率，帮助客户实现更高要求检测。

光吸收系数k分辨力可达0.001m-1，光吸收比N分辨力可达0.01%。

3、选配气体分析模块，可实现光吸收系数与NOx等气体同主机同时测量。

4、具备自检功能，减少检测误差。

5、预留背压传感器接口，实时监测尾气排放动态压力。

简单的操作：1、平板远程操控，具备气路自动切换功能，单人即可完成整个测试操作，减少人员需求。

2、采用工业级WIFI模块，支持远距离长时间操作，连接稳定，最远距离可达100米。

智能的软件：1、可实时读取转速、油温等状态参数，并与不透光度数据同步分析。

2、多参数曲线图同时展示，光吸收系数、光吸收比、发动机转速可以同时显示在一张图上，便于比较观察，且可规避测试作假。

3、具有蓝牙打印功能,具备二维码分享检测结果功能。

4、具备监测数据实时上传平台功能，实现远程数据管理。

便捷的配备：1、仪器体积小（470×195×280 mm），重量轻（约7.5kg），单人单手即可提起操作。

2、配备安全保护航空箱，仅相当于行李箱大小，方便检测人员现场检测。

周到的服务：1、不间断售后服务，产品一经报修，即配送新机，保障用户检测使用需求。

车辆工程技术1车辆技术透射式烟度计光通道有效长度测量方法邱长缨（佛山市南华仪器股份有限公司,广东 佛山 528251）摘　要：本文介绍了三种透射式烟度计光通道有效长度测量方法，并通过实际试验进行分析比较，得出各种方法的优缺点。

试验结果表明，稳态比较法是最优的光通道有效长度测量方法。

关键词：机动车排放检测；透射式烟度计；光通道有效长度；吸收比；光吸收系数0　前言近年来车辆排气污染已成为主要的城市空气污染，国家对机动车排放要求也越来越严格。

我国于2018年发布了GB36886、GB3847等标准，对柴油发动机排气污染物的检测限值已大大降低，透射式烟度计已成为柴油机动车排放检测不可缺少的仪器。

其中光通道有效长度是一项非常重要的参数，它直接影响测量的准确性。

因此光通道有效长度测量已成为透射式烟度计研发及认证过程中重要的一环。

1　透射式烟度计测量原理见图1，烟气由进气口进入测量室，然后分成左右两部分，再经左右风帘出口排出外部。

风帘减少烟气对透镜地污染。

发光二极管发出的光通过左透镜、测量室、右透镜，汇聚于光电转换器上。

烟气浓度量越高，光衰减越大，光电转换器的电信号就越弱，烟气对环境的污染程度越大。

图1　透射式烟度计的测量原理光源发出的光穿过充满烟气测量区到达光接收器的传输百分比定义为透射比τ。

%1000×ΦΦ=τ （1）式中：Φ——穿过烟气的测量区到达接收器上的光通量，单位：lm；0Φ——穿过干净空气的测量区到达接收器上的光通量，单位：lm。

光穿过充满烟气的测量区到达接收器的光传输衰减率定义为吸收比N。

1N τ=− （2）不同厂家仪器，烟气通过的测量有效区域的长度是不同的，所测得的N 值也是不同的。

为便于比较，引入光吸收系数k（Beer-Lambert 定律确定的系数），用以衡量烟气地污染程度，单位：m -1。

()()11ln ln 1k N L Lτ=−=−− （3）式中：L——光通道有效长度。

MQY-202透射式烟度计产品介绍2018-11-14
MQY-202透射式烟度计产品介绍
一、产品简介 1.1 产品介绍
MQY-202 型透射式烟度计（不透光烟度计）是一种分流式透射式烟度计，符合《GB3847 车用压燃式发动机和压燃式发动机汽车排气烟度排放限制及测量方法》中对透射式烟度计的要求，同时也符合JT/T506交通行业对透射式烟度计的要求。

本产品采用先进的测量技术，适合于环境保护部门、机动车检测站、汽车制造厂、汽车修理厂等单位使用。

1.2 产品特点
1) 取样式（分流式）测量方式。

采用“空气气幕”保护技术，使光学系统免遭排烟的污染。

测量室恒温控制，防止排气中水份冷凝，影响测量结果。

2) 配备RS485接口与外部计算机通信。

3) 可选配移动电源。

4) 可选配蓝牙接口。

5）可选配温湿度传感器。

项目吸收比(N) 光吸收系数(K) 烟气温度单位 % m -1 ℃ 测量范围 0~98.60 0~16.08 0~150 分辨率 0.01 0.01
1 最大允许误差 (绝对误差)
±2.0
±5
光通道有效长度光通道等效长度
430mm
环境条件气压
80.0 kPa~110.0kPa 温度0℃~40℃ 湿度≤95％工作电源DC 24V 消耗功率
130W
外形尺寸（长×宽×高）525×170×332 mm 仪器重量
约6kg
二、产品于检测站应用方案
鸣泉产品。

电子产品世界非道路移动机械透射式烟度计研究与实现Research and realization of the transmission smoke meter of non-road mobile machine刘松良 （广东机电职业技术学院，广州 510700）摘 要：透射式烟度计因使用安全和高效，以及测量非道路移动机械颗粒排放准确度高等优点得到广泛应用。

但非道路移动机械工作地点和环境特殊，因此，透光式烟度计的设计要求非常苛刻。

通过分析非道路移动机械的工作机理，使用最优化设计方法来研发透射式烟度计，从而使测量结果取得较好的精确度。

关键词：非道路移动机械；透射式烟度计；自由加速烟度；最优化设计方法；柴油机0 引言非道路移动机械是社会主义现代化建设的重要装备，广泛应用在矿山开采、路桥建设和城市建筑中，如沥青摊铺机械、挖掘机械、铲土运输机械、起重机械、叉车、压实机械、路面施工与养护机械、混凝土机械、掘进机械、桩工机械、高空作业机械、凿岩机械等。

近年来，随着我国城市化进程加快，非道路移动机械总量猛增，加上非道路移动机械以柴油机为动力、工况复杂且排放控制技术水平较差，尾气排放比道路车辆高许多。

非道路移动机械排出的颗粒物大且含有多种有毒物质，已成为大气污染环境、危害人民身体健康的主要来源之一。

2020年，我国对新生产非道路移动机械实施国四排放标准；有鉴于此，本文主要采用最优化设计方法来研发透射式烟度计，用于非道路移动机械颗粒排放的检测，并以此来衡量非道路移动机械的颗粒排放水平。

透射式烟度计具有操作简便、响应速度快、适应性好、安全可靠等优点。

1 非道路移动机械烟度检测原理和方法由于非道路移动机械的特殊性，自由加速工况排气烟度测试更适合非道路移动机械的烟度测量。

自由加速烟度测试要求在很短的时间内迅速使柴油机的喷油量达到最大（油门踏板1 s踩到底），使柴油机急剧加速至最高额定转速并保持最高转速3 s，然后立即松开油门踏板，使柴油机恢复至怠速状态。

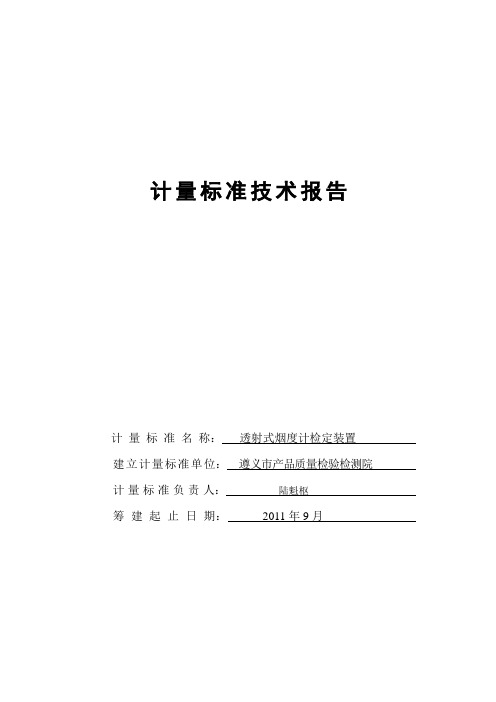

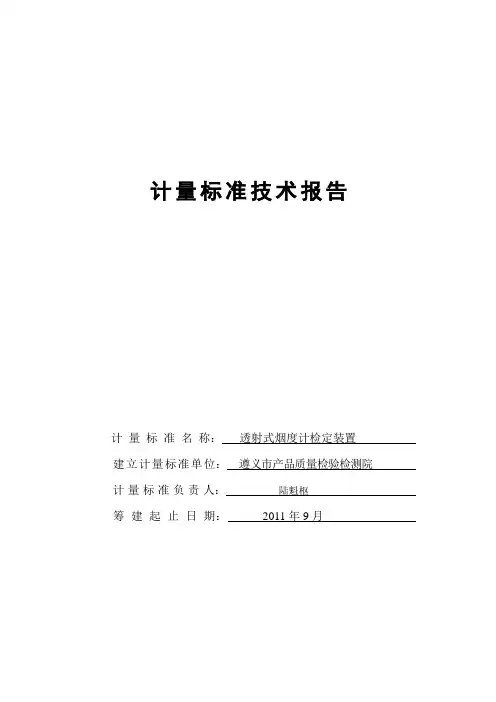

计量标准技术报告计量标准名称：透射式烟度计检定装置建立计量标准单位：遵义市产品质量检验检测院计量标准负责人：陆魁枢筹建起止日期：2011年9月目录一、建标计量标准的目的 (1)二、计量标准的工作原理及其组成 (1)三、选用的计量标准器及主要配套设备 (2)四、计量标准的主要技术指标 (3)五、环境条件 (3)六、计量标准的量值溯源和传递框图 (4)七、计量标准的测量重复性考核 (5)八、计量标准的稳定性考核 (6)九、测量不确定度评定 (7)十、检定或校准结果的验证 (10)十一、结论 (11)十二、附加说明 (11)投射式烟度计测量不确定度评定1适用范围适用于机动车检测用投射式烟度计的首次检定、后续检定和使用中检验结果不确定度的评定与表示。

2引用文件① JJG976-2010《透射式烟度计》计量检定规程 ② JJF1059-1999《测量不确定度评定与表示》 ③ JJF1033-2008《计量标准考核规范》3 测量方法检定烟度计吸收比N 示值误差时，标准中性滤光片为标准器。

当标准中性滤光片为某一标准透射比时，读取烟度计相应的吸收比N 示值，按公式＝ N –（1－ ）计算烟度计示值误差（输入量为烟度计吸收比示值N 、标准中性滤光片标准透射比，由此而计算出透射式烟度计的绝对示值误差。

4数学模型＝ N – （1－ ）式中：— 烟度计的吸收比N 示值误差；N — 烟度计的吸收比示值；— 标准中性滤光片的标准透射比值；用F 代表N,用f 代表因为各分量N 、 互不相关，由不确定度传播律得：)()()(222f u F u u +=∆5、不确定度分量的评定5.1被检烟度计引入的不确定度分量)(N u 主要来源于烟度计的测量结果的重复性及数显仪器的示值量化误差5.1.1被检烟度计的测量重复性引入的不确定度分量)(F u为得到本计量标准的重复性，用检定装置连续检定10次，所得测量各值如下： i F —每次测量的值，在以下的计算中标准中性滤光片示值f =50% ，被检透射式烟度计10次测试的平均值=i F 50%进行。

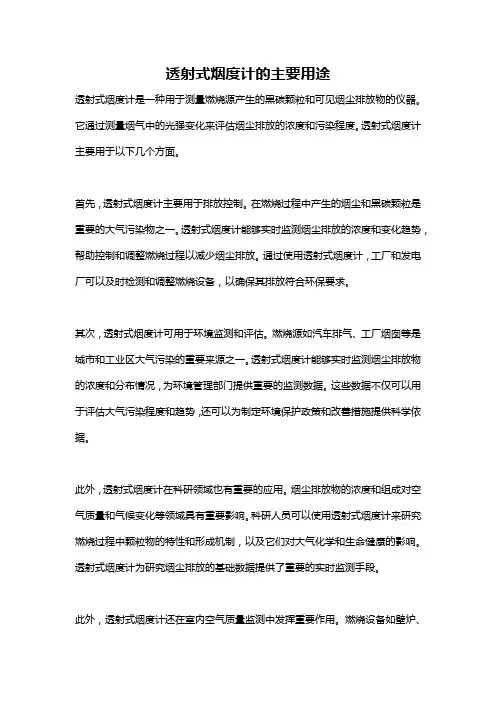

透射式烟度计的主要用途透射式烟度计是一种用于测量燃烧源产生的黑碳颗粒和可见烟尘排放物的仪器。

它通过测量烟气中的光强变化来评估烟尘排放的浓度和污染程度。

透射式烟度计主要用于以下几个方面。

首先，透射式烟度计主要用于排放控制。

在燃烧过程中产生的烟尘和黑碳颗粒是重要的大气污染物之一。

透射式烟度计能够实时监测烟尘排放的浓度和变化趋势，帮助控制和调整燃烧过程以减少烟尘排放。

通过使用透射式烟度计，工厂和发电厂可以及时检测和调整燃烧设备，以确保其排放符合环保要求。

其次，透射式烟度计可用于环境监测和评估。

燃烧源如汽车排气、工厂烟囱等是城市和工业区大气污染的重要来源之一。

透射式烟度计能够实时监测烟尘排放物的浓度和分布情况，为环境管理部门提供重要的监测数据。

这些数据不仅可以用于评估大气污染程度和趋势，还可以为制定环境保护政策和改善措施提供科学依据。

此外，透射式烟度计在科研领域也有重要的应用。

烟尘排放物的浓度和组成对空气质量和气候变化等领域具有重要影响。

科研人员可以使用透射式烟度计来研究燃烧过程中颗粒物的特性和形成机制，以及它们对大气化学和生命健康的影响。

透射式烟度计为研究烟尘排放的基础数据提供了重要的实时监测手段。

此外，透射式烟度计还在室内空气质量监测中发挥重要作用。

燃烧设备如壁炉、燃气灶等产生的烟尘和有害气体对室内空气质量有重要影响。

透射式烟度计可以用于实时监测室内空气中的烟尘浓度，提醒用户是否需要更换过滤器、通风或停止使用燃烧设备，以保障室内空气和居民的健康。

最后，透射式烟度计还可以用于燃烧设备的性能评估和优化。

对于工业炉窑、锅炉等燃烧设备，透射式烟度计可以实时监测烟尘排放的浓度和变化，帮助评估燃烧过程的效率和性能，并提供改进措施和优化建议。

通过使用透射式烟度计，工厂和企业可以降低能源消耗、减少污染物排放，实现可持续发展和环境保护的目标。

综上所述，透射式烟度计是一种用于测量燃烧源排放的烟尘和黑碳颗粒的仪器，主要用于排放控制、环境监测、室内空气质量监测、科研和燃烧设备性能评估等方面。

图６ Ｂ组 ｃ ０ ＝Ｏ ． ８ Ｃ比对 结 果
定差别 ， 对比对工作造成一定难度。在 比对过程 中部 分实验 室在数 据处理 ， 修 约等方 面还 存在 一些 问题 ， 如 需 要对数据 有效 位数保 留几 位方 面表 述 不 够 正 确 ， 另 外 在 结果 报告 或计算 中可 能 由于粗 心 ， 使 一 些 数 据 出 现 小 数 点位数 错误等 ， 因此 部分 实验室 对 比对报 告进行 了修正 。
式中： △ 一 被检 （ 校） 透 射式 烟度计 的吸 收 比示值 误
差， ％ ；
一
数显式烟度计的吸收 比 Ⅳ 的分 辩力为 ０ ． １ ％， 其量 化误差以等概率分布（ 矩形分布） 落在宽度为（ ０ ． ０ ５ ％） ／ ２
０ ． ０ ２ ５ ％的 区间 内。考 虑其 引入 的标准 不确定 度 为 （ 下转第 ７ ９页 ）
烟度计 的测 量结果 重复 『 生 及 数显 仪器 的示值 量化 误 差 。
（ １ ） 测量结 果重 复性
测量结果 重 复性 可 以通 过连 续 测 量得 到 的测 量 列 ，
采 用 Ａ类评定方 法进行 。
１ ． ４ 测 量 方法 ： 被检 （ 校） 透 射 式烟 度计 开 机预 热 、 调零 后， 将 标 准 中性 滤光 片插入 规定部 位 ， 读 取透射式 烟度 计 吸 收 比示 值 ， 按式（ １ ） 计 算 各检定点 示值误 差 。
差， ％；
实 际测量 时 ， 在重 复条件 下连 续测量 ３次 ， 以 ３次 测
噩一第 ｉ 检定点， 透射式烟度计 ３ 次吸收比 Ⅳ示值
平 均值 ， ％；
—
量的算术平均值作为测量结果 ， 则可得标准不确定度为
ｕ （ １ ）＝ ｓ （ １ ） ／ √ ３＝０ ． ０ ２％

JJG 中华人民共和国国家计量检定规程
JJG 976－2010
透射式烟度计
Opacimeters
2010年01月01日发布2010年07月01日实施国家质量监督检验检疫总局发布
透射式烟度计检定规程JJG 976－2010
替代JJG 976－2002 Verification regulations of Opacimeters
本规程经国家质量监督检验检疫总局2010年01月01日批准，并自2010年07月01日施行。

归口单位：全国光学计量技术委员会
起草单位：江西省计量测试研究院
广东省计量科学研究院
中国计量协会机动车计量检测技术工作委员会参加单位：山西省计量监督检定测试所
佛山市南华仪器有限公司
佛山分析仪有限公司
鸣泉电子有限公司
本规程委托全国光学计量技术委员会负责解释。

本规程主要起草人：
戴映云（江西省计量测试研究院）
权小箐（广东省计量科学研究院）
鲍国华（中国计量协会机动车计量检测技术工作委员会）
参加起草人：
白敏（山西省计量监督检定测试所）
杨耀光（佛山市南华仪器有限公司）
李沛生（佛山分析仪有限公司）
项震（鸣泉电子有限公司）。

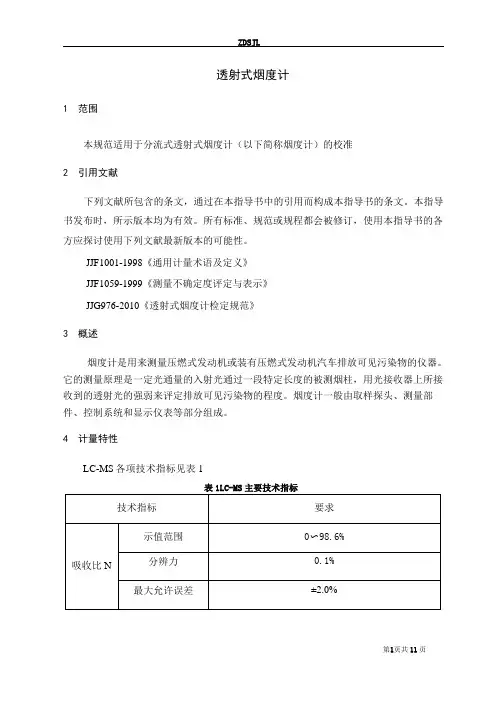

ZDSJL透射式烟度计1范围本规范适用于分流式透射式烟度计（以下简称烟度计）的校准2引用文献下列文献所包含的条文，通过在本指导书中的引用而构成本指导书的条文。

本指导书发布时，所示版本均为有效。

所有标准、规范或规程都会被修订，使用本指导书的各方应探讨使用下列文献最新版本的可能性。

JJF1001-1998《通用计量术语及定义》JJF1059-1999《测量不确定度评定与表示》JJG976-2010《透射式烟度计检定规范》3概述烟度计是用来测量压燃式发动机或装有压燃式发动机汽车排放可见污染物的仪器。

它的测量原理是一定光通量的入射光通过一段特定长度的被测烟柱，用光接收器上所接收到的透射光的强弱来评定排放可见污染物的程度。

烟度计一般由取样探头、测量部件、控制系统和显示仪表等部分组成。

4计量特性LC-MS各项技术指标见表15检定/校准条件5.1实验室环境要求5.1.1仪器室内不得有强烈的机械振动和电磁干扰，不得存放与实验无关的易燃、易爆和强腐蚀性气体或试剂。

5.1.2实验室温度：20°C〜30°C。

5.1.3相对湿度：W70%。

5.2计量器具5.2.1标准中性滤光片三片5.2.2秒表：0.01s5.2.3热电偶：（10〜150）C5.2.4数显温度计（铂电阻传感器）：（10〜150）C5.2.5转速表：（500〜5000）r/min6检定/校准项目与检定/校准方法6.1外观检查6.1.1仪器应具有下列标识：名称、型号、制造厂名（或公司名）、出厂编号，并附使用说明书。

6.1.2仪器主机、接口等完好（符合出厂说明书要求），各部件连接正确，各插件紧密配合，接触良好，仪器启动后无异常噪声。

6.1.3仪器的按键开关、各调节旋纽均能正常工作，无松动现象，指示灯显示正常。

6.1.4仪器应标明使用电压和频率等。

6.2吸收比N6.2.1示值范围及分辨力根据仪器说明书规定，调节吸收比N零位。

插入不透光遮光片使光接收器全部遮住时，观察烟度计的示值范围及分辨力是否满足要求6.2.3零点漂移烟度计示值稳定后再次调节零位，并读取示值。

976-2024透射式烟度计检定规程1.透射式烟度计检定规程是指对透射式烟度计进行检定的程序和要求。

The transmission smoke meter calibration procedure refers to the procedure and requirements for calibrating transmission smoke meters.2.透射式烟度计是一种用于测量柴油机废气排放浓度的仪器。

The transmission smoke meter is an instrument used to measure the concentration of diesel engine exhaust emissions.3.检定规程旨在确保透射式烟度计的准确性和可靠性。

The calibration procedure aims to ensure the accuracy and reliability of the transmission smoke meter.4.检定规程包括校准、维护、记录等内容。

The calibration procedure includes calibration, maintenance, and record-keeping.5.透射式烟度计检定应由具有相应资质和设备的检定机构进行。

The calibration of transmission smoke meter should be carried out by a calibration institution with the corresponding qualification and equipment.6.在进行检定前，应检查透射式烟度计的外观和功能是否正常。

Before calibration, the appearance and function of the transmission smoke meter should be checked for normality.7.应使用标准气体对透射式烟度计进行校准。

[MQY-200透射式烟度计期间核查方法] 透射式烟度计1目的为确保MQY-200透射式烟度计处于检定合格状态，在其检定有效期内应对该设备进行期间核查，为规范该项核查，制定本方法。

2适用范围本方法适用于对MQY-200透射式烟度计在两次检定期间进行期间核查。

3引用标准本方法应按照下列标准的最新版本进行修订。

JJG976-2010 《透射式烟度计》计量检定规程4技术要求4.1示值误差：±2％5期间核查方法5.1环境条件5.1.1温度：0～40℃。

5.1.2相对湿度：≤85％。

5.1.3电源电压：220V ±22V 。

5.1.4核查应在周围无影响检测的污染、振动、噪音、电磁干扰的环境下进行。

5.3准备工作5.3.1打开仪器电源开关，仪器自动预热15分钟。

5.3.2清洁测量室烟道及两端透镜。

5.4示值误差核查：5.4.1进入主菜单。

按“↑↓”键，使光标移到“4. 诊断”选项上，再按下“K ”键，仪器进入“诊断”界面。

5.4.2按一下↓键，开始进行自动校准，仪器提示“正在校准，请稍等”，校准时须将仪器的测量单元及取样探头放在清洁空气的环境下。

仪器在内部自动校准零位（0％）及满量程位（99.9%）, 校准完成后，仪器将提示“校准完成”。

5.4.3将标准滤光器插入测量单元底部靠光电检测器一侧的引导槽中，待数据稳定后，将“诊断”界面上的“N （原始值）”测得的光吸收比记录在HDCJ/CX29-JL(02)《期间核查记录》中；拔出标准滤光器；重复以上操作三次。

分别取3次示值的平均值作为核查值，按下列计算示值误差，均应满足4.1的要求△N =N平-A式中：△N ――光吸收比示值误差N 平――吸收比3次示值的平均值A ――标准滤光器的光吸收比6期间核查的时间安排在正常情况下，期间核查在一个检定周期之间六个月进行一次；设备维修后应及时进行核查。

7相关质量记录HDCJ/CX29-JL(02) 《期间核查记录》。

透光式烟度计的测量原理
透光式烟度计是一种用于测量柴油机尾气排放的设备，其测量原理基于光的衰减。

具体原理如下：
1. 光源发射：透光式烟度计使用一束光源（通常为红外线光源）发射一束单色光线。

2. 尾气进入：待测尾气进入烟度计，形成一个烟道。

3. 光线透过尾气：光线通过一个特定路径透过尾气。

在途经尾气的过程中，光线会与尾气中的颗粒物发生相互作用。

4. 光线衰减：颗粒物会散射或吸收光线，导致光强度减弱。

随着颗粒物浓度的增加，初始光线的衰减程度也会增加。

5. 接收器检测：位于光源后方的接收器会接收到透过尾气的光线，并测量接收到的光强度。

接收器可以是光电二极管或其他光敏传感器。

6. 计算浓度：根据接收到的光强度，烟度计会通过预设的校准曲线或算法，将测量的光强度转换为尾气中颗粒物的浓度。

7. 显示结果：烟度计将测量结果显示在仪表盘上，将颗粒物的浓度以烟度值（单
位为光吸收系数）的形式呈现给用户。

总之，透光式烟度计通过测量尾气中光线的衰减程度来确定尾气中颗粒物的浓度。

通过将测量结果与事先建立的校准曲线或算法进行比较，可以得出尾气的烟度值，用于评估柴油机的排放性能。

① 吸收比值。
第 6 页 共 18 页
② 应注意不能与烟室管壁温度值混淆。 JJG 976—2010 应配置数字通信输出接口。
7 计量器具控制 7.1 检定条件
7.1.1 检定用设备 7.1.1.1 标准中性滤光片三片（几何尺寸与被检仪器适应） a）透射比分别约为 71%、50%、34%（用于光通道有效长度为反射来回计程的烟度计， 应约为 84%、 71%、 58%） ； b）透射比值按可见光（400～760）nm 范围中实测透射比值加权计算（见附录 A） ； c）透射比的扩展不确定度应不大于 0.6%（ 透射比绝对量 ） ， k = 2。 7.1.1.2 数字式时间间隔测量仪 分辨力 0. 01s。 7.1.1.3 标准镍铬- 镍硅软线热电偶。 a) b) 测量范围 （ 10 ～ 150）℃ ; 不确定度 2.0℃。
① 分流式又称取样式。相对应的还有全流式烟度计。 ② 有称不透光度仪、不透光度计、不透光烟度计、透光式烟度计等。
第 4 页 共 18 页
③ 有称不透光度。 JJG 976—2010
形式分为单 通道和反射来回计程 的两种光通道有效长度。 3.4 光吸收系数 K absorption coefficient K
Ns
为保证烟气测量时各种烟度计测量结果的可比性，光通道有效长度为 L 的烟度计在测量 烟气时，其显示的吸收比 N ，统一按公式（4）进行修正为吸收比值 N s ，%。
N s = 1－ e
4 概述
0.430 ln1N L
（4）
烟度计是用来测量压燃式发动机或装有压燃式发动机汽车排放可见污染物的仪器。 它的测量原理如图 1 所示，一定光通量 0 的入射光通过一段特定长度的被测烟柱，用光 接收器上所接收到的透射光 的强弱来评定排放可见污染物的程度。

计量标准技术报告计量标准名称透射式烟度标准装置计量标准负责人建标单位名称院填写日期目录一、建立计量标准的目的……………………………………………（）二、计量标准的工作原理及其组成…………………………………（）三、计量标准器及主要配套设备……………………………………（）四、计量标准的主要技术指标………………………………………（）五、环境条件…………………………………………………………（）六、计量标准的量值溯源和传递框图………………………………（）七、计量标准的稳定性考核…………………………………………（）八、检定或校准结果的重复性试验…………………………………（）九、检定或校准结果的不确定度评定………………………………（）十、检定或校准结果的验证…………………………………………（）十一、结论……………………………………………………………（）十二、附加说明………………………………………………………（）注：应当提供《计量标准的稳定性考核记录》。

注：应当提供《检定或校准结果的重复性试验记录》。

九、检定或校准结果的不确定度评定透射式烟度计测量结果不确定评定1 测量方法1.1测量依据：JJG976—201 透射式烟度计 1.2 测量用标准器：标准中性滤光片透射式烟度计的光吸收比N 示值误差是其主要的技术指标。

2 建立数学模型，列不确定度式检定烟度计光吸收比N 示值误差时，标准中性滤片为标准器。

当标准中性滤光片为某标准透射比时，读取烟度计相应的光吸收比N 示值，按公式（B1）计算烟度计示值误差（烟度计光吸收比示值N 、标准中性滤光片标准透射比τ为输入量，烟度计示值误差∆为输入量的数学模型）。

)1(τ--=∆N （B1） 式中：--∆烟度计的光吸收比N 示值误差；N ――烟度计的光吸收比示值；--τ 标准中性滤光片的标准透射比值。

3 输入量的不确定度来源3.1 被检烟度计N 示值（测量不重复性）A u N u =)(1.13.2 被检烟度计N 示值（数显量化误差）12.1)(u N u =3.3 标准透射比值τ22)(u u =τ4 输入量的标准不确定度评定4.1 被检烟度计N 示值估计值（测量不重复性）的标准不确定度评定被检烟度计N 示值估计值的不确定度主要来源于烟度计N 的测量不重复性及数显仪器的示值量化误差。

透射式烟度计用途是什么透射式烟度计是一种用于测量烟气中颗粒物浓度的仪器。

它通过透射法测量烟气中固体或液体颗粒物的浓度，是环境监测和控制中重要的分析工具。

以下将详细介绍透射式烟度计的工作原理、适用范围、优势和应用领域等方面。

透射式烟度计的工作原理基于比尔-朗伯定律，该定律描述了光线通过材料时的衰减规律。

透射式烟度计通常由发射器、接收器和用于测量和分析的系统组成。

发射器发射一束光线，穿过烟气中的颗粒物后到达接收器，接收器会测量光线的强度，并将其转换为颗粒物的浓度。

透射式烟度计的适用范围非常广泛。

首先，它可以用于环境监测，例如烟囱、燃煤发电厂、工业锅炉和污水处理等场所的烟气排放监测。

其次，透射式烟度计也可以用于室内空气质量监测，例如办公室、工厂车间和家庭等环境中的烟尘检测。

此外，透射式烟度计还可以应用于煤矿、物料处理和金属冶炼等行业中的颗粒物排放控制和处理。

透射式烟度计相比其他测量方法具有一些明显的优势。

首先，它具有实时性和连续性，可以对烟气中颗粒物的浓度进行快速、准确的测量和反馈，以便及时采取控制措施。

其次，透射式烟度计操作简便，无需对烟道进行改造或干扰，可以实现非侵入式监测。

此外，透射式烟度计还具有高精度、稳定性和可靠性，适用于长期使用和重复测量。

最后，透射式烟度计比其他测量方法具有较低的成本和更少的维护需求，对环境监测和排放控制的经济性和实用性也有显著优势。

透射式烟度计在环境监测和控制中有广泛的应用领域。

首先，它可以用于烟气排放监测，包括工厂、发电厂、钢铁厂等各类工业场所的烟道排放。

透射式烟度计可以实时监测和记录烟气中的颗粒物浓度，以便及时采取控制措施，防止污染物超标排放。

其次，透射式烟度计可以应用于室内空气质量监测和管理，包括办公室、学校、医院等环境中的烟尘检测。

此外，透射式烟度计还可以应用于煤矿工业，对矿井和矿工的空气质量进行监测和评估。

煤矿中存在大量的煤尘和其他颗粒物，透射式烟度计可以实时监测煤矿井下的空气质量，提醒矿工采取适当的防护措施，确保安全生产。

■结构与作用
FLB-100 透射式烟度计主要由两大部分组成：检测平台、显示仪。
1. 检测平台
图1 .4.
如图 1， 检测平台负责完成对压燃式发动机和装有压燃式发动机的车辆排气可见污染物的检测 并回送检测结果给显示仪。检测平台对排气可见污染物进行连续测量，动态反映排气污染物的变 化，可准确测量出各种排烟的不透光度 N 和光吸收系数 k。
注意： 检查或连接电源线和通讯线过程中应断开电源， 以免 损坏仪器或人遭到伤害。 3. 预热 仪器接通电源后，先进行预热（如图 4） 。预热是为保证测量结果的准确性。不同的环境温度， 预热时间有所不同，当显示仪显示的管温达到 80℃时，则表示仪器已经完成预热，可进入测量， 若要求测量数据的稳定性更好，可适当延长预热时间( 即使完成正常预热时间也不要马上进入测 量)30 分钟。
图7 在【测量】界面、 【稳态】界面或【加速】界面期间按“功能”键均可进入【菜单】界面， 【菜 单】界面主要用来指导用户进行【线性校正】 （零位校准） 、 【线性检查】 、 【通讯设置】 、 【时钟设置】 等操作。 前面板按键功能： “确认”键——按下该键表示执行或确认当前选择； “功能”键——按下该键退出当前界面，或返回【菜单】界面； “ “ “ ”键——该键用作移位键，其它功用根据各界面提示； ”键——该键用作移位键或修改键，其它功用根据各界面提示； ”键——该键用于调节显示屏亮度。
01h取状态码02h取测量值03h取稳态值04h取加速值05h请求进行线性校正06h设置仪器为直接测量状态07h设置仪器为稳态测量状态08h设置仪器为加速测量状态09h请求停止稳态测量0ah请求开始稳态测量0bh请求进行一次加速触发自动触发0eh请求取最近一次加速主数据0fh请求取最近一次加速曲线数据取状态码命令01h令
