电磁感应专题训练力学综合

压轴题07电磁感应规律的综合应用目录一，考向分析 (1)二．题型及要领归纳 (2)热点题型一以动生电动势为基综合考查导体棒运动的问题 (2)热点题型二以感生电动势为基综合考查导体棒运动的问题 (9)热点题型三以等间距双导体棒模型考动量能量问题 (16)热点题型四以不等间距双导体棒模型考动量定理与电磁规律的综合问题 (21)热点题型五以棒＋电容器模型考查力电综合问题 (27)三．压轴题速练 (33)一，考向分析1.本专题是运动学、动力学、恒定电流、电磁感应和能量等知识的综合应用，高考既以选择题的形式命题，也以计算题的形式命题。

2.学好本专题，可以极大地培养同学们数形结合的推理能力和电路分析能力，针对性的专题强化，可以提升同学们解决数形结合、利用动力学和功能关系解决电磁感应问题的信心。

3.用到的知识有：左手定则、安培定则、右手定则、楞次定律、法拉第电磁感应定律、闭合电路欧姆定律、平衡条件、牛顿运动定律、函数图像、动能定理和能量守恒定律等。

电磁感应综合试题往往与导轨滑杆等模型结合，考查内容主要集中在电磁感应与力学中力的平衡、力与运动、动量与能量的关系上,有时也能与电磁感应的相关图像问题相结合。

通常还与电路等知识综合成难度较大的试题，与现代科技结合密切,对理论联系实际的能力要求较高。

4.电磁感应现象中的电源与电路(1)产生感应电动势的那部分导体相当于电源。

(2)在电源内部电流由负极流向正极。

(3)电源两端的电压为路端电压。

5.电荷量的求解电荷量q＝IΔt，其中I必须是电流的平均值。

由E＝n ΔΦΔt、I＝ER总、q＝IΔt联立可得q＝n ΔΦR总，与时间无关。

6.求解焦耳热Q的三种方法(1)焦耳定律：Q＝I2Rt，适用于电流、电阻不变。

(2)功能关系：Q＝W克服安培力，电流变不变都适用。

(3)能量转化：Q＝ΔE(其他能的减少量)，电流变不变都适用。

7.用到的物理规律匀变速直线运动的规律、牛顿运动定律、动能定理、能量守恒定律等。

电磁感应中的力学问题1．如图5-2-6甲，闭合线圈从高处自由下落一段时间后垂直于磁场方向进入一有界磁场，在边刚进入磁场到边刚进入磁场的这段时间内，线圈运动的速度图象可能是图5-2-6乙中的哪些图 (ACD )2，如图所示，处于匀强磁场中的两根足够长、电阻不计的平行金导轨相距1m ，导轨平面与水平面成θ＝37o 角，下端连接阻值为R 的电阻，匀强磁场方向与导轨平面垂直，质量为0.2kg ，电阻不计的金属棒放在两导轨上，棒与导轨垂直并保持良好接触，它们之间的动摩擦因数为0.25．（1）求金属棒沿导轨由静止开始下滑时的加速度大小；（2）当金属棒下滑速度达到稳定时，电阻R 消耗的功率为8W ，求该速度的大小；（3）在上问中，若R ＝2Ω，金属棒中的电流方向由a 到b ，求磁感应强度的大小与方向．（g ＝10m/s 2，sin37o＝0.6，cos37o ＝0.8）解答：（1）金属棒开始下滑的初速度为零，根据牛顿第二定律mg sin θ－μmg cos θ＝ma ①由①式解得： a ＝4m/s 2 ②（2）设金属棒运动达到稳定时，速度为v ，所受安培力为F ，棒在沿导轨方向受力平衡mg sin θ－μmg cos θ－F ＝0 ③此时金属棒克服安培力做功的功率等于电路中电阻R 消耗的电功率Fv ＝P ④由③④两式解得 10P v F==m/s ⑤ （3）设电路中电流为I ，两导轨间金属棒长为l ，磁场的磁感应强度为BBlv I R= ⑥ P ＝I 2R ⑦由⑥⑦两式解得0.4B vl==T ⑧ 磁场方向垂直导轨平面向上． 3．如图11， 电动机用轻绳牵引一根原来静止的长l =1m ，质量m =0.1kg 的导体棒AB ，导体棒的电阻R =1Ω，导体棒与竖直“∏”型金属框架有良好的接触，框架处在图示方向的磁感应强度为B =1T 的匀强磁场中，且足够长，已知在电动机牵引导体棒时，电路中的电流表和电压表的读数分别稳定在I=1A 和U =10V ，电动机自身内阻r =1Ω，不计框架电阻及一切摩擦，取g =10m/s 2，求：导体棒到达的稳定速度？4.5m/sB b cA B C D 图5-2-6 甲 乙4．如图5-2-7，在光滑的水平面上有一半径为r ＝10cm ，电阻Ｒ＝1Ω，质量m ＝1kg 的金属圆环，以速度v ＝10m/s 向一有界磁场滑去，匀强磁场垂直纸面向里，B ＝0.5T ，从环刚进入磁场算起，到刚好有一半进入磁场时，圆环释放了3.2J 的热量，求：⑴此时圆环中电流的瞬时功率；⑵此时圆环运动的加速度．0.36W ，0.6m/s 2 方向向左5、如图所示，在倾角为θ的光滑斜面上，存在着两个磁感应强度大小相等的匀强磁场，方向一个垂直斜面向上，另一个垂直斜面向下，宽度ef 与fg 均为L.一个质量为m ，边长为L 的正方形线框以速度v 进入上边磁场时，即恰好做匀速直线运动。

微型专题1 楞次定律的应用例1(楞次定律的重要结论)(多选)如图所示，光滑固定导轨m、n水平放置，两根导体棒p、q平行放于导轨上，形成一个闭合回路，当一条形磁铁从高处下落接近回路时(不计空气阻力)()A.p、q将互相靠拢B.p、q将互相远离C.磁铁下落的加速度仍为gD.磁铁下落的加速度小于g答案AD例2（“三定则一定律”的综合应用）(多选)如图所示装置中，cd杆光滑且原来静止.当ab杆做如下哪些运动时，cd杆将向右移动(导体棒切割磁感线速度越大，感应电流越大)()A.向右匀速运动B.向右加速运动C.向左加速运动D.向左减速运动答案BD专题2 电磁感应中的电路、电荷量及图象问题一、电磁感应中的电路问题例3一个阻值为R、匝数为n的圆形金属线圈与阻值为2R的电阻R1、电容为C的电容器连接成如图(a)所示回路.金属线圈的半径为r1，在线圈中半径为r2的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图线如图(b)所示.图线与横、纵轴的截距分别为t0和B0.导线的电阻不计.求：(1)通过电阻R1的电流大小和方向；(2)0～t1时间内通过电阻R1的电荷量q；(3)t1时刻电容器所带电荷量Q.答案(1)nπB0r223Rt0，方向从b到a(2)nπB0r22t13Rt0 (3)2nπCB0r223t0三、电磁感应中的图象问题例4如图甲所示，矩形线圈abcd位于匀强磁场中，磁场方向垂直线圈所在平面，磁感应强度B 随时间t变化的规律如图乙所示.以图中箭头所示方向为线圈中感应电流i的正方向，以垂直于线圈所在平面向里为磁感应强度B的正方向，则下列图中能正确表示线圈中感应电流i随时间t变化规律的是()答案 C【例5】(多选)如图所示，光滑平行金属导轨MN、PQ放置在同一水平面内，M、P之间接一定值电阻R，金属棒cb垂直导轨水平放置，金属棒cb 及导轨电阻不计。

整个装置处在竖直向上的匀强磁场中，t＝0时对金属棒施加水平向右的外力F，使金属棒由静止开始做匀加速直线运动。

高二物理纠偏辅导电磁感应（与力的综合应用）学案2011. 5 。

5方法精要电磁感应中产生的感应电流在磁场中将受到安培力的作用，因此，电磁感应问题往往跟力学问题联系在一起，解决这类电磁感应中的力学问题，不仅要应用电磁学中的有关规律，如楞次定律、法拉第电磁感应定律、左右手定则、安培力的计算公式等，还要应用力学中的有关规律，如牛顿运动定律、动量定理、动能定理、动量守恒定律、机械能守恒定律等。

要将电磁学和力学的知识综合起来应用。

由于安培力和导体中的电流、运动速度均有关，所以对磁场中运动导体进行动态分析十分必要。

例1. 水平放置于匀强磁场中的光滑导轨上，有一根导体棒ab，用恒力F作用在ab上，由静止开始运动，回路总电阻为R，分析ab 的运动情况，并求ab的最大速度。

例2. 在磁感应强度为B的水平均强磁场中，竖直放置一个冂形金属框ABCD，框面垂直于磁场，宽度BC＝L，质量m的金属杆PQ用光滑金属套连接在框架AB和CD上如图.金属杆PQ电阻为R，当杆自静止开始沿框架下滑时：(1)开始下滑的加速度为多少?(2)框内感应电流的方向怎样？(3)金属杆下滑的最大速度是多少?(4)从开始下滑到达到最大速度过程中重力势能转化为什么能量例3. 竖直放置冂形金属框架，宽1m，足够长，一根质量是0.1kg，电阻0.1Ω的金属杆可沿框架无摩擦地滑动.框架下部有一垂直框架平面的匀强磁场，磁感应强度是0.1T，金属杆MN 自磁场边界上方0.8m处由静止释放(如图).求：(1)金属杆刚进入磁场时的感应电动势；(2)金属杆刚进入磁场时的加速度；(3)金属杆运动的最大速度及此时的能量转化情况.例4.如图所示，竖直平行导轨间距l=20cm，导轨顶端接有一电键K。

导体棒ab与导轨接触良好且无摩擦，ab的电阻R=0.4Ω，质量m=10g，导轨的电阻不计，整个装置处在与轨道平面垂直的匀强磁场中，磁感强度B=1T。

当ab棒由静止释放0.8s 后，突然接通电键，不计空气阻力，设导轨足够长。

高中物理专题15：电磁感应力学综合题doc 高中物理——电磁感应中的力学咨询题电磁感应中中学物理的一个重要〝节点〞，许多咨询题涉及到力和运动、动量和能量、电路和安培力等多方面的知识，综合性强，也是高考的重点和难点，往往是以〝压轴题〞形式显现．因此，在二轮复习中，要综合运用前面各章知识处理咨询题，提高分析咨询题、解决咨询题的能力．本学案以高考题入手，通过对例题分析探究，让学生感知高考命题的意图，剖析学生分析咨询题的思路，培养能力．例1.【2003年高考江苏卷】如右图所示，两根平行金属导端点P 、Q 用电阻可忽略的导线相连，两导轨间的距离l =0.20 m ．有随时刻变化的匀强磁场垂直于桌面，磁感应强度B 与时刻t 的关系为B=kt ，比例系数k ＝0.020 T ／s ．一电阻不计的金属杆可在导轨上无摩擦地滑动，在滑动过程中保持与导轨垂直．在t=0时刻，轨固定在水平桌面上，每根导轨每m 的电阻为r 0＝0.10Ω／m ，导轨的金属杆紧靠在P 、Q 端，在外力作用下，杆恒定的加速度从静止开始向导轨的另一端滑动，求在t ＝6.0 s 时金属杆所受的安培力．[解题思路] 以a 示金属杆运动的加速度，在t 时刻，金属杆与初始位置的距离L ＝21at 2 现在杆的速度v ＝at这时，杆与导轨构成的回路的面积S=L l回路中的感应电动势E ＝S tB ∆∆＋B lv 而k tBt t t B t B kt B =∆-∆+=∆∆=)( 回路的总电阻 R ＝2Lr 0 回路中的感应电流，R E I =作用于杆的安培力F ＝BlI解得t r l k F 02223= 代入数据为F ＝1.44×10-3N例2． (2000年高考试题)如右上图所示，一对平行光滑R 轨道放置在水平地面上，两轨道间距L ＝0.20 m ，电阻R ＝1.0 Ω；有一导体杆静止地放在轨道上，与两轨道垂直，杆与轨道的电阻皆可忽略不计，整个装置处于磁感强度B ＝0.50T 的匀强磁场中，磁场方向垂直轨道面向下．现用一外力F 沿轨道方向拉杆，使之做匀加速运动．测得力F 与时刻t 的关系如以下图所示．求杆的质量m 和加速度a ．解析：导体杆在轨道上做匀加速直线运动，用v 表示其速度，t 表示时刻，那么有v ＝at ①杆切割磁感线，将产生感应电动势E ＝BLv ②在杆、轨道和电阻的闭合回路中产生电流I=E/R ③杆受到的安培力为F 安=IBL ④依照牛顿第二定律，有F －F 安＝ma ⑤ 联立以上各式，得at R l B ma F 22 ⑥ 由图线上各点代入⑥式，可解得a ＝10m/s 2，m ＝0.1kg例3． (2003年高考新课程理综)两根平行的金属导轨，固定在同一水平面上，磁感强度B ＝0.05T 的匀强磁场与导轨所在平面垂直，导轨的电阻专门小，可忽略不计．导轨间的距离l ＝0.20 m ．两根质量均为m＝0.10 kg 的平行金属杆甲、乙可在导轨上无摩擦地滑动，滑动过程中与导轨保持垂直，每根金属杆的电阻为R ＝0.50Ω．在t ＝0时刻，两杆都处于静止状态．现有一与导轨平行、大小为0.20 N 的恒力F 作用于金属杆甲上，使金属杆在导轨上滑动．通过t ＝5.0s ，金属杆甲的加速度为a ＝1.37 m ／s ，咨询现在两金属杆的速度各为多少?此题综合了法拉第电磁感应定律、安培力、左手定那么、牛顿第二定律、动量定理、全电路欧姆定律等知识，考查考生多角度、全方位综合分析咨询题的能力．设任一时刻t ，两金属杆甲、乙之间的距离为x ，速度分不为v l 和v 2，通过专门短的时刻△t ，杆甲移动距离v 1△t ，杆乙移动距离v 2△t ，回路面积改变△S ＝[(x 一ν2△t )+ν1△t]l —l χ＝(ν1-ν2) △t由法拉第电磁感应定律，回路中的感应电动势E ＝B △S/△t ＝B ι(νl 一ν2)回路中的电流i ＝E ／2 R杆甲的运动方程F —B l i ＝ma由于作用于杆甲和杆乙的安培力总是大小相等、方向相反，因此两杆的动量(t ＝0时为0)等于外力F 的冲量．Ft ＝m νl ＋m ν2联立以上各式解得ν1＝[Ft/m ＋2R(F 一ma)／B 2l 2]／2ν2＝[Ft ／m 一2R(F 一ma)／B 2l 2]／2代入数据得移νl ＝8.15 m ／s ，v 2＝1.85 m ／s练习1、．如图l ，ab 和cd 是位于水平面内的平行金属轨道，其电阻可忽略不计．af 之间连接一阻值为R 的电阻．ef 为一垂直于ab 和cd 的金属杆，它与ab 和cd 接触良好并可沿轨道方向无摩擦地滑动．ef 长为l ，电阻可忽略．整个装置处在匀强磁场中，磁场方向垂直于图中纸面向里，磁感应强度为B ，当施外力使杆ef 以速度v 向右匀速运动时，杆ef 所受的安培力为( A )． R l vB A 2. R vBl B R l vB C 2 RvBl D 2图1 图22、如图2所示·两条水平虚线之间有垂直于纸面向里、宽度为d 、磁感应强度为B 的匀强磁场．质量为m 、电阻为R 的正方形线圈边长为L(L<d)，线圈下边缘到磁场上边界的距离为h ．将线圈由静止开释，其下边缘刚进入磁场和刚穿出磁场时刻的速度差不多上v 0在整个线圈穿过磁场的全过程中(从下边缘进入磁场到上边缘穿出磁场)，以下讲法中正确的选项是( D )．A·线圈可能一直做匀速运动B ．线圈可能先加速后减速C ．线圈的最小速度一定是mgR ／B 2 L 2D ．线圈的最小速度一定是)(2l d h g +-3、如图3所示，竖直放置的螺线管与导线abed 构成回路，导线所围区域内有一垂直纸面向里的变化的匀强磁场，螺线管下方水平面桌面上有一导体圆环．导线abcd 所围区域内磁场的磁感强度按图1 5—11中哪一图线所表示的方式随时咨询变化时，导体圆环将受到向上的磁场力作用?( A )．图3 A B C D4、如图4所示，磁感应强度的方向垂直于轨道平面倾斜向下，当磁场从零平均增大时，金属杆ab 始终处于静止状态，那么金属杆受到的静摩擦力将( D )．A ．逐步增大B ．逐步减小C ．先逐步增大，后逐步减小D ．先逐步减小，后逐步增大图45、如下图，一闭合线圈从高处自由落下，穿过一个有界的水平方向的匀强磁场区(磁场方向与线圈平面垂直)，线圈的一个边始终与磁场区的边界平行，且保持竖直的状态不变．在下落过程中，当线圈先后通过位置I 、Ⅱ、Ⅲ时，其加速度的大小分不为a 1、a 2、a 3( B )．A ． a 1<g ，a 2=g ，a 3<gB ．a l <g ，a 2<g ，a 3<gC ． a 1<g,a 2=0,a 3=gD ．a 1<g ，a 2>g ，a 3<g图5 图66、如图6所示，有两根和水平方向成a 角的光滑平行的金属轨道，上端接有可变电阻R ，下端足够长，空间有垂直于轨道平面的匀强磁场，磁感强度为B ．一根质量为m 的金属杆从轨道上由静止滑下，通过足够长的时刻后，金属杆的速度会趋近于一个最大速度Vm ,那么( BC )．A ．假如B 增大，Vm 将变大 B ．假如a 变大， Vm 将变大C ．假如R 变大，Vm 将变大D ．假如M 变小，Vm 将变大7、超导磁悬浮列车是利用超导体的抗磁作用使列车车体向上浮起，同时通过周期性地变换磁极方向而获得推进动力的新型交通工具．其推进原理能够简化为如图6所示的模型：在水平面上相距L 的两根平行直导轨咨询，有竖直方向等距离分布的匀强磁场B 1和B 2，且B 1=B 2=B ，每个磁场的宽差不多上ι，相间排列，所有这些磁场都以速度V 向右匀速运动．这时跨在两导轨间的长为L 、宽为ι的金属框abcd(悬浮在导轨上方)在磁场力作用下也将会向右运动．设金属框的总电阻为R ，运动中所受到的阻力恒为f ，那么金属框的最大速度可表示为( C )．图7A 、2222/)(LB fR v L B v m-= B 、22222/)2(L B fR v L B v m -= C 、22224/)4(L B fR v L B v m -= D 、22222/)2(L B fR v L B v m +=8、水平面上两根足够长的金属导轨平行固定放置，间距为L ，一端通过导线与阻值为R 的电阻连接；导轨上放一质量为m 的金属杆(见图)，金属杆与导轨的电阻不计；平均磁场竖直向下．用与导轨平行的恒定力F 作用在金属杆上，杆最终将做匀速运动．当改拉力的大小时，相对应的匀速运动速度v 也会改变，v 和F 的关系如图 (取重力加速度g=10m ／s 2)(1)金属杆在匀速运动之前做作什么运动?(2)假设m ＝0.5 kg ，L ＝0.5 m ，R ＝0.5 Ω，磁感应强度B 为多大?(3)由ν－F 图线的截距可求得什么物理量?其值为多少?解： (1)变速运动(或变加速运动、加速度减小的加速运动，加速运动)．(2)感应电动势E —vBL ，感应电流I=E/R 安培力R L vB BIL F m 22== 由图可知金属杆受拉力、安培力和阻力作用，匀速时合力为零f RL vB BIL F +==22 )(22f F lB R v -= 由图线能够得到直线的斜率k=2)(12T kL R B == (3)由直线的截距能够求得金属杆受到的阻力f ， f=2(N)．假设金属杆受到的阻力仅为动摩擦力，由截距可求得动摩擦因数 μ=0.49、如下图，两根足够长的直金属导轨MN 、PQ 平行放置在倾角为θ的绝缘斜面上，两导轨间距为L ，M 、P 两点间接有阻值为R 的电阻．一根质量为m 的平均直金属杆ab 放在两导轨上，并与导轨垂直整套装置处于磁感应强度为B 的匀强磁场中，磁场方向垂直斜面向下，导轨和金属杆的电阻可忽略·让ab 杆沿导轨由静止开始下滑，导轨和金属杆接触良好，不计它们之间的摩擦．(1)由b 向a 方向看到的装置如图1 5—2所示，请在此图中画出ab 杆下滑过程中某时刻的受力示意图；(2)在加速下滑过程中，当杆ab 的速度大小为v 时，求现在ab 杆中的电流及其加速度的大小；(3)求在下滑过程中，ab 杆能够达到的速度最大值．解：(1)重力mg ，竖直向下；支撑力N ，，垂直斜面向上；安培力F ，沿斜面向上．(2)当ab 杆速度为v 时，感应电动势E=BLv ，现在电路电流RBlv R E I ==杆受到安培力R v L B Blv F 22== 依照牛顿运动定律，有：R v L B mg ma 22sin -=θ Rv L B g a 22sin -=θ (3)当Rv L B mg 22sin =θ时，ab 杆达到最大速度mAX V 22sin LB mgR V m θ= 10．如下图，电阻不计的平行金属导轨MN 和OP 水平放置，MO 间接有阻值为R 的电阻，导轨相距为d ，其间有竖直向下的匀强磁场，磁感强度为B ．质量为m 、电阻为r 的导体棒CD 垂直于导轨放置，并接触良好．用平行于MN 的恒力F 向右拉动CD ，CD 受恒定的摩擦阻力．f ，F>f ．咨询：(1)CD 运动的最大速度是多少?(2)当CD 达到最大速度后，电阻R 消耗的电功率是多少?(3)当CD 的速度是最大速度的1/3时，CD 的加速度是多少?解析：(1)以金属棒为研究对象，当CD 受力：F=F A +f 时，CD 速度最大，即：2222))((d B r R f F v f r R v d B f BId F m m +-=⇒++=+= (2)CD 棒产生的感应电动势为：Bdr R f F Bdv E m ))((--== 回路中产生的感应电流为：Bdf F r R E I -=+= 那么R 中消耗的电功率为：2222)(dB R f F R I R P -== (3)当CD 速度为最大速度的1/3即m v v31=时，CD 中的电流为最大值的1/3即I I 31'=那么CD 棒所受的安培力为： )(31''f F d BI F A -== CD 棒的加速度为：mf F m F f F a A 3)(2'-=--=。

专题九电磁感应定律及综合应用电磁感应是电磁学中最为重要的内容，也是高考命题频率最高的内容之一。

题型多为选择题、计算题。

主要考查电磁感应、楞次定律、法拉第电磁感应定律、自感等知识。

本部分知识多结合电学、力学部分出压轴题，其命题形式主要是电磁感应与电路规律的综合应用、电磁感应与力学规律的综合应用、电磁感应与能量守恒的综合应用。

复习中要熟练掌握感应电流的产生条件、感应电流方向的判断、感应电动势的计算，还要掌握本部分内容与力学、能量的综合问题的分析求解方法。

预测高考重点考查法拉第电磁感应定律及楞次定律和电路等效问题．综合试题还是涉及到力和运动、动量守恒、能量守恒、电路分析、安培力等力学和电学知识．主要的类型有滑轨类问题、线圈穿越有界磁场的问题、电磁感应图象的问题等．此除日光灯原理、磁悬浮原理、电磁阻尼、超导技术这些在实际中有广泛的应用问题也要引起重视。

知识点一、法拉第电磁感应定律法拉第电磁感应定律的内容是感应电动势的大小与穿过回路的磁通量的变化率成正比．在具体问题的分析中，针对不同形式的电磁感应过程，法拉第电磁感应定律也相应有不同的表达式或计算式．磁通量变化的形式表达式备注通过n 匝线圈内的磁通量发生变化E ＝n ·ΔΦΔt(1)当S 不变时，E ＝nS ·ΔB Δt (2)当B 不变时，E ＝nB ·ΔS Δt 导体垂直切割磁感线运动E ＝BLv 当v ∥B 时，E ＝0导体绕过一端且垂直于磁场方向的转轴匀速转动E ＝12BL 2ω线圈绕垂直于磁场方向的转轴匀速转动E ＝nBSω·sin ωt 当线圈平行于磁感线时，E 最大为E ＝nBSω，当线圈平行于中性面时，E ＝0知识点二、楞次定律与左手定则、右手定则1．左手定则与右手定则的区别：判断感应电流用右手定则，判断受力用左手定则．2．应用楞次定律的关键是区分两个磁场：引起感应电流的磁场和感应电流产生的磁场．感应电流产生高考物理二轮复习：电磁感应定律及综合应用知识点解析及专题练习的磁场总是阻碍引起感应电流的磁场的磁通量的变化，“阻碍”的结果是延缓了磁通量的变化，同时伴随着能量的转化．3．楞次定律中“阻碍”的表现形式：阻碍磁通量的变化(增反减同)，阻碍相对运动(来拒去留)，阻碍线圈面积变化(增缩减扩)，阻碍本身电流的变化(自感现象)．知识点三、电磁感应与电路的综合电磁感应与电路的综合是高考的一个热点内容，两者的核心内容与联系主线如图4－12－1所示：1．产生电磁感应现象的电路通常是一个闭合电路，产生电动势的那一部分电路相当于电源，产生的感应电动势就是电源的电动势，在“电源”内部电流的流向是从“电源”的负极流向正极，该部分电路两端的电压即路端电压，U ＝R R ＋rE .2．在电磁感应现象中，电路产生的电功率等于内外电路消耗的功率之和．若为纯电阻电路，则产生的电能将全部转化为内能；若为非纯电阻电路，则产生的电能除了一部分转化为内能，还有一部分能量转化为其他能，但整个过程能量守恒．能量转化与守恒往往是电磁感应与电路问题的命题主线，抓住这条主线也就是抓住了解题的关键．在闭合电路的部分导体切割磁感线产生感应电流的问题中，机械能转化为电能，导体棒克服安培力做的功等于电路中产生的电能．说明：求解部分导体切割磁感线产生的感应电动势时，要区别平均电动势和瞬时电动势，切割磁感线的等效长度等于导线两端点的连线在运动方向上的投影．高频考点一对楞次定律和电磁感应图像问题的考查例1、(多选)(2019·全国卷Ⅰ·20)空间存在一方向与纸面垂直、大小随时间变化的匀强磁场，其边界如图4(a)中虚线MN 所示．一硬质细导线的电阻率为ρ、横截面积为S ，将该导线做成半径为r 的圆环固定在纸面内，圆心O 在MN 上．t ＝0时磁感应强度的方向如图(a)所示；磁感应强度B 随时间t 的变化关系如图(b)所示．则在t ＝0到t ＝t 1的时间间隔内()图4A．圆环所受安培力的方向始终不变B．圆环中的感应电流始终沿顺时针方向C．圆环中的感应电流大小为B0rS4t0ρD．圆环中的感应电动势大小为B0πr24t0【举一反三】（2018年全国II卷）如图，在同一平面内有两根平行长导轨，导轨间存在依次相邻的矩形匀强磁场区域，区域宽度均为l,磁感应强度大小相等、方向交替向上向下。

电磁感应现象习题综合题含答案解析一、高中物理解题方法：电磁感应现象的两类情况1．如图，水平面（纸面）内同距为l 的平行金属导轨间接一电阻，质量为m 、长度为l 的金属杆置于导轨上，t ＝0时，金属杆在水平向右、大小为F 的恒定拉力作用下由静止开始运动．0t 时刻，金属杆进入磁感应强度大小为B 、方向垂直于纸面向里的匀强磁场区域，且在磁场中恰好能保持匀速运动．杆与导轨的电阻均忽略不计，两者始终保持垂直且接触良好，两者之间的动摩擦因数为μ．重力加速度大小为g ．求（1）金属杆在磁场中运动时产生的电动势的大小； （2）电阻的阻值．【答案】0F E Blt g m μ⎛⎫=- ⎪⎝⎭ ； R =220B l t m【解析】 【分析】 【详解】（1）设金属杆进入磁场前的加速度大小为a ，由牛顿第二定律得：ma=F-μmg ① 设金属杆到达磁场左边界时的速度为v ，由运动学公式有：v =at 0 ②当金属杆以速度v 在磁场中运动时，由法拉第电磁感应定律，杆中的电动势为:E=Blv ③ 联立①②③式可得:0F E Blt g m μ⎛⎫=-⎪⎝⎭④ （2）设金属杆在磁场区域中匀速运动时，金属杆的电流为I ，根据欧姆定律：I=ER⑤ 式中R 为电阻的阻值．金属杆所受的安培力为：f BIl = ⑥ 因金属杆做匀速运动，由牛顿运动定律得：F –μmg–f=0 ⑦联立④⑤⑥⑦式得: R =220B l t m2．如图所示，两平行长直金属导轨(不计电阻)水平放置，间距为L ，有两根长度均为L 、电阻均为R 、质量均为m 的导体棒AB 、CD 平放在金属导轨上。

其中棒CD 通过绝缘细绳、定滑轮与质量也为m 的重物相连，重物放在水平地面上，开始时细绳伸直但无弹力，棒CD 与导轨间的动摩擦因数为μ，最大静摩擦力等于滑动摩擦力，忽略其他摩擦和其他阻力，导轨间有一方向竖直向下的匀强磁场1B ，磁场区域的边界满足曲线方程：sin(0y L x x L Lπ=≤≤，单位为)m 。

电磁感应现象压轴题综合题含答案一、高中物理解题方法：电磁感应现象的两类情况1．如图1所示，在光滑的水平面上，有一质量m =1kg 、足够长的U 型金属导轨abcd ，间距L =1m 。

一电阻值0.5ΩR =的细导体棒MN 垂直于导轨放置，并被固定在水平面上的两立柱挡住，导体棒MN 与导轨间的动摩擦因数0.2μ=，在M 、N 两端接有一理想电压表（图中未画出）。

在U 型导轨bc 边右侧存在垂直向下、大小B =0.5T 的匀强磁场（从上向下看）；在两立柱左侧U 型金属导轨内存在方向水平向左，大小为B 的匀强磁场。

以U 型导轨bc 边初始位置为原点O 建立坐标x 轴。

t =0时，U 型导轨bc 边在外力F 作用下从静止开始运动时，测得电压与时间的关系如图2所示。

经过时间t 1=2s ，撤去外力F ，直至U 型导轨静止。

已知2s 内外力F 做功W =14.4J 。

不计其他电阻，导体棒MN 始终与导轨垂直，忽略导体棒MN 的重力。

求：（1）在2s 内外力F 随时间t 的变化规律； （2）在整个运动过程中，电路消耗的焦耳热Q ；（3）在整个运动过程中，U 型导轨bc 边速度与位置坐标x 的函数关系式。

【答案】（1）2 1.2F t =+；（2）12J ；（3）2v x =（0≤x ≤4m ）；6.40.6v x =-324m m 3x ⎛⎫≤< ⎪⎝⎭；v =0（32m 3x ≥） 【解析】 【分析】 【详解】（1）根据法拉第电磁感应定律可知：U BLv kt t ===得到：2Uv t BL== 根据速度与时间关系可知：22m/s a =对U 型金属导轨根据牛顿第二定律有：F IBL IBL ma μ--=带入数据整理可以得到：2 1.2F t =+（2）由功能关系，有f W Q W =+由于忽略导体棒MN 的重力，所以摩擦力为：A f F μ=则可以得到：fA Q WW μμ==则整理可以得到：(1)f W Q W Q μ=+=+得到：Q=12J（3）设从开始运动到撤去外力F 这段时间为12s t=，这段时间内做匀加速运动；①1t t 时，根据位移与速度关系可知：v =1t t =时根据匀变速运动规律可知该时刻速度和位移为：14m/s v =14m x =②1t t >时，物体做变速运动，由动量定理得到：1(1)BL q mv mv μ-+∆=-整理可以得到：2211(1)(1)(4)6.40.6BL q B L x v v v x m mRμμ+∆+-=-==--当323x m =时： 0v =综合上述，故bc 边速度与位置坐标x 的函数关系如下：v =（0≤x≤4m ）6.40.6v x =-324m m 3x ⎛⎫≤< ⎪⎝⎭0v =（32m 3x ≥）2．如图所示，两条平行的固定金属导轨相距L =1m ，光滑水平部分有一半径为r =0.3m 的圆形磁场区域，磁感应强度大小为10.5T B =、方向竖直向下；倾斜部分与水平方向的夹角为θ=37°，处于垂直于斜面的匀强磁场中，磁感应强度大小为B =0.5T 。

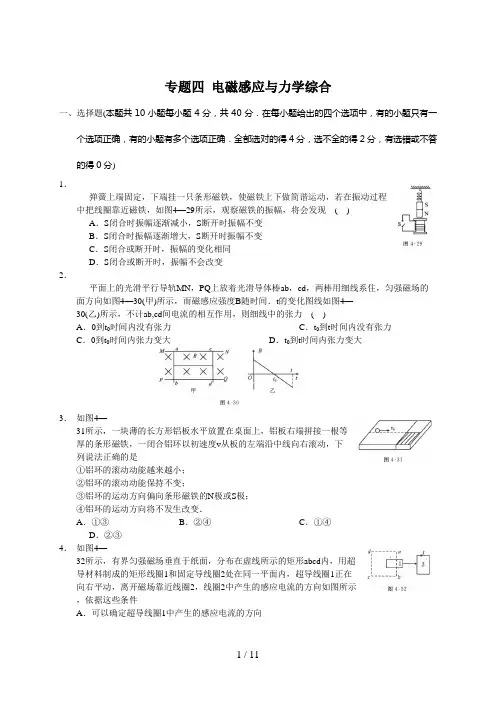

专题四电磁感应与力学综合一、选择题(本题共10小题每小题4分，共40分．在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确．全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．弹簧上端固定，下端挂一只条形磁铁，使磁铁上下做简谐运动，若在振动过程中把线圈靠近磁铁，如图4—29所示，观察磁铁的振幅，将会发现 ( )A．S闭合时振幅逐渐减小，S断开时振幅不变B．S闭合时振幅逐渐增大，S断开时振幅不变C．S闭合或断开时，振幅的变化相同D．S闭合或断开时，振幅不会改变2．平面上的光滑平行导轨MN，PQ上放着光滑导体棒ab，cd，两棒用细线系住，匀强磁场的面方向如图4—30(甲)所示，而磁感应强度B随时间．t的变化图线如图4—30(乙)所示，不计ab,cd间电流的相互作用，则细线中的张力 ( )A．0到t0时间内没有张力C．t0到t时间内没有张力C．0到t0时间内张力变大D．t0到t时间内张力变大3．如图4—31所示，一块薄的长方形铝板水平放置在桌面上，铝板右端拼接一根等厚的条形磁铁，一闭合铝环以初速度v从板的左端沿中线向右滚动，下列说法正确的是①铝环的滚动动能越来越小；②铝环的滚动动能保持不变；③铝环的运动方向偏向条形磁铁的N极或S极；④铝环的运动方向将不发生改变．A．①③B．②④C．①④D．②③4．如图4—32所示，有界匀强磁场垂直于纸面，分布在虚线所示的矩形abcd内，用超导材料制成的矩形线圈1和固定导线圈2处在同一平面内，超导线圈1正在向右平动，离开磁场靠近线圈2，线圈2中产生的感应电流的方向如图所示，依据这些条件A．可以确定超导线圈1中产生的感应电流的方向B．可以确定abcd范围内有界磁场的方向C．可以确定超导线圈1受到线圈2对它的安培力‘‘合力方向D．无法做出以上判断，因为不知道超导线圈1的运动情况5．如图4—33所示，两根足够长的固定平行金属光滑导轨位于同一水平面，导轨上横放着两根相同的导体棒ab，cd与导轨构成矩形回路．导体棒的两端连接着处于压缩状态的两根轻质弹簧，两棒的中问用细线绑住，它们的电阻均为R；回路上其余部分的电阻不计．在导线平面内两导轨间有一竖直向下的匀强磁场，开始时，导体棒处于静止状态，剪断细线后，导体棒在运动过程中A．回路中有感应电动势B．两根导体棒所受安培力自唠向相同C．两根导体棒和弹簧构成的系统动量守恒。

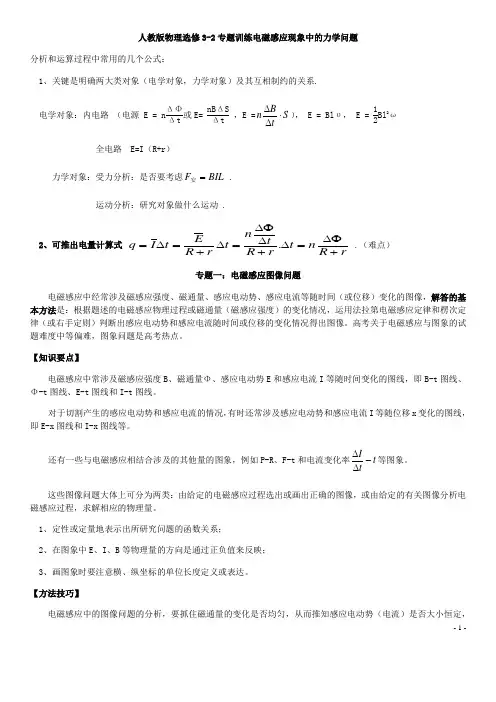

- 1 -人教版物理选修3-2专题训练电磁感应现象中的力学问题分析和运算过程中常用的几个公式：1、关键是明确两大类对象（电学对象，力学对象）及其互相制约的关系.电学对象：内电路 （电源 E = n ΔΦΔt 或E= nB ΔS Δt ，E =S tB n ⋅∆∆）， E = Bl υ， E = 12Bl 2ω全电路 E=I （R+r ）力学对象：受力分析：是否要考虑BIL F =安 .运动分析：研究对象做什么运动 .2、可推出电量计算式 rR n t r R t nt r R E t I q +∆Φ=∆+∆∆Φ=∆+=∆=. .（难点） 专题一：电磁感应图像问题电磁感应中经常涉及磁感应强度、磁通量、感应电动势、感应电流等随时间（或位移）变化的图像，解答的基本方法是：根据题述的电磁感应物理过程或磁通量（磁感应强度）的变化情况，运用法拉第电磁感应定律和楞次定律（或右手定则）判断出感应电动势和感应电流随时间或位移的变化情况得出图像。

高考关于电磁感应与图象的试题难度中等偏难，图象问题是高考热点。

【知识要点】电磁感应中常涉及磁感应强度B 、磁通量Φ、感应电动势E 和感应电流I 等随时间变化的图线，即B-t 图线、Φ-t 图线、E-t 图线和I-t 图线。

对于切割产生的感应电动势和感应电流的情况，有时还常涉及感应电动势和感应电流I 等随位移x 变化的图线，即E-x 图线和I-x 图线等。

还有一些与电磁感应相结合涉及的其他量的图象，例如P-R 、F-t 和电流变化率t tI-∆∆等图象。

这些图像问题大体上可分为两类：由给定的电磁感应过程选出或画出正确的图像，或由给定的有关图像分析电磁感应过程，求解相应的物理量。

1、定性或定量地表示出所研究问题的函数关系；2、在图象中E 、I 、B 等物理量的方向是通过正负值来反映；3、画图象时要注意横、纵坐标的单位长度定义或表达。

【方法技巧】电磁感应中的图像问题的分析，要抓住磁通量的变化是否均匀，从而推知感应电动势（电流）是否大小恒定，- 2 -用楞次定律或右手定则判断出感应电动势（感应电流）的方向，从而确定其正负，以及在坐标中范围。

专题:电磁感应中的综合应用一、电磁感应中的力学问题1．如图甲所示，一个足够长的“U”形金属导轨NMPQ 固定在水平面内，MN 、PQ 两导轨间的宽为L =0.50m ．一根质量为m =0.50kg 的均匀金属导体棒ab 静止在导轨上且接触良好，abMP 恰好围成一个正方形．该轨道平面处在磁感应强度大小可以调节的竖直向上的匀强磁场中．ab 棒的电阻为R = 0.10Ω，其他各部分电阻均不计，开始时，磁感应强度B 0 = 0.50T 。

(1)若保持磁感应强度B 0的大小不变，从t =0时刻开始，给ab 棒施加一个水平向右的拉力，使它做匀加速直线运动．此拉力F 的大小随时间t 变化关系如图乙所示．求匀加速运动的加速度及ab 棒与导轨间的滑动摩擦力．(2)若从t =0开始，使磁感应强度的大小从B 0开始使其以tB ∆∆=0.20 T/s 的变化率均匀增加．求经过多长时间ab 棒开始滑动？此时通过ab 棒的电流大小和方向如何？(ab 棒与导轨间的最大静摩擦力和滑动摩擦力相等)2．如图所示，在方向竖直向上的磁感应强度为B 的匀强磁场中，有两条足够长的平行金属导轨，其电阻不计，间距为L ，导轨平面与磁场方向垂直。

ab 、cd 为两根垂直导轨放置的、电阻都为R 、质量都为m 的金属棒。

棒cd 用能承受最大拉力为T 0的水平细线拉住，棒cd 与导轨间的最大静摩擦力为f 。

棒ab 与导轨间的摩擦不计，在水平拉力F 的作用下以加速度a 由静止开始向右做匀加速直线运动，求：（1）线断以前水平拉力F 随时间t 的变化规律；（2）经多长时间细线将被拉断。

3．如图所示PQ 、MN 为足够长的两平行金属导轨,它们之间连接一个阻值Ω=8R 的电阻;导轨间距为kg m m L 1.0;1==一质量为,电阻Ω=2r ,长约m 1的均匀金属杆水平放置在导轨上,它与导轨的滑动摩擦因数53=μ,导轨平面的倾角为030=θ在垂直导轨平面方向有匀强磁场,磁感应强度为0.5T B =,今让金属杆AB 由静止开始下滑从杆静止开始到杆AB 恰好匀速运动的过程FBab c d中经过杆的电量1C q ,求:(1)当AB 下滑速度为s m /2时加速度的大小(2)AB 下滑的最大速度(3)从静止开始到AB 匀速运动过程R 上产生的热量二、电磁感应中与电路有关的问题4．图所示的电路中，R=1Ω，B=0.2T ，金属杆ab 长1.0m 、单位长度的电阻为2Ω，用一力F 拉着杆以v=10m/s 的速度做匀速运动。

电磁感应中的压轴大题常考的问题有以下四个方面1．电磁感应与力学综合问题2．电磁感应与能量综合问题3．电磁感应与电路综合问题4．电磁感应与力、技术应用综合问题不论考查哪类问题，实质上就两个模型．模型1：电磁场中的导体棒模型(单棒)模型2：电磁场中的线框模型(含两根导体棒)解决电磁感应综合问题的一般思路是“先电后力”即●先作“源”的分析——分析电路中由电磁感应所产生的电源，求出电源参数E和r；●再进行“路”的分析——分析电路结构，弄清串并联关系，求出相关部分的电流大小，以便安培力的求解；●然后是“力”的分析——分析研究对象(通常是金属杆、导体、线圈等)的受力情况，尤其注意其所受的安培力；●接着进行“运动”状态的分析——根据力和运动的关系，判断出正确的运动模型；●最后是“能量”的分析——寻找电磁感应过程和研究对象的运动过程中其能量转化和守恒的关系电磁感应综合（一）1．如图所示，光滑平行的水平金属导轨MN、PQ相距l，在M点和P点间接一个阻值为R的电阻，在两导轨间OO1O1′O′矩形区域内有垂直导轨平面竖直向下，宽为d的匀强磁场，磁感应强度为B。

一根质量为m，电阻为r的导体棒ab，垂直搁在导轨上，与磁场左边界相距d0。

现用大小为F、水平向右的恒力拉ab棒，使它Array由静止开始运动，棒ab在离开磁场前已经做匀速直线运动（棒ab与导轨始终保持良好的接触，导轨电阻不计）。

求：（1）棒ab在离开磁场右边界时的速度；（2）棒ab通过磁场区的过程中整个回路所消耗的电能；（3）试分析讨论ab棒在磁场中可能的运动情况。

2．如图所示，固定于水平桌面上的金属框架cdef，处在竖直向下的匀强磁场中，金属棒ab搁在框架上，可无摩擦滑动。

此时，adeb构成一个边长为l的正方形。

棒的电阻为r，其余部分电阻不计。

开始时磁感强度为B 0。

（1）若从t =0时刻起，磁感强度均匀增加，每秒增量为k ，同时保持棒静止。

求棒中的感应电流。

取夺市安慰阳光实验学校狂刷46 电磁感应与力学的综合1．如图所示，竖直放置的两光滑平行金属导轨置于垂直于导轨向里的匀强磁场中，两根质量相同的金属棒A 和B 与导轨紧密接触且可自由滑动。

先固定A ，释放B ，当B 的速度达到10 m/s 时，再释放A ，经1 s 时间A 棒速度达到12 m/s ，（g 取10 m/s 2）则 A ．当v A =12 m/s 时，v B =18 m/s B ．当v A =12 m/s 时，v B =22 m/sC ．若导轨很长，它们最终速度必相同D ．它们最终速度不相同，但速度差恒定 【答案】AC2．倾角为α的光滑导电轨道间接有电源，轨道间距为L ，轨道上放一根质量为m 的金属杆ab ，金属杆中的电流为I ，现加一垂直金属杆ab 的匀强磁场，如图所示，ab 杆保持静止，则磁感应强度方向和大小可能为A ．方向垂直轨道平面向上时，磁感应强度最小，大小为sin mg ILαB ．z 正向，大小为mgILC ．x 正向，大小为mgILD ．z 正向，大小为tan mg ILθ【答案】ACD【名师点睛】受力分析后，根据平衡条件，写出平衡方程，结合安培力公式，并根据左手定则，即可求解。

3．如图，POQ 是折成60°角的固定于竖直平面内的光滑金属导轨，导轨关于竖的匀强磁场中，磁感应强度随时间变化规律为B =1–8t (T)。

一质量为1 kg 、长为L 、电阻为1Ω、粗细均匀的导体棒锁定于OP 、OQ 的中点a 、b 位置。

当磁感应强度变为B 1=0.5 T 后保持不变，同时将导体棒解除锁定，导体棒向下运动，离开导轨时的速度为v =3.6 m/s 。

导体棒与导轨始终保持良好接触，导轨电阻不计，重力加速度为g =10 m/s 2下列说法正确的是 A ．导体棒解除锁定前回路中电流的方向是abOa BC ．导体棒滑到导轨末端时的加速度大小是7.3 m/s 2D ．导体棒运动过程中产生的焦耳热是2.02 J 【答案】BCA 错误B 正确；滑到导根据牛顿第二定律，有：mg F ma -=C 正确；由能量守恒得212mgh mv Q h =+=，D 错误。
