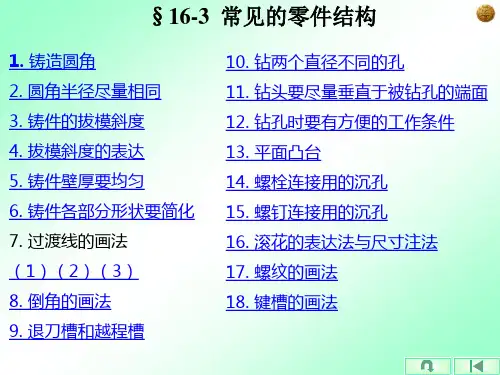

§16-3 常见的零件结构
1. 铸造圆角
2. 圆角半径尽量相同
3. 铸件的拔模斜度
4. 拔模斜度的表达
5. 铸件壁厚要均匀
6. 铸件各部分形状要简化
7. 过渡线的画法
（1）（2）（3）
8. 倒角的画法
9. 退刀槽和越程槽10. 钻两个直径不同的孔
11. 钻头要尽量垂直于被钻孔的端面
12. 钻孔时要有方便的工作条件
13. 平面凸台
14. 螺栓连接用的沉孔
15. 螺钉连接用的沉孔
16. 滚花的表达法与尺寸注法
17. 螺纹的画法
18. 键槽的画法
1. 铸造圆角
（c）好（a）裂纹
（b）缩孔
2. 圆角半径尽量相同
全部圆角R5其余圆角R5
（b）好（a）不好
3. 铸件的拔模斜度
（a）无拔模斜度
（b）有拔模斜度
4. 拔模斜度的表达（a）不好（b）好
5. 铸件壁厚要均匀
（a）不正确
（b）正确
6. 铸件各部分形状要简化（a）不好（b）好
理论交点过渡线理论交点
过渡线
大于60?时或等于60?时
两端画成直线（不到头）
45°
两端画成圆角
60°
小于45?时
8. 倒角的画法
C ?45?
C ?45?
C ?45?
C ?45?
60°
C
C
60°
C
C
60°
60°
（a ）铸造圆角经
加工变成尖角
0.4
0.4
0.4
0.40.4
（b ）正确
（a ）错误
9. 退刀槽和越程槽
砂轮
砂轮
砂轮
10. 钻两个直径不同的孔
φB
φA
120°
11. 钻孔要尽量垂直于被钻孔的端面
（a）错误
（b）正确
正确
（a ）钻头不要单边工作
（b ）要能伸进钻头
12. 钻孔时要有方便的工作条件
不正确不正确
正确
13. 平面凸台
不好好
（a）尽量减少加工面
不好好
14. 螺栓联结用的沉孔
B钻孔A沉孔刮平为止
15. 螺钉连接用的沉孔
16. 滚花的表达法与尺寸标注
17. 螺纹的画法
