任务一电阻器的识别与检测 【任务描述】 作为电路中最常用的器件，电阻器，通常简称为电阻。电阻几乎是任何一个电子线路中不可缺少的一种器件，在电路中主要的作用是：缓冲、负载、分压分流、保护等作用。那么如何识别电阻器？如何检测电阻器？下面让我们通过本任务的学习，掌握电阻器的基本知识。 【知识目标】 1、掌握各种电阻器、电位器的种类、作用与标识方法。 2、掌握各种电阻器、电位器的主要参数。 【技能目标】 1、能用目视法判断、识别常见电阻器、电位器的种类，能正确说出各种电阻器、电位器的名称。 2、对电阻器、电位器上标识的主要参数能正确识读，了解该电阻器、电位器的作用和用途。 3、会使用万用表对各种电阻器和电位器进行正确测量并对其质量做出评价。 【技能知识】 电阻器通常简称为电阻,电阻是电子元器件应用最广泛的一种，其质量的好坏对电路的性能有较大影响。电阻的主要用途是稳定和调节电路中的电压和电流，其次还可以作为分流器、分压器和消耗电能的负载等。 一、电阻的分类 在电子电路中常用的电阻分三大类：阻值固定的电阻称为固定电阻或普通电阻；阻值连续可变的电阻称为可变电阻（电位器和微调电阻）；具有特殊作用的电阻器称为敏感电阻（如热敏电阻、
光敏电阻、气敏电阻等）。 按制作材料分类电阻器又可分为：膜式电阻（碳膜RT、金属膜RJ、合成膜RH和氧化膜RY）、实芯电阻（有机RS和无机RN）、金属线绕电阻（RX）、特殊电阻（MG型光敏电阻、MF型热敏电阻）四种。 按制作工艺分类电阻器又可分为：通孔式电阻器和贴片式电阻器两大类。 1、固定电阻的外形及特点（如表1.1.1所示） 表1.1.1 普通电阻的外形及特点 名称 实物图 结构和特点 碳膜电阻 碳膜电阻是以碳膜作为基本材料，利用浸渍或真空蒸发形成结晶的电阻膜（碳膜）,属于通用性电阻。 金属氧化膜电阻 金属氧化膜电阻是在陶瓷机体上蒸发一层金属氧化膜，然后再涂一层硅树脂胶，使电阻的表面坚硬而不易碎坏。 金属膜电阻金属膜电阻以特种稀有金属作为电阻材料，在陶瓷基体上，利用厚膜技术进行涂层和焙烧的方法形成电阻膜。 线绕电阻 线绕电阻是将电阻线绕在耐热瓷体上，表面涂以耐热、耐湿、耐腐蚀的不燃性涂料保护而成。线绕电阻与额定功率相同的薄膜电阻相比，具有体积小的优点，它的缺点是分布电感大。 水泥电阻 水泥电阻也是一种线绕电阻，它是将电阻线绕与无碱性耐热瓷体上，外面加上耐热、耐湿及耐腐蚀材料保护固定而成的。 贴片式电阻 贴片式电阻又称表面安装电阻，是小型电子线路的理想元件。它是把很薄的碳膜或金属合金涂覆到陶瓷基底上，电子元件和电路板的连接直接通过金属封装端面，不需引脚，主要有矩形和圆柱型两种。
电阻、电阻器、电位器、可调电阻器、滑动变阻器、电阻箱 电位器，滑动变阻器和电阻箱各有什么优劣 悬赏分：0|解决时间：2008-11-20 21:38 |提问者：笔之歌 如题。希望详细、通俗一点的解释，谢谢。 最佳答案 电位器实际就是滑动变阻器，在工业和家电上称电位器在实验室称滑动变阻器，他们可以平滑的调节电阻值。电阻箱基本上是实验室用，他调节电阻是跳变的但可以马上读出当前阻值。一般滑动变阻器功率较大，电位器功率最小。 回答时间：2008-11-12 21:13 |我来评论 其他回答共3条 电位器和变阻器的精确度要求不高，适合教学等对精确度要求不高的场合。电阻箱的制备要求比较高，所以精准度大。 回答者：renwei886688|二级| 2008-11-14 09:05 滑动变阻器：连续的改变电阻，但不能明确知道具体数值 电阻箱：可以直观的显示数值大小，但不能连续的改变电阻 回答者：残荷听雪|二级| 2008-11-14 22:00 百度知道 > 教育/科学 > 科学技术 > 物理学 如何分辨电位器和变阻器? 悬赏分：15|解决时间：2007-9-3 20:41 |提问者：mao4414 怎样才能看出来是分压还是控制电流?他们的作用不同主要是在哪点上有区别? 问题补充： 为什么他们的作用不一样,调整变阻器电流变了同时会影响电压是吗? 最佳答案 一般来说小电阻适合做分压使用，大电阻适合做限流使用。调节电流和电压的任何一个都会改变令一个，就是调哪个更方便更明显的问题。 回答时间：2007-9-2 18:51 |我来评论 其他回答共3条 电位器和变阻器基本没区别，只要电参数一样，可通用。 回答者：qinjoyce|二级| 2007-9-2 18:10
滑动变阻器取值范围 1．如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U﹣I”关系图象如图乙所示．则电源电压为_________ V，定值电阻R1的阻值为_________ Ω，滑动变阻器R2的阻值变化范围为_________ Ω． 2．如图所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由B端移动到A端时，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图所示，则变阻器的最大阻值是_________ ，电压表V2对应示数的变化范围_________ ． 3．如图所示电路中，滑动变阻器的阻值变化范围是0～20欧，电源电压为4.5伏．当电流表的示数是0.5A时，电压表的示数是2V．已知电流表的量程是0～0.6A，电压表的量程是0～3V．为了不损坏两个电表，求滑动变阻器可连入电路的阻值范围．
4．如图所示，电源电压保持不变．滑动变阻器R2的滑片P在移动过程中，电压表的示数变化范围是0～4伏，电流表的示数变化范围是0.5～1安，求：电源电压、电阻R1的阻值和变阻器R2的最大阻值． 5．如图所示，电源电压为12V，且保持不变，电阻R1=20Ω，滑动变阻器R2的最大阻值为20Ω，则当滑动片P在滑动变阻器上滑动时，电流表、电压表上示数变化的最大范围分别是多少？ 6．如图，电源电压保持不变．闭合开关S后，滑动变阻器R0的滑片P在移运过程中，电压表的示数变化范围为0～4伏，电流表的示数变化范围为0.5～1安，求： （1）R的阻值； （2）R0的最大阻值； （3）电源电压．
7．如图所示，电源电压保持不变，闭合开关S后，滑动变阻器R'，的滑片P在移动过程中，电压表的示数变化范围为0～9.6V，电流表的示数变化范围为0.2～1A，求： （1）R的阻值； （2）R'的最大阻值； （3）电源电压． 8．如图甲所示的电路中，电源电压保持不变，S闭合后，在滑动变阻器的滑片P 由B端移动到A端的过程中，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图乙所示．求： （1）电源的电压； （2）滑动变阻器的最大阻值； （A V表示数、灯泡亮度变化专题） 一、选择题 1．如图所示的电路中，电源两端电压保持不变。开关S闭合，灯L正常发光，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是
电位器物料规格描述规范 电位器分三种：旋转电位器、直滑电位器、微调电位器 一.旋转电位器规格描述规范 1、物料编码；如：9E06-****-****-** 2、物料名称分三种：旋转电位器 3、焊接类型：如：插件（或SMD）水平、垂直. 4、外型直径：如：09、11、12、14、16、17、24......等型 5、联数：如：单联、双联、三联、四联……..等. 6、线性，如：（05、10、15、20、25、30）A，（0、1、2、3、4、5）B，（05、10、15、20、25、30）C等 7、阻值：如：10K、20K、50K、100K......等 8、定位数：如：0C、1C、5C、7C、11C、24C、41C……..等 9、柄长（L）：垂直电位器为PCB至柄端的长度，水平为电位器脚至柄端的长度。如L=15、20、25、30MM 等 10、安装旋钮尺寸（a）:如a=7、12MM 11.柄端形状：如圆柄、半柄 12.是否带开关：带开关的注明带开关，不带开关的不用注明. 13. 是否带附件：有附件的注明有几PCS螺母，垫片；没有附件的不用注明. 14. 环保描述，如：ROHS。 15. 厂商料号以后不在规格中显示，系统另外显示. 例1：物料编码（9E06-****-****-**）物料名称（旋转电位器）规格（插件垂直09型单联0B50K0C L=30MM, a=12MM 圆柄ROHS ）其中：0B为B（0）线性，如是5B为5B线性;0C为不带中点，没有附螺母垫片. 例2：物料编码（9E06-****-****-**）物料名称（电位器）规格（插件垂直11型双联15C50K1C L=25MM, a=7MM 圆柄附1PCS螺母垫片ROHS）其中：15C为C(15)线性，如是1C为1个定位点（中点）。1PCS螺母垫片为附1PCS螺母垫片. 例3：物料编码（9E06-****-****-**）物料名称（直滑电位器）规格（插件水平16型四联15A50K41C L=17MM, a=7MM 半柄附2PCS螺母垫片ROHS "昇威" RD16************）其中：15A为A(15)线性，如是41C 为41个定位点。
sbit X_CS_1=P1^0; // sbit X_INC=P1^1;// sbit X_UD=P1^2; // sbit X_CS_2=P1^4; // //有关电位器的宏定义 #define SETB_X9C103_CS1 X_CS_1=1 #define CLRB_X9C103_CS1 X_CS_1=0 #define SETB_X9C103_INC X_INC=1 #define CLRB_X9C103_INC X_INC=0 #define SETB_X9C103_UD X_UD=1 #define CLRB_X9C103_UD X_UD=0 #define SETB_X9C103_CS2 X_CS_2=1 #define CLRB_X9C103_CS2 X_CS_2=0 void X9C103_Inc_N_Step(unsigned char Sel,unsigned char N); void X9C103_Dec_N_Step(unsigned char Sel,unsigned char N); void Delay(unsigned int t) ; void X9C103_Init(unsigned char Sel);//初始化至中间位置 //延时us子程序 void Delay(unsigned int t) { unsigned int i; for(i=0;i<t;i++) ; } //************************************************************************ // 数字电位器向上调一步 // 数字电位器100个抽头，相当于99步 //************************************************************************ void X9C103_Inc_N_Step(unsigned char Sel,unsigned char N) { unsigned char i=0; SETB_X9C103_UD; // U/D 拉高则下面的INC下沿，执行UP操作 Delay(3); // 延时大约2us
电子元器件的识别与检测 电子元器件一般指电阻器、电容器、线圈、变压器、晶体二极管、晶体三极管、可控硅和集成电路等。我们将学习这些元器件的用途，主要性能参数、规格型号以及检查这些元器件质量好坏的基本知识，下面分别作说明。 课题一电阻器的识别与检测 一、电阻作用 电荷在物体里运动会受到一定的阻力，这种阻力叫电阻，具有一定阻值的元件叫做电阻器。它是电子产品中一种必不可少、用得最多的电子元器件之一。在电路中的主要作用是分压、分流、限流、偏置的作用另外,还可以与其它元件配合，组成耦合、滤波、反馈、补偿等各种不同功能的电路。所以，我们有必要掌握电阻器的分类、主要参数、标志方法和测试方法等基本知识。 二、电阻器分类与符号 1、电阻器分类 电阻按照阻值的变化特性分类为：固定电阻器可变电阻器和敏感电阻器；
2、电阻器符号 3、常见电阻器图片 光敏电阻 湿敏电阻
金属氧化膜电阻RY 水泥型线绕电阻 碳膜电阻RT 说明：通常，底色为蓝色的是金属膜电阻；底色为灰色的是氧化膜电阻；底色为米黄色或者土黄色的是碳膜电阻。
三、电阻器型号命名 电阻器和电位器的型号命名方法见表1.1
四、电阻器的主要性能参数 1．标称值和允许误差： （1）标称阻值：国家规定出一系列的阻值作为产品的标准，这就是电阻器的标称阻值。
(2)允许误差：电阻的实际阻值不可能做到与它的标称值完全一样，两者间总是存在一定的偏差。最大的允许误差除以该电阻的标称值所得的百分数就叫电阻的误差。 对于误差，国家也规定出一个系列。普通电阻的误差可分为±5％、±10％、±20％三种，在标志上分别以Ⅰ、Ⅱ、Ⅲ误差等级表示。在电路图中电阻器旁边所标的阻值就是标称阻值。使用者在设计电路时计算得出的电阻器阻值不是标称值时，可选择和它相接近的标称电阻值。 电阻的误差通常分别用六个字母表示： 字母 D F G J K M 误差±％ 0.5 1 2 5 10 20 还有I ,II,III表示误差等级。 2．额定功率：当电流通过电阻时，要消耗一定的功率，这部分功率变成热量使电阻温度升高，为保证电阻正常使用而不被烧坏，它所承受的功率不能超过规定的限度，这个最大的限度就称为电阻的额定功率。 一般可分为1/8、1/4、1/2、1、2、5、10W等。额定功率大的电阻器体积就大，在一般半导体收音机或功放等
滑动变阻器取值围 1．如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U﹣I”关系图象如图乙所示．则电源电压为 _________ V，定值电阻R1的阻值为_________ Ω，滑动变阻器R2的阻值变化围为_________ Ω． 2．如图所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由B端移动到A端时，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图所示，则变阻器的最大阻值是_________ ，电压表V2对应示数的变化围_________ ． 3．如图所示电路中，滑动变阻器的阻值变化围是0～20欧，电源电压为4.5伏．当电流表的示数是0.5A时，电压表的示数是2V．已知电流表的量程是0～0.6A，电压表的量程是0～3V．为了不损坏两个电表，求滑动变阻器可连入电路的阻值围．
4．如图所示，电源电压保持不变．滑动变阻器R2的滑片P在移动过程中，电压表的示数变化围是0～4伏，电流表的示数变化围是0.5～1安，求：电源电压、电阻R1的阻值和变阻器R2的最大阻值． 5．如图所示，电源电压为12V，且保持不变，电阻R1=20Ω，滑动变阻器R2的最大阻值为20Ω，则当滑动片P在滑动变阻器上滑动时，电流表、电压表上示数变化的最大围分别是多少？ 6．如图，电源电压保持不变．闭合开关S后，滑动变阻器R0的滑片P在移运过程中，电压表的示数变化围为0～4伏，电流表的示数变化围为0.5～1安，求：（1）R的阻值； （2）R0的最大阻值； （3）电源电压．
7．如图所示，电源电压保持不变，闭合开关S后，滑动变阻器R'，的滑片P在移动过程中，电压表的示数变化围为0～9.6V，电流表的示数变化围为0.2～1A，求： （1）R的阻值； （2）R'的最大阻值； （3）电源电压． 8．如图甲所示的电路中，电源电压保持不变，S闭合后，在滑动变阻器的滑片P 由B端移动到A端的过程中，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图乙所示．求： （1）电源的电压； （2）滑动变阻器的最大阻值； （A V表示数、灯泡亮度变化专题） 一、选择题 1．如图所示的电路中，电源两端电压保持不变。开关S闭合，灯L正常发光，将滑动变阻
电位器A20K和B20K是有区别的，如果对调节要求不高，还是可以替换，但还是要看应用场合。 A 型为指数式，指数式(反转对数式)电位器，在开始转动时，阻值变化很大。而在转角越接近最大阻值一端时，阻值变化越小。指数式(反转对数式)电位器，阻值按旋转角依指数关系变化，普遍用在音量控制电路中如收音机、录音机、电视机中的音量控制器。因为人的听觉对声音的强弱，是依指数关系变化的，若调制音量随电阻阻值指数变化，这样人耳听到的声音就感觉平稳舒适。所以这种电位器适用于音响电路的音调控制电路。 B型，直线式电位器：其电阻体上的导电物质分布均匀，单位长度的阻值大致相等，电阻值的变化与电位器的旋转角度成直线关系，多用于分压；阻值按旋转角度均匀变化，适合于分压、单调等方面调节作用。一般电位器的线形用的比较多的就是这个。 C型为对数式，对数式电位器在开始转动时，电阻值变化转小，而在转角越接近最大阻值一端时，阻值变化越大。阻值按旋转角度依对数关系变化，这种型式电位器多用在仪表当中，也适用于音调控制电路,这种电位器电阻体上的导电物质分布不均匀，刚开始转动时，阻值的变化很大；转动角度增大时，阻值的变化较小。阻值的变化与电位器的旋转角度成对数关系，多用于音量控制。因为人耳对音量的感觉大致和声音功率的对数成直线关系，即声音从小加大时，人耳感觉很灵敏，但大到某一值后，即使声音功率有了较大的增加，人耳却感觉变化不大。可见对数式电位器的阻值变化规律比较符合人耳听觉的特点，因此在收音机、电视机等音量控制电路中，应选用对数式电位器。 这个看你对电位器调节幅度要求高不高。如果是功放机上面用可以通用的。 就是旋转的时候有个调节幅度，我们把电位器看成一个圆弧，电位器平行放。大约从315°开始就是左边旋到底，到225°就是右旋到底。 A型开始旋阻值变化大过了一半后旋转阻值变化小。B型是均匀，C型开始变化小后面变化大。这样知道不？ 再要明白点同样是20K A型的在90度时阻值是12K到13K，B型在90度时阻值是10K左右。C型在90度的时候阻值是7到8K这样明白吧。 电位器的型号是如何命名的 电位器的型号命名由四部分组成: 第一部分表示电位器的主称，用宇母"W"表示。 第二部分表示电位器电阻体选用的材料，用字母表示。电阻体材料的代表字母见表1所示。 第三部分表示电位器的类别，用宇母表示。类别的代表宇 母见表2所示。 有的电位器第三部分用数字来表示功率或生产序号。 第四部分表示电位器的生产序号，用数宇表示。 表1所示电阻体材料
详解数字电位器的原理与应用数字电位器（DigitalPotenTIometer）亦称数控可编程电阻器，是一种代替传统机械电位器（模拟电位器）的新型CMOS数字、模拟混合信号处理的集成电路。数字电位器采用数控方式调节电阻值的，具有使用灵活、调节精度高、无触点、低噪声、不易污损、抗振动、抗干扰、体积小、寿命长等显著优点，可在许多领域取代机械电位器。 数字电位器一般带有总线接口，可通过单片机或逻辑电路进行编程。它适合构成各种可编程模拟器件，如可编程增益放大器、可编程滤波器、可编程线性稳压电源及音调／音量控制电路，真正实现了“把模拟器件放到总线上”（即单片机通过总线控制系统的模拟功能块）这一全新设计理念。 目前，数字电位器正在国内外迅速推广，并大量应用于检测仪器、PC、手机、家用电器、现代办公设备、工业控制、医疗设备等领域。 1.基本工作原理 由于数字电位器可代替机械式电位器，所以二者在原理上有相似之处。数字电位器属于集成化的三端可变电阻器件其等效电路，如图l所示。当数字电位器用作分压器时，其高端、低端、滑动端分别用VH、VL、VW表示；而用作可调电阻器时，分别用RH、RL和RW表示。 图2所示为数字电位器的内部简化电路，将n个阻值相同的电阻串联，每只电阻的两端经过一个由MOS管构成的模拟开关相连，作为数字电位器的抽头。这种模拟开关等效于单刀单掷开关，且在数字信号的控制下每次只能有一个模拟开关闭合，从而将串联电阻的每一个节点连接到滑动端。
数字电位器的数字控制部分包括加减计数器、译码电路、保存与恢复控制电路和不挥发存储器等4个数字电路模块。利用串入、并出的加／减计数器在输入脉冲和控制信号的控制下可实现加／减计数，计数器把累计的数据直接提供给译码电路控制开关阵列，同时也将数据传送给内部存储器保存。当外部计数脉冲信号停止或片选信号无效后，译码电路的输出端只有一个有效，于是只选择一个MOS管导通。 数字控制部分的存储器是一种掉电不挥发存储器，当电路掉电后再次上电时，数字电位器中仍保存着原有的控制数据，其中间抽头到两端点之间的电阻值仍是上一次的调整结果。因此，数字电位器与机械式电位器的使用效果基本相同。但是由于开关的工作采用“先连接后断开”的方式，所以在输入计数有效期间，数字电位器的电阻值与期望值可能会有一定的差别，只有在调整结束后才能达到期望值。 从图2可以看出，数字电位器与机械式电位器有2个重要区别：1）调整过程中，数字电位器的电阻值不是连续变化的，而是在调整结束后才具有所希望的输出。这是因为数字电位器采用MOS管作为开关电路，并且采用“先开后关”的控制方法：2）数字电位器无法实现电阻的连续调整，而只能按数字电位器中电
电子元器件的识别与检测电子元器件一般指电阻器、电容器、线圈、变压器、晶体二极管、晶体三极管、可控硅和集成电路等。我们将学习这些元器件的用途，主要性能参数、规格型号以及检查这些元器件质量好坏的基本知识，下面分别作说明。 课题一电阻器的识别与检测 一、电阻作用 电荷在物体里运动会受到一定的阻力，这种阻力叫电阻，具有一定阻值的元件叫做电阻器。它是电子产品中一种必不可少、用得最多的电子元器件之一。在电路中的主要作用是分压、分流、限流、偏置的作用另外,还可以与其它元件配合，组成耦合、滤波、反馈、补偿等各种不同功能的电路。所以，我们有必要掌握电阻器的分类、主要参数、标志方法和测试方法等基本知识。 二、电阻器分类与符号 1、电阻器分类 电阻按照阻值的变化特性分类为：固定电阻器可变电阻器和敏感电阻器； 2、电阻器符号
3、常见电阻器图片 光敏电阻 湿敏电阻 金属氧化膜电阻RY 水泥型线绕电阻 碳膜电阻RT 说明：通常，底色为蓝色的是金属膜电阻；底色为灰色的是氧化膜电阻；底色为米黄色或者土黄色的是碳膜电阻。 三、电阻器型号命名 电阻器和电位器的型号命名方法见表1.1 四、电阻器的主要性能参数 1．标称值和允许误差： （1）标称阻值：国家规定出一系列的阻值作为产品的标准，这就是电阻器的标称阻值。 (2)允许误差：电阻的实际阻值不可能做到与它的标称值完全一样，两者间总是存在一定的偏差。最大的允许误差除以该电阻的标称值所得的百分数就叫电阻的误差。
对于误差，国家也规定出一个系列。普通电阻的误差可分为±5％、±10％、±20％三种，在标志上分别以Ⅰ、Ⅱ、Ⅲ误差等级表示。在电路图中电阻器旁边所标的阻值就是标称阻值。使用者在设计电路时计算得出的电阻器阻值不是标称值时，可选择和它相接近的标称电阻值。 电阻的误差通常分别用六个字母表示： 字母 D F G J K M 误差±％ 0.5 1 2 5 10 20 还有I ,II,III表示误差等级。 2．额定功率：当电流通过电阻时，要消耗一定的功率，这部分功率变成热量使电阻温度升高，为保证电阻正常使用而不被烧坏，它所承受的功率不能超过规定的限度，这个最大的限度就称为电阻的额定功率。 一般可分为1/8、1/4、1/2、1、2、5、10W等。额定功率大的电阻器体积就大，在一般半导体收音机或功放等电流较小的电路中，电阻的额定功率一般只需 1/4W或1/8W就可以了。不同功率电阻器的符号：标称功率大于10W的电阻器，一般在图形符号上直接用数字标记出来。 3、电阻器单位
数字电位器芯片X9511的应用扩展 杨善迎莱芜职业技术学院 引言 数字电位器在我国还是近几年出现的新型器件，该器件一出现，就以其调节准确方便，使用寿命长，受物理环境影响小，性能稳定等特点，而被广大电子工程技术人员所接受。但数字电位器本身能够承受的电流和电压有限，因而需要扩展，同时在实际应用中，数字电位器的阻值范围及分辨率也需要扩展，本文介绍的扩展方案适用于各种信号的数字电位器。 数字电位器简介 数字电位器是可用数字信号控制电位器滑动端位置的新型器件，一般分按钮控制和串行信号控制两种，X9511就是XICOR公司生产的理想按键式数字电位器，它内含31个串联电阻阵列和32个轴头。轴头位置由两个按键控制，并且可以被存储在一个E2PROM存储器中，以供下一次通电时重新调用，并自动恢复轴头位置，X9511有1kΩ和10kΩ的X9511Z和X9511W两种规格。X9511内部由计数器、存储器、译码器、模拟开关和电阻阵列等电路组成，其中计数器是5位可逆计数器，可用于对控制信号PU（或PD）进行加（或减）计数，计数器的计数值可以在ASE 的控制下存储非易失性存储器中。计数器的数值经过32选1译码器译码后可用于控制模拟开关，32个模拟开关相当于电位器的32个轴头，电阻阵列由采用集成电路工艺制作的31个串联一起的电阻构成，电阻两端分别连接模拟开关的一端，而模拟开关的另一端连接在一起构成数字电位器的滑动端（VW），译码器的输出端可控制模拟开关的通断，从而实现滑动轴头位置的变化。X9511的计数器电路具有以下特点： ◆输入端具有内部上拉电阻和消除开关抖动的抗扰电路，当输入脉冲宽度小于40ms时，计数器将其视为干扰信号而不进行计数； ◆PU和PD引脚可直接连接一个按钮开关到地，当按钮按下时，在PU或PD端产生一个负脉冲，使计数器进行加1（按PU键）或减1（按PD键）计数； ◆能将计数值存储在非易失性存储器E2PROM中长期保存； ◆能在上电时自动将E2PROM中的数据恢复到计数器中； ◆当计数器计数到最大值“31”时，PU按键失效，而计数到最小值“0”时，PD按键失效，从而避免循环计数，保证电位器调到最大位置时不会跳到零位，或从零位跳到最大位置。 ◆具有慢速和快速计数选择，当输入负脉冲宽度小于250ms时为慢速计数方式，此时按一下按键计数器将执行加1（或减1）操作，当脉冲宽度大于250ms时，计数器为快速（连续）计数方式，此时1秒钟以内，电路将以250ms的速率连续计数，若按键按下的时间大于1秒，计数器将以5ms的速率递增或递减，直到滑动端滑到最高或最低轴头位置，当按键一释放后，计数器立即停止计数，电路返回到等待状态。 X9511的管脚功能键表1所列，基本应用电路如图1所示，图1是用X9511组成的0-+5V可调分压电路，图中，VH端接+ 5V，VL端接地，从VW端输出0-+5V可调电压，按动开关K1，输出电压增大，最大为+5V，按动K2时，电压减小，最小为0V，按下按键K3后再释放即完成一次手动的滑动端位置存储，这样即可将当前的滑动端位置存储到E2PROM中以作为滑动端下一次
电位器的作用及电位器接法 2012年10月10日09:29 本站整理作者：胡哥用户评论（0） 关键字：电位器(112) 电位器实际上就是可变电阻器，由于它在电路中的作用是获得与输入电压（外加电压）成一定关系得输出电压，因此称之为电位器。 电路图形符号 电位器阻值的单位与电阻器相同，基本单位也是欧姆，用符号Ω表示。电位器在电路中用字母R或RP （旧标准用W）表示，图1是其电路图形符号。 图1电位器电路图形符号 常用电位器实物图、结构特点及应用 常用电位器如表1所示。
表1常用电位器实物图及应用 电位器的主要参数 电位器的主要参数有标称阻值、额定功率、分辨率、滑动噪声、阻值变化特性、耐磨性、零位电阻及温度系数等。 1、电位器的标称阻值和额定功率 2、电位器上标注的阻值叫标称阻值。 3、电位器的额定功率是指在直流或交流电路中，当大气压为87~107kPa，在规定的额定温度下长期连续负荷所允许消耗的最大功率。线绕和非线绕电位器的额定功率系列入表2所示。 表2电位器额定功率标称系列（单位：功率）

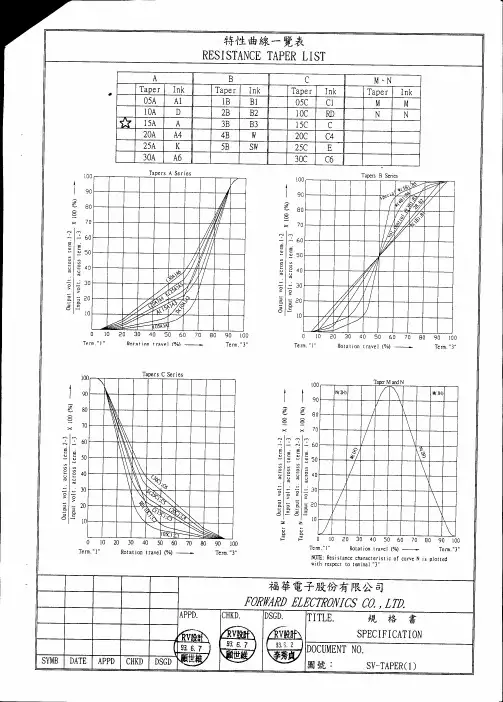

电位器的阻值变化特性 阻值变化特性是指电位器的阻值随活动触点移动的长度或转轴转动的角度变化的关系，即阻值输出函数特 性。常用的阻值变化特性有3种，如图所示。 图电位器阻值变化曲线 直线式（X型）：随着动角点位置的变化，其阻值的变化接近直线。 指数式（Z型）：电位器阻值的变化与动角点位置的变化成指数关系。 ①直线式电位器的阻值变化与旋转角度成直线关系。当电阻体上的导电物质分布均匀时，单位长度的阻值大致相等。它适用于要求调节均匀的场合（如分压器）。 ②指数式电位器因电阻体上的导电物质分布不均匀，电位器开始转动时，阻值变化较慢，转动角度增大时，阻值变化较陡。指数式电位器单位面积允许承受的功率不等，阻值变化小的一端允许承受的功率较大。它普遍应用于音量调节电路里，因为人耳对声音响度的听觉最灵敏，当音量大到一定程度后，人耳的听觉逐渐变迟钝。所以音量调节一般采用指数式电位器，使声音的变化显得平稳、舒适。 ③对数式电位器因电阻体上导电物质的分布也不均匀，在电位器开始转动时，其阻值变化很快，当转动角度增大时，转动到接近阻值大的一端时，阻值变化比较缓慢。对数式电位器适用于与指数式电位器要求相反的电子电路中，如电视机的对比度控制电路、音调控制电路。 电位器的分辨率 电位器的分辨率也称为分辨力，对线绕电位器来讲，当动接点每移动一圈时，输出电压不连续的发生变化，这个变化量与输出电压的比值为分辨率。直线式线绕电位器的理论分辨率为绕线总匝数N的倒数，并以百 分数表示。电位器的总匝数越多，分辨率越高。 电位器的最大工作电压 电位器的最大工作电压是指电位器在规定的条件下，长期可靠地工作而不损坏，所允许承受的最高点工作电压，也称为额定工作电压。 电位器的实际工作电压要小于额定工作电压。如果实际工作电压高于额定工作电压，则电位器所承受的功率要超过额定功率，则导致电位器过热损坏。 电位器的动噪声 当电位器在外加电压作用下，其动接触点在电阻体上滑动时，产生的电噪声称为电位器的动噪声。动噪声是滑动噪声的主要参数之一，动噪声值的大小与转轴速度、接触点和电阻体之间的接触电阻、电阻体的电
对于设计人员而言，数字电位器正变得越来越重要，它们具有很多优点，但也存在很多限制。下面比较机械电位器，数字电位器的共同点和区别，并由此帮助读者了解如何使用数字电位器。 电位器的出现有很长的历史，它以各种方式应用在广泛的领域，如常数调整和测量领域。最常见的莫过于设定和微调电阻值来微调电路，设置电平和调整增益等。电位器也被用来设计机器人和工业设备中的位置反馈。针对电位器需要考虑的各个方面，需针对特定应用的各种需求来设置。如电位器上的最大电压，各臂所能提供的最大电流，能允许消耗的最大功率以及最需要考虑的电阻问题。从功率到噪声的各个方面。单个电阻的误差通常有+/-20%到+/-5%，温度也会造成电阻值的漂移，所以需要考虑电位器的精度，线性，单调性与否，是否考虑设计中其它因素。比如人耳对声音的频率响应将比较重要。断电与加电时电阻的变化，成本和体积，还有可靠性如装配，潮湿等。 在爱迪生一千多项的发明当中,电位器总是为人们所遗忘。它是在十九世纪七十年代被发明并应用在开关中。如图一所示。 经一百年来，随着材料及外形的改变，机械电位器在一些初级的应用中受到极大的关注。无可置疑机械电位器和数字电位器有许多区别，而它们的共性却令人惊讶。其中最大相同就是它们都具有可调性，能提供大范围的端到端电阻。 机械电位器可耐上千伏的高压，数字电位器受制于小体积通常电压在30伏以内。机械电位器电阻容量也比数字电位器大。然而我们只要稍加考虑就可以解决上述问题。 机械电位器受振动发生电阻飘移的时候会给设计造成问题。机械电位器的接触点因磨损，老化而造成电阻增大或失效，进而使机械电位器的性能无法预知。数字电位器则无因机械结构造成上述的问题，可以经上万次开关操作而依然保持一致。 数字电位器通常采用多晶硅或薄膜电阻材料，具有低噪声，高精度和优良的温度系数。 机械电位器和数字电位器尺寸大小比对如图二所示。
电阻器与电位器 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
电子元器件的识别与检测电子元器件一般指电阻器、电容器、线圈、变压器、晶体二极管、晶体三极管、可控硅和集成电路等。我们将学习这些元器件的用途，主要性能参数、规格型号以及检查这些元器件质量好坏的基本知识，下面分别作说明。 课题一电阻器的识别与检测 一、电阻作用 电荷在物体里运动会受到一定的阻力，这种阻力叫电阻，具有一定阻值的元件叫做电阻器。它是电子产品中一种必不可少、用得最多的电子元器件之一。在电路中的主要作用是分压、分流、限流、偏置的作用另外,还可以与其它元件配合，组成耦合、滤波、反馈、补偿等各种不同功能的电路。所以，我们有必要掌握电阻器的分类、主要参数、标志方法和测试方法等基本知识。 二、电阻器分类与符号 1、电阻器分类 电阻按照阻值的变化特性分类为：固定电阻器可变电阻器和敏感电阻器；
2、电阻器符号 3、常见电阻器图片 光敏电阻 湿敏电阻 金属氧化膜电阻RY 水泥型线绕电阻 碳膜电阻RT 说明：通常，底色为蓝色的是金属膜电阻；底色为灰色的是氧化膜电阻；底色为米黄色或者土黄色的是碳膜电阻。 三、电阻器型号命名 电阻器和电位器的型号命名方法见表 四、电阻器的主要性能参数 1．标称值和允许误差： （1）标称阻值：国家规定出一系列的阻值作为产品的标准，这就是电阻器的标称阻值。
(2)允许误差：电阻的实际阻值不可能做到与它的标称值完全一样，两者间总是存在一定的偏差。最大的允许误差除以该电阻的标称值所得的百分数就叫电阻的误差。 对于误差，国家也规定出一个系列。普通电阻的误差可分为±5％、±10％、±20％三种，在标志上分别以Ⅰ、Ⅱ、Ⅲ误差等级表示。在电路图中电阻器旁边所标的阻值就是标称阻值。使用者在设计电路时计算得出的电阻器阻值不是标称值时，可选择和它相接近的标称电阻值。 电阻的误差通常分别用六个字母表示： 字母 D F G J K M 误差±％ 1 2 5 10 20 还有I ,II,III表示误差等级。 2．额定功率：当电流通过电阻时，要消耗一定的功率，这部分功率变成热量使电阻温度升高，为保证电阻正常使用而不被烧坏，它所承受的功率不能超过规定的限度，这个最大的限度就称为电阻的额定功率。 一般可分为1/8、1/4、1/2、1、2、5、10W等。额定功率大的电阻器体积就大，在一般半导体收音机或功放等电流较小的电路中，电阻的额定功率一般只需 1/4W或1/8W就可以了。
滑动变阻器电阻取值范围 1.如图所示的电路，电源电压U=12V 且保持不变，R 1=10Ω，R 2为最大电阻为50Ω0.4A 的滑动变阻器，电流表的量程为0—0.6A,为了保护电表t 和滑动变阻器,滑动变阻器接入电路的电阻值的变化范围是多少 (20Ω—50Ω) 2.如图所示的电路，电源电压U=6V 且保持不变，R 1=20Ω，R 2为最大电阻为50Ω的滑动变阻器，电压表的量程为0—3V,为了保护电表,求滑动变阻器接入电路的电阻值的变化范围 (0Ω—20Ω) 3.如图所示的电路，电源电压U=9V 且保持不变，R 1=10Ω，R 2标有50Ω1A 字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少 (20Ω—50Ω) 4. 如图所示的电路，电源电压U=6V 且保持不变，R 1=60Ω，R 2标有50Ω2A 字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—15V,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少 (12Ω—50Ω) 2 2
5.如图所示的电路，电源电压U=8V 且保持不变，R 1=6Ω，R 2为最大电阻为50Ω的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少 (10Ω—50Ω) 6.如图所示的电路，电源电压U=8V 且保持不变，R 1=6Ω，R 2标有50Ω0.4A 字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少 (14Ω—50Ω) 7.如图所示的电路，电源电压U=且保持不变，R 1=5Ω，R 2为最大电阻为20Ω的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少 Ω—10Ω) 8. 如图所示的电路，电源电压U=10V 且保持不变，R 1=50Ω，R 2标有100Ω2A 字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—15V,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少 (25Ω—100Ω) 2
电位器型号命名方法和主要参数1．电位器型号命名方法 电位器型号命名方法见表3-6。 2．电位器主要参数 电位器的参数比较少，识别也较为方便。 (1)标称阻值。标称阻值指两个定片引脚之间的阻值，电位器按标称系列分为线绕和非线绕电位器两种。常用的非线绕电位器标称系列是1.0、1.5、2.2、3.2、4.7、6.8，再乘上10的胛次方（门为正整数或负整数），单位为Q。 (2)允许偏差。非线绕电位器允许偏差分为3个等级，l级为±5%，I|级为±l0%，Ⅲ级为±20%。
(3)额定功率，它是指电位器在交流或直流电路中，当大气压力为650～800mmHg(1mmHg=1.3332×l02Pa)、在规定环境温度下所能承受的最大允许功耗。非线绕电位器的额定功率系列为0.05W、O.lW、0.25W、0.5W、1W、2W、3W。 (4)噪声。这是衡量电位器性能的一个重要参数，电位器的噪声有3种。 ①热噪声。 ②电流噪声。热噪声和电流噪声是动片触点不滑动时两个定片之间的噪声，又称静噪声。静噪声是电位器的固定噪声，很小。 ⑧动噪声。动噪声是电位器的特有噪声，是主要噪声。产生动噪声的原因很多，主要原因是电阻体的结构不均匀，以及动片触点与电阻体的接触噪声，后者随着电位器使用时间的延长而变得越来越大。3．电位器参数识别方法 电位器的参数表示方法采用直标法，LG-JT02通常将标称阻值及允许偏差、额定功率和类型标注在电位器的外壳上，一些小型电位器上只标出标称阻值。 举例说明：某电位器外壳上标出51k-0.25/X，其中“51k”表示标称阻值为51k(l，“0.25”表示额定功率为0.25W，“X”表示是X型电位器。
数字电位器芯片X9511的应用扩展 引言 数字电位器在我国还是近几年出现的新型器件，该器件一出现，就以其调节准确方便，使用寿命长，受物理环境影响小，性能稳定等特点，而被广大电子工程技术人员所接受。但数字电位器本身能够承受的电流和电压有限，因而需要扩展，同时在实际应用中，数字电位器的阻值范围及分辨率也需要扩展，本文介绍的扩展方案适用于各种信号的数字电位器。 数字电位器简介 数字电位器是可用数字信号控制电位器滑动端位置的新型器件，一般分按钮控制和串行信号控制两种，X9511就是X I C O R公司生产的理想按键式数字电位器，它内含31个串联电阻阵列和32个轴头。轴头位置由两个按键控制，并且可以被存储在一个E2P R O M存储器中，以供下一次通电时重新调用，并自动恢复轴头位置，X9511有1kΩ和10kΩ的X9511Z和X9511W两种规格。 X9511内部由计数器、存储器、译码器、模拟开关和电阻阵列等电路组成，其中计数器是5位可逆计数器，可用于对控制信号P U（或P D）进行加（或减）计数，计数器的计数值可以在A S E的控制下存储非易失性存储器中。计数器的数值经过32选1译码器译码后可用于控制模拟开关，32个模拟开关相当于电位器的32个轴头，电阻阵列由采
用集成电路工艺制作的31个串联一起的电阻构成，电阻两端分别连接模拟开关的一端，而模拟开关的另一端连接在一起构成数字电位器的滑动端（V W），译码器的输出端可控制模拟开关的通断，从而实现滑动轴头位置的变化。 X9511的计数器电路具有以下特点： ◆ 输入端具有内部上拉电阻和消除开关抖动的抗扰电路，当输入脉冲宽度小于40m s时，计数器将其视为干扰信号而不进行计数； ◆ P U和P D引脚可直接连接一个按钮开关到地，当按钮按下时，在P U或P D端产生一个负脉冲，使计数器进行加1（按P U键）或减1（按P D键）计数； ◆ 能将计数值存储在非易失性存储器E2P R O M中长期保存； ◆ 能在上电时自动将E2P R O M中的数据恢复到计数器中； ◆ 当计数器计数到最大值“31”时，P U按键失效，而计数到最小值“0”时，P D按键失效，从而避免循环计数，保证电位器调到最大位置时不会跳到零位，或从零位跳到最大位置。 ◆ 具有慢速和快速计数选择，当输入负脉冲宽度小于250m s时为慢速计数方式，此时按一下按键计数器将执行加1（或减1）操作，当脉冲宽度大于250m s时，计数器为快速（连续）计数方式，此时1秒钟以内，电路将以250m s的速率连续计数，若按键按下的时间大于1
电位器质量检验标准及流程 一、目的 规格电位器质量检验流程，保证产品出货质量。 二、检验方式 全检。 三、检验流程 （一）数量 检查电位器个数是否与来料单一致。 （二）外观 1、检验设备：无 2、检验方法及要求：检查电位器外壳是否有划痕、裂纹、破损等机械损伤；检查电 位器引出线是否有破损，插头是否松动。 3、判定：外壳无明显划痕、裂纹、破损，插头不松动为合格。 （三）电阻检验 1、检验设备：万用表。 2、检验方法及要求： 1）用万用表欧姆档测量电位器两个固定端间电阻值（即两端的引出端间电阻值），与标称阻值（10KΩ±10%）比较，看二者是否一致。同时旋动转轴，其值应固定 不变。如果阻值无穷大，则此电位器已损坏。 2）测量其中心端与电阻体的接触情况，即两端与中心端之间电阻值。测量过程中，慢慢旋转转轴，注意观察万用表的读数，正常情况：随着转轴的转动，读数均 匀平稳地增加或减小，当中心端滑到首端或末端，电阻值为0或标称阻值。若 出现跳动、跌落或不通等现象，说明活动触点有接触不良的故障。 3、判定：转轴旋转时有平滑感；两端电阻值达到标称阻值；电位器的滑动阻值随 转轴旋转而变化，最大阻值达到标称阻值，最小阻值达到零阻值，判定为合格。（四）性能测试 1、检验设备：24V直流电源、推进器 2、检验方法及要求：推进器放入水槽中，将电位器与推进器连接，开启电源开关， 反复缓慢旋转电位器转轴，观察推进器是否均匀变速，电位器转轴旋至两端时，推进器是否停止或转速最大。 3、判定：旋转电位器转轴，推进器均匀变速，电位器转轴旋至两端时，推进器停止 或转速最大，判定为合格。 四、注意事项 性能测试时，每次测试完一个电位器，必须关掉测试电源之后再进行更换。
有关数字电位器X9511-14几个应用问题的探讨 摘要:介绍按钮式数字电位器的防抖动和重复动作问题的一种解决方法，以及对数字电位器电压、电流、级数扩展问题的常见解决方法。 1 引言 数字电位器以其调节准确方便，使用寿命长，受物理环境影响小，性能稳定等特点，已被广大电子工程技术人员所认识。在数字电位器的家族中，X9511/14以其可用按钮直接控制的特点尤其受到青睐，本文欲针对应用开发人员对 X9511/14在按钮控制过程中所出现的防抖动、和重复动作问题以及数字电位器通常遇到的问题作一简要探讨。 2 数字电位器简介 数字电位器是可用数字信号控制电位器滑动端位置的新型器件。一般分按钮控制和串行信号控制两种，下面以美国XICOR公司非易失性按钮控制数字电位器 X9511为例简略介绍一下其原理。 X9511是数字电位器家族中的一种具有按钮控制，线性输出特点的产品，内部包含了31个电阻单元，32档输出滑动端，滑动端由输入到、引脚的负脉冲控制它向VH或VL端滑动。滑动端位置可以被存储在非易失性的存储器EEPROM中，使其上电后能够自动恢复到原来的位置。X9511的管脚见表1，基本应用如图1（图中为X9511/14掉电自动存储滑动端位置的接法）。 图1 X9511基本应用
3 数字电位器在应用中经常遇到的问题 数字电位器在我国还是近几年出现的新型器件，许多人在实际应用中对其不够了解，从而出现许多疑问，下面就经常出现的三个问题略作探讨。 按钮控制的数字电位器常出现按钮按下次数及输出值与预测值不符。数字电位器本身能够承受的电流和电压有限，需要扩展。 在实际应用中数字电位器的阻值范围及分辨率不够，需要扩展。 3.1 按钮控制数字电位器的防抖动和重复触发问题 上面的第一个问题所说按钮控制电位器的按键次数及输出值与预测不符，通常是其中某一档出现了重复触发动作，自然其按键次数和输出电位就会与预测值不符。出现这种现象的原因常是用了面包板做试验，或是使用了劣质按钮，造成接触不良，线路噪声加剧，或是人为按钮动作不规范引起。 美国XICOR公司提供的按钮式数字电位器的应用电路，直接用按钮来控制，就会有可能出现这些问题。X9511/14在其内部集成了40ms延时的去抖动电路， 要求输入控制信号抖动时间短，信号有效时间在40ms～250ms之间，且在此期间不能出现干扰电平。但是由于实际应用情况不可预测，无法避免输入信号的抖动而造成输出的重复动作（按钮时间超过250ms也会造成输出的重复动作），而这却是许多人所不愿看到的。 为了控制输入信号的抖动和噪声影响，在数字电位器的控制端加上触发器，如图2所示，试验结果使输出稳定性有了较为明显的提高，但仍要求按钮动作干脆利落，且线路无干扰，最终表现在输入信号干净无波动，否则不能避免重复触发。经过多次改进，图3电路则较好地解决了以上问题。在按钮与控制输入端之间，加上如图3所示由一片与非门电路构成的单稳电路，具有成本低，电路简单，可防止抖动，并不会使输出重复动作的特点。
