2、16TP03和16TP04波形
3、FSK调制信号和已调信号
4、3TP01的噪声电平。
6、17TP02解调参数信号
7、解调输出波形
3、π相波调节
4、PSK调制信号
6、压控振荡器
7、38TP02和38TP03两波形9、解调输出波形
注：1、报告内的项目或内容设置，可根据实际情况加以调整和补充。
2、教师批改学生实验报告时间应在学生提交实验报告时间后10日内。
WORD格式可编辑习题1-1 设英文字母E出现的概率=0.105，X出现的概率为＝0.002，试求E和X的信息量各为多少？1-2 某信源的符号集由A、B、C、D、E、F组成，设每个符号独立出现，其概率分别为1/4、1/4、1/16、1/8、1/16、1/4，试求该信息源输出符号的平均信息量。
1-3 设一数字传输系统传送二进制信号，码元速率RB2=2400B，试求该系统的信息速率Rb2=？若该系统改为传送16进制信号，码元速率不变，则此时的系统信息速率为多少？1-4 已知某数字传输系统传送八进制信号，信息速率为3600b/s，试问码元速率应为多少？1-5 已知二进制信号的传输速率为4800b/s，试问变换成四进制和八进制数字信号时的传输速率各为多少（码元速率不变）？1-6 已知某系统的码元速率为3600kB，接收端在l小时内共收到1296个错误码元，试求系统的误码率=？1-7 已知某四进制数字信号传输系统的信息速率为2400b/s，接收端在0.5小时内共收到216个错误码元，试计算该系统=？l-8 在强干扰环境下，某电台在5分钟内共接收到正确信息量为355Mb，假定系统信息速率为1200kb/s。
（l）试问系统误信率=？（2）若具体指出系统所传数字信号为四进制信号，值是否改变？为什么？（3）若假定信号为四进制信号，系统传输速率为1200kB，则＝？习题答案1-1 解：1-2 解：WORD格式可编辑1-3 解：1-4 解：1-5 解：1-6 解：1-7 解：1-8 解：2-2 设某恒参信道的传递函数，和都是常数。
试确定信号通过该信道后的输出信号的时域表达式，并讨论信号有无失真？2-3 某恒参信道的传输函数为，其中，和为常数，试确定信号通过后的输出信号表示式，并讨论有无失真。
2-4 假设某随参信道的二径时延差τ为1ms，试问在该信道哪些频率上传输衰耗最大？选用哪些频率传输信号最有利（即增益最大，衰耗最小）？2-5已知带限白噪声的功率谱密度如图P2-2所示。

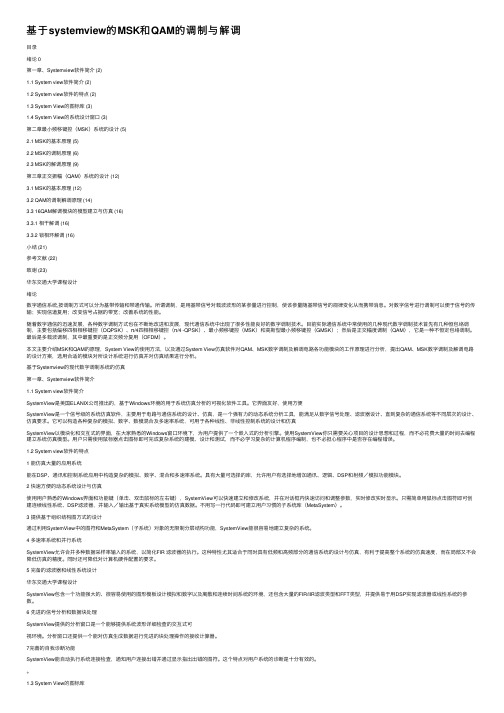

基于systemview的MSK和QAM的调制与解调⽬录绪论 0第⼀章、Systemview软件简介 (2)1.1 System view软件简介 (2)1.2 System view软件的特点 (2)1.3 System View的图标库 (3)1.4 System View的系统设计窗⼝ (3)第⼆章最⼩频移键控（MSK）系统的设计 (5)2.1 MSK的基本原理 (5)2.2 MSK的调制原理 (6)2.3 MSK的解调原理 (9)第三章正交振幅（QAM）系统的设计 (12)3.1 MSK的基本原理 (12)3.2 QAM的调制解调原理 (14)3.3 16QAM解调模块的模型建⽴与仿真 (16)3.3.1 相⼲解调 (16)3.3.2 锁相环解调 (16)⼩结 (21)参考⽂献 (22)致谢 (23)华东交通⼤学课程设计绪论数字通信系统,按调制⽅式可以分为基带传输和带通传输。
所谓调制，是⽤基带信号对载波波形的某参量进⾏控制，使该参量随基带信号的规律变化从⽽携带消息。
对数字信号进⾏调制可以便于信号的传输；实现信道复⽤；改变信号占据的带宽；改善系统的性能。
随着数字通信的迅速发展，各种数字调制⽅式也在不断地改进和发展，现代通信系统中出现了很多性能良好的数字调制技术。
⽬前实际通信系统中常使⽤的⼏种现代数字调制技术⾸先有⼏种恒包络调制，主要包括偏移四相相移键控（OQPSK）、π/4四相相移键控（π/4 -QPSK）、最⼩频移键控（MSK）和⾼斯型最⼩频移键控（GMSK）；然后是正交幅度调制（QAM），它是⼀种不恒定包络调制。
最后是多载波调制，其中最重要的是正交频分复⽤（OFDM）。
本⽂主要介绍MSK和QAM的原理，System View的使⽤⽅法，以及通过System View仿真软件对QAM、MSK数字调制及解调电路各功能模块的⼯作原理进⾏分析，提出QAM、MSK数字调制及解调电路的设计⽅案，选⽤合适的模块对所设计系统进⾏仿真并对仿真结果进⾏分析。
MATLAB的PSK调制和解调及仿真实验Psk调制是通信系统中最为重要的环节之一，Psk调制技术的改进也是通信系统性能提高的重要途径。
本文首先分析了数字调制系统的基本调制解调方法，然后，运用Matlab及附带的图形仿真工具——Simulink设计了这几种数字调制方法的仿真模型。
通过仿真，观察了调制解调过程中各环节时域和频域的波形，并结合这几种调制方法的调制原理，跟踪分析了各个环节对调制性能的影响及仿真模型的可靠性。
最后，在仿真的基础上分析比较了各种调制方法的性能，并通过比较仿真模型与理论计算的性能，证明了仿真模型的可行性。
MATLAB简介MATLAB 软件是美国Math works 公司的产品，MATLAB 是英文MATrix LABoratory(矩阵实验室)的缩写。
从1984年推出了它的第一个DOS 版本至今，一经推出了6.5版。
Matrix Laboratory意为“矩阵实验室”，从它的本意可以知道，最初的MATLAB只是一个数学计算工具。
但现在的MATLAB 已经远不仅仅是一个“矩阵实验室”，它已经成为一个集概念设计、算法开发、建模仿真、实时实现于一体的集成环境，它拥有许多衍生的子集工具[9]。
新的版本集成了日常数学处理中的各种功能，包括高效的数值计算、矩阵运算、信号处理和图形生成等等的常用功能。
在MATLAB 环境下，用户可以集成地进行程序设计、数值计算、图形绘制、输入输出、文件管理等各项操作。
MATLAB 提供了一个人机交互的数学系统环境，该系统的基本数据结构是矩阵，在生成矩阵对象时，不要求作明确的维数说明，所谓交互式语言，是指人们给出一条命令，立即就可以得出该命令的结果。
该语言无需像 C 和Fortran 语言那样，首先要求使用者去编写源程序，然后对之进行编译、连接，最终形成可执行文件。
这无疑会给使用者带来了极大的方便，因此，利用MATLAB可以节省大量的编程时间。
2002年6月Mathworks公司正式推出MATLAB Release 13，即MATLAB 6.5／Simulink 5.0 这是目前应用最广的版本。
通信原理试卷第⼀部分试卷题XX ⼤学考试试卷2010-- 2011学年 2 学期时间100分钟年⽉⽇数字通信原理课程 56 学时 3.5分考试形式：闭卷专业年级：电⼦信息0901-0904 总分100分，占总评成绩 70% 注：此页不作答题纸，请将答案写在答题纸上⼀、填空题（本题20分，每⼩题2分）1、⼗六进制数字信号信息传输速率为4000b/s ，其码元速率为__________，若传送0.5⼩时，接收到5个错误码元，其误⽐特率为__________。
2、⼀个均值为零的平稳⾼斯窄带噪声，它的包络⼀维分布服从_________ ，相位⼀维分布服从_______________。
3、由8个符号组成的信源最⼤信源熵为。
4、在数字基带传输传输系统中，余弦滚降系统的特点是：；部分响应系统的特点是。
5、基带传输系统响应为()H ω，其⽆码间⼲扰传输符号速率为T s 的信号条件是_____。
6、典型的随参信道有。
7、速率为120kbit/s 的⼋进制基带传输系统，理论上最⼩传输带宽为。
8、在相同信噪⽐条件下，若采⽤下列调制解调⽅式时，抗噪声性能优劣依次为________________________________。
①相⼲PSK ②相⼲ASK ③⾮相⼲FSK ④⾮相⼲PSK ⑤⾮相⼲ASK9、已知噪声)(t n 的⾃相关函数为ττa n e a R -=2)(（a 为常数），则该信号的平均功率为S = 。
10、对于滚降系数为α=0.5低通信道，其传输效率为_________bit /s.Hz 。
⼆、选择题（本题10分，每题2分）1、根据⾹农公式，为了使信道容量趋于⽆穷⼤，不可以采取下列措施：（）A 噪声功率为零B 噪声功率谱密度始终为零C 系统带宽为⽆穷⼤D 信号发射功率为⽆穷⼤2、数字基带传输中，码间串扰⼩⽽信道噪声⼤时，⽰波器观察到的眼图是（）A. 迹线⼜细⼜清晰，“眼睛”张得较⼩。
B. 迹线⼜细⼜清晰，“眼睛”张得很⼤。
毕业设计说明书基于MATLAB的16QAM通信系统仿真摘 要要随着现在的通信技术的飞速发展，特别是移动通信技术，因频谱资源的限制， 传统的通信系统容量开始不能满足目前用户需求，因此通信技术专家越来越关注频带利用率的问题。
如何提高频谱利用率以及高功率谱密度是我们追求的目标。
而正交振幅调制(Quadrature Amplitude Modulation ，QAM )是一种振幅和相位联合键控，由于高频谱利用率和高功率谱密度等优点，它已成为了大容量数字微波、宽带无线接入和无线视频通信的一种重要技术方案。
的一种重要技术方案。
本论文先介绍了16进制的正交振幅调制信号（16QAM ）的调制解调原理，再利用MA TLAB 平台构建完整的16QAM 通信系统，实现16QAM 的调制解调系统的仿真，以及分析该系统性能。
以此证明16QAM 调制技术相对其他调制方式的优点。
调制技术相对其他调制方式的优点。
关键词：调制解调；正交振幅调制；MA TLAB 仿真仿真ABSTRACTWith the rapid development of modern communication technology, especially mobilecommunications technology, the capacity of traditional communication systems can not meet the requirements of the current user. And because of the limited spectrum resource, the problem of bandwidth efficiency is growing concerned of experts in the field of communications. So finding the way that how to improve the spectrum efficiency and high power spectral density is our goal. Quadrature amplitude modulation (QAM) with its high spectral efficiency and high power spectral density and other advantages, becomes importantto those communication application that include the large-capacity digital microwavetechnology solutions, broadband wireless access and wireless video communications, and soon.This article describes the principle of modulation and demodulation of 16QAM, thenbuilds a complete communication system of 16QAM based on MATLAB, which is to realizethe simulation of 16QAM modem system and to analyse the performance of the system.It canprove that 16QAM modulation technology is more superior than the other.Key words:modem system; qam;matlab目 录录1 1 绪论绪论................................................................... 1 1.1 1.1 课题研究的意义课题研究的意义................................................... 1 1.2 1.2 国内外研究状况国内外研究状况.................................................. 1 1.3 1.3 研究内容与章节安排研究内容与章节安排............................................... 2 2 2 课题理论基础课题理论基础........................................................... 3 2.1 2.1 调制解调的定义调制解调的定义................................................... 3 2.2 2.2 正交振幅调制正交振幅调制..................................................... 4 2.2.1 QAM 简介 ................................................... 4 2.2.2 16QAM 调制解调原理 .. (6)3 3 基于基于MATLAB 的16QAM 通信系统仿真........................................ 9 3.1 MATLAB 简介 (9)3.1.1 MATLAB 介绍 ................................................ 9 3.1.2 MATLAB 语言特点 ............................................ 9 3.2 16QAM 调制解调仿真程序流程框图 .................................. 10 3.3 3.3 调制仿真模块调制仿真模块.................................................... 11 3.3.1 3.3.1 信号源信号源.................................................... 11 3.3.2 3.3.2 串串/并变换................................................. 11 3.3.3 2-4电平转换 . (11)3.3.4 3.3.4 成形滤波器成形滤波器................................................ 12 3.3.5 3.3.5 调制调制...................................................... 14 3.3.6 3.3.6 画星座图画星座图.................................................. 15 3.4 3.4 已调信号的噪声叠加已调信号的噪声叠加 ............................................. 16 3.5 3.5 解调仿真模块解调仿真模块.................................................... 16 3.5.1 3.5.1 低通滤波器低通滤波器................................................ 16 3.5.2 4-2电平转换 .............................................. 16 3.5.3 3.5.3 并并/串变换................................................ 17 3.5.4 3.5.4 解调解调...................................................... 17 3.6 3.6 仿真结果仿真结果........................................................ 18 4 16QAM 通信系统的性能分析 . (21)4.1 16QAM 抗噪声性能 ................................................ 21 4.2 16QAM 频带利用率 ................................................ 22 4.3 16QAM 信号在AWGN 信道下的性能 ................................... 22 4.4. 16QAM 和16PSK 的性能比较 ....................................... 23 5 5 总结与展望总结与展望............................................................ 25 5.1 5.1 总结总结............................................................ 25 5.2 5.2 未来展望未来展望........................................................ 26 参考文献 ................................................................. 27 致 谢谢 ................................................................... 29 附 录：主程序录：主程序 .. (30)1 1 绪论绪论1.1 1.1 课题研究的意义课题研究的意义随着现代的通信技术的飞速发展，特别是移动通信技术，因为频谱资源的限制， 传统的通信系统的容量开始不能满足目前用户的需求，因此通信技术专家越来越关注频带利用率的问题。
实验七二相BPSK调制解调、FSK调制解调实验实验日期班级学号姓名实验环境Commsim通信仿真软件1 实验目的（1）掌握二相BPSK（DPSK）调制解调的工作原理及电路组成。
（2）了解载频信号的产生方法。
（3）掌握二相绝对码与相对码的码变换方法。
（4）理解FSK调制的工作原理及电路组成。
（5）理解利用锁相环解调FSK的原理和实现方法。
2 实验内容2.1 二相BPSK（DPSK）调制解2.1.1 实验原理（一）调制实验：在本实验中，绝对移相键控（PSK）是采用直接调相法来实现的，也就是用输入的基带信号直接控制已输入载波相位的变化来实现相位键控。
图9-1是二相PSK（DPSK）调制器电路框图。
图9-2是它的电原理图。
PSK调制在数字通信系统中是一种极重要的调制方式，它的抗干扰噪声性能及通频带的利用率均优先于ASK移幅键控和FSK移频键控。
因此，PSK技术在中、高速数据传输中得到了十分广泛的应用。
下面对图9-2中的电路作一分析。
1.载波倒相器模拟信号的倒相通常采用运放作倒相器，电路由U304等组成，来自1.024MHz载波信号输入到U304的反相输入端2脚，在输出端即可得到一个反相的载波信号，即π相载波信号。
为了使0相载波与π相载波的幅度相等，在电路中加了电位器W302。
2.模拟开关相乘器对载波的相移键控是用模拟开关电路实现的。
0相载波与π相载波分别加到模拟开关1：U302：A的输入端（1脚）、模拟开关2：U302：B的输入端（11脚），在数字基带信号的信码中，它的正极性加到模拟开关1的输入控制端（13脚），它反极性加到模拟开关2的输入控制端（12脚）。
用来控制两个同频反相载波的通断。
当信码为“1”码时，模拟开关1的输入控制端为高电平，模拟开关1导通，输出0相载波，而模拟开关2的输入控制端为低电平，模拟开关2截止。
反之，当信码为“0”码时，模拟开关1的输入控制端为低电平，模拟开关1截止。
而模拟开关2的输入控制端却为高电平，模拟开关2导通。
目录1课程设计目的 (1)2 课程设计要求 (1)3 相关知识 (1)4 课程设计分析 (4)5仿真 (6)6 结果分析 (10)7参考文献 (15)16PSK系统仿真1.课程设计目的（1）根据题目，查阅有关资料，掌握16进制相移键控的基本原理。
