二轴五档变速器毕业设计

摘要

变速器是汽车传动系统中比较关键的部件，它的设计好坏将直接影响到汽车的实际使用性能。变速器用来改变发动机传到驱动轮上的转矩和转速，目的是在原地起步，爬坡，转弯，加速等各种行驶工况下，使汽车获得不同的牵引力和速度，同时使发动机在最有利工况范围内工作。变速器设有空挡和倒挡。需要时变速器还有动力输出功能。

因为变速箱在低档工作时作用有较大的力，所以一般变速箱的低档都布置靠近轴的后支承处，然后按照从低档到高档顺序布置各档位齿轮。这样做既能使轴有足够大的刚性，又能保证装配容易。变速箱整体结构刚性与轴和壳体的结构有关系。一般通过控制轴的长度即控制档数，来保证变速箱有足够的刚性。

本文设计研究了两轴式五挡手动变速器，对变速器的工作原理做了阐述，变速器的各挡齿轮和轴做了详细的设计计算，并进行了强度校核，对一些标准件进行了选型。变速器的传动方案设计并讲述了变速器中各部件材料的选择。

关键词挡数；传动比；齿轮；轴；强度校核

Abstract

Transmission is more cruical in automotive driveline components, it is dseigned to ditectly affect the quality of the actual use of performance automobiles. Transmission to change the engine reached on the driving wheel torque and speed, is aimed at marking start, climbing, turning, accelerate various driving conditions, the car was different traction and speed Meanwhile engine in the most favorable working conditions within the scope of the work. And the trans mission in neutral gear with reverse gear. Transmission also need power output function.

Gearbox because of the low-grade work at a larger role, In general, the low-grade gearbox layout are close to the axis after support, Following from low-grade to high-grade order of the layout of stalls gear. This will not only allow axis are large enough for a rigid, but also ensures easy assembly. Gear box overall structure and rigid axle and the shell structure of relations. Generally through the control shaft length control over several stalls to ensure that adequate gear box rigid.

This paper describes the design of two-axis five block manual trans mission, the transmission principle of work elaborated, Transmission of the gear shaft and do a detailed design, and the intensity of a school. For some standard parts for the selection. Transmission Trans mission program design. A brief description of the trans mission of all components of the material choice.

Keywords Block Transmission ratio Gear Axis Checking

摘要........................................................ I Abstract ....................................................... II 第1章绪论.. (1)

1.1 概述 (1)

1.1.1 设计二轴五档变速器的目的和意义 (2)

1.1.2 汽车变速器设计要求 (2)

1.1.3 研究变速的现状 (3)

1.2 变速器的设计思想 (3)

第2章变速器传动机构与操纵机构的布置 (5)

2.1 变速器传动机构的布置方案 (5)

2.1.1 变速器传动方案分析与选择 (5)

2.1.2 倒档布置方案 (6)

2.2 操纵机构布置方案 (7)

2.2.1 概述 (7)

2.2.2 典型的操纵机构以及锁止装置 (8)

2.3 本章小结 (10)

第3章变速器设计的总体方案 (11)

3.1 变速器主要参数的选择 (11)

3.1.1 档数 (11)

3.1.2 传动比范围 (11)

3.1.3 变速器各档传动比确定 (12)

3.1.4 中心距的选择 (14)

3.1.5 齿轮参数的选择 (14)

3.1.6 各挡齿轮的分配及传动比的计算 (15)

3.2 变速器齿轮强度校核 (22)

3.2.1 变速器齿轮弯曲强度的校核 (22)

3.2.2 轮齿接触应力的校核 (23)

3.2.3 变速器齿轮的材料及热处理 (24)

3.3 轴的结构和尺寸设计 (25)

3.3.1 初选轴的直径 (25)

3.3.2 轴的强度验算 (26)

3.4 主减速比的计算 (34)

3.4.1 主减速齿轮计算载荷的确定 (34)

3.4.2 主减速器基本参数的选择 (35)

3.4.3 主减速器螺旋锥齿轮的强度计算 (37)

3.4.4 主减速器齿轮的材料及热处理 (40)

3.5 差速器设计 (40)

3.5.1 差速器齿轮的基本参数选择 (41)

3.5.2 差速器齿轮的几何尺寸计算与强度计算 (42)

3.6 本章小结 (45)

第4章变速器同步器其它零件设计 (47)

4.1 运惯性式同步器 (47)

4.1.1 锁环式同步器的结构 (47)

4.1.2 锁环式同步器的工作原理 (47)

4.1.3 锁环式同步器主要尺寸的确定 (48)

4.2 主要参数的确定 (49)

4.2.1 摩擦因数f (49)

4.2.2 同步环主要尺寸的确定 (50)

4.2.3 锁止角 (51)

4.2.4 同步时间 (51)

4.3 变速器箱体设计原则 (51)

4.4 本章小结 (52)

结论 (53)

致谢 (54)

参考文献 (55)

附录1 (56)

附录2 .......................................... 错误！未定义书签。

第1章绪论

1.1概述

随着社会的快速发展和人们生活水平的迅速提高，汽车（尤其是轿车）作为一种必不可少的交通工具已走进千家万户。总之，汽车工业的发展水平直接代表着一个国家基础工业和国民经济的实力。中国未来10年，经济型轿车至少应翻一番。因此设计一种适合我国国情的经济型轿车的变速器具有十分重要的意义，而且也符合全球对环境保护的要求，小排量低排放的经济型轿车肯定是未来汽车的主力。汽车的发展经历了三大革命，动力革命（内燃机的使用），传动革命（机械传动的完善和液体传动的使用）和控制革命（用传感器、微机和电液阀进行信息处理）。

从先进国家来看，动力革命和传动革命已经完成，目前正处于控制革命阶段，要解决的主要是机械太“机械”，没有灵性的问题，过去机械全靠人来操纵控制，然而人的生理和心理能力（感觉器官的功能、头脑分析的能力和体能）是有限的，操纵汽车这样复杂的机械对于人来说体力和脑力负担是很重要的，更主要的是单靠人力操纵将阻碍汽车的发展和其性能的提高。因此必须对汽车各部分（发动机、变速器、悬架、制动和转向机构等）进行自动控制，并从各部分的单独控制向整车一体化控制发展，从一般控制向智能控制发展。要解决机械信息处理能力问题，机械本身是无能为力的，液压控制在性能上也达不到要求，必须引入具有良好控制性能和信息处理能力的电子技术。但是仅仅采用机电液技术还不够，还需要应用声学、光学、和化学等多学科技术才能使机械具有良好的信息处理能力，实现高度自动化。

变速器是汽车传动系中一个比较关键的部件，它设计的好坏直接影响到汽车的使用性能。随着汽车工业的告诉发展和现汽车现代设计方法的开发和应用，人们对汽车变速器的设计要求是越来越高。其中，减少变速器体积，提高变速器可靠性以及改善其与发动机的匹配更是当前急需解决的重要问题！

两轴式变速器与三变速器相比，其结构简单、紧凑且除到档外其他

各档的传动效率高、噪声低。轿车多采用前置发动机前轮驱动的布置，因为这种布置使汽车的动力—传动系统紧凑、操纵性好且使汽车质量降低6%~10%。两轴式变速器纵置时，传动系的结构简单（即输出轴与主减速器主动齿轮做成一体从而简化了制造工艺，降低了成本）。

1.1.1设计二轴五档变速器的目的和意义

本课题将可靠优化二轴五档变速器设计理论应用汽车机械式变速器齿数系的设计中，根据汽车的动力性要求，在保证零件结构强度和刚度可靠使用的条件下，以变速器体积最小化和功率使用最大化为目标函数，通过可靠性优化设计结果与原始数据的对比，使变速器设计得到一个更可靠的优化。

1.1.2汽车变速器设计要求

汽车传动系是汽车的核心组成部分。其任务是调节、变换发动机的性能，将动力有效而经济地传至驱动车轮，以满足汽车的使用要求。变速器是完成传动系任务的重要部件，也是决定整车性能的主要部件之一。变速器的结构要求对汽车的动力性、燃料经济性、换档操纵的可靠性与轻便性、传动平稳性与效率等都有直接的影响。随着汽车工业的发展，轿车变速器的设计趋势是增大其传递功率与重量之比，并要求其具有更小的尺寸和良好的性能。在汽车变速器的设计工作开始之前，首先要根据变速器运用的实际场合来对一些主要参数做出选择。主要参数包括中心距、变速器轴向尺寸、轴的直径、齿轮参数、各档齿轮的齿数等。

（1）正确选择变速器的档位数和传动比，使之与发动机参数优化匹配，以保证汽车具有良好的动力性与经济性；

（2）设置空挡，用来切断发动机动力向驱动轮的传输；

（3）设置倒挡，使汽车能倒退行驶；

（4）设置动力输出装置，需要时能进行功率输出；

（5）换挡迅速、省力、方便；

（6）工作可靠；

（7）变速器应有高的工作效率；

（8）变速器的工作噪声低。

除此之外，变速器还应当满足轮廓尺寸和质量小、制造成本低、拆装容易、维修方便等要求。

1.1.3研究变速的现状

众所周知，中国国内市场的轿车车型，90%都来自日本和德国技术，更确切地说，是来自于日本丰田和德国大众技术。国内的许多车厂在研发、生产方式上，或是购买技术，或是与德·日方联合经营，自主独立开发的能力相对欠缺。因此，我国的轿车车型及所属关紧部件的研发方面的发展相对滞后，进而造成国内的许多老型产品一干就是十几年，甚至二十几年的尴尬局面。但是根据我们国家的实际现状，目前中国市场对轿车的需求，在短时间内，甚至相当长的一段时间内轿车仍然具有一定的发展的空间。

汽车变速器发展经历了100多年，从最初采用侧链传动到手动变速器，到现在的液力自动变速器和电控机械式自动变速器，再向无级自动变速器方向发展。变速器是汽车传动系的重要组成部分，其发展无疑代表着汽车工业的发展，它的设计也是汽车设计的一个重要部分。手动变速器(MT)主要采用齿轮传动的降低原理，变速器内有多组传动比不同的齿轮副，汽车行驶时的换挡就是通过操纵机构使变速器内不同的齿轮副工作。

我国汽车工业采用CAD技术，从无到有，至今已有十多年的历史。与其他机械产品相比，汽车行业在计算机应用的投入比较多。各汽车厂纷纷引进软硬件并逐步建立了计算机辅助系统。AutoCAD在用户的心目中也变成了二维设计软件的缩影。

1.2变速器的设计思想

根据发动机匹配的轿车的基本参数，及发动机的基本参数。

（1）发动机排量2.0升；

（2）五个前进挡，一个倒档；

（3）输入、输出轴保证两点支承；

（4）采用同步器，保证可靠平稳换挡；

（5）齿轮、轴及轴承满足使用要求。

第2章变速器传动机构与操纵机构的布置

2.1变速器传动机构的布置方案

2.1.1变速器传动方案分析与选择

机械式变速器具有结构简单、传动效率高、制造成本底和工作可靠等优点，故在不同形式的汽车上得到广泛应用。机械式变速器传动机构布置方案主要有两种：两轴式变速器和中间轴式变速器。

其中两轴式变速器多用于发动机前置前轮驱动的汽车上。与中间轴式变速器相比，它具有轴和轴承数少，结构简单、轮廓尺寸小、易布置等优点。此外，各中间档因只经一对齿轮传递动，故传动效率高，同时噪声小。但两轴式变速器不能设置直接档，所以在工作时齿轮和轴承均承载，工作噪声增大且易损坏，受结构限制其一档速比不能设计的很大。其特点是：变速器输出轴与主减速器主动齿轮做成一体，发动机纵置时直接输出动力。

而中间轴式变速器多用于发动机前置后轮驱动汽车和发动机后置后轮驱动的汽车上。其特点是：变速器一轴后端与常啮合齿轮做成一体绝大多数方案的第二轴与一轴在同一条直线上，经啮合套将它们连接后可得到直接档，使用直接档变速器齿轮和轴承及中间轴不承载，此时噪声低，齿轮、轴承的磨损减少。

对不同类型的汽车，具有不同的传动系档位数，其原因在于它们的使用条件不同、对整车性能要求不同、汽车本身的比功率不同[5]。而传动系的档位数与汽车的动力性、燃油经济性有着密切的联系。就动力性而言，档位数多，增加了发动机发挥最大功率附近高功率的机会，提高了汽车的加速和爬坡能力。就燃油经济性而言，档位数多，增加了发动机在低燃油消耗率区下作的能力，降低了油耗。从而能提高汽车生产率，降低运输成木。不过，增加档数会使变速器机构复杂和质量增加，轴向尺寸增大、成本提高、操纵复杂。

综上所述，此次设计变速器是驱动形式属于发动机前置前轮驱动，且可布置变速器的空间较小，对变速器的要求较高，要求运行噪声小，设计车速高，故选用二轴式变速器作为传动方案。选择5档变速器，并且五档为超速

档。大体结构可参考如图2-1所示的结构。

图2-1 发动机前置前轮驱动布置示意图

2.1.2倒档布置方案

常见的倒档布置方案如图2-2所示。图2-2b方案的优点是倒档利用了一档齿轮，缩短了中间轴的长度。但换档时有两对齿轮同时进入啮合，使换档困难；图2-2c方案能获得较大的倒档传动比，缺点是换档程序不合理；图2-2d方案对2-2c的缺点做了修改；图2-2e所示方案是将一、倒档齿轮做成一体，将其齿宽加长；图2-2f所示方案适用于全部齿轮副均为常啮合的齿轮，换档换更为轻便。

三轴式五挡手动变速器毕业设计(CAD图 )

三轴式五档手动变速器设计摘要本设计的任务是设计一台用于通用五菱之光微型车的三轴式五档手动变速器，该变速器有两个突出的优点：一是其直接档的传动效率高，磨损及噪声也最小；二是在齿轮中心距较小的情况下仍然可以获得较大的一档传动比。随着科学技术的日益发展，汽车的各项性能也日臻完善。现代汽车已成为世界各国国民经济和社会生活中不可缺少的交通工具。现代汽车除了装有性能优良的发动机外还应该有性能优异的传动系与之匹配才能将汽车的性能淋漓尽致的发挥出来，因此汽车变速器的设计显得尤为重要。分析了为保证变速器具有良好的工作性能，对变速器应提出的设计要求。详细介绍了变速器机构方案的确定，变速器主要参数的选择，变速器的设计计算，同步器设计计算等在变速器设计过程中的关键步骤。变速器用来改变发动机传到驱动轮上的转矩和转速，目的是在原地起步，爬坡，转弯，加速等各种行驶工况下，是汽车获得不同的牵引力和速度，用时使发动机在最有利工况范围内工作。变速器设有空档和倒档。需要变速器还有动力输出功能。关键词：变速器；同步器；档数；轴；Three axis manual shift transmission design in five Abstrack This design task is to design a used for general WuLing sunshine in fiveof the three axis subcompact manual shift transmission ，the transmission hastwo outstanding advantages ：one is its direct transmission of high transmissionefficiency ；wear and noise minimal ；Second：in the gear center distanceissmaller still can acquire larger gear transmission . Along with the development of science and technology the car of variousperformance also is being perfected . Hyundai has become the world nationaleconomic and social life of indispensable transport . Modern car with goodperformance engine except outside still should have excellent performancedrivetrain matching car performance will play out so the incisively and vividlyauto transmission design is particularly important. Analyzed in order to ensuretransmission has good work performance ：the transmission should proposedesign requirements. Introduces the transmission mechanism project determinationand transmission main parameters are selected the transmission design calculation the synchronizer design calculation in design process such asa critical step in transmission. Transmission used to change to the drive wheels on the engine torque ancdrotational speed the purpose is back starting climbing turn accelerate etc. Various kinds of driving conditions the automobile get different traction and theengine speed and use it in the most favorable work within the working conditions. Transmission has gap and reversing. Need transmission and power outputfunctions.Keywords: transmission Synchronizer File numbered Axis 目录中文摘要英文摘要主要符号表1 绪论1.1 概述1.2 五档手动变速器的研究意义1.3 国内外相关研究现状1.3.1 手动变速器（MT）1.3.2 自动/手动变速器（AMT）1.3.3 自动变速器（AT）1.3.4 无级变速器（CVT）1.3.5 双离合器变速器（DCT）1.4 本文主要研究工作2 机械式变速器的概述及其方案的确定2.1 变速器的功用和要求2.2 变速器结构方案的确定 2.2.1 变速器传动机构的结构分析与型式选择2.2.2 倒档传动方案2.3 变速器主要零件结构的方案分析2. 3.1 齿轮型式2.3.2 换档结构型式3 变速器主要参数的选择与主要零件的设计3.1 变速器主要参数的选择3.1.1 档数和传动比3.1.2 中心距3.1.3 轴向尺寸3.1.4 齿轮参数3.2 各档传动比及其齿轮齿数的确定3.2.1 确定一档齿轮的齿数3.2.2 确定常啮合齿轮副的齿数3.2.3 确定其他档位的齿数3.2.4 确

五档变速器设计说明书

汽车设计课程设计说明书设计题目：汽车五档变速器08级汽车制造与装配设计者：尤建超指导教师：梅彦利

目录第一部分：车型基本参数---------------------------3 第二部分：传动方案拟定---------------------------4 第三部分：变速器主要参数的选择--------------------5第四部分：变速器齿轮的设计计算--------------------6第五部分：变速器轴的设计计算----------------------14第六部分：滚动轴承的选择和计算--------------------18第七部分：参考资料------------------------------20

一.机械式变速器的概述及其方案的确定 §1.1 变速器的功用和要求变速器的功用是根据汽车在不同的行驶条件下提出的要求，改变发动机的扭矩和转速，使汽车具有适合的牵引力和速度，并同时保持发动机在最有利的工况范围内工作。为保证汽车倒车以及使发动机和传动系能够分离，变速器具有倒档和空档。在有动力输出需要时，还应有功率输出装置。对变速器的主要要求是： 1.应保证汽车具有高的动力性和经济性指标。在汽车整体设计时，根据汽车载重量、发动机参数及汽车使用要求，选择合理的变速器档数及传动比，来满足这一要求。 2.工作可靠，操纵轻便。汽车在行驶过程中，变速器内不应有自动跳档、乱档、换档冲击等现象的发生。为减轻驾驶员的疲劳强度，提高行驶安全性，操纵轻便的要求日益显得重要，这可通过采用同步器和预选气动换档或自动、半自动换档来实现。 3.重量轻、体积小。影响这一指标的主要参数是变速器的中心距。选用优质钢材，采用合理的热处理，设计合适的齿形，提高齿轮精度以及选用圆锥滚柱轴承可以减小中心距。 4.传动效率高。为减小齿轮的啮合损失，应有直接档。提高零件的制造精度和安装质量，采用适当的润滑油都可以提高传动效率。 5.噪声小。采用斜齿轮传动及选择合理的变位系数，提高制造精度和安装刚性可减小齿轮的噪声。 §1.2 变速器结构方案的确定变速器由传动机构与操纵机构组成。 1．变速器传动机构的结构分析与型式选择有级变速器与无级变速器相比，其结构简单、制造低廉，具有高的传动效率（η=0.96~0.98），因此在各类汽车上均得到广泛的应用。设计时首先应根据汽车的使用条件及要求确定变速器的传动比范围、档位数及

车辆工程毕业设计82大众速腾轿车五档手动变速器设计说明书

第1章绪论 1.1 本次设计的目的意义随着经济和科学技术的不断发展，汽车工业也渐渐成为我国支柱产业，汽车的使用已经遍布全国。而随着我国人民生活水平的不断提高，微型客货两用车、轿车等高级消费品已进入平常家庭。在我国，汽车工业起步较晚。入世后，我国的汽车工业面临的是机遇和挑战。随着我国汽车工业不断的壮大，以及汽车行业持续快速发展，如何设计出经济实惠，工作可靠，性能优良，且符合中国国情的汽车已经是当前汽车设计者的紧迫问题。在面临着前所未有机遇同时不得不承认在许多技术上，我国与发达国家还存在着一定的差距。发动机的输出转速非常高，最大功率及最大扭矩在一定的转速区出现。为了发挥发动机的最佳性能，就必须有一套变速装置，来协调发动机的转速和车轮的实际行驶速度。在经济方面考虑合适的变速器也非常重。本次设计对轿车变速器的结构进行了介绍，阐述了轿车主要参数的确定，在机构方面选择了机械式变速器确定变速设计的主要参数，在变速器的寿命方面以及与变速器相关的操纵机构也进行了介绍。 1.2 变速器的发展现状汽车问世百余年来，特别是从汽车的大批量生产及汽车工业的大发展以来，汽车已经成为世界经济的发展、为人类进入现代生活，产生了无法估量的巨大影响，为人类社会的进步做出了不可磨灭的巨大贡献，掀起了一场划时代的革命。自从汽车采用内燃机作为动力装置开始变速器就成为了汽车重要的组成部分，现代汽车广泛采用的往复活塞式内燃机具有体积小、质量轻、工作可靠和使用方便等优点，但其转矩和转速变化范围较小，而复杂的使用条件则要求汽车的牵引力和车速能在相当大的范围内变化，故其性能与汽车的动力性和经济性之间存在着较大的矛盾，这对矛盾靠现代汽车的内燃机本身是无法解决的。因此在汽车传动系中设置了变速器和主减速器，以达到减速增矩的目的。变速器对整车的动力性与经济性、操纵的可靠性与轻便性、传动的平稳性与效率都有着较为直接的影响。汽车行驶的速度是不断变化的，即要求汽车变速器的变速必要尽量多，尽管传统的齿轮变速器并不理想但以其结构简单、效率高、功率大三大显著特点依然占领者汽车变速器的主流地位。虽然传统机械师的手动变速器具有换挡冲击大，体积大，操纵麻烦等诸多缺点，但仍以其传动效率高、生产制造

汽车三轴五档变速器设计

摘要变速器用来改变发动机传到驱动轮上的转矩和转速，目的是在原地起步，爬坡，转弯，加速等各种行驶工况下，使汽车获得不同的牵引力和速度，同时使发动机在最有利工况范围内工作。变速器设有空挡和倒挡。需要时变速器还有动力输出功能。因为变速箱在低档工作时作用有较大的力，所以一般变速箱的低档都布置靠近轴的后支承处，然后按照从低档到高档顺序布置各档位齿轮。这样做既能使轴有足够大的刚性，又能保证装配容易。变速箱整体结构刚性与轴和壳体的结构有关系。一般通过控制轴的长度即控制档数，来保证变速箱有足够的刚性。本文设计研究了三轴式五挡手动变速器，对变速器的工作原理做了阐述，变速器的各挡齿轮和轴做了详细的设计计算，并进行了强度校核，对一些标准件进行了选型。变速器的传动方案设计。简单讲述了变速器中各部件材料的选择。关键字：挡数；传动比；齿数；轴

Abstract Transmission to change the engine reached on the driving wheel torque and speed, is aimed at marking start, climbing, turning, accelerate various driving conditions, the car was different traction and speed Meanwhile engine in the most favorable working conditions within the scope of the work. And the trans mission in neutral gear with reverse gear. Transmission also need power output function. Gearbox because of the low-grade work at a larger role, In general, the low-grade gearbox layout are close to the axis after support, Following from low-grade to high-grade order of the layout of stalls gear. This will not only allow axis are large enough for a rigid, but also ensures easy assembly. Gear box overall structure and rigid axle and the shell structure of relations. Generally through the control shaft length control over several stalls to ensure that adequate gear box rigid. This paper describes the design of three-axis five block manual trans mission, the transmission principle of work elaborated, Transmission of the gear shaft and do a detailed design, and the intensity of a school. For some standard parts for the selection. Transmission Trans mission program design. A brief description of the trans mission of all components of the material choice. Keywords : block; Transmission ratio; Teeth; Axis

三轴五档变速器设计说明书

.. . … 高级轿车三轴五档手动机械式变速器目录一、设计任务书 (4) 二、机械式变速器的概述及总体方案论证 (4) 2.1 变速器的功用、要求、发动机布置形式分析 (4) 2.2 变速器传动机构布置方案 (5) 2.2.1 传动机构布置方案分析 (5) 2.2.2 倒挡布置方案 (7) 2.3 变速器零部件结构方案分析 (8) 三、变速器主要参数的选择与主要零件的设计 (11) 3.1 变速器主要参数选择 (11) 3.1.1 档数与传动比 (13) 3.1.2 中心距 (14) 3.1.3 外形尺寸 (14) 3.1.4 齿轮参数 (15) 3.2 各档齿轮齿数的分配 (15) 3.2.1 确定一档齿轮的齿数 (15) 3.2.2 确定常啮合齿轮副的齿数 (16) 3.2.3 确定其他档位的齿数 (18) 3.2.4 确定倒挡齿轮的齿数 (18)

3.3 齿轮变位系数的选择 (19) 四、变速器齿轮的强度计算与材料的选择 (22) 4.1 齿轮的损坏原因及形式 (22) 4.2齿轮的强度计算与校核 (22) 4.2.1齿轮弯曲强度计算 (23) 4.2.2齿轮接触应力 (24) 五、变速器轴的强度计算与校核 (26) 5.1变速器轴的结构和尺寸 (26) 5.1.1 轴的结构 (26) 5.1.2 确定轴的尺寸 (26) 5.2轴的校核 (27) 5.2.1 第一轴的强度与刚度校核 (28) 5.2.2 第二轴的校核计算 (29) 六、变速器同步器的设计及操纵机构 (30) 6.1 同步器的结构 (31) 6.2 同步环主要参数的确定 (33) 6.3 变速器的操纵机构 (35) 参考文献 (36)

车辆工程毕业设计106二轴五档变速器设计

摘要变速器是汽车传动系统中比较关键的部件，它的设计好坏将直接影响到汽车的实际使用性能。变速器用来改变发动机传到驱动轮上的转矩和转速，目的是在原地起步，爬坡，转弯，加速等各种行驶工况下，使汽车获得不同的牵引力和速度，同时使发动机在最有利工况范围内工作。变速器设有空挡和倒挡。需要时变速器还有动力输出功能。因为变速箱在低档工作时作用有较大的力，所以一般变速箱的低档都布置靠近轴的后支承处，然后按照从低档到高档顺序布置各档位齿轮。这样做既能使轴有足够大的刚性，又能保证装配容易。变速箱整体结构刚性与轴和壳体的结构有关系。一般通过控制轴的长度即控制档数，来保证变速箱有足够的刚性。本文设计研究了两轴式五挡手动变速器，对变速器的工作原理做了阐述，变速器的各挡齿轮和轴做了详细的设计计算，并进行了强度校核，对一些标准件进行了选型。变速器的传动方案设计并讲述了变速器中各部件材料的选择。关键词挡数；传动比；齿轮；轴；强度校核 -I-

Abstract Transmission is more cruical in automotive driveline components, it is dseigned to ditectly affect the quality of the actual use of performance automobiles. Transmission to change the engine reached on the driving wheel torque and speed, is aimed at marking start, climbing, turning, accelerate various driving conditions, the car was different traction and speed Meanwhile engine in the most favorable working conditions within the scope of the work. And the trans mission in neutral gear with reverse gear. Transmission also need power output function. Gearbox because of the low-grade work at a larger role, In general, the low-grade gearbox layout are close to the axis after support, Following from low-grade to high-grade order of the layout of stalls gear. This will not only allow axis are large enough for a rigid, but also ensures easy assembly. Gear box overall structure and rigid axle and the shell structure of relations. Generally through the control shaft length control over several stalls to ensure that adequate gear box rigid. This paper describes the design of two-axis five block manual trans mission, the transmission principle of work elaborated, Transmission of the gear shaft and do a detailed design, and the intensity of a school. For some standard parts for the selection. Transmission Trans mission program design. A brief description of the trans mission of all components of the material choice. Keywords Block Transmission ratio Gear Axis Checking -II-

(整理)二轴五档变速器设计说明书.

经济型轿车机械式手动变速箱设计计算说明书

目录 1.设计任务书 (2) 2.总体方案论证 (2) 3.变速器主要参数及齿轮参数的选择 (5) 4.变速器主要零部件的几何尺寸计算及可靠性分析 (15) 4.1变速器齿轮 (15) 4.2变速器的轴 (19) 4.3变速器轴承 (24) 5.驱动桥（主减速器齿轮）部分参数的设计与校核 (31) 6.普通锥齿轮差速器的设计 (37) 7.设计参数汇总（优化后） (45) *参考文献 (48)

1设计任务书根据给定汽车车型的性能参数，进行汽车变速箱总体传动方案设计，选择并匹配各总成部件的结构型式，计算确定各总成部件的主要参数；详细计算指定总成的设计参数，绘出指定总成的装配图和部分零件图。表1-1 轿车传动系统的主要参数 2 总体方案论证变速器的基本功用是在不同的使用条件下，改变发动机传到驱动轮上的转矩和转速，使汽车得到不同的牵引力和速度，同时使发动机在最有利的工况范围内工作。此外，应保证汽车能倒退行驶和在滑行时或停车时使发动机和传动系保持分离。需要时还应有动力输出的功能。变速器设计应当满足如下基本要求： ?具有正确的档数和传动比，保证汽车有需要的动力性和经济性指标； ?有空档和倒档，使发动机可以与驱动轮长期分离，使汽车能倒车； ?换档迅速、省力，以便缩短加速时间并提高汽车动力性（自动、半自动和电子操纵机构）； ?工作可靠。汽车行驶中，变速器不得跳挡、乱挡以及换挡冲击等现象发生； ?应设置动力输出装置，以便必要时进行功率输出； ?效率高、噪声低、体积小、重量轻便于制造、成本低。变速器是由变速传动机构和操纵机构组成。根据前进档数的不同，变速箱有三、四、五和多挡几种。根据轴的不同类型，分为固定轴式和旋转轴式两大类。而前者又分为两轴式、中间轴式和多中间轴式变速箱。在已经给出的设计条件中，具体的参数说明如下： 2.1 传动机构布置方案分析

高级轿车三轴五档手动机械式变速器设计说明书

高级轿车三轴五档手动机械式变速器设计说明书目录一、设计任务书 (4) 二、机械式变速器的概述及总体方案论证 (4) 2.1 变速器的功用、要求、发动机布置形式分析 (4) 2.2 变速器传动机构布置方案 (5) 2.2.1 传动机构布置方案分析 (5) 2.2.2 倒挡布置方案 (7) 2.3 变速器零部件结构方案分析 (8) 三、变速器主要参数的选择与主要零件的设计 (11) 3.1 变速器主要参数选择 (11) 3.1.1 档数与传动比 (13) 3.1.2 中心距 (14) 3.1.3 外形尺寸 (14) 3.1.4 齿轮参数 (15) 3.2 各档齿轮齿数的分配 (15) 3.2.1 确定一档齿轮的齿数 (15) 3.2.2 确定常啮合齿轮副的齿数 (16) 3.2.3 确定其他档位的齿数 (18) 3.2.4 确定倒挡齿轮的齿数 (18) 3.3 齿轮变位系数的选择 (19) 四、变速器齿轮的强度计算与材料的选择 (22) 4.1 齿轮的损坏原因及形式 (22) 4.2齿轮的强度计算与校核 (22) 4.2.1齿轮弯曲强度计算 (23) 4.2.2齿轮接触应力 (24)

五、变速器轴的强度计算与校核 (26) 5.1变速器轴的结构和尺寸 (26) 5.1.1 轴的结构 (26) 5.1.2 确定轴的尺寸 (26) 5.2轴的校核 (27) 5.2.1 第一轴的强度与刚度校核 (28) 5.2.2 第二轴的校核计算 (29) 六、变速器同步器的设计及操纵机构 (30) 6.1 同步器的结构 (31) 6.2 同步环主要参数的确定 (33) 6.3 变速器的操纵机构 (35) 参考文献 (36)

轴五档变速器设计说明书

高级轿车三轴五档手动机械式变速器目录一、设计任务书 (4) 二、机械式变速器的概述及总体方案论证 (4) 2.1 变速器的功用、要求、发动机布置形式分析 (4) 2.2 变速器传动机构布置方案 (5) 2.2.1 传动机构布置方案分析 (5) 2.2.2 倒挡布置方案 (7) 2.3 变速器零部件结构方案分析 (8) 三、变速器主要参数的选择与主要零件的设计 (11) 3.1 变速器主要参数选择 (11) 3.1.1 档数与传动比 (13) 3.1.2 中心距 (14) 3.1.3 外形尺寸 (14) 3.1.4 齿轮参数 (15) 3.2 各档齿轮齿数的分配 (15) 3.2.1 确定一档齿轮的齿数 (15) 3.2.2 确定常啮合齿轮副的齿数 (16) 3.2.3 确定其他档位的齿数 (18) 3.2.4 确定倒挡齿轮的齿数 (18) 3.3 齿轮变位系数的选择 (19) 四、变速器齿轮的强度计算与材料的选择 (22) 4.1 齿轮的损坏原因及形式 (22) 4.2齿轮的强度计算与校核 (22) 4.2.1齿轮弯曲强度计算 (23) 4.2.2齿轮接触应力 (24)

大众速腾轿车五档手动变速器设计

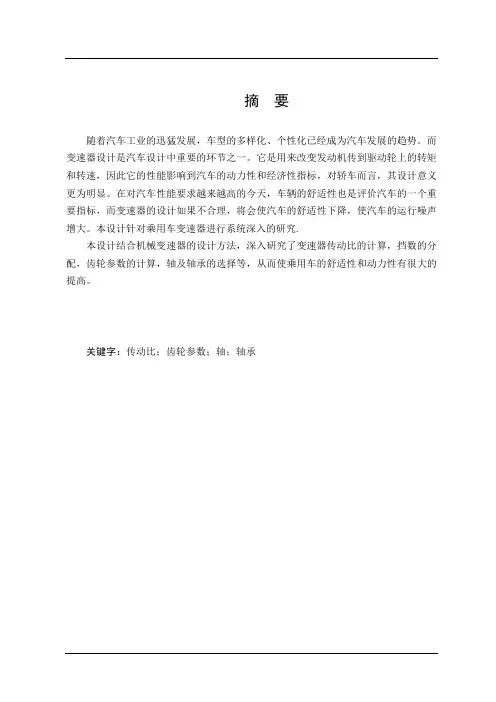

摘要随着汽车工业的迅猛发展，车型的多样化、个性化已经成为汽车发展的趋势。而变速器设计是汽车设计中重要的环节之一。它是用来改变发动机传到驱动轮上的转矩和转速，因此它的性能影响到汽车的动力性和经济性指标，对轿车而言，其设计意义更为明显。在对汽车性能要求越来越高的今天，车辆的舒适性也是评价汽车的一个重要指标，而变速器的设计如果不合理，将会使汽车的舒适性下降，使汽车的运行噪声增大。本设计针对乘用车变速器进行系统深入的研究. 本设计结合机械变速器的设计方法，深入研究了变速器传动比的计算，挡数的分配，齿轮参数的计算，轴及轴承的选择等，从而使乘用车的舒适性和动力性有很大的提高。关键字：传动比；齿轮参数；轴；轴承
