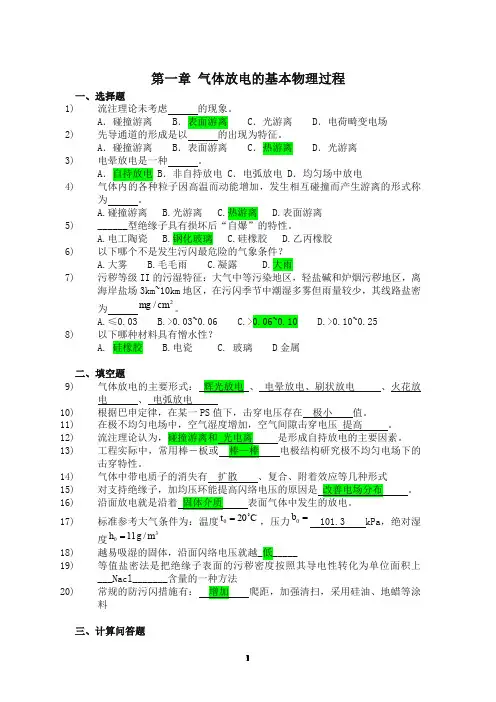

第一章气体放电的基本物理过程
一、选择题
1) 流注理论未考虑的现象。
A ．碰撞游离
B ．表面游离
C ．光游离
D ．电荷畸变电场
2) 先导通道的形成是以的出现为特征。
A ．碰撞游离
B ．表面游离
C ．热游离
D ．光游离
3) 电晕放电是一种。
A ．自持放电
B ．非自持放电
C ．电弧放电
D ．均匀场中放电
4) 气体的各种粒子因高温而动能增加，发生相互碰撞而产生游离的形式称为。
A.碰撞游离
B.光游离
C.热游离
D.表面游离
5) ______型绝缘子具有损坏后“自爆”的特性。A.电工瓷 B.钢化玻璃 C.
硅橡胶 D.乙丙橡胶
6) 以下哪个不是发生污闪最危险的气象条件？
A.大雾
B.毛毛雨
C.凝露
D.大雨
7) 污秽等级II 的污湿特征：大气中等污染地区，轻盐碱和炉烟污秽地区，离
海岸盐场3km~10km 地区，在污闪季节中潮湿多雾但雨量较少，其线路盐
密为2/cm mg 。
A.≤0.03
B.>0.03~0.06
C.>0.06~0.10
D.>0.10~0.25 8) 以下哪种材料具有憎水性？
A.硅橡胶
B.电瓷
C. 玻璃 D 金属
二、填空题 9) 气体放电的主要形式：辉光放电、电晕放电、刷状放电、火花放电、电弧
放电
10) 根据巴申定律，在某一PS 值下，击穿电压存在极小值。
11) 在极不均匀电场中，空气湿度增加，空气间隙击穿电压提高。
12)
13) 性。
14) 气体中带电质子的消失有扩散、复合、附着效应等几种形式
15)
16) 17) 标准参考大气条件为：温度
C t 200=，压力=0b 101.3kPa ，绝对湿度30/11m g h =
18)
越易吸湿的固体，沿面闪络电压就越_低_____ 19) 等值盐密法是把绝缘子表面的污秽密度按照其导电性转化为单位面积上
___Nacl_______含量的一种方法
20)
三、计算问答题
21) 简要论述汤逊放电理论。
22) 为什么棒－板间隙中棒为正极性时电晕起始电压比负极性时略高？
23) 影响套管沿面闪络电压的主要因素有哪些？
24) 某距离4m 的棒-极间隙。在夏季某日干球温度
C t 03=干，湿球温度C t 25=湿，气压kPa 8.99b =的大气条件下，问其正极性50%操作冲击击穿
电压夏50U 为多少kV?（空气相对密度95.0=δ） 25) 某母线支柱绝缘子拟用于海拔4500m 的高原地区的35kV 变电站，问平原地
区的制造厂在标准参考大气条件下进行1min 工频耐受电压试验时，其试验
电压应为多少kV ？
第二章气体介质的电气强度
一、选择题
1)
SF 6气体具有较高绝缘强度的主要原因之一是______。 A ．无色无味性 B ．不燃性 C ．无腐蚀性 D ．电负性 2) 冲击系数是______放电电压与静态放电电压之比。 A ．25%B ．50%C ．75%D ．100% 3) 在高气压下，气隙的击穿电压和电极表面______有很大关系 A ．粗糙度 B ．面积 C ．电场分布 D ．形状 4) 雷电流具有冲击波形的特点：______。
A ．缓慢上升，平缓下降
B ．缓慢上升，快速下降
C ．迅速上升，平缓下降
D ．迅速上升，快速下降
5)
在极不均匀电场中，正极性击穿电压比负极性击穿电压______。
A.．小 B ．大 C ．相等 D ．不确定
二、填空题
6) 我国国家标准规定的标准操作冲击波形成__250/2500____s μ。
7) 极不均匀电场中，屏障的作用是由于其对_空间电荷_____的阻挡作用，造成
电场分布的改变。
8) 下行的负极性雷通常可分为3个主要阶段：先导、主放电、余光。
9) 调整电场的方法：__增大____电极曲率半径、改善电极边缘、使电极具有最
佳外形
三、计算问答题
保护设备与被保护设备的伏秒特性应如何配合？为什么？保护设备的伏秒特性应始终低于被保护设备的伏秒特性。这样，当有一过电压作用于两设备时，总是
保护设备先击穿，进而限制了过电压幅值，保护了被保护设备
10)
11) 某1000kV 工频试验变压器，套管顶部为球形电极，球心距离四周墙壁均约
5m ，问球电极直径至少要多大才能保证在标准参考大气条件下，当变压器升
压到1000kV 额定电压时，球电极不发生电晕放电？
12) 一些卤族元素化合物（如SF 6）具有高电气强度的原因是什么？
第三章液体和固体介质的电气特性
一、选择题
1) 电介质按极性强弱分类，在下面的介质中，弱极性电介质有ABCDEF_，中性
电介质有__I____，强极性电介质有___GH___。
A.H 2
B.N 2
C.O 2
D.CO 2
E.CH 4
F.空气
G.水 H.酒精 I.变压器油 J.蓖麻油
2) 按照国家标准GB11021-1989“电气绝缘的耐热性评定和分级”将各种电工绝
缘材料耐热程度划分等级，以确定各级绝缘材料的最高持续工作温度。其中
A 级绝缘材料的最高持续温度是__B____，F 级绝缘材料的最高持续温度是
___E___。
A.90
B.105 C .120 D.130 E. 155 F.180
二、填空题
3) 影响液体电介质击穿电压的因素有__杂质；温度；电压作用时间；电场均匀
程度；压力_。
4) 固体介质的击穿形势有_电击穿；热击穿；电化学击穿。
电介质是指_能在其中建立静电场的物质_，根据化学结构可以将其分成非极性（弱极性）电介质；偶极性电介质离子性电介质
5) _。
6) 电介质极化的基本形式有______、______、______、______、______。
7) 介质损失角正切的计算公式是_C R I I /tan =δ______，δtan 表示_交流下的介质损耗_____。 8)
一般来说，标准电容器采用_气体_绝缘，电力电容器采用_油纸_绝缘，为什么？ 9) 两个标准油杯，一个是含杂质较多的油；另一个是含杂质较少的油，试问：
（1）当施加工频电压时，两杯油击穿电压__差别很大__。（2）当施加雷电冲
击电压时，两杯油击穿电压__差别很小____，是因为__冲击击穿电压作用时
间太短，杂质来不及形成桥__。
10)
纤维等杂质对极不均匀电场下变压器的击穿电压影响较小，这是因为_不均匀
场强处扰动大，杂质不易形成桥。
11)介质热老化的程度主要是由_温度_和介质受热时间_来决定的。
12)转向极化程度与电源频率和温度有关，随着频率的增加，极化率______，随
着温度的增加，极化程度______。
13)纯净液体介质的击穿理论分为_电击穿理论_和_气泡击穿理论_。
14)影响固体介质击穿电压的主要因素有_电压作用时间电场均匀程度温度累积
效应受潮程度_。
三、计算问答题
15)测量绝缘材料的泄漏电流为什么用直流电压而不用交流电压？
因为直流电压作用下的介质损失仅有漏导损失，而交流作用下的介质损失不仅有漏导损失还有极化损失。所以在直流电压下，更容易测量出泄漏电流。
第四章电气设备绝缘预防性试验
一、选择题
1)下面的选项中，非破坏性试验包括______，破坏性实验包括______。
A. 绝缘电阻试验
B.交流耐压试验
C.直流耐压试验
D.局部放电试验
E.绝缘油的气相色谱分析
F.操作冲击耐压试验
G.介质损耗角正切试
验H.雷电冲击耐压试验
二、填空题
2)根据绝缘特征的诊断规则的不同，可将诊断方法可以分为______、______、
______。
3)当绝缘良好时，稳定的绝缘值_较高__，吸收过程相对_较慢_；绝缘不良或受
潮时，稳定的绝缘电阻值_较低__，吸收过程相对__较快__。
4)测量泄漏电流的方法有_微安表直读法__和__光电法_____。其中_光电法
_____测量泄漏电流更好，因为_安全，可靠，准确度高_
5)目前实用的局部放电测量的方法，使用得最多的测量方法是______、______、
______。
6)在局部放电测量中，q 称为______，是指______。
7)用阻抗法进行局部放电测量，阻抗Z的位置很重要，根据Z位置不同，可以
分为______和______。如果试样电容很大的话，这里应该使用______，因为______。
8)在对电力设备绝缘进行高电压耐压试验时，所采用的电压波形有_直流交流雷
电过电压操作冲击波_。
三、计算问答题
正接法和反接法西林电桥各应用在什么条件下？答：正接法一般应用于实验室的测试材料及小设备，实现样品的对地绝缘。
实际上，绝大多数电气设备的金属外壳是直接放在接地底座上的，换句话说，就
是试品的一极是固定接地的，这时就要用反接法。
9)
10)如图所示，介质的三电容模型，试推导说明视在放电电荷量q与介质中真实
之间的关系,要求写出推导过程。
放电电荷q
r
第五章绝缘的高压试验
一、选择题
1)用铜球间隙测量高电压，需满足那些条件才能保证国家标准规定的测量不确
定度？
A 铜球距离与铜球直径之比不大于0.5
B 结构和使用条件必须符合IEC的规定
C 需进行气压和温度的校正
D 应去除灰尘和纤维的影响
2)交流峰值电压表的类型有：
A电容电流整流测量电压峰值
B整流的充电电压测量电压峰值
C 有源数字式峰值电压表
D 无源数字式峰值电压表
3)关于以下对测量不确定度的要求，说确的是：
A 对交流电压的测量，有效值的总不确定度应在±3％围
B 对直流电压的测量，一般要求测量系统测量试验电压算术平均值的测量总
不确定度应不超过±4％
C 测量直流电压的纹波幅值时，要求其总不确定度不超过±8％的纹波幅值
D 测量直流电压的纹波幅值时，要求其总不确定度不超过±2％的直流电压平
均值。
4)构成冲击电压发生器基本回路的元件有冲击电容C1，负荷电容C2，波头电
阻R1和波尾电阻R2，为了获得一很快由零上升到峰值然后较慢下降的冲击电压，应使______。
A．C1＞＞C2、R1＞＞R2B．C1＞＞C2、R1＜＜R2
C．C1＜＜C2、R1＞＞R2D．C1＜＜C2、R1＜＜R2
5)
用球隙测量交直流电压时，关于串接保护电阻的说法，下面哪些是对的？ A 球隙必须串有很大阻值的保护电阻 B 串接电阻越大越好 C 一般规定串联的电阻不超过500Ω D 冲击放电时间很短，不需要保护球面。 6)
电容分压器的低压臂的合理结构是______。 A 低压臂电容的电感必须很小 B 应该用同轴插头，插入低压臂的屏蔽箱 C 电缆输入端应尽可能靠近电容C 2的两极。 D abc 环路线应该比较长 7) 标准规定的认可的冲击电压测量系统的要：
A 测量冲击全波峰值的总不确定度为±5％围
B 当截断时间s T s c μμ25.0<≤时，测量冲击截波的总不确定度在±5％围
C 当截断时间s T c μ2≥时，测量冲击电压截波的总不确定度在±4％围
D 测量冲击波形时间参数的总不确定度在±15％围
8)
光电测量系统有哪几种调制方式：
A 幅度－光强度调制（AM －IM ）
B 调频－光强度调制（FM －IM ）
C 数字脉冲调制
D 利用光电效应
二、填空题
9) 交流高电压试验设备主要是指______。
10) 试验变压器的体积和重量都随其额定电压值的增加而急剧增加，试验变压器
的额定容量P n 应按______来选择。
11) 在电压很高时，常采用几个变压器串联的方法，几台试验变压器串联的意思
是______。
12) 如果串级数为n ，串级变压器整套设备的装置总容量W 装为______，随着串级
数的增加，装置的利用率明显下降，一般串级数n ≤______。
13) 串级数为4级试的串级试验变压器的利用率η为______。
14) 试验变压器容性试品上的电压的电压升高，分为______和______。
15) 利用高压实验变压器产生操作冲击波，而不用冲击电压发生器来产生冲击波，
是因为______。
16) 电力系统外绝缘的冲击高压试验通常可以采样15次冲击法，即是______。
17) 用高压静电电压表测量稳态高电压的优点是______；缺点是______。
18) 冲击电压发生器的原理是______。
19) 在冲击电压发生器的等效电路中，若考虑回路电感效应，为获得非振荡冲击
波的条件是_________
20) 冲击电流的试验设备的功用是______。
21) 测量冲击大电流的仪器有______和______。
22) 实验室测量冲击高电压的方法有______。
23) 影响球隙测量电压的可靠性的因素有______和______。
24) 常用的冲击电压分压器有______。
25) 为了补偿分压器的对地电容，在分压器的高压端安装一个圆伞形______。
三、计算问答题
26) 一台测工频高电压的电阻分压器，额定电压为100kV （有效值），阻值为4M
Ω，对地杂散电容为1000pF ，求由杂散电容引起的峰值和相位测量误差，以及在额定测量电压下热耗的功率值。
27) 压充电标准电容器有什么功用？
28) 高压直流分压器的选择原则是什么？
29) 35kV 电力变压器，在大气条件为，℃ 时做工频耐压试验，应选用球隙的球极直径为多大？球隙距离为多少？
30) 怎样选择试验变压器的额定电压和额定容量？设一被试品的电容量为
4000pF ，所加的试验电压有效值为400kV ，试求进行这一工频耐压试验时流过试品的电流和该试验变压器的输出功率。
31) 高压实验室中被用来测量交流高电压的方法常用的有几种？
32) 在说明多极冲击电压发生器动作原理时，为什么必须强调装置对地杂散电容
所起的作用？
33) 某冲击电压发生器的等效电路如图8-13所示。已知C 1为20nF ，C 2为2nF ，阻
尼电阻R d 为100Ω,若要获得标准雷电冲击波形，设暂不计L 的影响，请用近
似公式计算R f ,R t 。
34) 冲击电流波形有哪两类？
35) 对两类冲击波，中国和IEC 标准怎
么规定的？
36) 简述冲击电流发生器的基本原理。
37) 名词解释：50％放电电压
38) 简述对冲击电压测量系统响应特性的要求。
39) 测量高电压的弱电仪器常受一些电磁干扰，干扰来源主要有哪些？
40) 简述高电压试验时的抗干扰措施。
41) 利用试验变压器产生操作冲击电压波以及电力变压器进行感应操作冲击电压
波试验时，为什么波长时间T Z 与铁心中的起始磁通量0φ和铁心的饱和磁通量s φ相关？
42) 串级倍压直流高压装置的串级数受到什么因素的制约？ Pa
1005.15?=P 27t =
第六章输电线路和绕组中的波过程
一、选择题
1)波在线路上传播，当末端短路时，以下关于反射描述正确的是______。
A．电流为0，电压增大一倍
B．电压为0，电流增大一倍
C．电流不变，电压增大一倍
D．电压不变，电流增大一倍
2)下列表述中，对波阻抗描述不正确的是______。
A．波阻抗是前行波电压与前行波电流之比
B．对于电源来说波阻抗与电阻是等效的
C．线路越长，波阻抗越大
D．波阻抗的大小与线路的几何尺寸有关
3)减少绝缘介质的介电常数可以______电缆中电磁波的传播速度。
A．降低B．提高C．不改变D．不一定
二、填空题
4)电磁波沿架空线路的传播速度为_3×8
10m/s _。
5)传输线路的波阻抗与__单位长度电感0L和电容0C_有关，与线路长度无关。
6)在末端开路的情况下，波发生反射后，导线上的电压会__提高一倍__。
7)波传输时，发生衰减的主要原因是______、______、______。
8)Z
1、Z
2
两不同波阻抗的长线相连于A点，行波在A点将发生折射与反射，反
射系数的β取值围为__－1≤β≤1__。
三、计算问答题
9)简述波传播过程的反射和折射。当波沿传输线路传播，遇到线路参数发生突
变，即有波阻抗发生突变的节点时，会在波阻抗发生突变的节点上产生折射与反射。
10)波阻抗与集中参数电阻本质上有什么不同？（1）波阻抗表示同一方向的电
压波与电流波的比值，电磁波通过波阻抗为Z的导线时，能量以电能、磁能的方式储存在周围介质中，而不是被消耗掉。（2）若导线上前行波与反行波同时存在时，则导线上总电压与总电流的比值不再等于波阻抗（3）波阻抗Z 的数值只取决于导线单位长度的电感和电容，与线路长度无关。（4）为了区别不同方向的流动波，波阻抗有正、负号。
11)彼得逊法则的容、应用和需注意的地方。
第一章气体放电的基本物理过程
一、选择题
1、B
2、C
3、A
4、C
5、B
6、D
7、C
8、A
二、填空题
9、答案：辉光放电、电晕放电、刷状放电、火花放电、电弧放电
10、极小（最低）
11、提高
12、光电离
13、棒－棒
14、扩散15、改善(电极附近)电场分布
16、固体介质
17、101.3
18、低
19、NaCl
20、增加
三、计算问答题
21、当外施电压足够高时，一个电子从阴极出发向阳极运动，由于碰撞游离形成电子崩，则到达阳极并进入阳极的电子数为e as个(α为一个电子在电场作用下移动单位行程所发生的碰撞游离数；s为间隙距离)。因碰撞游离而产生的新的电子数或正离子数为(e as-1)个。这些正离子在电场作用下向阴极运动，并撞击阴极．若1个正离子撞击阴极能从阴极表面释放r个(r为正离子的表面游离系数)有效电子，则(e as-1)个正离子撞击阴极表面时，至少能从阴极表面释放出一个有效电子，以弥补原来那个产生电子崩并进入阳极的电子，则放电达到自持放电。即汤逊理论的自持放电条件可表达为r(e as-1)=1。
22、（1）当棒具有正极性时，间隙中出现的电子向棒运动，进入强电场区，开始引起电离现象而形成电子崩。随着电压的逐渐上升，到放电达到自持、爆发电晕之前，在间隙中形成相当多的电子崩。当电子崩达到棒极后，其中的电子就进入棒极，而正离子仍留在空间，相对来说缓慢地向板极移动。于是在棒极附近，积聚起正空间电荷，从而减少了紧贴棒极附近的电场，而略为加强了外部空间的电场。这样，棒极附近的电场被削弱，难以造成流柱，这就使得自持放电也即电晕放电难以形成。
（2）当棒具有负极性时，阴极表面形成的电子立即进入强电场区，造成电子崩。当电子崩中的电子离开强电场区后，电子就不再能引起电离，而以越来越慢的速度向阳极运动。一部份电子直接消失于阳极，其余的可为氧原子所吸附形成负离子。电子崩中的正离子逐渐向棒极运动而消失于棒极，但由于其运动速度较慢，所以在棒极附近总是存在着正空间电荷。结果在棒极附近出现了比较集中的正空间电荷，而在其后则是非常分散的负空间电荷。负空间电荷由于浓度小，对外电场的影响不大，而正空间电荷将使电场畸变。棒极附近的电场得到增强，因而自持放电条件易于得到满足、易于转入流柱而形成电晕放电。
23、（1）电场分布情况和作用电压波形的影响
（2）电介质材料的影响
（3）气体条件的影响
（4）雨水的影响
24、查《高电压工程》52页图2-24曲线4可知，距离为4m 的棒-极间隙，其标准参考大气条件下的正极性50%操作冲击击穿电压标准50U =1300kV
查《高电压工程》65页图3-2可得空气绝对湿度3/20m g h =。从而,
21/=δh 再由图3-1求得参数1.1=K 。求得参数K L U g b δ1500?==1300/（500×4×0.95×1.1）
=0.62，于是由图3-3得指数34.0==W m 。
空气密度校正因数
9827.095.034.01===m K δ 湿度校正因数
033.11.134.02===W K K 所以在这种大气条件下，距离为4m 的棒-极间隙的正极性50%操作冲击击
穿电压为kV K K U 1320033.19827.01300U 215050=??=??=标准夏
25、查《高电压工程》附录A 中的表A-2，亦即GB311.1-1997的规定可知，35kV 母线支柱绝缘子的1min 干工频耐受电压应为100kV ，则可算出制造厂在平原地区进行出厂1min 干工频耐受电压试验时，其耐受电压U 应为
kV H U U K U a 1541045001.1100101.14400=?-=?-==--
第二章气体介质的电气强度
一、选择题
1、D
2、B
3、A
4、C
5、A
二、填空题
6、250/2500
7、空间电荷
8、先导、主放电、余光
9、增大
三、计算问答题
10、保护设备的伏秒特性应始终低于被保护设备的伏秒特性。这样，当有一过电压作用于两设备时，总是保护设备先击穿，进而限制了过电压幅值，保护了被保护设备
11、此球形电极与四周墙壁大致等距离，可按照上述的同心球电极结构来考虑。变压器的球电极为同心球的电极，四周墙壁为同心球的外电极。
按题意须保证点要求升压到1000kV （有效值）时，球电极表面最大场强m ax E 小于球电极的电晕起始场强0E ，即保证
)/11(24)(δδr r R r RU +<-
将U=1414V 峰值，R=500cm ，1=δ代入此不等式，算得r=60cm 时球电极表面最大场强m ax E =26.7kV/cm ，小于同心球电极的电晕起始场强0E =27.1 kV/cm 。球电极
的起始电晕电压c U =1012kV ＞1000kV 。
因此，在这种距离四周墙壁仅5m 的空间尺寸下，球电极的直径应达120cm 才能保证当变压器升压到1000kV 额定电压时球电极不发生电晕放电。
12、（1）由于含有卤族元素，这些气体具有很强的电负性，气体分子容易和电子结合成为负离子，从而削弱了电子的碰撞电离能力，同时又加强了复合过程。
（2）这些气体的分子量都比较大，分子直径较大，使得电子在其中的自由行程缩短，不易积聚能量，从而减少了碰撞电离的能力。
（3）电子在和这些气体的分子相遇时，还易引起分子发生极化等过程，增加能量损失，从而减弱碰撞电离的能力。
第三章液体和固体介质的电气特性
一、选择题
1、A,B,C,D,E,F I H,G
2、B E
二、填空题
3、能在其中建立静电场的物质；非极性（弱极性）电介质；偶极性电介质离子性电介质
4、电子位移极化；离子位移极化；转向极化；介质界面极化；空间电荷极化
5、C R I I /tan =δ；交流下的介质损耗
6、杂质；温度；电压作用时间；电场均匀程度；压力
7、电击穿；热击穿；电化学击穿
8、气体；油纸
气体电介质的相对介电常数接近1，极化率极小，气体电介质的损耗就是电导损耗，当电场强度小于使气体分子电离所需要值时，气体介质损耗很小，所以标准电容器采用气体绝缘。
而电力电容器采用油纸绝缘是因为油纸绝缘具有优良的电气性能，干纸和纯油组合后，油填充了纸中薄弱点的空气隙，纸在油中又起了屏障作用，使总体的耐电强度提高很多。
9、差别很大；差别很小；冲击击穿电压作用时间太短，杂质来不及形成桥
10、不均匀场强处扰动大，杂质不易形成桥
11、温度；介质经受热作用时间
12、减小；先增加后减小
13、电子碰撞电离理论气泡击穿理论
14、电压作用时间电场均匀程度温度累积效应受潮程度
三、计算问答题
15、答：因为直流电压作用下的介质损失仅有漏导损失，而交流作用下的介质损
失不仅有漏导损失还有极化损失。所以在直流电压下，更容易测量出泄漏电流。
第四章电气设备绝缘预防性试验
一、选择题
1、ADEG BCFH
二、填空题
2、逻辑诊断模糊诊断统计诊断
3、较高较慢较低较快
4、微安表直读法光电法光电法安全，可靠，准确度高
5、绝缘油的气相色谱分析超声波探测法脉冲电流法
6、视在放电量三电容模型里总电容上的放电量
7、串联法并联法并联法防止试样上很大的放电电流通过阻抗Z
8、直流交流雷电过电压操作冲击波
三、计算问答题
9、答：正接法一般应用于实验室的测试材料及小设备，实现样品的对地绝缘。 实际上，绝大多数电气设备的金属外壳是直接放在接地底座上的，换句话说，就是试品的一极是固定接地的，这时就要用反接法。
10、（过程略）)/(b g b r C C C q q +??=?
第五章绝缘的高压试验
一、选择题
1、 ABCD
2、 ABC
3、A
4、B
5、B
6、ACD
7、ABC
8、ABCD
二、填空题
9、高电压试验变压器
10、n s n U I P ≥ 11、使几台变压器高压绕组的电压相叠加
12、2)1(+n n W 3～4
13、
%101.0202)1n 2===+=n W W （＝装试η
14、稳态性的电压升高瞬态性的电压升高
15、冲击电压发生器产生长波前操作波时效率低，而且火花间隙中容易出现熄弧
现象
16、被试品施加正、负极性冲击全波试验电压各15次，相邻两次冲击时间间隔
应不小于1min
17、吸收功率极小；外界电场对表的影响严重，不宜用于有风的环境。
28、电容器并联充电，串联放电
29、]/(/[22121C C C C L R +≥
20、研究雷闪电流对绝缘材料和结构以及防雷装置的热能或电动力的破坏作用。
21、分流器和罗戈夫斯基线圈
22、球隙法，分压器－峰值电压表法，分压器－示波器法，光电测量法。
23、球面的尘污和球隙间空气游离不充分。
24、电阻分压器、电容分压器、串联阻容分压器、微分积分系统
25、屏蔽环
三、计算问答题
26、解：幅值误差
9912.0]180/)1010001045014.32[(1180/)[(1212621=??????-=-≈-e C R A ω 相角误差
82.11)6/arctan(1=≈e C R ωθ
热耗的功率值
W R U P 2500104/)10100(/6232=??==
27、由于气体介质基本上无损耗，接近于理想介质，所以由它构成的电容器的电容量不受作用电压的影响，准确而稳定。这种电容器有良好的屏蔽，有无晕的电极，电容值不受周围环境的影响。
28、国际电工委员会规定1I 不低于0.5mA 。一般1I 选择在0.5mA ～2mA 之间。
29、根据《规程》，35kV 电力变压器的试验电压为 因为电力变压器的绝缘性能基本上不受周围大气条件的影响，所以保护球隙的实
际放电电压应为
若取 也就是说，球隙的实际放电电压等于106.9kV(最大值）。因为球隙的放电电压与球极直径和球隙距离之间关系是在标准大气状态下得到的，所以应当把实际放电电压换算到标准大气状态下的放电电压U0
即
查球隙的工频放电电压表，若选取球极直径为10cm ，则球隙距离为4cm 时，在标准大气状态下的放电电压为105kV(最大值）。而在试验大气状态下的放电电压为
30、试验变压器高压侧电流和额定容量都主要取决于被试品的电容。 )
(96.2001023
2kVA fCU P =?=-π)
(10024.54001040005021024123
A fCU I ---?=????=?=ππ，最大值）kV (2.1061053001050289.0'0=??=U 最大值）,kV (7.1059.1061050289.0272730=??+=U 最大值）
,kV (9.10627205.105.10=??==s U U s U U )15.1~05.1(0=)kV (72%8585=?=s U
31、利用气体放电测量交流高电压，例如静电电压表；利用静电力测量交流高电压，例如静电电压表；利用整流电容电流测量交流高电压，例如峰值电压表；利用整流充电电压测量交流高电压，例如峰值电压表。
32、因为对地杂散电容引起容易高频振荡，产生冲击过电压。
33、解：s C C C C R R T f d f μ2.1)/()(24.32121=++=
s C C R R T t d t μ50))((693.021=++=
nF C 201=
nF C 22=
解得 R f ＝103Ω
R t =3179.5Ω
34、第一类：电流从零值以较短的时间上升到峰值，然后以近似指数规律或强阻尼正弦波形下降到零。第二类冲击电流波形近似为方波。
35、第一类波形，中国和IEC 标准规定了4种该类冲击波，即1μs/20μs ，4μs/10μs,8μs/20μs 和30μs/80μs 冲击电流波。第二类规定的冲击电流波形峰值持续时间规定为500μs ，1000μs ，2000μs ，或者2000μs 与3200μs 之间。
36、由一组高压大电容量的电容器，先通过直流高压并联充电，充电时间为几十秒到几分；然后通过触发球隙的击穿，并联地对试品放电，从而在试品上流过冲击大电流。
37、球隙的冲击放电电压是有分散性的，球隙的50％放电电压是指在此电压作用下，相应的球间隙距离的放电概率为50％
38、标准规定：对于认可的冲击电压测量系统，在测量波前时间为T f 的雷电标准
冲击电压时，它的过冲β和部分阶跃响应时间T α 与T f 的比值，应处在图9-13
中的剖面线所划的围以。测量波前截断波时，除了要满足这一要求外，还规定了实验阶跃响应时间T N 和部分响应时间T α应满足另一附加要求。即
c N c T T T T 03.003.0≤≤-α。当考虑测量雷电冲击电压时，要求它的部分响应时间ns T 30≤α，而且实验响应时间ns T N 15≤。当考虑测量雷电冲击电压波前截波时，要求ns T 20≤α，而ns T N 10≤。
39、测量用的射频同轴电缆外皮过的瞬态电流引起的干扰，间隙放电时产生的空间电磁辐射，仪器电源线引入的干扰
40、改善接地回线；实验室采用全屏蔽；专为应用于高压测试中的通用数字示波
器及其附属设备建一小屏蔽室或屏蔽盒；分压器应置于紧靠集中接地极的地点，并以最短的连线相接；由分压器到测量仪器敷设宽度较大的金属板或金属带作为接地连线；测量电缆采取两端匹配的接线方式；测量电缆长度应尽可能短；采用双屏蔽同轴电缆，或在单屏蔽同轴电缆外再套一金属管，甚至
在双屏蔽同轴电缆外再套金属管；在测量电缆上加设共模抑制器；提高传递信号环节的信噪比。
41、答：第一个半波持续的时间取决于铁心饱和出现的时刻，也就是取决于饱和
磁通量和初始磁通量的差值。理论上说，做了第一次操作波试验后，铁心上会留下同向剩磁，在做第二次同极性操作波试验时，波长会有所缩短。
42、答：电路的U δ随级数n 的平方倍关系上升，U ?随n 的立方倍关系上升。
当级数n 超过一定值时，再增加n 也无助于输出电压的增加，而元件数量和整个结构高度去会随n 而正比上升。
第六章输电线路和绕组中的波过程
一、选择题
1、A
2、C
3、B
二、填空题
4、3×810m/s
5、单位长度电感0L 和电容0C
6、提高一倍
7、导线电阻和线路对地电导电阻和地中电流等值深度的影响冲击电晕的影响 8、－1≤β≤三、计算问答题
9、当波沿传输线路传播，遇到线路参数发生突变，即有波阻抗发生突变的节点时，会在波阻抗发生突变的节点上产生折射与反射。
10、（1）波阻抗表示同一方向的电压波与电流波的比值，电磁波通过波阻抗为Z 的导线时，能量以电能、磁能的方式储存在周围介质中，而不是被消耗掉。（2）若导线上前行波与反行波同时存在时，则导线上总电压与总电流的比值不再等于波阻抗（3）波阻抗Z 的数值只取决于导线单位长度的电感和电容，与线路长度无关。（4）为了区别不同方向的流动波，波阻抗有正、负号。
11、在计算线路中一点的电压时，可以将分布电路等值为集中参数电路：线路的波阻抗用数值相等的电阻来代替，把入射波的2倍作为等值电压源。这就是计算节点电压的等值电路法则，也称彼得逊法则。
利用这一法则，可以把分布参数电路中波过程的许多问题简化成一些集中参数电路的暂态计算。但必须注意，如果Z1,Z2是有限长度线路的波阻抗，则上述等值电路只适用于在Z1，Z2端部的反射波尚未回到节点以前的时间。
高电压技术考试试题答案 一、选择题（每小题1分共１５分） 1、气体中的带电质点是通过游离产生的。 2、气体去游离的基本形式有漂移、扩散、复合、吸附效应。 3、气体放电形式中温度最高的是电弧放电。表现为跳跃性的为火花放电。 4、根据巴申定律，在某一Pd的值时，击穿电压存在极小值。 5、自然界中的雷电放电就是属于典型的超长间隙放电。 6、在极不均匀电场中，空气湿度增加，空气间隙击穿电压提高。 7、即使外界游离因素不存在，间隙放电仅依靠外电场作用即可继续进行的放电，称为自持放电。 8、交流高电压试验设备主要是指高电压试验变压器。 9、电磁波沿架空线路的传播速度为C或真空中的光速。 10、一般当雷电流过接地装置时，由于火花效应其冲击接地电阻小于工频接地电阻。 11、线路的雷击跳闸率包括雷击杆塔跳闸率和绕击跳闸率。 12、为了防止反击，要求改善避雷线的接地，适当加强绝缘，个别杆塔使用避雷器。 13、考虑电网的发展，消弧线圈通常处于过补偿运行方式。 14、导致铁磁谐振的原因是铁芯电感的饱和特性。 15、在发电厂、变电所进线上，设置进线段保护以限制流过避雷器的雷电流幅值和入侵波的陡度。 二、判断题（每小题2分共20分正确的在题后括号内打“×”错误的在题后打“√”） 1、气体状态决定于游离与去游离的大小。当去游离小于游离因素时最终导致气体击穿。（√） 2、游离主要发生在强电场区、高能量区；复合发生在低电场、低能量区。（√） 3、游离过程不利于绝缘；复合过程有利于绝缘。（√） 4、巴申定律说明提高气体压力可以提高气隙的击穿电压。（√） 5、空气的湿度增大时，沿面闪络电压提高。（×） 6、电气设备的绝缘受潮后易发生电击穿。（×） 7、输电线路上的感应雷过电压极性与雷电流极性相同。（×） 8、避雷器不仅能防护直击雷过电压，也能防护感应雷过电压。（√） 9、．带并联电阻的断路器可以限制切除空载线路引起的过电压。（√） 10、输电线路波阻抗的大小与线路的长度成正比。（×） 三、选择题（在每个小题的四个备选答案中，按要求选取一个正确答案，并将正确答案的序号填在题后括号内。每小题1分共15分） 1、电晕放电是一种（ A ）。 A．自持放电B．非自持放电C．电弧放电D．均匀场中放电 2、SF6气体具有较高绝缘强度的主要原因之一是（ D ）。 A．无色无味性B．不燃性C．无腐蚀性D．电负性 3、在极不均匀电场中，正极性击穿电压比负极性击穿电压（ A ）。 A.．小B．大C．相等D．不确定 4、减少绝缘介质的介电常数可以（ B ）电缆中电磁波的传播速度。 A．降低B．提高C．不改变D．不一定 5、避雷器到变压器的最大允许距离（ A ）。
高电压技术试题 一、填空（35分，每空1分，请选填35空） （1）带电质点可由碰撞、光、热和表面形式的游离形成。 （2）与均匀电场的放电过程相比，极不均匀电场的放电具有电晕放电和极性效应的特点。 （3）影响气体间隙击穿电压的主要因素有电场形式、电压波形和气体的性质和状态。 （4）大型高电压试验设备通常包括工频高电压试验设备，直流高电压发生器，冲击电压发生器。 （5）我国现行标准雷电亚冲击波头时间为 1.2μs，操作冲击电压波尾时间为2500μs。 （6）测量冲击电压分压器通常有电阻和电容两类。 （7）分布参数导线波过程中，导线上的电压为前行电压波和反行的叠加。（8）导线1上有电压波u传播时，与导线1平行的导线2上会产生感应电压波，两根导线之间距离越近导线2上的电压波越大。 （9）雷电冲击波作用下，变压器绕组起始电位大部分压降降落在绕组首端附近，雷电冲击波越大陡度越大，变压器绕组纵绝缘上承受的电压越高，变压器绕组稳态电位分布与变压器的中性点接地方式有关。 接地的三相变压器在三相同时进波的暂态过程中绕组中部处的电压幅值最高。 （10）阀型避雷器主要由火花间隙和阀片构成，残压为避雷器动作后雷电流通过避雷器在避雷器产生的压降。 （11）输电线路保护角越小，绕击率越小。 （12）在直配电机防雷接线中，为限制保护10kV直配电机的FCD型避雷器流过的雷电冲击电流不超过3kA，所以需在直配进线处加装电缆和管型避雷器进行分流。 （13）雷电侵入波侵入变电站后，站内电气设备上过电压大小与避雷器的残压、侵入波的陡度以及设备与避雷器的距离有关。变电站进线段的作用时限制流过避雷器的雷电流幅值和降低侵入波陡度。 （14）限制内部过电压的措施主要有线路上装设并联电抗器、带并联电阻的断路器和避雷器。
高电压技术考试试题答案． 高电压技术考试试题答案分共１５分）一、选择题（每小题1 1、气体中的带电质点是通过游离产生的。复合、扩散、、气体去游离的基本形式有漂移、2
吸附效应。气体放电形式中温度最高的是电弧放电。表3、 现为跳跃性的为火花放电。的值时，击穿电4、根据巴申定律，在某一Pd 压存在极小值。自然界中的雷电放电就是属于典型的超长间5、 隙放电。在极不均匀电场中，空气湿度增加，空气间、6 。隙击穿电压提高即使外界游离因素不存
在，间隙放电仅依靠7、 外电场作用即可继续进行的放电，称为自持放电。交流高电压试验设备主要是指高电压试验变、8 。压器 或真空中电磁波沿架空线路的传播速度为、C9 的光速。一般当雷电流过接地装置时，由于火花10、 工频接地电阻。于小效应其冲击接地电阻线路的雷击跳闸率包括雷击杆塔跳闸率、11和绕击跳闸率。为了防止反击，要求改善避雷线的接12、 地，适当加强绝缘，个别杆塔使用避雷器。． 消弧线圈通常处于过考虑电网的发展，13、运行方式。补偿 导致铁磁谐振的原因是铁芯电感的饱和特、14 性。
变电所进线上，设置进线段保在发电厂、15、以限制流过避雷器的雷电流幅值和入侵波 的护 陡度。二、判断题（每小题2分共20分正确的在题后括号内打“×”错误的在题后打“√”） 1、气体状态决定于游离与去游离的大小。当去游离小于游离因素时最终导致气体击穿。（√） 2、游离主要发生在强电场区、高能量区；复合发生在低电场、低能量区。（√）
3、游离过程不利于绝缘；复合过程有利于绝缘。（√） 4、巴申定律说明提高气体压力可以提高气隙的击穿电压。（√） 5、空气的湿度增大时，沿面闪络电压提高。（×） 6、电气设备的绝缘受潮后易发生电击穿。（×） 7、输电线路上的感应雷过电压极性与雷电流极性相同。（×） 8、避雷器不仅能防护直击雷过电压，也能防护）√（感应雷过电压。． 9、．带并联电阻的断路器可以限制切除空载线路引起的过电压。（√） 10、输电线路波阻抗的大小与线路的长度成正比。（×）
第1页，共2页 第2页，共2页 1. 在极不均匀电场中，正极性击穿电压比负极性击穿电压______。 2. 工程实际中，常用棒－板或_________电极结构研究极不均匀电场下的击穿特性。 3. 电介质的极化包括________、_________、 _________和夹层极化。 4. 传输线路的波阻抗与______和______有关，与线路长度无关。 5. 电磁波沿架空线路的传播速度为 。 6. 绝缘的试验一般分为_____________和_____________。 7. 降低杆塔接地电阻是提高线路耐雷水平和防止________的有效措施。 8. 雷电放电过程包括_______、_________和__________三个阶段。 9. 沿面放电发展到整个表面空气层击穿的现象叫 。 10.________是表征电介质在电场作用下极化程度的物理量。 11.工频耐压试验中，加至规定的试验电压后，一般要求持续_______秒的耐压时间。 12.在接地装置中，接地方式可分为________、________、________。 13．流注理论未考虑_____的现象。 A.碰撞游离 B.表面游离 C.光游离 D.电荷畸变电场 14．不均匀的绝缘试品，如果绝缘严重受潮，则吸收比K 将______。 A.远大于1 B.远小于1 C.约等于1 D.不易确定 15. 波在线路上传播，当末端短路时，以下关于反射描述正确的是______。 A ． 电流为0，电压增大一倍 B ．电压为0，电流增大一倍 C ．电流不变，电压增大一倍 D ．电压不变，电流增大一倍 16．雷电绕过避雷线直击于线路的概率______。 A ．平原地区比山区高 B ．与系统接地方式有关 C ．平原地区比山区低 D ．与系统接地方式无关 17．在发电厂和变电站中，对直击雷的保护通常采用______。 A ． 避雷针和避雷器 B ．避雷针和避雷线 C ．避雷线和避雷器 D ．避雷线和接地装置 18．衡量电介质损耗的大小用______表示。 A.相对电介质 B.电介质电导 C.电介质极化 D.介质损失角正切 19．下列属于操作过电压类型的是______。 A.暂时过电压 B.谐振过电压 C.工频过电压 D.电弧接地过电压 20. 下列表述中，对波阻抗描述不正确的是______。 A ．波阻抗是前行波电压与前行波电流之比 B ．对于电源来说波阻抗与电阻是等效的 C ．线路越长，波阻抗越大 D ．波阻抗的大小与线路的几何尺寸有关 21．电晕放电是一种_________。 A ．自持放电 B ．非自持放电 C ．电弧放电 D ．均匀场中放电 22．解释电压较高、距离较长的间隙中的气体放电过程可用______。 A ．汤逊理论 B ．流注理论 C ．巴申定律 D ．小桥理论 ( ) 23．对于输电线间的耦合系数12K 与21K 是相等的。 ( ) 24．对于同结构的杆塔山区的绕击率大于平原地区的绕击率。 ( ) 25．雷击线路时，线路绝缘不发生闪络的雷电流叫耐雷水平。 ( ) 26．电介质的电导率随温度的升高而升高。 ( ) 27．绝缘电阻和吸收比测量试验属于破坏性试验。 ( ) 28．接地装置由接地体及接地线组成。 ( ) 29．防雷接地装置是整个防雷保护体系中可有可无的一个组成部分。 ( ) 30．兆欧表有两个端子，即测量端与接地端。 ( ) 31．球-球或球-板间隙都属于极不均匀电场。 ( ) 32．在四种电介质的基本极化形式中，只有电子式极化没有能量损耗。 33．名词解释:耐雷水平 （4分）34．简要论述汤逊放电理论。（4分） 35．什么是伏秒特性？伏秒特性有何意义？（4分） 36．切除空载线路过电压与切除空载变压器时产生过电压的原因有何不同？（7分） 37．分析波阻抗的物理意义及其与电阻的不同点。（7分） 38．某电厂有一圆油罐，直径10m ，高出地面10m ，用独立避雷针保护，要求针距罐壁至少5m ，试设计避雷针的高度？(10分) 39．有一直角电压波E 沿波阻抗为Z ＝500 的线路传播，线路末端接有对地电容C ＝0.0l μF 。画出计算末端电压的彼德逊等值电路，并计算线路末端电压波形；（7分） 40．为什么110kV 及以上线路一般采用全线架设避雷线的保护措施，而35kV 及以下线路不采用？（7分）
水利电力职业技术学院 《高电压技术》期末考试卷（供用电0631）A卷 课程编码：考试时间：2008年5月8日 : 120分钟 一、是非题（T表示正确、F表示错误；每小题1分，共10分） （）1、在大气压力下，空气间隙击穿电压与阴极材料无关。 （）2、试品绝缘状况愈好，吸收过程进行的就愈快。 （）3、用作高压电气设备的绝缘材料，希望其相对介电常数大。 （）4、绝缘子直径越大，其绝缘强度也越高。 （）5、工作电压常常是决定绝缘使用寿命的主要条件。 （）6、对于35kv及以上的变电所，可以将避雷针装设在配电装置的构架上。 （）7、为了防止反击，一般规程要求避雷针与被保护设备在空气中的距离大于3米。（）8、架空线路的避雷线保护角越大，保护范围也就越大。 （）9、在发电机电压母线上装设电容器的作用是限制侵入波的幅值。 （）10、通常以系统的最高运行线电压为基础来计算内部过电压的倍数。 1、流注理论未考虑（）的现象。 A．电荷畸变电场B．碰撞游离 C．光游离 D．表面游离 2、电晕放电是一种（）。 A．非自持放电B．自持放电C．电弧放电D．均匀场中放电 3、滑闪放电是以介质表面的放电通道中发生（）为特征。 A．光游离B．热游离C．极化 D．碰撞游离4、在高气压下，气隙的击穿电压和电极表面（）有很大关系。 A．面积 B．粗糙度 C．电场分布 D．形状 5、在高压电气的绝缘材料中，若材料中存留有小的空气隙，外施电压后，空气隙比绝缘材 料的电气强度（）。 A.低 B.高 C.相同 D.无法判定 6、在现场对油浸纸绝缘的电力电缆进行耐压实验，所选择的方法最适宜的是( )。 A.交流耐压 B.冲击耐压 C.工频耐压 D.直流耐压 7、为了保护旋转电机的匝间绝缘，必须将入侵波的陡度限制在（）。 A.2kv/us B.3kv/us C.5kv/us D.6kv/us 8、在工程上常以( )作为提高线路耐雷水平的主要措施。
高电压技术练习题（一） 一、填空题 1.描述气体间隙放电电压与气压之间关系的是（A）
A、巴申定律 B、汤逊理论 C、流注理论 D、小桥理论。 2.防雷接地电阻值应该（ A ）。 A、越小越好 B、越大越好 C、为无穷大 D、可大可小 3.沿着固体介质表面发生的气体放电称为（B） A电晕放电 B、沿面放电 C、火花放电 D、余光放电 4.能够维持稳定电晕放电的电场结构属于（C） A、均匀电场 B、稍不均匀电场 C、极不均匀电场 D、同轴圆筒 5.固体介质因受潮发热而产生的击穿过程属于（B） A、电击穿 B、热击穿 C、电化学击穿 D、闪络 6.以下试验项目属于破坏性试验的是（A ）。 A、耐压试验 B、绝缘电阻测量 C、介质损耗测量 D、泄漏测量 7.海拔高度越大，设备的耐压能力（B）。 A、越高 B、越低 C、不变 D、不确定 8.超高压输电线路防雷措施最普遍使用的是（B ） A、避雷针 B、避雷线 C、避雷器 D、放电间隙 9.变电站直击雷防护的主要装置是（A ）。 A、避雷针 B、避雷线 C、避雷器 D、放电间隙 10.对固体电介质，施加下列电压，其中击穿电压最低的是（C）。
A、直流电压 B、工频交流电压 C、高频交流电压 D、雷电冲击电压 11.纯直流电压作用下，能有效提高套管绝缘性能的措施是（C）。 A、减小套管体电容 B、减小套管表面电阻 C、增加沿面距离 D、增加套管壁厚 12.由于光辐射而产生游离的形式称为（ B ）。 A、碰撞游离 B、光游离 C、热游离 D、表面游离答案：B 19.解释气压较高、距离较长的间隙中的气体放电过程可用（ A ） A、流注理论 B、汤逊理论 C、巴申定律 D、小桥理论 13测量绝缘电阻不能有效发现的缺陷是（ D ）。 A、绝缘整体受潮 B、存在贯穿性的导电通道 C、绝缘局部严重受潮 D、绝缘中的局部缺陷 14.设 S1、S2 分别为某避雷器及其被保护设备的伏秒特性曲线，要使设备受到可靠保护必须（ B ）。 A、S1高于S2 B、S1低于S2 C、S1等于S2 D、S1与S2 相交 15.表示某地区雷电活动强度的主要指标是指雷暴小时与（ B ）。 A、耐雷水平 B、雷暴日 C、跳闸率 D、大气压强 16.极不均匀电场中的极性效应表明（ D ）。 A、负极性的击穿电压和起晕电压都高 B、正极性的击穿电压和起晕电压都高 C、负极性的击穿电压低和起晕电压高 D、正极性的击穿电压低和起晕电压高
专升本《高电压技术及应用》 一、（共75题,共150分） 1. 汤逊放电理论是在( )条件下得出的。（2分） A.低气压 B.高气压 C.短间隙 D.长间隙 .标准答案：A,C 2. 雷电冲击电压作用下的击穿特性用（）表示。（2分） A.静态击穿电压 B.50%冲击击穿电压 C.伏秒特性 D.波头长度 .标准答案：B,C 3. 直流耐压试验的优点是（）。（2分） A.与交流耐压试验效果相同 B.试验设备轻 C.可同时测量泄漏电流 D.对绝缘损伤小 .标准答案：B,C,D 4. 雷击输电线路有（）三种情况。（2分） A.雷击绝缘子 B.雷击塔顶 C.雷击避雷线 D.绕击导线 .标准答案：B,C,D 5. 解释电弧接地过电压的理论有（）（2分） A.汤逊理论 B.流注理论 C.工频熄弧理论 D.高频熄弧理论 .标准答案：C,D 6. 由气体热状态引起的电离是（）（2分） A.碰撞电离 B.光电离 C.热电离 D.表面电离 .标准答案：C 7. 汤逊理论未考虑（）现象。（2分） A.电子的碰撞电离 B.离子的碰撞电离 C.空间电荷畸变电场 D.表面电离 .标准答案：C 8. 我国500kV交流线路采用（）（2分） A.单导线 B.双分裂导线 C.3分裂导线 D.4分裂导线 .标准答案：D 9. 伏秒特性曲线实际上是一条带状区域，因为在冲击电压作用下，间隙放电时间具有( )。（2分） A.分散性 B.准确性 C.统计性 D.50%概率 .标准答案：A 10. （）不是“改善电场分布”途径中的措施。（2分） A.采用屏障 B.采用高真空 C.改进电极形状 D.利用空间电荷 .标准答案：B 11. 除（）外，一般选取介电常数较小的材料作为电气设备的绝缘介质。（2分） A.变压器 B.电缆 C.电容器 D.断路器.标准答案：C 12. 绝缘介质严重受潮时，绝缘电阻值将( ) （2分） A.变大 B.变小 C.不变 D.不易确定 .标准答案：B 13. 与气体的汤逊理论解释的击穿相类似的固体电介质的击穿理论是（）。（2分） A.电击穿 B.电化学击穿理论 C.小桥击穿 D.热击穿 .标准答案：A 14. 用西林电桥测量介质损耗角正切值时，采用正接法( )。（2分） A.需要试品两端对地绝缘 B.试品设在低压端 C.适用于现场试验 D.需要注意操作人员安全 .标准答案：A 15. 串级试验变压器为了保证容量利用率一般不超过（）级。（2分） A.2 B.3 C.4 D.5 .标准答案：B 16. 构成串级直流高压发生装置的基本单元是（）。（2分） A.倍压整流回路 B.半波整流回路 C.全波整流回路 D.桥式整流回路 .标准答案：A 17. 单级冲击电压发生器基本回路中应使( )。（2分） A.主电容C1和负荷电容C2相等 B.主电容C1远大于负荷电容C2 C.主电容C1小于负荷电容C2 D.主电容C1和负荷电容C2的关系不确定 .标准答案：B 18. 球隙可以测量（）（2分） A.所有高电压 B.工频高电压和冲击高电压 C.工频高电压和直流高电压 D.直流高电压和冲击高电压 .标准答案：B 19. 下列有关波的折射和反射的正确说法是（）。（2分） A.折射系数只与第二段导线的波阻抗有关 B.反射系数只与第一段导线的波阻抗有关 C.折射系数和反射系数与两导线的波阻抗都有关 D.折射系数和反射系数与导线波阻抗的关系不确定 .标准答案：C 20. 平行导线间的耦合作用与（）无关。（2分） A.导线间互电感 B.导线间互电容 C.导线间距离 D.导线电阻 .标准答案：D 21. 避雷线的保护角（）（2分） A.越大越好 B.越小越好 C.不确定 D.与防雷效果无关
一、选择 1.流注理论未考虑( )的现象。 A.碰撞游离 B.表面游离 C.光游离 D.电荷畸变电场 2.极化时间最短的是( )。 A.电子式极化 B.离子式极化 C.偶极子极化 D.空间电荷极化 3.先导通道的形成是以( )的出现为特征。 A.碰撞游离 B.表现游离 C.热游离 D.光游离 4.下列因素中，不会影响液体电介质击穿电压的是（） A.电压的频率 B.温度 C.电场的均匀程度 D. 杂质 5.电晕放电是一种（）。 A.滑闪放电 B.非自持放电 C.沿面放电 D.自持放电 6.以下四种气体间隙的距离均为10cm，在直流电压作用下，击穿电压最低的是（）。A.球—球间隙(球径50cm) B.棒—板间隙，棒为负极 C.针—针间隙 D.棒—板间隙，棒为正极
7.不均匀的绝缘试品，如果绝缘严重受潮，则吸收比K将( ) A.远大于1 B.远小于1 C.约等于1 D.不易确定 8. 衡量电介质损耗的大小用（）表示。 A.相对电介质 B.电介质电导 C.电介质极化 D.介质损失角正切 9.以下哪种因素与tgδ无关。（） A.温度 B.外加电压 C.湿度 D.电压的频率 10.SF6气体具有较高绝缘强度的主要原因之一是( ) A.无色无味性 B.不燃性 C.无腐蚀性 D.电负性 11.下列哪种电介质存在杂质“小桥”现象( ) A.气体 B.液体 C.固体 D.无法确定 12.构成冲击电压发生器基本回路的元件有冲击性主电容C1，负荷电容C2，波头电阻R1和波尾电阻R2。为了获得一很快由零上升到峰值然后较慢下降的冲击电压，应使( ) A.C1>>C2,R1>>R2
B.C1>>C2,R1<
单选题 某架空线路的电容为0.01μF/km，电感为0.9mH/km，这该架空线的波阻抗为（）。 收藏 A. 400 B. 300 C. 500 D. 200 回答错误!正确答案： A 空载线路自动重合闸，产生的过电压最大值为电源电压的（）倍。 收藏 A. 3 B. 1 C. 4 D. 2
线路末端开路，则电压反射系数为（）。 收藏 A. 1/2 B. C. 1 D. -1 回答错误!正确答案：C 不均匀的绝缘试品,如果绝缘受潮,则吸收比K将（）。收藏 A. 远小于1 B. 不宜确定 C. 远大于1 D. 约等于1
我国标准对雷暴日等于40天的地区，取地面落雷密度为（）。收藏 A. 0.09 B. 0.05 C. 0.11 D. 0.07 回答错误!正确答案：D 对于线路的冲击电晕，下列说法不正确的是（）。 收藏 A. 冲击电晕使线路间耦合系数减小 B. 不易确定 C. 冲击电晕使线路得波阻抗减小 D. 冲击电晕使线路得波速度降低
为防止避雷针对构架发生反击，它们空气间距离应（）。收藏 A. ≥5m B. ≤5m C. ≥3m D. ≤3m 回答错误!正确答案： A 下列表述中，对波阻抗描述不正确的是（）。 收藏 A. 波阻抗的大小与线路的几何尺寸有关 B. 线路越长，波阻抗越大 C. 波阻抗是前行波电压与前行波电流之比 D. 波阻抗与线路的单位长度电感和电容有关
我国有关规程建议雷道波阻抗取（）。 收藏 A. 300Ω B. 500Ω C. 400Ω D. 50Ω 回答错误!正确答案： A 星形接法中性点不接地的三相变压器，当冲击电压波仅沿一相入侵时，绕组中性点的最大电位可达入侵波幅值的（）。 收藏 A. 2 B. 2/3 C. 4/3 D. 1
《高电压技术》期末冲刺试卷(1) 1.流注理论未考虑( B )的现象。 A.碰撞游离 B.表面游离 C.光游离 D.电荷畸变电场 2.极化时间最短的是( A )。 A.电子式极化 B.离子式极化 C.偶极子极化 D.空间电荷极化 3.先导通道的形成是以( C )的出现为特征。 A.碰撞游离 B.表现游离 C.热游离 D.光游离 4.下列因素中，不会影响液体电介质击穿电压的是（A ） A.电压的频率 B.温度 C.电场的均匀程度 D. 杂质 5.电晕放电是一种（ D ）。 A.滑闪放电 B.非自持放电 C.沿面放电 D.自持放电 6.以下四种气体间隙的距离均为10cm，在直流电压作用下，击穿电压最低的是（ D ）。 A.球—球间隙(球径50cm) B.棒—板间隙，棒为负极 C.针—针间隙 D.棒—板间隙，棒为正极 7.不均匀的绝缘试品，如果绝缘严重受潮，则吸收比K将( C ) A.远大于1 B.远小于1 C.约等于1 D.不易确定 8.雷击线路附近地面时，导线上的感应雷过电压与导线的（ B ） A. 电阻率成反比 B.悬挂高度成反比 C.悬挂高度成正比 D. 电阻率成正比 二、填空题(本大题共9小题，每空1分，共18分) 1.固体电介质电导包括___表面____电导和_体积______电导。 2.极不均匀电场中，屏障的作用是由于其对__空间电荷__的阻挡作用，造成电场分布的改变。
3.电介质的极化形式包括_电子式极化__、__离子式极化_、__偶极子极化_和夹层极化。 4.气体放电现象包括__击穿_____和__闪络_____两种现象。 5.带电离子的产生主要有碰撞电离、__光电离____、_热点离_____、表面电离等方式。 6.工频耐压试验中，加至规定的试验电压后，一般要求持续__60_____秒的耐压时间。 7.按绝缘缺陷存在的形态而言,绝缘缺陷可分为__集中性_____缺陷和__分散性____缺陷两大类。 8.在接地装置中，接地方式可分为_防雷接地_______、_保护接地_______、_工作接地_______。 9.输电线路防雷性能的优劣主要用__耐雷水平______和_雷击跳闸率________来衡量。 三、判断题(本大题共5小题，每小题2分，共10分)在每小题的括号内对的打“√”，错的打“×”。 1.无论何种结构的电介质，在没有外电场作用时，其内部各个分子偶极矩的矢量和平均来说为零， 因此电介质整体上对外没有极性。（对） 2.在四种电介质的基本极化形式中，只有电子式极化没有能量损耗。（错） 3.测量电气设备的绝缘电阻时一般要加直流电压，绝缘电阻与温度没有关系。（错） 4.防雷接地装置是整个防雷保护体系中可有可无的一个组成部分。（错） 5.管式避雷器实质上是一只具有较强灭弧能力的保护间隙。（对） 四、名词解释题(本大题共5小题，每小题6分，共30分) 1.吸收比：指的是电流衰减过程中的两个瞬间测得的两个电流值或两个相应的绝缘电阻值之比。（或指被试品加压60秒时的绝缘电阻与加压15秒时的绝缘电阻之比。） 2.雷击跳闸率：指每100KM线路每年由雷击引起的跳闸次数 3.雷暴日：指某地区一年四季中有雷电放电的天数，一天中只要听到一次及以上雷声就是一个雷暴日。 4.伏秒特性：对某一冲击电压波形，间隙的击穿电压和击穿时间的关系称为伏秒特性 5.气体击穿：气体由绝缘状态变为导电状态的现象称为击穿 五、简答题(本大题共2小题，每小题8分，共16分)
1-1气体放电过程中产生带电质点最重要的方式是什么，为什么？ 答: 碰撞电离是气体放电过程中产生带电质点最重要的方式。 这是因为电子体积小，其自由行程(两次碰撞间质点经过的距离)比离子大得多，所以在电场中获得的动能比离子大得多。其次．由于电子的质量远小于原子或分子，因此当电子的动能不足以使中性质点电离时，电子会遭到弹射而几乎不损失其动能；而离子因其质量与被碰撞的中性质点相近，每次碰撞都会使其速度减小，影响其动能的积累。 1-2简要论述汤逊放电理论。 答: 设外界光电离因素在阴极表面产生了一个自由电子，此电子到达阳极表面时由于过程，电子总数增至d eα个。假设每次电离撞出一个正离子，故电极空间共有（d eα－1）个正离子。这些正离子在电场作用下向阴极运动，并撞击阴极．按照系数γ的定义，此（d eα－1） eα－1）个正离子在到达阴极表面时可撞出γ（d 个新电子，则(d eα-1)个正离子撞击阴极表面时，至少能从阴极表面释放出一个有效电子，以弥补原来那个产生电子崩并进入阳极的电子，则放电达到自持放电。即汤逊理论的自持放电条件可表达为r(d eα＝1。 eα-1)=1或γd 1-3为什么棒－板间隙中棒为正极性时电晕起始电压比负极性时略高？ 答:（1）当棒具有正极性时，间隙中出现的电子向棒运动，进入强电场区，开始引起电离现象而形成电子崩。随着电压的逐渐上升，到放电达到自持、爆发电晕之前，在间隙中形成相当多的电子崩。当电子崩达到棒极后，其中的电子就进入棒极，而正离子仍留在空间，相对来说缓慢地向板极移动。于是在棒极附近，积聚起正空间电荷，从而减少了紧贴棒极附近的电场，而略为加强了外部空间的电场。这样，棒极附近的电场被削弱，难以造成流柱，这就使得自持放电也即电晕放电难以形成。 （2）当棒具有负极性时，阴极表面形成的电子立即进入强电场区，造成电子崩。当电子崩中的电子离开强电场区后，电子就不再能引起电离，而以越来越慢的速度向阳极运动。一部份电子直接消失于阳极，其余的可为氧原子所吸附形
浙江省2018年7月高等教育自学考试 高电压技术试题 课程代码：02653 一、单项选择题(本大题共10小题，每小题1分，共10分) 在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。 1．我国国家标准规定的雷电冲击电压标准波形通常可以用符号________表示。（）A．(1.2±30%)μs B．(50±30%)μs C．1.2/50μs D．(1.2±20%)μs 2．同一固体电介质、相同电极情况下，直流电压作用下的击穿电压________工频交流电压（幅值）下的击穿电压。（） A．高于B．低于 C．等于D．无关于 3．三台串接的工频试验变压器装置中，每台工频试验变压器的容量是不同的，三台工频试验变压器的容量之比是（） A．1∶2∶3 B．3∶2∶1 C．2∶1∶3 D．1∶3∶2 4．彼德逊法则提供了一种用________解决行波的折射、反射问题的方法。（）A．分布参数等值电路B．波动方程 C．网格法D．集中参数等值电路 5．为防止避雷器在内过电压下动作，35kV及以下的避雷器的工频放电电压应大于系统最大工作相电压的________倍。（） A．2 B．2.5 C．3 D．3.5 6．在输电线路防雷措施中，对于高杆塔，可以采取增加绝缘子串片数的办法来提高其防雷性能，因此规程规定，全高超过40m有避雷线的杆塔，每增高________应增加一片绝缘子。（） 1
A．5m B．7.5m C．10m D．12.5m 7．直配发电机母线装设电容器的目的是（） A．限制雷电流的大小B．降低侵入波陡度 C．降低侵入波的幅值D．抬高电缆首端冲击电压 8．空载线路工频电压升高的根本原因在于线路中________在感抗上的压降使得电容上的电压高于电源电压。（） A．电阻性电流B．电感性电流 C．电容性电流D．雷电流 9．我国对切除110-220kV空载变压器做过不少试验，在中性点直接接地的电网中，切除空载变压器引起的过电压一般不超过________相电压。（） A．2.5倍B．3倍 C．3.5倍D．4倍 10．500kV系统中，决定电气设备绝缘水平的主要因素是（） A．最大长期工作电压B．大气过电压 C．内部过电压D．不确定 二、填空题(本大题共15小题，每小题1分，共15分) 请在每小题的空格中填上正确答案。错填、不填均无分。 11．流注理论认为电子的碰撞游离和空间光游离是形成________的主要因素。 12．在大气条件下，空气间隙击穿电压随空气相对密度的增大而________。 13．电介质的电导随温度的升高而________。 14．固体电介质的击穿形式有电击穿、热击穿和________。 15．介质损失角正切tgδ的测量对鉴定绝缘的________性缺陷最灵敏。 16．当线路末端开路时，入射波入侵到末端时将发生波的折射和反射，其折射系数等于________。 17．防雷接地装置可分为________和自然接地装置。 18．我国有关标准规定，________及以上输电线路应全线架设双避雷线。 2
i 、是非题(T 表示正确、F 表示错误) (F ) 1、对于35kv 及以上的变电所，可以将避雷针装设在配电装置的构架上。 (F )2、为了防止反击，一般规程要求避雷针与被保护设备在空气中的距离大于 (F )3、架空线路的避雷线保护角越大，保护范围也就越大。 (F )4、在发电机电压母线上装设电容器的作用是防止直雷击。 F )5、通常以系统的最高运行线电压为基础来计算内部过电压的倍数。 (T )6、对于110kv 及以上的变电所，可以将避雷针装设在配电装置的构架上。 (T )7、在发电机电压母线上装设电容器的作用是限制侵入波的陡度。 (T )8、通常以系统的最高运行相电压为基础来计算内部过电压的倍数。 :■、选择题 射?则电流的反射系数B 匚为(B ) 乙-乙 A. B. 乙乙 C. 变电所侵入波过电压 D. 铁磁谐振过电压 5、以下几种方法中在抑制空载线路分闸过电压时相对最为有效的是 (C )P332 A. 采用多油断路器 B. 采用叫性点绝缘系统 C. 采用六氟化硫断路器 D. 中性点经消弧线圈接地 6、在发电厂和变电站中，对直雷击的保护通常采取 _A_方式 7避雷器到变压器的最大允许距离( A ) P286 A .随变压器多次截波耐压值与避雷器残压的差值增大而增大 B. 随变压器冲击全波耐压值与避雷器冲击放电电压的差值增大而增大 1、两个不同波阻抗 乙和Z 2的长线相连于 A 点，当直角电流波长从 乙上入射，传递至A 点时将发生折射与反 C. 2Z ! D. Z ! Z 2 2Z 2 乙乙 2、我国的规程中规定线路防雷设计用雷电流波头时间为 ( C ) A . 1.2's B . 1.5" s C. 2.6」s D. 雷击线路附近大地时 ,当线路高10m,雷击点距线路100m 雷电流幅值 40KA ,线路上感应雷过电压 最大值U G 约为 (C ) A . 25Kv C.100Kv B. 50Kv D. 200Kv 4、以下属于操作过电压的是 ( B ) P325 A. 工频电压升高 B. 电弧接地过电压 3米。 乙-乙 乙乙 A ?避雷针 B. 并电容器 C.接地装置 D. 中性点接地
《高电压技术》复习题 1、雷电对地放电过程分为几个阶段？P38 答：1、先导放电：放电不连续，放电分级先导，持续时间为0.005～0.01S ，雷电流很小 2、主放电：时间极短，50～100s μ，电流极大，电荷高速运动。 3、余光放电：电流不大，电流持续时间较长，约0.03～0.05s 。 2、什么是雷电参数？P242 答：1、雷电放电的等值电路。 2、雷电流波形。 3、雷暴日与雷暴小时：雷暴日是一年中有雷电的日数，在一天内只要听到过雷声，无论（次数多少）均计为（一个雷暴日）。雷暴小时数则是（一年中发生雷电放电的小时数，）即在一个小时内只有（一次雷电），就计作（一个雷电小时）。 4、地面落雷密度和输电线路落雷总次数：地面落雷密度是指每一雷暴日每平方千米地面遭受雷击的次数，以γ表示。与雷暴日数有关，如下：3.0023.0d T =γ 3、什么是波阻抗？波速？P206 答：波阻抗00 C L Z =是（电压波与电流波之间）的比例常数，它反映了波在传播过程中遵循 （储存在单位长度线路周围媒质中的电场能量和磁场能量一定相等）的规律，所以Z 是（一个非常重要）的参数。 波速001 C L v =等于空气中的光速，对电缆来说，其单位长度对地电容C0较大，故电 缆中波速一般为1/2～1/3倍的光速。 4、防雷保护有哪些基本装置？P246 答：现代电力系统中实际采用的防雷保护装置有（避雷针、避雷线、保护间隙、各种避雷器、防雷接地、电抗线圈、电容器、消弧线圈、自动重合闸等等）。 5、避雷针的作用是什么？其保护范围如何确定？P246 答：避雷针高于被保护的物体，其作用是吸引雷电击于自身，并将雷电流迅速汇入大地，从而使避雷针附近的物体得到保护，保护范围指具有0.1%左右概率的空间范围，可以通过模拟实验并结合运行经验来确定，常用的方法有折线法、滚球法。 6、避雷线的作用是什么？其保护范围如何确定？P246 答：同上。 7、各种避雷器的结构特点，适合于哪些场合？P254 答：避雷器的类型有主要有何护间隙、管型避雷器、阀型避雷器和氧化锌避雷器等几种。 8、接地的种类有哪些？P261 答：分为工作接地、保护接地、防雷接地。 9、降低接地电阻的方法是什么？P265 答：1、加大接地物体的尺寸 2、利用自然接地体 3、引外接地 4、换土 5、采用降阻剂 10、线路防雷的四道防线是什么？P268 答：输电线路雷害事故的形成通常要经历这样四个阶段：线路'>输电线路受到雷电过电压的作用；线路'>输电线路发生闪络；线路'>输电线路从冲击闪络转变为稳定的工频电压；线路跳闸，供电中断。针对雷害事故形成的四个阶段，现代线路'>输电线路在采取防雷保护措施时，要做到“四道防线”，即： 1．防直击，就是使输电线路不受直击雷。采取的措施是沿线路装设避雷线。
单选题 某架空线路的电容为0.01诉F/km，电感为0.9mH/km ,这该架空线的波阻抗为 ()。收藏 A. 400 B. 300 C. 500 D. 200 回答错误！正确答案：A 空载线路自动重合闸，产生的过电压最大值为电源电压的()倍。 收藏 A. 3 B. 1 C. 4 D.
线路末端开路，则电压反射系数为（）。 收藏 A. 1/2 B. C. 1 D. -1 回答错误！正确答案：C 不均匀的绝缘试品，如果绝缘受潮，则吸收比K将（）收藏 A. 远小于1 B. 不宜确定 C. 远大于1 D.
我国标准对雷暴日等丁40天的地区，取地面落$密度为（）收藏 A. 0.09 B. 0.05 C. 0.11 D. 0.07 回答错误！正确答案：D 对丁线路的冲击电晕，下列说法不正确的是（）。 收藏 A. 冲击电晕使线路间耦合系数减小 B. 不易确定 C. 冲击电晕使线路得波阻抗减小 D. 冲击电晕使线路得波速度降低
为防止避$针对构架发生反击，它们空气间距离应（）收藏 A. > 5m B. < 5m C. > 3m D. < 3m 回答错误！正确答案：A 下列表述中，对波阻抗描述不正确的是（）。 收藏 A. 波阻抗的大小与线路的几何尺寸有关 B. 线路越长，波阻抗越大 C. 波阻抗是前行波电压与前行波电流之比 D.
波阻抗与线路的单位长度电感和电容有关 我国有关规程建议$道波阻抗取（）。 收藏 A. 300 Q B. 500 Q C. 400 Q D. 50 Q 回答错误！正确答案：A 星形接法中性点不接地的三相变压器，当冲击电压波仅沿一相入侵时，绕组中性点的最大电位可达入侵波幅值的（）。 收藏 A. 2 B. 2/3 C. 4/3
《高电压技术》期末冲刺试卷(1) 1.B 2.A 3.C 4A 5.D 6.D 7.C 8.B 1.流注理论未考虑( )的现象。 A.碰撞游离 B.表面游离 C.光游离 D.电荷畸变电场 2.极化时间最短的是( )。 A.电子式极化 B.离子式极化 C.偶极子极化 D.空间电荷极化 3.先导通道的形成是以( )的出现为特征。 A.碰撞游离 B.表现游离 C.热游离 D.光游离 4.下列因素中，不会影响液体电介质击穿电压的是（） A.电压的频率 B.温度 C.电场的均匀程度 D. 杂质 5.电晕放电是一种（）。 A.滑闪放电 B.非自持放电 C.沿面放电 D.自持放电 6.以下四种气体间隙的距离均为10cm，在直流电压作用下，击穿电压最低的是（）。 A.球—球间隙(球径50cm) B.棒—板间隙，棒为负极 C.针—针间隙 D.棒—板间隙，棒为正极 7.不均匀的绝缘试品，如果绝缘严重受潮，则吸收比K将( ) A.远大于1 B.远小于1 C.约等于1 D.不易确定 8.雷击线路附近地面时，导线上的感应雷过电压与导线的（） A. 电阻率成反比 B.悬挂高度成反比 C.悬挂高度成正比 D. 电阻率成正比 二、填空题(本大题共9小题，每空1分，共18分) 1.表面、体积 2.空间电荷 3.电子式极化、离子式极化、偶极子极化
4.击穿、闪络 5.光电离、热电离 6.60 7.集中性、分散性 8.防雷接地、工作接地、保护接地9.耐压水平、雷击跳闸率 1.固体电介质电导包括_______电导和_______电导。 2.极不均匀电场中，屏障的作用是由于其对________的阻挡作用，造成电场分布的改变。 3.电介质的极化形式包括________、________、________和夹层极化。 4.气体放电现象包括_______和_______两种现象。 5.带电离子的产生主要有碰撞电离、______、______、表面电离等方式。 6.工频耐压试验中，加至规定的试验电压后，一般要求持续_______秒的耐压时间。 7.按绝缘缺陷存在的形态而言,绝缘缺陷可分为_______缺陷和______缺陷两大类。 8.在接地装置中，接地方式可分为________、________、________。 9.输电线路防雷性能的优劣主要用________和_________来衡量。 三、判断题(本大题共5小题，每小题2分，共10分)在每小题的括号内对的打“√”，错的打“×”。 1.无论何种结构的电介质，在没有外电场作用时，其内部各个分子偶极矩的矢量和平均来说为零， 因此电介质整体上对外没有极性。（） 2.在四种电介质的基本极化形式中，只有电子式极化没有能量损耗。（） 3.测量电气设备的绝缘电阻时一般要加直流电压，绝缘电阻与温度没有关系。（） 4.防雷接地装置是整个防雷保护体系中可有可无的一个组成部分。（） 5.管式避雷器实质上是一只具有较强灭弧能力的保护间隙。（） 1．（√）2．（×）3．（×）4．（×）5．（√） 四、名词解释题(本大题共5小题，每小题6分，共30分) 1.吸收比： 2.雷击跳闸率： 3.雷暴日： 4.伏秒特性： 5.气体击穿： 1.指的是电流衰减过程中的两个瞬间测得的两个电流值或两个相应的绝缘电阻值之比。（或指被试品加压60秒时的绝缘电阻与加压15秒时的绝缘电阻之比。）
《高电压技术》考试卷 姓名座号得分 一、单项选择题(本大题共8小题，每小题2分，共16分)在每小题列出的四个选项中只有一 个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。 1.衡量电介质损耗的大小用（）表示。 A.相对电介质 B.电介质电导 C.电介质极化 D.介质损失角正切 2.以下哪种因素与tgδ无关。（） A.温度 B.外加电压 C.湿度 D.电压的频率 3.SF6气体具有较高绝缘强度的主要原因之一是( ) A.无色无味性 B.不燃性 C.无腐蚀性 D.电负性 4.下列因素中，不会影响液体电介质击穿电压的是（） A.电压的频率 B.温度 C.电场的均匀程度 D. 杂质 5.下列哪种电介质存在杂质“小桥”现象( ) A.气体 B.液体 C.固体 D.无法确定 6.介质损耗角正切值测量时，采用移相法可以消除( )的干扰。 A.高于试验电源频率 B.与试验电源同频率 C.低于试验电源频率 D.任何频率
7.不均匀的绝缘试品，如果绝缘严重受潮，则吸收比K将( ) A.远大于1 B.远小于1 C.约等于1 D.不易确定 8.雷击线路附近地面时，导线上的感应雷过电压与导线的（） A.悬挂高度成反比 B.电阻率成反比 C.悬挂高度成正比 D. 电阻率成正比 二、填空题(本大题共9小题，每空1分，共20分) 1.高电压技术研究的对象主要是____________、__________和__________等。 2.电介质极化的基本形式主要有____________、__________、__________和空间电荷极化。 3. ________是表征电介质在电场作用下极化程度的物理量。 4.按照气体分子得到能量形式的不同，气体分子可分为_______ 、_______和_______三种游 离形式。 5.工频耐压试验中，加至规定的试验电压后，一般要求持续_______秒的耐压时间。 6. tgδ测量过程中可能受到两种干扰，一种是_______和_______。 7. 按绝缘缺陷存在的形态而言,绝缘缺陷可分为_______缺陷和______缺陷两大类。 8.在接地装置中，接地方式可分为________、________、________。 9.输电线路防雷性能的优劣主要用________和_________来衡量。 三、判断题(本大题共5小题，每小题2分，共10分)在每小题的括号内对的打“√”，错的 打“×”。 1.伏秒特性主要用于比较不同设备绝缘的冲击击穿特性。（） 2.测量试品的绝缘电阻时，规定以加电压后1秒测得的数值为该试品的绝缘电阻值。（） 3.一般而言，吸收比越大，被试品的绝缘性越好。（）
