目录
第 1 章第 2 章第 3 章第 4 章第 5 章第 6 章第7 章第8 章电力电子器件 (1)
整流电路 (4)
直流斩波电路 (20)
交流电力控制电路和交交变频电路 (26)
逆变电路 (31)
PWM 控制技术 (35)
软开关技术 (40)
组合变流电路 (42)
I 2 +
4 I m sin ?td (?t ) = 2πm ( 2 + 1 ) H 0.2717 I m
+
4 I m sin ?td (?t ) = πm ( 2 + 1 ) H 0.5434 I m
+4
( I m sin ?t ) d (?t ) =
1
+
I m d (?t ) =
第1章电力电子器件
1. 使晶闸管导通的条件是什么？
答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。 或：u AK >0 且 u GK >0。
2. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？
答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持 电流。
要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降
到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。
3. 图 1-43 中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为 I m ，试计算各波形的电流平均值 I d1、I d2、I d3 与电流有效值 I 1、I 2、I 3。
0 ? 4
2
0 ?
4
5
4
2 0
2
2
a)
图 1-43 b)
晶闸管导电波形
c)
解：a)
I d1=
1 2π
I 1= 1
2 4
( I m sin ) d (?t ) = I m
2 3 4 + 1 2
H 0.4767 I m b)
1 ? I 2
I d2 =
π
I 2 =
1 ?
2 2 I m
2 3 4 + 1 2
H 0.6741I c)
(?t ) = 4 I m
I 3 = 1 2
2 0 2 1 2 I m
4. 上题中如果不考虑安全裕量,问 100A 的晶闸管能送出的平均电流 I d1、I d2、I d3 各为
1
多少？这时，相应的电流最大值I m1、I m2、I m3各为多少?
解：额定电流I T(AV) =100A 的晶闸管，允许的电流有效值I =157A，由上题计算结果知
a) I m1 H I
0.4767
H 329.35，I d1 H 0.2717 I m1 H 89.48
b) I m2 H
I
0.6741
H 232.90, I d2 H 0.5434 I m2 H 126.56
c) I m3=2 I = 314, I d3= 1
4
I m3=78.5
5. GTO 和普通晶闸管同为PNPN 结构，为什么GTO 能够自关断，而普通晶闸管不能？答：GTO 和普通晶闸管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2,分别具有共基极电流增益?1和? 2，由普通晶闸管的分析可得，?1 + ? 2 =1 是器件临界导通
的条件。?1 + ? 2＞1，两个等效晶体管过饱和而导通；?1 + ? 2＜1，不能维持饱和导通而
关断。
GTO 之所以能够自行关断，而普通晶闸管不能，是因为GTO 与普通晶闸管在设计和
工艺方面有以下几点不同：
1) GTO 在设计时? 2较大，这样晶体管V2控制灵敏，易于GTO 关断；
2) GTO 导通时的 ?1 + ? 2更接近于1，普通晶闸管 ?1 + ? 2 ε 1.15，而GTO 则为
?1 + ? 2 H 1.05，GTO 的饱和程度不深，接近于临界饱和，这样为门极控制关断提供了有利
条件；
3) 多元集成结构使每个GTO 元阴极面积很小，门极和阴极间的距离大为缩短，使得
P2极区所谓的横向电阻很小，从而使从门极抽出较大的电流成为可能。
6. 如何防止电力MOSFET 因静电感应应起的损坏？
答：电力MOSFET 的栅极绝缘层很薄弱，容易被击穿而损坏。MOSFET 的输入电容是低
泄漏电容，当栅极开路时极易受静电干扰而充上超过 ± 20 的击穿电压，所以为防止MOSFET 因静电感应而引起的损坏，应注意以下几点：
①一般在不用时将其三个电极短接；
②装配时人体、工作台、电烙铁必须接地，测试时所有仪器外壳必须接地；
③电路中，栅、源极间常并联齐纳二极管以防止电压过高
④漏、源极间也要采取缓冲电路等措施吸收过电压。
7. IGBT、GTR、GTO 和电力MOSFET 的驱动电路各有什么特点？
答：IGBT 驱动电路的特点是：驱动电路具有较小的输出电阻，IGBT 是电压驱动型器件，IGBT 的驱动多采用专用的混合集成驱动器。
2
GTR 驱动电路的特点是：驱动电路提供的驱动电流有足够陡的前沿，并有一定的过冲，这样可加速开通过程，减小开通损耗，关断时，驱动电路能提供幅值足够大的反向基
极驱动电流，并加反偏截止电压，以加速关断速度。
GTO 驱动电路的特点是：GTO 要求其驱动电路提供的驱动电流的前沿应有足够的幅值和陡度，且一般需要在整个导通期间施加正门极电流，关断需施加负门极电流，幅值和
陡度要求更高，其驱动电路通常包括开通驱动电路，关断驱动电路和门极反偏电路三部分。
电力MOSFET 驱动电路的特点：要求驱动电路具有较小的输入电阻，驱动功率小且
电路简单。
8. 全控型器件的缓冲电路的主要作用是什么？试分析RCD 缓冲电路中各元件的作用。
答：全控型器件缓冲电路的主要作用是抑制器件的内因过电压，d u/d t或过电流和d i/d t，
减小器件的开关损耗。
RCD 缓冲电路中，各元件的作用是：开通时，C s经R s放电，R s起到限制放电电流的作用；关断时，负载电流经VD s从C s分流，使d u/d t减小，抑制过电压。
9. 试说明IGBT、GTR、GTO 和电力MOSFET 各自的优缺点。
解：对IGBT、GTR、GTO 和电力MOSFET 的优缺点的比较如下表：
器件优点
开关速度高，开关损耗小，具有耐脉
缺点
IGBT 冲电流冲击的能力，通态压降较低，开关速度低于电力MOSFET,电输入阻抗高，为电压驱动，驱动功率压，电流容量不及GTO
小
GTR GTO
电力MOSFET 耐压高，电流大，开关特性好，通流
能力强，饱和压降低
电压、电流容量大，适用于大功率场
合，具有电导调制效应，其通流能力
很强
开关速度快，输入阻抗高，热稳定性
好，所需驱动功率小且驱动电路简
单，工作频率高，不存在二次击穿问
题
开关速度低，为电流驱动，所需
驱动功率大，驱动电路复杂，存
在二次击穿问题
电流关断增益很小，关断时门极
负脉冲电流大，开关速度低，驱
动功率大，驱动电路复杂，开关
频率低
电流容量小，耐压低，一般只适
用于功率不超过10kW 的电力电
子装置
3
+ ( ? cos ?t )
第 2 章
整流电路
1. 单相半波可控整流电路对电感负载供电，L ＝20mH ，U 2＝100V ，求当α＝0?和 60? 时的负载电流 I d ，并画出 u d 与 i d 波形。
解：α＝0?时，在电源电压 u 2 的正半周期晶闸管导通时，负载电感 L 储能，在晶闸管开始 导通时刻，负载电流为零。在电源电压 u 2 的负半周期，负载电感 L 释放能量，晶闸管继续 导通。因此，在电源电压 u 2 的一个周期里，以下方程均成立：
L d i d
d t
= 2U 2 sin ?t 考虑到初始条件：当?t ＝0 时 i d ＝0 可解方程得：
i d = 2U 2
?L (1 ? cos ?t ) I d =
1 2 =
2 0 2U 2 ?L 2U 2 ?L
(1 ? cos ?t )d(?t )
=22.51(A)
u d 与 i d 的波形如下图：
u 2
2
? t
u d
2
? t
i d
2
? t
当α＝60°时，在 u 2 正半周期 60?~180?期间晶闸管导通使电感 L 储能，电感 L 储藏的 能量在 u 2 负半周期 180?~300?期间释放，因此在 u 2 一个周期中 60?~300?期间以下微分方程 成立：
L d i d
d t
= 2U 2 sin ?t 考虑初始条件：当?t ＝60?时 i d ＝0 可解方程得：
i d = 2U 2 1
?L 2
4
其平均值为
I d =
1
2
5
3
3
2U 2 1
?L 2
2U 2
2?L
=11.25(A)
此时u d与i d的波形如下图：
u2
0 ?
u d
+
+ +
+
?t
?t
i d
?t
2．图2-9 为具有变压器中心抽头的单相全波可控整流电路，问该变压器还有直流磁化
问题吗？试说明：①晶闸管承受的最大反向电压为2 2U 2；②当负载是电阻或电感时，
其输出电压和电流的波形与单相全控桥时相同。
答：具有变压器中心抽头的单相全波可控整流电路，该变压器没有直流磁化的问题。
因为单相全波可控整流电路变压器二次测绕组中，正负半周内上下绕组内电流的方向
相反，波形对称，其一个周期内的平均电流为零，故不会有直流磁化的问题。
以下分析晶闸管承受最大反向电压及输出电压和电流波形的情况。
①以晶闸管VT2为例。当VT1导通时，晶闸管VT2通过VT1与 2 个变压器二次绕组并联，所以VT2承受的最大电压为2 2U 2。
②当单相全波整流电路与单相全控桥式整流电路的触发角?相同时，对于电阻负载：
（0~α）期间无晶闸管导通，输出电压为0；（α~π）期间，单相全波电路中VT1导通，
单相全控桥电路中VT1、VT4导通，输出电压均与电源电压u2相等；(π~π＋α)期间，均
无晶闸管导通，输出电压为0；(π＋α ~ 2π)期间，单相全波电路中VT2导通，单相全控
桥电路中VT2、VT3导通，输出电压等于 u2。
对于电感负载：（α ~π＋α）期间，单相全波电路中VT1导通，单相全控桥电路中
VT1、VT4导通，输出电压均与电源电压u2相等；（π＋α ~ 2π＋α）期间，单相全波电
路中VT2导通，单相全控桥电路中VT2、VT3导通，输出波形等于 u2。
可见，两者的输出电压相同，加到同样的负载上时，则输出电流也相同。
+
( ? cos ?t )d(?t ) =
5
3．单相桥式全控整流电路，U2＝100V，负载中R＝2Ω，L值极大，当α＝30°时，要求：①作出u d、i d、和i2的波形；
②求整流输出平均电压U d、电流I d，变压器二次电流有效值I2；
③考虑安全裕量，确定晶闸管的额定电压和额定电流。
解：①u d、i d、和i2的波形如下图：
u2
O
u d
?t
i d
i2
?
?
I d
I d
?t
?t
?t
②输出平均电压U d、电流I d，变压器二次电流有效值I2分别为
U d＝0.9 U2cosα＝0.9×100×cos30°＝77.97（V）
I d＝U d /R＝77.97/2＝38.99（A）
I2＝I d＝38.99（A）
③晶闸管承受的最大反向电压为：
2 U2＝100 2＝141.4（V）
考虑安全裕量，晶闸管的额定电压为：
U N＝（2~3）×141.4＝283~424（V）
具体数值可按晶闸管产品系列参数选取。
流过晶闸管的电流有效值为：
I VT＝I d∕ 2＝27.57（A）
晶闸管的额定电流为：
I N＝（1.5~2）×27.57∕1.57＝26~35（A）
具体数值可按晶闸管产品系列参数选取。
4．单相桥式半控整流电路，电阻性负载，画出整流二极管在一周内承受的电压波形。解：注意到二极管的特点：承受电压为正即导通。因此，二极管承受的电压不会出现正的部分。在电路中器件均不导通的阶段，交流电源电压由晶闸管平衡。
整流二极管在一周内承受的电压波形如下：
6
u2
0 2 ?t u VD2
0 u VD4
0 ?t ?t
5．单相桥式全控整流电路，U2=100V，负载中R=2Ω，L值极大，反电势E=60V，当?=30?时，要求：
①作出u d、i d和i2的波形；
②求整流输出平均电压U d、电流I d，变压器二次侧电流有效值I2；
③考虑安全裕量，确定晶闸管的额定电压和额定电流。
解：①u d、i d和i2的波形如下图：
u2
O
u d
? t
?
I d
? t
O
i2
? I d I
d
? t
O ? t
②整流输出平均电压U d、电流I d，变压器二次侧电流有效值I2分别为
U d＝0.9 U2 cosα＝0.9×100×cos30°＝77.97(A)
I d＝(U d－E)/R＝(77.97－60)/2＝9(A)
I2＝I d＝9(A)
③晶闸管承受的最大反向电压为：
2 U2＝100 2＝141.4（V）
流过每个晶闸管的电流的有效值为：
I VT＝I d∕ 2＝6.36（A）
故晶闸管的额定电压为：
U N＝(2~3)×141.4＝283~424（V）
7
晶闸管的额定电流为：
I N＝(1.5~2)×6.36∕1.57＝6~8（A）
晶闸管额定电压和电流的具体数值可按晶闸管产品系列参数选取。
6. 晶闸管串联的单相半控桥（桥中VT1、VT2为晶闸管），电路如图2-11 所示，U2=100V，电阻电感负载，R=2Ω，L值很大，当?=60?时求流过器件电流的有效值，并作出u d、i d、
i VT、i D的波形。
解：u d、i d、i VT、i D的波形如下图：
u2
O
2 ?t
u d
O
i d I d
?t
i VT1 O
I d
?t
i VD2
O
O +? I d
?t
?t
负载电压的平均值为：
U d = 1
3
2U 2 sin ?t d(?t) = 0.9U 2 1 + cos(
/ 3)
2
＝67.5（V）
负载电流的平均值为：
I d＝U d∕R＝67.52∕2＝33.75（A）流过晶闸管VT1、VT2的电流有效值为：
I VT＝1
3 I d＝19.49（A）
流过二极管VD3、VD4的电流有效值为：
I VD＝I d＝27.56（A）
7. 在三相半波整流电路中，如果a 相的触发脉冲消失，试绘出在电阻性负载和电感性负载下整流电压u d的波形。
解：假设? = 0?，当负载为电阻时，u d的波形如下：
8
u d
O
u d
O ? u a
u a
u b
u b
u c
u c
? t
? t
当负载为电感时，u d的波形如下：
u d O u d O u a
u a
u b
u b
u c
u c
? t
? t
8．三相半波整流电路，可以将整流变压器的二次绕组分为两段成为曲折接法，每段
的电动势相同，其分段布置及其矢量如图2-60 所示，此时线圈的绕组增加了一些，铜的用料约增加10%，问变压器铁心是否被直流磁化，为什么？
A B C
C
N
n
B N
A
a1 b1 c1 c2
c1
a2 b2 c2
a2
n
b1
a1
b2
图2-60 变压器二次绕组的曲折接法及其矢量图
答：变压器铁心不会被直流磁化。原因如下：
变压器二次绕组在一个周期内：当a1c2对应的晶闸管导通时，a1的电流向下流，c2的电流向上流；当c1b2对应的晶闸管导通时，c1的电流向下流，b2的电流向上流；当b1a2对应的晶闸管导通时，b1的电流向下流，a2的电流向上流；就变压器的一次绕组而言，每一周期中有两段时间（各为120?）由电流流过，流过的电流大小相等而方向相反，故一周期
9
内流过的电流平均值为零，所以变压器铁心不会被直流磁化。
9．三相半波整流电路的共阴极接法与共阳极接法，a、b 两相的自然换相点是同一点吗？如果不是，它们在相位上差多少度？
答：三相半波整流电路的共阴极接法与共阳极接法，a、b 两相之间换相的的自然换相点不是同一点。它们在相位上相差180°。
10．有两组三相半波可控整流电路，一组是共阴极接法，一组是共阳极接法，如果它们的触发角都是?，那末共阴极组的触发脉冲与共阳极组的触发脉冲对同一相来说，例如
都是 a 相，在相位上差多少度？
答：相差180°。
11．三相半波可控整流电路，U2=100V，带电阻电感负载，R=5Ω，L值极大，当?=60? 时，要求：
①画出u d、i d和i VT1的波形；
②计算U d、I d、I dT和I VT。
解：①u d、i d和i VT1的波形如下图：
u2 O ? =30u a u b u c
?t
u d
O ? u a u b u c
?t
i VT
1
O
i d
O
?t
?t
②U d、I d、I dT和I VT分别如下
U d＝1.17U2cos?＝1.17×100×cos60°＝58.5（V）
I d＝U d∕R＝58.5∕5＝11.7（A）
I dVT＝I d∕3＝11.7∕3＝3.9（A）
I VT＝I d∕ 3＝6.755（A）
12．在三相桥式全控整流电路中，电阻负载，如果有一个晶闸管不能导通，此时的整
10 °
流电压u d波形如何？如果有一个晶闸管被击穿而短路，其他晶闸管受什么影响？
答：假设VT1不能导通，整流电压u d波形如下：
u d
O
?t
假设VT1被击穿而短路，则当晶闸管VT3或VT5导通时，将发生电源相间短路，使得VT3、VT5也可能分别被击穿。
13．三相桥式全控整流电路，U2=100V，带电阻电感负载，R=5Ω，L值极大，当?=60? 时，要求：
①画出u d、i d和i VT1的波形；
②计算U d、I d、I dT和I VT。
解：①u d、i d和i VT1的波形如下：
? = 60°
u2u a u b u c
O ?t1
?t
u d O
i d O i VT
1 O
ⅠⅡⅢⅣⅤⅥ
u ab u ac u bc u ba u ca u cb u ab u ac
?t
?t
?t
②U d、I d、I dT和I VT分别如下
U d＝2.34U2cos?＝2.34×100×cos60°＝117（V）
I d＝U d∕R＝117∕5＝23.4（A）
I DVT＝I d∕3＝23.4∕3＝7.8（A）
I VT＝I d∕ 3＝23.4∕ 3＝13.51（A）
第1章绪论 1 电力电子技术定义：是使用电力电子器件对电能进行变换和控制的技术，是应用于电力领域的电子技术，主要用于电力变换。 2 电力变换的种类 （1）交流变直流AC-DC：整流 （2）直流变交流DC-AC：逆变 （3）直流变直流DC-DC：一般通过直流斩波电路实现（4）交流变交流AC-AC：一般称作交流电力控制 3 电力电子技术分类：分为电力电子器件制造技术和变流技术。 第2章电力电子器件 1 电力电子器件与主电路的关系 （1）主电路：指能够直接承担电能变换或控制任务的电路。（2）电力电子器件：指应用于主电路中，能够实现电能变换或控制的电子器件。 2 电力电子器件一般都工作于开关状态，以减小本身损耗。 3 电力电子系统基本组成与工作原理 （1）一般由主电路、控制电路、检测电路、驱动电路、保护电路等组成。 （2）检测主电路中的信号并送入控制电路，根据这些信号并按照系统工作要求形成电力电子器件的工作信号。（3）控制信号通过驱动电路去控制主电路中电力电子器件的导通或关断。 （4）同时，在主电路和控制电路中附加一些保护电路，以保证系统正常可靠运行。 4 电力电子器件的分类 根据控制信号所控制的程度分类 （1）半控型器件：通过控制信号可以控制其导通而不能控制其关断的电力电子器件。如SCR晶闸管。 （2）全控型器件：通过控制信号既可以控制其导通，又可以控制其关断的电力电子器件。如GTO、GTR、MOSFET 和IGBT。 （3）不可控器件：不能用控制信号来控制其通断的电力电子器件。如电力二极管。 根据驱动信号的性质分类 （1）电流型器件：通过从控制端注入或抽出电流的方式来实现导通或关断的电力电子器件。如SCR、GTO、GTR。（2）电压型器件：通过在控制端和公共端之间施加一定电压信号的方式来实现导通或关断的电力电子器件。如MOSFET、IGBT。 根据器件内部载流子参与导电的情况分类 （1）单极型器件：内部由一种载流子参与导电的器件。如MOSFET。 （2）双极型器件：由电子和空穴两种载流子参数导电的器件。如SCR、GTO、GTR。（3）复合型器件：有单极型器件和双极型器件集成混合而成的器件。如IGBT。 5 半控型器件—晶闸管SCR 将器件N1、P2半导体取倾斜截面，则晶闸管变成V1-PNP 和V2-NPN两个晶体管。 晶闸管的导通工作原理 （1）当AK间加正向电压A E，晶闸管不能导通，主要是中间存在反向PN结。 （2）当GK间加正向电压G E，NPN晶体管基极存在驱动电流G I，NPN晶体管导通，产生集电极电流2c I。 （3）集电极电流2c I构成PNP的基极驱动电流，PNP导通，进一步放大产生PNP集电极电流1c I。 （4）1c I与G I构成NPN的驱动电流，继续上述过程，形成强烈的负反馈，这样NPN和PNP两个晶体管完全饱和，晶闸管导通。 2.3.1.4.3 晶闸管是半控型器件的原因 （1）晶闸管导通后撤掉外部门极电流G I，但是NPN基极仍然存在电流，由PNP集电极电流1c I供给，电流已经形成强烈正反馈，因此晶闸管继续维持导通。 （2）因此，晶闸管的门极电流只能触发控制其导通而不能控制其关断。 2.3.1.4.4 晶闸管的关断工作原理 满足下面条件，晶闸管才能关断： （1）去掉AK间正向电压； （2）AK间加反向电压； （3）设法使流过晶闸管的电流降低到接近于零的某一数值以下。 2.3.2.1.1 晶闸管正常工作时的静态特性 （1）当晶闸管承受反向电压时，不论门极是否有触发电流，晶闸管都不会导通。 （2）当晶闸管承受正向电压时，仅在门极有触发电流的情况下晶闸管才能导通。 （3）晶闸管一旦导通，门极就失去控制作用，不论门极触发电流是否还存在，晶闸管都保持导通。 （4）若要使已导通的晶闸管关断，只能利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下。 2.4.1.1 GTO的结构 （1）GTO与普通晶闸管的相同点：是PNPN四层半导体结构，外部引出阳极、阴极和门极。 （2）GTO与普通晶闸管的不同点：GTO是一种多元的功率集成器件，其内部包含数十个甚至数百个供阳极的小GTO元，这些GTO元的阴极和门极在器件内部并联在一起，正是这种特殊结构才能实现门极关断作用。 2.4.1.2 GTO的静态特性 （1）当GTO承受反向电压时，不论门极是否有触发电流，晶闸管都不会导通。 （2）当GTO承受正向电压时，仅在门极有触发电流的情
20××－20××学年第一学期期末考试 《电力电子技术》试卷(A) （时间90分钟 满分100分） （适用于 ××学院 ××级 ××专业学生） 一、 填空题（30分,每空1分）。 1．如下器件：电力二极管（Power Diode ）、晶闸管（SCR ）、门极可关断晶闸管（GTO ）、电力晶体管（GTR ）、电力场效应管（电力MOSFET ）、绝缘栅双极型晶体管（IGBT ）中，属于不可控器件的是________，属于半控型器件的是________，属于全控型器件的是________；属于单极型电力电子器件的有________，属于双极型器件的有________，属于复合型电力电子器件得有 ________；在可控的器件中，容量最大的是________，工作频率最高的是________，属于电压驱动的是________，属于电流驱动的是________。（只写简称） 2．单相桥式全控整流电路中，带纯电阻负载时，α角移相范围为 _，单个晶闸管所承受的最大正向电压和反向电压分别为 和 ；带阻感负载时，α角移相范围为 ，单个晶闸管所承受的最大正向电压和反向电压分别为 和 。 3．直流斩波电路中最基本的两种电路是 和 。 4．升降压斩波电路呈现升压状态时，占空比取值范围是__ _。 5．与CuK 斩波电路电压的输入输出关系相同的有 、 和 。 6．当采用6脉波三相桥式电路且电网频率为50Hz 时，单相交交变频电路的输出上限频率约为 。 7．三相交交变频电路主要有两种接线方式，即 _和 。 8．矩阵式变频电路是近年来出现的一种新颖的变频电路。它采用的开关器件是 ；控制方式是 。 9．逆变器按直流侧提供的电源的性质来分，可分为 型逆变器和 型逆变器。 10．把电网频率的交流电直接变换成可调频率的交流电的变流电路称为 。 二、简答题（18分,每题6分）。 1．逆变电路多重化的目的是什么？如何实现？串联多重和并联多重逆变电路各应用于什么场合？ 2．交流调压电路和交流调功电路有什么异同？ 3．功率因数校正电路的作用是什么？有哪些校正方法？其基本原理是什么？ 三、计算题（40分，1题20分，2题10分，3题10分）。 1．一单相交流调压器，电源为工频220V ，阻感串联作为负载，其中R=0.5Ω，L=2mH 。 试求：①开通角α的变化范围；②负载电流的最大有效值；③最大输出功率及此时电源侧的功率因数；④当2πα＝时，晶闸管电流有效值，晶闸管导通角和电源侧功率因数。 2．.三相桥式电压型逆变电路，工作在180°导电方式，U d =200V 。试求输出相电压的基波幅值U UN1m 和有效值U UN1、输出线电压的基波幅值U UV1m 和有效值U UV1、输出线电压中7次谐波的有效值U UV7。 3 ．如图所示降压斩波电路E=100V ，L 值极大，R=0.5Ω，E m =10V ，采用脉宽调制控制方式，T=20μs ，当t on =5μs 时，计算输出电压平均值U o ，输出电流平均值
第1章电力电子器件 填空题： 1.电力电子器件一般工作在________状态。 2.在通常情况下，电力电子器件功率损耗主要为________，而当器件开关频率较高时，功率损耗主要为________。 3.电力电子器件组成的系统，一般由________、________、________三部分组成，由于电路中存在电压和电流的过冲，往往需添加________。 4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为________、________、________三类。 5.电力二极管的工作特性可概括为________。 6.电力二极管的主要类型有________、________、________。 7.肖特基二极管的开关损耗________快恢复二极管的开关损耗。 8.晶闸管的基本工作特性可概括为 ____ 正向有触发则导通、反向截止 ____ 。 9.对同一晶闸管，维持电流I H与擎住电流I L在数值大小上有I L________I H。 10.晶闸管断态不重复电压U DRM与转折电压U bo数值大小上应为，U DRM________Ubo。 11.逆导晶闸管是将________与晶闸管________（如何连接）在同一管芯上的功率集成器件。 12.GTO的________结构是为了便于实现门极控制关断而设计的。 13.功率晶体管GTR从高电压小电流向低电压大电流跃变的现象称为________。 14.MOSFET的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的________、前者的饱和区对应后者的________、前者的非饱和区对应后者的________。 15.电力MOSFET的通态电阻具有________温度系数。 16.IGBT 的开启电压U GE（th）随温度升高而________，开关速度________电力MOSFET 。 17.功率集成电路PIC分为二大类，一类是高压集成电路，另一类是________。 18.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为________和________两类。 19.为了利于功率晶体管的关断，驱动电流后沿应是________。 20.GTR的驱动电路中抗饱和电路的主要作用是________。 21.抑制过电压的方法之一是用________吸收可能产生过电压的能量，并用电阻将其消耗。在过电流保护中，快速熔断器的全保护适用于________功率装置的保护。
电力电子技术答案 2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提高了二极管的通流能力。 2.电力二极管在P区和N区之间多了一层低掺杂N区，也称漂移区。低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N区就可以承受很高的电压而不被击穿。 2-2.使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。或：uAK>0且uGK>0。 2-3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。 要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降 到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。 2-4图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流 最大值均为I m ，试计算各波形的电流平均值I d1 、I d2 、I d3 与电流有效值I 1 、I 2 、I 3 。 解：a) I d1= Im 2717 .0 )1 2 2 ( 2 Im ) ( sin Im 2 1 4 ≈ + = ?π ω π π π t I 1= Im 4767 .0 2 1 4 3 2 Im ) ( ) sin (Im 2 1 4 2≈ + = ? π ? π π π wt d t b) I d2= Im 5434 .0 )1 2 2 ( 2 Im ) ( sin Im 1 4 = + = ?wt d t π π ? π I 2= Im 6741 .0 2 1 4 3 2 Im 2 ) ( ) sin (Im 1 4 2≈ + = ? π ? π π π wt d t c) I d3= ?= 2 Im 4 1 ) ( Im 2 1π ω π t d I 3= Im 2 1 ) ( Im 2 1 2 2= ?t dω π π 2-5上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流I d1、 I d2、I d3 各为多少?这时，相应的电流最大值I m1 、I m2 、I m3 各为多少? 解：额定电流I T(AV) =100A的晶闸管，允许的电流有效值I=157A,由上题计算 结果知
电力电子技术 2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？ 答：1.电力二极管大都采用垂直导电结构，使得硅片过电流的有效面积增大，显著提高了二极管的通流能力。 2.电力二极管在P 区和N 区之间多了一层低掺杂N 区，也称漂移区。低掺杂N 区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N 区就可以承受很高的电压而不被击穿。 2-2. 使晶闸管导通的条件是什么？ 答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。或：uAK>0且uGK>0。 2-3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？ 答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。 要使晶闸由导通变为关断， 可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。 2-4 图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 1、I 2、I 3。 解：a) I d1=Im 2717.0)122(2Im )(sin Im 21 4≈+= ?πωπ π π t I 1=Im 4767.021 432Im )()sin (Im 21 4 2≈+= ? π?π ππ wt d t b) I d2=Im 5434.0)122(2Im )(sin Im 1 4 =+= ? wt d t ππ ?π I 2=Im 6741.021 432Im 2)()sin (Im 14 2≈+= ? π?π π π wt d t c) I d3=? = 20 Im 41)(Im 21 π ωπ t d I 3=Im 21)(Im 21 20 2= ? t d ωπ π 2-5上题中如果不考虑安全裕量,问100A 的晶阐管能送出的平均电流I d1、I d2、I d3各为多少?这时，相应的电流最大值I m1、I m2、I m3各为多少? 解：额定电流I T(AV)=100A 的晶闸管，允许的电流有效值I=157A,由上题计算结果知 a) I m1 35 .3294767.0≈≈ I A, I d1≈0.2717I m1≈89.48A
电力电子技术 2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力 答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提高了二极管的通流能力。 2.电力二极管在P 区和N 区之间多了一层低掺杂N 区，也称漂移区。低掺杂N 区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N 区就可以承受很高的电压而不被击穿。 2-2. 使晶闸管导通的条件是什么 答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。或：uAK>0且uGK>0。 2-3. 维持晶闸管导通的条件是什么怎样才能使晶闸管由导通变为关断 答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。 要使晶闸由导通变为关断， 可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。 2-4 图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 1、I 2、I 3。 解：a) I d1=Im 2717.0)122(2Im )(sin Im 21 4≈+= ?πωπ π π t I 1=Im 4767.021 432Im )()sin (Im 21 4 2≈+= ? π?π ππ wt d t b) I d2=Im 5434.0)122(2Im )(sin Im 1 4 =+= ? wt d t ππ ?π I 2=Im 6741.021 432Im 2)()sin (Im 14 2≈+= ? π?π π π wt d t c) I d3=? = 20 Im 41)(Im 21 π ωπ t d I 3=Im 21)(Im 21 20 2= ? t d ωπ π 2-5上题中如果不考虑安全裕量,问100A 的晶阐管能送出的平均电流I d1、I d2、I d3各为多少这时，相应的电流最大值I m1、I m2、I m3各为多少 解：额定电流I T(AV)=100A 的晶闸管，允许的电流有效值I=157A,由上题计算结果知 a) I m1 35 .3294767.0≈≈ I A, ≈≈ I m2,90.2326741.0A I ≈≈
电力电子技术复习题1 第1章电力电子器件 1.电力电子器件一般工作在__开关__状态。 2.在通常情况下，电力电子器件功率损耗主要为__通态损耗__，而当器件开关频率较高时，功率损耗主要为__开关损耗__。 3.电力电子器件组成的系统，一般由__控制电路__、_驱动电路_、 _主电路_三部分组成，由于电路中存在电压和电流的过冲，往往需添加_保护电路__。 4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为_单极型器件_ 、 _双极型器件_ 、_复合型器件_三类。 5.电力二极管的工作特性可概括为_承受正向电压导通，承受反相电压截止_。 6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、 _肖特基二极管_。 7.肖特基二极管的开关损耗_小于_快恢复二极管的开关损耗。 8.晶闸管的基本工作特性可概括为 __正向电压门极有触发则导通、反向电压则截止__ 。 9.对同一晶闸管，维持电流IH与擎住电流I L在数值大小上有I L__大于__IH。 10.晶闸管断态不重复电压UDSM与转折电压Ubo数值大小上应为，UDSM_大于__Ubo。 11.逆导晶闸管是将_二极管_与晶闸管_反并联_（如何连接）在同一管芯上的功率集成器件。 12.GTO的__多元集成__结构是为了便于实现门极控制关断而设计的。 13.MOSFET的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的_截止区_、前者的饱和区对应后者的__放大区__、前者的非饱和区对应后者的_饱和区__。 14.电力MOSFET的通态电阻具有__正__温度系数。 15.IGBT 的开启电压UGE（th）随温度升高而_略有下降__，开关速度__小于__电力MOSFET 。 16.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为_电压驱动型_和_电流驱动型_两类。 17.IGBT的通态压降在1/2或1/3额定电流以下区段具有__负___温度系数，在1/2或1/3额定电流以上区段具有__正___温度系数。
电力电子技术答案（第五版） 2-1 与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提高了二极管的通流能力。 2.电力二极管在P 区和N 区之间多了一层低掺杂N 区，也称漂移区。低掺杂N 区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N 区就可以承受很高的电压而不被击穿。 2-2. 使晶闸管导通的条件是什么？ 答：使晶闸管导通的条件是：晶闸管承受正向阳极电 压，并在门极施加触发电流（脉冲）。或：uAK>0且uGK>0。 2-3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？ 答：维持晶闸 管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。 要使晶闸管由导通变为关断， 可利用外加电压和外电路的作用使流过晶闸管的电流降 到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。 2-4 图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大 值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 1、I 2、I 3。 解：a) I d1=Im 2717.0)122(2Im )(sin Im 21 4≈+= ?πωπ π π t I 1=Im 4767.021 432Im )()sin (Im 21 4 2≈+= ? π?π ππ wt d t b) I d2=Im 5434.0)122(2Im )(sin Im 1 4 =+= ? wt d t ππ ?π I 2=Im 6741.021 432Im 2)()sin (Im 14 2≈+= ? π?π π π wt d t c) I d3=? = 20 Im 41)(Im 21 π ωπ t d I 3=Im 21)(Im 21 20 2= ? t d ωπ π 2-5 上题中如果不考虑安全裕量,问100A 的晶阐管能送出的平均电流I d1、I d2、I d3各为多少?这时，相应的电流最大值I m1、I m2、I m3各为多少? 解：额定电流I T(AV)=100A 的晶闸管，允许的电流有效值I=157A,由上题计算结果知 a) I m135 .3294767.0≈≈I A, ≈≈ b) I m2, 90.2326741.0A I ≈≈ I d2A I m 56.1265434.02≈≈

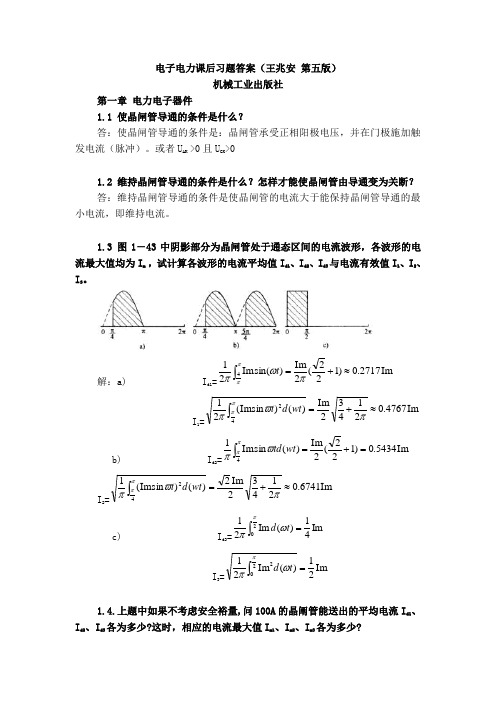

电子电力课后习题答案（王兆安 第五版） 机械工业出版社 第一章 电力电子器件 1.1 使晶闸管导通的条件是什么？ 答：使晶闸管导通的条件是：晶闸管承受正相阳极电压，并在门极施加触发电流（脉冲）。或者U AK >0且U GK >0 1.2 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？ 答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。 1.3 图1－43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 1、I 2、I 3。 解：a) I d1=Im 2717.0)122(2Im )(sin Im 21 4≈+= ?πωπ π π t I 1=Im 4767.021 432Im )()sin (Im 21 4 2≈+= ? π?π ππ wt d t b) I d2=Im 5434.0)122(2Im )(sin Im 1 4 =+= ? wt d t ππ ?π I 2=Im 6741.021 432Im 2)()sin (Im 14 2≈+= ? π?π π π wt d t c) I d3=? = 20 Im 41)(Im 21 π ωπ t d I 3=Im 21)(Im 21 20 2= ? t d ωπ π 1.4.上题中如果不考虑安全裕量,问100A 的晶阐管能送出的平均电流I d1、I d2、I d3各为多少?这时，相应的电流最大值I m1、I m2、I m3各为多少?
