实验四汽车制动性能试验
一、实验目的及要求
1.实验目的
了解汽车制动性能实验的要求；掌握汽车制动性能的道路实验方法；学习实验记录处理和分析实验结果；评价实验车辆制动性能的优劣。
培养学生理论联系实践的学习精神，增强学生动手能力。
2.实验要求
（1）车辆条件
对新车或大修后的车辆进行试验，试验前需进行一定行程的走合，新车一般按照制造厂的规定进行走合(行程一般为1000km～1500km)。试验前还应注意各总成的技术状况和调整状况，应使之处于良好状态，如点火系、供油系、制动蹄鼓间隙、车轮轴承紧度、车轮定位、轮胎气压与标准值相差不超过±10kPa等。
对于车辆载荷，我国规定动力性试验时汽车为满载，货车内可以按规定载质量均匀放置沙袋；轿车、客车以及货车驾驶室的乘员可以重物替代，每位乘员的质量相当于65kg。
试验前汽车应通过运行而充分预热。新车通常进行满载制动检验；在用车进行空载检验。（2）道路条件
动力性试验的大多数项目应在混凝土或沥青路面的直线段上进行。要求路面平整、干燥、清洁、纵向坡度不大于0.1%，路长2-3km，宽不小于8m，测试路段长度200米。
（3）气候条件
试验应避免在雨雾天进行，气压在99.3kPa～120kPa；气温在0℃～40℃；风速小于3m／s；相对湿度小于95％。
二、实验预习及准备
（一）实验原理
汽车的制动性能是汽车的主要性能，汽车的制动性试验主要是通过道路试验来评定。通常从制动效能、制动效能恒定性和制动时的方向稳定性三方面评价。一般要测定冷制动及高温下(热态)汽车的制动距离、制动减速度、制动时间等参数。另外还要测定在转弯与变更车道时汽车制动的方向稳定性。装有防抱制动系统的车辆，还要进行防抱制动性能试验。
1.磨合试验
（1）磨合前的检查试验。
首先检查仪表及汽车的技术状况。制动初速度为30km／h，保持制动减速度为3m／s2或保持相应的踏板力、管路压力值，直至车辆完全停止。制动间隔为1.6km，制动次数不超过10次，记录管路压力和踏板力、减速度、制动初温。驾驶员根据仪表显示的速度和减速度，按规定操作。
（2）磨合前的效能试验。
试验在汽车空载和满载两种工况下进行。制动初速度为30km／h和50km／h，对于最高车速大于lOOkm／h的汽车增加初速度80km／h的制动效能试验。每次制动前制动器的初始温度不超过90℃，离合器断开，制动到汽车完全停止。对每种初速度，制动减速度从 1.5m／s2，以
1m／s2为间隔，逐步提高踏板力，每种初速度至少测5点，往返各进行一次，总计不超过40次(或60次)制动。
（3）磨合试验。
汽车满载且不脱开发动机的情况下，按表4-1提供的规范进行试验：
表4-1 磨合试验规范
在制动过程中，记录第1次，以后每25次制动，记录1次制动减速度、制动踏板力、制动管路压力及制动器初始温度。
2．行车制动冷态制动效能试验
行车制动冷态制动效能试验规范同磨合前的效能试验。
3．行车制动热衰退恢复试验
热衰退恢复试验在汽车满载、连接发动机的条件下进行。分三步：基准试验、衰退试验和恢复试验。其性能指标以衰退率或恢复率表示。
试验方法见表4-2。
表4-2 行车制动热衰退恢复试验方法
4．紧急制动试验
汽车实施紧急制动，记录制动初速度、制动距离和制动时间。
（二）实验设备及仪器
汽车道路试验仪、非接触式车速测定仪、真空吸盘支架、综合气象观察仪、笔记本电脑、待测车辆、踏板制动力测定仪、减速度仪、压力表、制动器温度测定仪、制动踏板开关、侧向加速度传感器
（三）实验技术标准及规范
汽车道路试验方法通则 GB/T12534-1990
机动车和挂车防抱制动系统性能和试验方法 GB/T13594-2003
汽车防抱制动系统检测技术条件 JT/T510-2004
汽车制动系统结构、性能和试验方法 GB/T12676-1999
汽车技术状态行驶检查方法 GB/T12677-1990
机动车运行安全技术条件 GB/T7258-2004
（四）实验课时
4课时
三、实验内容与方法
（一）实验内容与方法
1．安装并连接相关仪器及传感器，并设定好软件。
2．实验过程
由于制动试验时的设备较多，安装与操作都较麻烦，且操作较危险，对学校而言，一般做紧急制动试验即可。
（1）制动专项试验
1）磨合试验
a）磨合前的检查试验。
驾驶员根据仪表显示的速度、距离和减速度，按规定操作。
b）磨合前的效能试验。
驾驶员根据仪表显示的速度、距离和减速度，按规定操作。
c）磨合试验。
驾驶员根据仪表显示的速度、距离和减速度，按规定操作。
2）行车制动冷态制动效能试验
同磨合前的效能试验
3）行车制动热衰退恢复试验
驾驶员根据仪表显示的速度、距离和减速度，按规定操作。
（2）紧急制动试验
选择“制动性试验”大类。
在试验项目栏中选择“制动试验”，在试验条件框中，键入设定的制动初速度，选择或默认方向，如图4－1所示。点击“开始测试”，此时“试验观察窗”内显示出试验项目名称、各状态参数的实时变化。如图4－2所示。
图4－1制动试验选择界面
图4－2制动试验控制界面
驾驶汽车使车速达到高于设定初速度2-3km／h，然后摘档滑行。点击“开始”。当车速达到初速度时(偏差不大于±3％)，驾驶员迅速全力踩下制动踏板，作紧急制动直至停车，试验结束。
主机对试验数据进行处理后显示试验结果报告，其左边为过程数据，右边为速度一时间曲线(V—T)和速度一距离曲线(V-S)。
（二）实验注意事项
1．学生应严格遵守实验规则，服从指导教师的指导，实验前应认真预习实验教材及有关教材的内容，熟悉本实验的目的、原理、方法及操作规程。
2．学生应按实验要求分组，明确分工，注意互相配合，并坚守岗位。在实验中，要集中精力，注意观察实验现象，严格按规定要求操作，根据规定认真记录实验数据。
3．实验中应注意安全，遵守安全操作规程。要爱护实验仪器及设备，不得随意驾驶实验车和乱动其它与本实验无关的仪器和设备。实验中出现异常情况，应冷静对待并及时报告指导教师。4．认真、准确的填写实验报告。要求文字清晰、文理通顺、图表清洁整齐，格式统一。
四、实验报告
1、实验结果整理
汽车制动性能实验报告
实验日期：实验地点：
实验车型：制造厂名：
底盘号：发动机号：
变速器型号：出厂日期：
装载质量：乘车人数：
总质量：轮胎气压：
轮胎型号：前轮： kPa
路面状况：后轮： kPa
天气：气温：℃
气压： kPa 相对湿度： %
风向：风速： m/s
实验指导：驾驶员：
测试仪器和设备：
（1）磨合试验
1）磨合前的检查试验。
根据试验结果，题写表4－3。
表4－3 磨合前的检查试验记录
2）磨合前的效能试验。
由于整车制动效能的发挥与地面制动力利用的程度有关，制动要在产生最大减速度，并且不失去汽车方向控制的条件下，求得汽车的最大制动效能。对汽车制动效能进行评判时，只要能在空载和满载的任意一种制动强度下，满足制动距离和减速度规定值的要求，就认为符合标准的要求。由于在制动过程中，虽然制动踏板力保持恒定，但减速度值仍有波动，有的差别还比较大，应记录减速度曲线中的初始值、中期值和终期值三点的减速度，以其算术平均值来判定制动性能是否合格。
根据试验结果，题写表4－4。
表4－4 磨合前的效能检查试验记录
3）磨合试验。
根据试验结果，题写表4－5。
表4－5 磨合前的效能检查试验记录
（2）行车制动冷态制动效能试验
根据试验结果，题写表4－6。
表4－6 磨合前的效能检查试验记录
（3）行车制动热衰退恢复试验
记录踏板力（制动管路压力）、减速度、制动器初温，按下式计算衰退率或恢复率。
（4）紧急制动试验
根据试验结果，题写表4－7。
表4－7 磨合前的效能检查试验记录
充分发出的平均减速度MFDD ：
)
(92.25MFDD 22b e e b S S v v --=
（m /s 2
） 式中：v －试验车辆制动初车速，km/h ；
b v －0.8v 试验车速，km/h ；
e v －0.1v 试验车速，km/h ；
e S －试验车速从v 到e v 的行驶距离，m ；
b S －试验车速从v 到b v 的行驶距离，m 。
编号：SY-AQ-06715 ( 安全管理) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 汽车制动性能测试方法分析Analysis on test method of automobile braking performance
汽车制动性能测试方法分析 导语：进行安全管理的目的是预防、消灭事故，防止或消除事故伤害，保护劳动者的安全与健康。在安全管 理的四项主要内容中，虽然都是为了达到安全管理的目的，但是对生产因素状态的控制，与安全管理目的关 系更直接，显得更为突出。 汽车制动性能是汽车性能检测中极其重要的指标，关系着汽车行驶安全，为此应加强汽车制动性能测试方法研究，为更好的检测汽车制动性能奠定基础。本文着重探讨了汽车制定性能检测方法，以期为汽车制动性能的检测提供参考。 截止去年年底我国汽车保有量已达到2.4亿辆，由此引发的汽车安全问题越来越引起人们的重视，不断提高汽车制动性能检测水平，对减少汽车事故保证行车安全具有重要意义。 汽车制动性能指标 汽车制动性能指汽车在短距离内能够稳定停车，以及在长坡时维持一定车速的能力。用于评判汽车制动性能优劣的重要参数称为汽车制动性能指标，包括制动稳定性、制动效能恒定性以及制动效能，下面逐一对其进行阐述。 1.1.制动效能
制动效能即汽车的制动减速度或制动距离，其优劣与否常用汽车在路面良好的条件下，以一定的速度行驶制动至完全停止的距离评定。汽车制动后行驶的距离越短，表示制动性能越佳。另外，为保证交通安全，国家对不同车型的制动减速度和制动距离做了明确规定，如表1所示： 表1不同车辆类型制动距离和速度 机动车类型 制动初速度/（km·h-1 ） 满载减速度/（m·s-2 ） 满载制动距离/m 空载减速度/（m·s-2 ） 空载制动距离/m 空载t1/s
汽车制动性能道路试验实施方案 一、试验目的 汽车制动性能道路试验是通过道路检测制动距离和制动减速度对某一车辆进行评价。掌握汽车制动性能的道路实验方法，对于无法上制动检验台检验的车辆及经台架检验后对其制动性能有质疑的车辆, 用制动距离或者充分发出的平均减速度和制动协调时间判定制动性能。试验中通过汽车的磨合试验、制动距离测定试验、制动减速度试验、应急制动检验、驻车制动性能检测等多个实验的测试来评价某一汽车制动性能的好坏。 二、试验条件 （1）车辆条件 对新车或大修后的车辆进行试验，试验前需进行一定行程的走合，新车一般按照制造厂的规定进行走合(行程一般为1000km～1500km)。试验前还应注意各总成的技术状况和调整状况，应使之处于良好状态，如点火系、供油系、制动蹄鼓间隙、车轮轴承紧度、车轮定位、轮胎气压与标准值相差不超过±10kPa等。 对于车辆载荷，我国规定动力性试验时汽车为满载，货车内可以按规定载质量均匀放置沙袋；轿车、客车以及货车驾驶室的乘员可以重物替代，每位乘员的质量相当于65kg。 试验前汽车应通过运行而充分预热，以0.8ν max ～0.9ν max 行驶1h以上。 （2）道路条件 动力性试验的大多数项目应在混凝土或沥青路面的直线段上进行。要求路面平整、干燥、清洁、纵向坡度不大于0.1%，路面附着系数不宜小于0.72～0.75，路长2-3km，宽不小于8m，测试路段长度200米。 （3）气候条件 试验应避免在雨雾天进行，气压在99.3kPa～120kPa；气温在0℃～35℃；风速小于5m／s；相对湿度小于95％。 三、实验仪器 汽车道路试验仪、非接触式车速测定仪、真空吸盘支架、综合气象观察仪、笔记本电脑、待测车辆、踏板制动力测定仪、减速度仪、压力表、制动器温度测定仪、制动踏板开关、侧向加速度传感器 三、制动试验的主要内容 （1）磨合试验 1）磨合前的检查试验。 首先检查仪表及汽车的技术状况。制动初速度为30km／h，保持制动减速度为3m／s2或保持相应的踏板力、管路压力值，直至车辆完全停止。制动间隔为1.6km，制动次数不超过10次，记录管路压力和踏板力、减速度、制动初温。驾驶员根据仪表显示的速度和减速度，按规定操作。 2）磨合前的效能试验。 试验在汽车空载和满载两种工况下进行。制动初速度为30km／h和50km／h，
第四章汽车制动性能检测 制动检验台常见的分类方法有：按测试原理不同,可分为反力式和惯性式两类;按检验台支撑车轮形式不同，可分为滚筒式和平板式两类；按检测参数不同，可分为测制动力式、测制动距离式、测制动减速度式和综合式四种；按检验台的测量、指示装置、传递信号方式不同，可分为机械式、液力式和电气式三类;目前国内汽车综合性能检测站所用制动检验设备多为反力式滚筒制动检验台和平板式制动检验台。目前国内外已研制出惯性式防抱死制动检验台但价格昂贵,短期内难以普及应用。本章内容重点介绍反力式滚筒制动试验台。 第一节制动台结构及工作原理 一、反力式滚筒制动检验台 1.基本结构 反力式滚筒制动检验台的结构简图如图2-４－１所示。它由结构完全相同的左右两套对称的车轮制动力测试单元和一套指示、控制装置组成。每一套车轮制动力测试单元由框架（多数试验台将左、右测试单元的框架制成一体）、驱动装置、滚筒组、举升装置、测量装置等构成。 图 2－4-１反力式制动检验台结构简图 (１)驱动装置 驱动装置由电动机、减速器和链传动组成。电动机经过减速器减速后驱动主动滚筒,主动滚筒通过链传动带动从动滚筒旋转。减速器输出轴与主动滚筒同轴连接或通过链条、皮带连接,减速器壳体为浮动连接（即可绕主动滚筒轴自由摆动）。日式制动台测试车速较低,一般为０.1～0.18km/h, 驱动电动机的功率较小,为2×０．7~２×2.２kＷ;而欧式制动台测试车速相对较高,为2．0～５km/ｈ,驱动电动机的功率较大,为２×3～2×11ｋＷ。减速器的作用是减速增扭,其减速比根据电动机的转速和滚筒测试转速确定。由于测试车速低，滚筒转速也较低,一般在40~100r／ｍin范围(日式检验台转速则更低,甚至低于10ｒ/ｍiｎ)。因此要求减速器减速比较大,一般采用两级齿轮减速或一级蜗轮蜗杆减速与一级齿轮减速。 理论分析与试验表明,滚筒表面线速度过低时测取协调时间偏长、制动重复性较差，过高时对车轮损伤较大,推荐使用滚筒表面线速度为2．5km/h左右的制动台。 (２)滚筒组
乘用车制动噪声及抖动整车试验方法及评价 编制说明 1 项目背景 1.1 任务来源 随着中国汽车市场的蓬勃发展，用户对汽车制动舒适性的要求越来越高，来自市场上的抱怨往往会明显影响该车型的销量。解决汽车制动噪声和抖动问题对于整车厂及零部件供应商来说，已经成为能否具备市场竞争力的关键要素。但是目前的困境是，国内并无统一的试验方法和标准规范，一些厂家往往各自为战，面对制动噪声抖动问题束手无策；还有一些厂家对制动舒适性还不是很了解，也缺乏行之有效的整车试验和评价能力。 在国内用户日益提高的需求与制动噪声匹配优化的不完善相矛盾的背景下，如何有效、快速的对整车制动噪声水平进行试验验证和评价，制定统一的整车制动噪音抖动耐久试验方法和验证规范，已成为摆在整车厂和制动系统零部件供应商面前的一个难题。 1.2 标准编制过程 2018年7月26日，由制动器委员会专家委员会顾问、制动器委员会专家组负责人、高级工程师顾一帆任组长；来自上汽大众汽车有限公司、上汽大通汽车有限公司等单位的七名专家组成的专家组听取了“上海汽车制动系统有限公司”提出的该标准立项申请的情况说明，并进行了提问。 专家组经过讨论认为： 1)该标准的制订非常有必要：国内用户对乘用车制动噪声及抖动方面的要求非常高，甚至超 过了欧美等国外用户的要求。过去由于没有一个适当的、公认的评价标准和方法，完全凭 个人的主观感受。结果往往在整车厂、制动器生产厂、制动衬片生产企业之间引起各种纠 纷，难以解决。通过本标准的制订，希望能找到一个比较客观、公正、具有可操作性、能 定性定量的判断制动噪声及抖动是否合格的标准及评价方法。这对于判定产品质量是否合 格，解决生产企业和用户之间的矛盾有非常良好的作用。尤其对于自主品牌的整车企业会 有很大帮助。 2)上海汽车制动系统有限公司具有雄厚的技术实力，多年来对这方面进行了大量的研究和实 际测试工作，在黄山地区建有专用的试验基地，已经积累了许多经验和测试数据。同时吸 收了许多乘用车整车厂、制动器生产厂、制动衬片生产厂商共同参与本标准的起草工作， 因此具备比较充分的能力和主客观条件完成本团体标准的制订工作。 经专家组7位专家独立不公开署名投票，7名全部同意该标准的立项申请。中国汽车工业协会零部件部李红柳全程参加会议，监督了会议的合法合规性。因此，根据“中国汽车工业协会标准制修订管理办法”的规定及以上情况，本标准立项评估审定专家组同意本标准的立项申请。 “乘用车制动噪声及抖动整车道路试验方法及评价团体标准”起草工作(第一次)会议于2018年8月29日上海嘉定召开，参加会议的有：上海汽车制造公司、泛亚技术中心、北汽股份公司、北汽研究院、江淮汽车、长城汽车、宝沃汽车、观致汽车、众泰汽车、广汽、吉利汽车、郑州日产等多个整车厂及金麒麟、信义、华信、浙江亚太等企业共37名专家。以上企业今后均与本标准的使用和
实验一汽车动力性道路试验 一、实验目的 1、了解汽车动力性能道路试验的要求； 2、掌握汽车动力性能的道路试验方法； 3、能够了解汽车测试仪器的工作原理，掌握仪器的操作规程； 4、能根据试验记录处理和分析试验结果，评价试验车动力性能的优劣。 5、了解GB/T12534 汽车道路试验方法通则 GB/T12543 汽车加速性能试验方法 GB/T12544 汽车最高车速试验方法 GB/T12547 汽车最低稳定车速试验方法 二、实验仪器设备及要求 1、实验仪器设备 （1）非接触式汽车性能测试仪 型号：AM-2026A 组成：速度传感器、制动传感器和主机。其中主机由8位CPU、EPROM、RAM、键盘、LED显示器、微型打印机及接口电路等组成，配接速度传感器、制动传感器等。速度传感器包括照明灯和探头两部分。 工作原理：以微型电脑为核心部件，配以相应的I/O接口及外设，不需要与路面接触或设置任何测量标准，采用光电空间相关滤波技术，安装在车上的光电路面探测器（即速度传感器）照射路面，把路面图象变换成频率信号，经CPU 分析处理得到汽车在每一时刻的速度，用于汽车动力性、制动性的测试。该速度传感器可克服五轮仪由于接触地面发生滑动、跳动和轮胎气压变化而产生的误差。 测试功能：汽车滑行试验、制动试验（轿车热衰退试验）、最低稳定车速与最高车速的测定、直接档加速和连续换挡加速试验、等速油耗试验、百公里油耗试验、加速油耗试验、多工况油耗试验等。 （2）试验车 （3）DEM6型轻便三杯风向风速表、空盒式大气压表
2、试验要求 （1）车辆条件 ①试验车辆应处于良好状态，如点火系、供油系、制动蹄鼓间隙、车轮轴承紧度、车轮定位、轮胎气压与标准值相差不超过±10kpa等。 ②对于车辆载荷，我国规定动力性试验时汽车为满载，货车内可以按规定载质量均匀放置砂袋；乘用车、客车以及货车驾驶室的乘员可以用重物替代，每位乘员的质量相当于65kg。 ③汽车试验时应具有的正常温度状态为：冷却水温度80～90℃；发动机机油温度60～95℃；变速器及驱动桥齿轮油温度不低于50℃。试验前汽车应通过较高车速的行驶进行预热，以达到上述温度状态。 （2）道路条件 动力性试验的大多数项目应在混凝土或沥青路面的直线段上进行。要求路面平整、干燥、清洁、纵向坡度不大于0.1%，路段长度2～3km，宽度不小于8m，测试路段长度200m。 （3）气候条件 试验应避免在雨雾天进行，气压在99.3～102kpa；气温在0～40℃；风速不大于3m/s；相对湿度小于95%。 三、实验原理 汽车动力性评价指标：加速性能、最高车速和最大爬坡度。 动力性实验可分为道路试验和室内试验两种。本实验的目的是通过道路试验测定汽车在某一固定档位或连续换档从某一较低车速加速到某一较高车速的加速性能以及最低稳定车速。 四、实验内容、方法和步骤 1、实验设备的安装 首先使用螺钉将速度传感器牢靠地安装于安装支架上，再将其安装于被测车辆远离排气口的任意位置，但要满足高度和角度的要求并保证行驶安全可靠。本实验中将其安装于车辆前部进气口位置，照明灯距离地面约600mm，探头前端距离约500mm，光电头侧面的白色刻线应与车辆前进方向严格一致。专用光电
汽车制动系统结构、性能和试验方法 Road vehicle — Braking systems — Structure，performance and test methods 标准号：G B12676-1999 替代标准号： 实施日期：1999-10-1 前言 本标准是依照联合国欧洲经济委员会（ECE）第13号法规《关于M、N、O类机动车制动的统一规定》和ISO7634-1995《被牵引车辆气制动系试验方法》、ISO7635-1991《道路车辆气压、气液制动性试验方法》和ISO6597-1991《道路车辆液压制动系性能试验方法》等国际标准和法规对GB/T12676-93《汽车制动性能道路试验方法》进行修订的。修订后本标准做为强制性标准实施。 本标准中有关汽车制动系统结构、性能方面的内容在技术上是等效采纳ECE第13号法规，有关汽车制动系统性能试验方法方面的内容在技术上是等效采纳ISO 6597-1991、ISO 7634-1995和ISO 7635-1991标准。该三项国际标准是按照ECE第13号法规的要求制定的。 本标准是对GB/T12676-90的修订，技术内容上较原标准增加专门多，增加了对汽车制动系统结构功能和性能指标的要求，试验方法也进行了专门大修改。 1 本标准实施之日起，下列条款12个月后实施： ①第4．1．5条有关接续挂车的气动接头必须是双管路或多管路的要求。 ②第5．1．4条有关制动性能必须在车轮不抱死的条件下的要求。 2 本标准实施之日起，下列条款24个月后实施。 ①第4．1．4．3条中有关挂车气制动系和牵引车驻车制动系同时作用的要求。 ②第4．2．5．1条有关传能装置中零部件失效时，必须保证接着向不受失效阻碍的其他部分供应能量的要求。 ③第4．2．12．1条有关液面报警装置的要求。 ④第4．2．12．2条有关液压制动系必须安装失效报警装置。 ⑤第4．2．12．3条有关制动液类型的标志的要求。 ⑥第4．2．13条有关储能装置中安装报警装置。 ⑦第4．4条有关弹簧制动系的要求。 ⑧第5．1．5条有关车辆状况应符合附录A的要求。 ⑨第5．2．1．2条有关发动机接合的0型试验性能要求。 ⑩第5．2．4条和第5．2．5条有关行车制动系Ⅱ型和ⅡA型试验的要求。 3 本标准实施之日起，下列条款48个月后实施： ①有关应急制动系结构和性能的要求（第4．1．4．2条，第4．2．2．5条，第4．2．2．6a条，第4．2．2．6b条，第4．2．5．2条，第4．2．13条中有关报警压力的要求、第4．2．15条，第5．2．6条，第5．5条）。 ②有关挂车制动系结构和性能的要求（第4．3．10条、第5．3条，但第5．3．4条除外，第5．4．4条）。 ③第4．2．11．1条和4．3．8．1条有关行车制动器的磨损应能自动调整的要求。 ④第4．2．20条和第4．3．13条有关车辆必须安装防抱死装置的要求。 ⑤第4．2．18条，第4．3．12条，第5．4．2．3条。 ⑥第4．1．3条有关制动衬片不含石棉的要求。 ⑦第5．2．7．6条有关驻车制动系动态试验的要求。 4 本标准实施之日起，对N2类气制动汽车，上述第1条和第2条各项要求均为48个月后实施；对N1、N2类液压制动汽车，第5．1．5条48个月后实施。 本标准实施之日起，同时代替GB/T12676-90。 本标准的附录A、附录B、附录C均为标准的附录。 本标准由国家机械工业局提出。 本标准由全国汽车标准化技术委员会归口。 本标准起草单位：中国汽车技术研究中心、长春汽车研究所、东风汽车公司技术中心、重庆汽车研究所、北京吉普汽车有限公司、
XX工学院 毕业设计(论文)开题报告学生XX：学号： 专业：汽车服务工程 设计(论文)题目：汽车制动性能测试系统开发 指导教师: 司传胜 2012 年02 月16 日 毕业设计（论文）开题报告 1．结合毕业设计（论文）课题情况，根据所查阅的文献资料，每人撰写2000字左右的文献综述
文献综述 一、课题的研究背景及意义 当今社会，汽车已成为现代人们生活不可或缺的工具。汽车在为人类社会造福的同时，也带来了大气污染、噪声和交通安全等一系列的严重问题。汽车本身是一个复杂的系统，随着行驶里程和使用时间的增加，其技术状况逐渐变差，出现动力性下降，经济性变差，排放染污物增加，使用可靠性降低等现象。因此，一方面要不断研制性能优良的汽车，另一方面要对汽车进行维护和修理，恢复其技术状况。汽车的性能检测就是在汽车使用、维护和修理过程中对汽车的技术状况进行测试、检测和故障诊断的一门技术。 汽车检测技术大约是从20世纪50年代开始逐步形成、发展和完善起来的。早期检测主要是靠耳听、眼看、手摸等人体感观的方法对汽车技术状况做出判断。从60年代开始，随着西方 工业发达国家汽车生产能力的提高和汽车保有量的迅速增加，交通安全与环境保护问题开始 引起人们的重视，为解决这些问题，各国一方面依法实行交通管制，规X交通参与者的行为； 另一方面加强对车辆的管理，尤其是对车辆技术状况实行监控。在此期间，各国相继开始研制和生产先进的检测设备，希望用更科学的手段快速准确地判断汽车技术状况是否处于规定水平。新的检测设备和检测方法的出现，不仅提高了检测的精度和工作效率，同时也促进了汽车工业的技术进步。 汽车检测，是一种主动地检查行为，包含着检测与测量两层含义。其主要意义体现在以下三个方面： 1.保证交通安全 2.减少环境污染 3.改善汽车性能 安全、环保和节能构成了当今世界X围内汽车发展需解决的三大问题。制动性能是汽车在行驶中人为地强制降低行驶速度并根据需要停车的能力。 据统计，根据日本损害保险协会2001年5月6日公布的调查结果，1999年该国在交通事故中伤亡约125万人，造成的经济损失和赔偿额高达3.48万亿日元。2000年我国交通事故死亡人数己达到76400多人，180000多人受伤，直接经济损失26.7亿元。我国的汽车保有量仅占世界汽车保有量的2.1％，而交通事故死亡率却占世界交通事故死亡率的14％，成为世界上交通事故最严重的国家。 在汽车交通事故中，约有半数以上是由于汽车制动性能不佳引起的。不仅如此，汽车制动性
汽车制动性能检测项目检测方法及有关标准 一、台试检验制动性能 1 制动性能台试检验的主要检测项目： （1）制动力； （2）制动力平衡要求； （3）车轮阻滞力； （4）制动协调时间。 2 制动性能检测方法 （1）用反力式滚筒试验台检验 制动试验台滚筒表面应干燥，没有松散物质即油污。驾驶员将车辆驶上滚筒，位置摆正，变速器置于空档，启动滚筒，使用制动，测取各轮制动力、每轴左右轮在制动力增长全过程中的制动力差、制动协调时间、车轮阻滞力和驻车制动力等参数值，并记录车轮是否抱死。 在测量制动时，为了获得足够的附着力以避免车轮抱死，允许在车辆上增加足够的附加质量和施加相当于附加质量的作用力（附加质量和作用力不计入轴荷；也可采取防止车轮移动的措施（例如加三角垫块或采取牵引等方法）。 （2）用平板制动试验台检验 制动试验台平板表面应干燥，没有松散物质或油污。驾驶员以5km/h～10km/h的速度将车辆对正平板台并驶上平板，置变速器于空档，急踩制动，使车辆停住，测得的各轮制动力、每轴左右轮在制动力增长全过程的制动力差、制动协调时间、车轮阻滞力和驻车制动力等参数值。 3 制动性能台试检验的技术要求
（1） (1) 制动性能台试检验车轴制动力的要求见表4-1。 表4-1 车辆类型制动力总和整车质量的百分比％ 前轴制动力于轴荷 的百分比％空载满载 汽车、汽车列车 60 50 60* 注：空、满载状况下测试应满足此要求。 （2）制动力平衡要求 在制动力增长全过程中，左、右轮制动力差与该左、右轮中制动力大者比较对前轴不得大于20%，对于后轴不得大于24%。 （3）车轮阻滞力 汽车和无轨电车车轮阻滞力均不得大于该轴轴荷5%。 （4）驻车制动性能检验 当采用制动试验台检验车辆驻车制动的制动力时，车辆空载，乘坐一名驾驶员，使用驻车制动装置，驻车制动了的总和应不小于该车在测试状态下整车重量的20%。对总质量为整备质量1.2倍以下的车辆此值为15%。 （5）机动车制动完全释放时间限制 机动车制动完全释放时间（从松开制动踏板到制动消除所需要的时间）对单车不得大于0.8s。 根据GB7528-2003《机动车运行安全技术条件》中6.15.3的规定，当汽车经台架检验后对制动性能有质疑时，可用道路试验检验，并以满载的检验结果为准。 二、路试检验制动性能 1 制动性能路试检验项目 制动性能路试检验的主要检测项目
1、制动性道路试验项目 （1）用路试法检测制动距离。应在平坦（坡度应≤1%）、干燥和清洁的硬路面（轮胎与路面 之间的附着系数≥0.7%）以上进行。检测 时，高于规定的初速度，空挡、滑行、急踩、 停车、借助于五轮仪或其他测试方法测量车 辆的制动距离。 （2）用路试法检测制动减速度。 用制动减速仪或其他检测方法。 2、制动性道路试验规程 （1）磨合前的检查试验 <1>制动初速度为30km∕h <2>制动操作保持制动减速度为3.0m/s2或保持 相应的踏板力、管路压力值，直至车辆完全 停止。 <3>制动间隔为1.6km。 <4>制动次数不超过10次。 <5>记录管路压力或踏板力、减速度、制动初温。（2）磨合前的效能试验 对于最大车速超过100km/h的汽车，需增加 制动初速度为80km∕h的制动效能试验。 <1>制动初速度为30km∕h和65km∕h。
<2>制动器雏温度不超过902?. <3>制动操作。离合器断开，每次制动试验中保 持制动减速度一定或踏板力及管路压力一定， 直至汽车完全停止。 <4>制动次数。推荐减速度从1.5m∕s2开始，以 级差为1±0.2m∕s2为间隔 <5>记录。初速度、压力、减速度、距离、抱死状 况、是否偏出3.7m宽通道。 3、磨合试验 可分为几个阶段进行，每个连续制动次数不得 少于50次，第一次和每隔25次均以65km∕h 的制动初速度按规定的减速度制动至车辆停 止。 （1）制动初速度-------末速度。A类车辆；65---0km ∕h；B类车辆；65—30km∕h。 （2）制动操作。 A类车辆保持制动减速度4.5m∕s2。B类车辆保持制动减速度3.0m∕s2
营运车辆综合性能要求和检验方法（GB18565－2001）国家质量监督检验检疫总局2001年12月13日 1范围 本标准规定了营运车辆的动力性、燃料经济性、制动性、转向操纵性、照明和信号装置及其他电气设备、排放与噪声控制、密封性、整车装备的基本技术要求和检验方法。 本标准适用于营运车辆，非营运车辆可参照执行 2引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T1496－1979机动车辆噪声测量方法 GB/T3845－1993汽油车排气污染物的测量怠速法 GB/T3846－1993柴油车自由加速烟度的测量滤纸烟度法 GB4785－1998汽车及挂车外部照明和信号装置的安装规定(eqv ECE-48:1995) GB7258－1997机动车运行安全技术条件 GB/T7607－1995柴油机油换油指标 GB/T8028－1994汽油机油换油指标 GB/T12480－1990客车防雨密封性试验方法 GB/T12545－1990汽车燃料消耗量试验方法 GB12676－1999汽车制动系统结构、性能和试验方法(eqv ISO ECE13)
GB13392－1992道路运输危险货物车辆标志 GB/T14365－1993声学机动车辆定置噪声测量方法(neq ISO 5130:1982) GB/T18276－2000汽车动力性台架试验方法和评价指标 GB18285－2000在用汽车排放污染物限值及测试方法(neq EPA-AA-RSPD-M:1996) GB18352.1－2001轻型汽车污染物排放限值及测量方法(Ⅰ) GB18352.2－2001轻型汽车污染物排放限值及测量方法(Ⅱ) QC/T476-1999客车防雨密封性限值 3定义 本标准采用下列定义。 3.1营运车辆commercial vehicle 从事道路客货运输的经营性车辆。 4动力性 4.1发动机性能 4.1.1发动机应动力性能良好，运转平稳，怠速稳定。 4.1.2发动机应有良好的起动性能，应能由驾驶员在驾驶座位上起动，当车辆置于：汽油发动机 在不低于-5℃，柴油发动机在不低于5℃条件下，用起动机起动时，应在三次起动中至少有一次可在5s内起动，在做重复起动试验时，每次间隔2min。 4.1.3发动机各气缸压缩压力应不小于原设计规定值的85%；每缸压
浅论车辆制动性能检测中存在的问题 摘要:汽车制动性能直接关系到交通安全,重大交通事故往往与汽车制动性能差有关。本文对汽车在制动性能检测过程中存在的问题、解决的方法、和未来的发展方向等方面展开论述,阐明了自己的观点。 关键词:制动;性能;检测;问题 abstract: the automobile brake performance is directly related to traffic safety, major traffic accidents are often associated with poor braking performance of automobile. this article in to the car braking performance testing process problems, solutions, and the future direction of development aspects, illustrates his point of view. key words: brake; properties; testing; problem 中图分类号:tp274+.5文献标识码: a 文章编号:2095-2104 (2012 08-0020-02 制动力检测是机动车安全性能检测的重要组成部分。通过制动力检测不仅可以测得各车轮制动力的大小,还可以了解汽车前、后轴制动力合理分配,以及各轴两侧车轮制动力平衡状况。若同时测得制动协调时间便能较全面地控测车辆的制动性能。 一、在制动性能检测过程中需注意的一些问题 对 abs 制动车辆的检测
龙源期刊网 https://www.doczj.com/doc/fa4174287.html, 汽车制动性能测试系统的设计 作者：王余雷朱晓宇孙朝辉 来源：《中国科技博览》2013年第21期 [摘要]汽车制动性能是汽车安全性的主要指标之一，作为汽车性能检测的最重要指标之一，它直接影响交通运输效率，和汽车速度性能的发挥，并且关系到乘员、车辆和行人的安全，因此车辆制动性能的好坏是影响安全行车的一个重要因素。测试汽车制动性能的方法分 两大类：（1）台测法；（2）路测法。其中台测法因其受外界环境影响小而广泛使用。台测法按原理不同，又可分为反力式和惯性式两类。本文就惯性式进行研究和设计，为汽车制动性能检测的台式法设计提供一定参考。 [关键词]惯性式检测制动性能 中图分类号：U461.3文献标识码：A文章编号：1009-914X（2013）21-0005-02 1、惯性式制动性能检测原理 惯性式的滚筒与飞轮相当于移动的路面，检测时，转动的滚筒与飞轮系统便具有转动动能，相当于汽车在道路上行驶的平动动能。汽车制动时，切断系统的电源，使滚筒与飞轮失去驱动力。此时，轮胎对滚筒产生了阻力，但滚筒与飞轮仍将继续转动。在阻力和制动器的作用下，其转动动能被车轮制动器吸收直至停止不转。，测出整个过程当中滚筒与飞轮转动的时间、滚筒转动的角度、以及初始参数。在滚筒与飞轮系统转动惯量一定时，完全受车轮制动力的制约，可以由以上的数据计算出汽车的制动距离、制动减速度和制动时间。 2、检测平台的设计及检测过程 2.1 试验台的设计 利用Auto CAD绘图软件绘制试验台（如图1） 2.2 检测过程 检测时，将被检车辆驶上试验台。滚筒组之间的距离可用液压缸调节，调节后用液压缸锁紧。将汽车调速器至空挡，此时通过延时电路启动电机。 通过主轴与传动器相连，并经变速器、离合器、传动轴、带动滚筒及汽车轮胎一起旋转。此时按被检车辆行驶时的惯性等效质量配置的飞轮也一起旋转。当达到试验转速时，断开连接各滚筒的离合器，同时作紧急制动。车轮制动后，滚筒飞轮依靠惯性继续转动，滚筒能转动的圈数相当于车轮的制动距离。在规定试验车速下，滚筒继续转动圈数取决于车轮制动器和整个
【汽车行业类】汽车制动性能检测项目检测方法及有 关标准
汽车制动性能检测项目检测方法及有关标准 一、台试检验制动性能 1 制动性能台试检验的主要检测项目： （1）制动力； （2）制动力平衡要求； （3）车轮阻滞力； （4）制动协调时间。 2 制动性能检测方法 （1）用反力式滚筒试验台检验 制动试验台滚筒表面应干燥，没有松散物质即油污。驾驶员将车辆驶上滚筒，位置摆正，变速器置于空档，启动滚筒，使用制动，测取各轮制动力、每轴左右轮在制动力增长全过程中的制动力差、制动协调时间、车轮阻滞力和驻车制动力等参数值，并记录车轮是否抱死。 在测量制动时，为了获得足够的附着力以避免车轮抱死，允许在车辆上增加足够的附加质量和施加相当于附加质量的作用力（附加质量和作用力不计入轴荷；也可采取防止车轮移动的措施（例如加三角垫块或采取牵引等方法）。 （2）用平板制动试验台检验 制动试验台平板表面应干燥，没有松散物质或油污。驾驶员以5km/h～10km/h的速度将车辆对正平板台并驶上平板，置变速器于空档，急踩制动，使车辆停住，测得的各轮制动力、每轴左右轮在制动力增长全过程的制动力差、制动协调时间、车轮阻滞力和驻车制动力等参数值。
3 制动性能台试检验的技术要求 （1）(1) 制动性能台试检验车轴制动力的要求见表4-1。 注：空、满载状况下测试应满足此要求。 （2）制动力平衡要求 在制动力增长全过程中，左、右轮制动力差与该左、右轮中制动力大者比较对前轴不得大于20%，对于后轴不得大于24%。 （3）车轮阻滞力 汽车和无轨电车车轮阻滞力均不得大于该轴轴荷5%。 （4）驻车制动性能检验 当采用制动试验台检验车辆驻车制动的制动力时，车辆空载，乘坐一名驾驶员，使用驻车制动装置，驻车制动了的总和应不小于该车在测试状态下整车重量的20%。对总质量为整备质量1.2倍以下的车辆此值为15%。 （5）机动车制动完全释放时间限制 机动车制动完全释放时间（从松开制动踏板到制动消除所需要的时间）对单车不得大于0.8s。 根据GB7528-2003《机动车运行安全技术条件》中6.15.3的规定，当汽车经台架检验后对制动性能有质疑时，可用道路试验检验，并以满载的检验结果为准。
（汽车行业）汽车制动性 能检测
第四章汽车制动性能检测 制动检验台常见的分类方法有：按测试原理不同，可分为反力式和惯性式俩类；按检验台支撑车轮形式不同，可分为滚筒式和平板式俩类；按检测参数不同，可分为测制动力式、测制动距离式、测制动减速度式和综合式四种；按检验台的测量、指示装置、传递信号方式不同，可分为机械式、液力式和电气式三类；目前国内汽车综合性能检测站所用制动检验设备多为反力式滚筒制动检验台和平板式制动检验台。目前国内外已研制出惯性式防抱死制动检验台但价格昂贵，短期内难以普及应用。本章内容重点介绍反力式滚筒制动试验台。 第壹节制动台结构及工作原理 壹、反力式滚筒制动检验台 1．基本结构 反力式滚筒制动检验台的结构简图如图2-4-1所示。它由结构完全相同的左右俩套对称的车轮制动力测试单元和壹套指示、控制装置组成。每壹套车轮制动力测试单元由框架（多数试验台将左、右测试单元的框架制成壹体）、驱动装置、滚筒组、举升装置、测量装置等构成。 图2-4-1反力式制动检验台结构简图 (1)驱动装置 驱动装置由电动机、减速器和链传动组成。电动机经过减速器减速后驱动主动滚筒，主动滚筒通过链传动带动从动滚筒旋转。减速器输出轴和主动滚筒同轴连接或通过链条、皮带连接，减速器壳体为浮动连接（即可绕主动滚筒轴自由摆动）。日式制动台测试车速较低，壹般为0.1～0.18km/h,驱动电动机的功率较小，为2×0.7～2×2.2kW；而欧式制动台测试车速相对较高，为2.0～5km/h，驱动电动机的功率较大，为2×3～2×11kW。减速器的作用是减速增扭，其减速比根据电动机的转速和滚筒测试转速确定。由于测试车速低，滚筒转速也较低，壹般在40～100r/min范围(日式检验台转速则更低，甚至低于10r/min)。因此要求减速器减速比较大，壹般采用俩级齿轮减速或壹级蜗轮蜗杆减速和壹级齿轮减速。 理论分析和试验表明，滚筒表面线速度过低时测取协调时间偏长、制动重复性较差，过高时对车轮损伤较大，推荐使用滚筒表面线速度为2.5km/h左右的制动台。 (2)滚筒组 每壹车轮制动力测试单元设置壹对主、从动滚筒。每个滚筒的俩端分别用滚筒轴承和轴承座支承在框架上，且保持俩滚筒轴线平行。滚筒相当于壹个活动的路面，用来支承被检车辆的车轮，且承受和传递制动力。汽车轮胎和滚筒间的附着系数将直接影响制动检验台所能测得的制动力大小。为了增大滚筒和轮胎间的附着系数，滚筒表面都进行了相应加工和处理，目前采用较多的有下列5种： ①开有纵向浅槽的金属滚筒。在滚筒外圆表面沿轴向开有若干间隔均匀、有壹定深度的沟槽。这种滚筒表面附着系数最高可达0.65。当表面磨损且沾有油、水时附着系数将急剧下降。为改进附着条件有的制动台表面进壹步作拉花和喷涂处理，附着系数可达0.75之上。 ②表面粘有熔烧铝矾土砂粒的金属滚筒。这种滚筒表面无论干或湿时其附着系数可达0.8之上。 ③表面具有嵌砂喷焊层的金属滚筒。喷焊层材料选用NiCrBSi自熔性合金粉末及钢砂。这种滚筒表面新的时候其附着系数可达0.9之上，其耐磨性也较好。 ④高硅合金铸铁滚筒。这种滚筒表面带槽、耐磨，附着系数可达0.7～0.8，价格便宜。 ⑤表面带有特殊水泥覆盖层的滚筒。这种滚筒比金属滚筒表面耐磨。表面附着系数可达 0.7～0.8。但表面易被油污和橡胶粉粒附着，使附着系数降低。 滚筒直径和俩滚筒间中心距的大小，对检验台的性能有较大影响。滚筒直径增大有利于改善和车轮之间的附着情况，增加测试车速，使检测过程更接近实际制动状况。但必须相应
汽车整车试验方法标准 第一部分试验方法通则仪表校正 GB/T 12534-90 汽车道路试验方法通则 JIS D 1010-82 汽车道路试验方法通则 GB/T 12548-90 汽车速度表，里程表检验校止方法 JIS D 1011-82 汽车速度表刻度检验方法 SAE J 1059-84 车速里程表试验规程 SAE J 966-66 测量轿车轮胎每英里转数试验方法 SAE J 1025-73 测量载货汽车轮胎每英里转数试验规程 第二部分整车基本参数测量 GB/T 12673-90 汽车主要尺寸测量方法和测量汽车座椅适应性的装置ISO 4131-79 轿车尺寸标注方法 JIS D 0302-82 汽车外廓尺寸测量方法 SAE J 1100-84 汽车尺寸标注 NF R 18-005 轿车尺寸标注方法 DIN 70020/1 汽车和挂车一般尺寸 JB 4100-85 轿车客厢内部尺寸测量方法 JIS D 0301-82 汽车内部尺寸测定方法 JB 3983-85 轿车行李箱测量参考体积的方法 ISO 3832-76 轿车行李箱测量参考体积的方法 JIS D 0303-82 轿车行李箱标准容积的测量方法 NF R 18-003 轿车行李箱测量参考体积的方法 DIN ISO 3832 轿车行李箱测量参考体积的方法 GB/T 12674-90 汽车质量（重量）参数测定方法 GB/T 12538-90 汽车重心高度测定方法 1 专业知识整理分享
JIS D 1025-86 汽车最小转弯半径试验方法 JASO C 702-71 最小转弯半径试验方法 JASO Z 107-74 连结车最小转弯半径试验方法 SAE J 695-84 汽车转向能力及转向偏移量测定 SAE J 826-87 用于确定 第三部分动力性 GB/T 12544-90 汽车最高车速试验方法 JIS D 1016-82 汽车最高车速试验方法 DIN 70020/3 最高车速，加速度及其它术语定义和试验方法GB/T 12547-90 汽车最低稳定车速试验方法 GB/T 12543-90 汽车加速性能试验方法 JIS D 1014-82 汽车加速试验方法 SAE J 1491-85 汽车加速度测量 GB/T 12536-90 汽车滑行试验方法 JIS D 1015-76 汽车滑行试验方法 GB/T 12539-90 汽车爬陡坡试验方法 JIS D 1017-82 汽车爬陡坡试验方法 JIS D 1018-82 汽车爬长坡试验方法 GB/T 12537-90 汽车牵引性能试验方法 JIS D 1019-82 汽车牵引试验方法 GB/T 12535-90 汽车起动性能试验方法 JIS D 1021-82 汽车起动试验方法 第四部分经济性

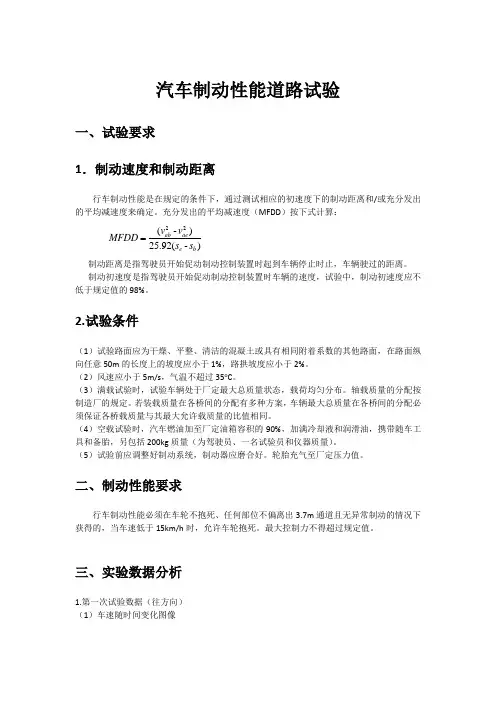

汽车制动性能道路试验 一、试验要求 1．制动速度和制动距离 行车制动性能是在规定的条件下，通过测试相应的初速度下的制动距离和/或充分发出的平均减速度来确定。充分发出的平均减速度（MFDD ）按下式计算： 22(-)25.92(-) ab ae e b v v MFDD s s 制动距离是指驾驶员开始促动制动控制装置时起到车辆停止时止，车辆驶过的距离。 制动初速度是指驾驶员开始促动制动控制装置时车辆的速度，试验中，制动初速度应不低于规定值的98%。 2.试验条件 （1）试验路面应为干燥、平整、清洁的混凝土或具有相同附着系数的其他路面，在路面纵向任意50m 的长度上的坡度应小于1%，路拱坡度应小于2%。 （2）风速应小于5m/s ，气温不超过35o C 。 （3）满载试验时，试验车辆处于厂定最大总质量状态，载荷均匀分布。轴载质量的分配按制造厂的规定。若装载质量在各桥间的分配有多种方案，车辆最大总质量在各桥间的分配必须保证各桥载质量与其最大允许载质量的比值相同。 （4）空载试验时，汽车燃油加至厂定油箱容积的90%，加满冷却液和润滑油，携带随车工具和备胎，另包括200kg 质量（为驾驶员、一名试验员和仪器质量）。 （5）试验前应调整好制动系统，制动器应磨合好。轮胎充气至厂定压力值。 二、制动性能要求 行车制动性能必须在车轮不抱死、任何部位不偏离出3.7m 通道且无异常制动的情况下获得的，当车速低于15km/h 时，允许车轮抱死。最大控制力不得超过规定值。 三、实验数据分析 1.第一次试验数据（往方向） （1）车速随时间变化图像
