摸索了10多天，经历过无数次花屏，终有一点小成就，拿出来分享分享。

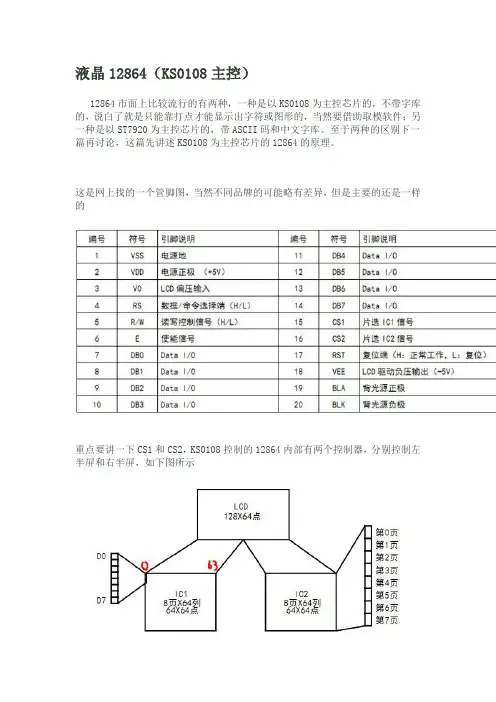

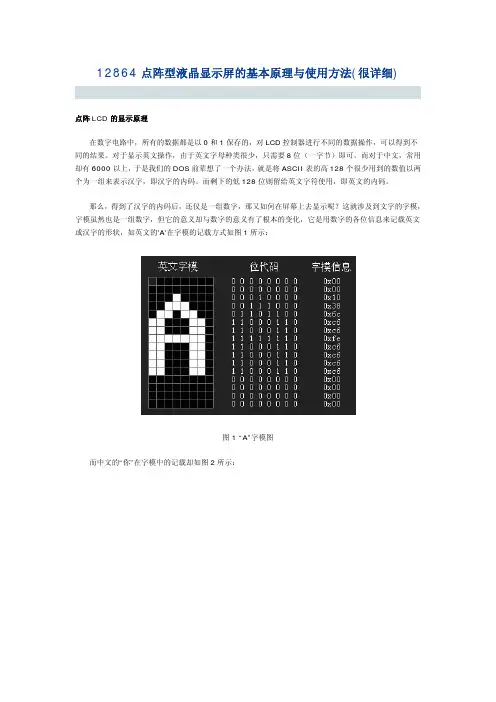

资料我就不多说了，百度文库上一大堆，主要介绍一下我学习12864遇到的问题，及注意事项。我的程序可能不好理解，希望大家仔细研究研究资料，还是有所收获的。

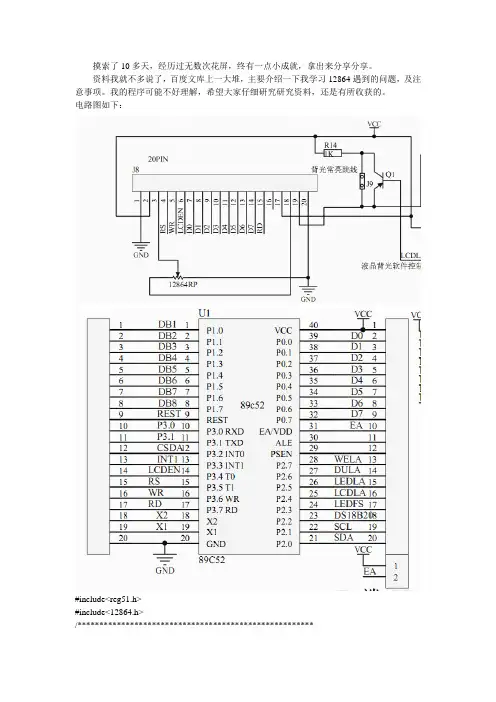

电路图如下：
#include
#include<12864.h>
/******************************************************
*下面的管脚定义根据实际情况修改，其中WELA，DULA，LEDLA*
*不是必需的，主要是为了在初始化时关掉74hc573，*
******************************************************/
sbit EN=P3^4;
sbit RS=P3^5;
sbit RW=P3^6;
sbit PSB=P3^7; //串口并口选择
sbit WELA=P2^7; //数码管开关位
sbit DULA=P2^6; //数码管开关位
sbit LEDLA=P2^5; //LED灯开关位
void Delay(unsigned int i)
{ unsigned char j;
for(;i>0;i--)
for(j=10;j>0;j--);
}
/////////////////////////////////////////等待忙
void WaitBusy(void)
{
RS=0;
RW=1;
EN=1;
P0=0xff; //必须有这句P0=0xff；释放P0口否则读进去的数据有误。
while(P0&0x80);
EN=0;
}
////////////////////////////////////////////
void WriteCom(unsigned char com)
{
WaitBusy();
RW = 0;
RS = 0;
EN=1;
P0 = com;
Delay(5); //延时一段时间
EN = 0;
Delay(5); //延时一段时间
}
////////////////////////////////////////////
void WriteDat(unsigned char dat)
{
WaitBusy();
RS = 1;
RW = 0;
EN = 1;
P0 = dat;
Delay(5); //延时一段时间
EN = 0;
Delay(5); //延时一段时间
}
//////////////////////////////////////////
unsigned char ReadDat()
{ unsigned char temp;
WaitBusy();
P0=0xff; //必须有这句P0=0xff；释放P0口，否则画一条直线出现断断续续
RS=1; //P0=0xFF执行后向当于释放P0口(处于若上拉输入状态）。对于某些电路，尤其是双向双工P0口，释放P0是必须的。这与I2C的SCD=1是一个道理。
RW=1; //输出无所谓，输入一般要先写1再读。
EN=1;
temp=P0;
EN=0; //EN必须为零，否则连着读两个字节时就出错，因为若不EN=0；连着读，EN一直为1，导致出错。
return temp;
}
////////////////////////////////////////////
void Init()
{ Delay(200);
WELA=0; // 关掉数码管
DULA=0; // 关掉数码管
LEDLA=0; // 关掉LED灯
PSB=1; // 并口方式
WriteCom(0x30); // 基本指令集
Delay(10);
WriteCom(0x30); // 基本指令集
Delay(5);
WriteCom(0x0c); // 开显示
Delay(10);
WriteCom(0x01); // 清屏注：清屏指令只能放在开显示之后
Delay(500);
WriteCom(0x06); // 光标右移
}
//显示字符串函数
void Display_Str(unsigned char y,unsigned char x,unsigned char *p)
{
switch(y)
{
case 0:x+=0x80;break;
case 1:x+=0x90;break;
case 2:x+=0x88;break;
case 3:x+=0x98;break;
default:break;
}
WriteCom(x);
while(*p!='\0')
{
WriteDat(*p);
p++;
Delay(50);
}
}
//清屏
void ClrGDRAM()
{
unsigned char x,y ;
WriteCom(0x34);
for(y=0;y<32;y++)
{ WriteCom(y+0x80);
WriteCom(x+0x80);
for(x=0;x<16;x++)
{ WriteDat(0x00);
WriteDat(0x00);
}
}
WriteCom(0x30);
}
//显示图像函数
void Display_BMP(unsigned char *p)
{ unsigned char i,j;
WriteCom(0x34); //扩展指令并且关显示for(i=0;i<32;i++)
{ WriteCom(0x80+i);
WriteCom(0x80);
for(j=0;j<8;j++)
{
WriteDat(*p++);
WriteDat(*p++);
}
}
for(i=0;i<32;i++)
{ WriteCom(0x80+i);
WriteCom(0x88);
for(j=0;j<8;j++)
{
WriteDat(*p++);
WriteDat(*p++);
}
}
WriteCom(0x36); //开显示
WriteCom(0x30); //基本指令集
}
//////////////////////////////////////////////////////////////////////////////////////
void Draw_Point(unsigned char x,unsigned char y,unsigned char color) // 画点x:0-128 y:0-63
{
unsigned char oldH,oldL,X,Y;
WriteCom(0x34); //扩充指令集|显示关
X=x>>4; //第几个双字节
x&=0x0f; //字节中的第几位
Y=y>>5; //上下半屏
y&=0x1f; //第几行
WriteCom(0x80+y); //先写Y地址
WriteCom(0x80+X+Y*8); //在写X地址
ReadDat(); //原话：设定RAM(CGRAM,DDRAM)地址后，先要Dummy read一次后才能读取到正确的显示数据，
oldH=ReadDat(); //第二次读取不需要Dummy read，除非重新设置了RAM地址。
oldL=ReadDat();
WriteCom(0x80+y); //先写Y地址
WriteCom(0x80+X+Y*8); //在写X地址
if(x<8)
{ switch(color)
{ case 0:oldH=(0x80>>x)|oldH;break;
case 1:oldH=~(0x80>>x)&oldH;break;
default:break;
}
WriteDat(oldH);
WriteDat(0x00|oldL);
}
else
{ switch(color)
{ case 0:oldL=(0x80>>(x-8))|oldL;break;
case 1:oldL=~(0x80>>(x-8))&oldL;break;
default:break;
}
WriteDat(0x00|oldH);
WriteDat(oldL);
}
WriteCom(0x36); //基本指令集|显示开
WriteCom(0x30);
}
/********************************************************************
* 画水平线，先判断长度，把这条线的起始部分和尾部用画点函数画, *
*其余的不用一点一点的话，直接用0xff，0xff，填充。避免代码冗余. *
********************************************************************/
void Draw_X(unsigned char y,unsigned char x1,unsigned char x2) //画水平线，避免代码冗余{ unsigned char i,j,X1,X2;
X1=x1>>4; //算法优化，其实和X1=x1/16；等同
X2=x2>>4;
j=(X1+1)<<4;
for(i=x1;i { Draw_Point(i,y,0);} if(X2>X1) { j=X2<<4; for(i=j;i<=x2;i++) { Draw_Point(i,y,0);} } WriteCom(0x34); //扩展指令并且关显示 if(X2-X1-1) { for(i=X1+1;i { if(y<32) { WriteCom(0x80+y); WriteCom(0x80+i); } else { WriteCom(0x80+y-32); WriteCom(0x88+i); } WriteDat(0xff); WriteDat(0xff); } } WriteCom(0x36); //基本指令集|显示开 WriteCom(0x30); } void Draw_Y(unsigned char x,unsigned char y1,unsigned char y2) //画竖直线 { unsigned char i; for(i=y1;i<=y2;i++) Draw_Point(x,i,0); } /******************************************************************** * 画线函数，采用布兰森汉姆算法思想，先算出较长的一条x轴或y轴* *然后一较长的一条为一个单位，一次加一，而较短的一条积累，当大于较长* *的长度时，加一。这样就保证了较长的一条增加的快，而短的一条增加的慢.* ********************************************************************/ void Draw_Line(unsigned char x1,unsigned char y1,unsigned char x2,unsigned char y2) //画任意线，包括横线、竖线 { //bit sign1,sign2; //sign1和sign2为正负标志位，0为正，1为负；问题出在这，单片机不会给变量初始化，若没有sign1=0；sign2=0；这两条指令， //则sign1和sign2的值保持上次调用之后的值，而不是被自动初始化为0；所以将导致画第二条线的时候，sign1和sign2的值是bit sign1=0,sign2=0; //画完第一条线后的值，不一定是0；导致第二条线可能出错。所以画一条线没问题，连续画多条线的话狐狸尾巴就露出来了。 unsigned char i,l,s1,s2; //s1,s2是距离，l是长的那个 if(x2>x1) s1=x2-x1+1; //s1是画的线的所有点的和，故要+1； else {s1=x1-x2+1;sign1=1;} if(y2>y1) s2=y2-y1+1; else {s2=y1-y2+1;sign2=1;} Draw_Point(x1,y1,0); if(s1>s2) { l=s2; for(i=0;i { if(sign1) x1--; else x1++; l+=s2; if(l>s1) { l-=s1; if(sign2) y1--; else y1++; } Draw_Point(x1,y1,0); } } else { l=s1; for(i=0;i { if(sign2) y1--; else y1++; l+=s1; if(l>s2) { l-=s2; if(sign1) x1--; else x1++; } Draw_Point(x1,y1,0); } } } void main(void) { Delay(200); Init(); Display_Str(0,0," 请您欣赏"); Display_Str(1,0," LCD 128*64"); Display_Str(2,0," 河南理工大学"); Display_Str(3,0,"电子爱好者余少博"); Delay(60000); Delay(60000); WriteCom(0x01); Delay(500); //清屏指令后必须延时，否则就花屏了ClrGDRAM(); Display_BMP(girl); Delay(60000); Delay(60000); ClrGDRAM(); Draw_Point(64,31,0); Draw_Point(64,32,0); Draw_Point(64,33,0); Delay(60000); Draw_Point(64,32,1); Delay(60000); Draw_X(0,0,127); Draw_X(16,0,127); Draw_X(32,0,127); Draw_X(48,0,127); Draw_X(63,0,127); Draw_Y(0,0,63); Draw_Y(32,0,63); Draw_Y(64,0,63); Draw_Y(96,0,63); Draw_Y(127,0,63); Delay(60000); Delay(60000); ClrGDRAM(); Draw_Line(0,0,127,63); Delay(60000); Draw_Line(127,0,0,63); Delay(60000); Draw_Line(12,0,127,63); Delay(60000); Draw_Line(20,63,100,63); Delay(60000); Draw_Line(56,60,0,0); Delay(60000); Draw_Line(0,22,127,63); Delay(60000); Draw_Line(0,22,127,60); while(1); } 51单片机综合学习 12864液晶原理分析1 辛勤学习了好几天，终于对12864液晶有了些初步了解～没有视频教程学起来真有些累，基本上内部程序写入顺序都是根据程序自我变动，然后逆向反推出原理…… 芯片：YM12864R P-1 控制芯片:ST7920A带中文字库 初步小结： 1、控制芯片不同，寄存器定义会不同 2、显示方式有并行和串行，程序不同 3、含字库芯片显示字符时不必对字符取模了 4、对芯片的结构地址一定要理解清楚 5、显示汉字时液晶芯片写入数据的顺序（即显示的顺序）要清楚 6、显示图片时液晶芯片写入数据的顺序（即显示的顺序）要清楚 7、显示汉字时的二级单元（一级为八位数据写入单元）要清楚 8、显示图片时的二级单元（一级为八位数据写入单元）要清楚 12864点阵液晶显示模块（LCM）就是由128*64个液晶显示点组成的一个128列*64行的阵列。每个显示点对应一位二进制数，1表示亮，0表示灭。存储这些点阵信息的RAM称为显示数据存储器。要显示某个图形或汉字就是将相应的点阵信息写入 到相应的存储单元中。图形或汉字的点阵信息由自己设计，问题的关键就是显示点在液晶屏上的位置（行和列）与其在存储器中的地址之间的关系。由于多数液晶显示模块的驱动电路是由一片行驱动器和两片列驱动器构成，所以12864液晶屏实际上是由左右两块独立的64*64液晶屏拼接而成，每半屏有一个512*8 bits显示数据RAM。左右半屏驱动电路及存储器分别由片选信号CS1和CS2选择。显示点在64*64液晶屏上的位置由行号（line,0~63）与列号（column,0~63）确定。512*8 bits RAM中某个存储单元的地址由页地址（Xpage,0~7）和列地址（Yaddress,0~63）确定。每个存储单元存储8个液晶点的显示信息。 12864液晶 一、概述 带中文字库的128X64是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。 基本特性: l 低电源电压（VDD:+3.0--+5.5V） l 显示分辨率:128×64点 l 内置汉字字库，提供8192个16×16点阵汉字(简繁体可选) l 内置 128个16×8点阵字符 l 2MHZ时钟频率 l 显示方式：STN、半透、正显 l 驱动方式：1/32DUTY，1/5BIAS l 视角方向：6点 l 背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10 l 通讯方式：串行、并口可选 l 内置DC-DC转换电路，无需外加负压 l 无需片选信号，简化软件设计 l 工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃ 模块接口说明 *注释1：如在实际应用中仅使用串口通讯模式，可将PSB接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。 *注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。 *注释3：如背光和模块共用一个电源，可以将模块上的JA、JK用焊锡短接。 2.2并行接口 管脚号管脚名称电平管脚功能描述 1 VSS 0V 电源地 2 VCC 3.0+5V 电源正 3 V0 - 对比度（亮度）调整 RS=“H”,表示DB7——DB0为显示数据 4 RS(CS）H/L RS=“L”,表示DB7——DB0为显示指令数据 R/W=“H”,E=“H”,数据被读到DB7——DB0 5 R/W(SID) H/L R/W=“L”,E=“H→L”, DB7——DB0的数据被写到IR或DR 6 E(SCLK) H/L 使能信号 7 DB0 H/L 三态数据线 8 DB1 H/L 三态数据线 9 DB2 H/L 三态数据线 10 DB3 H/L 三态数据线 11 DB4 H/L 三态数据线 12 DB5 H/L 三态数据线 13 DB6 H/L 三态数据线 14 DB7 H/L 三态数据线 15 PSB H/L H：8位或4位并口方式，L：串口方式（见注释1） 16 NC - 空脚 17 /RESET H/L 复位端，低电平有效（见注释2） 18 VOUT - LCD驱动电压输出端 19 A VDD 背光源正端（+5V）（见注释3） 20 K VSS 背光源负端（见注释3） 12864点阵型液晶显示屏的基本原理与使用方法(很详细) 点阵LCD的显示原理 在数字电路中，所有的数据都是以0和1保存的，对LCD控制器进行不同的数据操作，可以得到不同的结果。对于显示英文操作，由于英文字母种类很少，只需要8位（一字节）即可。而对于中文，常用却有6000以上，于是我们的DOS前辈想了一个办法，就是将ASCII表的高128个很少用到的数值以两个为一组来表示汉字，即汉字的内码。而剩下的低128位则留给英文字符使用，即英文的内码。 那么，得到了汉字的内码后，还仅是一组数字，那又如何在屏幕上去显示呢？这就涉及到文字的字模，字模虽然也是一组数字，但它的意义却与数字的意义有了根本的变化，它是用数字的各位信息来记载英文或汉字的形状，如英文的'A'在字模的记载方式如图1所示： 图1“A”字模图 而中文的“你”在字模中的记载却如图2所示： 图2“你”字模图 12864点阵型LCD简介 12864是一种图形点阵液晶显示器,它主要由行驱动器/列驱动器及128×64全点阵液晶显示器组成。可完成图形显示，也可以显示8×4个(16×16点阵)汉字。 管脚号管脚名称LEVER管脚功能描述 1VSS0电源地 2VDD+5.0V电源电压 3V0-液晶显示器驱动电压 4D/I(RS)H/L D/I=“H”，表示DB7∽DB0为显示数据 D/I=“L”，表示DB7∽DB0为显示指令数据5R/W H/L R/W=“H”，E=“H”数据被读到DB7∽DB0 R/W=“L”，E=“H→L”数据被写到IR或DR 6E H/L R/W=“L”，E信号下降沿锁存DB7∽DB0 R/W=“H”，E=“H”DDRAM数据读到DB7∽DB0 7DB0H/L数据线 8DB1H/L数据线 9DB2H/L数据线 10DB3H/L数据线 11DB4H/L数据线 12DB5H/L数据线 13DB6H/L数据线 14DB7H/L数据线 15CS1H/L H:选择芯片(右半屏)信号 16CS2H/L H:选择芯片(左半屏)信号 17RET H/L复位信号,低电平复位 12864液晶屏手册 一、液晶显示模块概述 12864A-1汉字图形点阵液晶显示模块，可显示汉字及图形，内置8192个中文汉字（16X16点阵，16*8=128，16*4=64，一行只能写8个汉字，4行；）、128个字符（8X16点阵）及64X256点阵显示RAM（GDRAM）。 主要技术参数和显示特性: 电源：VDD ~+5V(内置升压电路，无需负压)； 显示内容：128列×64行（128表示点数） 显示颜色：黄绿 显示角度：6：00钟直视 LCD类型：STN 与MCU接口：8位或4位并行/3位串行 配置LED背光 多种软件功能：光标显示、画面移位、自定义字符、睡眠模式等 二、外形尺寸 1.外形尺寸图 2.主要外形尺寸 项目标准尺寸单位 模块体积××mm 二、模块引脚说明 逻辑工作电压(VDD)：～ 电源地(GND)：0V 工作温度(Ta)：0～60℃(常温) / -20～75℃（宽温） 三、接口时序 模块有并行和串行两种连接方法（时序如下）： 8位并行连接时序图 MPU写资料到模块 MPU从模块读出资料 2、串行连接时序图 串行数据传送共分三个字节完成： 第一字节：串口控制—格式11111ABC A为数据传送方向控制：H表示数据从LCD到MCU，L表示数据从MCU到LCD B为数据类型选择：H表示数据是显示数据，L表示数据是控制指令 C固定为0 第二字节：(并行)8位数据的高4位—格式DDDD0000 第三字节：(并行)8位数据的低4位—格式0000DDDD 串行接口时序参数：(测试条件：T=25℃VDD= 备注： 1、当模块在接受指令前，微处理顺必须先确认模块内部处于非忙碌状态，即读取BF标志时BF需为0，方可接受新的指令；如果在送出一个指令前并不检查BF标志，（一般在输入每天指令前加个delay）那么在前一个指令和这个指令中间必须延迟一段较长的时间，即是等待前一个指令确实执行完成，指令执行的时间请参考指令表中的个别指令说明。 2、“RE”为基本指令集与扩充指令集的选择控制位元，当变更“RE”位元后，往后的指令集将维持在最后的状态，除非再次变更“RE”位元，否则使用相同指令集时，不需每次重设“RE”位元。 具体指令介绍： 1、清除显示 在我们常用的人机交互显示界面中，除了数码管，LED，以及我们之前已经提到的LCD1602之外，还有一种液晶屏用的比较多。相信接触过单片机的朋友都知道了，那就是12864液晶。顾名思义，12864表示其横向可以显示128个点，纵向可以显示64个点。我们常用的12864液晶模块中有带字库的，也有不带字库的，其控制芯片也有很多种，如KS0108 T6963，ST7920等等。在这里我们以ST7920为主控芯片的12864液晶屏来学习如何去驱动它。(液晶屏采用金鹏的OCMJ4X8C) 关于这个液晶屏的更多信息，请参考它的DATASHEET，附件中有下载。 我们先来了解一下它的并行连接情况。 下面是电路连接图 从上面的图可以看出，液晶模块和单片机的连接除了P0口的8位并行数据线之外，还有RS,RW,E等几根线。其中R/S是指令和数据寄存器的选择控制线(串行模式下为片选)，R/W 是读写控制线(串行模式下是数据线)，E是使能线(串行模式下为时钟线)。 通过这几根控制线和数据线，再结合它的时序图，我们就可以编写出相应的驱动程序啦。 看看并行模式下的写时序图： 根据这个时序图，我们就可以写出写数据或者写命令到LCD12864液晶的子程序。 读时序图如下： 根据这个时序图我们就可以从LCD12864液晶模块内部RAM中读出相应的数据，我们的忙检测函数就是根据这个时序图写出来的。以及后面章节中讲的画点函数等都要用到读时序。有了这两个时序图，然后我们再看看OCMJ4X8C的相关指令集，就可以编写出驱动程序了。这里要注意的是指令集分为基本指令集和扩充指令集，其中扩充指令集主要是与绘图相关，在此后的章节中会有相应的介绍。 下面让我们根据这些编写出它的驱动程序吧。 我的硬件测试条件为：STC89C516(11.0592MHz) + OCMJ4X8C 实际显示效果图片如下： 程序部分如下，请结合液晶模块的DATASHEET看程序，这样能够更加快速的弄懂程序的流程。大致有如下几个函数：写数据，写指令，忙检测，初始化，指定地址显示字符串等等。[p][/p] #include "reg52.h" #include "intrins.h" sbit io_LCD12864_RS = P1^0 ; 12864LCD液晶显示原理及使用方法 液晶简介 液晶是一种在一定温度范围内呈现既不同于固态液态又不同于气态的特殊物质态，它既具有各向异性的晶体所特有的双折射性又具有液体的流动性液晶显示器件(英文的简写为LCD)就是利用液晶态物质的液晶分子排列状态在电场中改变而调制外界光的被动型显示器件。 点阵式图形液晶显示屏是 LCD 的一种能够动态显示图形汉字以及各种符号信息为各种电子产品提供了友好的人机界面点阵式图形液晶显示屏的主要特点如下(这些特点也就是LCD 的特点)：工作电压低、微功耗、体积小、可视面积大、无电磁辐射、数字接口、寿命长等特点。 12864LCD是一种图形点阵液晶显示器,它主要由行驱动器/列驱动器及128×64 全点阵液晶显示器组成。可完成图形显示，也可以显示8×4 个(16×16 点阵)汉字或者显示16×4个(8×16 点阵)ASCII码。分为两种，带字库的和不带字库的。不带字库的LCD需要自己提供字库字模，此时可以根据个人喜好设置各种字体显示风格，设计上较为灵活。带字库的LCD提供字库字模，但是只能显示GB2312的宋体。各有优缺点，根据不同应用场景灵活选择。其液晶模块原理图如下所示。 12864LCD点阵图形液晶模块原理框图 下面给出了其应用连接电路，分别介绍其各引脚的功能和作用。 如下表所示：12864LCD 的引脚说明 管脚号管脚名称LEVER 管脚功能描述 1GND 0 电源地 2VCC+5.0V 电源电压 3VLCD - 液晶显示器驱动电压 4RS (D/I) H/LD/I=“H”，表示DB7∽DB0 为显示数据 D/I=“L”，表示DB7∽DB0 为显示指令数据5R/W H/L R/W=“H”，E=“H”数据被读到DB7∽DB0 R/W=“L”，E=“H→L”数据被写到IR 或DR 6EN H/L R/W=“L”，E 信号下降沿锁存DB7∽DB0 LCD12864图形液晶并口显示 【教学引入】 液晶屏,在生活中很常见,我们常见的液晶显示器,如电脑的显示器,电视机,手机等等。 液晶屏在生活中已得到了普遍应用,它显示个各种各样的画面。 【教学目标】 1、掌握LCD12864液晶屏的用法； 2、编写LCD12864液晶屏的指令代码； 【知识目标】 1、掌握LCD12864液晶屏的用法； 2、掌握LCD12864液晶屏指令代码； 【教学准备】 电脑、Proteus、Keil 【教学方法】 教法：讲授法、讨论法 学法：练习法、探究法 【教学课时】 四课时 【教学过程】 一、12864液晶介绍 （1）12864是128*64点阵液晶模块的点阵数简称，业界约定俗成的简称。12864点阵的屏显成本相对较低，适用于各类仪器，小型设备的显示领域。12864M汉字图形点阵液晶显示模块，可显示汉字及图形，内置8192个中文汉字（16X16点阵）、128个字符（8X16点阵）及64X256点阵显示RAM（GDRAM）。 12864引脚说明 查阅“12864M.PDF”12864M液晶显示模块技术手册——四、用户指令集 1、指令表1：（RE=0：基本指令表），如下图，讲解了12864的基本指令集和扩充指令集。 当模块在接受指令前，微处理器必须先确认模块内部处于非忙碌状态，即读取BF标志时BF需为0。“RE”为基本指令集与扩充指令集的选择控制位元，往后的指令集将维持在最后的状态。 当选择G=0 ：绘图显示OFF，汉字显示的时，12864屏只能显示8X4=32个汉字，下面是汉字显示的坐标 二、12864液晶屏驱动电路 AT89C52的P0口连接12864的并行数据口，RP1为P0口的上拉排阻。 三、52代码编写 （1）打开keil uVision4,建立一个新的工程，工程名为"12864 graphic LCD parallel display",保存类型*.uvproj,单片机型号AT89C52。在工程中添加12864 graphic LCD parallel display.c文件，如下图 FYD12864液晶中文显示模块 (一) (一)概述 (3) (二)(二)外形尺寸 1 方框图 (3) 2 外型尺寸图 (4) (三)(三)模块的接口 (4) (四)(四)硬件说明 (5) (五) 指令说明 (7) (五)(五)读写操作时序 (8) (六)(六)交流参数 (11) (七)(七)软件初始化过程 (12) (八)(八)应用举例 (13) (九)(九)附录 1半宽字符表 (20) 2 汉字字符表 (21) 一、概述 FYD12864-0402B是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。 基本特性: ●●低电源电压（VDD:+3.0--+5.5V） ●●显示分辨率:128×64点 ●●内置汉字字库，提供8192个16×16点阵汉字(简繁体可选) ●●内置 128个16×8点阵字符 ●●2MHZ时钟频率 ●●显示方式：STN、半透、正显 ●●驱动方式：1/32DUTY，1/5BIAS ●●视角方向：6点 ●●背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10 ●●通讯方式：串行、并口可选 ●●内置DC-DC转换电路，无需外加负压 ●●无需片选信号，简化软件设计 ●●工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃ 二、方框图 3、外形尺寸图 一、液晶显示模块概述 12864A-1汉字图形点阵液晶显示模块，可显示汉字及图形，内置8192个中文汉字（16X16点阵，16*8=128，16*4=64，一行只能写8个汉字，4行；）、128个字符（8X16点阵）及64X256点阵显示RAM（GDRAM）。主要技术参数和显示特性: 电源：VDD 3.3V~+5V(内置升压电路，无需负压)； 显示内容：128列× 64行（128表示点数） 显示颜色：黄绿 显示角度：6：00钟直视 LCD类型：STN 与MCU接口：8位或4位并行/3位串行 配置LED背光 多种软件功能：光标显示、画面移位、自定义字符、睡眠模式等 二、外形尺寸 1.外形尺寸图 2.主要外形尺寸 二、模块引脚说明 逻辑工作电压(VDD)：4.5～5.5V 电源地(GND)：0V 工作温度(Ta)：0～60℃(常温) / -20～75℃（宽温） 三、接口时序 模块有并行和串行两种连接方法（时序如下）： 8位并行连接时序图 MPU写资料到模块 MPU从模块读出资料 2、串行连接时序图 串行数据传送共分三个字节完成： 第一字节：串口控制—格式 11111ABC A 为数据传送方向控制：H 表示数据从LCD 到MCU ，L 表示数据从MCU 到LCD B 为数据类型选择：H 表示数据是显示数据，L 表示数据是控制指令 C 固定为0 第二字节：(并行)8位数据的高4位—格式 DDDD0000 第三字节：(并行)8位数据的低4位—格式 0000DDDD 串行接口时序参数：(测试条件：T=25℃ VDD=4.5V) 备注： 1、当模块在接受指令前，微处理顺必须先确认模块内部处于非忙碌状态，即读取BF 标志时BF 需为0，方可接受新的指令；如果在送出一个指令前并不检查BF 标志，（一般在输入每天指令前加个delay ）那么在前一个指令和这个指令中间必须延迟一段较长的时间，即是等待前一个指令确实执行完成，指令执行的时间请参考指令表中的个别指令说明。 2、“RE ”为基本指令集与扩充指令集的选择控制位元，当变更“RE ”位元后，往后的指令集将维持在最后的状态，除非再次变更“ RE ”位元，否则使用相同指令集时，不需每次重设“RE ”位元。 具体指令介绍： 1、清除显示 CODE ： 功能：清除显示屏幕，把DDRAM 位址计数器调整为“00H ” 2、位址归位 CODE ： 功能：把DDRAM 位址计数器调整为“00H ”，游标回原点，该功能不影响显示DDRAM 3、位址归位 CODE ： 功能：把DDRAM 位址计数器调整为“00H ”，游标回原点，该功能不影响显示DDRAM 功能：执行该命令 看到工具箱旁边那个LCD12864很久没用了（当初买回来用的时候只是简单地测试了一下），于是萌生了重新写一次接口程序的想法（而且这次要给它加个图片显示的功能），好，说做就做，就用Atmega16和ICCAVR来做吧，最近这MCU和平台用得比较熟练。 马上从书堆里把当初打印出来的中文datasheet给翻了出来，依葫芦画瓢地写了个初始化程序。好，OK。编译通过。于是又写了一个可以自定义从XY坐标值开始输出显示的函数，再次编译，也通过，OK。于是呼马上写了四行简单的字符烧到单片机上试了一下，嘿嘿，一次通过。如下图： 后来在进一步测试的时候也出了点小问题。就是我是使用USBISP烧写器把程序烧写进AVR的（此时实验板由USBISP烧写器供电），想要实现从第一行的第一个字符开始连续显示"0123456789"。刚烧写完程序后能看到LCD12864上正常显示"0123456789"，但是把烧写器从实验板上断开连接，单独用USB给实验板供电的时候，LCD的第一行只是显示"123456789"，第一个字符消失了……，左思右想地弄了一个多小时后，终于把问题给解决了，就是把初始化程序的延时适当增加了些，真是奇怪。刚开始一直想不通为什么在烧写器供电的情况下就正常显示，而换到USB供电后就出了问题。后来再想想，估计是跟供电有关。在使用USBISP烧写器供电的时候，LCD的背光灯明显比用USB供电的时候来得亮，而且对比度也高很多，看来是因为换到USB供电后，供电不怎么充足，以至于LCD在上电初始化的时候花上了更多的时间去初始化（因为供电低了，功率小了，跑起来有点力不从心，用的时间就久了嘛……我是觉得可以这样去理解的 接下来呢，就到了有点难度的画图了。当初刚买到12864的时候只是简单测试了字符显示功能，除了因为画图还不需要用到，另外一个原因就是那datasheet上关于画图那部分的内容不怎么看得懂…。现在重新拿起来看，依然一头雾水……。马上上网百度了一下“12864 7920 显示图片”，看到了不少的例子程序，可是……就是没看到有关于这部分功能实现的详细思路和讲解……下载下来的那些程序，基本上没注释，不是说晦涩难懂，但是至少看起来一团糟，让人家不想继续看下去……于是还是硬着头皮去啃那datasheet。上面对于画图这部分的内容是这样讲解的： 12864液晶屏学习手册 一、液晶显示模块概述 12864A-1汉字图形点阵液晶显示模块，可显示汉字及图形，内置8192个中文汉字（16X16点阵，16*8=128，16*4=64，一行只能写8个汉字，4行；）、128个字符（8X16点阵）及64X256点阵显示RAM（GDRAM）。主要技术参数和显示特性: 电源：VDD 3.3V~+5V(内置升压电路，无需负压)； 显示内容：128列× 64行（128表示点数） 显示颜色：黄绿 显示角度：6：00钟直视 LCD类型：STN 与MCU接口：8位或4位并行/3位串行 配置LED背光 多种软件功能：光标显示、画面移位、自定义字符、睡眠模式等 二、外形尺寸 1.外形尺寸图 2.主要外形尺寸 二、模块引脚说明 逻辑工作电压(VDD)：4.5～5.5V 电源地(GND)：0V 工作温度(Ta)：0～60℃(常温) / -20～75℃（宽温） 三、接口时序 模块有并行和串行两种连接方法（时序如下）： 8位并行连接时序图 MPU写资料到模块 MPU从模块读出资料 2、串行连接时序图 串行数据传送共分三个字节完成： 第一字节：串口控制—格式11111ABC A为数据传送方向控制：H表示数据从LCD到MCU，L表示数据从MCU到LCD B为数据类型选择：H表示数据是显示数据，L表示数据是控制指令 C固定为0 第二字节：(并行)8位数据的高4位—格式DDDD0000 第三字节：(并行)8位数据的低4位—格式0000DDDD 串行接口时序参数：(测试条件：T=25℃VDD=4.5V) 备注： 1、当模块在接受指令前，微处理顺必须先确认模块内部处于非忙碌状态，即读取BF标志时BF需为0，方可接受新的指令；如果在送出一个指令前并不检查BF标志，（一般在输入每天指令前加个delay）那么在前一个指令和这个指令中间必须延迟一段较长的时间，即是等待前一个指令确实执行完成，指令执行的时间请参考指令表中的个别指令说明。 2、“RE”为基本指令集与扩充指令集的选择控制位元，当变更“RE”位元后，往后的指令集将维持在最后的状态，除非再次变更“RE”位元，否则使用相同指令集时，不需每次重设“RE”位元。 具体指令介绍： 用12864显示单色图片 首先介绍本12864液晶显示器： 型号：QC12864B 因为单片机读取的是数据，而不是直接的图片。得将图片进行取模，图片应该是单色图片，像素128*64。 下面我为大家介绍个实例。 ①、在电脑附件画图，首先设置属性 开始画图 保存文件，注意格式： ②、然后进行取模。 ③、编程： #include LCD12864液晶的使用之字库型液晶(一) 2011年02月15日星期二 16:44 下面介绍下带字库的液晶，由于Proteus中没有，就以实物为准吧！我手头上这块液晶是QY128*64HZ1，它的驱动器是ST7920，想必大家很熟悉了，百度、谷歌一下它的芯片手册很多！在学习此块液晶之前，建议大家好好看看它的驱动芯片的手册!它的驱动和LCD1602很像，甚至，读忙、写指令和写数据函数都是一样的，就初始化不一样，因为指令系统不同嘛！下面是我手头字库液晶的实物图。 (手机拍的，图片质量差了些，大家见谅！) 字库型液晶显示可以分为串行方式和并行方式两种，通过引脚PSB进行选择，它只有一个驱动芯片，不像Proteus中无字库液晶有两个驱动芯片。显示是整体显示，而不是左右屏的显示！大家一定要注意！ 1、控制口信号说明： 注：①忙标志Bust_flag=1说明LCD内部正忙，此时不能对LCD进行操作，忙标志的判断由DB7也就是数据口的最高位所决定！这和LCD1602一样！ ②上面对RS和RW的操作需配合使能信号EN来操作！否则无效！ 1、显示说明 （1）、字符产生ROM(CGROM) 里面提供了8192(213)个汉字GB2132宋体 （2）、显示数据RAM（DDRAM） 内部提供64*2位空间，最多可控制4行16字，也就是16个中文字型显示，当写入显示数据RAM时，可分别显示CGROM和CGRAM的字型，可以用来显示三种字型：半角英文数字型、CGRAM字型和CGROM的中文字型，三种字型的选择，由在DDRAM总写入的编码选择，在0000H—0006H的编码中（其代码分别为0000、0002、0004、0006共四个）将选择CGRAM的自定义字型，02H —7FH的编码中将显示半角英文数字型的字型（也就是ASCII码，大小为16*8），至于A1以上的编码将自动结合下一个位元组，组成两个位元组的编码，从而形成一个中文字型的编码，也就是说显示一个汉字要两个ASCII码显示的位置，即大小为16*16。BIG（A140—D75F）,GB(A1A0—F7FF)。 （3）、字型产生RAM 上面已经介绍了该种液晶提供四组可定义显示，是16*16大小的自定义图像空间，通过在特定的编码位置，写入我们要显示的自定义图像即可，这个和 LCD1602液晶的自定义显示字符的原理是一样的！这个将在下文加以详细介绍 12864LCD液晶显示屏中文资料 一、概述 二、带中文字库的128X64是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。 三、基本特性: （1）、低电源电压（VDD:+3.0--+5.5V）（2）、显示分辨率:128×64点（3）、内置汉字字库，提供8192个16×16点阵汉字(简繁体可选) （4）、内置 128个16×8点阵字符（5）、2MHZ时钟频率（6）、显示方式：STN、半透、正显（7）、驱动方式：1/32DUTY，1/5BIAS （8）、视角方向：6点（9）、背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10 （10）、通讯方式：串行、并口可选（11）、内置DC-DC转换电路，无需外加负压（12）、无需片选信号，简化软件设计（13）、工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃ 模块接口说明： *注释1：如在实际应用中仅使用串口通讯模式，可将PSB接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。 *注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。 *注释3：如背光和模块共用一个电源，可以将模块上的JA、JK用焊锡短接。 2.2并行接口 128*64LCD液晶显示屏中文资料 一、概述 二、带中文字库的128X64是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。 三、基本特性: （1）、低电源电压（VDD:+3.0--+5.5V）（2）、显示分辨率:128×64点（3）、内置汉字字库，提供8192个16×16点阵汉字(简繁体可选) （4）、内置128个16×8点阵字符（5）、2MHZ时钟频率（6）、显示方式：STN、半透、正显（7）、驱动方式：1/32DUTY，1/5BIAS （8）、视角方向：6点（9）、背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10 （10）、通讯方式：串行、并口可选（11）、内置DC-DC转换电路，无需外加负压（12）、无需片选信号，简化软件设计（13）、工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃ 模块接口说明： *注释1：如在实际应用中仅使用串口通讯模式，可将PSB接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。 *注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。 *注释3：如背光和模块共用一个电源，可以将模块上的JA、JK用焊锡短接。 2.2并行接口 12864液晶屏学习手册 1.液晶模组概览 12864A-1汉字图形点阵液晶显示模块，可显示汉字和图形，内置8192个汉字（16X16点矩阵，16 * 8 = 128，16 * 4 = 64，一行，4行只能写8个汉字;），128个字符（8X16点矩阵）和64X256点矩阵显示RAM（GDRAM）。主要技术参数和显示特性： 电源：VDD 3.3V?+5伏（内置升压电路，无负压）； 显示内容：128列X第64行（128分） 显示颜色：黄绿色 显示角度：直接看6:00 LCD类型：STN 与MCU的接口：8位或4位并行/ 3位串行 配置LED背光 多种软件功能：光标显示，屏幕移位，自定义字符，睡眠模式等 2.尺寸 1.尺寸 2。主要尺寸 项目标准尺寸单元 模子片身体产品113.0X65.0X12.8毫米 2.模块引脚说明 逻辑工作电压（VDD）：4.5?5.5V 电源地（GND）：0V 穿孔温度（Ta）：0?60°C（常温）/ -20?75°C（宽温度） 三，接口定时 模块有两种连接方式：并行和串行（时间如下）： 8位并行连接时序图 MPU将数据写入模块 MPU从模块读取数据 2，串行连接时序图 串行数据传输以三个字节完成： 第一个字节：串口控制—格式11111ABC A是数据传输方向控制：H表示从LCD到MCU的数据，L表示从MCU到LCD的数据B是数据类型选择：H表示数据是显示数据，L表示数据是控制指令 C固定为0 第二字节：（并行）8位数据的高4位—格式DDDD0000 第三个字节：（并行）8位数据的低4位—格式0000DDDD 串行接口时序参数：（测试条件：T =25℃VDD = 4.5V） #include FYD12864液晶中文显示模块 (一)概述 (3) (二)外形尺寸 1 方框图 (3) 2 外型尺寸图 (4) (三)模块的接口 (4) (四)硬件说明 (5) (五)读写操作时序 (8) (六)交流参数 (11) (七)软件初始化过程 (12) (八)应用举例 (13) (九)附录 1半宽字符表 (20) 2 汉字字符表 (21) 一、概述 FYD12864-0402B是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。 基本特性: 低电源电压（VDD:++） 显示分辨率:128×64点 内置汉字字库，提供8192个16×16点阵汉字(简繁体可选) 内置128个16×8点阵字符 2MHZ时钟频率 显示方式：STN、半透、正显 驱动方式：1/32DUTY，1/5BIAS 视角方向：6点 背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10 通讯方式：串行、并口可选 内置DC-DC转换电路，无需外加负压 无需片选信号，简化软件设计 工作温度: 0℃- +55℃,存储温度: -20℃- +60℃ 二、方框图 3、外形尺寸图12864液晶显示图片原理(完整版)
