锅炉汽包水位的控制与调整

锅炉汽包水位的控制与调整
锅炉汽包水位的控制与调整

锅炉汽包水位的控制与调整

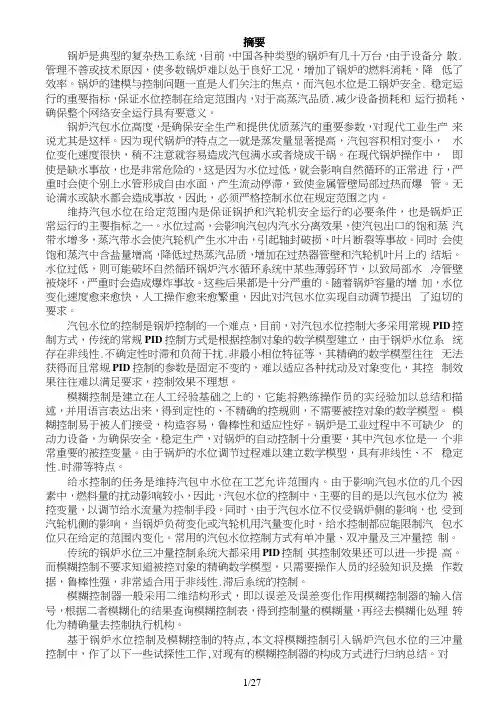

摘要:汽包水位是锅炉运行中的一个重要监控参数,它反映了锅炉负荷与给水的平衡关系。汽包水位过高会造成汽空间缩小,将会引起蒸汽带水,影响汽水分离效果使蒸汽品质恶化,以致在过热器管内产生盐垢沉积,使管子过热,金属强度降低而发生爆破。水位过低会造成锅炉水循环的破坏,使水冷壁管超温过热。因此加强对水位的控制和调整至关重要。这就要求汽包水位在一定范围内,适应各种工况的运行。

关键词:锅炉汽包水位调整

一、汽包水位事故的危害

汽包水位是锅炉运行中的一个重要监控参数,维持汽包水位是保证机组安全运行的重要条件。当汽包水位过高时,由于汽包蒸汽空间减小,会增加蒸汽携带水分使蒸汽品质恶化,容易造成过热器沉积盐垢使管子过热损坏。严重满水时,会造成蒸汽大量带水,除造成过热汽温急剧下降外,还会引起在蒸汽管道和汽轮机内产生严重水冲击,甚至造成汽轮机叶片断裂事故。当汽包水位过低则可能引起锅炉水循环破坏,使水冷壁管的安全受到威胁引起水冷壁管的破裂,严重时会造成干锅损坏汽包。如果出现严重缺水而又处理不当时,则可能造成炉管爆破,带来更为严重的损害。所以锅炉运行中对水位监视不严操作维护不当,或设备存在缺陷而发生缺水、满水事故时,都会造成巨大的损失。尤其对于现代大型锅炉,汽包容水量小,而蒸发量又大,如给水中断而继续运行,则只需几十秒钟,汽包水位计中的水位就会消失。如果不是给水中断,而只是给水量与蒸发量不相适应,那也会在几分钟内发生缺水或满水事故,由此可见,锅炉运行中保持水位的正常是一项极为重要的工作。

二、影响水位变化的原因

锅炉在正常运行中,水位是经常变化的。引起水位变化的原因主要有:

1.锅炉负荷的变化

锅炉负荷发生缓慢变化,锅炉燃烧和给水的调整均能及时配合进行时,汽包水位的变化是不明显的,但当负荷发生突然变化时,则会引起水位的迅速波动。如负荷突然增加,在燃烧和给水未调整之前,汽压将迅速下降,造成炉水饱和温度下降,汽水混合物比容增大,体积膨胀,使水位上升,形成虚假水位,但此时给水流量并没有随负荷增加,因而在大量蒸汽逸出水面后,水位也即随之降低。因此,当负荷突然增加时,汽包水位的变化为先高后低。反之,当负荷突然降低时,在给水和燃烧未调整之前,汽包水位则会出现先低后高的现象。

2.燃烧工况的变化
