公路小桥涵勘测设计复习资料

第一章小桥涵概论

1.小桥涵的作用：①保证“路基”连续；②保证

水流畅通；③保证行车无阻。

2.小桥涵的作用的体现：①小桥涵要影响公路的

造价，15—20%；②小桥涵要影响公路的使用；

③小桥涵要影响农业生产。

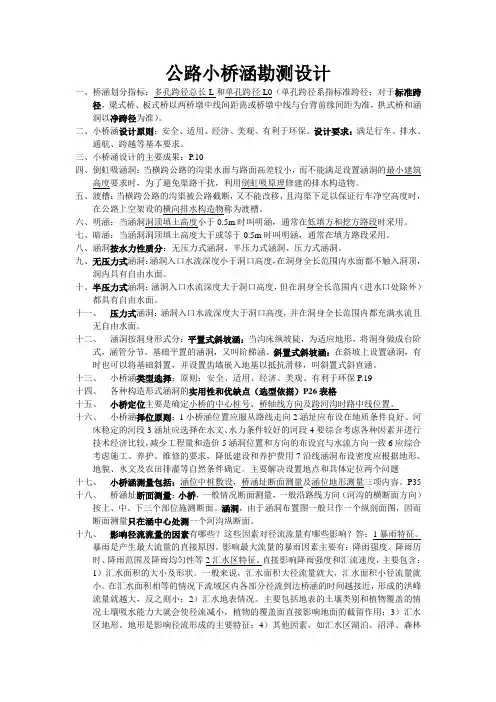

3.桥涵的划分标准：①多孔跨径总长L；②单孔

跨径L0。

4.单孔跨径L0：指标准跨径。梁式桥、板式桥

涵以两桥（涵）墩中线间距离或桥（涵）墩中线与台背前缘间距为准；拱式桥涵、箱涵、圆管涵以净跨径为准。

5.多孔跨径总长L：仅作为划分特大桥、大桥、

中桥、小桥及涵洞的一个指标，梁式桥、板式桥涵为多孔准跨径的总长；拱式桥涵为两岸桥台内起拱线的水平距离；其他形式桥梁为桥面系车道长度。

6.净跨径Lj：对于梁式桥是指设计洪水位上相

邻两个桥墩（或桥台）之间的净距；对于拱式桥是每孔拱跨两拱脚截面最低点之间的水平距离。

7.《公路工程技术标准》（JTG B01-2003）的规

定：

8.小桥涵设计原则：安全、适用、经济、美观、

有利于环保（①技术、经济、合理原则；②因地制宜，就地取材和便于施工养护；③利于农业生产原则；④标准化、装配式的原则）。9.小桥涵设计要求：①行车要求（满足平、纵面

线形标准要求；满足桥涵净空的要求）；②排水的要求（保证设计流量顺利宣泄；保证桥下一定的净空高度）；③通航要求；④跨线要求；

⑤满足设计荷载要求；⑥桥上线形及桥头引道

要求。

10.小桥涵测设内容：外业勘测：①资料收集及

勘测准备；②小桥涵结构类型选择；③小桥涵位置选择；④拟建小桥涵址处测量；⑤小桥涵址调查。内业设计：①设计流量计算及孔径确定；②小桥涵主要尺寸拟定；③小桥涵立面布置；④工程数量计算及施工图预算编制。11.公路排水系统的作用：排水系统是公路的结

构组成之一，为了确保路基稳定，不受自然水的侵害。

12.公路排水系统的组成：①纵向：边沟、截水

沟、排水沟；②横向：路拱、小桥、涵洞、漫水桥、过水路面、透水路堤、倒虹吸涵洞、渡槽。

13.涵洞：主要是为宣泄地面水流（包括小河

流）而设置的横穿路基的小型排水构造物。14.小桥：是为公路跨越小河流、山谷等天然或

人工障碍物（如人行小道、机耕道等）而建造的构造物。

15.漫水桥：允许洪水，设计洪短期淹没桥面的

公路桥跨结构。

16.漫水桥适用条件：适用于雨量集中，洪水历

时短暂，河床宽浅，河滩宽阔，两岸地形平坦，公路允许短期阻车的低级公路。

17.漫水桥的建造要求：①桥位中心线应与洪水

的流向互相垂直避免斜交；②桥孔沿河床横断面宜设在河沟较深的地段上。；③尽量减小桥面和桥墩台的阻水面积，上部结构与墩台之间必须连结可靠，避免水流的冲刷毁坏。

18.过水路面：用加固路基及路基边坡的方式，

允许洪水期水流从路面上流过的排水构造物。

分为一般过水路面和混合式过水路面。

19.过水路面应用条件：①宜在流速较小，无底

砂运动轻微，并且公路允许短期阻车的宽阔漫流地区；③当过水路堤高度大于0.5m—0.6m，在一些经常流水但流量较小的河沟上，可配置盖板明涵；④当过水路堤高度大于1m时，过水路面可与箱涵、圆管涵或漫水小桥等混合使用。

20.过水路面建造要求：①过水路面沿路线方向

的两端应伸出设计水位相应的淹没处之外；②过水路面应顺水流向设单斜10%—20%的路面横向坡度。

21.透水路堤：用块、片石砌成路基，利用石块

间空隙排水的构造物。

22.透水路堤应用条件：①一般只在水流较小，

水流含砂量较小的低等级公路上使用，在寒冷地区受冰冻影响，不宜用透水路堤；②构造简单，改造公路纵断面时没有特殊困难，且能通过任何荷载，有良好的抗震能力；③在地质构造复杂，经常有地下泉水潜流或地基土质不佳的地区，做透水路堤尤为有利。
