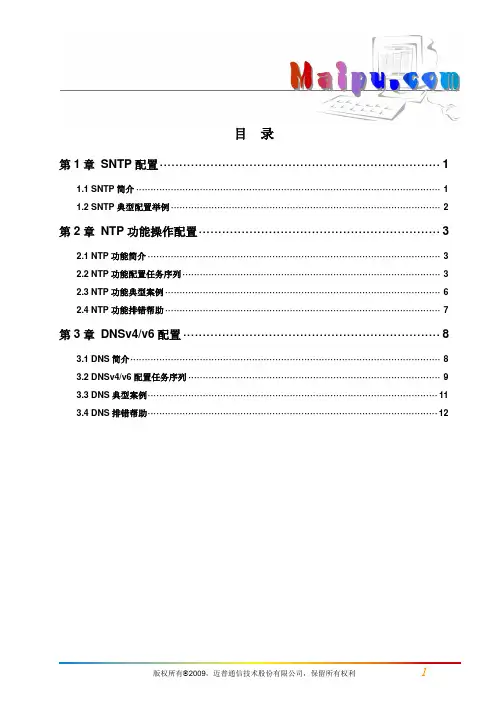

目录第1章SNTP配置 (1)1.1 SNTP简介 (1)1.2 SNTP典型配置举例 (2)第2章NTP功能操作配置 (3)2.1 NTP功能简介 (3)2.2 NTP功能配置任务序列 (3)2.3 NTP功能典型案例 (6)2.4 NTP功能排错帮助 (7)第3章DNSv4/v6配置 (8)3.1 DNS简介 (8)3.2 DNSv4/v6配置任务序列 (9)3.3 DNS典型案例 (11)3.4 DNS排错帮助 (12)第1章SNTP配置1.1 SNTP简介NTP (the Network Time Protocol)协议广泛用于维持全球Internet中的计算机的时钟同步。
NTP协议可以估算封包在网络上的往返延迟外，还可独立地估算计算机时钟偏差，从而实现在网络上的高精准度计算机校时。
在大多数地方，根据同步源的特性和网络路径，NTP提供1~50ms的精度。
SNTP（Simple Network Time Protocol）是NTP协议的简化版本，除去了NTP复杂的算法。
SNTP 用于那些不需要完整NTP实现复杂性的主机，它是NTP的一个子集。
通常让局域网上的若干台主机通过因特网与其他的NTP主机同步时钟，接着再向局域网内其他客户端提供时间同步服务。
下图描画了一个NTP/SNTP的应用网络结构，其中SNTP主要工作在二级服务器和各种终端之间，主要是由于这些场景时间精度要求不高，而SNTP本身可以提供的时间精度（1－50ms）一般可以满足这些服务的应用。
图 1-1 NTP/SNTP 工作场景交换机实现了SNTP 的客户端，支持RFC2030描述的SNTP 客户端单播模式（unicast ）的协议行为，不支持SNTP 客户端组播模式（multicast ）和任播模式（anycast ），也不支持SNTP 服务器端功能。
1.2 SNTP 典型配置举例图 1-2 SNTP 典型配置在自治系统域内的所有交换机需要进行时间同步，时间同步是通过两台冗余的SNTP/NTP 服务器实现。

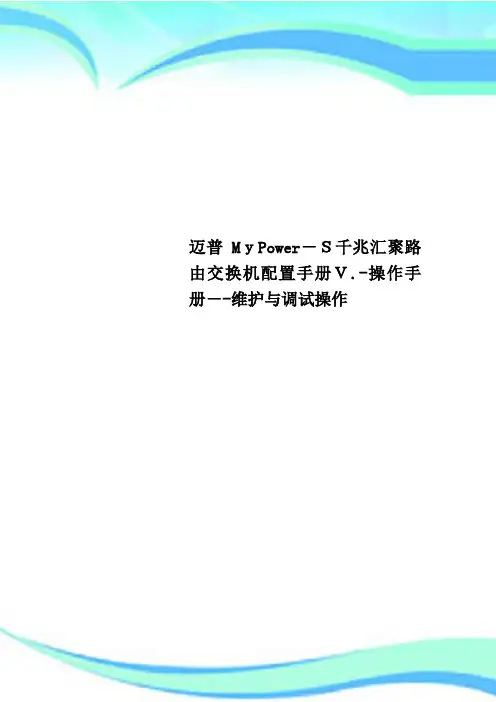

迈普MｙPower－Ｓ千兆汇聚路由交换机配置手册Ｖ.-操作手册－-维护与调试操作————————————————————————————————作者: ————————————————————————————————日期:ﻩ目录第1章维护和调试ﻩ错误!未定义书签。
1．1Pinｇ ............................................................................ 错误!未定义书签。
１.２Pｉｎｇ6ﻩ错误!未定义书签。
1.3 Ｔracｅroute .................................................................... 错误!未定义书签。
1.4 Tracｅｒoｕｔe6............................................................... 错误!未定义书签。
1.5 Shoｗ ................................................................................ 错误!未定义书签。
１.６Dｅbug........................................................................ 错误!未定义书签。
1．7 系统日志ﻩ错误!未定义书签。
1．7．１系统日志介绍 ................................................................ 错误!未定义书签。
1．７.2 系统日志配置ﻩ错误!未定义书签。
1．7.3系统日志配置举例 ........................................................... 错误!未定义书签。

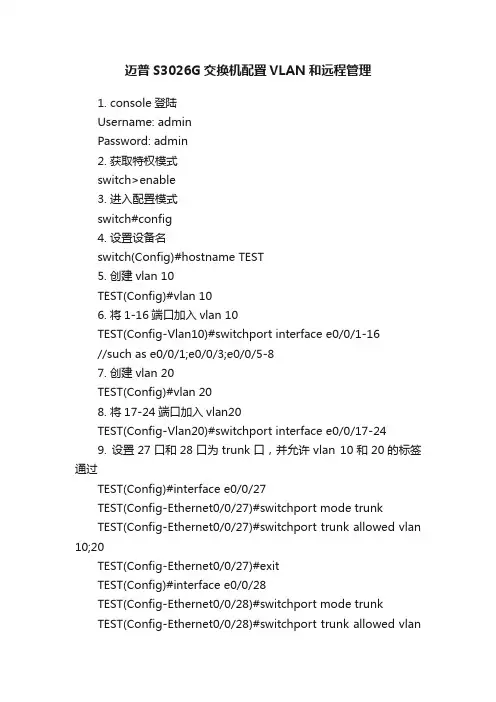

迈普S3026G交换机配置VLAN和远程管理1. console登陆Username: adminPassword: admin2. 获取特权模式switch>enable3. 进入配置模式switch#config4. 设置设备名switch(Config)#hostname TEST5. 创建vlan 10TEST(Config)#vlan 106. 将1-16端口加入vlan 10TEST(Config-Vlan10)#switchport interface e0/0/1-16//such as e0/0/1;e0/0/3;e0/0/5-87. 创建vlan 20TEST(Config)#vlan 208. 将17-24端口加入vlan20TEST(Config-Vlan20)#switchport interface e0/0/17-249. 设置27口和28口为trunk口，并允许vlan 10和20的标签通过TEST(Config)#interface e0/0/27TEST(Config-Ethernet0/0/27)#switchport mode trunkTEST(Config-Ethernet0/0/27)#switchport trunk allowed vlan 10;20TEST(Config-Ethernet0/0/27)#exitTEST(Config)#interface e0/0/28TEST(Config-Ethernet0/0/28)#switchport mode trunkTEST(Config-Ethernet0/0/28)#switchport trunk allowed vlan10;20//这样vlan划分完成便可实现通讯了10.进入vlan 1配置管理地址TEST(Config)#interface vlan 1TEST(Config-If-Vlan1)#ip address 10.0.0.1 255.255.255.0//这样便可以在与trunk口相直连的路由器端口配置相同网段地址便可通讯11.配置telenet远程管理账户TEST(Config)#telnet-user zooyo password 0 123456//0-7为账户权限等级12.设置接口27和28为上行口，其余口为下行口并进行端口隔离TEST(Config)#isolate-port allowed ethernet 0/0/27;28 13.配置光口复用端口的工作模式TEST(Config)#interface ethernet e0/0/28TEST(Config-Ethernet0/0/28)#combo-forced-mode{sfp-forced|copper-forced}//将28口设置为光口或者为电口14.保存配置TEST#write其他命令：TEST(Config)#no vlan 10 //删除vlan10TEST#show vlan //显示所有vlan信息TEST#show mac-address-table //显示vlan下的MAC地址TEST#set default //恢复出厂后保存配置再重启Are you sure? [Y/N] = yMingZuchenglieguan#writeMingZuchenglieguan#reloadProcess with reboot? [Y/N] yTEST#show switchport interface e0/0/1 //显示端口配置信息TEST#show interface e0/0/1 //显示端口其他信息。

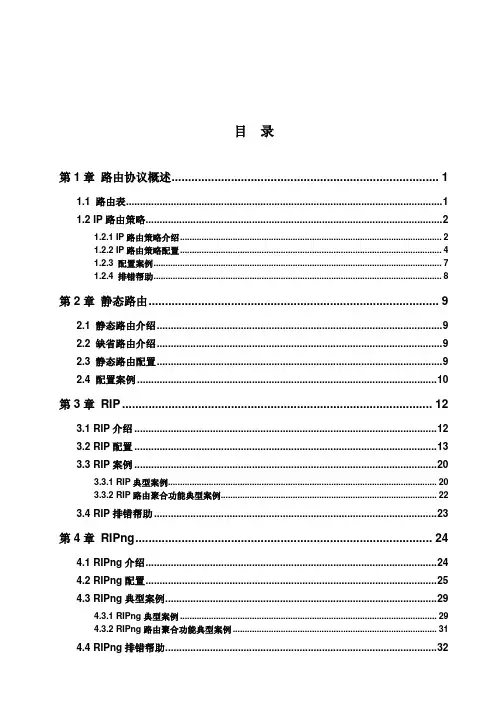

目录第1章路由协议概述 (1)1.1 路由表 (1)1.2 IP路由策略 (2)1.2.1 IP路由策略介绍 (2)1.2.2 IP路由策略配置 (4)1.2.3 配置案例 (7)1.2.4 排错帮助 (8)第2章静态路由 (9)2.1 静态路由介绍 (9)2.2 缺省路由介绍 (9)2.3 静态路由配置 (9)2.4 配置案例 (10)第3章RIP (12)3.1 RIP介绍 (12)3.2 RIP配置 (13)3.3 RIP案例 (20)3.3.1 RIP典型案例 (20)3.3.2 RIP路由聚合功能典型案例 (22)3.4 RIP排错帮助 (23)第4章RIPng (24)4.1 RIPng介绍 (24)4.2 RIPng配置 (25)4.3 RIPng典型案例 (29)4.3.1 RIPng典型案例 (29)4.3.2 RIPng路由聚合功能典型案例 (31)4.4 RIPng排错帮助 (32)第5章OSPF (34)5.1 OSPF介绍 (34)5.2 OSPF配置 (36)5.3 OSPF案例 (41)5.3.1 OSPF典型案例 (41)5.3.2 OSPF VPN典型案例 (49)5.4 OSPF排错帮助 (51)第6章OSPFv3 (53)6.1 OSPFv3介绍 (53)6.2 OSPFv3配置 (55)6.3 OSPFv3案例 (60)6.4 OSPFv3排错帮助 (63)第7章BGP (64)7.1 BGP介绍 (64)7.2 BGP配置 (66)7.3 BGP典型案例 (79)7.3.1 案例一：BGP邻居配置 (79)7.3.2 案例二：BGP聚合配置 (80)7.3.3 案例三：配置BGP团体属性 (80)7.3.4 案例四：BGP联盟配置 (82)7.3.5 案例五：BGP路由反射器配置 (83)7.3.6 案例六：BGP的MED设置 (85)7.3.7 案例七：BGP VPN典型案例 (87)7.4 BGP排错帮助 (92)第8章MBGP4+ (93)8.1 MBGP4+简介 (93)8.2 MBGP4+配置 (93)8.3 MBGP4+案例 (94)8.4 MBGP4+排错帮助 (96)第9章黑洞路由操作手册 (97)9.1 黑洞路由介绍 (97)9.2 IPv4黑洞路由配置任务 (97)9.3 IPv6黑洞路由配置任务 (97)9.4 黑洞路由举例 (98)9.5 黑洞路由排错帮助 (100)第1章路由协议概述在Internet中，一台主机为了访问远端的另一台主机，必须通过一系列路由器或三层交换机选择一条合适的路径。

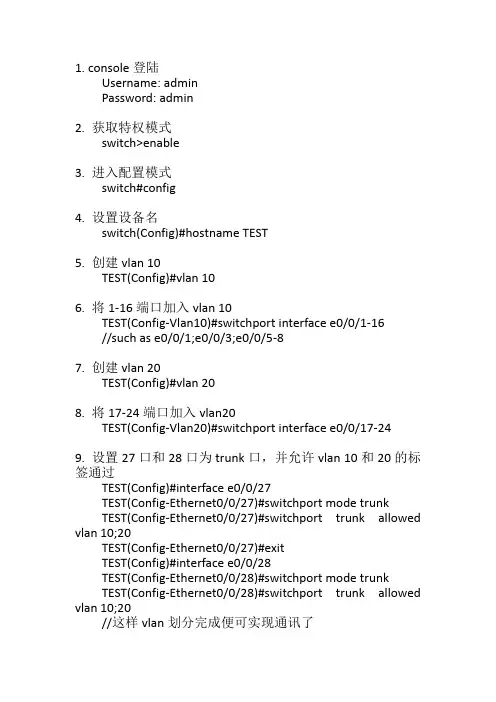

1. console登陆Username: adminPassword: admin2. 获取特权模式switch>enable3. 进入配置模式switch#config4. 设置设备名switch(Config)#hostname TEST5. 创建vlan 10TEST(Config)#vlan 106. 将1-16端口加入vlan 10TEST(Config-Vlan10)#switchport interface e0/0/1-16//such as e0/0/1;e0/0/3;e0/0/5-87. 创建vlan 20TEST(Config)#vlan 208. 将17-24端口加入vlan20TEST(Config-Vlan20)#switchport interface e0/0/17-249. 设置27口和28口为trunk口，并允许vlan 10和20的标签通过TEST(Config)#interface e0/0/27TEST(Config-Ethernet0/0/27)#switchport mode trunkTEST(Config-Ethernet0/0/27)#switchport trunk allowed vlan 10;20TEST(Config-Ethernet0/0/27)#exitTEST(Config)#interface e0/0/28TEST(Config-Ethernet0/0/28)#switchport mode trunkTEST(Config-Ethernet0/0/28)#switchport trunk allowed vlan 10;20//这样vlan划分完成便可实现通讯了10.进入vlan 1配置管理地址TEST(Config)#interface vlan 1TEST(Config-If-Vlan1)#ip address 10.0.0.1 255.255.255.0//这样便可以在与trunk口相直连的路由器端口配置相同网段地址便可通讯11.配置telenet远程管理账户TEST(Config)#telnet-user zooyo password 0 123456//0-7为账户权限等级12.设置接口27和28为上行口，其余口为下行口并进行端口隔离TEST(Config)#isolate-port allowed ethernet 0/0/27;28 13.配置光口复用端口的工作模式TEST(Config)#interface ethernet e0/0/28TEST(Config-Ethernet0/0/28)#combo-forced-mode{sfp-forced|copper-forced}//将28口设置为光口或者为电口14.保存配置TEST#write其他命令：TEST(Config)#no vlan 10 //删除vlan10TEST#show vlan //显示所有vlan信息TEST#show mac-address-table //显示vlan下的MAC地址TEST#set default //恢复出厂后保存配置再重启Are you sure? [Y/N] = yMingZuchenglieguan#writeMingZuchenglieguan#reloadProcess with reboot? [Y/N] yTEST#show switchport interface e0/0/1 //显示端口配置信息TEST#show interface e0/0/1 //显示端口其他信息。

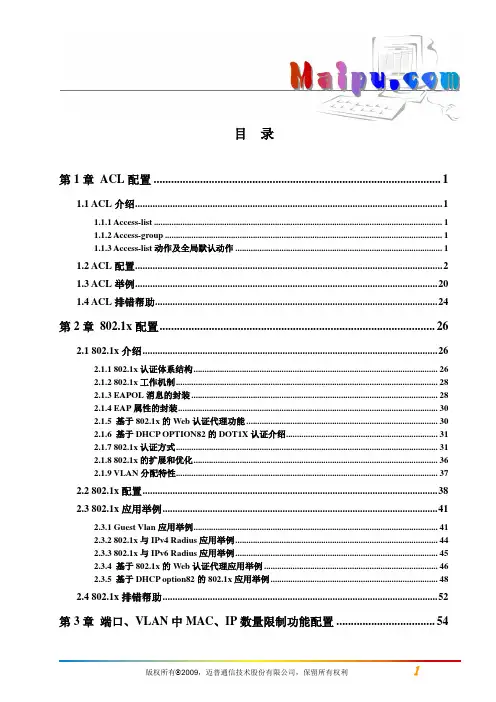

目录第1章ACL配置 (1)1.1 ACL介绍 (1)1.1.1 Access-list (1)1.1.2 Access-group (1)1.1.3 Access-list动作及全局默认动作 (1)1.2 ACL配置 (2)1.3 ACL举例 (20)1.4 ACL排错帮助 (24)第2章802.1x配置 (26)2.1 802.1x介绍 (26)2.1.1 802.1x认证体系结构 (26)2.1.2 802.1x工作机制 (28)2.1.3 EAPOL消息的封装 (28)2.1.4 EAP属性的封装 (30)2.1.5 基于802.1x的Web认证代理功能 (30)2.1.6 基于DHCP OPTION82的DOT1X认证介绍 (31)2.1.7 802.1x认证方式 (31)2.1.8 802.1x的扩展和优化 (36)2.1.9 VLAN分配特性 (37)2.2 802.1x配置 (38)2.3 802.1x应用举例 (41)2.3.1 Guest Vlan应用举例 (41)2.3.2 802.1x与IPv4 Radius应用举例 (44)2.3.3 802.1x与IPv6 Radius应用举例 (45)2.3.4 基于802.1x的Web认证代理应用举例 (46)2.3.5 基于DHCP option82的802.1x应用举例 (48)2.4 802.1x排错帮助 (52)第3章端口、VLAN中MAC、IP数量限制功能配置 (54)3.1 端口、VLAN中MAC、IP数量限制功能简介 (54)3.2 端口、VLAN中MAC、IP数量限制功能配置任务序列 (55)3.3 端口、VLAN中MAC、IP数量限制功能典型案例 (57)3.4 端口、VLAN中MAC、IP数量限制功能排错帮助 (58)第4章AM功能操作配置 (59)4.1 AM功能简介 (59)4.2 AM功能配置任务序列 (59)4.3 AM功能典型案例 (60)4.4 AM功能排错帮助 (61)第5章安全特性配置 (62)5.1 安全特性介绍 (62)5.2 安全特性配置 (62)5.2.1 防IP Spoofing功能配置任务序列 (62)5.2.2 防TCP非法标志攻击功能配置任务序列 (62)5.2.3 防端口欺骗功能配置任务序列 (63)5.2.4 防TCP碎片攻击功能配置任务序列 (63)5.2.5 防ICMP碎片攻击功能配置任务序列 (63)5.3 安全特性举例 (64)第6章TACACS+配置 (65)6.1 TACACS+简介 (65)6.2 TACACS+配置 (65)6.3 TACACS+典型案例 (66)6.4 TACACS+排错帮助 (66)第7章RADIUS配置 (68)7.1 RADIUS简介 (68)7.1.1 AAA与RADIUS简介 (68)7.1.2 RADIUS协议的报文结构 (68)7.2 RADIUS配置 (70)7.3 RADIUS典型案例 (72)7.3.1 IPv4 Radius应用举例 (72)7.3.2 IPv6 Radius应用举例 (73)7.4 RADIUS排错帮助 (74)第8章SSL配置 (75)8.1 SSL简介 (75)8.1.1 SSL基本原理 (75)8.2 SSL配置任务序列 (76)8.3 SSL典型案例 (77)8.4 SSL排错帮助 (78)第9章IPv6安全RA配置 (79)9.1 IPv6安全RA简介 (79)9.2 IPv6安全RA配置任务序列 (79)9.3 IPv6安全RA典型案例 (80)9.4 IPv6安全RA排错帮助 (80)第1章ACL配置1.1 ACL介绍ACL (Access Control Lists)是交换机实现的一种数据包过滤机制，通过允许或拒绝特定的数据包进入网络，交换机可以对网络访问进行控制，有效保证网络的安全运行。
华为迈普交换机、瑞斯康达SNMP协议配置方法SNMP是一个网络管理协议,开启SNMP协议后,就可以管理网络内的交换机,现在说明一下华为和迈普交换机的配置方法在配置前请把交换机的名字改为服务厅名称,命名规则如下:县份拼音简写_服务厅全拼_(服务厅/基站/代办点) 例如:FS_zhongdong_jizhan_ C2950 (表示扶绥中东基站里的Cisco2950交换机)FS_ZhongDong_ZY_HWS2326 ((表示扶绥中东自营厅的华为S2326交换机)FS_ZhongDong_DB_MP4100 ((表示扶绥中东代办点的迈普4100交换机)给交换机命名后再给每个在用的端口添加描述或到描述联到设备名称To_pc1(联到电脑)To_ SL_BOSS_2403(交换机名称)端口描述命令:进入端口视图后:description to_XXXX (华为迈普命令一样)华为:配置方法:进入交换机的系统配置模式(SYS)--snmp-agentsnmp-agent community read nn!bosssnmp-agent sys-info version all退出/保存配置( save)迈普: admin首先给交换机命名(命名规则如上):进入特权模式(en)->进入全局模式(conf t)#Hostname XXXX(交换机名字后回车)#Snmp en# snmp-server community nn!boss ro退出/保存配置( wr)瑞斯康达: raisecom< Raisecom >enRaisecom#confiRaisecom<config>#snmpRaisecom<config- snmp>#snmp community nn!mobile ro。
迈普MyPowerS4300千兆汇聚路由交换机配置手册V20-操作手册-目录第1章路由协议概述............................................................. .. (1)1.1路由表............................................................. ....................................................11.2IP路由策略............................................................. (2)1.2.1IP路由策略介绍............................................................. (2)1.2.2IP路由策略配置............................................................. ................................................41.2.3配置案例............................................................. ...........................................................71.2 .4排错帮助............................................................. .. (8)第2章静态路由............................................................. (9)2.1静态路由介绍............................................................. .........................................92.2缺省路由介绍............................................................. .........................................92.3静态路由配置............................................................. .........................................92.4配置案例............................................................. . (10)第3章RIP............................................................ . (12)3.1RIP介绍.............................................................. ..............................................123.2RIP配置.............................................................. ..............................................133.3RIP案例.............................................................. . (20)3.3.1RIP典型案例............................................................. ...................................................203.3.2RIP路由聚合功能典型案例............................................................. .. (22)3.4RIP排错帮助............................................................. . (23)第4章RIPng.......................................................... .. (24)4.1RIPng介绍.............................................................. ..........................................244.2RIPng配置.............................................................. ..........................................254.3RIPng典型案例.............................................................. .. (30)4.3.1RIPng典型案例.............................................................. (30)版权所有2022，迈普通信技术股份有限公司，保留所有权利4.3.2RIPng路由聚合功能典型案例............................................................. (31)4.4RIPng排错帮助............................................................. (32)第5章OSPF........................................................... . (34)5.1OSPF介绍............................................................. ...........................................345.2OSPF配置............................................................. ...........................................365.3OSPF案例............................................................. . (42)5.3.1OSPF典型案例............................................................. .. (42)5.3.2OSPFVPN典型案例.............................................................. . (50)5.4OSPF排错帮助............................................................. (52)第6章OSPFv3......................................................... .. (54)6.1OSPFv3介绍............................................................. .......................................546.2OSPFv3配置............................................................. .......................................566.3OSPFv3案例............................................................. .......................................616.4OSPFv3排错帮助............................................................. .. (64)第7章BGP............................................................ .. (65)7.1BGP介绍.............................................................. ............................................657.2BGP配置..........................................................................................................677.3BGP典型案例.............................................................. . (80)7.3.1案例一：BGP邻居配置.............................................................. .. (80)7.3.2案例二：BGP聚合配置............................................................. .................................817.3.3案例三：配置BGP团体属性............................................................. .........................827.3.4案例四：BGP联盟配置............................................................. .................................837.3.5案例五：BGP路由反射器配置............................................................. ......................847.3.6案例六：BGP的MED设置............................................................. ...........................867.3.7案例七：BGPVPN典型案例............................................................. . (88)7.4BGP排错帮助............................................................. .. (93)第8章MBGP4+......................................................... . (95)版权所有2022，迈普通信技术股份有限公司，保留所有权利8.1MBGP4+简介....................................................................................................958.2MBGP4+配置............................................................. .......................................958.3MBGP4+案例............................................................. .......................................968.4MBGP4+排错帮助............................................................. .. (98)第9章黑洞路由操作手册............................................................. .. (99)9.1黑洞路由介绍............................................................. .......................................999.2IPv4黑洞路由配置任务............................................................. ........................999.3IPv6黑洞路由配置任务............................................................. ........................999.4黑洞路由举例............................................................. .....................................1009.5黑洞路由排错帮助............................................................. (102)版权所有2022，迈普通信技术股份有限公司，保留所有权利第1章路由协议概述在Internet中，一台主机为了访问远端的另一台主机，必须通过一系列路由器或三层交换机选择一条合适的路径。
迈普交换机常用命令手册-v1迈普常用命令手册V1.3目录1概述 (1)2配置命令 (2)2.1系统模式及切换 (2)2.2基础配置 (4)2.2.1配置主机名 (4)2.2.2配置账户 (5)2.2.3配置登陆 (5)2.2.4配置Vlan (5)2.3配置端口 (6)2.3.1双工速率........................................................................................................ 错误!未定义书签。
2.4配置T RACK (6)2.5配置MSTP (7)2.6配置VRRP (7)2.7配置T RUNK (7)2.8多接口LINK-AGGREGATION (8)2.9配置ACL (8)2.10配置路由 (9)2.10.1静态路由 (9)2.10.2配置RIP (9)2.10.3配置OSPF (10)2.11管理配置 (10)2.11.1配置AAA (10)2.11.2配置端口镜像 (11)2.11.3文件管理 (11)2.11.4Logging (12)2.11.5配置SNMP (12)2.11.6配置NTP (13)3迈普常用命令 (14)3.1查找MP命令 (14)3.2常用命令 (14)3.2.1查看信息........................................................................................................ 错误!未定义书签。
3.2.2删除配置........................................................................................................ 错误!未定义书签。
3.2.3查看配置文件 (14)3.2.4查看路由配置 (14)3.2.5查看路由表 (14)3.2.6查看VRRP状态 (15)3.2.7查看二层接口信息 (15)3.2.8查看bfd信息 (15)3.2.9查看设备信息 (15)3.2.10查看用户信息 (15)1概述本手册编写的目的是为了使分行管理员快速掌握迈普MP2900路由交换一体机的常用命令，为设备运维工作提供帮助和指导。
迈普交换机系统配置基础
系统模式
系统模式及其相互间切换方法（switch 是设备出厂时缺省的系统名称，用户可以在全局配置模式下运行hostname 命令修改系统名称，并且这种修改是立即生效的）
实验一通过配置口（Console）配置交换机
实验步骤：
1、选择一台终端
终端既可以是标准的具有RS-232串口的终端，也可以是一台普通的PC机，更常用的是后者。
如果要从远端配置，则还需两台MODEM。
2、在确认交换机或终端其中至少有一方是关机的情况下，通过配置电缆将终端的RS-232串口与交换机Console口相连。
接线关系如图所示：
3、给终端上电。
设置终端通信参数为波特率9600bps、8 位数据位、1 位停止位、无校验和XON/XOFF。
如果是PC 机，运行Win95/98/2000/NT 操作系统，则运行HyperTerminal（超级终端）程序，并按照以上参数设置超级终端程序的串口参数。
下面以WindowsXP的终端超级终端程序
为例图示说明：
a.为连接填写名称――MP_S3400（可以是其它任意名称），并为所建连接选择一个Windows图标。
b.选择串行通信口
c.配置串行通信口参数波特率——9600bps
数据位——8位
奇偶校验——无
停止位——1位
流控——xon/xoff
d.登录成功后会在终端上显示“switch>”提示符；就可以对交换机进行配置了。
实验二命令行接口
命令行接口是shell子系统为用户配置、使用交换机而提供的一个人机交互界面，用户通过命令行接口可以输入、编辑命令来完成相应的配置任务，同时也可以通过该接口查看系统信息，了解系统运行状况。
命令行接口为用户提供了如下功能：
●系统帮助信息管理
●系统命令输入、编辑
●接口历史命令管理
●终端显示系统管理
实验步骤：
a.在任一命令模式下，键入“？”获取该命令模式下所有命令及其简单描述。
实验步骤：
b. 键入一命令，后接以空格分隔的“？”，则显示出所有该命令在当前模式下可以执行的子命令。
c. 命令行错误信息汇总。
实验步骤：
d.历史命令。
系统将用户输入的命令自动保存到历史命令缓冲区，用户可以随时调用命令行接口保存的历史命令，并重复执行，从而减少用户不必要的重复输入工作。
实验三配置系统名称
交换机在出厂时，其缺省的系统名称是switch。
在使用过程中，用户可以根据自己的需要，随时改变系统的名称，并且这种改动是立即生效的，即新的系统名称将会在下一次系统提示符的显示中出现。
下面的命令即是将系统名称由“switch”改为“switch_1”：
实验步骤：
实验四配置系统时间
交换机中设置了独立的时钟系统，用来记录系统的当前时间，对于有实时时钟系统的交换机在关电重启后系统能够正确获得当前时间。
实验步骤：
实验五交换机文件管理
迈普交换机有三种存储介质，其用途如下：
·SDRAM：用作交换机的应用程序的执行空间；
·FLASH：用于存放交换机应用程序、配置文件及BootROM程序等；
·EEPROM：用于存放经常改动的系统配置文件、用户信息等。
迈普交换机所管理的文件包括三种：
·交换机应用程序——用于完成路由转发、文件管理、系统管理等工作；
·配置文件——存放用户对系统配置的参数；
·BootROM文件——存放系统初始化的基本数据。
迈普交换机在系统flash设备上构造了一个基于DOS的文件系统，用于存放交换机应用程序（协议软件、驱动程序等）、BootROM程序等很少需要修改的信息。
该文件系统称之为TFFS（True Flash File System）。
实验步骤：
●进入特权用户模式：switch>enable
●进入文件系统配置模式：Switch# filesystem
●文件系统配置模式switch(config-fs)#
●列文件：switch(config-fs)#dir
●查看文件内容：switch(confgi-fs)#type startup
●打印系统当前所处的路径：switch(config-fs)#pwd
●改变系统当前所处的路径：cd dest-dirname
实验六单交换机VLAN配置
迈普S3400交换机的每个物理端口都有UNI/NNI属性。
默认情况下所有
10M/100M端口被设置为UNI端口，其他端口被设置为NNI端口，您也可以通过配置来更改每个端口的UNI/NNI属性。
默认情况下UNI端口是shutdown状态，并且UNI 端口之间不能通信，但UNI 和NNI 端口可以正常通信，NNI 和NNI 之间也能正常通信。
您也可以通过配置使得某些UNI端口之间可以正常通信。
可以使用port-type命令来配置端口的UNI，NNI等属性。
如果要取消，使用no 命令。
实验步骤：
a.配置PORT0/1、PORT0/2…的UNI端口，将要进行通信的端口全部设置成为可以通信的模式。
端口0/1：s321(config-port-0/1)#uni-isolate community 端口0/2：s321(config-port-0/2)#uni-isolate community ……
查看端口配置：
如图所示，PORT0/1和PORT0/2已经可以通信。
b.将PC机和网络设备按照如图所示进行连接
PC对应交换机端口：
Pc0:PORT0/0；Pc1:PORT0/1；Pc2: PORT0/2；Pc3: PORT0/3；
Ip配置：
Pc0:192.168.10.1；Pc1:192.168.10.2；Pc2:192.168.10.3；Pc3:192.168.10.4；
c.在各个PC上ping其他的pc发现都可以连通。
d.在交换机上配置vlan2、vlan3.
将PC0、PC1加入VLAN2，将PC2、PC3加入VLAN3.
switch#configure terminal………….用户从特权用户模式进入全局配置模
式
switch(config)#port 0/1 …………….进入端口0/1配置状态
switch(config-port-0/1)#port mode access ………配置端口模式类型为Access （端口默认模式Access，可以省略）
switch(config-port-0/1)#port access vlan 2 …………端口加入VLAN 2
其余端口类似配置。
查看端口配置显示为如下：
2 2 VLAN0002static Untagged port 0/0 port 0/1
3 3 VLAN0003static Untagged port 0/2 port 0/3 s321#
e. 测试。
vlan创建成功，这时候不同vlan的pc不能互相ping通了。
（注：可编辑下载，若有不当之处，请指正，谢谢!）。
