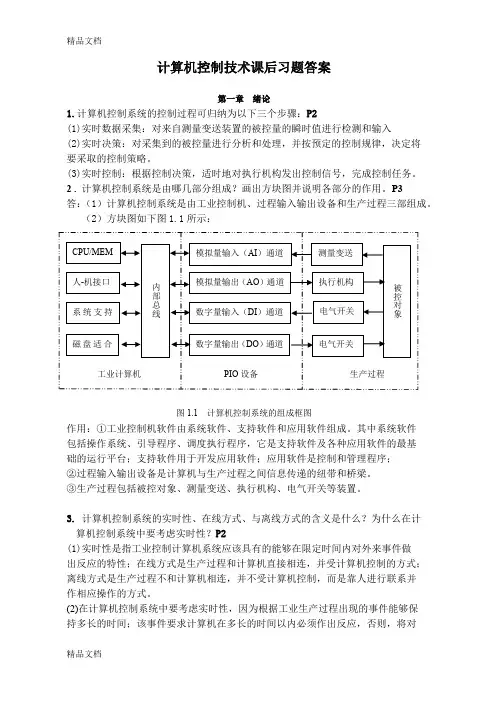

计算机控制技术课后习题答案第一章 绪论1.计算机控制系统的控制过程可归纳为以下三个步骤：P2(1)实时数据采集：对来自测量变送装置的被控量的瞬时值进行检测和输入(2)实时决策：对采集到的被控量进行分析和处理，并按预定的控制规律，决定将要采取的控制策略。
(3)实时控制：根据控制决策，适时地对执行机构发出控制信号，完成控制任务。
2 . 计算机控制系统是由哪几部分组成？画出方块图并说明各部分的作用。
P3 答：（1）计算机控制系统是由工业控制机、过程输入输出设备和生产过程三部组成。
（2）方块图如下图1.1所示：工业计算机 PIO 设备 生产过程图1.1 计算机控制系统的组成框图作用：①工业控制机软件由系统软件、支持软件和应用软件组成。
其中系统软件包括操作系统、引导程序、调度执行程序，它是支持软件及各种应用软件的最基础的运行平台；支持软件用于开发应用软件；应用软件是控制和管理程序； ②过程输入输出设备是计算机与生产过程之间信息传递的纽带和桥梁。
③生产过程包括被控对象、测量变送、执行机构、电气开关等装置。
3. 计算机控制系统的实时性、在线方式、与离线方式的含义是什么？为什么在计算机控制系统中要考虑实时性？P2(1)实时性是指工业控制计算机系统应该具有的能够在限定时间内对外来事件做出反应的特性；在线方式是生产过程和计算机直接相连，并受计算机控制的方式；离线方式是生产过程不和计算机相连，并不受计算机控制，而是靠人进行联系并作相应操作的方式。
(2)在计算机控制系统中要考虑实时性，因为根据工业生产过程出现的事件能够保持多长的时间；该事件要求计算机在多长的时间以内必须作出反应，否则，将对CPU/MEM 人-机接口内部总线系统支持版 磁盘适合器数字量输出（DO ）通道 数字量输入（DI ）通道 模拟量输出（AO ）通道模拟量输入（AI ）通道 电气开关 电气开关 执行机构测量变送 被控对象生产过程造成影响甚至造成损害。

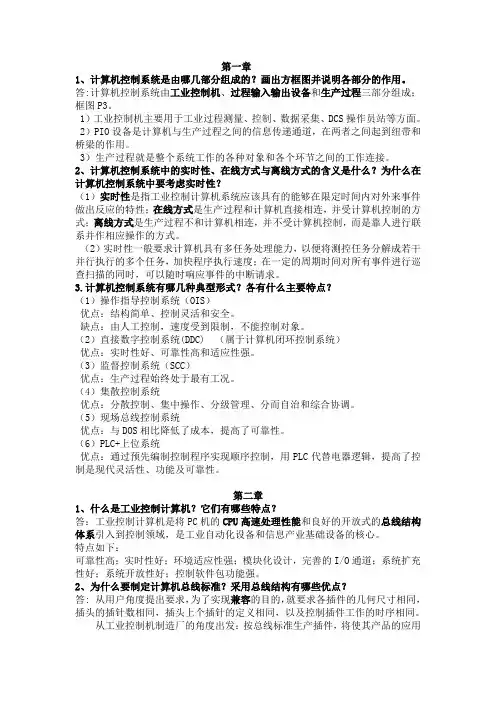

第一章1、计算机控制系统是由哪几部分组成的？画出方框图并说明各部分的作用。
答:计算机控制系统由工业控制机、过程输入输出设备和生产过程三部分组成；框图P3。
1）工业控制机主要用于工业过程测量、控制、数据采集、DCS操作员站等方面。
2）PIO设备是计算机与生产过程之间的信息传递通道，在两者之间起到纽带和桥梁的作用。
3）生产过程就是整个系统工作的各种对象和各个环节之间的工作连接。
2、计算机控制系统中的实时性、在线方式与离线方式的含义是什么？为什么在计算机控制系统中要考虑实时性？（1）实时性是指工业控制计算机系统应该具有的能够在限定时间内对外来事件做出反应的特性；在线方式是生产过程和计算机直接相连，并受计算机控制的方式；离线方式是生产过程不和计算机相连，并不受计算机控制，而是靠人进行联系并作相应操作的方式。
（2）实时性一般要求计算机具有多任务处理能力，以便将测控任务分解成若干并行执行的多个任务，加快程序执行速度；在一定的周期时间对所有事件进行巡查扫描的同时，可以随时响应事件的中断请求。
3.计算机控制系统有哪几种典型形式？各有什么主要特点？（1）操作指导控制系统（OIS）优点：结构简单、控制灵活和安全。
缺点：由人工控制，速度受到限制，不能控制对象。
（2）直接数字控制系统(DDC) （属于计算机闭环控制系统）优点：实时性好、可靠性高和适应性强。
（3）监督控制系统（SCC）优点：生产过程始终处于最有工况。
（4）集散控制系统优点：分散控制、集中操作、分级管理、分而自治和综合协调。
（5）现场总线控制系统优点：与DOS相比降低了成本，提高了可靠性。
（6）PLC+上位系统优点：通过预先编制控制程序实现顺序控制，用PLC代替电器逻辑，提高了控制是现代灵活性、功能及可靠性。
第二章1、什么是工业控制计算机？它们有哪些特点？答：工业控制计算机是将PC机的CPU高速处理性能和良好的开放式的总线结构体系引入到控制领域，是工业自动化设备和信息产业基础设备的核心。

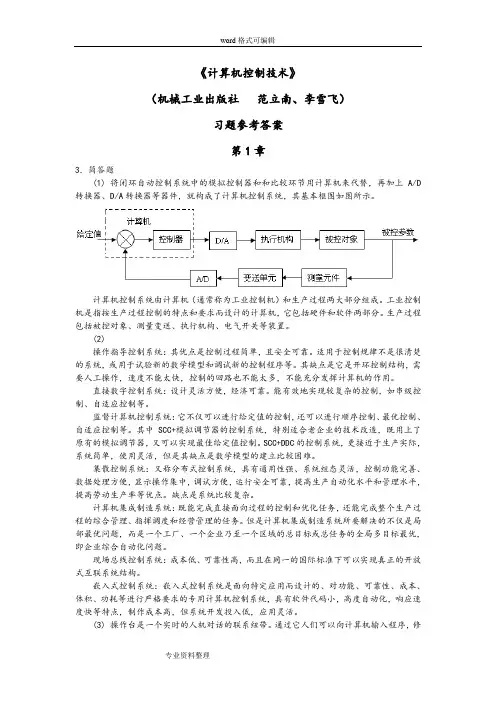

《计算机控制技术》（机械工业出版社范立南、李雪飞）习题参考答案第1章3．简答题(1) 将闭环自动控制系统中的模拟控制器和和比较环节用计算机来代替，再加上A/D 转换器、D/A 转换器等器件，就构成了计算机控制系统，其基本框图如图所示。
计算机控制系统由计算机（通常称为工业控制机）和生产过程两大部分组成。
工业控制机是指按生产过程控制的特点和要求而设计的计算机，它包括硬件和软件两部分。
生产过程包括被控对象、测量变送、执行机构、电气开关等装置。
(2)操作指导控制系统：其优点是控制过程简单，且安全可靠。
适用于控制规律不是很清楚的系统，或用于试验新的数学模型和调试新的控制程序等。
其缺点是它是开环控制结构，需要人工操作，速度不能太快，控制的回路也不能太多，不能充分发挥计算机的作用。
直接数字控制系统：设计灵活方便，经济可靠。
能有效地实现较复杂的控制，如串级控制、自适应控制等。
监督计算机控制系统：它不仅可以进行给定值的控制，还可以进行顺序控制、最优控制、自适应控制等。
其中SCC+模拟调节器的控制系统，特别适合老企业的技术改造，既用上了原有的模拟调节器，又可以实现最佳给定值控制。
SCC+DDC 的控制系统，更接近于生产实际，系统简单，使用灵活，但是其缺点是数学模型的建立比较困难。
集散控制系统：又称分布式控制系统，具有通用性强、系统组态灵活，控制功能完善、数据处理方便，显示操作集中，调试方便，运行安全可靠，提高生产自动化水平和管理水平，提高劳动生产率等优点。
缺点是系统比较复杂。
计算机集成制造系统：既能完成直接面向过程的控制和优化任务，还能完成整个生产过程的综合管理、指挥调度和经营管理的任务。
但是计算机集成制造系统所要解决的不仅是局部最优问题，而是一个工厂、一个企业乃至一个区域的总目标或总任务的全局多目标最优，即企业综合自动化问题。
现场总线控制系统：成本低、可靠性高，而且在同一的国际标准下可以实现真正的开放式互联系统结构。

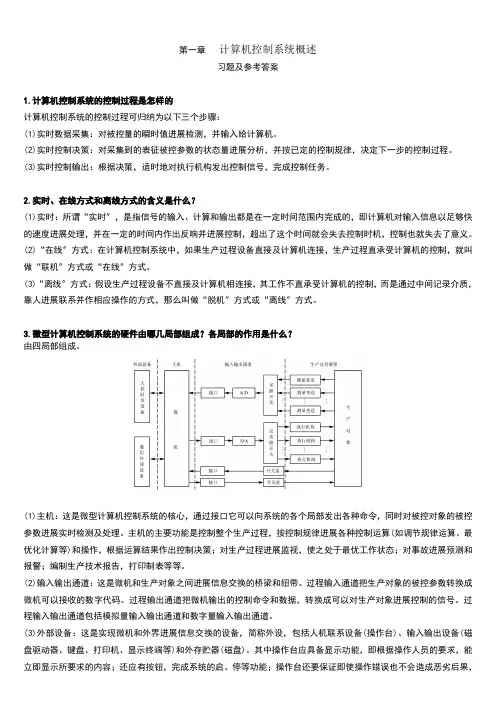

第一章计算机控制系统概述习题及参考答案1.计算机控制系统的控制过程是怎样的计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进展检测，并输入给计算机。
(2)实时控制决策：对采集到的表征被控参数的状态量进展分析，并按已定的控制规律，决定下一步的控制过程。
(3)实时控制输出：根据决策，适时地对执行机构发出控制信号，完成控制任务。
2.实时、在线方式和离线方式的含义是什么？(1)实时：所谓“实时〞，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进展处理，并在一定的时间内作出反响并进展控制，超出了这个时间就会失去控制时机，控制也就失去了意义。
(2)“在线〞方式：在计算机控制系统中，如果生产过程设备直接及计算机连接，生产过程直承受计算机的控制，就叫做“联机〞方式或“在线〞方式。
(3)“离线〞方式：假设生产过程设备不直接及计算机相连接，其工作不直承受计算机的控制，而是通过中间记录介质，靠人进展联系并作相应操作的方式，那么叫做“脱机〞方式或“离线〞方式。
3.微型计算机控制系统的硬件由哪几局部组成？各局部的作用是什么？由四局部组成。
(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个局部发出各种命令，同时对被控对象的被控参数进展实时检测及处理。
主机的主要功能是控制整个生产过程，按控制规律进展各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进展监视，使之处于最优工作状态；对事故进展预测和报警；编制生产技术报告，打印制表等等。
(2)输入输出通道：这是微机和生产对象之间进展信息交换的桥梁和纽带。
过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。
过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进展控制的信号。
过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。
(3)外部设备：这是实现微机和外界进展信息交换的设备，简称外设，包括人机联系设备(操作台)、输入输出设备(磁盘驱动器、键盘、打印机、显示终端等)和外存贮器(磁盘)。
第一章1、计算机控制系统是由哪几部分组成的？画出方框图并说明各部分的作用。
答:计算机控制系统由工业控制机、过程输入输出设备和生产过程三部分组成；框图P3。
1）工业控制机主要用于工业过程测量、控制、数据采集、DCS操作员站等方面。
2）PIO设备是计算机与生产过程之间的信息传递通道，在两者之间起到纽带和桥梁的作用。
3）生产过程就是整个系统工作的各种对象和各个环节之间的工作连接。
2、计算机控制系统中的实时性、在线方式与离线方式的含义是什么？为什么在计算机控制系统中要考虑实时性？（1）实时性是指工业控制计算机系统应该具有的能够在限定时间内对外来事件做出反应的特性；在线方式是生产过程和计算机直接相连，并受计算机控制的方式；离线方式是生产过程不和计算机相连，并不受计算机控制，而是靠人进行联系并作相应操作的方式。
（2）实时性一般要求计算机具有多任务处理能力，以便将测控任务分解成若干并行执行的多个任务，加快程序执行速度；在一定的周期时间对所有事件进行巡查扫描的同时，可以随时响应事件的中断请求。
3.计算机控制系统有哪几种典型形式？各有什么主要特点？（1）操作指导控制系统（OIS）优点：结构简单、控制灵活和安全。
缺点：由人工控制，速度受到限制，不能控制对象。
（2）直接数字控制系统(DDC) （属于计算机闭环控制系统）优点：实时性好、可靠性高和适应性强。
（3）监督控制系统（SCC）优点：生产过程始终处于最有工况。
（4）集散控制系统优点：分散控制、集中操作、分级管理、分而自治和综合协调。
（5）现场总线控制系统优点：与DOS相比降低了成本，提高了可靠性。
（6）PLC+上位系统优点：通过预先编制控制程序实现顺序控制，用PLC代替电器逻辑，提高了控制是现代灵活性、功能及可靠性。
附加：计算机控制系统的发展趋势是什么？大规模及超大规模集成电路的发展，提高了计算机的可靠性和性能价格比，从而使计算机控制系统的应用也越来越广泛。
为更好地适应生产力的发展，扩大生产规模，以满足对计算机控制系统提出的越来越高的要求，目前计算机控制系统的发展趋势有以下几个方面。

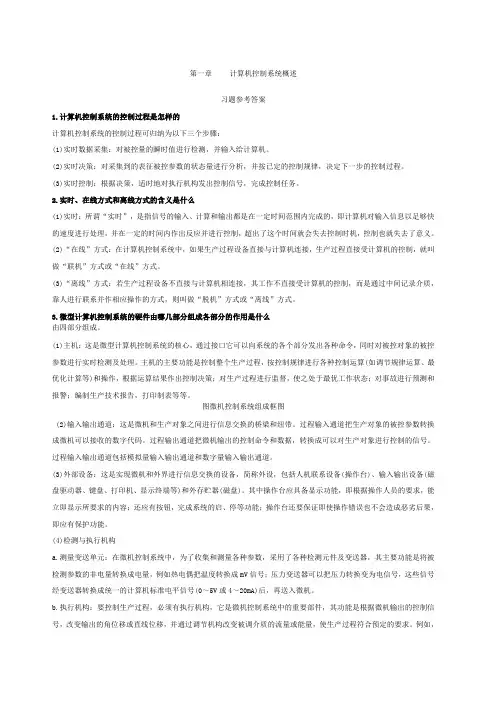

第一章计算机控制系统概述习题参考答案1.计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。
(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。
(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。
2.实时、在线方式和离线方式的含义是什么？(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。
(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。
(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。
3.微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？由四部分组成。
(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。
主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。
图1.1微机控制系统组成框图(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。
过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。
过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。
过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。

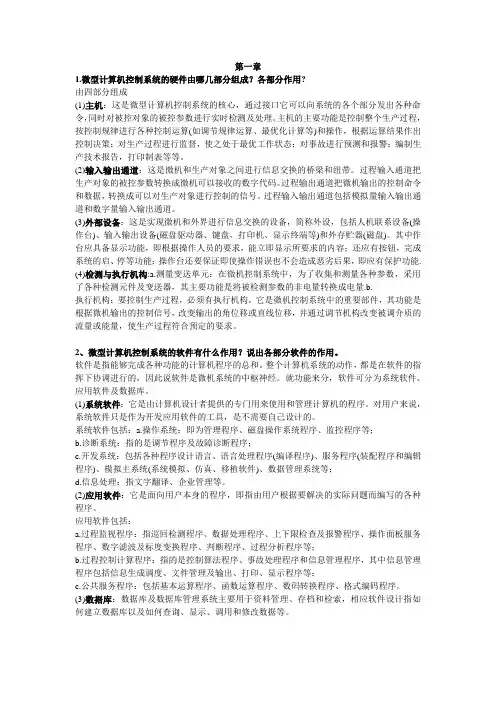

第一章1.微型计算机控制系统的硬件由哪几部分组成？各部分作用?由四部分组成(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。
主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。
(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。
过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。
过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。
过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。
(3)外部设备：这是实现微机和外界进行信息交换的设备，简称外设，包括人机联系设备(操作台)、输入输出设备(磁盘驱动器、键盘、打印机、显示终端等)和外存贮器(磁盘)。
其中作台应具备显示功能，即根据操作人员的要求，能立即显示所要求的内容；还应有按钮，完成系统的启、停等功能；操作台还要保证即使操作错误也不会造成恶劣后果，即应有保护功能.(4)检测与执行机构:a.测量变送单元：在微机控制系统中，为了收集和测量各种参数，采用了各种检测元件及变送器，其主要功能是将被检测参数的非电量转换成电量.b.执行机构：要控制生产过程，必须有执行机构，它是微机控制系统中的重要部件，其功能是根据微机输出的控制信号，改变输出的角位移或直线位移，并通过调节机构改变被调介质的流量或能量，使生产过程符合预定的要求。
2、微型计算机控制系统的软件有什么作用？说出各部分软件的作用。
软件是指能够完成各种功能的计算机程序的总和。
整个计算机系统的动作，都是在软件的指挥下协调进行的，因此说软件是微机系统的中枢神经。
就功能来分，软件可分为系统软件、应用软件及数据库。
(1)系统软件：它是由计算机设计者提供的专门用来使用和管理计算机的程序。

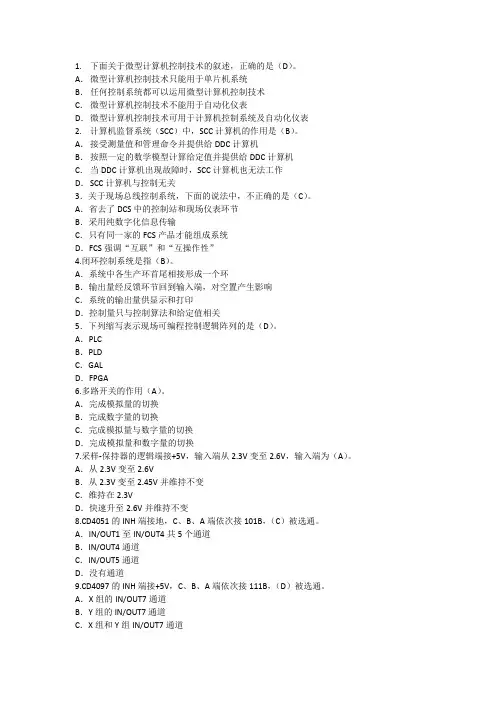

1.下面关于微型计算机控制技术的叙述，正确的是（D）。
A．微型计算机控制技术只能用于单片机系统B．任何控制系统都可以运用微型计算机控制技术C．微型计算机控制技术不能用于自动化仪表D．微型计算机控制技术可用于计算机控制系统及自动化仪表2.计算机监督系统（SCC）中，SCC计算机的作用是（B）。
A．接受测量值和管理命令并提供给DDC计算机B．按照一定的数学模型计算给定值并提供给DDC计算机C．当DDC计算机出现故障时，SCC计算机也无法工作D．SCC计算机与控制无关3．关于现场总线控制系统，下面的说法中，不正确的是（C）。
A．省去了DCS中的控制站和现场仪表环节B．采用纯数字化信息传输C．只有同一家的FCS产品才能组成系统D．FCS强调“互联”和“互操作性”4.闭环控制系统是指（B）。
A．系统中各生产环首尾相接形成一个环B．输出量经反馈环节回到输入端，对空置产生影响C．系统的输出量供显示和打印D．控制量只与控制算法和给定值相关5．下列缩写表示现场可编程控制逻辑阵列的是（D）。
A．PLCB．PLDC．GALD．FPGA6.多路开关的作用（A）。
A．完成模拟量的切换B．完成数字量的切换C．完成模拟量与数字量的切换D．完成模拟量和数字量的切换7.采样-保持器的逻辑端接+5V，输入端从2.3V变至2.6V，输入端为（A）。
A．从2.3V变至2.6VB．从2.3V变至2.45V并维持不变C．维持在2.3VD．快速升至2.6V并维持不变8.CD4051的INH端接地，C、B、A端依次接101B，（C）被选通。
A．IN/OUT1至IN/OUT4共5个通道B．IN/OUT4通道C．IN/OUT5通道D．没有通道9.CD4097的INH端接+5V，C、B、A端依次接111B，（D）被选通。
A．X组的IN/OUT7通道B．Y组的IN/OUT7通道C．X组和Y组IN/OUT7通道D．没有通道10．DAC0832的Vref端接-5V，Iout1接运算放大器异名端，输入为1000000B，输出为（B）。

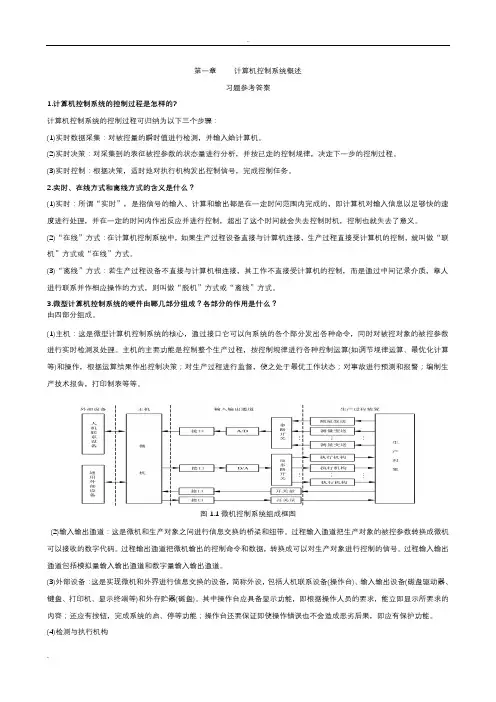

第一章计算机控制系统概述习题参考答案1.计算机控制系统的控制过程是怎样的计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。
(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。
(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。
2.实时、在线方式和离线方式的含义是什么(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。
(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。
(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。
3.微型计算机控制系统的硬件由哪几部分组成各部分的作用是什么由四部分组成。
(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。
主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。
图微机控制系统组成框图(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。
过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。
过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。
过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。
(3)外部设备：这是实现微机和外界进行信息交换的设备，简称外设，包括人机联系设备(操作台)、输入输出设备(磁盘驱动器、键盘、打印机、显示终端等)和外存贮器(磁盘)。

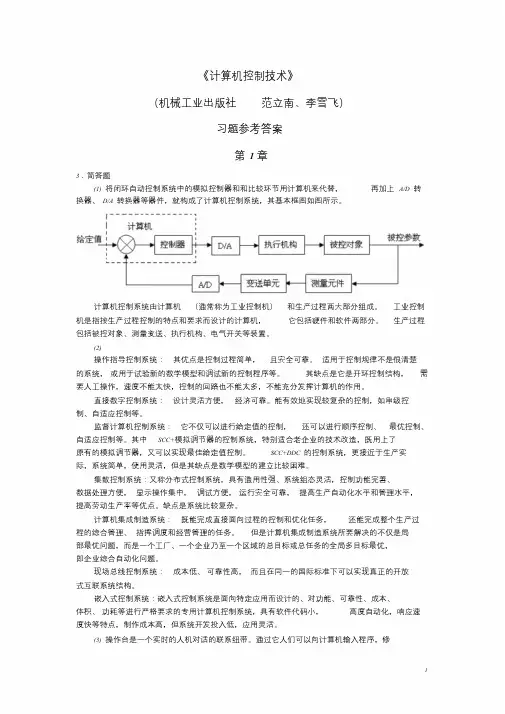

《计算机控制技术》（机械工业出版社范立南、李雪飞）习题参考答案第１章１．填空题（１）闭环控制系统，开环控制系统(２）实时数据采集，实时决策控制,实时控制输出(３）计算机,生产过程(4）模拟量输入通道，数字量输入通道，模拟量输出通道，数字量输出通道（5）系统软件，应用软件2．选择题（1) A(2) B（3) C (4） A （5）B３.简答题（1)将闭环自动控制系统中得模拟控制器与与比较环节用计算机来代替，再加上A/D 转换器、D／Ａ转换器等器件，就构成了计算机控制系统，其基本框图如图所示.计算机控制系统由计算机（通常称为工业控制机）与生产过程两大部分组成。
工业控制机就是指按生产过程控制得特点与要求而设计得计算机,它包括硬件与软件两部分。
生产过程包括被控对象、测量变送、执行机构、电气开关等装置。
（2）操作指导控制系统:其优点就是控制过程简单，且安全可靠。
适用于控制规律不就是很清楚得系统，或用于试验新得数学模型与调试新得控制程序等。
其缺点就是它就是开环控制结构,需要人工操作,速度不能太快，控制得回路也不能太多，不能充分发挥计算机得作用。
ﻩ直接数字控制系统:设计灵活方便，经济可靠。
能有效地实现较复杂得控制，如串级控制、自适应控制等。
监督计算机控制系统:它不仅可以进行给定值得控制，还可以进行顺序控制、最优控制、自适应控制等。
其中SCC+模拟调节器得控制系统，特别适合老企业得技术改造,既用上了原有得模拟调节器，又可以实现最佳给定值控制。
SCＣ+ＤDC得控制系统，更接近于生产实际,系统简单,使用灵活,但就是其缺点就是数学模型得建立比较困难.集散控制系统：又称分布式控制系统,具有通用性强、系统组态灵活，控制功能完善、数据处理方便，显示操作集中，调试方便，运行安全可靠，提高生产自动化水平与管理水平，提高劳动生产率等优点.缺点就是系统比较复杂。
计算机集成制造系统:既能完成直接面向过程得控制与优化任务,还能完成整个生产过程得综合管理、指挥调度与经营管理得任务.但就是计算机集成制造系统所要解决得不仅就是局部最优问题,而就是一个工厂、一个企业乃至一个区域得总目标或总任务得全局多目标最优，即企业综合自动化问题.现场总线控制系统：成本低、可靠性高，而且在同一得国际标准下可以实现真正得开放式互联系统结构。
《计算机控制技术》习题解答 第一章 1.1什么是计算机控制系统？计算机控制系统由哪几部分组成？ 答：计算机控制系统就是利用计算机（通常称为工业控制计算机，简称工业控制机）来实现生产过程自动控制的系统。 计算机控制系统的组成：计算机控制系统由计算机（工业控制机）和生产过程两大部分组成。 1.2、微型计算机控制系统的特点是什么？ 微机控制系统与常规的自动控制系统相比，具有如下特点： a.控制规律灵活多样，改动方便 b.控制精度高，抑制扰动能力强，能实现最优控制 c.能够实现数据统计和工况显示，控制效率高 d.控制与管理一体化，进一步提高自动化程度 1.3 计算机控制系统结构有哪些分类？指出这些分类的结构特点和主要应用场合。 答： （1）操作指导控制系统 优点：结构简单，控制灵活，安全。 缺点：由人工操作，速度受到限制，不能控制多个对象。 （2）直接数字控制系统（DDS） 优点：实时性好，可靠性高，适应性强。 （3）监督控制系统（SCC） 优点：生产过程始终处于最优工况。 （4）分散控制系统（DCS） 优点：分散控制、集中操作、分级管理、分而自治和综合协调。 （5）现场总线控制系统（FCS） 优点：与DCS相比，降低了成本，提高了可靠性。国际标准统一后，可实现真正的开放式互联系统结构。 1.4.计算机控制系统的控制过程是怎样的? 计算机控制系统的控制过程可归纳为以下三个步骤： (1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。 (2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。 (3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。 1.5.实时、在线方式和离线方式的含义是什么？ 答：所谓实时，是指信号的输入、计算和输出都要在一定的时间范围内完成，亦即计算机对输入信息，以足够快的速度进行控制，超出了这个时间，就失去了控制的时机，控制也就失去了意义。 在计算机控制系统中，生产过程和计算机直接连接，并受计算机控制的方式称为在线方式或联机方式；生产过程不和计算机相连，且不受计算机控制，而是靠人进行联系并做相应操作的方式称为离线方式或脱机方式。 1.6 操作指导、DDC和SCC系统的工作原理如何？它们之间有何区别和联系？ (1)操作指导控制系统：在操作指导控制系统中，计算机的输出不直接作用于生产对象，属于开环控制结构。计算机根据数学模型、控制算法对检测到的生产过程参数进行处理，计算出各控制量应有的较合适或最优的数值，供操作员参考，这时计算机就起到了操作指导的作用。其原理框图如图1.2所示。
图1.2操作指导控制系统原理框图 (2)直接数字控制系统(DDC系统)：DDC(Direct Digital Control)系统就是通过检测元件对一个或多个被控参数进行巡回检测，经输入通道送给微机，微机将检测结果与设定值进行比较，再进行控制运算，然后通过输出通道控制执行机构，使系统的被控参数达到预定的要求。DDC系统是闭环系统，是微机在工业生产过程中最普遍的一种应用形式。其原理框图如图1.3所示。
图1.3 DDC系统原理框图 (3)计算机监督控制系统(SCC系统)：SCC(Supervisory Computer Control)系统比DDC系统更接近生产变化的实际情况，因为在DDC系统中计算机只是代替模拟调节器进行控制，系统不能运行在最佳状态，而SCC系统不仅可以进行给定值控制，并且还可以进行顺序控制、最优控制以及自适应控制等。SCC系统的原理框图如图1.4所示。
图1.4 SCC系统原理框图 SCC是操作指导控制系统和DDC系统的综合与发展。 1.7 计算机控制系统的发展趋势是什么？ 计算机控制将在以下方面得到发展：（1）推广应用成熟的先进技术，普及应用可编程序控制器（PLC），广泛使用智能调节器，采用新型的DCS和FCS；（2）大力研究和发展智能控制系统。当前最流行的控制系统有：分级递阶智能控制系统，模糊控制系统，专家控制系统，学习控制系统，神经控制系统。 1． 以工业PC 为基础的低成本工业控制自动化将成为主流 2． PLC在向微型化、网络化发展 3． 面向测控管一体化设计的DCS系统 4． 控制系统正在向现场总线（FCS）方向发展 5． 计算机控制软件正向先进控制方向发展 6． 第二章 2.1 什么是过程通道？过程通道有哪些分类？ 过程通道是在计算机和生产过程之间设置的信息传送和转换的连接通道。 按信息传递的方向来分，过程通道可分为输入过程通道和输出过程通道；按所传递和交换的信息来分，过程通道又可分为数字量过程通道和模拟量过程通道。 2.2 数字量过程通道由哪些部分组成？各部分的作用是什么？ 数字量过程通道包括数字量输入通道和数字量输出通道。 数字量输入通道主要由输入缓冲器、输入调理电路、输入地址译码电路、并行接口电路和定时计数电路等组成。数字量输出通道主要由输出锁存器、输出驱动电路、输出口地址译码电路等组成。其中：输入调理电路将来自控制装置或生产过程的各种开关量，进行电平转换，将其通断状态转换成相应的高、低电平，同时还要考虑对信号进行滤波、保护、消除触点抖动，以及进行信号隔离等问题。 2.3 简述两种硬件消抖电路的工作原理。 采用积分电路的硬件消抖电路，首先利用积分电路将抖动的高频部分滤出，其次利用施密特触发器整形。 采用RS触发器的硬件消抖电路，主要是利用RS触发器的保持功能实现消抖。 2.4 简述光电耦合器的工作原理及在过程通道中的作用。 光电耦合器由封装在一个管壳内的发光二极管和光敏三极管组成，如下图所示。输入电流流过二极管时使其发光，照射到光敏三极管上使其导通，完成信号的光电耦合传送，它在过程通道中实现了输入和输出在电气上的完全隔离。
光电耦合器电路图 2.5 模拟量输入通道由哪些部分组成？各部分的作用是什么？ 模拟量输入通道一般由I/V变换、多路转换器、采样保持器、A/D转换器、接口及控制逻辑电路组成。 (1)I/V变换：提高了信号远距离传递过程中的抗干扰能力，减少了信号的衰减，为与标准化仪表和执行机构匹配提供了方便。 (2)多路转换器：用来切换模拟电压信号的关键元件。 (3)采样保持器：A/D转换器完成一次A/D转换总需要一定的时间。在进行A/D转换时间内，希望输入信号不再变化，以免造成转换误差。这样，就需要在A/D转换器之前加入采样保持器。 (4)A/D转换器：模拟量输入通道的任务是将模拟量转换成数字量，能够完成这一任务的器件，称为之模/数转换器(Analog/Digital Converter，简称A/D转换器或ADC)。
2.6 对理想多路开关的要求是什么？ 理想的多路开关其开路电阻为无穷大，其接通时的导通电阻为零。此外，还希望切换速度快、噪音小、寿命长、工作可靠。 2.7 采样保持器有什么作用？试说明保持电容的大小对数据采集系统的影响。 采样保持器的作用：A/D转换器完成一次A/D转换总需要一定的时间。在进行A/D转换时间内，希望输入信号不再变化，以免造成转换误差。这样，就需要在A/D转换器之前加入采样保持器。 保持电容对数据采集系统采样保持的精度有很大影响。保持电容值小，则采样状态时充电时间常数小，即保持电容充电快，输出对输入信号的跟随特性好，但在保持状态时放电时间常数也小，即保持电容放电快，故保持性能差；反之，保持电容值大，保持性能好，但跟随特性差。 2.8 在数据采样系统中，是不是所有的输入通道都需要加采样保持器？为什么？ 不是，对于输入信号变化很慢，如温度信号；或者A/D转换时间较快，使得在A/D转换期间输入信号变化很小，在允许的A/D转换精度内，就不必再选用采样保持器。 2.9 A/D转换器的结束信号有什么作用？根据该信号在I/O控制中的连接方式，A/D转换有几种控制方式？它们在接口电路和程序设计上有什么特点？ A/D转换器的结束信号的作用是用以判断本次AD转换是否完成。 常见的A/D转换有以下几种控制方式，各自特点如下 •延时等待法:EOC可不和I/O口连接，程序设计时，延时大于ADC转换时间后，取数据。 •保持等待法:EOC与READY相连,EOC无效时,自动插入等待状态。直至EOC有效时，取数据。 •查询法: EOC可以和任意I/O口连接，程序设计时，反复判断EOC是否有效，直至EOC有效时，取数据。 •中断响应法: EOC与外部中断相连，AD转换结束后,发中断申请,在中断服务程序中取数据。 2.10 假设被测温度变化范围为0oC～1200oC，如果要求误差不超过0.4oC，应选用分辨率为多少位的A/D转换器？
选择依据：124.0120012logn 2.11 设计8路模拟量采集系统。请画出接口电路原理图，并编写相应的8路模拟量数据采集程序。 本例给出用8031、DAC0809设计的数据采集系统实例。 把采样转换所得的数字量按序存于片内RAM的30H~37H单元中。采样完一遍后停止采集。其数据采集的初始化程序和中断服务程序如下： 初始化程序：MOV R0，#30H ；设立数据存储区指针 MOV R2，#08H ；设置8路采样计数值 SETB IT0 ；设置外部中断0为边沿触发方式 SETB EA ；CPU开放中断SETB EX0 ；允许外部中断0中断 MOV DPTR，#FEF8H ；送入口地址并指向IN0 LOOP： MOVX @DPTR，A ；启动A/D转换，A的值无意义 HERE： SJMP HERE ；等待中断 中断服务程序： MOVX A，@DPTR ；读取转换后的数字量 MOV @R0，A ；存入片内RAM单元 INC DPTR ；指向下一模拟通道 INC R0 ；指向下一个数据存储单元 DJNZ R2，INT0 ；8路未转换完，则继续 CLR EA ；已转换完，则关中断
