化妆品的使用性能评价 好的化妆品应该使消费者能够长期安全地连续使用，并有好的感观质量。当消费者对产品的内在质量缺乏必要的检验手段和知识时，感官质量就显得非常重要，外观新颖美观的包装和香气迷人的化妆品，消费者便乐于购买。外观好的化妆品，如果内在质量较差，消费者只能购买一次，而内在质量非常好的化妆品，虽然外包装差些，但消费者仍然乐于长期使用。化妆品的内在质量主要指产品的稳定性、使用性和有效性。 质量是化妆品稳定性最可信赖的依据，它包括设计质量和制造质量。 设计质量在研制时可通过对产品的稳定性试验（如耐热、耐寒试验或日光贮存，观察其颜色、香气、形体的变化和强化试验）来确定产品保质期内的稳定性。影响稳定性的因素主要是微生物污染。 制造质量是实际的商品质量，也是设计质量的验证。 稳定性评价 从热力学的角度，膏霜类化妆品和乳液类化妆品均是不稳定的体系，产品的稳定性和货架寿命是产品的质量标志。 使用性评价 化妆品直接涂敷于皮肤、头发时会产生不同的感觉，这种感官的使用效果只能靠人的感觉器官进行测试。使用感的评价对消费者来说是对产品使用时的直接感受。不同类型产品的使用性能评价将在接下来的几篇文章中具体阐述。 洁肤产品 （1）洁面乳、洗面奶等乳液型产品 ①产品必须具有一定的流动性，瓶装产品应易于倒出。且倒出的（或挤出的）乳液表面光滑、乳化均匀。用食指、中指和拇指拈取一些产品反复揉搓，应感觉细腻。 ②在手背皮肤上预先涂上一些彩妆化妆品，如粉底、粉饼或胭脂等，将乳液倒少许在手背上，按摩一会儿，用纸巾擦去乳液，应能有效卸妆。亦可水洗后观察。 ③质量好的洁肤乳液使用后不应有紧绷感，且有一定的护肤作用。
水泥混凝土路面基层的作用是什么［工程施工技术］收藏转发 至天涯微博 悬赏点数10该提问已被关闭6个回答 匿名提问2009-01-06 23:22:10 水泥混凝土路面基层的作用是什么 防护加固作用，符： 水泥混凝土路面面层混凝土的施工工艺 混凝土板的施工工艺为安装模板、安设传力杆、混凝土拌和与运输、混凝土摊铺和振捣、表面修整、接缝处理、混凝土养护和填缝。 1、安装模板 模板宜采用钢模板，弯道等非标准部位以及小型工程也可采用木模板。模板应无损伤， 有足够的强度，内侧和顶、底面均应光洁、平整、顺直，局部变形不得大于3mm，振捣时模板横向最大挠曲应小于4mm，高度应与混凝土路面板厚度一致，误差不超过±mm，纵缝模板平缝的拉杆穿孔眼位应准确，企口缝则其企口舌部或凹槽的长度误差为钢模板±m m，木模板塑mm。 2、安设传力杆 当侧模安装完毕后，即在需要安装传力杆位置上安装传为杆。 当混凝土板连续浇筑时，可采用钢筋支架法安设传力杆。即在嵌缝板上预留园孔，以便传力杆穿过，嵌缝板上面设木制或铁制压缝板条，按传力杆位置和间距，在接缝模板下部做成倒U形槽，使传力杆由此通过，传力杆的两端固定在支架上，支架脚插入基层内。 当混凝土板不连续浇筑时，可采用顶头木模固定法安设传为杆。即在端模板外侧增加一块定位模板，板上按照传为杆的间距及杆径、钻孔眼，将传力杆穿过端模板孔眼，并直至外侧定位模板孔眼。两模板之间可用传力杆一半长度的横木固定。继续浇筑邻板混凝土时，拆除挡板、横木及定位模板，设置接缝板、木制压缝板条和传力杆套管。 3、摊铺和振捣
对于半干硬性现场拌制的混凝土一次摊铺容许达到的混凝土路面板最大板厚度为 22 24cm ；塑性的商品混凝土一次摊铺的最大厚度为26cm 。超过一次摊铺的最大厚度时， 应 分两次摊铺和振捣，两层铺筑的间隔时间不得超过3Omin ，下层厚度约大于上层，且下层厚度为 3/5 。每次混凝土的摊铺、振捣、整平、抹面应连续施工，如需中断，应设施工缝，其位置应在TRANBBS 设计规定的接缝位置。振捣时，可用平板式振捣器或插入式振捣器。 施工时，可采用真空吸水法施工。其特点是混凝土拌合物的水灰比比常用的增大5%?10% ，可易于摊铺、振捣，减轻劳动强度，加快施工进度，缩短混凝土抹面工序，改善混凝土的抗干缩性、抗渗性和抗冻性。施工中应注意以下几点: 1) 真空吸水深度不可超过30cm 。 2) 真空吸水时间宜为混凝土路面板厚度的1.5 倍(吸水时间以min 计，板厚以cm 计)。 3) 吸垫铺设，特别是周边应紧贴密致。开泵吸水一般控制真空表lmin 内逐步升高到4 00?500mmHg，最高值不宜大于650?700mgHg，计量出水量达到要求。关泵时，亦逐渐减少真空度，并略提起吸垫四角，继续抽吸10?15s，以脱尽作业表面及管路中残余水。 4) 真空吸水后，可用滚杠或振动梁以及抹石机进行复平，以保证表面平整和进一步增强板面强度的均匀性。 4、接缝施工 纵缝应根据设计文件的规定施工，一般纵缝为纵向施工缝。拉杆在立模后浇筑混凝土之前安设，纵向施工缝的拉杆则穿过模板的拉杆孔安设，纵缝槽宜在混凝土硬化后用锯缝机锯切；也可以在浇筑过程中埋人接缝板，待混凝土初凝后拔出即形成缝槽。 锯缝时，混凝土应达到5?10Mpa 强度后方可进行，也可由现场试锯确定。横缩缝宜在混凝土硬结后锯成，在条件不具备的情况下，也可在新浇混凝土中压缝而成。 锯缝必须及时，在夏季施工时，宜每隔3? 4 块板先锯一条，然后补齐；也允许每隔3?4块板先压一条缩缝，以防止混凝土板未锯先裂。 横胀缝应与路中心线成90°，缝壁必须竖直，缝隙宽度一致，缝中不得连浆，缝隙下部设胀缝板，上部灌封缝料。胀缝板应事先预制，常用的有油浸纤维板(或软木板)、海绵橡胶

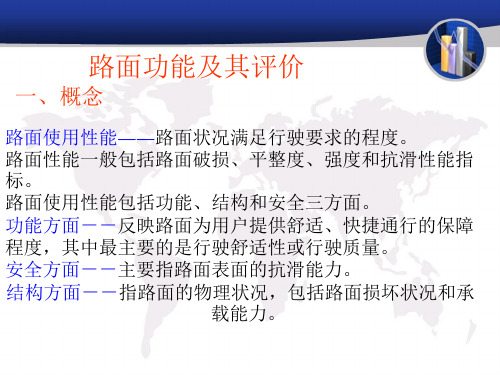

水泥混凝土路面优缺点 近年来，高等级公路的发展十分迅速，随着公路的高等级化以及较大的交通密度，较多的超大吨位车辆和较高的行车速度势必对路面提出较高的设计标准和更严格的施工质量要求，尤其是水泥混凝土路面，往往造价较高，且维修养护比较困难。拟将水泥混凝土路面的优缺点发表一下个人的观点： 一、水泥混凝土路面的优点 一）刚度大，承载能力强 混凝土路面板弹性模量在（3～5）×104Mpa之间，标准10t轴载下，实测仅为0.04Mpa压力，这使其对基层的承载力要求相对较低，适应在稳定基层上的大交通量和重载交通的高速公路、国道、省道、机场、厂矿道路上使用。在土基承载力小的轻交通量的乡村道路、停车场可直接将水泥混凝土路面铺筑于土基上。 二）耐久性、耐高温性强 水泥混凝土路面的耐水性好，能够较好的使用在降雨量较大的地区和在短期浸水的过水路面上，在洪水短期淹没条件下，可照常通行。 水泥混凝土路面耐高温性强，不会像沥青路面那样，在持续高温下产生严重影响平整度和行车质量的车辙或壅包。 三）抗弯拉强度高、疲劳寿命长
弯拉强度≥5.5Mpa、抗压强度≥35Mpa的强度合格混凝土面板在标准轴载的应力强度比下，疲劳寿命长，可达到500～1000万次弯曲疲劳循环。 四）刚性路面耐候性、耐久性优良 在正确设计和保证施工质量条件下，水泥混凝土刚性路面的耐候性、抗冻性、抗滑性和耐磨性等耐久性优良。水泥水化产生的脱贝莫来石是自然自有的岩石品种之一，混凝土全部是无机材料，它仅有风化问题，但没有沥青等有机材料的老化问题，而风化是老化时间的100倍。 五）刚性路面平整度衰减慢、高平整度维持时间长 刚性路面只要施工平整度好，基层抗冲刷性高，其良好平整度的衰变很慢，优良平整度的保持年限将比柔性路面长得多。 六）粗集料磨光值和磨耗值的要求低、集料易得 除非建造表面裸石路面，水泥混凝土路面对粗集料的磨光值和磨耗值的要求相对较低。可使用的粗集料岩石种类范围广泛、集料易得。 七）水泥混凝土路面更环保 当水流经或渗透过水泥混凝土天然材料时，路面的水对周围土壤和地下水无污染，是环保型路面类型，同时，可在水泥混凝土路面中使用粉煤灰，具有良好的环保效益。 八）可不设路缘石
简析水泥混凝土路面配合比设计重要性(一) 【摘要】水泥混凝土路面因受车辆荷载的冲击摩擦和反复弯曲等作用,同时还受温度、湿度反复变化的影响,因此路面应具有较高的抗弯拉强度、良好的耐磨性能和尽可能小的胀缩性。这就要有良好配合比设计,才能达到这样的要求,本文通过阐述混凝土组成材料对路面质量的影响,了解水泥混凝土路面配合比设计重要性。 【关键词】混凝土组成材料配合比重要性 一、前言 随着我国西部大开发战略的进一步实施,我省经济建设的快速发展,特别是公路建设得到了迅猛发展,尤其水泥混凝土路面发展迅速。尽管水泥混凝土路面一次性投资大,但它具有高强耐磨、耐久、养护费用低、使用寿命长、车行速度高等优点,使混凝土路面近几年来发展很快,特别是大交通量的公路和城市道路,通村公路等更多地采用水泥混凝土路面。 水泥混凝土路面因受车辆荷载的冲击摩擦和反复弯曲等作用,同时还受温度、湿度反复变化的影响,因此路面应具有较高的抗弯拉强度、良好的耐磨性能和尽可能小的胀缩性。而影响上述性能的因素是多方面的,有原材料性能的波动、混凝土养护的好坏、施工工艺的优劣、施工管理水平及施工温度、湿度的影响等, 二、混凝土原材料对路面质量影响 1.水泥 混凝土路面的性能在很大程度上取决于水泥的性能,水泥根据矿物组成的不同而有许多种类,因此应选用安定性合格、强度高、干缩小、耐磨和抗冻较好的水泥。就品种而言,应选用质量稳定的普通硅酸盐水泥,水泥的标号应根据道路等级、强度要求选用。水泥用量的多少直接影响混凝土质量,水泥过多过少都不利于混凝土质量,因此配合比设计的第一个重点就是水泥用量的确定。 2.细集料 细集料对混凝土的强度及混凝土路面的耐磨性有较大的影响。如压槽、拉槽、刻槽等都是通过表面层形成的线状槽来实现的。如果砂子的耐磨性差,与水泥胶结能力不好,路面的耐磨性和耐久性就会变差。据资料介绍,当砂中石英含量大于三分之一时,路面的耐磨性能明显增强。其次是砂子的颗粒级配及粗细程度。砂子的颗粒级配表示大小颗粒砂的搭配情况,混凝土或砂浆中砂的空隙是由水泥来填充的,为达到节约水泥、提高强度和耐久性,应尽量减少砂粒之间的空隙。良好的级配应有较多的粗颗粒,同时配有适当的中颗粒及少量细颗粒填充其空隙。 3.粗集料 粗集料是混凝土的主要组成部分,也是影响强度的重要因素之一。粗集料对强度的影响取决于集料的表面特征、颗粒级配及其力学性能。 (1)颗粒级配。石子级配好坏对节约水泥和保证混凝土具有良好的和易性有很大关系。粗集料应具有较好的颗粒间的搭配,以减少空隙率,增强混凝土密实性。粗集料的颗粒级配采用筛分法测定,连续级配石子颗粒呈连续性,用连续级配的集料配制的混凝土混合料,其和易性较好,不易发生分层离析现象。 (2)强度。为保证混凝土的强度要求,粗集料都必须是质地致密、具有足够的强度。当混凝土受荷后,在集料与砂浆界面处产生拉应力和剪应力。当界面有保障时,集料颗粒所受的应力要比砂浆大,如果集料强度不高,混凝土可能因集料的破坏而破坏;另一方面,如果集料强度过高,会使界面拉应力增大,从而降低粘结强度,因此集料的强度与界面粘结强度的优化匹配对提高混凝土强度具有实际意义。一般集料强度是混凝土强度的2-3倍比较合适。 (3)表面特征。粗集料的粒形、表面结构主要影响集料与砂浆的界面粘结强度,从而影响混凝土的强度。石子粒径大,其表面积随之减少,因此保证一定厚度的润滑层所需的水泥砂浆的数量也相应减少,所以石子最大粒径在条件许可下,应尽量选用大些的。但在一定条件下增加粗
中华人民共和国国家标准 GB／T16260—1996 idt ISO／IEC9126：1991 信息技术软件产品评价质量特性及其使用指南 Information technology-software product evaluation－Quality characteristics and guidelines for their use ----------------------------------------------------------- 1.范围 本标准定义了六个特性，它们以最小的重迭描述了软件质量。这些特性可以作为进一步细化和描述软件质性的基线。本际准描述了如何使用质量特性来评价软件质量。 本标准正文不规定子特性和度量以及有关测量（masurement）、评级（rating）和评估（asscssment）的方法。本际准符合GB／T 6583－92的质量定义。 注：在附录A中提供了子特性定义的建议，供参考。 本标准的特性定义和相关的质量评价过程模型适用于对软件产品质量需求的确 定以及在软件生存期中对软件产品质量的评价。 这些特性运用于各种软件，包括固件中的计算机程序和数据。 本标准供获取（acquisition）、开发（development）、使用（use）、支持（support）、维护（maintenancen）或评审（audit）软件的那些人所使用。 2.引用标准 下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订.使用本标准的各方应探讨使用下列标准最新版本的可能性。． GB/T 6583－92质量术语（idt ISO 84O2：1986） 部分：系统开发2O第词汇信息技术1990 ：2O－ISO/IEC 2382． 3.定义 下列定义适用于本标准 3.1发评估assessment 为了确定一特定的软件模块、软件包或软件产品是验收合格还是发布，把特定的已成文的评估准则应用到该软件模块、软件包或软件产品上去的活动。 3.2特征features 特征是一软件产品的可识别的性质，该性质与质量特性相关。
水泥混凝土路面施工工艺 Prepared on 22 November 2020
水泥混凝土路面施工工艺 1、施工准备 1）、基层验收：基层表面应平整，表面高程、横坡度、宽度、平整度、密实度及强度等应符合设计要求，有现场监理工程师工序验收的合格签认。混凝土面层施工前应对基层做全面检查，建立严格的交接制度。 2）、拌合站人员、配套机械设备、材料、原材料试验设备及人员都已齐备。经试拌、生产的混凝土符合要求。 3）、施工设备：混凝土施工现场配置三辊轴摊铺机、运输设备、测量仪器等。 4）、砂石料准备：砂子要求含泥量不超过3%，细度模数大于，级配良好；石子要求级配良好，针片状含量控制在10%以内，最大粒径控制在30mm以内。 5）、水泥准备：宜用终凝时间不超过6h的普通硅酸盐水泥，结块水泥严禁使用。 6）、混凝土配合比：选择合适的混凝土配合比和外加剂，对所选用的砂石料、水、水泥抽检取样，进行试配，制作试样，根据试件养护7天的抗压强度，得出试配结果，做为控制指标（附后）。 7）、混凝土的运输：混凝土采用自卸车进行运输，车厢要求平整、光滑、严密、不漏浆，使用前后冲洗干净。混凝土拌和料在搅拌机出料后，蓬布覆盖并运输过程中防颠簸导致离析，运至现场
浇筑的时间最长不超过1小时，在气温30-35摄氏度时最长时间不得超过45分钟。运到浇筑地点的混凝土，应具有符合规范要求的坍落度和均匀性。车辆倒车及卸料时，设专人进行指挥,分多堆进行卸料，卸料到位后运输车迅速离开现场。 2、支立模板 支立模板：模板采用槽钢，槽钢高度与砼高度相同。每米模板应设置1处支撑固定装置。横向施工缝端模板应按设计规定的传力杆直径和间距设置传力杆插入孔和定位套管。两边缘传力杆到自由边距离不宜小于150mm。每米设置一个垂直固定孔套。按照事先分好的板块铺设模板，模板安装稳固、直顺、平整、无扭曲，相邻模板连接应紧密平顺，不得有底部漏浆、前后错茬、高低错台等现象。模板应能承受摊铺、振实、整平设备的负载进行、冲击和震动时不发生移位。严禁在基层上挖槽，嵌入暗转模板。 模板安装检验后，与混凝土拌合物接触的表面应涂抹脱模剂，接头应粘贴胶带或塑料薄膜等密封。 模板上顶高程为混凝土路面高程。采用水准仪测量控制，控制模板顶面高程在允许范围内。 调试摊铺机械，依据路面宽度和规范要求协同监理和业主现场划分摊铺宽度。普通混凝土面板采用矩形，其纵向和横向接缝应垂直相交，纵缝两侧的横缝不得相互错位。纵缝应直顺。 施工工艺详见工程施工工艺框 三辊轴机组铺筑
水泥混凝土路面的使用现状和发展前景 摘要通过对水泥混凝土路面与沥青混凝土路面进行比较,指出水泥混凝土路面在我国的应用优势,介绍道路混凝土的特点、水泥混凝土路面的种类、材料要求和施工工艺,分析国内外公路路面的使用现状,并结合我国国情,对水泥混凝土的发展方向做初步探索。 关键词水泥混凝土;沥青混凝土;特点;现状;发展 以水泥混凝土为主要材料做面层的路面,简称水泥混凝土路面。水泥混凝土路面在我国开始使用时间较早,应用范围很广,高速公路、城市道路、机场跑道、车站码头、乡间道路等处均铺设水泥混凝土路面。我国是水泥生产大国,特别是近年来水泥市场产大于销,形成买方市场,在这种情况下,发展水泥混凝土路面有着良好的经济效益和社会效益。在基础设施建设中,沥青混凝土路面越来越多地使用在交通基础设施中。在人们的传统的观念里,很多人认为沥青路面比水泥路面更经济、更舒适,对水泥混凝土路面产生了怀疑甚至否定,但综合考虑路面的施工养护以及环保因素后,水泥混凝土路面更具有优势和发展前景。 1国内外水泥混凝土路面的发展现状 随着作用于交通基本设施上的荷载越来越大,美国已把国内30%的高速公路建成了水泥混凝土路面;加拿大魁北克省在加拿大水泥混凝土高速公路中约占4%。在欧洲,比利时是使用水泥混凝土路面最多的国家,约50%的高速公路是水泥混凝土路面,绝大多数水泥混凝土路面使用现状达到了设计要求。用水泥混凝土加铺旧路面在比利时也是常用的方法。特别是德国的水泥混凝土路面表现出非常卓越的长期使用性能。在我国的高等级公路中水泥混凝土路面(高速公路和一级公路)约占25%,二级以下公路所占比例约为40%。由于现代公路交通的车流量和荷载进一步增大,渠化程度进一步提高,沥青混凝土路面将面临着严峻的考验,其中很大一部分沥青混凝土路面建成通车后不久,短的几个月,长的也不过3～4年就出现车辙、开裂等破坏,需进行大面积维修或罩面,既影响了交通运输,又造成了极大的经济损失。 2道路水泥混凝土的特点 由于道路水泥混凝土路面所处的使用条件、环境和所承受的外力的特殊性,对道路水泥混凝土的性能也就有特殊的要求。 1)抗折强度高。道路水泥混凝土的破坏是由于弯拉应力引起的。严格来说,用普通混凝土铺筑的路面不能满足道路使用的特点,不利于道路的使用,降低了路面的使用寿命。道路水泥混凝土的要求中引人一个“脆性系数”的指标B,即(28天抗压强度)/(28抗折强度),要求B小于6.5。2)耐磨耗。道路水泥混凝土在使用过程中一般将承受百万次乃至干万次车辆反复荷载的磨耗作用。3)胀缩性小。道路水泥混凝土路面以薄板的形式暴露于大自然中,经受不同季节带来几十度温度变
检验报告 委托单位：市大东建筑总公司 检测项目： 4.5Mpa路面混凝土配合比设计
报告日期：2014年7月18日 中心实验室名称：呼伦贝尔市公路勘测规划设计有限公司中心实验室地址：呼伦贝尔市海拉尔区扎兰屯路71号 邮编：021008 ：（0470）3998512 水泥混凝土路面抗弯拉强度 4.5MPa配合比设计书 一、材料说明： 原材料: 水泥采用海拉尔蒙西复合硅酸盐（P.C 32.5）水泥；砂采用海拉尔河砂场中砂，细度模数为 2.87，表观密度为2.496g/cm3；碎石采用哈克南碎石场（ 4.75-31.5mm）合成级配，其中：碎石10-20mm 掺量为40%，20-40mm 掺量为60%；水采用自来水；原材料检测详见试验报告。 编制依据：《公路水泥混凝土路面施工技术规》JTG F30-2003及《公路水泥混凝土路面设计规》JTGD40-2002，设计抗折强度 4.5Mpa中等交通。 二、计算水泥混凝土配制强度(fc) 1）fc=fr/1-1.04cv+ts =4.5/1-1.04ⅹ0.15+0.46ⅹ8% =5.12Mpa Fc-配制28 天弯拉强度的均值（Mpa） Fr-设计弯拉强度标准值（Mpa）
cv-按表取值0.15 s-无资料的情况下取值8% t- 按表取值0.46 2）水灰比(W/C)的计算 W/C=1.5684/（fc+1.0097-0.3595fs）= 0.44 Fs-水泥实测28 天抗折强度（Mpa） 3）查表确定砂率(βs )＝34% 4）确定单位用水量(mwo) 根据施工条件出机坍落度宜控制在10―50mm 查表mwo =170 kg/m3 5）确定单位水泥用量(mco) C0=(c/w)wo=170/0.44=386 kg/m3 6）计算粗集料用量（mgo）、细集料用量（mso） 将上面的计算结果带入式中 mco+mwo+mso+ mgo＝2450 βs＝mso÷（mso+ mgo）×100 砂（mso）用量为644 kg/m3，碎石（mgo）用量1250 kg/m3； (1)初步配合比为: 水泥：碎石：砂＝386：1250:644: ＝1：3.24：1.67 水灰比＝0.4 4 (2)调整工作性，提出基准配合比
1K411013水泥混凝土路面的构造 水泥混凝土路面结构的组成包括路基（详见1K411012条）、垫层、基层以及面层。 城镇沥青路面道路结构由面层、基层和路基组成。 一、构造特点 （一）垫层 在温度和湿度状况不良的环境下，水泥混凝土道路应设置垫层，以改善路面的使用性能。（1）在季节性冰冻地区，道路结构设计总厚度小于最小防冻厚度要求时，根据路基干湿类型和路基填料的特点设置垫层；其差值即是垫层的厚度。水文地质条件不良的土质路堑，路基土湿度较大时，宜设置排水垫层。路基可能产生不均匀沉降或不均匀变形时，宜加设半刚性垫层。 （2）垫层的宽度应与路基宽度相同，其最小厚度为150mm。 （3）防冻垫层和排水垫层宜采用砂、砂砾等颗粒材料。半刚性垫层宜采用低剂量水泥、石灰等无机结合稳定粒料或土类材料。 （二）基层 ※（1）水泥混凝土道路基层作用：防止或减轻由于唧泥产生板底脱空和错台等病害；与垫层共同作用，可控制或减少路基不均匀冻胀或体积变形对混凝土面层产生的不利影响；为混凝土面层提供稳定而坚实的基础，并改善接缝的传荷能力。 ※（2）基层材料的选用原则：根据道路交通等级和路基抗冲刷能力来选择基层材料。特重交通宜选用贫混凝土、碾压混凝土或沥青混凝土；重交通道路宜选用水泥稳定粒料或沥青稳定碎石；中、轻交通道路宜选择水泥或石灰粉煤灰稳定粒料或级配粒料。湿润和多雨地区，繁重交通路段宜采用排水基层。 （3）基层的宽度应根据混凝土面层施工方式的不同，比混凝土面层每侧至少宽出300mm（小型机具施工时）或500mm（轨模式摊铺机施工时）或650mm（滑模式摊铺机施工时）。 小白龙口诀：小3鬼5滑65。 （4）各类基层结构性能、施工或排水要求不同，厚度也不同。 （6）碾压混凝土基层应设置与混凝土面层相对应的接缝。 （三）面层 （1）面层混凝土通常分为普通（素）混凝土、钢筋混凝土、连续配筋混凝土、预应力混凝土等。目前我国多采用普通（素）混凝土。水泥混凝土面层应具有足够的强度、耐久性（抗冻性），表面抗滑、耐磨、平整。 小白龙口决：李玉刚去苏联。 （2）混凝土面层在温度变化影响下会产生胀缩。为防止胀缩作用导致裂缝或翘曲，混凝土面层设有垂直相交的纵向和横向接缝，形成一块块矩形板。一般相邻的接缝对齐，不错缝。每块矩形板的板长按面层类型、厚度并由应力计算确定。 （3）纵向接缝是根据路面宽度和施工铺筑宽度设置。一次铺筑宽度小于路面宽度时，应设置带拉杆的平缝形式的纵向施工缝。一次铺筑宽度大于4.5m时，应设置带拉杆的假缝形式的纵向缩缝，纵缝应与线路中线平行。 横向接缝可分为横向缩缝、胀缝和横向施工缝，横向施工缝尽可能选在缩缝或胀缝处。快速路、主干路的横向胀缝应加设传力杆；在邻近桥梁或其他固定构筑物处、板厚改变处、小半径平曲线等处，应设置胀缝。
抗折水泥混凝土配合比设计书 1、材料说明 原材料: 霸道牌普通硅酸盐水泥P·级，机制砂，细度模数为；碎石-31.5mm，表观密度为2.499g/cm3；水，自来水；详见试验报告； 依据公路水泥混凝土路面施工技术规范JTG F30-2003 设计抗折强度为中等交通 2、计算水泥混凝土配制强度(f c) 1）f c=fr/+ts= fc:配制28天弯拉强度的均值（Mpa） fr:设计弯拉强度标准值（Mpa） cv：按表取值 s: 无资料的情况下取值8% t: 按表取值 2）水灰比(W/C)的计算 W/C=fc+ fs:水泥实测28天抗折强度（Mpa） 查表确定砂率(βs )＝33% 3）确定单位用水量(m wo)根据施工条件出机坍落度宜控制在10—40mm Wo=++11.27c/w+=140g/m3 Sl: 坍落度（mm）取值20 Sp: 砂率（%） C/w: 灰水比
4）确定单位水泥用量(m co) C0=(c/w)wo=350 5）计算粗集料用量（m go）、细集料用量（m so） 将上面的计算结果带入式中 m co+m wo+m so+ m go＝2450 βs＝m so÷（m so+ m go）×100 砂（m so）用量为647 kg/m3，碎石（m go）用量1313 kg/m3； 初步配合比为水泥：砂：碎石＝ 1 ：： 水灰比＝ 3、调整工作性，提出基准配合比 1）计算水泥混凝土试拌材料用量： 按初步配合比试拌水泥混凝土拌和物30 L ，各种材料用量为： 水泥＝10.5 kg 水＝4.2 kg 砂＝19.41kg 碎石＝39.39 kg 2）调整工作性 按初步配合比拌制水泥混凝土拌和物，测定其粘聚性，保水性，坍落度。坍落度测定值为18mm ，粘聚性和保水性良好，坍落度符合规范要求，在基准配合比的水灰比上下浮动试配三种水灰比的试件。 4、检查强度及确定试验室配合比
说明 1. 路面设计原则、设计依据及标准、路面结构设计及路面材料要求等 1.1.路面设计原则 在满足交通量和使用要求的前提下，按照当地筑路材料供应情况，遵循因地制宜、合理选材、方便施工、利于养护、节约投资的原则，进行路面设计方案的技术经济比较，选择技术先进、经济合理、安全可靠，有利于机械化、工厂化施工的路面结构方案，使路面设计在使用年限内满足本路段的交通承载力、耐久性、舒适性和安全性的要求，确保工程质量、降低工程造价的目的，按以下原则进行路面设计： 路面设计依据交通量、道路等级、交通组成等基础资料，考虑沿线气候、水文、地质及筑路材料分布情况，密切结合湖南省等级公路路面施工技术经验及施工区域的气候条件，本着因地制宜、合理选材、方便施工、利于养护的原则，结合路基工程进行综合设计。 结合当地的实际条件，积极推广成熟的科研成果，对行之有效的新材料、新工艺、新技术在路面设计方案中积极、慎重地加以运用。 1.2.路面设计依据及标准 1.2.1.路面设计依据 现行的国家或部颁规范：《公路工程技术标准》（JTG B01-2003）、《公路水泥混凝土路面设计规范》（JTG040-2011）、《公路水泥混凝土路面施工技术规范》（JTG F30-2003）、《公路路面基层施工技术规范》（JTJ034-2000）、湘交基建【2010】355号文《湖南省交通运输厅关于进一步加强干线公路建设管理的通知》、《湖南省普通干线公路路面设计指导意见》湘交基建【2011】486号文等；《关于将祁阳木梓圩至金洞牛头山公路祁阳境内非城镇段路面设计变更的函》、《关于将祁阳木梓圩至金洞牛头山公路公路路面设计变更的函》（祁木牛字【2014】1号） ◆沿线筑路材料调查及试验成果； ◆沿线土质调查、地下水位情况调查结果； ◆本工程地质勘察报告； ◆本项目实测轴载调查。 1.2.2.路面设计标准 水泥混凝土路面结构设计以100KN的单轴-双轮组荷载为标准轴载，以行车荷载和温度梯度综合作用产生的疲劳断裂作为设计的极限状态，结构设计基准期为20年。 1.3.路面结构设计 1.3.1.路面结构设计 根据实测轴载调查，本项目沥青混凝土路面属于重交通荷载等级，水泥混凝土路面按特重交通荷载等级。 故本项目采用以下路面结构 城镇段 土质路基路面结构层（总厚度77厘米）： 表面层： 4cm厚细粒式改性沥青混凝土（AC-13C） 下面层： 5cm厚中粒式沥青混凝土（AC-20C） 封层： 1cm沥青表处封层 上基层： 18cm厚5%水泥稳定碎石 下基层： 18cm厚5%水泥稳定碎石 底基层： 16cm厚3%水泥稳定碎石 垫层： 15cm厚天然砂砾 石质路基路面结构层（总厚度62厘米）： 表面层： 4cm厚细粒式改性沥青混凝土（AC-13C） 下面层： 5cm厚中粒式沥青混凝土（AC-20C） 封层： 1cm沥青表处封层 上基层： 18cm厚5%水泥稳定碎石 下基层： 18cm厚5%水泥稳定碎石 底基层： 16cm厚3%水泥稳定碎石 老路加铺路面结构层（总厚度44~48厘米）： 表面层： 4cm厚细粒式改性沥青混凝土（AC-13C） 下面层： 5cm厚中粒式沥青混凝土（AC-20C） 封层： 1cm沥青表处封层
沥青路面及水泥混凝土路面拆除恢复工程施工方案 一、概述 根据工程图纸说明，本标段拆除恢复工程主要为现状路面拆除及恢复。拆除路面结构为沥青混凝土路面、水泥混凝土路面，路面恢复按原有路标准恢复，回填土密实度按照当年筑路标准施工。 二、拆除路面 本标段拆除项目包括路面拆除，其中路面拆除主要采用不会损坏地下设施的方法，在拆除线上用平直的锯切，以便在拆除后形成整齐的断口。混凝土或基层被切割到剩下5cm 时，用破碎锤锤打碎其余部分。当切割位置与原有施工缝或伸缩缝重合或在距其1m范围内时，就近拆除到原接缝处。 三、沥青混凝土路面恢复 沥青混凝土路面层是在验收合格的基层上，热拌热铺并碾压成型的一种结构层。 1、材料 沥青：应为均质材料，无水，每批运到现场必须有生产厂家出场合格证和试验报告，再由我经理部实验室抽样质检。 碎石：要求规格坚固、耐久，全部材料干燥、清洁、无杂质、级配良好，压碎值＜20%，以满足规范要求为准。 砂：质地坚硬、清洁、干燥、无风化、无杂质、有适当的级配，含泥量＜3%。 矿粉：采用碱性的石粉或干排粉煤灰，不含杂质、团粒。 2、施工准备 （1）施工测量：对于工作面提前进行高程、横坡测量，按设计给定的面层高程、厚度、横坡等指标作出测量成果，并请监理工程师确认。 （2）拟定施工质量控制措施：根据测量成果钉桩挂基准线，每10米钉一个桩，事先确定不同横坡段及渐变段，小弯道及超高部位每5米钉一个桩。 （3）工作面清理：在对路肩和中央隔离带破损混凝土方砖处理完毕后，开始工作面的清理，方法是人工，扫帚，方锨配合水车，达到工作面干净无杂物的要求。 （4）封闭交通：工作面清理完毕后必须断绝交通，除运料车辆外，完全封闭。然后组织专门人员对需做局部处理的地方进行处理。 3、路面施工 （1）石灰粉煤灰稳定土底基层 石灰粉煤灰砂砾采用厂拌，汽车回运、摊铺、碾压施工的方法。施工时石灰粉煤灰砂
5.0MPa水泥混凝土路面抗折配合比设计 一、配合比设计依据及要求： JTGF30-2003《公路水泥混凝土路面施工技术规范》 JTGE30-2005《公路工程水泥及水泥混凝土试验规程》 JTGE42-2005《公路工程集料试验规程》 1、施工坍落度 H=10-30mm碎石最大粒径为 26.5mm 2、公路等级一级，施工单位混凝土弯拉强度样本的标准差s=0.4MPa(n=9) 二、原材料检验说明： 1．碎石：山东 检测参数单位技术要求检测结果 含泥量% 0.7 ＜1.0 表观密度g/cm3 ＞ 2.500 2.655 针片状含 量% ＜15 9.5 压碎值% ＜15 10.3 材料名称通过下列筛孔的百分率（%） 31.5 26.5 19 16 9.5 4.75 2.36 16-26.5mm 100.0 81.7 20.4 7.2 0.5 0.1 0.1 9.5-16mm 100.0 100.0 65.8 44.2 13.4 1.6 0.3 4.75-9.5mm 100.0 100.0 100.0 9 5.9 20.3 0.7 0.7 矿质混合料级配组成计算 矿料配合 31.5 26.5 19 16 9.5 4.75 2.36 比（ %） 16-26.5mm 30 30.0 24.5 6.1 2.2 0.2 0.0 0.0 9.5-16mm 40 40.0 40.0 26.3 17.7 5.4 0.6 0.1 4.75-16mm 30 30.0 30.0 30.0 28.8 6.1 0.2 0.2 合成级配100.0 94.5 62 48.6 11.6 0.9 0.4 设计级配上限100 100 75 50 30 10 5 设计级配下限100 95 60 30 10 0 0 设计级配中值100 97.5 67.5 40 20 5 2.5
软件产品评价软件质量特性及其使用指南--------------知识就是力量-----精品word文档值得下载------知识改变未来---------------- 中华人民共和国国家标准 GB,T16260—1996 idt ISO,IEC9126:1991 信息技术软件产品评价质量特性及其使用指南 Information technology-software product evaluation,Quality characteristics and guidelines for their use ----------------------------------------------------------- 1. 范围 本标准定义了六个特性，它们以最小的重迭描述了软件质量。这些特性可以作为进一步细化和描述软件质性的基线。本际准描述了如何使用质量特性来评价软件质量。 本标准正文不规定子特性和度量以及有关测量(masurement)、评级(rating)和评估(asscssment)的方法。本际准符合GB,T 6583,92的质量定义。 注:在附录A中提供了子特性定义的建议，供参考。 本标准的特性定义和相关的质量评价过程模型适用于对软件产品质量需求的确定以及在软件生存期中对软件产品质量的评价。 这些特性运用于各种软件，包括固件中的计算机程序和数据。 本标准供获取(acquisition)、开发(development)、使用(use)、支持(support)、维护(maintenancen)或评审(audit)软件的那些人所使用。 2. 引用标准
下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订.使用本标准的各方应探讨使用--------------知识就是力量-----精品word文档值得下载------知识改变未来---------------- ----------------------------------------------------------------------------------------------------------------------------- --------------知识就是力量-----精品word文档值得下载------知识改变未来---------------- 下列标准最新版本的可能性。 GB/T 6583,92 质量术语(idt ISO 84O2:1986) ISO/IEC 2382,2O:1990 信息技术词汇第2O部分:系统开发 --------------知识就是力量-----精品word文档值得下载------知识改变未来---------------- ----------------------------------------------------------------------------------------------------------------------------- --------------知识就是力量-----精品word文档值得下载------知识改变未来---------------- 3. 定义 下列定义适用于本标准 3.1 发评估assessment 为了确定一特定的软件模块、软件包或软件产品是验收合格还是发布，把特定的已成文的评估准则应用到该软件模块、软件包或软件产品上去的活动。 3.2 特征 features 特征是一软件产品的可识别的性质，该性质与质量特性相关。
水泥混凝土路面施工做法 水泥混凝土路面是一种刚性高级路面，它由水泥、水、粗集料、细集料和外加剂按一定级拌和成水泥混凝土混合料铺筑而成的路面，具有强度高、承载能力强、稳定性好、抗滑等优点。所以，我国对水泥混凝土路面铺筑都非常重视，对路面的修筑施工技术进行了不断研究，使水泥混凝土路面得到了较快的发展。特别是在高等级交通道路上，水泥混凝土路面得到了更广泛的应用。 1、水泥混凝土路面特点分析 1.1水泥混凝土路面概念 （1）常规混凝土路面。我国于20世纪80年代末从国外引进，而且抗冲击、抗冻、抗裂等性能也大大提高，有利于延长路面使用寿命、减小路面截面厚度。 （2）碾压混凝土路面。我国于20世纪80年代末从国外引进，收效较大，目前主要用于低速和重荷载道路、重型汽车停放场等的铺筑。 （3）钢纤维混凝土路面。钢纤维能提高路面强度和韧性，而且抗冲击、抗冻、抗裂等性能也大大提高，有利于延长路面使用寿命、减小路面截面厚度。 （4）接缝钢筋混凝土路面。该种路面的横向接缝的间距较常规混凝土路面大，可大大减少接缝数量，但造价较高。 1.2水泥混凝土路面结构特征 水泥混凝土路面具有良好的使用特性，具体说明如下： （1）刚度大。水泥混凝土具有较高的抗压、抗弯、抗拉和抗磨等力学强度。混凝土路面的抗弯强度达4.0MPa～5.5MPa，抗压力强度达30MPa～40MPa，具有较高的承载力和扩散荷载能力。 （2）稳定性好。水泥混凝土路面的水稳定性好、热稳定性好，特别是其强度能随时间而增长，因而，水泥混凝土路面用于气倏条件急剧变化地区时，不易出现沥青路面的某些稳定性不足的损坏。 （3）耐久性好。由于水泥混凝土路面的强度和稳定性好，无需很多的养护和维修，使用耐久。 （4）抗侵蚀能力强。水泥混凝土对油和大多化学物质不敏感，具有较强的抗侵蚀能力。 （5）养护费用少。在正常设计和施工养护的条件小，水泥混凝土路面的养护工作量和养护费用仅约为沥青路面的1/3～1/4.当然，水泥混凝土路面也存在一些不足之处，具体说明如下： ①筑初期投资大； ②水泥和水的用量大； ③水泥混凝土路面接缝是水泥混凝土路面的薄弱点，一方面增加了施工的复杂性，另一方面在施工和养护不当时易于导致错台和断裂等操作的出现，影响路面平整度； ④修筑时养生时间长（14～21天）； ⑤修补困难。水泥混凝土路面的不足之处需要通过良好的施工工艺、合理的管理措施以及高效的资金利用率来逐步解决，而其具有的显著特点，能适应现代汽车运输载重量大、速度高且密度大的要求，决定了水泥混凝土路面具有良好的应用前景。 2、水泥混凝土路面的施工技术 2.1施工前准备 （1）材料准备。 在施工前按设计要求分批备好所需要的各种材料，并按规范要求进行送样试验，满足要求后方可使用。 （2）基层检验。 检查基层的宽度、路拱与标高、表面平整度、厚度和压实度等是否符合规范要求，如有不符之处，应予整修。 2.2测量放样和安设模板
水泥混凝土路面与基层接触状况的探讨 发表时间：2018-01-10T11:11:46.673Z 来源：《建筑学研究前沿》2017年第23期作者：吴仕验钟九发 [导读] 主要影响因素包括面板施工中的材料混合比，行车载荷和温度以及基层。 浙江交工集团股份有限公司浙江杭州 310051 摘要：现在使用基层材料的强度越来越高。事实上接触条件对路面的破坏有重要的影响。水泥混凝土路面与基层之间的接触状况不仅影响接缝的间距和接缝的宽度，还影响混凝土路面的早期开裂。本文分析了小组基层面的制约因素，为水泥混凝土路面设计提供参考。 关键词：水泥混凝土路面；路面基层； 1．面层与基层接触界面影响因素 主要影响因素包括面板施工中的材料混合比，行车载荷和温度以及基层。表层与草根层面界面的影响是复杂多样的。水泥混凝土的水泥混凝土配合比及的浆状物的比率比，基层建设的密度，会影响混凝土砂浆渗透至基层，影响密度程度的界面的形成。面板在负载作用下，面板和基层承受负荷，界面形成弯曲盆地，并且由于雨水侵蚀而导致板的边缘，在交通负载反复作用下可能会导致面板的空心温度变化是影响面板与基座接触的主要因素，这是由于混凝土材料的不可塑性，当体积变化明显的时候发生温度变化，道路会产生膨胀和收缩变形。由翘曲变形引起的温差，导致面板翘曲和拱形；季节性温度由板材膨胀和收缩引起的变形。导致面板在基层上滑动，并且基层在面板上产生约束剪应力。 1．1表面和基底界面的力学性能分析 水泥混凝土表面和基层之间的界面是薄层非常复杂的结构，或称为过渡区的结构。这正是结构中最弱的界面层。这是因为不良混凝土基面的界面粗糙，当表面层浇铸在这样的基层上时，水泥浆可以渗透到基体中孔深度的渗透深度取决于稀土混凝土基体的最大粒径和孔隙度，这种现象对于多孔贫混凝土基体来说更为显着。渗透的水泥浆和水泥石的形成与基层不同，在车辆载荷和环境因素的作用下容易损坏，从而影响路面的应力和可靠性。作为弱界面层，其机械性能主要在剪切强度。 2层问处理的工程意义 2.1完全滑动接触界面，基层在水泥混凝土路面板面板约束较小，面板产生水平拉伸变形的基层损伤小；并且完全连续的接触界面，对面板的基层约束，面板产生横向伸缩变形草根损伤也很大。 2.2由于温差的作用，路面混凝土板在水平方向的伸缩变形，而这种变形在垂直方向的分布不均匀。在浇筑的早期阶段，由于基层强度不足，路面砧板由于变形而导致板的早期开裂。此时希望混凝土板与基层之间的界面完全滑动。 2.3水泥混凝土路面接合面较弱，在交通负荷和温度胁迫下，易发生各种问题，由于季节温度变化的作用，路面宽度。此时需要对面板的基层限制不能太强，也不能太弱，也就是界面预计会在滑动和连续（暂时称为半滑动或半连续）之间滑动状态，使缝宽不会太大。 2.4在水泥混凝土路面附近的桥梁和结构等附近，需要将板材扩大到较小，以消除结构的破坏。此时，接触界面需要完全连续。 3层间处理的工程作用 3.1层间处理除了优化水泥混凝土路面面板的工作状态外，对基层的保护作用也是显而易见的，一是可以减少混凝土面板在温度场作用下产生水平变形对基层的拉伸裂缝，二是在混凝土面板产生裂缝等病害后，可以防止雨水对基层的冲刷等。 3．2层间处理的方式；目前路面工程项目改建中，主要有在原有路面上铺筑混凝土板，可以将混凝土面板与基层层问处理成下述的几种状况。 3.2.1在完好无损的表处上直接铺筑混凝土板，层间接触为完全滑动，可以有效消除混凝土的初期开裂。而在表现为局部剥落、龟裂等病害的表处上，可以浇洒透层油，将层间处理成半连续或半滑动状态。 3．2．2在桥头及结构物附近，在半刚性基层上直接铺筑混凝土板，将层间接触处理成完全连续状态。 3.2.3在接缝中，通过油层或浇注密封层，混凝土板和基层之间的半连续或半滑动状态处理，以防止过多的接头拉伸。 3.2.4在高温季节施工中，应在混凝土面板及其基础之间提供“薄层”。这种“弱层”可以设置为密封层或沥青表面层，混凝土面板和底座的接触情况变为完全滑动的状态。 4 层间粘结状态对路面寿命的影响? 4.1目前路面设计规范设计的挠度值为控制指标，底部弯曲应力要检查，设计弯沉以路表容许弯沉值作为整体强度的设计控制指标。可以看出，在完全连续的情况下，路面结构的路面偏转和寿命最大化，最小值发生在不同层间接触状态下的完全平滑状态。当层完全光滑时，弯沉增加值很大，造成疲劳寿命次数大为降低，将使道路使用寿命缩短近10倍。对于中间层的连续段，路表弯沉和疲劳寿命比完全连续时略有减少，表明层间连续状态的改善将提高道路的使用寿命。界面粘结状态对路面结构的寿命有很大的影响。三个结构层的寿命是完全连续和完全光滑的10倍至1000倍。中间层平滑，层间接触是部分连续状态。路面的寿命将大大提高，并且从部分连续和连续状态的路面寿命还是有一定的差距的。 4．2分析两层混凝土层之间没有混凝土层水泥混凝土路面的接触，由于浇注板，将基层的水泥浆部分浸入一定范围内，随后冷凝，硬化，导致面板和粘合剂状态之间的粘合性，界面是非常复杂的弱强度层，其弹性模量，泊松比和强度不同于表层和相应的基层指标。随着时间的推移，基层和表层的强度以不同的速度增加，凝结硬化过程中表层混凝土的收缩变形和周期性温度变形不同，表层与基层不同将不可避免地导致路面结构沿着表面开裂薄层的一体化开裂。表面层和基层彼此分离，并且分离界面处于非平滑的不均匀状态，当然，隔离层也可以用于切断两者之间的作用以形成新的作用，面板和基板界面的强力限制为弱极限，目前的接口处理方法正在研究中。 5 参数的物理意义 （1）混凝土刚刚浇铸后，混凝土的强度不足。当温度变化时，混凝土会产生伸缩变形。过度的粘结力将导致板的早期开裂。为了防止开裂，在施工过程中，采用夹层防摩技术措施。如：塑料膜隔离法，涂油等。面板与基层之间的界面从强到弱，即键合系数fn减小，但在桥头或构造物附近，则要求面板与基层界面的粘结力大，以消除温度应力结构的损坏。 （2）混凝土板在重复作用下的周期性温差，使板坯与基层之间的界面受伤，工作条件如加载过程的第二阶段。季节性温度变化导致板
