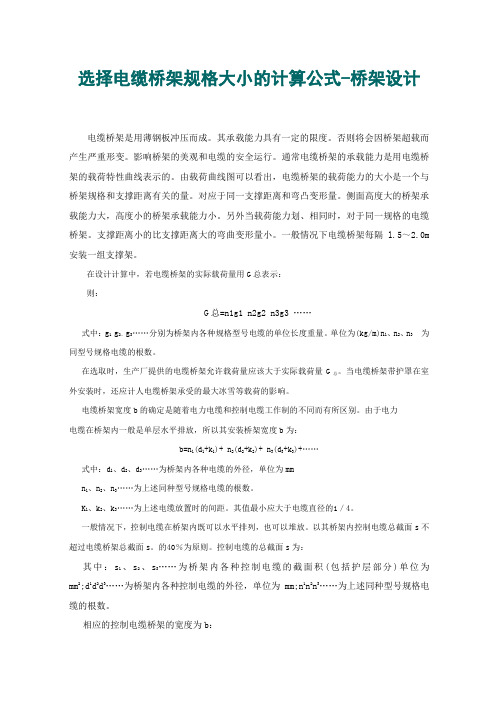

选择电缆桥架规格大小的计算公式-桥架设计电缆桥架是用薄钢板冲压而成。
其承载能力具有一定的限度。
否则将会因桥架超载而产生严重形变。
影响桥架的美观和电缆的安全运行。
通常电缆桥架的承载能力是用电缆桥架的载荷特性曲线表示的。
由载荷曲线图可以看出，电缆桥架的载荷能力的大小是一个与桥架规格和支撑距离有关的量。
对应于同一支撑距离和弯凸变形量。
侧面高度大的桥架承载能力大，高度小的桥架承载能力小。
另外当载荷能力划、相同时，对于同一规格的电缆桥架。
支撑距离小的比支撑距离大的弯曲变形量小。
一般情况下电缆桥架每隔l.5～2.0m 安装一组支撑架。
在设计计算中，若电缆桥架的实际载荷量用G总表示：则：G总=n1g1 n2g2 n3g3 ……式中：g1g2、g3……分别为桥架内各种规格型号电缆的单位长度重量。
单位为(kg/m)n1、n2、n3为同型号规格电缆的根数。
在选取时，生产厂提供的电缆桥架允许载荷量应该大于实际载荷量G总。
当电缆桥架带护罩在室外安装时，还应计人电缆桥架承受的最大冰雪等载荷的影响。
电缆桥架宽度b的确定是随着电力电缆和控制电缆工作制的不同而有所区别。
由于电力电缆在桥架内一般是单层水平排放，所以其安装桥架宽度b为：b=n1(d1+k1)+ n2(d2+k2)+ n3(d3+k3)+……式中：d1、d2、d3……为桥架内各种电缆的外径，单位为mmn1、n2、n3……为上述同种型号规格电缆的根数。
K1、k2、k3……为上述电缆放置时的间距。
其值最小应大于电缆直径的1／4。
一般情况下，控制电缆在桥架内既可以水平排列，也可以堆放。
以其桥架内控制电缆总截面s不超过电缆桥架总截面s。
的40％为原则。
控制电缆的总截面s为：其中：s1、s2、s3……为桥架内各种控制电缆的截面积(包括护层部分)单位为mm2;d1d2d3……为桥架内各种控制电缆的外径，单位为mm;n1n2n3……为上述同种型号规格电缆的根数。
相应的控制电缆桥架的宽度为b：式中h为电缆桥架的高度，单位为mm。

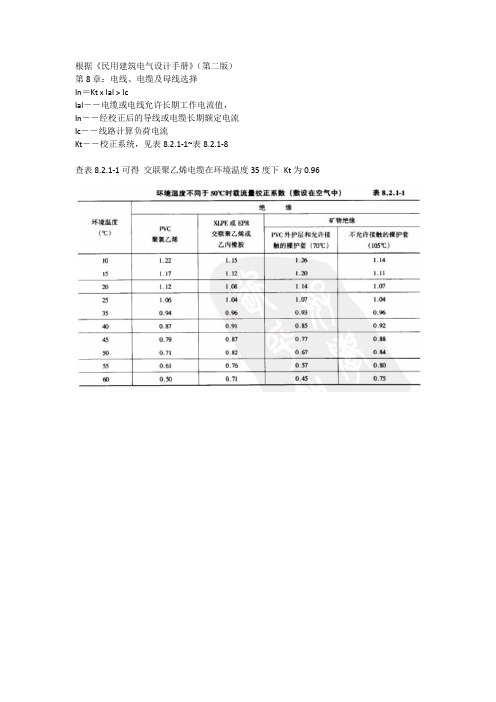

根据《民用建筑电气设计手册》（第二版）
第8章：电线、电缆及母线选择
In＝Kt x Ial > Ic
Ial――电缆或电线允许长期工作电流值，
In――经校正后的导线或电缆长期额定电流
Ic――线路计算负荷电流
Kt――校正系统，见表8.2.1-1~表8.2.1-8
查表8.2.1-1可得交联聚乙烯电缆在环境温度35度下Kt为0.96
查表8.2.1-4可得9根以上电缆敷设在同一个桥架中，kt为0.73
综上Kt＝0.96x0.73＝0.7
查表8.2.3-4 可得Ial值
综上：
In＝Ial x Kt
截面1.5电缆In＝23x0.7＝16.1
截面2.5电缆In＝31x0.7＝21.7
截面4电缆In＝40x0.7＝28
截面6电缆In＝52x0.7＝36.4
截面10电缆In＝72x0.7＝50.4
截面16电缆In＝97x0.7＝67.9
截面25电缆In＝124x0.7＝86.8 截面35电缆In＝156x0.7＝109.2 截面50电缆In＝192x0.7＝134.4 截面70电缆In＝244x0.7＝170.8 截面95电缆In＝301x0.7＝210.7 截面120电缆In＝351x0.7＝245 截面150电缆In＝405x0.7＝283.5 截面185电缆In＝468x0.7＝327.6 截面240电缆In＝561x0.7＝392.7。

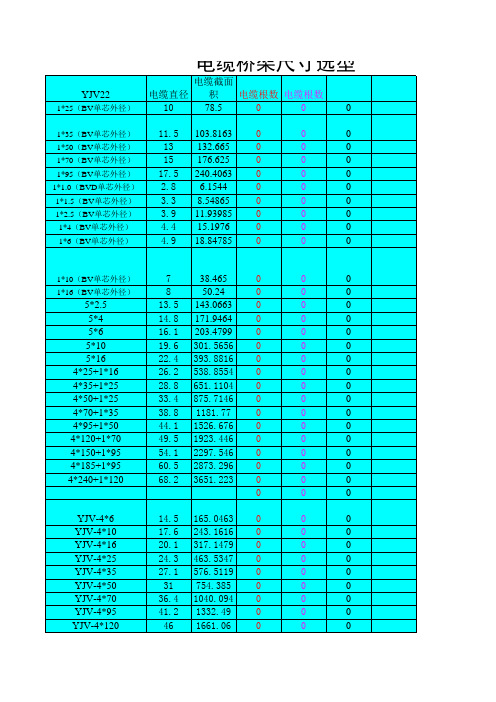

电力电缆桥架截面积计
S:托盘，梯架横截面积（m m2)K:裕量系
数,1.10~1.25
η:填充率，％，取40%,S D:电缆总截面积，mm2
n1,n2…电缆根数
d1,d2…电缆直径，mm
托盘，梯架横截面积的计算公式：S=KS D /η
S D =n 1*3.14*(d 1/2)2 +n2*3.14*(d2/2)2+…一致，不再单独列出；②交联聚乙烯绝缘聚烯烃护套无卤低烟耐火电力电缆（WDZB-YJV）近似外径数据单独列出；③电缆线芯的结构型式以紧压扇形为主。
注：①辐照交联聚烯烃绝缘低烟无卤护套电力电缆（WDZ-YJFE)、交联聚乙烯绝缘无卤低烟聚烯烃护套阻燃环保型电缆（WDZA-YJV,WDZB-YJV,WDZC-YJV)的近似外径数据均与低压交联乙烯绝缘电力电缆（YJV）
面积计算表。
电缆桥架尺寸选择与计算公式电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,各生产厂家的规格程式缺乏通用性。
因此,设计选型过程应根据弱电各个系统线缆的类型、数量,合理选定适用的桥架。
一、电缆桥架型式及品种的选择1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）。
2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。
托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。
在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
3、除上述情况外，可根据现场环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。
在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘。
大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。
5、大跨距（>3m）要选用复合型桥架（FB）。
6、户外要选用复合环氧树指桥架（F）。
二、电缆桥架规格选择1、复合环氧树脂电缆桥架的宽度和高度就按下表选择，并应符合电缆真充率不超过有关标准规范的规定值，动力电缆可取40-50%，控制电缆可取50-70%，另外需予留10-25%的式程发展余量。
2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。

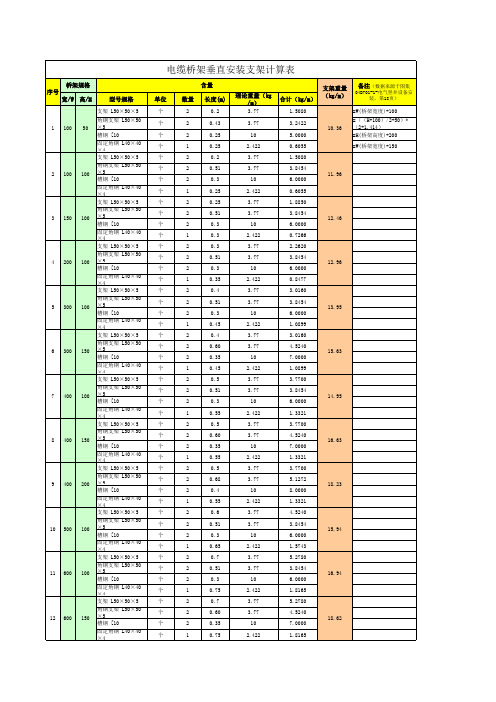

3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。
并应满足荷载的要求。
三、对于电缆桥架的支、吊架的配置1、户内支、吊短跨距一般采取1.5-3m；户外立柱中跨距一般采取6m。
2、非直线段的支、吊架配置就遵循以下原则：当桥架宽度<300mm时，应在距非直线段与直线结合处300-600m的直线段侧设置一个支、吊架；当桥架宽度>300mm时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。
3、拉挤玻璃钢电缆桥架多层设置时层间中心距为200，250，300，350mm。
电缆桥架规格型号、选型一、电缆桥架尺寸选择与计算1、电缆桥架的载荷G总的计算：G总=n1q1+n2q2+n3q3+……式中:q1、q2、q3、……为各电缆每单位长的重量kg/mn1、n2、n3、……为相应电缆的根数G应小于电缆桥架的允许载荷(参照载荷曲线图表)当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。
二、电缆桥架尺寸选择与计算1、电缆桥架的载荷G总的计算：G总=n1q1+n2q2+n3q3+……式中:q1、q2、q3、……为各电缆每单位长的重量kg/mn1、n2、n3、……为相应电缆的根数G应小于电缆桥架的允许载荷(参照载荷曲线图表)当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。
2、电缆桥架宽度b的计算：(1)电力电缆b=n1+d1+k1+n2d2+k2+n3d3+k3+……式中:d1、d2、d3……为各电缆直径n1、n2、n3……为相应电缆直径的根数k1、k2、k3……为电缆间距(K值最小不应小于d/4)(2)控制电缆桥架的宽度b的计算：(一般电缆桥架的填充率取40左右)3、电缆的总载面积：S=S0/40 d=S/H=S0/40h4、需要的托架横载面积：So=n1式中：h为电缆桥架净高电线电缆桥架型号用以支承电缆的具备持续的刚性结构系统的总称。
电缆桥架是使电线、电缆、管缆铺设到达尺度化、系列化、通用化的电缆铺设安装。
这里须要提到一个线槽的概念，良多人把桥架与线槽混为一体，以为功效大体雷同，实在不然。
桥架（ＣＴ）与线槽（ＭＲ，也有注标ＳＲ）存在很大的差别，主要有桥架重要用于敷设电力电缆和节制电缆，线槽用于敷设导线跟通信线缆；桥架绝对大（200×100到600×200),http://qiaojia-zj.1912china1/，线槽相对较小；桥架拐弯半径比较大，线槽大局部拐直角弯；桥架跨距比较大，线槽比拟小；因而固定支架差别较大，支吊架的个数差异大；固定、安装方法不同；在某些场合，桥架没盖，线槽通常全是带盖封锁的线槽来走线，桥架则是用来走电缆的。
导线、电缆、桥架配合表导线、电缆与断路器配合表2、其它截面电缆载流量按《建筑电气常用数据》P47、P52进行折算。
10KV交联聚乙烯绝缘电缆载流量表注：1、本表已按多根并列敷设修正载流量；2、本表没有处理，直接采用原数据。
0．4KV铜母排载流量表防火电缆（BTTZ）与断路器配合表注：1、适用范围：消防用电负荷两回路及弱电系统配电。
2、其它截面电缆载流量按《建筑电气常用数据》P58进行折算。
DWZR-BV-0.45/0.75kV导线配金属线槽表（表五）注：1、金属线槽用于分区配电箱出线的电照集中配线或电动力配线。
2、外径大于50的导线折算按《建筑电气常用数据》P79进行折算。
3、线槽内电线或电缆的总截面不应超过线槽内截面的20%，载流导线不宜超过30根。
ZR-YJV-1KV电缆配金属槽架表（表六）说明：1、电缆在槽架中敷设间距为电缆外径的平均值，故上表中电缆占用槽架宽度约为其外径的1.2倍，此数据可推算出槽架的宽度。
2、电缆外径用于核算槽架的高度，如YJV-1KV-4x95+1x50电缆外径为44，其槽架的高度应大于50（考虑壁厚），故应选用60高以上的规格。
3、槽架的规格不要选得太多，尽可能统一用几种，宜采用单排扁宽型（100高以下）。
4、本表适用于计算普通槽架、耐火槽架的规格。
5、桥架内电缆的总截面不应超过线槽内截面的40%。
BTTZ防火电缆配梯架表（表七）注：1、单芯防火电缆为防止涡流，每回路四根电缆是上下两排方形敷设的，上表中占用梯架宽度和高度是指每回路四根电缆的总和。
2、PE线可利用防火电缆金属外护套，不必另设。
选择电缆桥架规格大小的计算公式首先，需要明确桥架的最大负载能力。
这取决于所需支撑的电缆总重量。
一般来说，每米电缆桥架的承重能力以kN为单位。
根据电缆的数量和尺寸，我们可以计算出电缆的总重量，然后根据所需的安全系数来确定电缆桥架的最小承重能力。
其次，要根据电缆的数量和尺寸来确定电缆桥架的宽度和高度。
一般来说，电缆桥架的宽度应为电缆总宽度的1.2倍，以确保电缆安装和维护的空间。
电缆桥架的高度应根据电缆数目和尺寸来确定，以确保足够的垂直空间。
另外，还需要考虑电缆桥架的长度和横跨间距，以确定桥架的支撑点数量和间距。
桥架的长度应包括电缆的总长度和电缆的弯曲半径。
电缆桥架的支撑点数量和间距应根据电缆的数量，尺寸和重量来确定，以确保桥架的稳定性和可靠性。
最后，还需要考虑安装环境和安装方式。
例如，在室内环境中，可以选择不同材质的电缆桥架，如热镀锌钢或不锈钢。
对于室外环境，可能需要额外的防腐措施，如涂层或镀锌处理。
总结一下，选择电缆桥架的规格大小需要考虑以下几个因素：载重能力、电缆的数量和尺寸、安装环境、安装方式等。
根据这些因素，可以使用以下公式来计算电缆桥架的规格大小：1.计算电缆总重量：电缆总重量=单根电缆长度×电缆数量×电缆单位长度重量2.计算电缆桥架的最小承重能力：电缆桥架最小承重能力=电缆总重量×安全系数3.计算电缆桥架的宽度：电缆桥架宽度=电缆总宽度×1.24.计算电缆桥架的高度：电缆桥架高度=电缆总高度+备用空间5.计算电缆桥架的长度：电缆桥架长度=电缆总长度+电缆弯曲半径6.计算电缆桥架的支撑点数量：支撑点数量=电缆总长度/横跨间距7.计算电缆桥架的支撑点间距：支撑点间距=横跨间距。
