施工技术交底记录施2015-32
工程名称：丽水亮化工程
根据上图及设计图纸节点图预制好的钢筋地笼，按要求将地笼固定好。
3．浇筑混凝土
1)将混凝土卸在铁盘上，再用铁锹灌入模内，不应直接将混凝土打入模内，防止涨模。
2)浇筑混凝土基础时，先将振捣棒插入基础根部，使其震动再灌入混凝土，应分层浇
筑、振捣，边下料边振捣。
3)浇筑混凝土时，应注意预埋件铁件及预埋穿线管位置不得移位，要有专人检查模板、
钢筋是否变形、移位；螺栓、拉杆是否松动、脱落；漏浆等现象。
4)基础表面要抹平，应对混凝土基础加以覆盖并浇水养护。常温时每日至少浇水两次，
填写混凝土施工记录，制作混凝土试块
施工技术交底记录施2015-32工程名称：丽水亮化工程
技术交底记录 表C2-1 编号 工程名称E区农副产品E-1、E-2厅交底日期2016年06月04日 施工单位 北京宝丰国际建设工程有 限公司分项工程名 称 钢筋混凝土工程 交底提要基础承台混凝土浇筑 交底内容： 1、浇筑前准备 （1）浇筑前模板内的杂物和钢筋油污等要清理干净，完成钢筋、模板的隐 预检验收工作。 （2）混凝土申请：浇筑混凝土前，预先与搅拌站办理商品混凝土委托及申 请，委托单的内容包括：混凝土强度等级、方量、塌落度、初凝终凝时间以及浇 筑时间等。 （3）所有机具均应在浇筑混凝土前进行检查，同时配备专职技工随时检修。 （4）在混凝土浇筑期间，要保证水、电、照明不中断，事先应在现场准备 一定数量的人工振捣用工具备用。 （5）夜间施工配备好足够的夜间照明设备。 2、混凝土施工 （1）采用商混拌制混凝土，用混凝土运输车运输至现场，泵车入模的方式 浇筑混凝土，并按有关规定制作混凝土试件，每100立方米做三组试块。指定专人填写混凝土施工记录，详细记录原材料质量、混凝土的配合比、坍落度、拌合 质量、混凝土的浇筑和振捣方法、浇筑进度和浇筑过程出现的问题等，以备检查。 （2）分层布料、一次浇筑成型；混凝土应按一定厚度、顺序和方向分层浇 筑，每层厚度不大于下表规定要求。 混凝土分层浇筑厚度 振实方法浇筑层厚度（mm）
技术交底记录 表C2-1 编号 工程名称E区农副产品E-1、E-2厅交底日期2016年06月04日 施工单位 北京宝丰国际建设工程有 限公司分项工程名 称 钢筋混凝土工程 交底提要基础承台混凝土浇筑 用插入式振动器300 用附着式振动器300 用表面振动器无筋或配筋稀疏时250 配筋较密实150 人工捣实无筋或配筋稀疏时200 配筋较密实150 （3）采用插入式振动棒振捣，振捣时，振动棒垂直插入，快入慢出，插入 下层混凝土中的深度5～10cm，其移动间距不大于振动棒作用半径的 1.5倍，即45～60cm。振捣时插点均匀，成行和交错式前进，每个振捣点直至混凝土表面泛 浆，不再有气泡逸出且混凝土面不再下沉为止，振捣时注意不要碰松模板或使钢 筋移位，整个混凝土浇筑过程中要有专人检查预埋钢筋和预埋件的稳固情况以及 模板是否牢固，对松动、变形、移位等情况，及时将其复位并固定好。 （4）待混凝土终凝后，开始洒水养护，混凝土的洒水养护时间为7天以上。每天洒水次数视环境湿度与温度控制，洒水以能保证混凝土表面经常处于湿润状 态为度。同时将承台柱接触面混凝土拉毛，混凝土的抗压强度达到拆模要求时即 拆除模板。拆模时避免重撬硬砸，以免损伤混凝土面。 3、混凝土养护 混凝土浇筑后进行抹面，待混凝土终凝后，开始洒水养护，承台混凝土的洒 水养护时间为7天以上。每天洒水次数视环境湿度与温度控制，保证内外温度差 不能超过15oC。洒水以能保证混凝土表面经常处于湿润状态为度。混凝土的强度达到1.2MP方可上人施工。 4、混凝土允许偏差及检查方法
路灯工程施工方案文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）
某路拓宽改造工程路灯工程施工方案 编制： 审核： 2009 年6月
路灯工程施工方案 一、工程概况 某路第一段：起点湖东路桩号K0+000，终点沿新立交桥桩号K5+460，总长5460m；第二段：起点沿新立交桥桩号K10+000，终点顺安河桩号K16+000，总长6300m。该路段属城市主干道，采用双侧对称布灯的照明方式；路灯布置与道路两侧机非分隔带上，双臂路灯间距35米，局部间距视绿化带及人行道开口情况作适当调整，确保每段绿化带内路灯布置对称；路灯有双臂路灯、三火路灯、高杆灯。 二、路灯施工方案总体选择 根据现场实际地质条件，灯基础土方采用人工配合挖机施工方案，基础下层采用土模，上层则用木模或钢模。基础顶标高为该处路面高+10CM值，根据现场维护情况和路灯施工工期安排，结合我单位施工技术水平和现有设备、人员情况，可以满足全面开展。 三、主要工程数量 第一段：湖东路至沿新立交桥 名称规格型号单位数量备注 路灯控制柜按系统图定做座4具备光、时控制 双臂灯400W+250W H=10M组254 三火灯3*400W H=12M组10用于交叉路口 高杆灯12*1000W H=25M组1用于交叉路口 电力电缆VV—4*50米200 电力电缆VV—5*10米11400
PE盘管φ50米10900 玻璃钢电缆保护套HGBB-70/5米2200 镀锌角钢∠50*5*2500根63 镀锌扁钢--40*4米315 电缆手孔井500*500*800mm座12 第二段：沿新立交桥至顺安河 名称规格型号单位数量备注 路灯控制柜按系统图定做座5具备光、时控制双臂灯400W+250W H=10M组350 三火灯3*400W H=12M组2用于交叉路口 电力电缆VV—4*50米250 电力电缆VV—5*10米13000 PE盘管φ50米13700 玻璃钢电缆保护套HGBB-70/5米900 镀锌角钢∠50*5*2500根75 镀锌扁钢--40*4米375 电缆手孔井500*500*800mm座7 四、施工计划 一、二工区6月底完成右幅所有路基的灯柱基础混凝土浇筑任务。 五、路灯施工方案 5．1路灯施工工艺 施工工艺流程图见图1。 5．2、施工工艺和方法 5．、老路基开挖
施工技术交底记录黔质监统编 施2002-11 工程名称：贵州茅台酒厂（集团）循环经济产 施工单位：中铁建设集团有限公司编号： 注：①执行标准名称及编号系指施工单位自行制定的企业标准(如施工操作工艺标准、工法等)的名称、编号；②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得低于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发
注：①执行标准名称及编号系指施工单位自行制定的企业标准(如施工操作工艺标准、工法等)的名称、编号；②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得低于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公
注：①执行标准名称及编号系指施工单位自行制定的企业标准(如施工操作工艺标准、工法等)的名称、编号；②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得低于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。
注：①执行标准名称及编号系指施工单位自行制定的企业标准(如施工操作工艺标准、工法等)的名称、编号；②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得低于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。
照明工程技术交底
XXXX街照明工程施工技术交底 编号：
于100mm，然后采用铺石灌浆处理。 e.破除建筑垃圾外运. ⑤电缆井 a.根据放出的电缆井开挖线，在线外四周设置安全警示带。以免安全事故发生。 b.据施工图定位电缆井位置，同时标出电缆井开挖线，基底四周工作面各加宽50cm. c.据开挖线，图纸深度，炮锤破除电缆井基础，之后人工清理建筑垃圾。 d.电缆井基坑开挖之后必须用锥形标对电缆井基坑进行围护、遮盖。以免安全事故发生 e.开挖的建筑垃圾外运。 ⑥砌筑手孔井、电缆井、浇筑路灯基础 砌筑手孔井 a.手孔井基础铺筑20cm厚三七灰土，人工夯实达到设计要求，然后铺筑垫砖两层，干砂填缝。 b.砌筑手孔井砖墙体，墙体两侧预留φ50穿线管孔。 c.复合塑料井盖安装。 ⑥浇筑路灯基础 法兰盘基础示意图 a.根据图纸设计要求制作好钢筋笼。基础内预埋4根M24地脚螺栓。 b.在已挖好的基础内打入Ф20长度为 2.5米的接地圆钢，接地圆钢等钢筋笼放入后，焊接其上，并用镀锌扁钢引出至灯杆基础后的手孔井中与Ф20的接地线，形成统一的接地系统。 c.支撑垫层、基础混凝土模板。模板采用木模板。 d.放入钢筋笼，及Ф32两根PE管，一根穿照明电线，一根备用。 e.浇筑C20混凝土，混凝土采用商品混凝土，浇筑混凝土时，进行合适的振捣，并放好法兰盘。完成后再进行混凝土的养护，直到混凝土达到设计要求的90%以上，然后拆模。 f.检验、校准：基础固定后，用水平尺测量法兰水平高度，用卷尺测量其中心位置，若有偏差将要调整基础法兰，地角和螺栓水平位置和松紧达到设计要求。 ⑦埋管、回填电缆沟、井周 电缆敷设断面图 a．线管水平或垂直明敷时，其水平或垂直安装的允许偏差为1.5‰，全长偏差不应大于管内经的1/2。 b.线管明敷时，排列整齐、固定点牢固、间距均匀，其线管进入落地式配电箱（柜）时排列整齐，管口出配电箱（柜）基础面应为50-80mm。 c.人工排PE75电缆管，埋设在绿化带或人行道下，埋深1米；在穿越道路时采用穿DFPB保护
第一章施工方案 一、概况： 本合同段起始桩号为K0+000，终点桩号为K1+558.95，全长1558.95m。 二、施工方案: 2.1测量放线定点方法 测量定点是整个工程的关键一步，测量放线定点工作必须以施工图为依据；放线定点工作关系到该工程的整体效果，所以首先以施工图现场初步确定，然后再反复调整，直至最后确定无误后，方可进行下一道工序施工。 2.2独立灯杆基础工程 1）开挖基坑时应作好排水措施，基坑不得让水浸泡，挖到持力层后，应及时验槽封闭基底。 2）灯杆独立基础设计持力层为老土下300mm，持力层超深时，当垫层厚度小于300mm 时，用C10素砼回填至基础底，当大于300mm时，用C15毛石砼回填至基底。 3）在混凝土浇灌前应先进行验槽，基坑尺寸和土质应符合设计规定。坑内浮土、集水、淤泥、杂物应清除干净。对溶蚀裂隙须作揭顶或作素混凝土回填处理。 4）在基坑验槽后应在立即浇灌垫层混凝土，以保护地基，混凝土宜用表面振动器进行振捣，要求表面平整。当垫层达到一定强度后，在其上弹线、支模、铺放基础钢筋网，底部用于混凝土保护层同厚度的水泥砂浆块垫塞，以保证钢筋网位置正确。 5）在基础混凝土浇灌前，应将模板及钢筋上的垃圾、泥土和油污等杂物清除干净；对模板的缝隙和孔洞应予堵严；木模板表面要浇水润湿，但不得积水。 6）基础混凝土应分层连续浇灌完成。对于阶梯形基础，每一个台阶高度内应整分浇捣层，每浇完一台阶应停0.5～1h，以便使混凝土获得初步沉实，然后再浇灌上层，每一台阶浇完，表面应基本抹平。 7）基础混凝土浇灌完，应用草帘等覆盖并浇水加以养护。 2.3钢筋工程 1）一般要求 a.钢筋加工、绑扎必须严格按图纸的规范施工，不得擅自更改。 b.灯杆基础受力钢筋尽量用整长整根钢筋，若需接长时，一根钢筋上只能有一个焊接接头，钢筋接头位置应错开35d并不小时500mm，对于弯起钢筋接头应离开弯起点10d，对焊钢筋轴线偏差要小于2mm。
素混凝土基础技术交底 施工准备 2.1 材料及主要机具： 2.1.1 水泥：宜用325号～425号硅酸盐水泥、矿渣硅酸盐水泥和普通硅酸盐水泥。 2.1.2 砂：中砂或粗砂，含泥量不大于5%。 2.1.3 石子：卵石或碎石，粒径5～32mm，含泥量不大于2%，且无杂物。 2.1.4 水：应用自来水或不含有害物质的洁净水。 2.1.5 外加剂、掺合料：其品种及掺量，应根据需要通过试验确定。 2.1.6 主要机具：搅拌机、磅秤、手推车或翻斗车、铁锹（平头和尖头）、振捣器（插入式和平板式）、刮杠、木抹子、胶皮管、串桶或溜槽等。 2.2 作业条件： 2.2.1 基础轴线尺寸、基底标高和地质情况均经过检查，并应办完隐检手续。 2.2.2 安装的模板已经过检查，符合设计要求，办完预检。 2.2.3 在槽帮、墙面或模板上做好混凝土上平的标志，大面积浇筑的基础每隔3m左右钉上水平桩。 2.2.4 埋在垫层中的暖卫、电气等各种管线均已安装完毕，并经过有关方面验收。 2.2.5 校核混凝土配合比，检查后台磅秤，进行技术交底。准备好混凝土试模。 操作工艺 3.1 工艺流程： 槽底或模板内清理→混凝土拌制→混凝土浇筑→混凝土振捣→混凝土养护 3.2 清理：在地基或基土上清除淤泥和杂物，并应有防水和排水措施。对于干燥土应用水润湿，表面不得留有积水。在支模的板内清除垃圾、泥土等杂物，并浇水润湿木模板，堵塞板缝和孔洞。 3.3 混凝土拌制：后台要认真按混凝土的配合比投料：每盘投料顺序为石子→水泥→砂子（掺合料）→水（外加剂）。严格控制用水量，搅拌要均匀，最短时间不少于90s。 3.4 混凝土的浇筑 3.4.1 混凝土的下料口距离所浇筑的混凝土表面高度不得超过2m。如自由倾落超过2m时，应采用串桶或溜槽。 3.4.2 混凝土的浇筑应分层连续进行，一般分层厚度为振捣器作用部分长度的1.25倍，最大不超过50cm。 3.4.3 用插入式振捣器应快插慢拔，插点应均匀排列，逐点移动，顺序进行，不得遗漏，做到振捣密实。移动间距不大于振捣棒作用半径的1.5倍。振捣上一层时应插入下层5cm，以清除两层间的接缝。平板振捣器的移动间距，应能保证振动器的平板覆盖已振捣的边缘。 3.4.4 混凝土不能连续浇筑时，一般超过2h，应按施工缝处理。 3.4.5 浇筑混凝土时，应经常注意观察模板、支架、管道和预留孔、预埋件有无走动情况。当发现有变形、位移时，应立即停止浇筑，并及时处理好，再继续浇筑。 3.4.6 混凝土振捣密实后，表面应用木抹子搓平。 3.4.7 混凝土的养护：混凝土浇筑完毕后，应在12h内加以覆盖和浇水，浇水次数应能保持混凝土有足够的润湿状态。养护期一般不少于7昼夜。
照明工程技术交底 一、施工准备 1、材料准备： ⑴所采用的设备、器材及材料应符合国家现行技术标准的规定，并应有产 品质量合格证。设备应有铭牌。 ⑵灯具： ○1配件应齐全，无机械损伤、变形、油漆剥落、灯罩破裂等现象。 ○2瓷件与铁件应结合紧密，铁件镀锌良好。 ⑶灯架、抱箍 ○1表面应光洁，无裂纹、毛刺、飞边、砂眼、气泡等缺陷。 ○2应热镀锌，遇有局部锌皮剥落者，除锈后应涂刷红樟丹及油漆。 ⑷螺栓： ○1螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现象，螺栓与螺母 应配合良好。 ○2金属上的各种联结螺栓应有防松装置，采用的防松装置应镀锌良好、 弹力合适、厚度符合规定。 ⑸其它材料、熔断器、绝缘绑线、软塑料管、橡胶布、黑胶布等 二、基本施工方法与步骤： ⑴施工准备：在对现场进行合理的施工布置，准备好施工机具、施工材料； ⑵基础定位及施工标志：按照设计放出基础位置，并划线标示，在临时施工 场地周围布置好施工标志和交通安全标志等； ⑶预埋地角螺栓、法栏及基础开挖：按照设计要求预埋好地角螺栓、法栏， 应注意定位法兰高度和保持水平，然后开挖基础坑，直到符合要求的深度和尺寸。如果基础坑底有积水，则应先排除积水后，绑扎好钢筋，然后浇筑符合设计要求的C30砼，并进行合适的振捣，完成后再进行混凝土的养护，直到混凝土达到设计强度的90%以上，再进行与其相关的工作。基础中心离街边及街心距距应符合设计要求； ⑷检验、校准：基础固定后，用水平尺测量法兰表面水平度，用卷尺测量其 中心位置，若有偏差将要调整基础法兰,地角和螺栓水平位置和松紧，达到要求后进行下步； ⑸按设计要求回填，并夯紧实；
⑹预穿灯具电线：先穿铁丝，再用已穿好的铁丝将绝缘导线作引导，从杆内 穿到顶部； ⑺立路灯灯杆：将路灯灯杆竖立后，用螺栓将路灯灯杆法兰与基础法兰固定； 调整灯杆垂直度，使其与水平垂直。 ⑻路灯灯杆、接线：灯具安装应牢固可靠，仰角10度，接线螺丝要压紧，电 线要留有适当余量，下面接线时注意火线相位，按规定分配相位接线；灯具安装纵向中心线和灯臂纵向中心线应一致，灯具横向水平线应与地面平行，紧固后目测应无歪斜，灯头固定牢靠，在灯臂、灯盘、灯杆内穿线不得有接头，穿线孔口或管口应光滑、无毛刺，并应采用绝缘套管或包扎，包扎长度不得小于200mm。各种螺母紧固，宜加垫片和弹簧垫。紧固后螺出螺母不得少于两个螺距。 (9)混泥土保护基础、编号：按要求对路灯杆进行统一编号，检查有无不合要 求的地方，如有就立即纠正。 三、电缆敷设 电缆安装前，土建工作应具备下列条件： 1)电缆线路的安装工程应按施工图进行施工。 2)预埋件符合设计要求，预埋件埋设牢固。 3)电缆沟、竖井等处工作结束。 4)电缆线路敷设前，土建应完成的工作必须完成。 5)敷设前，应对电缆进行外观检查及绝缘电阻试验，，试验结果符合施工 规范要求。 6)电缆的搬运及支架敷设： a、电缆短时间搬运，一般采用滚动电缆轴的方法。滚动时按电缆轴上箭 头指示方向滚动，无箭头时可按电缆缠绕方向滚动，以免电缆松动。 b、电缆支架架设点应选好，以敷设方便为准，一般应在电缆起始点附近 为宜。架设时应注意电缆的方向，电缆引出方向应在电缆轴的上方。 四、配电箱安装： 严格检查配电箱、箱内元件的质量，箱体应达到IP65要求，所有电器应符合设计要求，安装时应基础牢固使配电箱牢靠固定在基础上并使箱体可靠接地，由专业电工进行配电箱接线。 五、路灯安装 1、路灯安装高度（从光源到地面）、仰角、装灯方向宜保持一致。 2、灯具安装向中心线和灯臂纵向中心线应一致，灯具横向水平线应与地面 平行，紧固后目测应无歪斜。 3、灯头固定牢靠，可调灯头应按设计调整至正确位置，灯头接线应符合下
照明工程施工技术交底
d.开挖出来的土石方统一堆放，然后工程车运输车统一外运，运距10Km。 ④路灯基础 a.根据设计院给出的道路桩号，结合地面照明施工图纸定出灯基础，采用人工开挖。 b.根据放出的手孔井开挖线，在线外四周设置安全警示带。以免安全事故发生。 c.根据标注的基础开挖线，按照图纸深度，炮锤破除路灯基础。如遇到不良地质土层应进行地基处理，地基承载能力设计值要求不小 nbm于120MPa。 d.按规范要求施工，基础深度允许偏差值不大于+100mm，-50mm。当土质原因等造成基础坑深度与设计偏差+100mm以上时，应按以下规定处理： 1）偏差在+100—+300mm 时，采用铺石灌浆处理； 2）偏差超过+300mm 时，超过+300mm 的部分可采用填土、沙石夯实处理，分层夯实厚度不大于100mm，然后采用铺石灌浆处理。 e.破除建筑垃圾外运. ⑤电缆井 a.根据放出的电缆井开挖线，在线外四周设置安全警示带。以免安全事故发生。 b.据施工图定位电缆井位置，同时标出电缆井开挖线，基底四周工作面各加宽50cm. c.据开挖线，图纸深度，炮锤破除电缆井基础，之后人工清理建筑垃圾。 d.电缆井基坑开挖之后必须用锥形标对电缆井基坑进行围护、遮盖。以免安全事故发生 e.开挖的建筑垃圾外运。 ⑥砌筑手孔井、电缆井、浇筑路灯基础 砌筑手孔井 a.手孔井基础铺筑20cm厚三七灰土，人工夯实达到设计要求，然后铺筑垫砖两层，干砂填缝。 b.砌筑手孔井砖墙体，墙体两侧预留φ50穿线管孔。 c.复合塑料井盖安装。 ⑥浇筑路灯基础 法兰盘基础示意图 a.根据图纸设计要求制作好钢筋笼。基础内预埋4根M24地脚螺栓。 b.在已挖好的基础内打入Ф20长度为2.5米的接地圆钢，接地圆钢等钢筋笼放入后，焊接其上，并用镀锌扁钢引出至灯杆基础后的手孔井中与Ф20的接地线，形成统一的接地系统。 c.支撑垫层、基础混凝土模板。模板采用木模板。 d.放入钢筋笼，及Ф32两根PE管，一根穿照明电线，一根备用。 e.浇筑C20混凝土，混凝土采用商品混凝土，浇筑混凝土时，进行合适的振捣，并放好法兰盘。完成后再进行混凝土的养护，直到混凝土达到设计要求的90%以上，然后拆模。 f.检验、校准：基础固定后，用水平尺测量法兰水平高度，用卷尺测量其中心位置，若有偏差
施工技术交底记录 2012年月日施管表5
2.施工工艺方案：按规定的施工及施工规范，质量评定标准以及标准图集施工。 3.电气系统，做好电缆预埋管，同时做好预防预埋管口堵塞的工作。 4.灯基础浇注，路灯安装、电气系统穿电缆，系统调试、通电试验。 5.各工序流程及主要施工方法：定灯位----挖路灯基坑----挖电池井----砌电池房----浇注路灯基础---- 路灯组装----路灯安装----实验、调试----自检----竣工验收。 6.施工方法 6.1 定灯位：按照施工图确定路灯安装位置。 6.2 挖灯基坑及电池房：以图纸为基础，在路灯基础位置挖路灯基坑、电池房。 ①基坑按图纸尺寸和桩号放样开挖，经监理签证后，开始浇注混凝土基础，并对混凝土分层振 捣，表面要用木棍抹平，所有明露边缘用修边器修圆。浇注灯杆混凝土基础前，必须将坑内 的积水排除。 ②放预埋件前，先核对预埋尺寸及预埋的方向，并在螺牙部分要用塑料纸包扎保护起来，放预 埋件时要边施工边调整。底座法兰盘与地脚螺栓四周的混凝土要振捣密实，保证预埋件与基 础紧密结合。 6.3、电池房：大小、深度、预埋管件见图纸要求，。 6.4、浇注路灯基础，按路灯基础图预置刚劲地垄，使用水平尺看平地垄买件表面。 6.5、路灯安装规定：同一条路的路灯安装高速（从光源到地面）仰角、装灯方向宜保持一致；基础坑开挖尺寸符合设计要求，基础混凝土强度不低于C30，基础内电缆管道从中心应超出基础平面30~50mm；灯具安装纵向中心线和灯臂中心线应一致，灯具横向水平线应与地面平行，紧固后目测应无歪斜；灯头牢固可靠，在灯臂、灯盘、灯杆内不能有线缆接头，穿线孔口光滑无毛刺，最好采用绝缘套管包扎，包扎长度不小于200mm;路灯安装使用的灯臂、灯杆、抱箍、螺栓等金属件要进行防腐处理。 7.安装完后检查无误，进行分项调试、系统调试、并做好记录。
基础工程施工技术交底 一、土方工程 施工前应验槽，先将浮土清除，基槽（坑）的边坡必须稳定，槽底和两侧如有孔洞、沟、井应加以填实。 1、土方开挖时应防止附近已有建筑物或构筑物、道路、管线等发生下沉和变形，必要时应与设计单位或建设单位协商采取防护措施，并在施工中进行沉降和位移观测。 2、土方工程施工中，应经常测量和校核其平向位置、水平标高和边坡坡度等是否符合设计要求，平面挖制桩和水准点，也应定期复测和检查是否正确。 3、采用集水坑降水时，应符合下列规定： （1）根据现场土质条件，应能保持开挖边坡的稳定。 （2）基坑、排水沟底应经常保持一定的深差。 （3）集水坑应与基础底边有一定的距离，防止地基土结构遭受破坏。 4、填方土料应符合设计要求，并符合下列要求： （1）含水量符合压实要求粘性土，可用作各曾填料。 （2）碎块草皮和有机含量大于8%的土，仅用于无压实要求的填方。 （3）淤泥土质一般不能用作填料。 （4）坑穴应清除积水和杂物等，并分层回填夯实。 （5）填土前，应对填方基地底和已完成隐蔽工程进行检查和中间验收。
二、桩承台基础施工 1、工艺流程： ①钢筋绑扎工艺流程： 核对钢筋半成品→钢筋绑扎→预埋管线及铁活→绑好砂浆垫块 ②模板安装工艺流程 确定组装模板方案→组装模板→模板预检 ③混凝土浇筑工艺流程 搅拌混凝土→浇筑→振捣→养护 2、钢筋绑扎： ①核对钢筋半成品：应先按设计图纸核对加工的半成品钢筋，对其规格、形状、型号、品种经过检验，然后挂牌堆放好。 ②钢筋绑扎：钢筋应按顺序绑扎，一般情况下，先长轴后段轴，由一端向另一端依次进行。操作时按图纸要求划线、铺铁、穿箍、绑扎，最后成型。 ③预埋管线及铁活：预留孔洞位置应正确，桩伸入承台梁的钢筋、承台梁上的柱子、板墙插铁，均应按图纸绑好，扎结牢固（应采用十字扣）或焊牢，其标高、位置、搭接锚固长度等尺寸应准确，不得遗漏或位移。 ④受力钢筋搭接接头位置应正确。其接头相互错开，上铁在跨中，下铁应尽量在支座处，不得跳扣。 ⑤绑砂浆垫块，一般厚度不小于50mm，间隔1m，侧面的垫块应与钢筋绑牢，不应遗漏。 3、安装模板：

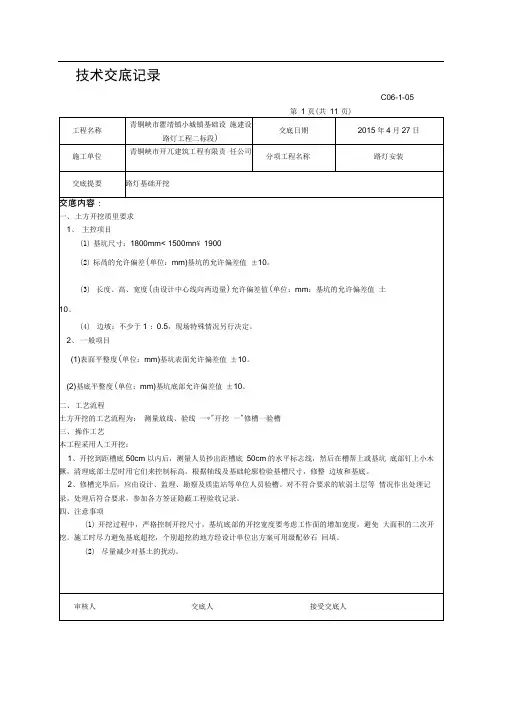

路灯施工技术交底记录 表 C2-1 编号： 本表由施工单位填写，交底单位与接受交底单位各存一份。 路灯施工技术交底记录 工程名称 施工单位 交底部位 路灯基础开挖 工序名称 土方开挖 交底日期 交底内容： 一、土方开挖质量要求 1、主控项目 (1)基坑尺寸：1800mm ×1500mm ×1900 (2)标高的允许偏差(单位：mm)：基坑的允许偏差值±1O 。 （3）长度、高、宽度(由设计中心线向两边量)允许偏差值(单位：mm)：基坑的允许偏差值±10。 （4）边坡：不少于1：0.5，现场特殊情况另行决定。 2、一般项目 (1)表面平整度(单位：mm)：基坑表面允许偏差值±10。 (2)基底平整度(单位：mm)：基坑底部允许偏差值±10。 二、工艺流程 土方开挖的工艺流程为： 测量放线、验线 开挖 修槽 验槽 三、操作工艺 本工程采用人工开挖： 1、开挖到距槽底50cm 以内后，测量人员抄出距槽底50cm 的水平标志线，然后在槽帮上或基坑底部钉上小木橛，清理底部土层时用它们来控制标高。根据轴线及基础轮廓检验基槽尺寸，修整边坡和基底。 2、修槽完毕后，应由设计、监理、勘察及质监站等单位人员验槽。对不符合要求的软弱土层等情况作出处理记录，处理后符合要求，参加各方签证隐蔽工程验收记录。 四、注意事项 （1）开挖过程中，严格控制开挖尺寸，基坑底部的开挖宽度要考虑工作面的增加宽度，避免大面积的二次开挖。施工时尽力避免基底超挖，个别超挖的地方经设计单位出方案可用级配砂石回填。 （2）尽量减少对基土的扰动。 （3）开挖基坑时，有场地条件的，一次留足回填需要的好土，多余土方运到弃土处，避免二次搬运。 （4）土方开挖时，要注意保护标准定位桩、轴线桩、标准高程桩。 （5）基坑（槽）管沟的直立帮和坡度，在开挖过程和敞露期间应防止塌方，必要时应加以保护。 （6）施工中如发现有文物或古墓等，应妥善保护，并应立即报请当地有关部门处理后，方可继续施工，要做到对218国道两侧绿化带里的树木尽一切办法保护好，尽量不损坏现有树木。在敷设地上或地下的管道、电缆的地段进行土方施工时，应事先取得有关管理部门的书面同意，施工中应采取措施，以防损坏管线。 项目（专业） 技术负责人 交底人 接受交底人
8米路灯基础基础施工说明 1螺栓 1.1地脚螺栓采用016优质钢材（A3)加工而成，总长度750mm，顶端放50mm一M16螺牙，并配上4只M16的螺母4只垫片，下端以R100弯折150mm，整个基础共4根M16螺栓。 1.2用6圆钢将4根螺栓焊接成正方形，对角中心距为0280。 1.3上端螺牙应统一超出水平面50mm，螺牙应用电工用黑胶布裹好，以防水泥浆砂粘上，不便拧固螺母。螺栓下端弯向一致对外。 2钢筋网与混凝土 2.1此基础为钢筋混凝土结构，按《建筑地基基础设计规范》GBJ7-89等标准设计。 2.2水泥的标号应在425#以上，基础底部垫层不低于50mm，钢筋保护层混凝土厚度不小于50mm，混凝土强度等级不低于Cl8（200kgf/cm2)，地基要注意施工保养。 2.3本基础埋置深度为1100mm，基础顶面应和水平面一致。 3避雷接地装置与电缆穿线管3.1避雷接地极采用1根40x54mm的扁铁条l.2m，上端打010.5的孔，并且连接绝缘铝线0.5m，两端用扎头扎好，扎头孔径为10.5，接地扁铁条放在基础中间O130范围内，下端超出基础50mm，上端超出50mm，此工作切不可疏忽。接地电阻应小于10Q。 3.2电级穿线管050以上，可用PVC管，也可用镀锌钢管以RI80弯折而成。 4其它事项41本基础适用于地基承载力设计值=60KPa（f=6/m2）和最大风力不超过11级的地区，但在山区和，-60KPa的软弱地基的地区，地质状况比较复杂时，应由当地勘察设计单位确定 庭院灯基础施工技术交底 交底内容： 一、作业条件： 1、路牙砖铺设完毕。 2、主要材料： C20混凝土、灯座基础铁件。 3、主要机具： 电动振捣棒、铁锹、小抹子等工具。 二、操作工艺： 基层处理一支模板一下预埋件一浇筑混凝土。 1、基层处理： 将基层表面平整，坚实、不得有浮尘、杂物等。 2、支模板： 根据灯座基础尺寸（350mmx350mmx500mm)支模板。 3、下预埋件： 下灯座预埋件，螺丝扣全部出砼面为60mm，以下部位全部埋入基础，预埋件为正三 |角形，一边要与基础模板平行且与路牙砖垂直，接近路牙砖部位的螺丝扣距离路牙砖内 |侧为500mm（具体见附图）。 4、浇筑混凝土： 采用C20混凝土浇筑，浇筑过程中采用振捣棒振实。 |三、质量标准： 1、主控项目： 1）灯座基础尺寸（350mmx350mm×500mm）。 2）预埋件预埋深度，预埋件预埋方式以及距离路牙砖距离。 3）混凝土强度为C20。
路灯安装安全技术交底 编号：工程名称翔凤大道工程 施工部位翔凤大道施工内容路灯安装 安全环保技术交底内容 1．一般规定 1.1所有从事路灯作业的电工必须经专业安全技术培训， 考试合格，非电工严禁进行电气作业。I.2电工作业时，必须穿绝缘鞋、戴绝缘手套，酒后不准操作。 1.3所有绝缘、检测工具应妥善保管、严禁他用、并应定期检查、校验。保证正确可靠接地或接零。所有接 地或接零处，必须保证可靠电气连接。保护零线PE必须采用绿／黄双色线，严格与相线、工作零线相区别，不得混用。 1.4路灯安装、防护、使用、维修必须符合《施工现场临时用电安全技规范》(以下简称《规范》)的要求。2．配电箱要求： 2.1配电箱及其内部开关、器件的安装应端正牢固。安装在建筑物或构筑物上的配电箱为固定式配电箱，其 箱底距地面的垂直距离应大于 1.3m，外壳等，必须做保护接零，保护零线必须通过零线端子板连接。 2.2配电箱内的开关、电器，应安装在金届或 非木制的绝缘电器安装板上，然后整体紧固在配电箱体内，金属箱体、金 属电器安装板以及箱内电器不带电的金属底座， 2.3配电箱和开关箱的进出线口，应设在箱体的下面，并加护套保 护。进、出线应分路成束，不得承受外力，并做好防水弯。导线束不得与 箱体进、出线口直接接触。配电箱的操作盘面不得有带电体明露，箱内应 整洁，不得放置工具等杂物，箱门应设有线路图，平时要锁好箱门。 3．路灯照明安装注意事项： 3.I路灯照明应采用高光效、长寿命的照 明光源。工作场所不得只装设局部照明．对于需要大面积的照明场所，应 采用高压汞灯、高压钠灯或碘钨灯，灯头与易燃物的净距离不小于0.3m。流动性碘钨灯采用金属支架安装时，支架应稳固，灯具与金属支架之间必 须用不小于0．2m的绝缘材料隔离。 3.2照明灯具属露天装置，应采用防水式灯具，距地面高度不得低于3m 3.3选用额定电压为220v的照明灯具，不得使用带开关的灯头，应选用螺口灯头。相线接在与中心触 头相连的一端、零线接在与螺纹口相连的一端。灯头的绝缘外壳不得有损 伤和漏电，照明灯具的金局外壳必须做保护接零。单项回路的照明开关箱 内必须装设漏电保护开关。 3.4照明路线不得拴在金属架上，严禁在 地面上乱拉、乱拖。控制刀闸应配有熔断器和防雨措施。4．路灯照明线路 4.1架空线路：（1）安装路灯时运电杆应由专人指挥。小车 搬运，必须绑扎牢固，防止滚动。人抬时，前后要响应，协调一致，电杆 不得离地过高，防止一侧受力扭伤。(2)人工立电杆时。应有专人指挥。立杆前检查工具是否牢固可靠(如叉木无伤痕，链子合适，溜绳、横绳、逮于绳、钢丝绳无伤痕)。地锚钎子要牢固可靠，溜绳各方向吃力应均匀。操作时，互相配合，听从指挥，用力均匀；机械立杆，吊车臂下不准 站人，上空(吊车起重臂杆回转半径内)所有带电线路必须停电。(3)电杆就位移动、电杆立起后，必须先架好叉木，才能撤去吊钩。装在防撞墙 上电杆必须牢固。①登杆组装横担时，活络扳手开口要合适，不得用力过
安全、技术交底记录
华润神仙洞150MW风电项目220kV送电线新建工程 基础施工安全、技术交底 一、工程概况： 本工程为华润仙洞150MW风电项目220kV送电线路工程，公司负责本工程全部施工任务。共有铁塔139基，全部为自力式铁塔。全线地形以山地为主，线路在林区，树高林密，地理环境复杂且与其交叉、平行的道路较少，施工条件差，部分铁塔位于耕地、草甸、湿地中。 二、施工步骤 1）施工人员必须熟悉基础施工图及基础明细表，做到按图施工。 2）认真学习基础作业指导书，按基础作业指导书的施工方案进行施工。 3）基础分坑前应逐基复测塔基断面，如分坑过程中发现与图纸不符，及时通知项目部，由项目部联系设计院进行处理。 4）基础开挖先进行测量定位抄平放线。 5）基坑开挖时，应注意避免挠动原状土。 6）塔基础坑（不含掏挖基础和岩石基础）坑深允许偏差为+100mm，-50mm，坑底平整。同基基础坑在允许偏差范围内按最深基坑操平。掏挖基础以人工掏挖为主，对于风化岩可采用松动破碎与人工开挖结合，但要保持坑壁完整，岩渣必须清除干净。掏挖基础及岩石基础的尺寸不允许有负偏差。 7）开挖时，应对平面控制桩、水准点、基坑的平面位置、水平标高、边坡坡度等经常进行检查。
8）如用机械开挖时，离底标高差200mm，停止用机械挖，用人工挖到位，防止机械开挖掌握不好，对地基扰动。 9）当开挖的土体含水量大且不稳定，或边坡较陡、基坑较深、地质条件不好时，应采用加固措施。 10）塔基础坑深与设计坑深偏差大于+100mm时，应铺石灌浆。 11）接地沟开挖的长度和深度要符合设计要求并不得有负偏差，沟中杂物要清除。在山坡上挖接地沟时，沿等高线开挖。 12）塔基础坑及拉线基础坑回填，要求分层夯实，每次回填300mm夯实一次。并要有防沉层（300mm-500mm）。 13）施工现场的砂石，必须为中砂和花岗石，且砂石料必须采用彩条布对其进行铺垫。 14）在详细核实基础根开，高程，基础型号，几何尺寸等正确无误后方可浇基础砼，同时按规定做好试块（试块由带班队长或技术员亲自完成）。 15）基础浇制过程中应对质量进行严格把关，严格按照配合比进行混凝土搅拌。 16）对超过2m的坑深，基础浇制过程采用漏斗对底盘进行浇制，以防止砼散开，影响基础质量，并做好振捣工作，确保工程质量。 17）在基础浇制完成满足48小时后方可进行拆模。 18）铁塔组立前应检查基础柱面标高，紧线前拧紧螺帽。 19）有不等长腿的塔位，应先施工高程较低的基础。 具体做法为：重新核对中心桩和轴线，然后以中心桩作为其准点，将经纬仪安装在塔基中心桩位于对准原桩位方向，即为地脚螺栓的对角方向，并从塔基中心桩水平量取半对角根开，即为每个塔腿地脚螺栓的中心（十字架圆盘中心），再根据小根开的对角尺寸先确定每个塔脚的两根对角螺栓，从而确定每个塔腿圆盘上的4根或8根地脚螺栓。在调整螺栓位置过程中先要调好螺栓的高度。每塔腿小根开调整准确后就用竹片、铁丝固定或电焊固定在十字架上成一整体，对于8~12根地脚螺栓用固定盘，使小根开尺寸不会变动。最后核对大根开尺寸调整准确后，固定十字架在柱模上。 总结：本交底中未提及事项，按施工图纸和《110-500Kv架空送电线路施工及验收规范》要求进行施工。 三、安全交底内容 安全目标：⑴不发生重伤及以上人身事故；⑵不发生有本公司人员责任的电力生产事故；⑶
审核人 交底人 接受交底人 1、 本表由施工单位填写，交底单位与接受交底单位各存一份。 技术交底记录 表 C2-1 编 号 005 工程名称 金盏乡长店组团农民定向安置房二期 3002-001地块18#楼 交底日期 2017年3月16 日 施工单位 河北建设集团有限公司 分项工程名称 基础 交底提要 基础垫层施工 交底内容： 一、施工准备 1、材料：C15商品混凝土，垫层厚度100mm 、塌落度控制在160+20。 2、施工机具：混凝土泵车，手推车、铁锹、平板震捣器、电抹子、刮杠、木抹子、铁末子、胶皮水管等。 3、作业条件： (1)垫层的基底地质情况、标高、尺寸均经过检查，并办完隐检手续。 (2)施工用电按规范已接至现场，并且通过验收。 （3）测量人员已完成对砼垫层厚度控制点的设置，并通过验收，复合并与设计一致，定上水平桩。 (5)准备好混凝土试模、及塌落度桶。 二、 工艺流程 找标高、弹面层水平线→定水平桩（混凝土打点）→洒水湿润→混凝土浇筑→找平→第一遍压光→ 第二遍压光→养护 三、 操作工艺 （1）找标高、弹面层水平线： 根据控制桩水平标高线，量测出垫层面层的水平线。 （2）定水平桩（钢筋）： 为保证垫层的平整度，还要做水平桩，以做好的面层水平线为标准每隔2米定一个钢筋水平桩，作为浇筑细石混凝土面层厚度的标准。 （3）混凝土浇筑、找平：将混凝土铺浇筑到地面基层上，紧接着用2m 长刮杠顺着钢筋水平桩刮平，然后用平板振动器往返，如有凹处用混凝土填平，试面层到平整均匀，再用2m 长刮杠刮平（操作时均要从前往后倒退着走）。 （4）集水坑打垫层时先使用钢模网固定在坡面上，然后喷射混凝土，先修坡面，然后修坑底。 （5）第一遍压光：用铁抹子轻轻抹压一遍直到出浆为止。
编号： 本表由施工单位填写，交底单位与接受交底单位各存一份。 工程名称 施工单位 交底部位 路灯基础开挖 工序名称 土方开挖 交底日期 交底内容： 一、土方开挖质量要求 1、主控项目 (1)基坑尺寸：1800mm ×1500mm ×1900 (2)标高的允许偏差(单位：mm)：基坑的允许偏差值±1O 。 （3）长度、高、宽度(由设计中心线向两边量)允许偏差值(单位：mm)：基坑的允许偏差值±10。 （4）边坡：不少于1：0.5，现场特殊情况另行决定。 2、一般项目 (1)表面平整度(单位：mm)：基坑表面允许偏差值±10。 (2)基底平整度(单位：mm)：基坑底部允许偏差值±10。 二、工艺流程 土方开挖的工艺流程为： 测量放线、验线 开挖 修槽 验槽 三、操作工艺 本工程采用人工开挖： 1、开挖到距槽底50cm 以内后，测量人员抄出距槽底50cm 的水平标志线，然后在槽帮上或基坑底部钉上小木橛，清理底部土层时用它们来控制标高。根据轴线及基础轮廓检验基槽尺寸，修整边坡和基底。 2、修槽完毕后，应由设计、监理、勘察及质监站等单位人员验槽。对不符合要求的软弱土层等情况作出处理记录，处理后符合要求，参加各方签证隐蔽工程验收记录。 四、注意事项 （1）开挖过程中，严格控制开挖尺寸，基坑底部的开挖宽度要考虑工作面的增加宽度，避免大面积的二次开挖。施工时尽力避免基底超挖，个别超挖的地方经设计单位出方案可用级配砂石回填。 （2）尽量减少对基土的扰动。 （3）开挖基坑时，有场地条件的，一次留足回填需要的好土，多余土方运到弃土处，避免二次搬运。 （4）土方开挖时，要注意保护标准定位桩、轴线桩、标准高程桩。 （5）基坑（槽）管沟的直立帮和坡度，在开挖过程和敞露期间应防止塌方，必要时应加以保护。 （6）施工中如发现有文物或古墓等，应妥善保护，并应立即报请当地有关部门处理后，方可继续施工，尽量不损坏现有树木。在敷设地上或地下的管道、电缆的地段进行土方施工时，应事先取得有关管理部门的书面同意，施工中应采取措施，以防损坏管线。 项目（专业） 技术负责人 交底人 接受交底人
表 C2-1 编号： 本表由施工单位填写，交底单位与接受交底单位各存一份。 工程名称 施工单位 交底部位 路灯基础开挖 工序名称 土方开挖 交底日期 2011-07-15 交底内容： 一、土方开挖质量要求 1、主控项目 (1)基坑尺寸：1800mm ×1500mm ×1900 (2)标高的允许偏差(单位：mm)：基坑的允许偏差值±1O 。 （3）长度、高、宽度(由设计中心线向两边量)允许偏差值(单位：mm)：基坑的允许偏差值±10。 （4）边坡：不少于1：0.5，现场特殊情况另行决定。 2、一般项目 (1)表面平整度(单位：mm)：基坑表面允许偏差值±10。 (2)基底平整度(单位：mm)：基坑底部允许偏差值±10。 二、工艺流程 土方开挖的工艺流程为： 测量放线、验线 开挖 修槽 验槽 三、操作工艺 本工程采用人工开挖： 1、开挖到距槽底50cm 以内后，测量人员抄出距槽底50cm 的水平标志线，然后在槽帮上或基坑底部钉上小木橛，清理底部土层时用它们来控制标高。根据轴线及基础轮廓检验基槽尺寸，修整边坡和基底。 2、修槽完毕后，应由设计、监理、勘察及质监站等单位人员验槽。对不符合要求的软弱土层等情况作出处理记录，处理后符合要求，参加各方签证隐蔽工程验收记录。 四、注意事项 （1）开挖过程中，严格控制开挖尺寸，基坑底部的开挖宽度要考虑工作面的增加宽度，避免大面积的二次开挖。施工时尽力避免基底超挖，个别超挖的地方经设计单位出方案可用级配砂石回填。 （2）尽量减少对基土的扰动。 （3）开挖基坑时，有场地条件的，一次留足回填需要的好土，多余土方运到弃土处，避免二次搬运。 （4）土方开挖时，要注意保护标准定位桩、轴线桩、标准高程桩。 （5）基坑（槽）管沟的直立帮和坡度，在开挖过程和敞露期间应防止塌方，必要时应加以保护。 （6）施工中如发现有文物或古墓等，应妥善保护，并应立即报请当地有关部门处理后，方可继续施工，要做到对218国道两侧绿化带里的树木尽一切办法保护好，尽量不损坏现有树木。在敷设地上或地下的管道、电缆的地段进行土方施工时，应事先取得有关管理部门的书面同意，施工中应采取措施，以防损坏管线。 项目（专业） 技术负责人 交底人 接受交底人
技术交底记录表编号：
路基挡墙及桥梁路灯基础接地施工技术交底 一、编制依据 市人民路东延线（xx段）两阶段施工图第四册——照明工程 市人民路东延线（xx县段）两阶段施工图第二册——桥梁工程 3.综合接地教材 4.我单位以往施工经验 二、工程概况 xxx人民路东延线在沿着路基挡墙顶部防撞护栏及跨线桥两侧防撞护栏设置11m高单臂路灯，灯具光源为半截光型NG400W高效高压钠灯，灯杆间距为40米，呈双侧对称布置。路灯采用在防撞护栏混凝土基础内预埋钢板和地脚螺栓做为路灯基础的方案。预埋件详见附图一。 根据设计图第四册照明工程，所有路灯均要求采用TN-S接地系统，路灯设置重复接地装置（每灯一根接地极），所有灯具、灯杆等金属体均应可靠接地，利用路灯金属钢杆为接闪器，联合接地不大于4欧姆。 由于目前桥梁工程和路基挡墙工程均有部分已施工完成，经与设计院沟通后，拟定于四种接地方案，分别为第一种已施工桥梁工程接地方案，指龙峰大道跨线桥；第二种未施工桥梁工程接地方案，指蓝田大道跨线桥和S207跨线桥；第三种已施工路基挡墙接地方案；第四种未施工路基挡墙接地方案。本次技术交底将分述以上这四种接地方案。 三、接地方案 第一种已施工桥梁工程接地方案 将每处路灯基础预埋钢板与防撞护栏混凝土基础内的最上层4根φ8纵向贯通钢筋焊接，每处焊接长度不小于5cm （通过4根U型N3钢筋与防撞护栏通长N1钢筋可靠焊接详见附图），相当于将桥梁同一则的所有路灯基础预埋件利用4根钢筋全部串联起来。然后在防撞护栏两端的端部将4根钢筋焊接在一起并焊接安装一个接地端子。在0#台和5#台两个
桥台上部混凝土施工时，在桥身内埋1根φ20的钢筋，在台背一侧钢筋伸出台身并向下方伸入台背填土，伸入台背不小于，在台胸墙的一侧焊接安装一个接地端子。全部施工完成后，用专用联接线将防撞墙上的接地端子与桥台台身上的接地端子连起来，完成接地并测试电阻值。具体布置位置详见附图二。 第二种未施工桥梁工程接地方案 路灯基础预埋钢板在防撞护栏混凝土基础内的连接与第一种方案完全一样，但到梁端时，利用梁体的结构钢筋引下至梁体底板（采用的方法是将防撞护栏基础预埋钢筋与箱梁结构钢筋焊接，焊缝长度不小于5cm。），在被引下的梁体结构钢筋上位于底板处焊接一个接地端子（具体位置详见附图）。在0#台和5#台利用桩基钢筋做为接地体，在每个台的6根桩基中每根桩任意找一根桩基的主钢筋，然后用N4钢筋将其焊接联系起来，再将其与承台钢筋焊接引上，将引上的承台钢筋再与桥台台身主筋焊接引上，在桥台的顶部在引上钢筋上焊接一个接地端子（具体位及连接置详见附图）。全部施工完成后，用专用联接线将箱梁底板上的接地端子与桥台台身上的接地端子连起来，完成接地并测试电阻值。具体布置位置详见附图三。 第三种已施工路基挡墙接地方案 路灯基础预埋钢板在防撞护栏混凝土基础内的连接与第一种方案完全一样。在同一段挡墙的未施工段落内选择不少于4处路灯基础预埋件位置设置下引接地线，下引线采用40×4镀锌扁钢，底部伸入地面线以下，上部与路灯基础预埋钢板满焊。具体布置位置详见附图四。 第四种未施工路基挡墙接地方案 防撞护栏混凝土基础内不再设贯通钢筋，所有防撞护栏混凝土基础钢筋在沉降缝处按设计要求断开。在每一个路灯基础预埋钢板处设置下引接地线，下引线采用40×4镀锌扁钢，底部伸入地面线以下，上部与路灯基础预埋钢板满焊。具体布置位置详见附图四。 长沙市人民路东延线路基，路基挡墙、跨线桥均设置路灯。其中挡墙和跨线桥设计为
