一、常用文字符号：
电箱符号
线路敷设符号
常用电气元件文字符号表
二、电缆型号
NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆4*150是4芯150平方毫米E70是接地用线为70平方毫米。
你学习一下下面的电缆基础知识就知道了！
一、电缆型号由下面字母属性组成
（1）类别：
H——市内通信电缆
HP——配线电缆
HJ——局用电缆
（2）绝缘：
Y——实心聚烯烃绝缘
YF——泡沫聚烯烃绝缘
YP——泡沫／实心皮聚烯烃绝缘
（3）内护层：
A——涂塑铝带粘接屏蔽聚乙烯护套
S——铝，钢双层金属带屏蔽聚乙烯护套
V——聚氯乙烯护套
（4）特征：
T——石油膏填充
G——高频隔离
C——自承式
（5）外护层：
23——双层防腐钢带绕包销装聚乙烯外被层
33——单层细钢丝铠装聚乙烯被层
43——单层粗钢丝铠装聚乙烯被层
53——单层钢带皱纹纵包铠装聚乙烯外被层
553——双层钢带皱纹纵包铠装聚乙烯外被层
三、常用电缆规格型号
1、铜(铝)芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆(电线)
BV -铜芯聚氯乙烯绝缘电缆（电线）
BLV-铝芯聚氯乙烯绝缘电缆（电线）
BVR-铜芯聚氯乙烯绝缘电缆（电线）
BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）
BLVV-铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）
BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）
BLVVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）
BV-90-铜芯耐热90℃聚乙烯绝缘电线
本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆（电线）
2、低烟无卤系列产品
低烟无卤阻燃系列电缆电线，WDZ-（加普通型号的电缆电线代号）注：阻燃一般分A、B、C、D四类, 例如：WDZD-VY WDZA-YJY WDZB-YJV23 WDZC-BY WDZ-BVY WDZB-KYJY WDZC-KVV23等供固定（软电缆为移动式）敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用，主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所，电缆的额定电压应不低于供电系统的标称电压。
3、额定电压10kV及1kV铜（铝）芯交联聚乙烯绝缘架空电缆
JKYJ、JKLYJ—铜（铝）芯交联聚乙烯绝缘架空电缆
JKY、JKLY—铜（铝）芯交联聚乙烯绝缘架空电缆
JKV、JKLV—铜（铝）芯聚氯乙烯绝缘架空电缆（只适用于1kV）
供固定敷设在额定交流电压U0/U为10kV、1kV的室内、室外架空的输配电力线路使用，可用于单相接地故障时间每次一般不大于1min的系统，亦可用于最长每次不超过8h，每年累计不超过125h的系统。
4、铜(铝)芯聚氯乙烯绝缘聚氯乙烯(聚乙烯)护套电力电缆
VV，VLV一铜（铝）芯聚氯乙烯绝缘、聚氯乙烯护套电力电缆VV，VLV一铜（铝）芯聚氯乙烯绝缘、聚乙烯护套电力电缆
供固定敷设在额定交流电压UO/U为0．6/1KV及以下的室内、架空、电缆沟道、管道内的输配电力线路用。
1芯：1．5--630mm
2芯：2*1．5--2*185mm
3芯：3*1．5-3*300mm 4芯：4*4-4*300mm
3+1芯：3*4+1**300+1*150mm
3+2芯：3*4+1**300+2*150mm
4+1芯：4*4+1**300+1*150mm
5、铜(铝)芯聚氯乙烯绝缘(铠装)聚氯乙烯(聚乙烯)护套电力电缆
VV22,VLV22-铜（铝）芯聚氯乙烯绝缘、钢带铠装聚氯乙烯护套电力电缆
VV23,VLV23-铜（铝）芯聚氯乙烯绝缘、钢带铠装聚乙烯护套电力电缆
供固定敷设在额定交流电压U/0U为1KV及以下的室内、电缆沟道、管道内或直埋等能承受较大机械外力等固定场合的输配电力线路用。
1芯：10~630 mm2
2芯：2Ⅹ4~2Ⅹ185 mm2
3芯：3Ⅹ4~3Ⅹ400 mm2
4芯：4Ⅹ4~4Ⅹ400 mm2
3+1芯：3Ⅹ4+1Ⅹ~3Ⅹ400+1Ⅹ185 mm2
3+2芯：3Ⅹ4+2Ⅹ~3Ⅹ400+2Ⅹ185 mm2
4+1芯：4Ⅹ4+1Ⅹ~4Ⅹ400+1Ⅹ185 mm2
6、铜芯聚氯乙烯绝缘(铠装)聚氯乙烯护套控制电缆
KVV-铜芯聚氯乙烯绝缘、聚氯乙烯护套控制电缆
KVV22-铜芯聚氯乙烯绝缘、钢带铠装，聚乙烯护套控制电缆
KVVP2-铜芯聚氯乙烯绝缘聚乙烯护套铜带屏蔽控制电缆
KVVP-铜芯聚氯乙烯绝缘聚乙烯护套编织屏蔽控制电缆
本品适用于交流额定电压450/750V及以下，电站、变电站、矿山、石化企业等的单机控制或机组设备控制。
7、铜芯聚氯乙烯绝缘(铠装)聚氯乙烯护套耐火电线电缆
NH-2271EC01（BV）-450/750V铜芯聚氯乙烯绝缘耐火电线
NH-BVV-[NH-2271EC10（BVV）]-300/500V铜芯聚氯乙烯绝缘聚氯乙烯护套耐火电线
1KV铜芯聚氯乙烯绝缘聚氯乙烯护套耐火电力电缆
1KV铜芯聚氯乙烯绝缘、钢带铠装聚氯乙烯护套耐火电力电缆
NH-KVV-450/750V铜芯聚氯乙烯绝缘、聚氯乙烯护套耐火控制电缆
NH-VV22-450/750V铜芯聚氯乙烯绝缘、钢带铠装聚氯乙烯护套耐火控制电缆
本产品用于交流额定电压1KV及以下聚氯乙烯绝缘耐火电缆，适用于火灾多发区在着火的情况下，仍能保持一定时间继续运行的固定敷设场合。
8、低烟低卤系列产品
低烟低卤阻燃系列电缆电线，DDZ-（加普通型号的电缆电线代号）注：阻燃一般分A、B、C、D四类例如：DDZC-VV DDZA-YJV DDZA-YJV22 DDZC-BV DDZB-BVV DDZC-KYJV DDZA-KVV22等
供固定（软电缆为移动式）敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用，主要应用于人流密集公共场所及地下公共设施的场所，电缆的额定电压应不低于供电系统的标称电压。
9、交联聚乙烯绝缘电力电缆
YJY YJLV 铜（铝）芯交联聚乙烯绝缘、聚氯乙烯护套电力电缆
YJY22 YJLV22铜（铝）芯交联聚乙烯绝缘、钢带铠装聚氯乙烯护套电力电缆。
供固定敷设在额定交流电压UOU为1kv及以下的室内电缆沟道、管道内的输配电力线路用。
10、铜(铝)芯阻燃聚氯乙烯绝缘(铠装)聚氯乙烯护套电线电缆
ZR-227IEC01（BV），ZR-BLV-铜（铝）芯阻燃聚氯乙烯绝缘电线
ZR-BVV，ZR-BLVV，ZR-227IEC10（BVV）-铜（铝）芯阻燃聚氯乙烯绝缘聚氯乙烯护套电缆（电线)
ZR-VV，ZR-VLV-铜（铝）芯阻燃聚氯乙烯绝缘聚氯乙烯护套电力电缆
ZR-VV22 ，ZR-VLV22-铜（铝）芯阻燃聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
ZR-KVV-铜芯阻燃聚氯乙烯绝缘聚氯乙烯护套控制电缆
ZR-KVV2-铜芯阻燃聚氯乙烯绝缘钢带铠装聚氯乙烯护套控制电缆

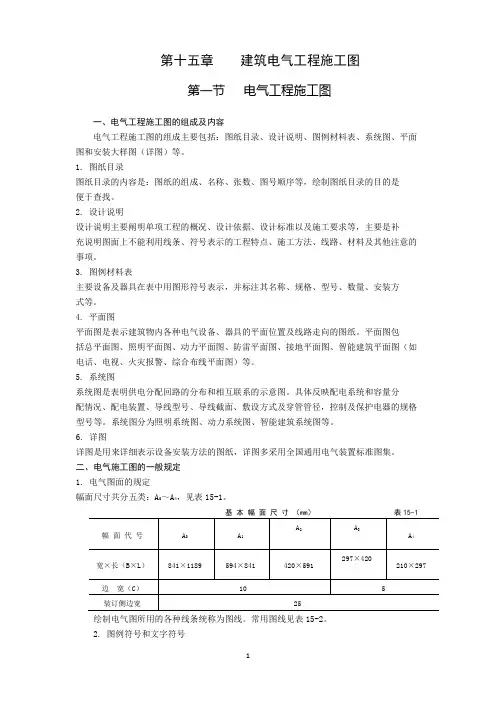

四、图例符号和文字符号
电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。常用电气图例符号见表15-3。
图线形式及应用表1图线名称图线形式图线应用图线名称图线形式图线应用
粗实线电气线路，
一次线路点划线控制线
细实线二次线路，
一般线路双点划线辅助围框线
虚线屏蔽线路，机械线路
图例名称备
注
图例名称
备
注
双绕组变压器形式1
形式2
电源自动切换
箱(屏)
隔离开关
三绕组变压器形式1
形式2
接触器(在非动
作位置触点断
开)
电流互感器脉冲变压器形式1
形式2
断路器
电压互感器形式1
形式2
熔断器一般符
号
屏、台、箱柜一般
符号
熔断器式开关
动力或动力—照明
配电箱熔断器式隔离
开关
照明配电箱(屏)避雷器事故照明配电箱
(屏)
总配线架室内分线盒中间配线架室外分线盒壁龛交接箱
灯的一般符号分线盒的一般
符号
球型灯单极开关（暗）顶棚灯双极开关
花灯双极开关（暗装）
弯灯三极开关
荧光灯三极开关(暗装)
三管荧光灯单相插座
五管荧光灯单相插座（暗
装）
壁灯密闭(防水)广照型灯(配照
型灯)
防爆
防水防尘灯带保护接地插
座
开关一般符号带接地的单相插座(暗装)
单极开关带接地单相插座(密闭防水)
指示式电压表防爆
功率因数表带接地插孔的三相插座
有功电能表(瓦时
计)带接地插孔的三相插座(
暗)
TP—电话FX—传
真M—传声器FM—
调频TV—电视
—扬声器
插座箱(板)单极限时开关指示式电流表调光器匹配终端
钥匙开关传声器一般符
号
电铃扬声器一般符
号
天线一般符号感烟探测器
放大器一般符号感光火灾探测
器
分配器，两路，一
般
符号气体火灾探测器(点式)
三路分配器缆式线型定温探测器
四路分配器感温探测器电线、电缆、母线、
三根导线三根导线n根导线手动火灾报警
按钮
接地装置
(1)有接地极
(2)无接地极
水流指示器
电话线路火灾报警控制
器
视频线路火灾报警电话机(对讲电话
)
广播线路应急疏散指示标志灯
消火栓应急疏散照明
灯
敷设方
式新符号旧符号
敷设方
式
新符号旧符号
穿焊接钢管
敷设SC G
电缆桥架敷
设
CT
穿电线管敷
设MT DG
金属线槽敷
设
MR GC
穿硬塑料管
敷设PC VG
塑料线槽敷
设
PR XC
穿阻燃半硬
聚氯乙烯管
敷设
FPC ZYG直埋敷设DB
穿聚氯乙烯
塑料波纹管
敷设
KPC电缆沟敷设TC
穿金属软管
敷设CP
混凝土排管
敷设
CE
穿扣压式薄
壁钢管敷设
KBG钢索敷设M
敷设方
式新符号旧符号
敷设方
式
新符号旧符号
沿或跨梁
（屋架）敷
设AB LM
暗敷设在墙
内WC QA
暗敷设在梁BC LA沿顶棚或顶CE PM
线路的文字标注基本格式：a b - c （d ×e +f ×g ）i-j h
其中a ——线缆编号； b ——型号； c ——线缆根数； d ——线缆线芯数； e ——线芯截面（mm 2
）； f ——PE 、N 线芯数； g ——线芯截面（mm 2）； i
——线路敷设方式； j ——线路敷设部位； h ——线路敷设安装高度（m ）。 上述字母无内容时则省略该部分。
例： N 1 BLX-3×4-SC20-WC 表示有3根截面为4mm2的铝芯橡皮绝缘导线，穿直径为20mm 的水煤气钢管沿墙暗敷设。
用电设备的文字标注格式为：b a
其中a ——设备编号； b ——额定功率（kW ）。 动力和照明配电箱的文字标注格式为：a - b – c
其中a ——设备编号； b ——设备型号； c ——设备功率（kW ）。 例：3
165
.352
3--XL 表示3号动力配电箱，其型号为XL-3-2型、功率为 kW 。
照明灯具的文字标注格式为：a-b e
L
d c ??f 其中a ——同一个平面内，同种型号灯具的数量； b ——灯具的型号；
c ——每盏照明灯具中光源的数量；
d ——每个光源的容量（W ）；
e ——安装高度，当吸顶或嵌入安装时用“—”表示；
f ——安装方式； L ——光源种类（常省略不标）。
灯具安装方式文字符号见表6
五、电气照明平面图
图15-1为某车间电气照明平面图。车间里设有6台照明配电箱，即AL11～AL16，从每台配电箱引出电源向各自的回路供电。如AL13箱引出WL1～WL4四个回路，均为BV-2×，表示2根截面为的铜芯塑料绝缘导线穿直径为
200P表示灯具数量为22个，每个灯泡的容量为200W，安装高度15 mm的钢管，沿顶棚暗敷设。灯具的标注格式22
4
4m，吊管安装。
六、电气动力平面图
图15-2为某车间电气动力平面图。车间里设有4台动力配电箱，即AL1～AL4。其中AL1
8.420
XL表示配电箱的编号为AL1，其型号为XL-20，配电箱的容量为。由AL1箱引出三个回路，均为BV-3×＋，表示3根相线截面为,PE线截面为，均为铜芯塑料绝缘导线,穿直径为20mm的焊接钢管，沿
地暗敷设。配电箱引出回路给各自的设备供电，其中
1.1
1表示设备编号为1，设备容量为。
七、电气系统图
1. 配电箱系统图
图15-3表示配电箱系统图。引入配电箱的干线为BV-4×25＋16-SC40-WC；干线开关为DZ216-63／3P-C32A；
回路开关为DZ216-63／1P-C10A和DZ216-63／2P-16A-30mA；支线为BV-2×及BV-3×。回路编号为N1～N13；
相别为AN、BN、CN、PE等。配电箱的参数为：设备容量P e＝Ｗ；需用系数K x＝；功率因数cosΦ＝；计算容量P js＝；计算电流I js＝。
图15-3配电箱系统图
2. 配电干线系统图
配电干线系统图表示各配电干线与配电箱之间的联系方式。图15-4表示某住宅楼配电干线系统图。
（1）本工程电源由室外采用电缆穿管直埋敷设引入本楼的总配电箱，总配电箱的编号为AL-1-1。
（2）由总配电箱引出4组干线回路1L、2L、3L和4L，分别送至一单元、二单元、三单元一层电气计量箱和TV 箱，即AL-1-2箱、AL-1-3箱、AL-1-4箱和电视前端设备箱TV。1L、2L、3L至一层计量箱的干线均为3×25＋2×16-SC50-FC、WC。4L回路至电视前端设备箱TV为3×。总开关为GM225H-3300／160A，干线开关为GM100H-3300／63A和XA10-1／2-C6A。
（3）1L、2L、3L回路均由一层计量箱再分别送至本单元的二层至六层计量箱，并受一层计量箱中XA10-3P-50A 的空气开关的控制和保护。1L、2L、3L回路由一层至二层的干线为BV-5×16-SC40-WC；由二层至三、四层的干线为BV-4×16-SC40-WC；由四层至五、六层的干线为BV-3×16-SC40-WC。
（4）除一层计量箱引出3L、BV-3×公共照明支路和4L三表数据采集支路外，所有计量箱均引出1L和2L支路接至每户的开关箱L。
（5）由开关箱L向每户供电。开关箱L引出一条照明回路和两条插座回路，其空气开关为XA10-1/2-C16A和XA10LE-1/2-16A［30mA］。
智能建筑电气工程施工图
一、火灾自动报警系统施工图
火灾自动报警系统施工图是现代建筑电气施工图的重要组成部分,包括火灾自动报警系统图和火灾自动报警平面图。主要介绍火灾自动报警系统图,如图15-5所示。
图15-5 火灾自动报警系统图
火灾自动报警系统图反映系统的基本组成、设备和元件之间的相互关系。由图可知在各层均装有感烟、感温探测器及手动报警按钮、报警电铃、控制模块、输入模块、水流指示器、信号阀等。一层设有报警控制器为2N905型，控制方式为联动控制。地下室设有防火卷闸门控制器，每层信号线进线均采用总线隔离器。当火灾发生时报警控制器2N905接收到感烟、感温探测器或手动报警按钮的报警信号后，联动部分动作，通过电铃报警并启动消防设备灭火。
二、共用天线电视系统施工图
共用天线电视系统施工图包括共用天线电视系统图和共用天线电视平面图。主要介绍共用天线电视系统图，如图15-6所示。
共用天线电视系统图反映网络系统的连接；系统设备与器件的型号、规格；同轴电缆的型号、规格、敷设方式及穿管管径；前端箱设置、编号等。由图15-6可知，从前端箱系统分四组分别送至一号、二号、三号、四号用户区。其中二号用户区通过四分配器将电视信号传输给四个单元，采用SYKV-75-9同轴电缆传输，经分支器把电视信号传输到每层的用户。
图15-6 共用天线电视系统图
二、电话通信系统施工图
电话通信系统施工图包括电话通信系统图和电话通信平面图。图15-7所示为电话通信系统图。由图可知电话进户HYA200×（2×）S70由市政电话网引来，电话交接箱分三路干线，干线为HYA50×（2×）S40等，再由电话支线将信号分别传输到每层的电话分线盒。
图15-7 电话通信系统图
第三节变配电工程图
变配电工程图是建筑电气施工图的重要组成部分，主要包括变配电所设备安装平面图和剖面图；变配电所照明系统图和平面布置图；高压配电系统图、低压配电系统图；变电所主接线图；变电所接地系统平面图等。本节主要介绍高压配电系统图、低压配电系统图及变电所接线图。
一、高压配电系统图
高压配电系统图表示高压配电干线的分配方式。如图15-8所示。
由图可知该变电所两路10kV高压电源分别引入进线柜1AH和12AH，1AH和12AH柜中均有避雷器。主母线为TMY-3（80×10）。2AH和11AH为电压互感器柜，作用是将10KV高电压经电压互感器变为低电压100V供仪表及继电保护使用。3AH和10AH为主进线柜；4AH和9AH为高压计量柜；5AH和8AH为高压馈线柜；7AH为母线分段柜。正常情况下两路高压分段运行，当一路高压出现停电事故时则由6AH柜联络运行。
二、低压配电系统图
低压配电系统图表示低压配电干线的分配方式。如图15-9所示。由图可知低压配电系统由5AA号柜和6AA号柜组成。5AA号柜的WP22～WP27干线分别为1～16层空调设备的电源，电源线为VV-4×35+1×16。WP28及WP29为备用回路。6AA号柜的WP30干线采用VV-3×25+2×16电力电缆引至地下人防层生活水泵。WP31电源干线为BV-3×25+2×16-SC50，引至16层电梯增压泵。WP32和WP33为备用回路。WP02为电源引入回路，电源线为2（VV-3×185+1×95），电源一用一备。
图15－9 低压配电系统图
三、变电所主接线图
图15-10变电所主接线图图中所示配电所高压10kV电源分WL1 、WL2两路引入。高压进线柜为GG-1A（F）-11型，高压主母线LMY-3（40×4）。高压隔离开关GN6-10/400作分段联络开关。电压互感器柜为GG-1A（F）-54型，6台高压馈电柜为GG-1A（F）-03型，引出6路高压干线分别送至高压电容器室；1、2、3号变电所；高压电动机组。变压器将10kV高压变为400V低压。低压进线柜AL201号（PGL2-05A型）和AL207号（PGL2-04A型），并由它们送至低压主母线LMY-3（100×10）+1（60×6），两路低压电源可分段与联络运行。由低压馈线柜AL202号（PGL2-40型）引出4路低压照明干线；AL203号（PGL2-35A型）、AL205号（PGL2-35B型）、AL206号（PGL2-34A 型）柜分别引出了4路低压动力干线；AL204号（PGL2-14型）柜引出了2路低压动力干线。
图15-10 变电所主接线图
