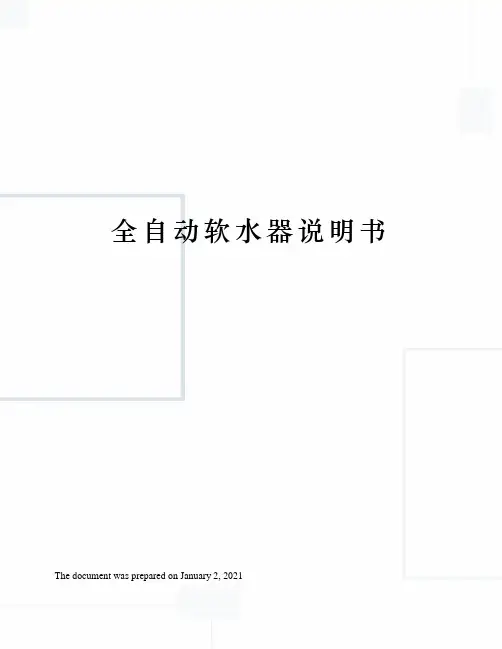

全自动软水器说明书The document was prepared on January 2, 2021一操作规范1.安装要求：1 软水器要应安放在牢固的水泥平台上,附近应设有排水道,且排水管的排水量应和软水器的排水量相配.2 储盐箱盐筒应安放在靠近树脂罐的地方,两者间距不大于200MM,并尽量缩短吸盐管的长度.3 软水器与加热设备直接相连时,应保持3米以上的管距并安装单向阀.4 储盐罐的放置应便于再生剂的补充.5 设备附近应当留有操作及检查修的空间.2.管道连接：1 管道的连接请参照当地施工规范的有关内容.2 按照控制阀口径连接进口出水管.3 进出水管应装有手动阀门,进出水管之间应装有旁通阀,出水管应安装取样阀,进水管道建议安装Y型过滤器.4 尽量缩短排水管的长度,减少弯度,控制阀与排水道距离不超过2米.5 排水管与排水道连接时,必须使排水管与排水道的水面保持一定的空间,防止活水被子虹吸返回软水器.6 排水管道中不得安装各类阀门.7 盐水管的连接一定要保持良好的密封性,否则会影响软水器的再生效果.8 在盐水罐的预留孔位上安装溢流口,并配接头塑料管用户自购,引至排水道..9 各种管道都必须设不定期独立的支架,不允将管道的重力,应力传给控制阀.3.电气连接：1 确认控制阀的电气参数与电源一致.2 将插头插入与相配插座.3 电源插座不应受附近开关的控制.4.树脂的装填：1 树脂装前应将中心管收集管带布水器放入树脂罐中央,此时应用胶带封住中心管,防止石英砂和树脂进入中心管2 将石英砂按规定的量丛中心管周围的空隙投入树脂罐,并使之在罐底埔平.3 将处理好的树脂阳树脂按照规定的装填量丛中心管周围投入树脂罐.4 上述操作应使中心管始终保持在树脂罐的中央位置.5 取下中心管的封口胶带.6 将控制阀的承插口对正中心管,小心地顺时针转动控制阀.注意：在旋转须在中心管口部涂擦润滑剂,一定要确保中心管插入阀体直至控制阀旋紧在罐体接口上.4 调试篇1 缓慢地打开进水阀至1/4开启处,注意：阀门开启过快树脂会流失此时可以听到空气从排水管排出的声音.2 待空气排净后,全部开启进水阀.3 接通电源,旋转手动再生钮,按步骤将旋钮转至盐箱补水位置给盐箱补水.注意：检查盐水水位是否符合设计要求4 加入再生用盐将盐加满.注意：严禁使用精制加碘细盐作为再生用盐再生液浓度一般在10%左右.盐箱要一直见盐1加仑水可溶解3磅盐浓度在26.4%.5 待盐溶解后一般4个小时旋转手动再生钮,启动再生一次.6 从取样阀放去水样进行水质分析,合格后即投入运行.7 按照操作要求设定时间型或流量型的再生周期.二常见问题及解决方法12356789三设备维护与保养A、检查：1.外观：是否有明显损坏处.2.电路：是否有短路或掉线.及接触不良.3.时间设定：是否有设定值偏差过大.4.零件及配件：是否有缺少或卸下.5.动作：旋转启动按钮至反洗状态,看电机是否正常动作和位置是否正确.在确定以上各项没有问题B、维护：1、外观：其本上损坏看具体情况,进行修复.2、电路：参照说明书,进行修复.3、时间设定：最小设定值为反洗和正洗是1根针8小时,吸盐是2根1.5小时.4、零件及配件：如缺少零配件,则能随便启动阀门.5、动作：在确定以上各项没有问题后,阀杆动作位置与电动机转动位置是否一致.阀杆标准动作位置为：反洗;阀芯拉出尺寸为2-15/16“,吸盐和慢冲洗;阀芯拉出为2”,正洗;阀芯拉尺寸为1-1/2“,工作正常驻出水;阀芯全部推入阀体.注意：安装中心管长度应低于桶体口平面1/8“~1/4“或3.2~6.4mm千万不要超出桶体口平面.c运行保养软化水设备运行中应做好以下几方面的维护保养工作：①、保证输入的电压电流稳定,防止电控装置烧损.电控装置外部应安装密封罩,防止受潮和水浸.②、定期向盐箱内加固体颗粒食盐严禁加精盐或加碘盐,必须保证盐箱内食盐溶液处于过饱和状态.加盐时要注意不要将固体颗粒食盐撒入到盐井内,防止在盐阀上结生盐桥,堵塞吸盐管路.由于固体颗粒食盐中含有一定量的杂质,大量的杂质会沉积在盐箱底部,堵塞盐阀,所以要定期清理盐箱底部的杂质.清洗时可打开盐箱底部的排污阀,用清水冲洗直至无杂质流出为止,盐箱的清洗周期应根据固体颗粒食盐的杂质含量来确定.③、定期检查射流器及吸盐管路的气密性,防止漏气而影响再生效果.④、每年要将软水器拆卸一次,清理上下布水器及石英砂垫层内的杂质,并检查树脂的损耗量和交换能力,更换老化严重的树脂,对于铁中毒的树脂可用盐酸溶液进行复苏.d故障维修软化水设备维修中常用的工具有：螺丝刀、尖嘴钳子、扳手、万用表等.当软水设备出现出水硬度超标时,主要有以下三方面的原因：①、软水设备机械故障,造成设备无法正常工作；②、树脂老化或失效,工作交换容量下降,应定期更换老化严重或失效的树脂；③、由于进水情况发生变化,造成软水器参数设置不正确,应定期根据进水情况,对软水器进行运行调试.。

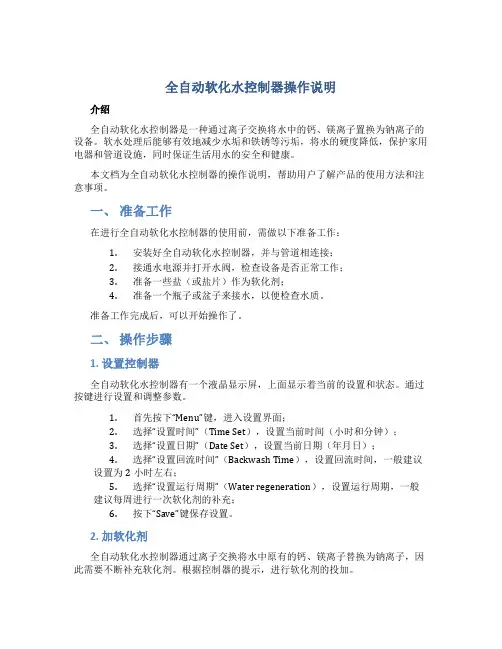

全自动软化水控制器操作说明介绍全自动软化水控制器是一种通过离子交换将水中的钙、镁离子置换为钠离子的设备。
软水处理后能够有效地减少水垢和铁锈等污垢，将水的硬度降低，保护家用电器和管道设施，同时保证生活用水的安全和健康。
本文档为全自动软化水控制器的操作说明，帮助用户了解产品的使用方法和注意事项。
一、准备工作在进行全自动软化水控制器的使用前，需做以下准备工作：1.安装好全自动软化水控制器，并与管道相连接；2.接通水电源并打开水阀，检查设备是否正常工作；3.准备一些盐（或盐片）作为软化剂；4.准备一个瓶子或盆子来接水，以便检查水质。
准备工作完成后，可以开始操作了。
二、操作步骤1. 设置控制器全自动软化水控制器有一个液晶显示屏，上面显示着当前的设置和状态。
通过按键进行设置和调整参数。
1.首先按下“Menu”键，进入设置界面；2.选择“设置时间”（Time Set），设置当前时间（小时和分钟）；3.选择“设置日期”（Date Set），设置当前日期（年月日）；4.选择“设置回流时间”（Backwash Time），设置回流时间，一般建议设置为2小时左右；5.选择“设置运行周期”（Water regeneration），设置运行周期，一般建议每周进行一次软化剂的补充；6.按下“Save”键保存设置。
2. 加软化剂全自动软化水控制器通过离子交换将水中原有的钙、镁离子替换为钠离子，因此需要不断补充软化剂。
根据控制器的提示，进行软化剂的投加。
1.打开盐箱，将盐（或盐片）倒入；2.关闭盐箱，等待几分钟，让盐充分溶解；3.按下“Recharge”键，开始进行回流操作；4.回流操作完成后，按下“Save”键。
3. 检查水质操作完成后，可以利用瓶子或盆子接水，检查水质是否已经软化。
如果出水依然是硬水，需要进行排除故障操作。
三、注意事项1.请勿将盐倒入软化水控制器的底部；2.建议每周进行一次软化剂的补充，以保证设备持续正常运行；3.请勿使用含有腐蚀性和易燃性物质的软化剂；4.在操作前，请确认电源已经关闭，并关闭水阀和盐箱，以免带来意外安全事故；5.如果出现故障，请及时查明原因并联系厂家或经销商进行维修。

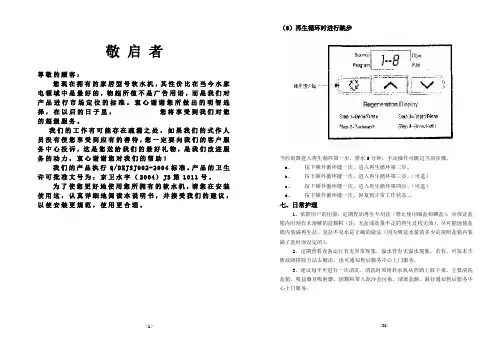

敬启者尊敬的顾客：您现在拥有的家居型号软水机，其性价比在当今水家电领域中是最好的，物超所值不是广告用语，而是我们对产品进行市场定位的标准。
衷心谢谢您所做出的明智选择，在以后的日子里，您将享受到我们对您的超级服务。
我们的工作有可能存在疏漏之处，如果我们的式作人员没有使您享受到应有的善待，您一定要向我们的客户服务中心投诉，这是您送给我们的最好礼物，是我们改进服务的动力，衷心谢谢您对我们的帮助！我们的产品执行Q/D XJ S J002-2004标准。
产品的卫生许可批准文号为：京卫水字（2004）J S第1011号。
为了使您更好地使用您所拥有的软水机，请您在安装使用这，认真详细地阅读本说明书，并接受我们的建议，以使安装更规范，使用更合理。
（6）再生循环时进行跳步当控制器进入再生循环第一步，排水5分钟，手动操作可跳过当前步骤。
a、按下额外循环键一次，进入再生循环第二步。
b、按下额外循环键一次，进入再生循环第三步。
（可选）c、按下额外循环键一次，进入再生循环第四步。
（可选）d、按下额外循环键一次，回复到正常工作状态。
、七、日常护理1、依据用户的用量，定期投加再生专用盐（禁止使用细盐和碘盐），应保证盐箱内时刻有未溶解的盐颗粒（注：无盐或盐量不足的再生过程无效），尽可能地使盐箱内装满再生盐，见盐不见水是正确的做法（因为吸盐水量的多少是按照盐箱内装满了盐时而设定的）。
2、定期查看设备运行有无异常现象，溢水管有无溢水现象，若有，可按本手册故障排除方法去解决，也可通知售后服务中心上门服务。
3、建议每半年进行一次清洗，清洗时须将软水机从管路上取下来，主要清洗盐箱、吸盐器及吸射器，因颗粒带入泥沙会污染、堵塞盐路。
最好通知售后服务中心上门服务。
（4）请顾客在验收装修工程时，一定检查地漏之处是否为最低处，以确保漏水能够了顺畅地排走：建议顾客不要在有地漏的房内用小地毯、吸水垫、吸水毛巾等，以免这些物品被水漂浮到地漏外而堵塞地漏。

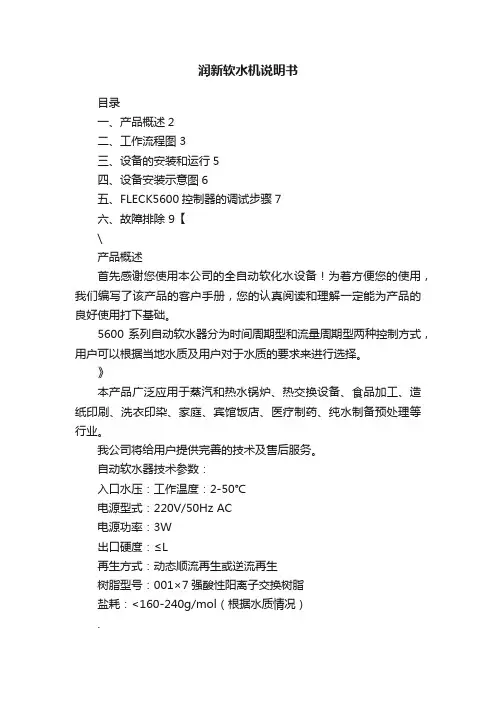

润新软水机说明书目录一、产品概述2二、工作流程图 3三、设备的安装和运行5四、设备安装示意图6五、FLECK5600控制器的调试步骤7六、故障排除 9【\产品概述首先感谢您使用本公司的全自动软化水设备！为着方便您的使用，我们编写了该产品的客户手册，您的认真阅读和理解一定能为产品的良好使用打下基础。
5600系列自动软水器分为时间周期型和流量周期型两种控制方式，用户可以根据当地水质及用户对于水质的要求来进行选择。
》本产品广泛应用于蒸汽和热水锅炉、热交换设备、食品加工、造纸印刷、洗衣印染、家庭、宾馆饭店、医疗制药、纯水制备预处理等行业。
我公司将给用户提供完善的技术及售后服务。
自动软水器技术参数：入口水压：工作温度：2-50℃电源型式：220V/50Hz AC电源功率：3W出口硬度：≤L再生方式：动态顺流再生或逆流再生树脂型号：001×7强酸性阳离子交换树脂盐耗：<160-240g/mol（根据水质情况）.FLECK5600控制器工作流程图。
说明：FLECK5600和56SE 控制器的水流过程略为不同，但原理一致。
1、工作状态2、预清洗（5min ）3、反洗(10min)4、吸盐（50min ）@硬水经控制器进水口流过树脂层，软化后经下布水器、中心管向上流出出水口，此时设备处于工作状态。
硬水经控制器进水口流过树脂层，软化后经下布水器、中心管向上流出排水口，进行预清洗。
5、慢洗6、快洗}7、稳层清洗 8、盐箱充水硬水经控制器进水口向下流过中心管、下布水器，向上流经树脂层，流出排水口，进行反洗。
硬水经控制器进水口，通过射流器，吸入盐液再生剂，向下流过树脂层进行再生还原，最后通过下布水器、中心管和排水口流出。
吸盐完成后，空气止回阀会将吸盐口封住，防止空气的进入，硬水继续经控制器进水口，通过射流器，向下流过树脂层，最后通过下布水器、中心管和排水口流出。
硬水经控制器进水口，向下通过中心管、下布水器，然后向上流过树脂层，最后通过排水口流出。
目录一、产品概述2二、工作流程图3三、)四、设备的安装和运行5五、设备安装示意图6六、FLECK5600控制器的调试步骤7七、故障排除9 #…&$产品概述》首先感谢您使用本公司的全自动软化水设备！为着方便您的使用，我们编写了该产品的客户手册，您的认真阅读和理解一定能为产品的良好使用打下基础。
5600系列自动软水器分为时间周期型和流量周期型两种控制方式，用户可以根据当地水质及用户对于水质的要求来进行选择。
本产品广泛应用于蒸汽和热水锅炉、热交换设备、食品加工、造纸印刷、洗衣印染、家庭、宾馆饭店、医疗制药、纯水制备预处理等行业。
我公司将给用户提供完善的技术及售后服务。
；自动软水器技术参数：入口水压：工作温度：2-50℃电源型式：220V/50Hz AC电源功率：3W出口硬度：≤L.再生方式：动态顺流再生或逆流再生树脂型号：001×7强酸性阳离子交换树脂盐耗：<160-240g/mol（根据水质情况）'"FLECK5600控制器工作流程图~说明：FLECK5600和56SE 控制器的水流过程略为不同，但原理一致。
1、 工作状态2、预清洗（5min ）.3、反洗(10min)4、吸盐（50min ）硬水经控制器进水口流过树脂层，软化后经下布水器、中心管向上流出出水口，此时设备处于工作状态。
硬水经控制器进水口流过树脂层，软化后经下布水器、中心管向上流出排水口，进行预清洗。
!5、慢洗6、快洗·7、稳层清洗 8、盐箱充水'硬水经控制器进水口向下流过中心管、下布水器，向上流经树脂层，流出排水口，进行反洗。
硬水经控制器进水口，通过射流器，吸入盐液再生剂，向下流过树脂层进行再生还原，最后通过下布水器、中心管和排水口流出。
—吸盐完成后，空气止回阀会将吸盐口封住，防止空气的进入，硬水继续经控制器进水口，通过射流器，向下流过树脂层，最后通过下布水器、中心硬水经控制器进水口，向下通过中心管、下布水器，然后向上流过树脂层，最后通过排水口流出。
目录一、产品概述 2二、工作流程图 3三、设备的安装和运行 5四、设备安装示意图 6五、FLECK5600控制器的调试步骤7六、故障排除9产品概述首先感谢您使用本公司的全自动软化水设备！为着方便您的使用，我们编写了该产品的客户手册，您的认真阅读和理解一定能为产品的良好使用打下基础。
5600系列自动软水器分为时间周期型和流量周期型两种控制方式，用户可以根据当地水质及用户对于水质的要求来进行选择。
本产品广泛应用于蒸汽和热水锅炉、热交换设备、食品加工、造纸印刷、洗衣印染、家庭、宾馆饭店、医疗制药、纯水制备预处理等行业。
我公司将给用户提供完善的技术及售后服务。
自动软水器技术参数：入口水压：0.2Mpa-0.6Mpa工作温度：2-50℃电源型式：220V/50Hz AC电源功率：3W出口硬度：≤0.03mmol/L再生方式：动态顺流再生或逆流再生树脂型号：001×7强酸性阳离子交换树脂盐耗：<160-240g/mol（根据水质情况）FLECK5600控制器工作流程图说明：FLECK5600和56SE 控制器的水流过程略为不同，但原理一致。
1、 工作状态2、预清洗（5min ）3、反洗(10min)4、吸盐（50min ）硬水经控制器进水口向下流过中心管、下布水器，向上流经树脂层，流出排水口，进行反洗。
硬水经控制器进水口流过树脂层，软化后经下布水器、中心管向上流出出水口，此时设备处于工作状态。
硬水经控制器进水口流过树脂层，软化后经下布水器、中心管向上流出排水口，进行预清洗。
硬水经控制器进水口，通过射流器，吸入盐液再生剂，向下流过树脂层进行再生还原，最后通过下布水器、中心管和排水口流出。
5、慢洗6、快洗7、稳层清洗 8、盐箱充水吸盐完成后，空气止回阀会将吸盐口封住，防止空气的进入，硬水继续经控制器进水口，通过射流器，向下流过树脂层，最后通过下布水器、中心管和排水口流出。
硬水经控制器进水口，向下通过中心管、下布水器，然后向上流过树脂层，最后通过排水口流出。
富来克全自动软化水设备操作使用手册(精)一、产品介绍富来克全自动软化水设备是一款用于软化水质的设备，可用于家庭、工业、商业等多种领域。
该设备采用高效的离子交换树脂作为软化介质，可将水中的钙镁离子等硬度物质去除，提高水的软化程度，改善用水质量。
操作简便，使用方便，是一种理想的水处理设备。
二、设备参数项目参数型号FLK-ZYY-001最大容量1m³/h工作压力0.15-0.6Mpa工作温度5-50℃进口口径DN25出口口径DN25介质种类离子交换树脂介质容量30L控制方式自动控制三、操作说明1. 储盐箱操作1.打开储盐箱盖，将食盐（或专用软化盐）倒入储盐箱中，装填量不得超过储盐箱的1/2。
2.关闭储盐箱盖并锁紧。
注意：使用专用软化盐的效果更佳，如果使用食盐，建议选用工业级食盐。
2. 控制阀操作1.向控制阀中注入水，并将控制阀连接到设备进出水管道上。
2.按下控制阀上的开关键，设备将开始工作。
此时，控制阀上的指示灯为绿色，表示设备正常运行。
3.当设备开始工作时，控制阀上的液晶显示屏上将显示设备的运行状态。
注意：在连接控制阀和进出水管道前，应先关闭进出水管道的水龙头，并放空水管道中的水。
3. 状态显示设备运行时，控制阀上的液晶显示屏上将显示设备的运行状态，主要显示以下几个方面：1.进水压力：显示进水管道中的水压，单位为MPa；2.出水水量：显示设备处理出的水量，单位为m³/h；3.进水水质：显示进水中钙镁离子的含量（硬度）；4.出水水质：显示处理后出水中钙镁离子的含量（硬度）。
4. 维护与保养1.每隔一段时间，需要对设备进行清洗，以保证设备的正常运行，并延长设备使用寿命。
2.清洗设备前，需要先关闭进出水管道的水龙头，并将设备排空水。
3.用净水将设备中的离子交换树脂彻底清洗干净，并在清洗过程中检查设备中的树脂是否有磨损、老化等情况。
4.若发现离子交换树脂磨损、老化等情况，需及时更换。
四、使用常见问题1. 设备运行出现故障，怎么办？若设备运行出现故障，建议先检查进出水管道是否有水流，以及进出水管道的水压是否正常。
大厦全自动软水器操作规程1.引言大厦全自动软水器是为了提供高质量的软化水供应而设计的设备。
为了保证正常运行和延长使用寿命，必须正确操作和维护该设备。
本操作规程旨在为使用人员提供操作指导。
2.设备概述大厦全自动软水器由软水器本体、计量控制器、水泵、过滤器和其他相关附件组成。
其主要功能是将水中的钙、镁等金属离子进行交换，以软化水质。
3.操作步骤3.1 开启软水器(1) 打开软水器总电源开关，确保软水器正常供电。
(2) 打开集水器进水阀门，检查水位高度是否满足要求。
(3) 按下软水器启动按钮，启动软水器。
3.2 校准计量控制器(1) 按下计量控制器设置按钮，进入校准模式。
(2) 使用校准仪器校准计量控制器的参数，包括进水流量、水位探测器等。
(3) 校准完成后，退出校准模式。
3.3 设置软水器参数(1) 按下计量控制器设置按钮，进入参数设置模式。
(2) 根据实际需求调整软水器参数，如水流速度、交换周期、反冲洗周期等。
(3) 设置完成后，退出设置模式。
3.4 监测软水器运行状态(1) 定期检查软水器进水和排水管道是否畅通，如有异常及时处理。
(2) 观察软水器计量控制器显示的数据，确保水流速度、交换周期等参数正常。
(3) 注意水泵和过滤器的工作状态，如发现异常及时检修或更换。
3.5 维护软水器设备(1) 定期清洁软水器本体和过滤器，避免杂质堆积影响软化效果。
(2) 定期更换软水器中的树脂，具体周期根据实际使用情况和软水器规格而定。
(3) 定期清洗水泵和过滤器，保持其正常运行。
3.6 关闭软水器(1) 关闭软水器总电源开关，断开软水器供电。
(2) 关闭软水器进水阀门，停止水流。
(3) 关闭软水器排水阀门，排出余水。
4.安全注意事项4.1 操作人员必须熟悉本操作规程，并经过相关培训后方可操作软水器。
4.2 操作软水器时，应穿戴好劳动防护用具，如手套、护目镜等。
4.3 禁止将非软化水接入软水器，以免损坏设备。
4.4 禁止私自拆卸或更换软水器设备，如需维修或更换，请联系专业人员。
软水机使用条件及参数设定方法项目要求
工作条件
工作压力0.2-0.55MPa
进水温度5-48℃
工作环境环境温度5-48℃
相对湿度≤95%（25℃时）适用电源AC100-240V 50-60HZ
进水水质浊度顺流再生＜5FTU，逆流再生＜3FTU
硬度一级纳＜6.5mmol/L,二极纳＜
10mmol/L
游离氯＜0.1mg/L
含铁量＜0.3mg/L
耗氧量
（CODMn）
＜2mg/L
注：表中一级纳指一级钠离子交换器，二极纳指一级钠离子交换器。
浊度值越大，代表水质越差。
国标规定一般在＜5FTU。
1、周期制水量的设定：通俗的讲根据原水水质的好坏，每升树脂周期制水为300-600L。
树脂的交换系数一般在1.9mol/L。
周期制水量=树脂体积×树脂交换系数（取400-1000原水硬度大时取最小值）÷原水硬度（钙镁离子含量mmol/L或者mg/L及PPM等）。
例1、25L×400mmol÷1000mmol=10吨；例2、12.5L×400mmol÷500mmol=10吨。
2、反洗时间设定：
一般正常水质取10-15分钟，当进水浊度大时，反洗时间取最大值，当原
水浊度＞5FTU时，建议在软水机前端加装前置过滤器。
3、吸盐+慢洗设定：
吸盐慢洗时间=（40~50）×HR（树脂填装高度或者玻璃钢罐高度m）+（10-20分钟的慢洗时间），
例45×0.9m（1035玻璃罐）+20=60.5分钟（通常取整数）。
4、盐箱补水时间设定：
A、顺流再生0.45×VR(树脂体积）÷补水速率=补水时间
例：0.45×25÷3.7=3.04分钟(设3分钟）
B、逆流再生0.35×VR(树脂体积）÷补水速率=补水时间
例：0.35×25÷3.7=2.36分钟(设2分钟）
备注：盐箱补水速率与进水压力及流量有关，为了保证盐箱内注水量充足，建议实际补水时间大于计算值的1-2分钟，前提是盐箱内装有液位控制装置。
5、正洗时间的设定：
正洗时间=12×HR（树脂填装高度或者玻璃钢罐高度m）
例：12×0.9（树脂填装量高度m)=10.8min（取大值整数11min）。
正洗的排水量一般为树脂填装量的3-6倍。
一般正常市政自来水的水质，正洗时间取10-16分钟。
实际要根据进水水质的情况可增加或减少冲洗时间。
最起码应该正洗至出水水质不带咸味及符合其他要求为止。
