第4章系统设计第 4章综合布线系统设计
4.1 设计前的准备
4.2 系统设计原则与步骤
4.3 工作区子系统设计
4.4 水平子系统设计
4.5管理子系统设计
4.6 垂直干线子系统设计
4.7设备间子系统设计
4.8 建筑群子系统设计
4.9 其它系统的设计
4.10 图纸设计
4.11 综合布线系统设计方案
4.12 学生宿舍网络综合布线系统设计方案
4.1 设计前的准备 -用户需求分析
1,需求分析的基本要求
? 确定工作区数量和性质
? 以近期需求为主, 兼顾长远发展需要
? 对各种信息终端统筹兼顾, 全面调查预测
? 初步得到综合布线系统工程设计所需的用户信息
2,需求分析对象
智能建筑, 智能小区 (住宅, 商住, 校园智能小区
3,用户信息需求分析的范围
工程区域的大小, 信息业务种类的多少
4,用户信息需求量估算
4.1 设计前的准备 -现场勘察
1,各楼层, 走廊和房间, 电梯厅, 大厅等吊顶的情
况
2,计算机网络线路可与哪些线路共用槽道
3,没有可用的电缆竖井, 则要和甲方技术负责人商
定垂直槽道的位置, 并选择垂直槽道的种类
4,在设备间和楼层配线间, 要确定机柜的安放位置,
确定到机柜的主干线槽的铺设方式
5,楼层配线箱挂装方式
6,确定到卫星配线箱的槽道的铺设方式和槽道种类
7,讨论大楼结构方面尚不清楚的问题
4.2 系统设计原则与步骤
4.2.1 设计原则
–尽量将综合布线系统纳入到建筑物整体规划、
设计和建设之中
–合理规划综合布线系统容入的信息系统的种
类与数量
–技术先进，适当超前
–标准化的设计
–系统的可扩展性
–方便维护和管理
–经济合理
4.2 系统设计原则与步骤
4.2.2 设计步骤
（ 1）分析用户需求。
（ 2）获取建筑物平面图。
（ 3）系统结构设计。
（ 4）布线路由设计。
（ 5）可行性论证。
（ 6）绘制综合布线施工图。
（ 7）编制综合布线材料清单。
4.2 系统设计原则与步骤

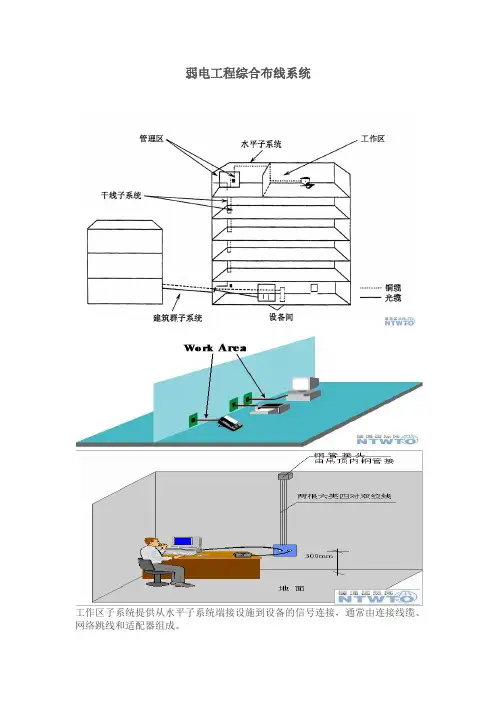

4.3 工作区子系统的设计
1,工作区选用的适配器应符合下列要求,
（ 1）在设备连接器处采用不同信息插座的连接器时, 可
以用专用接插电缆或适配器。
（ 2）当在单一信息插座上进行两项服务时, 应用, Y”
型适配器。
（ 3）在水平子系统中选用的电缆类别（介质）不同于设
备所需的电缆类别（介质）时, 应采用适配器。
（ 4）在连接使用不同信号的数模转换或数据速率转换等
相应的装置时, 应采用适配器。
（ 5）为了网络的兼容性, 可采用协议协议转换适配器。
（ 6）根据工作区内不同的应用终端设备（如 ISDN终端）,
可配备相应的终端适配器。
4.3 工作区子系统的设计
2,工作区信息插座的安装应符合下列要求,
（ 1）根据楼层平面计算每层楼的布线面积, 确定信息插座
安装位置。
l安装在地面上的信息插座应采用防水和抗压的接线盒。
l安装在墙面或柱子上的信息插座底部离地面的高度宜为 300mm。（ 2）根据设计等级, 估算信息插座数量。
基本型设计, 每 10m2一个信息插座。
增强型或综合型设计, 每 10m2两个信息插座。
（ 3）信息模块类型和数量。
1,3类信息模块。支持 16Mbit／ s信息传输
2,超 5类信息模块。支持 1000Mbit／ s信息传输
3,6类信息模块。支持 1000Mbit／ s信息传输
4,光纤插座模块。支持 1000Mbit／ s以上信息传输, 适合语音, 数据和视频应用。
信息模块的需求量一般为,m=n+n× 3％
4.3 工作区子系统的设计
3,跳接软线要求
（ 1）, 工作区连接信息插座和计算机间的跳接软线应小于
5m。
（ 2）, 跳接软线可订购也可现场压接。一条链路需要二条跳线, 一条从配线架跳接到交换设备, 一条从信息插
座连到计算机。
（ 3）, 现场压接跳线 RJ45所需的数量,R J 4 5头的需求量一般用下述方式计算,
m=n× 4 +n× 4× 1 5％
m：表示 R J 4 5的总需求量。
n：表示信息点的总量。
n× 4× 1 5％,表示留有的富余量。
4.3 工作区子系统的设计
4,用电配置要求
综合布线工程中对工作区子系统设计时, 同时要考虑
终端设备的用电需求。每组信息插座附近宜配备 220V
电源三孔插座, 为设备供电, 其间距不小于 10cm。暗
装信息插座（ RJ45）与其旁边电源插座应保持 20cm的
距离。且保护地线与零线严格分开。如图 5-1所示。4.4、水平子系统的设计
4.4.1 网络拓扑结构
–水平布线子系统通常采用星型网络拓扑结构, 它以
楼层配线架 FD为主结点, 各工作区信息插座为分结
点, 二者之间采用独立的线路相互连接, 形成以 FD
为中心向工作区信息插座辐射的星型网络。通常用
双绞线敷设水平布线系统, 此时水平布线子系统的
最大长度为 90m。
4.4.2 技术规范
–为了保障通信质量, 对布线系统与其它系统的间距
求作出了具体的规定。
–综合布线系统与电力电缆的间距应符合表 4-1的要
求
–综合布线电缆, 光缆及管线与其他管线的间距应符
合表 4-2的规定
4.4.3 管槽布线路由设计
1,暗敷设布线方式
1）, 天花板吊顶内敷设线缆方式
（ 1）分区法
（ 2）内部布线法
（ 3）电缆槽道法
2）, 地板下敷设缆线的方式
（ 1）, 直接埋管方式
（ 2）, 地面线槽布线法
（ 3）蜂窝状地板布线法
（ 4）高架地板布线法
3）墙体暗管方式
4.4.3 管槽布线路由设计
2,明敷设布线方式
1）, 走廊槽式桥架方式
2）, 墙面线槽方式
3 其它布线方式
对已建建筑物建筑物布线方法还有护壁板
管道布线法, 地板导管布线法和模制管道
布线法等方式。
4.4.3 管槽布线路由设计
先走走廊吊顶槽道再线管至信息出口
4.4.3 管槽布线路由设计
地面线槽布线法
高架地板布线法
走廊槽式桥架方式
墙面线槽方式
4.4.4 大开间办公室布线设计
1．多用户信息
插座设计方案
2．转接点设
计方案
4.4.5 管槽系统大小选择
管槽大小可采用以下简易方式来计算其大小,
槽（管）截面积
=（ n×线缆截面积） /（ 7 0 %×（ 4 0～ 5 0％））? n：表示用户所要安装的多少条线（已知数）
? 槽（管）截面积：表示要选择的槽管截面积
? 线缆截面积：表示选用的线缆面积
? 7 0％,表示布线标准规定允许的空间；
? 40%-50%：表示线缆之间浪费的空间
? 以上计算方法的管槽按要求留有较多的余量空间, 在实际工程中可根据具体情况也可适当多容纳一些线缆。
4.4.6 水平线缆系统
1,线缆类型选择
? 水平子系统中推荐采用的线缆型号为,
（ 1） 100Ω双绞电缆。
（ 2） 50／ 125μ m 多模光纤。
（ 3） 62.5／ 125μ m 多模光纤。
（ 4） 8.3／ 125μm 单模光纤。
? 一般选用双绞线
4.4.6 水平线缆系统
2,水平子系统布线距离
水平线缆是指从楼层配线架到信息插座间
的固定布线, 一般采用 100Ω双绞电缆, 水平
电缆最大长度为 90m,配线架跳接至交换设备,
信息模块跳接至计算机的跳线总长度不超过
10m,通信通道总长度不超过 100m。在信息点
比较集中的区域, 如一些较大的房间, 可以在
楼层配线架与信息插座之间设置转接点（ TP、
最多转接一次）,这种转接点到楼层配线架的
电缆长度不能过短（至少 15m）,但整个水平
电缆最长 90m的传输特性保持不变。
4.4.6 水平线缆系统
3,电缆长度估算
1）确定布线方法和走向。
2）确立每个楼层配线间或二级交接间所要服务的区域。3）确认离楼层配线间距离最远的信息插座（ IO）位置。4）确认离楼层配线间距离最近的信息插座（ IO）位置。5）用平均电缆长度估算每根电缆长度。
6）平均电缆长度 =（信息插座至配线间的最远距离 +信
息插座至配线间的最近距离 /2。
7）总电缆长度 = 平均电缆长度 + 备用部分（平均电缆长度的 10％） + 端接容差 6m（变量）。
4.4.6 水平线缆系统
? 每个楼层用线量（ m）的计算公式如下,
C＝［ 0,55（ L＋ S）＋ 6 ］× n
式中 C ——每个楼层的用线量；
L ——服务区域内信息插座至配线间的最远距离
S ——服务区域内信息插座至配线间的最近距离
n ——每层楼的信息插座（ IO）的数量。
? 整座楼的用线量,W = ∑MC （ M为楼层数）
8）电缆订购数（每箱按 305米计算）
电缆订购数 =W/305 箱（不够一箱时按一箱计）
4.5 管理子系统设计
? 管理子系统由交连 /互连的配线架、相关跳
线和管理标识组成
? 交连和互连允许将通信线路定位或重定位
到建筑物的不同部分，以便能更容易地管
理通信线路
? 管理子系统的工作区域主要分布在楼层配
线间、设备间，也包括工作区信息插座的
标识管理
4.5 管理子系统设计
? 互相连接结构
4.5 管理子系统设计
? 交叉连接结构
4.5.2 交连管理的几种形式
（ 1）单点管理,
属于集中型管理，即在网络系统中只有一个
“点”可以进行线路跳线连接，其他连接点采用
直接连接。例如，主配线设备（ BD）使用跳线连
接，而楼层配线架（ FD）使用直接连接。
（ 2）双点管理,
属于集中分散型管理, 即在网络系统中只有两
个, 点, 可以进行线路跳线连接, 其他连接点采
用直接连接。这是管理子系统普遍采用的方法,
适用于大中型系统工程。例如, BD和 FD采用跳线
连接。
4.5.2 交连管理的几种形式
1)单点管理单交连 2) 单点管理双交连
4.5.2 交连管理的几种形式
1)双点管理双交连
2) 双点管理三交连
4.5.3标识管理
? 标识管理是综合布线的一个重要组成部分。
在综合布线中，应用系统的变化会导致连
接点经常移动或增加
? 完整的标识应提供以下的信息：建筑物的
名称、位置、区号和起始点
? 综合布线使用了三种标识：电缆标识、场
标识和插入标识
? 交连管理的插入标识所用的底色及其含义
4、线缆标签种类与印刷
（ 1）专用标签。专用标签可直接粘贴缠绵在线缆上。这类标签通常以耐用的化学材料作为基层而绝非
纸质。
（ 2）套管和热缩套管。套管类产品只能在布线工
程完成前使用，因为需要从线缆的一端套入并调
整到适当位置。如果为热缩套管还要使用加热枪
使其收缩固定。套管线标的优势在于紧贴线缆，
提供最大的绝缘和永久性。
? 标签可通过以下方式印制而成：（ 1）使用预先印
制的标签；（ 2）使用手写的标签；（ 3）借助软
件设计和打印标签；（ 4）使用手持式标签打印机
现场打印。
5、标识管理要求
（ 1）应该由施工方和用户方的管理人员共同确定
标识管理方案的制定原则
（ 2）需要标识的物理件有线缆、通道（线槽 /管）、
空间（设备间）、端接件和接地五个部分
（ 3）标识除了清晰、简洁易懂外，还要整齐美观
（ 4）标识材料要求
（ 5）标识编码
（ 6）变更记录
4.5.4管理子系统的设计要求
? 管理子系统中干线配线管理宜采用双点管理双交接，楼层配线管理宜采用单点管理
? 在配线架连接区域，可以用交连或互连方式调整或更改布线路由，对配线架上相对固定的线路，宜采用卡接式接线方法，对配线架上经常需要调整或重新组合的线路，宜使用快接式插接线方法。? 根据信息点的分布、数量和管理方式确定楼层配线架 (FD)的位置和数量
? 设备间内应留有一定的余量满足未来交接设备扩充的需要
标识管理
1,电缆标识
标识管理
1,电缆标识
标识管理
2,场标识
标识管理
3,插入标识
标识管理
3,插入标识
4.6 垂直子系统设计
干线子系统基本要求
? 在确定干线子系统所需要的电缆总对数之前，必须确定电缆话音和数据信号的共享原则
? 干线电缆、干线光缆布线的交接不应多于两次。? 点对点端接是最简单、最直接的接合方法，干线电缆宜采用点对点端接。
? 主干路由应选在该管辖区域的中间
? 缆线不应布放在电梯、供水、供气、供暖、强电等竖井中
4.6 垂直子系统设计
干线子系统线缆类型选择
（ 1） 100Ω双绞电缆。
（ 2） 62.5 ／ 125μm 多模光缆。
（ 3） 50/125μm 多模光缆。
（ 4） 8.3／ 125μm 单模光缆。
垂直干线线缆类型
4对
大对数
单多模光纤
垂直干线布线距离
? 即建筑群配线架（ CD）到楼层配线架（ FD）
间的距离不应超过 2000m，建筑物配线架
（ BD）到楼层配线架（ FD）的距离不应超
过 500m。
? 根据使用介质和传输速率要求，布线距离
还有变化
干线子系统的布线路由
（ 1）电缆孔方法（ 2）电缆井方法
4.7、设备间子系统设计
4.7.1 设备间设计原则
（ 1）设备间的位置
（ 2）设备间的大小与结构
（ 3）设备间环境要求符合表 4-3和表 4-4
（ 4）电源要求
（ 5）设备间接地要求
4.7、设备间子系统设计
4.7.2 设备间线缆敷设方式
（ 1）活动地板
（ 2）地板或墙壁内沟槽
（ 3）预埋管路
（ 4）机架走线架
4.8 建筑群子系统的设计
4.8.1 建筑群子系统设计原则
（ 1）注意与政府各部门和有关单位的协调和配合
（ 2）必须按照本地区通信线路的有关规定办理
（ 3）建设计划应纳入该小区的规划
（ 4）应根据建筑群体用户信息需求的数量, 时间和具
体地点, 采取相应的技术措施和实施方案
–线路路由应尽量选择距离短, 平直, 并在用户信息需求点密集的楼群经过, 以方便供线和节省工程投资
–线路路由应选择在较永久性的道路上敷设, 并应符合有关标准规定和与其它管线以及建（构）筑物之间的最小净距要求
–主干线缆分支到各幢建筑物的引入段落, 其建筑方式应尽量采用地下敷设
–尽量利用已有地下电缆管道或架空线路
4.8 建筑群子系统的设计
4.8.2 建筑群子系统电缆敷设方式
1,管道电缆
4.8.2 建筑群子系统电缆敷设方式
2,电缆沟
4.8.2 建筑群子系统电缆敷设方式
3,直埋
4.8.2 建筑群子系统电缆敷设方式
4,架空电缆（立杆架设）
5.7 电气防护系统设计
电气防护设计应把握以下原则,
1）为了保证综合布线系统正常运行, 设备间或干线
交接间内应设有独立, 稳定, 可靠的交流 50Hz、
220V电源, 以便于维护检修和日常管理, 有条件
的可配备 50Hz,220VUPS电源。
2）当线路处在危险中, 如：受到雷击, 工作电压大
于 250V的电源碰地, 电源感应电势或地电势上升
电压大于 250V时, 要对其进行过压过流保护。
3）综合布线系统的过压保护宜采用放电保护器, 过
流保护宜采用能够自复的保护器。
4.9 其它系统的设计
? 电源设计
? 电气防护设计
? 防火设计
4.9.1 电源设计
? 负荷等级的选定
? 供电方式
? 供配电方式
–当智能化建筑是一类供电单位，可考虑采用直接供电
方式
–具有两路及两路以上的交流电源时，宜选用能自动切
换的电源设备
–设备间电源符合相关规定
–在综合布线系统中较为常用的是直接供电和 UPS相结合的方式
–设备间或干线交接间内应设有独立、稳定、可靠的交
流 50 Hz,220 V电源
–为了避免电磁干扰和对外辐射，电力线进入机房以后，均应采用穿放在金属管内的屏蔽方式
4.9.2 电气防护设计
? 综合布线系统采用电气防护措施的目的主要是防
止外来电磁干扰和向外产生的电磁辐射
1．电磁干扰源
2．电气防护设计
（ 1）布线路由设计时的考虑
（ 2）布线系统与缆线的选用
（ 3）接地系统设计
①屏蔽保护接地
②安全保护接地和防雷保护接地
4.9.3 防火安全保护设计
? 防火安全保护是指在发生火灾时，系统能
够有一定程度的屏障作用，防止火与烟的
扩散。防火安全保护设计包括线缆穿越楼
板及墙体的防火措施、选用阻燃防毒线缆
材料两个方面
–线缆穿越墙体及电缆竖井内楼板时，综合布线
系统所有的电缆或光缆都要采用阻燃护套
–在电缆竖井或易燃区域中，所有敷设的电缆或
光缆宜选用防火、防毒的产品
4.8 图纸设计
?5类图纸
1,网络拓扑结构图
2,综合布线系统拓扑（结构）图
3,综合布线管线路由图
4,楼层信息点平面分布图
5,机柜配线架信息点分布图
? 绘图软件简介
1,AUTOCAD
2,Microsoft Office Visio
4.10 图纸设计
? 图纸简单清晰直观地反映了网络和布线系统的结构、管线路由和信息点分布等情况
? 综合布线工程中主要采用两种制图软件,AUTOCAD和Visio, 也可以利用综合布线系统厂商提供的布线设计软
件或其它绘图软件绘制。
? 目前综合布线设计图中
? 的图例比较混乱, 缺少
? 统一的标识, 在设计中
? 可以参考采用右图的图例,
4.10.1 综合布线工程图
? 综合布线工程图一般包括以下 5类图纸
1,网络拓扑结构图
2,综合布线系统拓扑（结构）图
3,综合布线管线路由图
4,楼层信息点平面分布图。
5、机柜配线架信息点布局图
STAR-S4909
Cernet
Internet
RG-WALL 1000
RG-S6806
RG-S6810
院系网络
无线网络部署
STAR-S3550-24
RG-S6806
RG-S6810
STAR-S2126G/50G 图书馆
STAR-S3550-12G
STAR-S2126G/50G
STAR-S2126G/50G
网络实验室
STAR-S3550-24G
STAR-S2126G/50G
STAR-S3550-12G
宿舍楼
RG-WSG108R 体育场馆等
STARView
网管平台网警安全
策略平台
RG-SAM安全
计费管理平台
应用服务器群
STAR-S6808
1、网络拓扑结构图
2、综合布线系统拓扑（结构）图
3、机柜配线架信息点分布图
4.10.2 用 AUTOCAD绘图
AutoCAD主要用于绘制综合布线管线设计图、楼层信息点分布图、布线施工图等
4.10.3 用 Visio绘图
? 在综合布线中常用 Visio绘制网络拓扑图、布线系统拓扑图、信息点分布图等
4.10.4 布线设计软件
? 布线设计软件能实现的功能包括：平面设
计、系统图设计、统计计算及智能分析、
其它辅助功能。一套设计软件可能包含以
上功能中的一种或几种。
–平面设计
–系统图设计
–统计计算及智能分析
–其它辅助功能
4.11 综合布线系统设计方案
? 综合布线系统设计方案是综合布线系统的指导
性技术文件, 用来指导所有的后续工程活动,
包括备货, 安装, 工程监理, 测试, 验收以及
布线系统的维护等。
? 一般方案设计所采用的软件包括,Word,Excel、Visio,AUTOCAD和专用的布线设计软件。
? 综合布线厂商和综合布线系统集成商都有自己
的方案设计模板
4.11.1 方案的章节编排
1,前言
2,定义与惯用语
3,综合布线系统概念
4,综合布线系统设计
4,1概述
4,1,1工程概况 4,1,2布线系统总体结构
4,1,3 设计目标 4,1,4 设计原则
4,1,5 设计标准 4,1,6 布线系统产品选型
4,2工作区子系统设计
4,3水平子系统设计
4,4垂直干线子系统设计
4,5管理子系统设计
4,6设备子系统设计
4,7布线系统工具
4.11.1 方案的章节编排
5 综合布线系统施工方案
6 综合布线系统的维护管理
7 验收测试
8 培训, 售后服务与保证期
9 综合布线系统材料总清单
10 图纸
4.11.2 方案的基本内容
4.12 学生宿舍网络综合布线系统
设计方案
4.12.1 工程概况
4.12.2 综合布线系统概念 (略 )
4.12.3 设计原则与目标
4.12.4 布线系统设计、施工、验收遵循的规范和标准4.12.5 用户需求
4.12.6 综合布线系统结构设计
4.12.7 综合布线子系统设计
4.12.8 产品选型
4.12.9 工程实施（略）
4.12.10 测试验收及维护（略）
4.12.11 材料及费用总清单
4.12.12 图纸分册
思考题（作业）,
P 157 1,2,3,6,13
课后小结,
l 工作区子系统设计
l 水平子系统设计
l 干线子系统设计
l 管理子系统设计
l 设备间子系统设计
l 建筑群子系统设计
l 电气防护设计
l 综合布线系统设计方案内容及图纸,
XXX综合布线系统设计方案书 二零零××年××月
目录 1. 技术标书总说明 (3) 2. 系统总体功能说明 (12) 3. 系统整体技术说明 (16) 4. 系统组成与结构 (21) 5. 系统主要性能指标 (30) 6. 建筑群子系统 (37) 7. 设备间子系统 (40) 8. 干线子系统 (43) 9. 管理子系统 (48) 10.水平子系统 (51) 11.工作区子系统 (61) 12.光缆传输系统 (68) 13.弱电系统管道 (82) 14.测试用便携机 (84) 15.工程的组织与管理 (85) 16. 与其他系统的协调与配合 (104) 17. 保修和售后服务 (111)
1. 技术标书总说明 1.1 前言 近十几年来城市建设及工业企业的通信事业发展迅猛，现代化的智能楼，国际机场、商住楼，办公楼，综合楼已提到日程，在过去设计大楼内的语音及数据线路时，会使用各种不同的传输线，配线插座以及接头等。例如：用户电话交换机通常使用双绞线，局域网络(LAN)则可能使用双绞线或同轴电缆，这些不同的设备使用不同的传输线来构成各自的网络。同时，连接这些不同布线的插头，插座及配线架均无法互相兼容，相互之间达不到共用的目的。 现在可以将所有语音、数据、电视(会议电视、监视电视)设备的布线组合在一套标准的布线系统上，并且将各种设备终端插头插入标准的插座，结构化综合布线系统可实现上述功能.故一套先进的楼宇布线系统，不仅能支持一般的话音、数据传输，它还应能支持多种网络协议，不同生产厂商机器的互连，可适应各种灵活的、容错的组网方案。 本次技术标书XXXX国际机场新航站楼综合布线系统选用世界著名瑞士德特威勒的UNILAN布线系统。 1.1.1德特威勒公司介绍： 德特威勒公司是瑞士的一家成立于1915年的综合性的跨国企业，总部位于瑞士中部的Aldorf市。目前德特威勒公司的业务已遍及世界，在欧洲、美国和亚洲共拥有42家分支机构。约4000名优秀的员工为德特威勒公司辛勤地工作，将德特威勒的产
综合布线系统设计方案 1综合布线系统说明 本项目综合布线系统具体内容包括网络布线、信息点安装及相应管线、桥架设计。所有信息点根据实际情况采用86型的信息面板，楼宇的数据传输介质采用24AWG线规的超五类非屏蔽双绞线。线槽按不同容量选用相应规格的PVC线槽和金属桥架。 我们经过充分考虑本项目的环境、运行方式和可能采用的网络结构，结合以往的工程经验，提出本设计方案。 考虑到该项目的重要性和未来扩展性我们认为该布线系统应该是一个标准化、模块化、系统化、高度灵活的智能型布线网络。 2系统设计原则 本项目的网络建设应本着高性能、高稳定性、高可靠性、可扩展性与经济适用的原则。为达到项目网络建设的目标要求，在综合布线方案设计构建中，应坚持以下布线原则：实用性—实施后的布线系统，将能够在现在和将来适应技术的发展，并且实现数据通信、语音通信、图像通信。 灵活性—布线系统能够满足灵活应用的要求，遵循结构化布线的标准，适应不同拓扑结构的网络，在不改变布线系统情况下，就可以进行设备的移动、更新和 升级。即任一信息点能够连接不同类型的设备，如计算机、打印机、终端。 经济性—在满足应用要求的基础上，尽可能降低造价。综合布线过程是对各种网络线缆统一规划、统一安装施工过程，减少了不必要的重复布线、重复施工， 节约了线材。由于采用综合布线系统，单位避免了重复设置信息机构和重 复建设信息网络，从整体上讲节省了投资，避免了大量的重复建设，提高 了网络效益。综合布线系统采用标准化的设计，统一安装施工，使整个系 统构成一个有机的整体，便于集中管理维护，并减少日后的维护费用。 统一性—整个建筑的信息网络建设基于一个统一的网络管理中心的模式，不同系统不同网络及不同类型的网络之间的连接完全兼容。 兼容性—综合布线系统的设施可以满足多种系统中的性能。
综合布线系统方案 一、需求分析 综合布线系统是整个学校信息交换的物理层；其承载了学校的所有数据、语音的数据交换工作。 二、设计原则 根据综合布线设计规之要求,本项目将遵循综合布线系统原则，即标准化、模块化、先进性、综合性、灵活性、可靠性、可扩充性和经济性。 三、设计依据 ?《智能建筑设计标准》（GB/T50314-2006） ?《智能建筑工程建设标准》（DBJ14-S5-2004） ?《智能建筑工程质量验收规》（GB/T50339-2003） ?《民用建筑电气设计规》JGJ/T16-92 ?GBJ 16-87建筑设计防火规 ?YD/T926 1－2－1997学校通信综合布线系统行业标准 ?《电子计算机机房设计规》(GB50174-93) ?《民用建筑电气设计规》(JGJ/T16-92) 四、系统设计 1、总体设计 本工程利用综合布线系统作为实现各种语音、图像、数据信息交换传递的基础。 按综合配置设计，整个综合布线系统采用三级星形网络拓朴结
构，数据建筑群配线架CD和配线设备BD置于网络设备机房（设备间）。楼层配线架FD置于每层的弱电机房（电信间），楼层配线架FD 至楼层区域配线箱（TE），包括至每个数据端点（TO）的距离不应超过90米。从BD至每个楼层FD，光纤传输主干采用48芯万兆光纤。垂直主干光纤网络采用以太网络结构。 2、系统组成及结构 根据EIA/TIA568A，ISO/IECIS 118O1及我国的标准，布线系统可划分为六个独立的子系统： 1)工作区子系统(Work Area Subsystem) 2)水平子系统(Horizontal Subsystem) 3)垂直主干子系统(Riser Subsystem)
《网络综合布线》课程标准教案 一、概述 （一）课程性质 网络综合布线课程是一门综合性的课程，需要开设较多的先行理论课程。 本课程的先行课程为：《计算机硬件组装与维护》、《电工电子基础知识》、《计算机网络原理》、《计算机操作系统的预备知识》等。 （二）课程基本理念 《网络综合布线》课程是计算机网络专业必修的一门专业课程。本课程的主 要任务是以综合布线系统的国际标准和国家标准为依据，从综合布线工程技术的基本概念出发，阐述综合布线工程的设计技术、施工技术、施工工程管理技术、 网络测试技术、工程验收和管理维护等内容，围绕工程实践中的具体案例进行分析，突出学生网络布线工程设计和工程施工等实践能力的培养。学习本课程之前应当具有电工电子基础知识、计算机网络原理和计算机操作系统的预备知识。（三）课程设计思路 按照“以能力为本位，以职业实践为主线，以项目课程为主体的模块化专业课程体系”的总体设计要求，该门课程以形成网络方案设计、网络工程的施工及验收为基本目标，彻底打破学科课程的设计思路，紧紧围绕网络工程的工程进度要求来选择和组织课程内容，突出工程项目的设计、施工、验收的全部过程，让 学习者在网络工程整体方案设计活动的基础上掌握必备知识，增强课程内容与职业岗位能力要求的相关性，提高学生的就业能力。 学习项目选取的基本依据是该门课程涉及综合布线的基础知识，综合布线的设计方案，网络工程的招投标、施工及网络整体方案的设计等内容，但在具体工程设计过程中，还根据网络工程的不同时期不同阶段为载体，使工作任务具体化，产生了具体的学习项目。其编排依据的是工程基础上特有的工作任务逻辑关系， 而不是知识关系。 依据工作网络工程的实际要求的需要，按照“学历证书与职业资格证书嵌入式”的设计要求，要求每个学生参加全国高新技术考试或国内外知名IT企业的网络管理员认证考试。 本课程共82学时，4学分。其中理论教学40课时，实训教学42课时。 学习程序用语主要使用“了解”、“理解”、“能或会”等用语来表达。“了解”用于表述事实性知识的学习程度，“理解”用于表述原理性知识的学习程度，“能”或“会”用于表述技能的学习程度。 二、课程目标
校园网综合布线设计方 案 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】
第一章综合布线系统概述 综合布线系统的定义、特点和优点 综合布线系统是伴随着智能化大厦而崛起的，作为智能大厦中枢神经，综合布线系统是近20年来发展起来的多学科交叉型的新型研究领域。随着计算机技术、通信技术、控制技术与建筑技术的发展，综合布线系统在理论和技术方面也不断得到提高。 目前，由于理论、技术、厂商、产品甚至国别等多方面的不同，综合布线系统在命名、定义、组成等多方面都有所不同。我国《智能建筑设计标准》（GB/T 50314-2000）中把综合布线系统定义为：综合布线系统是建筑物或建筑群内部之间的传输网络。它能使建筑物或建筑群的内部设备、数据通信设备、信息交换设备、建筑物物业管理设备及建筑物自动化管理设备等系统之间彼此相连，也能使建筑物内部的通信网络设备与建筑物外部的通信网络设备相互连接。 上述的定义通常被称为是建筑物与建筑群综合布线系统。按照《建筑与建筑群综合布线系统工程设计规范》（GB/T 50314-2000）的定义，它包括建筑物到外部网络或电话局线路上的连接点与工作区的语音或数据终端之间所有电缆及相关的布线部件。 这里要注意区分一下综合布线和综合布线系统这两个基本概念：综合布线只作为一个概念而存在，综合布线系统则是一种解决方案或者是一种布线产品。两者既密不可分，又有所区别。 与传统的相比较，综合布线系统有着许多优越性，是传统布线所无法相比的。其特点主要表现在它具有兼容性、开放性、灵活性、模块化、
扩展性、和经济性。而且在设计、施工和维护方面也给人们带来了许多方便。综合布线系统与传统布线系统的性能价格比，如图1-1所示。 性能价格比 综合布线方式 传统布线方式 时间 图1-1 综合布线系统与传统布线系统性能价格比 1.1.1 兼容性 综合布线系统的首要特点是它的兼容性。所谓兼容性指它自身是完全独立的，与相关的应用系统相无关，可以适用于多种应用系统。能支持多种数据通信、多媒体技术及信息管理系统等，能够适应现代未来技术的发展。 过去，为一幢大楼或一个建筑群内的语音或数据线路布线时，往往采用不同厂家生产的电缆、配线插座以及接头等。例如，用户交换机通常采用双绞线，计算机系统通常采用粗铜轴电缆或细铜轴电缆。这些不同
综合布线系统设计
目录 1、系统概述 (3) 2、设计目标 (3) 2.1、用户需求 (3) 2.2、建设目标 (4) 3、设计依据和设计原则 (4) 3.1、设计依据 (4) 3.2、设计原则 (5) 4、需求分析及解决 (5) 5、系统方案设计 (6) 5.1、系统组成 (6) 5.2、系统设计 (7) 1.设备间子系统 (7) 2.水平子系统 (8) 3.垂直干线子系统 (8) 4.建筑群子系统 (8) 5.工作区子系统 (9) 6.管理子系统 (9) 7.设备安装与线路铺设设计 (10) 5.3、系统的结构拓扑图 (11) 5.4、设备选型 (12) 1、设备清单 (12) 2、设备性能参数 (12)
1、系统概述 综合布线系统是为了顺应计算机及网络技术飞速发展需求而特别设计的一套布线系统。对于现代化的大楼来说，就如体内的神经，它采用了一系列高质量的标准材料，以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合，经过统一的规划设计，综合在一套标准的布线系统中，将现代建筑的三大子系统有机地连接起来，为现代建筑的系统集成提供了物理介质。可以说结构化布线系统的成功与否直接关系到现代化的大楼的成败，选择一套高品质的综合布线系统是至关重要的。 计算机及通信网络均依赖布线系统作为网络连接的物理基础和信息传输的通道。传统的基于特定的单一应用的专用布线技术因缺乏灵活性和发展性，已不能适应现代企业网络应用飞速发展的需要。而新一代的结构化结构化布线系统能同时提供用户所需的数据、话音、传真、视像等各种信息服务的线路连接，它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统、安全系统彼此相连，也使这些设备与外部通信网络相连接。它包括建筑物到外部网络或电话局线路上的连线、与工作区的话音或数据终端之间的所有电缆及相关联的布线部件。布线系统由不同系列的部件组成，其中包括：传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电器保护设备和支持硬件。 2、设计目标 2.1、用户需求 系统需建设信息点位**个，其中网络数据点位**个（含内网**个，外网**个），语音点位**个（含传真点位**个）。 该综合布线系统采用星状放射型的全模块化结构，有极大的灵活性，可通过不同的跳线型式以完成不同形式网络的应用，并构成不同逻辑拓扑结构。 综合布线系统为开放式结构，能支持语音及多种计算机数据系统、多媒体等系统的需要，满足带宽综合业务数字网要求。归入该综合布线系统的话音通信系统、计算机网络系统，系统能兼容语音、数据、图像的传输，并可与外部网络
网络综合布线方案 一：项目总体规划 1.办公楼综合布线项目介绍 1. 布线系统将贯穿于各楼层的各个平面。主要为网络、数据、图像、视频等系统信号提供高性能传输路由。 2. 作为一个综合性的线路平台，应具有最大的兼容性和开放性，可满足各类型通讯及计算机等的传输需要和网络结构，提供一个标准化、高带宽、低成本的网路环境。 3. 系统应具有开放的模块化结构，可灵活地进行资源分配，线路管理、变更和扩展。 4. 系统应提供一个安全、有序、便于管理的设备安装及连接环境，可快捷简便地进行系统安装和运行。 5. 在充分考虑目前应用情况下，以高起点和适度超前的原则来规划本系统。为各种高性能应用提供充足的传输带宽，为日后系统的升级提供充足的空间。 6. 采用目前国际上最先进的工程标准及规范，去设计和规划系统。 2.办公楼综合布线项目要求 基本情况：整个局域网采用以太网技术，主干带宽达1000Mbps，1000Mbps到桌面。 1、开放。采用标准RJ45接口，兼容不同厂家的标准产品。 2、灵活。水平子系统支持语音、数据，支持100Base-T 1000Base-T等。 3、先进。采用目前流行，具有一定先进技术的超六类系列产品。 4、易于管理。面板、配线架有明显标识，机房线路管理、维护方便。3.有关技术要求 1.符合最新的国际标准ISO/IEC11801超六类布线系标准，产品应符合做主网络的高速、可靠的信息传输要求，并具有高度灵活性、可靠性、综合性、易扩容性。 2.进行开放式布线，所有插座端口都支持数据通讯、话音和图像传递，满足电视会议，多媒体等系统的需要。 3.能满足灵活的应用要求，即任一信息点能够方便地任意连接终端设备。
第一章前言 随着计算机网络和通信技术的飞速发展，二十一世纪的建筑业也将发生巨大的变化，智能建筑已成为代表建筑高科技含量的代名词，也将成为人们提高生活质量和工作效率，创造出更多物质财富、精神财富的有力保证。人们居住条件的提高和办公环境的改善,无疑对建筑物的智能化提出了更新、更高的要求，XX结构化综合布线系统（即一个能够支持用户选择的语音/数据/图形图像应用的网络布线系统）为其智能化的实现提供了一个完美的物理链接平台，让我们在对系统进行配置，以适应更先进的技术需求，满足快速变化节奏的同时，将把学校的远期投资控制在最低限度内。
第二章综合布线系统概念 现代科技的进步使计算机及网络技术飞速发展，提供越来越强大的计算机处理能力和网络通信能力。计算机及网络通信技术的应用大大提高了现代企业的生产管理效率，降低运作成本，并使得现代企业能更快速有效地获取市场信息，及时决策反应，提供更快捷更满意的客户服务，在竞争中保持领先。计算机及网络通信技术的应用已经成为企业成功的一个关键因素。 综合布线系统就是为了顺应发展需求而特别设计的一套布线系统。对于现代化的大楼来说，就如体内的神经，它采用了一系列高质量的标准材料，以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合，经过统一的规划设计，综合在一套标准的布线系统中，将现代建筑的三大子系统有机地连接起来，为现代建筑的系统集成提供了物理介质。可以说结构化布线系统的成功与否直接关系到现代化的大楼的成败，选择一套高品质的综合布线系统是至关重要的。 计算机及通信网络均依赖布线系统作为网络连接的物理基础和信息传输的通道。传统的基于特定的单一应用的专用布线技术因缺乏灵活性和发展性，已不能适应现代企业网络应用飞速发展的需要。而新一代的结构化结构化布线系统能同时提供用户所需的数据、话音、传真、视像等各种信息服务的线路连接，它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统、安全系统彼此相连，也
办公楼网络综合布线设计方案 1 方案概述 1.1 项目总体规划 1.1.1 XXX办公楼综合布线项目介绍 1.1.2 XXX 办公楼综合布线项目要求 基本情况：整个局域网采用以太网技术，主干带宽达1000Mbps 100Mbps到桌面开放。采用标准RJ45接口，兼容不同厂家的标准产品。 灵活。水平子系统支持语音、数据，支持10Base-T、100Base-T 等。 可靠。高品质布线系统，通过标准测试与验证，提供15年以上质保。先进。采用目前流行，具有一定先进技术的超五类系列产品。易于管理。面板、配线架有明显标识，机房线路管理、维护方便。 1.1. 2.1 有关技术要求 符合最新的国际标准ISO/IEC11801 超五类布线系标准，产品应符合做主网络的高速、可靠的信息传输要求，并具有高度灵活性、可靠性、综合性、易扩容性。 进行开放式布线，所有插座端口都支持数据通讯、话音和图像传递，满足电视会议，多媒体等系统的需要。 能满足灵活的应用要求，即任一信息点能够方便地任意连接终端设备。所有接插件都应是模块化的标准件，以方便管理并在将来有更大的发展时，容易地将设备扩展进去能够支持千兆速率的数据传输，可支持以太网、高速以太网、令牌环网、ATM FDDT ISDN等网络及应用。 网络就易于管理。 1.1. 2.2 国家、行业及地方标准和规范 CECS 90：97 建筑与建筑群网络布线工程设计规范 CECS 89：97
建筑与建筑群网络布线工程施工及验收规范 GB/T 50311-2000 建筑与建筑群网络布线系统工程设计规范 GB/T50312-2000 建筑与建筑群网络布线系统工程验收规范 YD/T926 1-2-1997 大楼通信网络布线系统行业标准 1.1. 2.3 国际技术标准、规范ISO/IEC 11801 ：1995 建筑物网络布线规范 ETA/TIA-568A：1995 商务建筑物电信布线标准 ETA/TIA 569 商务建筑物电信布线路由标准 ETA/TIA-606 商务建筑物电信基础设施管理标准ETA/TIA TSB67 商务建筑物电信布线测试标准 EN50173 欧洲商务建筑电信布线标准 1.1. 2.4 卖方对所提供产品的质量保证卖方应提供产品质量、工程资质的有关证明以 及产品质量的有关保证和承诺。 1.1. 2.5 资料交付 卖方应提供系统布线施工图、接线图、系统测试报告、布线标识、有关说明书等工程文件，以便于今后的运行维护。 1.2 项目设计目标 h 兼容性：综合布线是完全独立的而与应用系统相对无关，可以适用于多种应用系统。 h 开放性：系统应采用开放式体系结构，符合多种国际上现行的标准，对多数著名厂商的产品都是开放的，并支持所有通信协议。 h 灵活性：系统应采用标准的传输线缆和相关连接硬件，模快化设计，所有通道都是通用的。所有设备的开通及更改均不需改变布线线路，并可灵活多变组网。 h 可靠性：系统应采用高品质的材料和组合压接的方式构成一套高标准的信息传输通道，每条通道都要采用专用仪器测试链路阻抗及衰减率，以保证其电气性能。应用系统应采用点到点端接，任何一条链路故障均不影响其它链路的运行，从而保证整个系统的可靠运行。 h 先进性：系统布线方式合理。所有布线均应采用世界上最新通信标准，并为同时传输多路实时多媒体信息提供足够的余量。 h 经济性：统一考虑闭路电视系统、网络系统、通信系统和视频点播系统，统一设计，
施工组织设计目录 一、工程概况-------------------------------------------------- 1. 工程名称-------------------------------------------------- 2. 工程地点-------------------------------------------------- 3. 工程内容-------------------------------------------------- 4. 工程期限-------------------------------------------------- 5. 工程质量-------------------------------------------------- 二、编织依据-------------------------------------------------- 1. 编织说明-------------------------------------------------- 2. 编织依据-------------------------------------------------- 三、施工组织部署---------------------------------------------- 四、施工组织部署---------------------------------------------- 1. 施工组织管理---------------------------------------------- 2. 质量目标-------------------------------------------------- 3. 施工现场管理目标----------------------------------------- 4. 施工协调-------------------------------------------------- 5. 施工工期-------------------------------------------------- 6. 施工顺序及验收安排---------------------------------------- 五、施工准备-------------------------------------------------- 1. 技术准备-------------------------------------------------- 2. 现场准备--------------------------------------------------
目录 摘要 ....................................................... I 1 绪论 (1) 1.1综合布线系统的目标 (1) 1.2项目概况 (2) 1.3系统设计原则 (2) 1.4设计依据 (4) 2 设计方案概述 (5) 3 施工方案设计 (9) 3.1总体方案说明 (9) 3.2综合布线管线设计 (9) 4 系统的调测及验收 (12) 4.1调试阶段 (12) 4.2验收阶段 (12) 4.3综合布线系统检测模型 (13) 5 设备概预算 (18) 6 结束语 (19) 参考文献 (20) 致谢 (21) 附录 (22)
摘要 智能建筑是信息时代的必然产物，是建筑业和电子信息业共同谋求发展的方向。智能建筑是将结构，系统，服务，运营及互相关系综合以达到最佳组合，是一种高效率，高性能与高舒适性的建筑。 智能建筑主要由系统集成中心，综合布线系统，楼宇自动化系统，办公化自动化系统和通信自动化系统五部分组成。综合布线是随着智能建造的发展而崛起的。它是为了满足智能建筑综合服务的需要而建立的。是智能建筑的重要骨架，是智能建筑得以实现的“高速公路”。综合布线系统的定义为：“通信电缆，光缆，各种软缆及有关连接构成的通用布线系统，它能支持多种应用系统”。 综合布线是一种模块化的，灵活性极高的建筑物内或建筑群之间的信息传输通道。它能使语言，数据，图像设备和交换设备与其他信息管理系统彼此连接，也能使这些设备与外部想连。它是一种预布线，能适应较长一段时间的需求。综合布线应是完全开放性的，易于实现智能建筑内的配线集成管理。与传统布线相比较，它有许多优越性，其特点主要表现在：兼容性，开放性，灵活性，可靠性，先进性和经济性。 关键词：智能建筑；综合布线；光缆；对绞电缆
建设职业技术学院 网络综合布线设计方案某四层办公楼 课程名称：综合布线指导老师：卢 允伟专业：计算机14-1 学号： 50140114 姓名：籍 设计时间：2014.5.8
三、 四、五、 六、需求分析 工程概况 目 录 布线系统设计、原则、验收遵循的规和标准 综合布线 计….. 合布线子 .4 ..4 6'
统 ... ... ............................................................... 6....... (2 )水平电缆 (76) 2 、工作区子系统 ... ... ................... ... ..................... 7 .................... 3 、设备间… . ................................................ 6 ......... 七、产品选择……... ........................................... :… ..... 八、该教学楼综合布线系统的特点 (10) 九、综合布线工程验收 (61) 十、总结........ . (1) 2 需求分析 随着In ternet的迅速发展，全世界正在利用计算机网络进行各
种通信，办公的应用也已经开始普及，使用的技术也日趋成熟，它们不但能够传送传统的文本、图形等数字信息，也能传递包括视频、音频在的多媒体综合信息。传统的办公模式正在逐步向无纸化方向发展，把一些传统的业务移植到网络上来做已是人心所向、大势所趋。学生宿舍楼的综合布线系统也因此变得尤为重要。要满足学生们在宿舍连接互联网的需求，创造良好的网络环境 二、工程概况 所在的综合办公楼有四层，78个房间，1到5层每层楼有15个房间，且1到5层的布局都一致。其中每一层包括6个多媒体教室，6个网络教室，教学楼每层两个角上各1个小房间，以及处在最中央的阶梯教室，六楼有一个大的多功能厅和两个设备间。所以三号教学楼共78个房间。根据房间需求，每一间的用途大有不同，按照一至五楼每个房间2个信息插座，六楼每间4个信息插座的要求配置综合布线系统共162个。根据楼层和房间数，制定了下例的一个表格，见到介绍了隔层的信息点数量。 各楼层信息插座数量统计表
广州市商贸职业学校2016-2017学年第1学期教案课程：综合布线 授课班级： 15级计网1班 授课教师：龚强
广州市商贸职业学校教案首页
【引入】 网络综合布线是一门新发展起来的工程技术，它涉及许多理论和技术问题，是一个多学科交叉的新领域，也是计算机技术、通信技术、控制技术与建筑技术紧密结合的产物。现今，我们生活在一个信息化时代的人们的生活已经离不开计算机网络系统了。无论是政府机关、企事业单位，还是商住楼、写字楼，都离不开现代化的办公及信息传输系统，而这些系统全部是由网络综合布线系统来支持的。 【课堂活动】 一网络综合布钱技术的发展 计算机网络的发展几乎与计算机的发展一同起步。1968年，美国国防部高级研究计划局主持研制的ARPA计算机网络的诞生，是计算机网络发展过程中的一个里程碑，自从它投入运行以后，世界各地的计算机网络迅速发展，极大地提高了资源的共享。 20世纪80年代，随着计算机的革新，局域网及Internet得到了飞速发展，使计算机不再是孤单的机器，而成为连接整个社会的基础设施。现在网络的使用正在被扩展到新的领法,多种系统的横向整合，使以计算机网络为基础的网络综合布线越来越受到人们的关注。 1984年，世界上第一座智能大厦在美国产生。美国哈特福特市的一座旧式大楼进行改造时，对空调、电梯、照明、防火、防盗系统等采用了计算机网络监控系统，为客户提供了语音通信、文字处理、电子文件以及情报资料等信息服务。 近年来，随着数字化城市和智能化建筑的快速发展和普及，网络综合布线系统已经成 3每栋建筑物的重要组成部分。相关技术标准不断完善，促进了综合布线技术的发展和应用。 1985年初，计算机工业协会（CCIA)提出对大楼布线系统标准化的倡议，美国电子工业协会（EIA)和美国电信工业协会（TIA)开始标准化制定工作。 1991年7月，ANSI/EIA/TIA568即《商业大楼电信布线标准》问世，同时，与布线通道及空间、管理、电缆性能及连接硬件性能等有关的相关标准也被推出。 1995年底，EIA/TIA568标准正式更新为EIA/TIA/568A，同时，国际标准化组织（ISO) 出了相应标准ISO/IEC/IS11801? 1997年，TIA出台6类布线系统草案，同期，基于光纤的千兆网络标准被推出。 1999年到今，TIA又陆续推出了 6类布线系统正式标准。 综合布线是自20世纪90年代初传入我国的，随着我国政府大力加强基础设施的建设，市场需求在不断的扩大，庞大的市场需求促进了该产业的快速发展。特别是2007年10月 1日开始实施的GB50311 —2007《综合布线系统工程设计规范》和GB50312《综合布线系统工程验收规范》两个中国国家标准，对综合布线系统工程的设计、施工、验收、管理等提出了具体要求和规定，促进了综合布线系统在中国的应用和发展。同时，中国工程建设标准化协会信息通信专业委员会，已经在2008年11月开始制定综合布线技术白皮书，首批计划制定《综合布线系统管理与运行维护系统设计白皮书》、《屏蔽布线系统的设计与施工检测技术白皮书》、《万兆布线系统工程测试技术白皮书》。 二6类综合布钱系统简介 2002年6月17日，前后讨论长达五年的6类布线系统标准终于尘埃落定，综合布线6 类双绞线传输标准正式获得了通过。6类双绞线布线正式标准ANSI/TIA/EIA—568B.2-1的推出，对综合布线的应用和布线厂商、系统集成商、测试服务提供商等都有非常大的意义，迈出了结构化布线历史性的一步。TIA 568B从此真正成为一个能够全面满足目前的网络发展
综合布线系统设计方案 二零零六年xx月
目录 1. 概述 (4) 2. 系统结构与配置 (6) 2.1. 用户需求分析 (6) 2.2. 结构化综合布线的设计标准及设计原则 (6) 2.2.1. 设计标准 (6) 2.2.2. 设计原则 (7) 2.3. 系统设计方案及配置 (7) 2.3.1. 系统总体设计 (7) 2.3.2. 系统详细设计 (10) 3. 系统功能 (21) 3.1. 功能简介 (21) 3.2. 系统操作方法 (21) 4. 系统性能指标 (22) 4.1. 概述 (22) 4.2. 标准 (22) 4.3. 被测线路的定义 (22) 4.4. 测试指标及标准 (23) 4.5. 测试仪器 (24) 4.6. 测试仪器清单 (24) 5. 系统材料总清单 (25) 6. 系统要求 (26) 6.1. 环境要求 (26) 6.1.1. 照明 (26) 6.1.2. 接地 (26) 6.1.3. 设备间要求 (26)
6.2. 注意事项 (27) 6.2.1. 用户培训 (27) 6.2.2. 竣工文档 (27) 7. 设计总结 (29)
1. 概述 综合布线系统是建筑物或建筑群内的信息传输系统。它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统、安全系统彼此相连，也使这些设备与外部通信网络相连接。它包括建筑物到外部网络或电话局线路上的连线、与工作区的话音或数据终端之间的所有电缆及相关联的布线部件。布线系统由不同系列的部件组成，其中包括：传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电器保护设备和支持硬件。 建筑物结构化综合布线网是由六个独立的子系统组成： a)工作区(WORK AREA)子系统---由工作区内的终端设备连接到信息插座的连接电缆组成。常用设备是计算机(PC，工作站，中端，打印机)，电话，传真机等设备。 b)管理子系统(ADMINISTRATION)---由交叉连接、直接连接配线的（配线架）连接硬件等设备所组成。实现配线管理，其设计很完善，使用颜色编码，很容易追踪和跳线，体积小比传统配线箱节省50％空间。 c)水平子系统(HRIZONTAL)---由每一个工作区的信息插座开始，经水平布置一直到管理区的内侧配线架的线缆所组成。实现信息插座和管理子系统间(跳线架)的连接，常用三类和五类双绞线实现这种连接。 d)主干线(RISER; BACKBONE)子系统---由建筑物内所有的（垂直）干线多对数线缆组成，即多对数铜缆，同轴电缆和多模多芯光纤以及将此线缆连接到其他地方的相关支撑硬件所组成。实现计算机设备、程控机PBX和各管理子系统间的连接。常用通信介质是光纤，使系统传输率达到100MBPS。 e)设备间子系统(EQUIPMENT)---由设备间的线缆、连接器和相关支撑硬件组成。实现布线系统与设备的连接，主要为配合不同设备有关的适配器。 f)建筑群子系统---将一个建筑物中的线缆延伸到建筑物群，实现楼宇之间布线，连接到另一些建筑物中的通讯设备和装置上，它由电缆、光缆和入楼处线缆上过流过压的电器保护设备等相关硬件组成。 综合布线系统本身具有很高的兼容性，根据用户要求，本方案为开放式结构，能支持话音及多种计算机数据和图像传输系统。系统能兼容话音、数据、图像的传输，并可与外部公用网络进行连接。
浙江建设职业技术学院 网络综合布线设计方案某四层办公楼 课程名称：综合布线 指导老师：卢允伟 专业：计算机14-1 学号：50140114 姓名：沈籍 设计时间：2014.5.8
目录 一、需求分析 (3) 二、工程概况 (3) 三、三教布局说 明……...…………………………………………………… (4) 四、布线系统设计、原则、验收遵循的规范和标准 (4) 五、综合布线系统结构设 计 (4) 六、综合布线子系统设 计 (6) 1、水平子系 统……...……………………………………………………… (6) （1）管线系统 (6) （2）水平电缆 (7) 2、工作区子系统……...………………...……………………………………
…7 3、设备间 (8) 七、产品选择 (8) 八、该教学楼综合布线系统的特点 (10) 九、综合布线工程验收 (11) 十、总结 (12) 一、需求分析 随着Internet的迅速发展，全世界正在利用计算机网络进行各种通信，办公的应用也已经开始普及，使用的技术也日趋成熟，它们不但能够传送传统的文本、图形等数字信息，也能传递包括视频、音频在内的多媒体综合信息。传统的办公模式正在逐步向无纸化方向发
展，把一些传统的业务移植到网络上来做已是人心所向、大势所趋。学生宿舍楼的综合布线系统也因此变得尤为重要。要满足学生们在宿舍内连接互联网的需求，创造良好的网络环境 二、工程概况 所在的综合办公楼有四层，78个房间，1到5层每层楼有15个房间，且1到5层的布局都一致。其中每一层包括6个多媒体教室，6个网络教室，教学楼每层两个角上各1个小房间，以及处在最中央的阶梯教室，六楼有一个大的多功能厅和两个设备间。所以三号教学楼共78个房间。根据房间需求，每一间的用途大有不同，按照一至五楼每个房间2个信息插座，六楼每间4个信息插座的要求配置综合布线系统共162个。根据楼层和房间数，制定了下例的一个表格，见到介绍了隔层的信息点数量。 各楼层信息插座数量统计表
综合布线系统设计 一、综合布线系统概述 1. 综合布线系统的定义： 通信电缆、光缆、各种软电缆及有关连接硬件构成的通用布线系统，它能支持多种应用系统。即使用户尚未确定具体的应用系统，也可进行布线系统的设计和安装。综合布线系统中不包括应用的各种设备。 综合布线系统全称为：建筑与建筑群综合布线系统，亦称结构化布线系统，综合布线系统的对象是建筑物内的传输网络，以使话音和数据通信设备、交换设备和其他信息管理系统彼此相连，并使这些设备与外部通信网络连接。 2. 综合布线系统的构成： 其主要部件有传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电气保护设施等，由以上部件构造各种子系统。 3. 综合布线系统的特性： 1）综合性、兼容性好 传统的专业布线方式需要使用不同的电缆、电线、接续设备和其它器材，技术性能差别极大，难以互相通用，彼此不能兼容。综合布线系统具有综合所有系统和互相兼容的特点，采用光缆或高质量的布线部件和连接硬件，能满足不同生产厂家终端设备传输信号的需要。
2）灵活性、适应性强 采用传统的综合布线系统时，如需改变终端设备的位置和数量，必须敷设新的缆线和安装新的设备，且在施工中有可能发生传送信号中断或质量下降，增加工程投资和施工时间，因此，传统的综合布线系统的灵活性和适应性差。在综合布线系统中任何信息点都能连接不同类型的终端设备，当设备数量和位置发生变化时，只需采用简单的插接工序，实用方便，其灵活性和适应性都强、且节省工程投资。 3）便于今后扩建和维护管理 综合布线系统的网络结构一般采用星型结构，各条线路自成独立系统，在改建或扩建时互相不会影响。综合布线系统的所有布线部件采用积木式的标准件和模块化设计。因此，部件容易更换，便于排除障碍，且采用集中管理方式，有利于分析、检查、测试和维修，节约维护费用和提高工作效率。 4. 综合布线系统的分类： 国内标准划分为8个部分： 1）工作区子系统 2）配线子系统 3）干线子系统 4）建筑群子系统 5）设备间 6）电信间 7）进线间
华东交通大学理工学院 网络综合布线设计方案三号教学楼 课程名称：综合布线 指导老师：吴干华 专业：11法学 学号：20110710810312 姓名：黄丽 设计时间：2012年11月14日
目录 一、需求分析 (3) 二、工程概况 (3) 三、三教布局说明 (4) 四、布线系统设计、原则、验收遵循的规范和标准 (4) 五、综合布线系统结构设计 (4) 六、综合布线子系统设计 (6) 1、水平子系统 (6) （1）管线系统 (6) （2）水平电缆 (7) 2、工作区子系统 (7) 3、设备间 (8) 七、产品选择 (8) 八、该教学楼综合布线系统的特点 (10) 九、综合布线工程验收 (11) 十、总结 (12)
一、需求分析 随着Internet的迅速发展，全世界正在利用计算机网络进行各种通信，办公的应用也已经开始普及，使用的技术也日趋成熟，它们不但能够传送传统的文本、图形等数字信息，也能传递包括视频、音频在内的多媒体综合信息。传统的办公模式正在逐步向无纸化方向发展，把一些传统的业务移植到网络上来做已是人心所向、大势所趋。学生宿舍楼的综合布线系统也因此变得尤为重要。要满足学生们在宿舍内连接互联网的需求，创造良好的网络环境 二、工程概况 所在的三号教学楼有六层楼78个房间，1到5层每层楼有15个房间，且1到5层的布局都一致。其中每一层包括6个多媒体教室，6个网络教室，教学楼每层两个角上各1个小房间，以及处在最中央的阶梯教室，六楼有一个大的多功能厅和两个设备间。所以三号教学楼共78个房间。根据房间需求，每一间的用途大有不同，按照一至五楼每个房间2个信息插座，六楼每间4个信息插座的要求配置综合布线系统共162个。根据楼层和房间数，制定了下例的一个表格，见到介绍了隔层的信息点数量。
“网络综合布线”课程教学大纲 第一部分大纲说明 1、教学目的： 1、了解计算机网络互联设备与常用的传输介质 2、掌握网络综合布线系统结构与系统设计 3、掌握网络工程施实用技术 4、了解无线网络技术与应用 5、掌握网络测试原理与应用 2、课程的性质： 网络综合布线是高职计算机网络技术专业的专业课程，是网络工程技术人员、网络组建及管理人员必备的课程。本课程的主要任务是使学生学会网络组建过程中布线方法和网线的测试，培养实际动手能力，提高分析及解决网络布线过程中遇到的各种问题。 课程系统完整地介绍了网络综合布线系统的基本概念、综合布线子系统间的关系及其设计指标和设计等级；同时系统介绍水平、干线子系统的拓扑结构和布线方案，设备间、配线间设置原则；建筑群布线方案，管理线缆及配线架标记方法，设备间、配线间的供配电和电气保护措施，以及综合布线拓扑结构的应用系统可靠性设计；其次讨论了敷设线缆的方法和安装连接件工艺；常用线缆及相关连接件的种类、传输特性及性能指标。最后介绍电缆测试仪、光缆测试仪的性能和操作方法及其测试综合布线的步骤。 3、课程的任务： 通过学习应该能够做到：进行方案设计、进行工程施工、测试、组织验收和鉴定。为达到这一目的应该按照：掌握基础知识、进行方案设计、组织施工、进行测试、组织验收鉴定这一过程进行学习。 第二部分教学内容与教学要求
（一）综合布线概论 1、综合布线系统概述 2、综合布线系统的优点与标准 3、综合布线系统的设计等级与设计要点 4、综合布线系统的发展趋势 5、综合布线工程设计结构、指标 教学要求： 通过本次教学内容的学习，要求学生： 1、掌握综合布线系统的定义 2、掌握综合布线系统标准 3、了解综合布线系统的设计等级 4、掌握综合布线系统的发展趋势 5、掌握综合布线工程设计结构、指标 教学重点： 1、综合布线系统的概念 2、综合布线系统的设计要点 3、综合布线系统的标准 教学难点： 1、综合布线系统的设计等级 2、综合布线系统的发展趋势 （二）综合布线工程设计原理 1、工作区设计规范 2、工作区连接件 3、水平子系统设计规范 4、水平子系统存线结构、距离、类型及方法 5、水平子系统的设计步骤 6、干线子系统设计规范 7、干线子系统的线缆配置及路由 8、设备间设计规范
南通大学 计算机科学与技术学院《网络综合布线课程设计》题目：南通大学计算机楼网络综合布线设计 班级：网工121 姓名：薛翔 学号： 指导老师：王则林 完成日期： 2015.1.11 成绩：
目录 一、前言 (2) 二、需求分析 (3) 2.1建筑群功能及布线系统技术要求 (4) 2.1.1南通大学计算机楼结构详解与信息点数量的分析 (4) 2.1.2综合布线系统应满足的技术要求、相关标准和规范 (6) 2.1.3 实现此种功能的网络技术及所需的带宽 (7) 2.1.4 此种网络技术需要的介质 (7) 2.1.5 客户的布线规模 (8) 2.1.6 客户的装修工程进度 (8) 2.2设计方案 (8) 2.2.1设计总目标 (8) 2.2.2设计原则 (9) 2.2.3总体设计说明 (10) 三、综合布线系统详细设计 (11) 3.1工作区子系统设计 (11) 3.1.1设计原则： (12) 3.1.2设备选择 (12) 3.2配线子系统设计 (13) 3.2.1管槽布线路由设计： (13) 3.2.2开放型办公室布线系统 (14) 3.2.3设计原则 (15) 3.2.4线槽和电缆用料的计算： (15) 3.2.5设备选择 (16) 3.3干线子系统设计 (16) 3.3.1干线子系统的布线路由： (17) 3.3.2设计原则： (17) 3.3.3设备选择： (17) 3.4设备间子系统设计 (17) 3.4.1设备间的环境条件如下： (17) 3.4.2设备选择 (18) 3.5进线间子系统设计 (18) 3.5.1进线间的注意事项 (18) 3.6管理间子系统 (19) 3.6.1设计原则： (19) 3.6.2设备的选择 (19) 四、工程总体预算 (19) 五、心得与体会 (20) 一、前言
