计算机辅助设计复习题01
一、选择题
1、AutoCAD用户图形文件默认的文件名后缀是（）。
A．DWT B.DXF C.TXT D.DWG.
2、AutoCAD绘图时用户可以定义（）层。
A．255个 B.8个 C.64个 D.1024个
3、AutoCAD的绘图界限（Limits）在绘图时（）。
A．不能改变 B.初始确定后不能改变C.可以随时改变 D.不设定界限
4、输入点坐标时，使用相对极坐标的格式为（）。
A．5，45 B.35、40 C.100<30 D.@100<30
5、AutoCAD在标注尺寸时，尺寸端点的形式（）。
A．必须是箭头 B.必须是45度短线C.可以在列表中选择 D.不能选择
二、是非题
1、在一个图层上只能画一种线型。Ｘ
2、删除图层时，当前层、0层、定义点层及包含图形对象的不能被删除。√
3、在注写汉字时，只能使用一种字形。×
4、直线（Line）命令是一个连续命令。√
5、拉伸和旋转产生实体时，只能选面域作为拉伸和旋转。×
三、简答题
1、简述复制（Copy）命令的使用方法。
目标复制时，首先选择目标，后选择基点或键入M选择多重复制（再选择基点），复制到指定位置。
2、简述内部块和外部块的区别。
内部块建立后只能在本图内使用，块和图在一个文件内，而外部块单独产生一个文件，可以供所有图使用。
3、简述线型比例（Liscale）命令的作用。
当用线型命令加载中心线或虚线等线型时，画线时显示器上可能显示成实线，此时用线型比例命令可调整使其显示成中心线或虚线。
4、简述画点（Point）命令的几种绘制方式。
给定坐标位置，画单点；2）连续画点，重复1）的方式；3）定数等分，将一条线或弧按给定数分成几份；4）定距等分，将一条线或弧按给定的距离分割。
计算机辅助设计复习题02
一、选择题
1、如果让系统依次在所有图形文件间进行切换，连续按（）。
A.Alt+Tab
B.Ctrl+A
C.Ctrl+F6
D.Fn+F5
2、AutoCAD绘图时用户可用的线型（）。
A．只有实线 B.有实线中心线和虚线 C.有各种线型无需调入 D.有各种线型需调入。
3、AutoCAD的绘图编辑时，属性匹配（Match）( ).
A．不能改变属性 B.只能改变图层 C.所有属性都改变 D.除几何属性外都改变
4、当系统提示输入点坐标时（）。
A．只能输入绝对坐标 B.输入坐标或鼠标指定 C.只能输入相对坐标 D.只能用鼠标指定
5、AutoCAD在标注尺寸时，尺寸端点的大小（）。
A．在对话框中修改 B.自动改变 C.随尺寸大小自动调整 D.不能改变
二、是非题
1．在一个图层上只能有一种颜色（×）
2．如果需要频繁地改变图层的可见性，应关闭或打开图层，而不应冻结或解冻该图层。(?)
3.在注写汉字时，只能使用多行字（MTEXT）。(?)
4．多段线（Pline）命令可以指定线宽。(?)
5．用三维曲面绘制的圆柱面圆锥面等可以和实体进行布尔运算。（?）
三、简答题
1．简述镜像（Mirror）命令的使用方法。
答：目标镜像时，首先选择目标，后选择镜像线的两点，再选择是否删除原目标，镜
像到指定位置。
2．简述填充图案（Bhatch）的使用方法。
答：进入命令后，在对话框中选择填充区域，填充图案，图案的角度，可以先预览，调整比例，在高级选项中可选择填充方式，最后点击确定。
3．简述旋转（Rotate）命令的使用方法。
答：首先选择需旋转的目标，然后指定旋转基点，指定旋转角度或键入R选择参照方式，完成旋转命令。
4．简述画矩形（Rectangle）命令的绘制方式。
答：进入命令后，系统提示指定矩形的第一角，或选择倒角（C）标高（E）圆角（F）厚度（T）宽度（W）确定矩形的各种特性，然后给出矩形的另一角。
计算机辅助设计复习题03
一、单选题：
1、画完一幅图后，在保存该图形文件时用作为扩展名。
A、cfg
B、dwt
C、bmp
D、dwg
2、要始终保持物体的颜色与图层的颜色一致，物体的颜色应设置为。
A、BYLAYER
B、BYBLOCK
C、COLOR
D、RED
3、在屏幕上用PAN命令将某图形沿X方向及Y方向各移动若干距离，该图形的坐标将。
A、在X方向及Y方向均发生变化
B、在X方向发生变化，Y方向不发生变化
C、在X方向及Y方向均不变化
D、在Y方向发生变化，X方向不变化
4、用LINE命令画出一个矩形，该矩形中有图元实体。
A、1个
B、4个
C、5个
D、不一定
5、在执行FILLET命令时，先应设置。
A、圆弧半径
B、距离
C、角度值
D、内部块Block
6、剪切物体需用命令。
A、Trim
B、Extend
C、Stretch
D、chamfer
7、当使用LINE命令封闭多边形时，最快的方法是。
A、输入C回车
B、输入B回车
C、输入PLOT回车
D、输入DRAM回车
8、AutoCAD中模板文件的扩展名是。
A、CFG
B、DWG
C、SHX
D、DWT
9、打开/关闭正交方式的功能键为。
A、F1
B、F8
C、F6
D、F9
10、图形编辑窗口与文本窗口的快速切换用功能键。
A、F6
B、F7
C、F2
D、F8
11、打印图形的键盘命令是。
A、DO
B、PLAY
C、PLOT
D、DRAW
12、Autocad是由（）开发的。
A、Microsoft公司
B、Adobe公司
C、Autodesk 公司
D、Dell公司
13、在使用向导创建新图形时，有两种设置方式：（）
A、快速设置，高级设置
B、快速设置，默认设置
C、自定义设置，高级设置
14、在默认情况下，选择【文件】/【新建】菜单命令后，弹出（）
A、【选择样板】对话框
B、【创建新图形】对话框
C、【选择文件】对话框
D、【图形另存为】对话框
15、正多边形的边数最多可以为（）条。
A、256
B、1024
C、500
D、2048
16、在下面关于“构造线”的描述中，正确的是（）
A、构造线是两端无限延伸的直线。
B、构造线主要用作辅助线。
C、构造线可以放置在三维空间的任意位置。
D、以上答案全正确。
17、在AutoCAD中使用“矩形”命令可以绘制（）
A、倒角矩形
B、圆角矩形
C、有厚度矩形
D、以上答案全正确
二、是非题
1、在绘图时，打开正交方式ORTHO后，屏幕上只能画水平线和垂直线。?
2、特殊点一定要在执行绘图命令和编辑命令等后才能捕捉。?
3、所有的图层都能被删除。?
4、MIRROR，OFFSET，ARRAY copy命令实际上都是广义的物体复制命令。?
5、在同一张图纸上不能同时存在不同字体的文字。?
6、在执行PAN命令将物体移动位置后，其坐标保持不变。?
7、RECTANG命令可在屏幕上给出带有一定线宽和圆角的实体。?
三、问答题
1.在使用引线之前需要对其进行设置，如何设置引线格式？
答：用户可通过执行该提示中的相应选项来设置引线个及创建引线标注。若制定第一点，则必须制定第二点和第三点，其中第一点是引线的引出点，第二点是引线的转折点，第三点是引线的终点（点的数量决定了引线的段数，可以由设置子命令进行设置）。然后指定文字的宽度，默认值为0，意为自动根据输入的文字多少来确定宽度。随后输入文字，默认为单行文字。如输入选项M，则按多行文本来编辑文字。
2、LIST命令可以显示所选对象的哪些信息？
答：在该提示下选择要列表显示的对象后，AutoCAD将切换到“AutoCAD文本窗口”，它以列表的形式显示描述所指定对象特性的有关数据。所显示的信息取决于对象的类型，它包括对象的名称，对象在图中的位置，对象所在的图层和对象的颜色等，除了对象的基本参数外，由它们导出的扩充数据也被列出。3、倒角命令和圆角命令可以在哪些圆形对象上使用？
答：倒角命令用于在两相交直线产生倒角；
圆角命令用于将两直线、圆弧、椭圆弧等之间用指定半径的圆弧连接。
4、怎样重复执行命令？
答：重复执行命令的方式有以下几种：
○1在执行完一条命令后，用户还想重复进行，则按回车键即可；
○2在绘图区域中，单击右键，会出现重复命令菜单的窗口，用户可以选择该菜单最上方的选项进行重复操作。
○3在命令窗口的“命令”提示下，将光标移动到命令提示窗口中，单击鼠标右键，就会弹出近期使用命令窗口对话框。在图中选中其对话框中的子菜单中6个曾经用过的命令，用户可以选择所需要的命令执行；
○4在命令提示栏中输入“MULTIPLE”命令，在命令提示窗口中就会显示“输入要重复的命令名”，输入要重复的命令名后，计算机会重复执行，直到按“ESC”键结束。
5、调出点样式对话框的两种方法是什么？
答：挑出点样式对话框命令的两种方法有：
○1、点击下拉菜单中的“格式”对话框中的“点样式”，系统会自动弹出其对话框；
○2、在AutoCAD2004的绘图中右击后，会出现一个对话框，点击重复点样式即可。
计算机辅助设计复习题04
1．Autocad中的式具栏是固定不变的吗？
答：不是，可以根据需要打开或关闭某一项工具栏，也可以拖动其位置，还可以使其固定或浮动显示。
2．如何终止一个命令的执行？答：ESC键。
3．用什么方式可以更快捷的实现显示的缩放和平移？
答：用鼠标滚轮，对于普通的两键单滚轮鼠标，在任意状态下（包括命令执行过程中）滚动鼠标滚轮可以实现显示的缩放，按下鼠标滚轮可以实现显示的平移。
4．Autocad的默认保存图形文件格式是什么后缀？答：dwg
5．在响应Autocad命令的进程中，空格键和回车键的作用是一样的么？答：一样
6．默认的Autocad 测量角度方向是顺时针还是逆时针？答：逆时针
7．Autocad软件设置单位的精度会改变图形的精度吗？答：不会。
8．Autocad可以在图形界限外绘制图形么？答：可以。
9．“绝对坐标就是直角坐标，相对坐标就是极坐标”这样的说法对么？
答：不对，这是两类坐标的划分，绝对坐标可以用直角坐标或极坐标来表示，相对坐标也可以用直角坐标或极坐标来表示。
10．哪种坐标输入法需要用@？答：相对坐标
11．绘制直线的时候直接距离输入配合Autocad的什么功能使用更方便？答：正交或极轴。
12．根据起点、端点、半径如何绘制大半个圆弧？
答：可以找到某些特定的对象上的特征点作为起点和端点（终点），然后输入已知的半径。
13．绘制与三个对象相切的圆，如何激活命令？可以通过键盘输入实现么？
答：可以通过下拉菜单中绘图→圆→相切相切相切命令来实现，或者可通过CIRCLE命令中的三点（3P）选项来实现，选择点的时候通过键盘或自动捕捉的方式捕捉到切点即可。
14．可以控制点的显示样式和大小么？
答：可以，选择下拉菜单中格式→点样式命令。
15．可以先选择对象然后再执行编辑命令么？
答：对于部分编辑命令在默认状态下可以选择对象然后再执行。
16．如何从选择集中删除对象？
答：默认状态下按住Shift键选择对象时是从当前选择集中删除对象。
17．在执行修剪命令中可以延伸对象么？
答：可以，选择对象时按住Shift键。
18．延伸后不能相交的对象能延伸么？
答：可以，将边（E）选项设置为延伸（E）即可。
19．已知对象旋转后的位置但不知道转角，如何旋转？
答：在执行旋转命令时选择“参照（R）”选项。
20．偏移直线和曲线时生成的新对象与原来一样么？
答：偏移直线式一样的，偏移曲线不一样。
21．创建环形阵列时为会没有沿着想象中的中心点编创建出正确的阵列？
答：因为没有正确的拾取环形阵列的中心点。
22、line pline spline mline创建的线对象有什么不同？
答：line创建出多个最简单的直线段，pline创建单个二维多段线，可以包含圆弧以及线宽等信息，spline根据拾取点创建非一致有理B样条（NURBS）曲线，而mline则创建多条平行线。
23、拉伸命令作用于圆会有什么结果？答：没有变化
24、可以不退出圆角命令而对多个地方进行不同半径的圆角么？
答：可以，执行圆角命令时选择“多个（M）”选项。
25、用哪个命令可以创建宽度不等的对象？答：多段线命令中的宽度（W）选项。
26、trim break命令可以用来编辑多线么？
答：Autocad2006中可以用trim修剪命令编辑多线，但不能用break打断命令编辑多线。
27、可以在不封闭的图形中进行图案填充么？答：可以，设定一个允许的间隙即可。
28、标注文字的位置如何让调整？
答：编辑标注文字选择左中右选项来调整，或者直接拖动文字的夹点调整。
29、对象特性中“随层Bylayer”是什么含义？
答：表示此特性跟随图层的相应特性设置。
30、线型文件的后缀名是什么？答：lin
31、哪种三维显示方法最具有真实感？答：体着色
32、可以在锁定的图层里创建新的对象吗？答：可以
33、哪个图层不会被重新命名或删除？答：0层
34、冻结的图层里的对象可以被修改么？答：不可以
35、可以“保存、恢复和管理命名图层状态”的工具是什么？答：图层状态管理器。
36、“特性匹配”的作用是什么？
类似于Word软件中的“格式刷”，可以将对象的基本特性复制到其他对象上。37、Autocad中使用了一些什么精致制图工具？
答：捕捉和栅格、正交与极轴、对象捕捉与追踪、动态输入等。
38、用哪种方法能绘制过已知线上一点并与该线垂直的直线？答：捕捉“垂足”
39、将文件中所有插入的图块都删除掉，图块的定义还在么？答：还在
40、想要标注倾斜直线的长度，应该使用何种标注命令？答：对齐标注。
41、若使用多段线命令绘制两个相同的图形，其中一个封闭，另一个不封闭。都不包括圆弧段，用面积（AREA）命令测量，两个图形的面积是否相同？答：相同。
42、为了显示和观察整个图形界限中的图形，在输入Zoom命令后，再输入什么命令选项？答：全部（A）
43、在建筑图的标注中，如何使线性标注的箭头采用“建筑标记”而角度、半径、直径的标注的箭头采用实心闭合？
答：使用标注字的样式，单独为角度、半径、直径的标注箭头设置。
计算机辅助设计复习题05
1.AUTOCAD的英文全称是
A.AUTOMA TIC COMPUTER AIDED DESIGN
B.AUTODESK COMPUTER AIDED DESIGN
C.CAD2000
D.CAD2002
2.CAD的中文意思是
A.计算机辅助设计.
B.计算机辅助制造.
C.计算机辅助教学. C.计算机辅导.
3.布尔运算中差集的热键
A.SU
B.SUB.
C.UHI. DEXT.
4. 定距等分点用命令
A.DIVIDE(定数等分)
B.MEASURE((定距等分)
C.DIST(测量距离)
D.LIST(列表)
5.对象追踪的功能键为
A.F11
B.F5
C.F6
D.F8
6.多行文字对应的热键为
A.T
B.DT
C.TEXT
D.DTEXT
7.绘制圆通常有几种方式
A.3
B.4
C.5
D.6
8.即可以绘制直线,又可以绘制曲线的命令是
A.样条曲线.
B.多线.
C.多段线.
D. 构造线.
9.在修改编辑中,只能采用交叉窗口或交叉多边形窗口选取对象的编辑命令为
A.拉长
B.延伸
C.比例.
D.拉伸
10.创建一个圆与已知圆同心,可以使用哪个修改命令.
A.ARRAY
B.COPY
C.OFFSET.
D.MIRROR.
11.SA VE命令可以
A.保存图形不。会退出AUTOCAD
定期地将信息保存在磁盘上 D.以上都是.
12.在CAD中查看距离命令是
A.BL
B.CL
C.DI
D.F3
13.如果可见的删格间距设置的太小,AUTOCAD将出现如下提示
A.不接受命令.
B.”删格太密无法显示”信息.
C.产生错误显示
D.自动调整删格尺寸使其显示.
14如果执行了ZOOM命令”全部”选项后,图形在屏幕上变成很小的一个部分,则可能出现的问题是
A.益出计算机内存
B.将图形对象放置在错误位置.
C.删格和捕捉设置错误
D.图形界限比当前图形对象范围大
15.使用BHATCH命令绘制已命名的填充图案,以修改
A.图案的颜色和比例
B.图案的角度和比例
C.图案的角度和线型
D.图案的颜色和线型
16.图层上对象不可以被编辑或删除,但在屏幕还是可见世面的,而且可以被捕捉到,则该图层被
A.冻结
B.锁定
C.打开
D.未设置
17、徒手画线段的命令是
A.SKETCH
B.DRAW
C.PLINE
D.line
18、为了保证整个图形边界在屏幕上可见，应使用哪一个缩放选项
A.全部
B.上一个
C.范围
D.图形界限
19、下面哪个AutoCAD命令用于在当前视口中观察三维模型（A.视图管理器）（B.平移）（C.旋转）
A、3DVIEW
B、3DPAN
C、3DROTATE
D、3DORBIT
20、要创建矩形阵列，必须指定
A．项目的数目和项目间的距离；
B．行数，项目的数目以及单元大小；
C．行数，列数以及单元大小；
D．以上都不是；
21、要将图形中的文本显示为矩形框，以加速图形的显示，应使用
A.TEXT
B.RTEXT
C.TEXT
D.DTEXT
22、OPTIONS选项对话框中那个标签能够控制右键弹出菜单的显示（OPTIONS为安全选项）
A.草图
B.显示
C.系统
D.用户系统配置
23、若在选择线条和面时多选了，要支掉它该如何操作
A．按住CTRL然后点多选的线或面
B．按住ALT然后点多选的线或面
C．按住SHIFT然后点多选的线或面
D．按住CAPS LOCK然后点多选的线或面
24、为什么用户在选择对象时按下CTRL键
A．在多个物体拷贝模式下激活栅格
B．从上一个选择集中去除它
C．对拾取框中的对象进行循环选择
D．一次选择多个对象
25、REVOLVE旋转生成的对象命令可以
A．只能用于面域（REGION）
B．旋转对象可以使用两个轴作为参照
C．可以旋转特定角度
D．只能按照一个方向进行旋转。
31、标注样式能够针对某一特定的尺寸而专门设定吗？
A．不能 B.有时可以,这依赖于已存在的几何对象
C.可以,从“标注”菜单中选择“样式”然后选择相关选择，可以实现这种改变
D．可以，但是改变的标注样式不能够保存下来。
计算机辅助设计复习题06
1、用AutoCAD2008绘图时，在默认情况下，当前层是0 层。
2、多文档设计环境具有Windows的剪切、复制及粘贴等功能。
3、删除图层时，当前层、0层、定义点层及包含图形对象的层不能被删除。
4、AutoCAD2008工作界面主要由、标题栏、绘图窗口、菜单栏、工具栏、面板、状态栏及命令提示窗口等部分组成。
5、常用的点坐标方式有绝对直角坐标、绝对极坐标、相对直角坐标及相对极坐标。
6、相对极坐标的输入形式为@X，Y 。
7、利用OFFSET命令可将对象按指定的距离偏移，创建一个与原对象类似的新对象。
8、使用OFFSET命令时，用户可以通过两种方式进行创建新线段，一种是输入平行线间的距离，另一种是指定新平行线通过的点。
9、当自动追踪打开时，仅在追踪参考点处显示水平或垂直的追踪路径。
10、当用户移动鼠标光标时，线段的长度就会发生变化，获取适当长度后，单击鼠标左键结束，这种画线方式称为角度覆盖方式。
11、决定矩形阵列的主要参数有行数、列数、行间距及列间距等参数，如果要沿倾斜方向生成矩形阵列，还应输入阵列的倾斜角度。
12、决定环形阵列的主要参数有阵列中心、阵列总角度及阵列数目。
13、用PLINE 命令创建连续的多段线，生成的对象都是单独的图形对象，但可用EXPLODE命令将其分解。
14、如果图形的X或Y轴方向上的尺寸有错误，或者想调整图形中某部分实体的位置，可以使用STRETCH 命令。
15、默认选项只需要按回车键或者空格键就行了。
16、构造线与射线不同，它的两端都是可以无限延伸的。
17、带基点复制用于将选定的对象复制到指定的位置，且原对象保持不变。
18、在AutoCAD2008中，通过控制码可以输入特殊字符，请列举出三种控制码，分别是：%%C 、%%P 和%%d 。（%%o,%%u）。
19计算封闭区域的面积命令为AREA 。
20、知道了一个正多边形的中心点和边数，即可确定出此正多边形。
21、多线是一种特殊类型的直线，它由多条平行直线组成。
22含有复制功能的编辑命令有COPY 、OFFSET 、ARRAY 、MIRROR 。
23、正多边形的边数最多可以为1024 条。
24、AutoCAD文件扩展名为dwg ，模板文件扩展名为dwt ，线型文件夹的后缀名为lin 。
25、A4图纸的大小是：210mm×297 mm ,A3图纸的大小是：297mm×420 mm 。
26叙述调用对象捕捉功能的三种方法。P22
答：（1）在绘图过程中，当AutoCAD2008提示输入一个点时，用户可单击捕捉按钮或输入捕捉命令简称来启动对象捕捉(代号)。
（2）利用快捷菜单启动（发出AutoCAD命令后，按下Shift键并单击鼠标右键，在快捷菜单中选择）。
（3）采用自动捕捉方式来定位点(状态栏上的对象捕捉按钮进行设置)。
27、请叙述设定绘图区域大小的两种方法。P5
答：1.将一个圆充满整个程序窗口显示出来，依据圆的尺寸就能轻易地估算当前绘图区域的大小了。
2.用LIMITS命令设定绘图区域的大小。
28、启动CAD命令的方法有几种？P5
答：1.在命令行中输入命令全称或简称，另一种是用鼠标选择一个菜单命令或单击工具栏中的命令按钮。
29、叙述正多边形的两种画法P61
答：（1）指定多边形边数及多边形中心。（2）指定多边形边数及某一边的两个端点。
30、叙述两种缩放对象的方式P78
答：（1）选择缩放对象的基点，然后输入缩放比例因子。
（2）输入一个数值或拾取两点来指定一个参考长度（第1个数值），然后再输入新的数值或拾取另外一点（第2个数值），系统将计算两个数值的比率并以此比率作为缩放比例因子。
计算机辅助设计复习题07
一、选择题
1、利用坐标确定点输入有误的是
A、@10,20
B、20,10
C、@<45
D、10<45
2、切换正交的开和关的快捷键为
A、F7
B、F8
C、F9
D、F10
3、下列编辑不能使用夹点的功能实现的是
A、移动
B、旋转
C、缩放
D、阵列
4、下列对于命令的解说错误的是
A、ELLIPSE是绘制椭圆，快捷命令是EL
B、CIRCLE是绘制圆形，快捷命令是C
C、SLIE是生成剖面，快捷命令为S
D、FILLET是圆角命令，快捷命令为F
5、下列有关“象限点”捕捉说法正确的是
A、象限点即矩形的四个角点
B、象限点即切点
C、象限点即点坐标值
D、象限点圆环及弧在整圆周上的四分点
6、以下说法错误的是
A、%%U是打开和关闭文字的上划线功能
B、%%D是标注“度”符号
C、%%P是标注正负号
D、%%C是标注直径符号
7、在圆上捕捉圆心时，靶框应该是压在
A、圆外
B、圆内
C、圆心
D、圆周上
8、以下有关参照线和射线的说法，错误的有
A、参照线是一个沿线着方向，无限延长的构造线
B、射线是一个由指定点开始，沿某一方向无限延长的构造线
C、参照线不能被当作全部图形中的一部分进行计算
D、射线能被当作全部图形中的一部分进行计算
9、以下有关尺寸标注说法错误的是
A、尺寸线显示的是一个尺寸标注从哪里开始，然后从哪里结束
B、在创建成一个角度标注时，尺寸线显一段标注弧长，指向测量的角度
C、尺寸界线又称为“投影线”该直线由要创建成尺寸标注的对象处延伸，以便将尺寸线放置在远离对象的合理位置
D、在创建尺寸标注时，可以控制标注文字，但不能指定它的位置和方向
10、以下有关修剪命令的描述，说法错误的是
A、可以修剪对象，以便对象在用其他对象定义的剪掉边处结束
B、在使用TRIM命令时，首先指定要剪切的对象，然后选择剪切边
C、可以一次选择一个对象，也可以用栏选方式选择我个子对象
D、从修改工具栏中调用“修剪”命令
二、名词解释
1、环形阵列：P41、P45
答:环形阵列是指把对象绕阵列中心等角度均匀分布。
2、矩形阵列：P44
答：矩形阵列是指将对象按行、列方式进行排列。
3、多段线：P53
答：多段线是由几段线段和圆弧构成的连续线条，它是一个单独的图形对象。
4、并运算：P108
答：（UNION或UNI）并运算将所有参与运算的面域合并为一个新面域。
5、差运算：P108
答：（SUBTRACT或SU）差运算从一个面域中去掉一个或多个面域，从而形成一个新面域。
6、交运算：P109
答：（INTERSECT或IN）交运算可以求出各个相交面域的公共部分.
7、图块：P115
答：块是将一组实体放置在一起形成的单一对象，把重复出现的图形
创建成块可使设计人员大大提高工作效率。
8、工作空间：P2
答：工作空间是经过分组和组织的菜单、工具栏、选项板和面板的集合，它可以使用户在自定义的、面向任务的绘图环境中工作。
9、多行文字：P121
答：用MTEXT命令生成的文字段落称为多行文字，它可由任意数目的文字行组成，所有的文字构成一个单独的实体。
10、尺寸标注：P137
答：尺寸标注是一个复合体。它以块的形式存储在图形中，其组成部分包括尺寸线、尺寸线两端起止符号（如箭头、斜线等）、尺寸界线及标注文字等，所有这些组成部分的格式都由尺寸样式来控制。
11、基线型尺寸：P144
答：基线型尺寸是指所有的尺寸都从同一点开始标注，即共用一条尺寸界线。
12、抽壳：P194
答：抽壳可以将一个实心体模型创建成一个空心的薄壳体。
13、角度覆盖方式：P31
答：如果要沿某一方向绘制任意长度的线段，可在提示输入点时，输入一个小于号和角度值。该角度表明了画线的方向，把鼠标光标锁定在此方向上。当用户移动鼠标光标时，线段的长度就会发生变化，获取适当长度后，单击鼠标左键结束，这种画线方式称为角度覆盖方式。
14、延伸：P26
答：利用EXTEND命令可以将线段和曲线等对象延伸到一个边界对象。
15、偏移：P25
答：利用OFFSET命令可将对象按指定的距离偏移，创建一个与原对象类似的新对象。
16、修剪：P27
答:在绘图过程中，常有许多线条交织在一起，用户可以用修剪命令将线条的某一部分修剪掉。
17、正交：P29
答：正交打开时是控制鼠标只能沿水平或竖直方向移动。
计算机辅助设计复习题10
1、在Autocad2008中,”点”对象有、、、。
2、在中文版Autocad 中，可以使用的4种方法绘制二维平面图形，分别是、、、。
3、偏移命令是一个单对像编辑命令，在使用过程中，只能以方式选择对象。
4、Autocad中的坐标系分和两种
5、在Autocad中，多线是一种由组成的组合对象，它们之间的间距和数目可以调整。
6、在Autocad中，点的坐标表示法有4种，分别是，、、。
7、在使用图层绘制图形时，新的对象的各种特性将默认为随，即由的默认设置决定。
8、块是一个或多个对象形成的集合，常用于、的图形。
9、在“修改”工具栏中单击按钮，可以将对象在一点处断开成两个对象，该命令上从“打断”命令派生出来的。
10、在绘图窗口中使用模型和布局选项卡，可以在和之间切换。
11、在Autocad2008中的自定义对话框可以根据需要自定义工具栏。
12、如果要连续向前恢复被删除的对象，则需要使用命令（UNDO即撤销）
13、在Autocad中允许对两条平行直线，此时圆角半径为两条平行线距离的一半。
14、是一种非常有用的线段对象，它是由多段直线段或圆弧段组成的一个组合体。
15、布尔运算分为、、三种。
16、是一种可视化平移和缩放视图的方法，既可以缩放视图，也可以平移视图。
17、在Autocad三维坐标系下，用户不仅可以使用直角坐标系或极坐标系方法来定义点，而且还可以使用和来定义点。
18、要移动对象，用户首先选择要移动的对象，然后指定位移的、。
19、绝对直角坐标的输入格式为；绝对极坐标的输入格式为；相对直角坐标的输入格式为;相对极坐标的输入格式为;
20、默认的画圆方法是指定和。
21、线型长短可以通过调节“对象特性”中的、的坐标进行控制。
22、面积查询时，A为，S为。
23、在阵列操作过程中，R为，P为。
24、图层操作中，所有图层均可关闭，图层无法冻结。
25、DT为，MT为。
26、希望将一个物体的特性应用到其它的对象上去，可用。
27、在AutoCAD中，只有和能进行布尔运算。
28、圆用点的等分操作时，输入6，会出现6个点；直线用点的等分操作时，输入7，会出现6个点。
29、关于三维动态观察器的设置，第一点为目标点，第二点为相机点。
30、3点定义UCS，第一点为新UCS的原点，第二点为X轴的正方向，第三点为Y轴的正方向。
31、Z轴矢量定义UCS，第一点为，第二点为。
32、三维旋转时，从O点向旋转轴的正方向看，逆时针为（填+或-）
33、在不知道角度的情况下，可以通过实现对象的旋转。
34、AutoCAD默认环境中，旋转方向逆时针为顺时针为（填+或-）
35、布尔运算的三种情况是：、、。
36、、多线画图时，通过输入来控制时距，通过输入来控制拖哪条线。
计算机辅助设计复习题11
1、简述移动及复制的使用方法。
答：启动MOVE或COPY命令后，首先选择要移动或复制的对象，然后通过两点或直接输入们移指定对象移动的距离和方向，AutoCAD2008就将图形元素从原位置移动或复制到新位置。
2、简述矩形阵列命令。
答：矩形阵列是将对象按行、列方式进行排列。操作时，用户一般应设定阵列的行数、列数、行间距及列间距等参数，如果要沿倾斜方向生成矩形阵列，还应输入阵列的倾斜角度。
3、简述环形阵列命令。
答：环形阵列是指把对象绕阵列中心等角度均匀分布。决定环形阵列的主要参数有阵列中心、阵列总角度及阵列数目。此外，用户也可通过输入阵列总数及每个对象间的夹角来生成环形阵列。
4、简述多段线命令
答：多段线是由几段线段和圆弧构成的连续线条，它是一个单独的图形对象。
5、简述绘制椭圆的方法。
答：绘制椭圆的默认方法是指定椭圆第一个轴线的两个端点及另一个轴长度的一半。另外，用户也可以通过指定椭圆中心、第一个轴的端点及另一个轴线的半轴长度来创建椭圆。
6、简述旋转命令。
答：ROTATE命令可以旋转图形对象，改变图形对象的方向。
7、简述对齐命令。
答：ALIGN命令可以同时移动和旋转一个对象，使之与另一对象对齐。
8、简述对齐命令的使用方法。
答：使用ALIGN命令时，用户可按照指定1个端点、两个端点或是3个端点来对齐实体。在二维平面绘图中，一般只需使源对象与目标对象按一个或两个端点进行对正。
9、简述拉伸命令。
答：STRETCH命令使用户可以拉伸、缩短及移动实体。该命令通过改变端点的位置来修改图形对象，编辑过程中除被伸长、缩短的对象外，其他图形元素的大小及相互间的几何关系将保持不变。
10、简述拉伸命令的使用方法。
答：1、菜单命令：修改 拉伸；2、选择修改工具栏上的拉伸按钮。3、输入命令：STRETCH或简写S。11、简述多线命令。
答：多线是由多条平行线组成的对象，它最多可包含16条平行线，其中线间的距离、线的数量、线条颜色及线型等属性都可以调整。该对象常用于绘制墻体、公路或管道等实体。
12、简述编辑多线的主要功能。
答：主要功能如下：
（1）改变两条多线的相交形式，例如使它们相交成“+”字形或“T”字形。
（2）在多线中加入控制顶点或删除顶点。
（3）将多线中的线条切断或接合。
13、简述不同类型的图型元素，测量距离起始点的不同。
答：如果是直线或非闭合的多段线，起点是离选择点最近的端点；如果是闭合多段线，起点是多段线的起点；
如果是圆，则以捕捉角度的方向线与圆的交点为起点开始测量。
14、简述面域命令。
答：域（REGION）是指二维的封闭图形，它可由线段、多段线、圆、圆弧及样条曲线等对象围成，但应保证相邻对象间共享连接的端点，否则将不能创建域。域是一个单独的实体，具有面积、周长及形心等几何特性。
15、简述对齐尺寸标注。
答：对齐尺寸的尺寸线平行于倾斜的标注对象。如果用户是选择两个点来创建对齐尺寸，则尺寸线与两点的连线平行。
16、简述拉伸面命令。
答：可以根据指定的距离拉伸面或将面沿某条路径进行拉伸。拉伸时，如果是输入拉伸距离值，那么还可输入锥角，这样将使拉伸所形成的实体锥化。
计算机辅助设计绘图员技能鉴定试题（机械类） 题号：M_cad_mid_01 考试说明： 1 .本试卷共6题； 2 ?考生在考评员指定的硬盘驱动器下建立一个以自己后8位命名的考生文件夹; 3. 考生在考评员指定的目录，查找“绘图员考试资源A”文件，并据考场主考官提供的密码解 压到考生已建立的考生文件夹中； 4 ?然后依次打开相应的6个图形文件，按题目要求在其上作图，完成后仍然以原来图形文件名 保存作图结果，确保文件保存在考生已建立的文件夹中，否则不得分...； 5 .考试时间为180分钟。 一、基本设置（8分） 打开图形文件Al.dwg，在其中完成下列工作： 1.按以下规定设置图层及线型，并设定线型比例。绘图时不考虑图线宽度。 图层名称颜色（颜色号）线型 01绿(3)实线Continuous ( 粗实线用) 02白(7)实线Co nti nuous （细实线、尺寸标注及文字用） 04黄(2)虚线ACAD_ISO02W100 05红(1)点画线ACAD_IS004W100 07粉红(6)双点画线ACAD_ISO05W100 2.按1:1比例设置A3图幅（横装） - 「，留装订边，画出图框线（纸边界线已画出） 3.按国家标准的有关规定设置文字样式，然后画出并填写如下图所示的标题栏。不标注尺寸。 4 ?完成以上各项后，仍然以原文件名保存。
、用1 : 1比例作出下图，不标注尺寸。（10 分） 绘图前先打开图形文件 件 名保存。 A2.dwg，该图已作了必要的设置，可直接在其上作图，作图结果以原文 三、根据已知立体的2个投影作出第3个投影。（10分） 绘图前先打开图形文件A3.dwg,该图已作了必要的设置，可直接在其上作图，作图结果以原文件名保存。四、把下图所示立体的主视图画成半剖视图，左视图画成全剖视图。（10分）
大一英语期末考试试题精选 又到一个学期的期末了，大家复习好大学英语了吗?为大家精心挑选了一份大学英语第一学期期末试卷，供大家复习使用，希望能够帮助到大家! 大学一年级英语试卷 Part II Reading Comprehension (30 %) Directions: There are four passages in this part. Each passage is followed by some questions or unfinished statements. For each of them there are four choices marked A), B), C) and D). You should decide on the best choice and mark the corresponding letter on the Answer Sheetwith a single line through the center. Passage One Science is not a set of unquestionable results but a way of understanding the world around us. Its real work is slow. The scientific method , as many of us learned in school, is a gradual process that begins with a purpose or problem or question to be answered. It includes a list of materials, a procedure to follow, a set of observations to make and, finally, conclusions to reach. In medicine, when a new drug is proposed that might cure or control a disease, it is first tested on a large random group of people, and their reactions are then compared with those of another random group not given the drug. All reactions in both groups are carefully recorded and compared, and the drug is evaluated. All of this takes time and patience. It’s the result of course, that makes the best news—not the years of quiet work that characterize the bulk of scientific inquiry. After an experiment is concluded or an observation is made, the result continues to be examined critically. When it is submitted for publication, it goes to a group of the scientist’s colleagues, w ho review the work. Einstein was right when he said: “No amount of experimentation can ever prove me right, a single experiment can at any time prove me wrong.”
Aut oCAD 试卷一、单项选择 1、AutoCAD默认扩展名是 A、dwt B 、dwg C 、bak D 、dxf 答案：B 2、在CAD中，以下哪个命令可用来绘制横平竖直的直线 A、栅格B 、捕捉C 、正交D 、对象捕捉答案： C 3、按哪个键可切换文本窗口和绘图窗口 A、F2 B 、F8 C 、F3 D 、F5 答案：A 4、默认情况下，命令提示行显示为几行. A、3 B 、5 C 、2 D 、8 答案：A 5、在CAD中为一条直线制作平行线用什么命令 A、移动B 、镜像C 、偏移D 、旋转答案：C 6、在图层特性管理器中不可以设定哪项 A、颜色B 、页面设置C 、线宽D 、是否打印答案：B 7、绘制建筑图步骤为 A 、墙线、轴线、门窗 B 、墙线、门窗、轴线 C 、轴线、门窗、墙线 D 、轴线、墙线、门窗答案：D 8、哪个命令可用于绘制直线与圆弧的复合体 A、圆弧B 、构造线C、多段线D 、样条曲线答案：C 9、如何在图中输入“直径”符号 A、％%P B、%%C CC %%D D、％%答案：B 10、如果要在一个圆的圆心写一个“ A”字，应使用以下哪种对正方式 A、中间B 、对齐C、中心D 、调整答案：A 11、在哪个层创建的块可在插入时与当前层特性一致 A、0层 B 、在所有自动产生的层 C、所有图层 D 、新建的图层 答案：A 12、一个完整的尺寸由几部分组成 A、尺寸线、文本、箭头 B、尺寸线、尺寸界线、文本、标记 C、基线、尺寸界线、文本、箭头 D、尺寸线、尺寸界线、文本、箭头 答案：D 13、要将图形中的所有尺寸都为原有尺寸的2倍，应设定以下哪项 A、文字高度 B 、使用全局比例 C、测量单位比例 D、换算单位 答案：B 14、三维模型中哪种模型可以进行布尔运算 A、线框模型 B 、实心体模型 C 、表面体模型答案：B 15、渲染三维模型时，哪种类型可以渲染出物体的所有效果 A、一般渲染 B、普通渲染 C、照片级真实感渲染 D、照片级光线跟踪渲染答案：D 16、样板文件的括展名是 A、BAK B、SVS C、DWT D、DW（答案：C 17、以下哪种相对坐标的输入方法是画8个单位的线长 A. 8, 0 B . @0 8 C . @0<8 答案：B 18、哪种坐标输入法需要用觀号？ A. 极坐标 B. 绝对坐标 C. 相对坐标答案：C 19?在命令行中输入“ Z”后，再输入选项“ A”，什么作用 A. 在图形窗口显示所有的图形对象和绘图界限范围。 B. 恢复前一个视图 C. 显示所有在绘图界限范围内的图形对象 D. 显示绘图界限范围答案：A 20. 下面哪个命令可将块打散生成图形文件 A、另存为B 、分解C 、重生成D 、插入块答案： B 21. 复制的快捷键是 A. CO B . O C . X D . EX答案：A 22. 画多段线时，用哪个选项可以改变线宽. A. 宽度 B. 方向 C. 半径 D. 长度答案：A 23. 下面的各选项都可以绘制圆弧，除了哪一项不行 A. 起点、圆心、终点 B. 起点、圆心、方向 C. 圆心、起点、长度 D. 起点、终点、半径答案：B 24. 下面哪种捕捉方式可用于捕捉一条线段的中点 A. 端点 B. 圆心 C. 中点 D. 象限点答案：C 25. 如对不同图层上的两个对象作倒棱角，则新生成棱边位于 A. 0层 B. 当前层 C. 选取第一对象所在层 D. 在另一层答案：B 26. 下列图形中，哪一项不能使用偏移命令？ A.圆形 B ?矩形 C. 直线 D .球体 答案：D 27. 建立文字? 15,可以输入 A. %%15B %%P15.C %%u15 D. %%C1答案：D 28. 直线的起点为（10、10），如果要画出与X轴正方向成60度夹角，长度为100的直线段应输入 A、@100 < 60 B、@10Q 60 C、100 < 60 D、50，答案：A 29. 下列哪个对象不能直接使用面域命令 A.正好封闭的直线 B ?矩形
2011年4月高等教育自学考试福建省统一命题考试 计算机辅助设计基础试卷 （课程代码 01466） 一、判断题(本大题共10小题，每小题1分，共10分) 判断下列各题是否正确，正确的在该题后的“【】”内打“√”，错误的在该题后的“【】”内打“×”。 1．AutoCAD 2006尺寸标注中，坐标点标注沿一条简单的引线显示指定点的X或Y坐标，这些坐标也称为坐标标注。【】 2．AutoCAD 2006中提供了形状和位置公差标注功能，其组成要素是：形状和位置公差标注框、形状和位置公差符号、公差值、基准符号、材料条件等。【】3．AutoCAD 2006“字体”中的“高度”项定义字体的高度，直接输入一个高度值就可以了。 要注意的是，一旦选定一个高度，则“文字样式”对话框创建的所有文本都将不具有这个高度值。【】 4．AutoCAD 2006中，当前文件中的快定义有两种方式，分别是命令行和对话框。【】5．AutoCAD 2006中，启动绘制直线命令，系统提示：指定下一点[闭合(C)／放弃(U)]；在此提示下，用户可以继续输入直线的中点来绘制直线，或选择其他两个项目。【】6．AutoCAD 2006中，构造线是一种有始点和终点的有长度的直线。【】7．AutoCAD 2006中，射线是有若干个起点并延伸到无穷远的直线。【】8．AutoCAD 2006中，绘制多线的命令行是：MLINE。【】 9．AutoCAD 2006中，绘制圆弧的命令行是：ARC。【】 10．AutoCAD 2006中，绘制圆弧时，若输入圆弧圆心角为正值，则从起点到终点按逆时针方向绘弧，若为负值，则按顺时针方向绘弧。【】 二,单项选择题(本大题共30小题，每小题2分，共60分) 在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均不得分。 11．用户如果要绘制与某一直线成一定角度的构造线，则输入【】 A．“R” B．“P” C．“T” D．“Q” 12．AutoCAD 2005通过TRACE命令绘制带【】 A．一定长度的直线 B．一定宽度的直线 C．不定长度的直线 D．不定宽度的直线 13．AutoCAD 2006中，确定矩形的倒角尺寸，在提示行中输入“C”，或在快捷菜单中选择“倒角”项，可以设置倒角的【】 A．角度 B．宽度 C．高度 D．长度 14．根据圆上的三点绘制圆，在提示行中输入“3P”或在快捷菜单中选择“三点”项，根据提示确定3个点，将通过这3个点绘制圆。如果所指定的3个点位于一条直线上，AutoCAD 2006会提示指定的【】 A．点有效，结束命令 B．点无效，继续画线 C．点无效，结束命令 D．点有效，继续画线
2006—2007学年第一学期 《高等数学》期中考试试卷 专业班级 姓名 学号 开课系室数学学院基础数学系 考试日期 2006.11 题号一二三四总分得分
一、选择题(45=20分) 1．当0x x →时，)()(x x βα、都是无穷小，则当0x x →时，下列表示式哪一个不一定是无穷小（ ） )()()(x x A βα+ )()()( 22x x B βα+ [] )()(1ln )(x x C βα?+ )() ()( 2x x D βα 2．设 221 arctan )(x x x f =，间断点0=x 的类型为（ ） (A)可去间断点 (B)跳跃间断点 (C)无穷间断点 (D)振荡间断点 3． = ++∞ →312lim 2x x x ( ) (A)2 (B)－2 (C)2± (D)不存在 4．设)(x f 可导，)1)(()(x x f x F +=，要使)(x F 在0=x 处可导，则必有（ ） (A) 0)0(=f (B) 1)0(=f (C) 1)0(='f (D) 0)0(='f 5．设 ? ??? ?=≠+=0 00 1)(1 2 x x e x x f x ，则（ ） (A) )(x f 在0=x 处间断 (B) )(x f 在0=x 处连续但不可导 (C) )(x f 在0=x 处可导，但导数在0=x 处不连续 (D) )(x f 在0=x 处有连续导数 二、填空题(45=20分) 1．= --→x x x 111 ) 23(lim 2．当x 0时，无穷小量1-cosx 与mx n 等价(其中m,n 为常数)，则m= =n 3．设x x f 2sin )(=，?????? ?>+≤-=0 202)(x x x x x g ，，ππ ，[])(lim 0x g f x →＝ 4．函数 x sin x ln )x (f π= 的一个可去间断点是x ＝
cad期末考试试题及答案_1 cad期末考试试题及答案 AutoCAD试卷一、单项选择 1、AutoCAD默认扩展名是 A、dwt B、dwg C、bak D、dxf答案:B 2、在CAD中，以下哪个命令可用来绘制横平竖直的直线 A、栅格 B、捕捉 C、正交 D、对象捕捉答案:C 3、按哪个键可切换文本窗口和绘图窗口 A、F2 B、F8 C、F3 D、F5答案:A 4、默认情况下，命令提示行显示为几行 A、3 B、5 C、2 D、8答案:A 5、在CAD中为一条直线制作平行线用什么命令 A、移动 B、镜像 C、偏移 D、旋转答案:C 6、在图层特性管理器中不可以设定哪项 A、颜色 B、页面设置 C、线宽 D、是否打印答案:B 7、绘制建筑图步骤为 A、墙线、轴线、门窗 B、墙线、门窗、轴线 C、轴线、门窗、墙线 D、轴线、墙线、门窗答案:D 8、哪个命令可用于绘制直线与圆弧的复合体 A、圆弧 B、构造线 C、多段线 D、样条曲线答案:C 9、如何在图中输入“直径”符号 A、%%P B、%%C C、%%D D、%%U答案:B 10、如果要在一个圆的圆心写一个“A”字，应使用以下哪种对正方式 A、中间 B、对齐 C、中心 D、调整答案:A 11、在哪个层创建的块可在插入时与当前层特性一致
A、0层 B、在所有自动产生的层 C、所有图层 D、新建的图层答案:A 12、一个完整的尺寸由几部分组成 A、尺寸线、文本、箭头 B、尺寸线、尺寸界线、文本、标记 C、基线、尺寸界线、文本、箭头 D、尺寸线、尺寸界线、文本、箭头答案:D 13、要将图形中的所有尺寸都为原有尺寸的2倍，应设定以下哪项 A、文字高度 B、使用全局比例 C、测量单位比例 D、换算单位答案:B 14、三维模型中哪种模型可以进行布尔运算 A、线框模型 B、实心体模型 C、表面体模型答案:B 15、渲染三维模型时，哪种类型可以渲染出物体的所有效果 A、一般渲染 B、普通渲染 C、照片级真实感渲染 D、照片级光线跟踪渲染答案:D 16、样板文件的括展名是 A、BAK B、SVS C、DWT D、DWG答案:C 17、以下哪种相对坐标的输入方法是画8个单位的线长 A(8, 0 B(@0，8 C(@0<8 答案:B 18、哪种坐标输入法需要用@符号, A( 极坐标 B( 绝对坐标 C( 相对坐标答案:C 19(在命令行中输入“Z”后，再输入选项“A”，什么作用 A( 在图形窗口显示所有的图形对象和绘图界限范围。 B( 恢复前一个视图 C( 显示所有在绘图界限范围 B、分解 C、重生成 D、插入块答案:B 21.复制的快捷键是 A(CO B(O C(X D(EX答案:A
《计算机辅助设计》复习题 一、 填空题：（每空1分，共63个空）取36分 1. 以弧长为参数的曲线方程为_________方程，其切矢模长为_________。 【自然参数方程，1】 2. 在参数曲线的活动坐标系中，主法线和切线构成_________面，主法线和副法线构成_________面，切线和副法线构成_________面。 【密切面，法面，从切面】 3. 空间曲线曲率k 反映了曲线上相邻两点切失之间的_________对_________的变化率，反映了曲线的弯曲程度。 【夹角，弧长】 4. 如果构造一条曲线顺序通过给点的数据点，称为对这些数据点进行_________；如果构造的曲线不严格通过这些数据点，而是在某种意义下最接近给定的数据点，称为对这些数据进行_________；这两种方法统称为_________。 【插值，逼近，拟合】 5. 最简单的多项式基是_________，设j a 为系数矢量，则由此构造的n 次多项式曲线方程为_________。 【幂基(0,1,...,)j u j n =，0()n j j i u u ==∑P a 】 6. 构造参数样条曲线时，对型值点的参数化常用的方法有_________、_________。 【均匀参数化，累加弦长参数化】 7. Bezier 曲线基函数的性质有_________、_________、_________、导函数和基的递推性。 【正性，权性，对称性】 8. Bezier 曲线的性质有_________、_________、_________保凸性、几何不变性、变差减少性等。 【端点性质，对称性，凸包性】 9. 拼接曲线的连续性分为_________、_________。 【几何连续，参数连续】 10. 设0V 0V 0V 0V 和0P 1P 2P 3P 分别为两条三次Bezier 曲线的控制顶点，若两条曲线保
大学英语预备阶段练习（一） （Unit 1~4） ⅠWord Building Directions: Fill in the blanks with the correct form of the words given in the brackets. 1.Thank you very much for your ____ advice. I followed it and succeeded at last. (value) 2.His business has ____ rapidly since his brother came to help. (development) 3.After a two-day discussion, we finally found a ____ to the difficult problem. (solve) 4.Prices ____ high for quite a while .People began to complain about it. (remaining) 5.I don’t think it ____ to finish all the work today. We can go on with it tomorrow.(necessity) 6.It is obviously not ____ to leave a 3-year-old boy alone at home. (properly) 7.The tourists saw a beautiful ____ when they climbed onto the top of the mountain.(scene) 8.Traveling in the desert is a challenging ____ to most people. ( inexperience) 9.____, I don’t think it possible to finish the task in two days. (person) 10.The government must make sure that the economy is developed in the right ____.(direct) ⅡVocabulary and Structure Directions: Choose the best one from the four choices to complete the sentence. 11.The temperature ____ throughout the day in that part of the country. A. very B. remains C. differs D. varies 12.The game is full of violence and will certainly have a bad ____ on young players. A. meaning B. pain C. loss D. influence 13.The warm-hearted elderly lady downstairs is always ____ to help others. A. real B. ready C. practical D. polite 14.The question is ____ difficult in the exam today. Don’t you think so? A. therefore B. since C. rather D. otherwise 15.She used to live in a lovely ____ building near the sea. A. 3-story B. 3-stories C. 3-classed D. 3-classes 16.There are different ____ of transport in big cities for you to choose when you go out. A. means B. mean C. meanings D. meaning 17.They did not take a rest until the job was ____ finished. A. straightly B. specially C. completely D. fairly 18.The bookstore owner ____ the old magazines with a new ones to attract more readers. A. required B. reviewed C. repeated D. replaced 19.Would you like to buy the book? It is ____ reading. A. worthy B. firm C. further D. worth 20.She wears sunglasses to ____ her eyes from the sunshine in summer. A. prepare B. produce C. protect D. provide 21.We all like her very much for her pleasant ____: kind, gentle and warm-hearted. A. character B. chance C. chairman D. skills 22.All the students enjoyed the wonderful ____ by the professor that afternoon. A. discussion B. lecture C. advice D. solution 23.If you have confidence in yourself first, you will not be _______ by others easily. A.won B. doubled C. defeated. D. delayed 24.The little girl developed a strong _______ on her new friends.
一、填空题 1．产品数据管理系统的一般体系结构包含四个层次：用户界面层、功能模块及开发工具层、框架核心层、系统支撑层。 2．CAPP 系统中常用的方法有派生式CAPP 和创成式CAPP 。 3．CAD/CAM 集成系统主要是指CAD 、CAPP 、CAM 的集成。 4．CAPP 专家系统主要由零件信息库、工艺知识库、推理机构成。 5．零件分类成组方法主要有直接观察法、分类编码法、工艺流程法。 6．三维实体建模中，常用的建模方法有扫描法和基本体素法。 7．机械设计一般要经历规划设计、方案设计、技术设计、施工设计四个阶段。 8．特征建模通常由三部分构成：形状特征建模、精度特征建模、材料特征建模。 9．几何建模系统的三种模式是：线框建模、表面建模、实体建模。 10．一元函数的插值方法有线性插值法和拉格朗日插值法。 11.产品的制造过程一般要经过产品设计、工艺设计、制造等环节，最终形成用户所需的产品。 12、CAD 系统的软件包括：系统软件、支撑软件、应用软件。 13、将平面图形沿X 方向平移3个单位，然后放大一倍，其变换矩阵为????? ???????1030 20002。 14、PDM 的功能包括文档管理、工作流程管理、零件分类检索、工程变更管理、产品结构与配置管理、和PDM 系统与应用软件的集成。 15、一个完整的CAD/CAM 系统必须具备硬件系统和软件系统。 16、实体模型储存物体的完整几何信息。它的数据结构不仅记录了全部几何信息，而且记录了全部点、线、面、体的拓扑信息，这是实体模型与线框模型的根本区别。 17、创成式CAPP 系统主要解决两方面的问题，即工艺决策与工序设计。 18、柔性编码系统的编码由固定码和柔性码两部分组成。 19、 线框模型是通过点、线(直线，曲线)描述几何信息和拓扑信息并在计算机内生成二维或三维图像。 20、几何造型就是利用三维造型CAD 软件或CAM 软件的三维造型、编辑修改、曲线曲面造型把要加工的工件的三维几何模型构造出来，并将零件被加工部位的几何图
大一现代汉语期末考试试题 若想免费下载该文档： 登录https://www.doczj.com/doc/eb6352459.html, －＞论坛－＞文档下载区－＞（搜索想要的文档）一填空题(每题1分共10分) 1.现代汉民族共同语是( ). 2.据阻碍方式普通话声母可以分为( ). 3.后鼻韵母有( ). 4.普通话声调的四种调值是( ) 5.传统的"六书"是指( ).6 .汉 字标准化的四定是指( ).7.合成词是由( )的词包括( )三类.8.语义场的类 型有( ).9.成语的特征是( ).10.词汇的发展变化主要表现在. 二名词解释(每题1分共6分) 1.音素 2.单元音 3.音位 4.词. 5.义 6.歇后语 三语音题(共20分) 1.写出声母的发音部位和发音方法.(每题1分共5分) (1)m (2)b (3)ch (4)k (5)x 2.比较各组声母韵母发音上的异同.(每题2分共10分) (1) z ——zh (2)f——h(3)ɑo ——iɑ(4)onɡ——ionɡ(5)en ——in 3.给下列音节注音并列表分析音节的结构方式.(共5分) (1)优秀(2)权利(3)威武(4)爱护(5)谚语 四分析题(共20分)
1.分析词的结构类型.(每题1分共10分) 倾销利害房间老乡吩咐年轻仅仅皑皑提高地震 2.辨析下列各组同义词(共10分) (1)持续——继续(2分) (2)愿望——希望(2分) (3断)果——决断——断武(3分) (4)要求——请求——恳求(3分) 五单项选择题(每题1分共10分) 1.语音的强弱跟说话时用力的大小 . A.成正比 B.成反比 C.没有关系 2.语音的本质属性是 . A.物理属性 B.社会属性 C.生理属性 3.普通话声母中有六个塞音声母它们是 . A.zczhchjq B.bpdtgk C.zcdtjq D.bpczjq 4.普通话中声母 . A.都是清音 B.只有mnlr是浊音其他都是清音 C.都是浊音 D.只有鼻音mnlr是清音其他都是浊音 5."瘦(shou)"这个音节的韵母是 .
CAD 考试试卷 一、单选题（每题 1 分，共 20 分） 1．AutoCAD的出品公司是（）。 A．Microsoft公司B．Autodesk公司 C．Macromedia 公司D．Adobe公司 2．AutoCAD的坐标体系，包括世界坐标系和（）坐标系。 A．绝对坐标B．平面坐标C．相对坐标D．用户坐标3．OFFSET（偏移）命令前，必须先设置（）。 A．比例B．圆C．距离D．角度 4．AutoCAD中的图层数最多可设置为（）。 A．10层B．没有限制C．5层D．256层 5．在AutoCAD2004中，打开或关闭正交捕捉的快捷键是（）。 A．F2键B．F5键C．F7键D．F8键 6．DRA命令是（）。 A．半径标注B．直径标注C．对齐标注D．角度标注7．在图案填充中，关于比例的说法正确的是（）。 A．比例越大，填充图案越疏B．比例越小，填充图案越疏 C．比例越大，填充图案越密D．比例与图案疏密无关。 8．只能看到某个图形对象的局部，要想选中整个图形对象需使用（）。 A．右键框选B．双击选择C．左框选D．右框选9．阵列的快捷命令是（）。 A．AL B．AR C．SC D．DT 10．命令行输入A是执行（）。 A．绘圆弧B．定义块C．画圆D．标注样式管理器
11．命令行输入B是执行（）。 A．绘圆弧B．定义块C．画圆D．标注样式管理器12．命令行输入C是执行（）。 A．绘圆弧B．定义块C．画圆D．标注样式管理器13．命令行输入D是执行（）。 A．绘圆弧B．定义块C．画圆D．标注样式管理器14．绘制一个三角形的外接圆使用（）法。 A．三点法B．相切相切半径法C．两点法D．相切相切相切15．AutoCAD中CAD图形文件后缀名为：（）。 A．dwg B．dxf C．dwt D．dws 16．AutoCAD2004默认的图限为（）。 A．100×100 B．800×600 C．420×297 D．1024×768 17．在直角坐标系中“50，80”与“150，80”之间的距离是（）。 A．80 B．100 C．150 D．200 18．不是环形阵列定义阵列对象数目和分布方法的是（）。 A．项目总数和填充角度B．项目总数和项目间的角度 C．项目总数和基点位置D．填充角度和项目间的角度19．多次复制“copy”对象的选项为：（）。 A．m B．d C．p D．c 20．以已有的某条线段作为直径绘制圆，宜采用（）。 A．圆心半径法B．三点法C．圆心直径法D．两点法二、多项选择题（每题有两个以上正确答案，每题 2 分，共 20 分） 1．AutoCAD的可以用于（）。 A．园林设计B．机械设计C．建筑设计D．服装设计 2．点的功能主要有（）

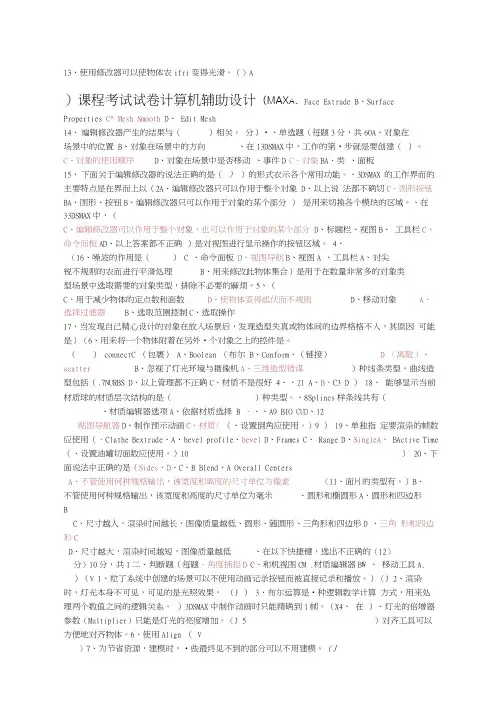

计算机辅助设计（MAX）课程考试试卷A 一、单选题（每题3分，共60分） 1、在3DSMAX中，工作的第一步就是要创建（）。 A、类 B、面板 C、对象 D、事件 2、3DSMAX的工作界面的主要特点是在界面上以（）的形式表示各个常用功能。 A、图形 B、按钮 C、图形按钮 D、以上说法都不确切 3、在3DSMAX中，（）是用来切换各个模块的区域。 A、视图 B、工具栏 C、命令面板 D、标题栏 4、（）是对视图进行显示操作的按钮区域。 A、视图 B、工具栏 C、命令面板 D、视图导航 5、（）是用于在数量非常多的对象类型场景中选取需要的对象类型，排除不必要的麻烦。 A、选择过滤器 B、选取范围控制 C、选取操作 D、移动对象 6、用来将一个物体附着在另外一个对象之上的控件是。（） A、Boolean（布尔 B、Conform（包裹） C、connect（链接） D、scatter（离散） 7、NURBS曲线造型包括（）种线条类型。 A、1 B、2 C、3 D、4 8、Splines样条线共有（）种类型。 A、9 B、10 C、11 D、12 9、设置倒角应使用。（） A、extrude B、lathe C、bevel D、bevel profile 10、设置油罐切面数应使用。（） A、Blend B、Overall C、Centers D、Sides 11、面片的类型有。（） A、圆形和椭圆形 B、圆形和四边形 C、三角形和四边形 D、圆形、随圆形、三角形和四边形 12、在以下快捷键，选出不正确的（） A、移动工具W B、材质编辑器M C、相机视图C D、角度捕捉 13、使用修改器可以使物体表面变得光滑。( ) A、Face Extrude B、Surface Properties C、Mesh Smooth D、Edit Mesh 14、编辑修改器产生的结果与（）相关。 A、对象在场景中的位置 B、对象在场景中的方向 C、对象的使用顺序 D、对象在场景中是否移动 15、下面关于编辑修改器的说法正确的是（） A、编辑修改器只可以作用于整个对象 B、编辑修改器只可以作用于对象的某个部分 C、编辑修改器可以作用于整个对象，也可以作用于对象的某个部分 D、以上答案都不正确 16、噪波的作用是（） A、对尖锐不规则的表面进行平滑处理 B、用来修改此物体集合 C、用于减少物体的定点数和面数 D、使物体变得起伏而不规则 17、当发现自己精心设计的对象在放入场景后，发现造型失真或物体间的边界格格不入，其原因可能是（）
大一高数期末考试试题
一．填空题（共5小题，每小题4分，共计20分） 1． 2 1 lim()x x x e x →-= .2 ．()()120051 1x x x x e e dx --+-= ? .3．设函数()y y x =由方程2 1 x y t e dt x +-=? 确定，则 x dy dx == .4. 设()x f 可导， 且1 ()() x tf t dt f x =? ，1)0(=f ，则 ()=x f .5．微分方程044=+'+''y y y 的通解 为 . 二．选择题（共4小题，每小题4分， 共计16分） 1．设常数0>k ，则函数k e x x x f +- =ln )(在),0(∞+内零点的个数为（ ）. (A) 3个; (B) 2个; (C) 1个; (D) 0个. 2． 微分方程43cos2y y x ''+=的特解形式为（ ）. （A ）cos2y A x * =; （B ）cos 2y Ax x * =; （C ）cos2sin 2y Ax x Bx x * =+; （D ）x A y 2sin * =.3．下列结论不一定成立的是（ ）. （A ）若[][]b a d c ,,?,则必有()()??≤b a d c dx x f dx x f ;（B ） 若 )(≥x f 在[]b a ,上可积,则()0b a f x dx ≥?;（C ）若()x f 是 周期为T 的连续函数,则对任意常数a 都有 ()()?? +=T T a a dx x f dx x f 0 ;（D ）若可积函数()x f 为奇函数,则
AutoCAD 试卷 1 一、 单项选择 2 1、AutoCAD 默认扩展名是 3 A 、dwt B 、dwg C 、bak 4 D 、dxf 答案：B 5 2、在CAD 中，以下哪个命令可用 6 来绘制横平竖直的直线 7 A 、栅格 B 、捕捉 C 、正交 8 D 、对象捕捉答案：C 9 3、按哪个键可切换文本窗口和绘图窗10 口 11 A 、F2 B 、F8 C 、12 F3 D 、F5答案：A 13 4、默认情况下，命令提示行显示为几 14 行 15 A 、3 B 、5 C 、2 16 D 、8答案：A 17 5、在CAD 中为一条直线制作平行线用 18 什么命令 19 A 、移动 B 、镜像 C 、偏 20 移 D 、旋转答案：C 21 6、在图层特性管理器中不可以设定哪 22 项 23 A 、颜色 B 、页面设置 C 、24 线宽 D 、是否打印答案：B 25 7、绘制建筑图步骤为 26 A 、墙线、轴线、门窗 B 、墙 27 线、门窗、轴线 28 C 、轴线、门窗、墙线 D 、轴 29 线、墙线、门窗答案：D 30 8、哪个命令可用于绘制直线与圆弧的 31 复合体 32 A 、圆弧 B 、构造线 C 、多 33 段线 D 、样条曲线答案：C 34 9、如何在图中输入“直径”符号 35 A 、%%P B 、%%C C 、%%D D 、%%U 36 答案：B 37 10、如果要在一个圆的圆心写一 38 个“A ”字，应使用以下哪种对正方式 39 A 、中间 B 、对齐 C 、中心 D 、40 调整 答案：A 41 11、在哪个层创建的块可在插入时与42
当前层特性一致 43 A、0层 B、在所有自 44 动产生的层 45 C、所有图层 D、新建的图 46 层 47 答案：A 48 12、一个完整的尺寸由几部分组成 49 A、尺寸线、文本、箭头 50 B、尺寸线、尺寸界线、文本、标记 51 C、基线、尺寸界线、文本、箭头 52 D、尺寸线、尺寸界线、文本、箭头 53 答案：D 54 13、要将图形中的所有尺寸都为55 原有尺寸的2倍，应设定以下哪项 56 A、文字高度 B、使用全局比 57 例 58 C、测量单位比例 D、换算单位 59 答案：B 60 14、三维模型中哪种模型可以进行布61 尔运算 62 A、线框模型 B、实心体模型 63 C、表面体模型答案：B 64 15、渲染三维模型时，哪种类型65 可以渲染出物体的所有效果 66 A、一般渲染 B、普通渲染 67 C、照片级真实感渲染 D、照片级光 68 线跟踪渲染答案：D 69 16、样板文件的括展名是 70 A、BAK B、SVS C、DWT D、 71 DWG答案：C 72 17、以下哪种相对坐标的输入方法是73 画8个单位的线长 74 A．8, 0 B．@0，8 C．@0<8 75 答案：B 76 18、哪种坐标输入法需要用@符号？ 77 A．极坐标 78 B．绝对坐标 79 C．相对坐标答案：C 80 19．在命令行中输入“Z”后，再81 输入选项“A”，什么作用 82
计算机辅助设计试题
计算机辅助设计复习题01 一、选择题 1、AutoCAD用户图形文件默认的文件名后缀是（）。 A．DWT B.DXF C.TXT D.DWG. 2、AutoCAD绘图时用户可以定义（）层。 A．255个 B.8个 C.64个 D.1024个 3、AutoCAD的绘图界限（Limits）在绘图时（）。 A．不能改变 B.初始确定后不能改变C.可以随时改变 D.不设定界限 4、输入点坐标时，使用相对极坐标的格式为（）。 A．5，45 B.35、40 C.100<30 D.@100<30 5、AutoCAD在标注尺寸时，尺寸端点的形式（）。 A．必须是箭头 B.必须是45度短线C.可以在列表中选择 D.不能选择 二、是非题 1、在一个图层上只能画一种线型。Ｘ 2、删除图层时，当前层、0层、定义点层及包含图形对象的不能被删除。√ 3、在注写汉字时，只能使用一种字形。× 4、直线（Line）命令是一个连续命令。√ 5、拉伸和旋转产生实体时，只能选面域作为拉伸和旋转。× 三、简答题 1、简述复制（Copy）命令的使用方法。 目标复制时，首先选择目标，后选择基点或键入M选择多重复制（再选择基点），复 制到指定位置。 2、简述内部块和外部块的区别。 内部块建立后只能在本图内使用，块和图在一个文件内，而外部块单独产生一个文件， 可以供所有图使用。 3、简述线型比例（Liscale）命令的作用。 当用线型命令加载中心线或虚线等线型时，画线时显示器上可能显示成实线，此时用线 型比例命令可调整使其显示成中心线或虚线。 4、简述画点（Point）命令的几种绘制方式。 2
(√ ) 1. 电子云是描述核外某空间电子出现的几率密度的概念。 （√）2. 同种原子之间的化学键的键长越短，其键能越大，化学键也越稳定。 （√）3.系统经历一个循环，无论多少步骤，只要回到初始状态，其热力学能和焓的变化量均为零。 （√）4. AgCl在NaCl溶液中的溶解度比在纯水中的溶解度小。 （×）5. 原子轨道的形状由量子数m决定，轨道的空间伸展方向由l决定。 （1）某元素原子基态的电子构型为1s22s22p63s23p5，它在周期表中的位置是：a a．p区ⅦA族 b．s区ⅡA族 c．ds区ⅡB族 d．p区Ⅵ族 （2）下列物质中，哪个是非极性分子：b a．H 2O b．CO 2 c．HCl d．NH 3 （3）极性共价化合物的实例是：b a．KCl b．HCl c．CCl 4 d．BF 3 （4）下列物质凝固时可以形成原子晶体的是：c a. O 2 b. Pt, c. SiO 2 d. KCl （5）在298K，100kPa下，反应
2H 2(g)＋O 2 (g)＝2H 2 O(1) Δ r H m Θ= -572 kJ·mol-1 则H 2O(l)的Δ f H m Θ为：d a．572 kJ·mol－１ b．-572 kJ·mol－１c．286 kJ·mol－１ d．-286 kJ·mol－１ （6）定温定压下，已知反应B＝A的反应热为Δ r H m1 Θ，反应B＝C的反应热为Δ r H m2 Θ，则反 应A＝C的反应热Δ r H m3 Θ为：d a．Δ r H m1 Θ+Δ r H m2 Θ b．Δ r H m1 Θ－Δ r H m2 Θ c．Δ r H m1 Θ+2Δ r H m2 Θ d．Δ r H m2 Θ－Δ r H m1 Θ （7）已知HF（g）的标准生成热Δ f H m Θ= -565 kJ·mol-1，则反应H 2 (g)+F 2 (g)=2HF(g)的Δ r H m Θ为：d a．565 kJ·mol-1 b．-565 kJ·mol-1 c．1130 kJ·mol-1 d．-1130 kJ·mol-1 （8）在氨水溶液中加入固体NH 4 Cl后，氨水的离解度：d a．没变化 b．微有上升 c．剧烈上升 d．下降 （9）N的氢化物（NH 3）的熔点都比它同族中其他氢化物的熔点高得多，这主要由于NH 3 ：c a．分子量最小 b．取向力最强
