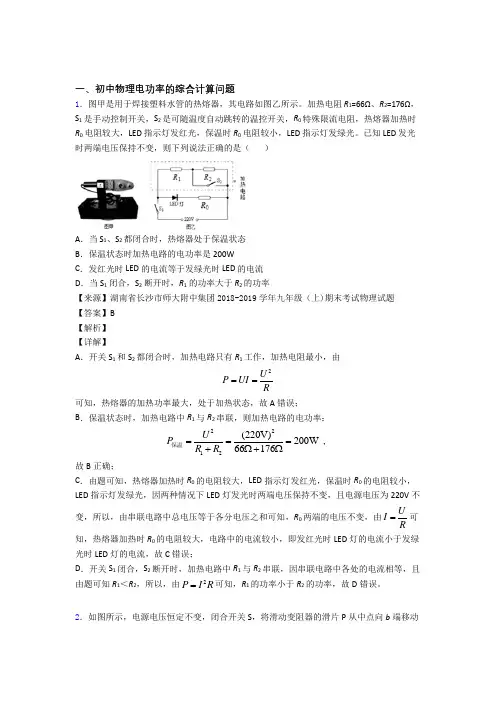

一、初中物理电功率的综合计算问题
1．图甲是用于焊接塑料水管的热熔器，其电路如图乙所示。加热电阻 R 1=66Ω、R 2=176Ω，S 1 是手动控制开关，S 2 是可随温度自动跳转的温控开关，R 0 特殊限流电阻，热熔器加热时 R 0 电阻较大，LED 指示灯发红光，保温时 R 0 电阻较小，LED 指示灯发绿光。已知 LED 发光时两端电压保持不变，则下列说法正确的是（ ）
A ．当 S 1、S 2 都闭合时，热熔器处于保温状态
B ．保温状态时加热电路的电功率是200W
C ．发红光时LE
D 的电流等于发绿光时 LED 的电流 D ．当 S 1 闭合，S 2 断开时，R 1 的功率大于 R 2 的功率
【来源】湖南省长沙市师大附中集团2018-2019学年九年级（上)期末考试物理试题 【答案】B 【解析】 【详解】
A ．开关S 1和S 2都闭合时，加热电路只有R 1工作，加热电阻最小，由
2
U P UI R
== 可知，热熔器的加热功率最大，处于加热状态，故A 错误； B ．保温状态时，加热电路中R 1与R 2串联，则加热电路的电功率：
2212(220V)200W 66176U P R R ===+Ω+Ω
保温
， 故B 正确；
C ．由题可知，热熔器加热时R 0的电阻较大，LE
D 指示灯发红光，保温时R 0的电阻较小，LED 指示灯发绿光，因两种情况下LED 灯发光时两端电压保持不变，且电源电压为220V 不变，所以，由串联电路中总电压等于各分电压之和可知，R 0两端的电压不变，由U I R
=
可知，热熔器加热时R 0的电阻较大，电路中的电流较小，即发红光时LED 灯的电流小于发绿光时LED 灯的电流，故C 错误；
D ．开关S 1闭合，S 2断开时，加热电路中R 1与R 2串联，因串联电路中各处的电流相等，且由题可知R 1＜R 2，所以，由2P I R =可知，R 1的功率小于R 2的功率，故D 错误。
2．如图甲所示电路，电源电压不变。R 1是滑动变阻器，R 2是定值电阻。当开关S 闭合后，将滑动变阻器的滑片从最右端逐步滑到最左端，根据电压表与电流表的示数，绘制的
图像如图乙所示。下列判断正确的是（ ）
A ．电路消耗电功率的最大值为7.2W
B ．变阻器R 接入电路的最大阻值为120Ω
C ．定值电阻R 2的电阻值为20Ω
D ．电源电压为12V
【来源】2020年山东省青岛市西海岸新区中考一模物理试题
【答案】ACD 【解析】 【分析】 【详解】
BC ．由电路图可知，当滑片位于最左端时，电路为2R 的简单电路，此时电路中的电流最大，由乙图可知
0.6A I =大
由U
I R
=
可得，电源的电压 220.6A U I R R 大==?……①
当滑片位于最右端时，滑动变阻器的最大阻值1R 与电阻2R 串联，电压表测1R 两端的电压，此时电路中的电流最小；由乙图可知
110V U = 0.1A I =小
变阻器1R 的最大阻值
1110V 100Ω0.1A
U R I 大小=
== 因串联电路中总电压等于各分电压之和，则电源的电压
12210V 0.1A U U I R R =+=+?小……②
由①②可得
220.6A 10V 0.1A R R ?=+?
解上式可得
220ΩR =
故B 错误，C 正确； D ．电源的电压
20.6A 0.6A 20Ω12V U R =?=?=
故D 正确；
A ．电流最大时，电路消耗的最大电功率
0.6A 12V 7.2W P I U ==?=大大
故A 正确。 故选ACD 。
3．如图所示，电源电压恒定不变，闭合开关S ，将滑动变阻器的滑片P 从中点向b 端移动一段距离，电压表V 1、V 2示数的变化量分别为1U ?、2U ?，电流表示数的变化量为I ?，阻值相同的定值电阻R 1、R 2消耗电功率的变化量分别为1P ?、2P ?，则下列判断正确的是（）
A ．12U U ?>?
B ．12U U ?=?
C ．
12
12U U R R I I
??+=+?? D ．2
1212P P I R R ?+??+=（）
【来源】2020年天津市和平区中考一模物理试题 【答案】BC 【解析】 【分析】 【详解】
由电路图可知，R 1与R 0、R 2串联，电压表V 1测R 0与R 2两端的电压之和，电压表V 2测R 2两端的电压，电流表测电路中的电流。
AB ．将滑动变阻器的滑片P 从中点向b 端移动一段距离，设移动前后电路中的电流分别为I 1、I 2，由U
I R
=
得，可得，电压表V 2示数的变化量 22212221222U U U I R I R I I R IR '===??=﹣﹣（﹣）
则
22||||U IR ?=?
因串联电路中总电压等于各分电压之和，所以电压表V 1示数的变化量
11111212111U U U U I R U I R I I R IR ?'=
-?=-==﹣（﹣）（﹣）（﹣） 则
11||||U IR ?=?
因R 1、R 2的阻值相同，所以
12||||U U ?=?
故B 正确、A 错误；
C ．由11|
|R I U ?=?、2
2||R I
U ?=?得 1212||||U U R R I I
??+=+?? 故C 正确；
D ．定值电阻R 1、R 2消耗电功率的变化量分别为1P ?、2P ?，则
221212121212121212P P I I R R I I I I R R I I I R R ?+??+=?+?+=?=?++（﹣）（）（﹣）
（）（）（）（） 故D 错误。 故选BC 。
4．如图甲所示电路，电源电压保持不变，电流表量程为0~0.6A 。图乙中A 、B 分别是小灯泡和电阻R 1两端的电压随电流变化关系图象。只闭合开关S 、S 1，滑动变阻器的滑片P 移至a 端时，电路中的电流为0.2A ；滑动变阻器的滑片移至b 端时，小灯泡恰好正常发光。只闭合开关S 、S 3，调节滑片P ，当滑动变阻器接入电路中的电阻为10Ω时，小灯泡两端的电压恰好为2V 。则（ ）
A ．电源电压为10V
B ．小灯泡L 的额定功率6W
C ．只闭合开关S 、S 2，滑动变阻器的滑片移至a 端时，1.5min 电流通过R 1产生的热量为64J
D ．闭合开关S ，改变其它开关的通断及滑片的位置，电路消耗的最小功率可以达到1.2W 【来源】辽宁省葫芦岛市连山区2019-2020学年九年级（上)期末测试物理试题 【答案】BC 【解析】 【分析】 【详解】
A ．由于灯泡灯丝电阻受温度影响，定值电阻阻值不发生变化，则小灯泡灯丝两端的电压
随电流变化关系图象为曲线，定值电阻两端的电压随电流变化关系图象为过原点的直线，则由乙图数据可求R 1阻值为
1114V =
=400.1A
I R U =Ω 已知闭合S 、S 3，调节滑片P ，当滑动变阻器接入电路中的电阻为10Ω时，小灯泡两端的电压恰好为2V ，此时电路为小灯泡与两电阻串联电路，由乙图可知此时电路电流为0.2A ，则电源电压为
L 12=2V+0.2A 40+0.2A 10=12V U U U U '=++?Ω?Ω
故A 不符合题意；
B ．当闭合开关S 、S 1，滑动变阻器的滑片移至b 端时，小灯泡恰好正常发光，此时滑动变阻器接入阻值为0Ω，此时电路为小灯泡的简单电路，小灯泡此时两端电压等于电源电压为12V ，对应乙图可知此时电流为0.5A ，则额定功率为
12V 0.5A=6W P U I ==?额额额
故B 符合题意；
C ．只闭合开关S 、S 1，滑动变阻器的滑片P 移至a 端时，电路中的电流为0.2A ，此时电路为小灯泡与滑动变阻器串联电路，且滑动变阻器接入阻值最大，由乙图可知此时小灯泡两端电压为2V ，电源电压为12V ，则由串联分压可知滑动变阻器两端电压为10V ，由欧姆定律可求滑动变阻器最大阻值为
2max 2max 210V
=500.2A
U R I =
=Ω 则当闭合开关S 、S 2，滑动变阻器的滑片移至a 端时，电路为R 1与R 2串联电路，由串联分压可求R 1两端电压为
1112404812V=V 40509
R U U R R Ω''=
=?+Ω+Ω 由于R 1为纯电阻，则1.5min 电流通过R 1产生的热量为
2
211148V 9 1.560s=64J
40U W t R ??
?''??
==??Ω
故C 符合题意；
D ．由于电源电压不变，则由2
U P R
=可知，当电路阻值最大时，电路总功率最小，则闭
合开关S 、S 3，滑片滑到最大阻值处时电路电阻最大，功率最小，若最小功率为1.2W ，则此时电路电流为
min min 1.2W
=0.1A 12V
P I U =
= 则此时电路总电阻为
max min 12V
=1200.1A
U R I =
=Ω 则小灯泡此时电阻应为
R L 实=R max -R 1-R 2max =120Ω-40Ω-50Ω=30Ω
此时小灯泡分得电压应为
U L 实=I min R L 实=0.1A×30Ω=3V
但由乙图可知，当小灯泡电流为0.1A 时，小灯泡两端电压不足2V ，前后冲突，故D 不符合题意。 故选BC 。
5．把标有“6V 3W ”的小灯泡与最大阻值为100Ω的滑动变阻器连接在电源电压恒为18V 的电路中，各电表选择的量程如图所示，要求闭合开关后两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（灯丝电阻不变），下列说法正确的是（ ）
A ．在滑动变阻器滑片向左移动的过程中，电流表示数变大，电压表示数变小
B ．电路的总功率最大值为10.8W
C ．小灯泡的电功率最小值为0.75W
D ．滑动变阻器允许调节的范围是24Ω~60Ω 【来源】天津市2018年中考物理模拟试题 【答案】ACD 【解析】 【分析】
分析实物图可知：灯泡与滑动变阻器是串联关系；电流表测量串联电路的电流（所选量程为0~0.6A ），电压表测量滑动变阻器两端的电压（所选量程为0~15V ）。
(1)滑片向左移动时，根据滑动变阻器的变阻原理判定连入电路的电阻的变化；再判定总电阻的变化，根据欧姆定律和串联电路的电压关系判定电流表和电压表示数的变化情况； (2)由灯的铭牌求出灯正常发光时的电流和灯丝电阻，确定电路中的最大电流，根据欧姆定律求出滑动变阻器连入电路的最小电阻，利用P UI =求电路的总功率最大值； (3)为保护电压表，滑动变阻器两端的最大电压为15V ，此时滑动变阻器连入的电阻最大，利用串联电路的电压关系求出此时加在灯两端的电压；再利用欧姆定律求出此时电路中的最小电流和滑动变阻器连入的电阻；最后利用P UI =求小灯泡的电功率最小值； (4)由(2)(3)得出滑动变阻器允许调节的范围。
【详解】
A ．由图知道，由实物电路图可知：灯泡与滑动变阻器串联；电流表测量串联电路的电流（所选量程为0~0.6A ），电压表测量滑动变阻器两端的电压（所选量程为0~15V ），当滑片向左移动时，则滑动变阻器连入电路的电阻变小，电路的总电阻变小，由于电源电压不
变，由U
I R
=
知道，电路中的电流变大，即电流表的示数变大；滑动变阻器连入电路的电阻变小、分压变小，所以电压表示数的变小，故A 正确；
B ．由P UI =可知，当灯正常发光时的电流
3W
0.5A 6V
P I U =
=
=额额额
由于电路中的最大电流是0.5A ，则滑动变阻器连入电路的最小电阻
min max
18V 6V
24Ω0.5A
U U R I --=
=
=额
此时电路中电功率最大
max max 18V 0.5A 9W P UI ==?=
故B 错误；
C ．由2
U P R
=可知，灯泡的电阻
22
L (6V)12Ω3W
U R P ===额
额
由图知道，为保护电压表，滑动变阻器两端的最大电压为15V ，此时滑动变阻器连入的电阻最大，由串联电路电压特点可知，小灯泡两端的最小电压是
L R 18V 15V 3V U U U =-=-=
此时电路中的电流
L R L L 3V
0.25A 12Ω
U I I I R ===
== 所以滑动变阻器连入的最大电阻
R max R 15V
60Ω0.25A
U R I =
== 此时小灯泡的最小电功率
min L L 3V 0.25A 0.75W P U I ==?=
故C 正确；
D ．由以上计算知道，滑动变阻器允许调节的范围为24Ω~60Ω，故D 正确。 故选ACD 。
6．有两个电路元件A 和B ，流过元件的电流与其两端电压的关系如图所示，下列说法正确的是( )
A ．A 的电阻值为6.25Ω
B ．A 和B 串联，电路中电流为0.4A 时，A ．B 的电压之比为5:4
C ．A 和B 并联在电压为2.5V 的电源两端，A ．B 的电功率之比为5:4
D ．当A 和B 串联，两者电阻相同时，电源电压为3V
【来源】内蒙巴彦淖尔市第五中学2019-2020学年九年级（上)期末测试物理试题 【答案】C 【解析】 【详解】
A ．由图象可知，当通过A 的电流I A =0.4A 时，A 两端的电压U A =2.0V ，由I =UR 可得，A 的电阻值：
A A A 2.0V
50.4A
U R I =
==Ω 故A 错误；
B ．A 和B 串联，电路中电流为0.4A 时，因串联电路中各处的电流相等，所以，通过两元件的电流I A =I B =0.4A ，由图象可知,两元件两端的电压U A =2.0V ，U B =2.5V ，由P =UI 可得，A . B 的电功率之比：
A A A A
B B B B 2.0V 42.5V 5
P U I U P U I U ==== 故B 错误；
C ．A 和B 并联在电压为2.5V 的电源两端时，因并联电路中各支路两端的电压相等，所
以，元件两端的电压A
B 2.5V U U ''==，由图象可知,通过两元件的电流A 0.5A I '= B
0.4A I '=，则A . B 的电功率之比： A
A A A B
B B B 0.5A 50.4A 4P U I I P U I I '''====''' 故
C 正确；
D ．当A 和B 串联，两者电阻相同时，它们两端的电压和通过的电流相等，由图象可知，电路中的电流为0.6A ，两元件两端的电压均为3V 时符合，因串联电路中总电压等于各分电压之和，所以，电源的电压：
A
B 3V 3V 6V U U U ''''=+=+= 故D 错误。
7．如图所示的电路中，电源电压保持不变，R 为定值电阻，当开关闭合时，标有“6V
6W ”的小灯泡L 恰好正常发光；若保持定值电阻R 不变，将L 换成另一只标有“6V 3W ”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率（不考虑温度对灯丝电阻的影响）（ ）
A ．大于3W
B ．等于3W
C ．小于3W
D ．无法确定
【来源】安徽省无为市2019-2020学年九年级（上)期末质量检测物理试题
【答案】A 【解析】 【详解】
由2U P R
=可得到2
U R P =
，当额定电压相同时，额定功率越小，其电阻越大，所以“6V
3W ”的小灯泡电阻比“6V 6W ”的小灯泡电阻大，因为串联电路中的总电阻等于各分电阻之和，所以改接灯泡后，电路的总电阻变大，根据U
I R
=
可知，电路中的电流变小，电阻R 两端的电压也变小，因为串联电路中的总电压等于各分电压之和，并且电源电压不变，
所以“6V 3W ”的小灯泡两端电压是变大的，即大于6V ，由2
U P R
=可知，这时灯泡的电
功率是变大的，即大于3W 。 故选A 。
8．图甲是小灯泡1L 和2L 的电流随电压变化的图象。将它们按图乙所示接入电路中，闭合开关S ，小灯泡1L 的实际功率为1W 。下面的说法中正确的是（ ）
A ．电源电压为2V
B ．电流表的示数为0.5A
C ．灯泡1L 比2L 暗
D ．电压为0.5V 时，灯泡1L 的功率为
0.05W
【来源】2019年陕西省渭南市富平县中考二模理综物理试题
【解析】 【详解】
A ．由甲图可知，当1L 两端的电压12V U =时，通过它的电流I 1=0.5A ，根据P UI =可得
1L 的实际功率为1W ，由乙图知，1L 、2L 并联，所以
122V U U U ===
故A 正确；
B ．由乙图知，两灯并联，电流表测干路的电流，由甲图知当22V U =，通过它的电流I 2=0.3A ，根据并联电路电流的特点可得，通过电流表的电流为
120.50.30.8A A A I I I =+=+=
故B 错误； C ．2L 的实际功率为
22220.30.6V A W ＜1W P U I ==?=
小于1L 的实际功率，由灯泡的亮暗取决于实际功率的大小知，1L 比2L 亮，故C 错误； D ．由甲图知，当电压为30.5V U =时，通过灯泡1L 的电流为30.2A I =，灯泡1L 的功率为
3330.50.20.1V A W P U I ==?=
故D 错误。 故选A 。
9．如图所示，电源的电压为12V ，且保持不变，R 0为“100Ω0.5A ”的滑动变阻器，R 2=10Ω。c 、d 和e 、f 为两对接线柱，另有一只定值电阻R 1和一根导线接在两对接线柱上。电路1：当闭合S 、S 1，断开S 2，滑动变阻器的滑片P 置于最左端a 时，滑动变阻器消耗的功率为P 1=1W ；电路2：当闭合S 、S 2，断开S 1，滑片P 置于中点时，滑动变阻器消耗的功率为P 2，下列说法正确的是（ ）
A ．R 1接在cd 之间，导线接在ef 之间
B ．R 1的阻值为20Ω
C ．电路2中，当滑片P 置于中点时，滑动变阻器消耗的功率P 2=4W
D ．闭合S 、S 2，断开S 1，使R 2消耗的功率不小于0.9W ，且保持电路安全工作，则滑动变阻器接入电路的阻值范围为14Ω～30Ω
【来源】2019年四川省成都市成华区中考二模物理试题
【解析】 【详解】
A ．假设导线的位置在ef 之间，定值电阻R 1的位置在cd 之间，当闭合S 、S 1，断开S 2，滑动变阻器的滑片P 置于最左端a 时，电路为R 0最大阻值的简单电路，则滑动变阻器消耗的功率
P 0=20U R =()212V 100Ω
=1.44W ≠1W
所以，此种情况不符合题意，故A 错误；
BC ．假设导线的位置在cd 之间，定值电阻R 1的位置在ef 之间，当闭合S 、S 1、断开S 2，滑动变阻器的滑片P 置于最左端a 时，R 1与R 0最大阻值串联，因串联电路中各处的电流相等，所以，由P =I 2R 可得，电路中的电流
I
=0.1A
由欧姆定律可得，电路中的总电阻
R =
U I =12V 0.1A
=120Ω 因串联电路中总电阻等于各分电阻之和，所以，R 1的阻值
R 1=R -R 0=120Ω-100Ω=20Ω
当闭合S 、S 2，断开S 1，滑片P 置于中点时，R 2与 0.5R 0串联，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流
I ′=000.5U R R +=12V
10Ω50Ω
+=0.2A
滑动变阻器消耗的功率
P 0=（I ′）2×0.5 R 0=（0.2A ）2×0.5×100Ω=2W
所以，此种情况符合题意，且R 1的电阻为20Ω，故B 正确，C 错误；
D ．闭合S 、S 2，断开S 1，R 2与R 0串联，因R 2消耗的功率不小于0.9W ，所以，电路中的最小电流
I 小
=0.3A 电路中的总电阻
R ′=U I 小=12V 0.3A
=40Ω
根据电阻的串联，变阻器接入电路中的最大阻值
R 0大=R ′-R 2=40Ω-10Ω=30Ω
由滑动变阻器的铭牌可知，允许通过的最大电流为0.5A ，此时变阻器接入电路中的电阻最小，电路的总电阻
R″=U
I
大
=
12V
0.5A
=24Ω
变阻器接入电路中的最小阻值
R0小=R″-R2=24Ω-10Ω=14Ω
所以，滑动变阻器接入电路的阻值范围为14Ω～30Ω，故D正确。
故选BD。
10．如图所示是一电动机通过动滑轮提升重物的装置示意图。假设电源电压380V保持不变，电动机线圈电阻为1Ω，不考虑电动机各处摩擦。当电动机将540kg重物匀速提升16m 的过程中，电路中的电流为20A，动滑轮的机械效率为80%，则电动机提升重物所用的时间为
A．10s B．15s
C．20s D．25s
【来源】【初中科学2026】【初三下】
【答案】B
【解析】
【详解】
拉力做的有用功：
W有用=Gh=mgh=540kg×10N/kg×16m=8.64×104J，
拉力所做的功（总功）：
W总=
4
8.6410J
=
80%
W
η
?
有用= 1.08×105J，
电动机线圈电阻的发热功率：
P热=I2R=（20A）2×1Ω=400W，
因能量守恒，电动机的拉力做功的功率为：
P=P总-P热=20A×380V-400W=7.2×103W，电动机提升重物所用的时间：
t =
53
1.0810J 7.210W
W P ?=?总=15s ， 故选B 。 【点睛】
解决本题的关键知道电动机不是纯电阻用电器，电流做功消耗的电能大部分转化为机械能、少部分转化为内能（发热）。
11．如图甲所示,电源电压恒为18V ，灯泡L 上标有“10V ，5W ”字样,电流表量程为0~0.6A ，电压表量程为0~15V ，滑动变阻器R 的最大阻值为200Ω，当只闭合S 和S 1，移动滑动变阻器的滑片P 时，它两端的电压与其接入电路的电阻关系如图乙所示。当滑动变阻器接入电路的阻值由R 1增大到4R 1时，定值电阻R 0的电功率变化了5.4W 。（忽略灯泡电阻随温度的变化），则下列说法中错误的是（ ）
A ．灯泡L 正常发光时通过的电流为0.5A
B ．只闭合S 和S 2，且滑动变阻器的滑片P 置于中点位置时，灯泡的实际功率为0.45W
C ．定值电阻R 0的阻值为40Ω
D ．只闭合S 和S 1，在保证电路安全的情况下，当电阻R 0消耗电功率最小时，滑动变阻器R 消耗的电功率为2.25W
【来源】【新东方新中心】初中物理X004 【答案】C 【解析】 【分析】 【详解】
A ．由P =2
U R
可得，灯泡正常发光时的电阻
R L =2
L L U P =()210V 5W
=20Ω 灯泡L 正常发光时的电流
I L =
L L U R =10V
20Ω
=0.5A 故A 正确，不符合题意；
B ．只闭合S 和S 2，且滑动变阻器的滑片P 置于中点位置时，L 与1
2
R 串联，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流
I =L 12
U R R +总=
18V 120Ω200Ω
2+? =0.15A 灯泡的实际功率
P ′L =I 2R L =(0.15A)2×20Ω=0.45W
故B 正确，不符合题意；
C ．当只闭合S 和S 1时，R 0与R 串联，电压表测R 两端的电压，电流表测电路中的电流，则变阻器接入电路中的为R 1和4R 1时，电路中的电路中的电流分别为
I 1=01U R R +总=0118V R R +，I 2=014U R R +总=01
18V
4R R + 由图乙可知，变阻器接入电路中的为R 1和4R 1时对应电压表的示数分别为U 、2U ，则两次电压表的示数之比
R '
R U U =11214I R I R ?=12I I 114R R ?=0101
18V 18V 4R R R R ++ 14?=0101414R R R R +?+=2U U =12 解得：R 1=
1
2
R 0，由P =I 2R 可得，定值电阻R 0的电功率 ΔP 0=I 12R 0?I 22R 0=(
0118V R R +)2R 0?(0118V
4R R +)2R 0=(0018V 12R R +)2R 0?(00
18V 142
R R +?)2R 0=5.4W 解得：R 0=20Ω，故C 错误，符合题意；
D ．当电压表的示数为15V 时，因串联电路中总电压等于各分电压之和，所以，R 0两端的电压
U 0=U 总?U R 大=18V?15V=3V
因串联电路中各处的电流相等，所以，电路中的电流
I ′=
00U R =3V
20Ω
=0.15A<0.6A 所以，此时电阻R 0消耗的电功率最小，则滑动变阻器R 消耗的电功率
P R =U R 大I ′=15V ×0.15A=2.25W
故D 正确，不符合题意。 故选C 。
12．如图所示，电源两端电压恒定，闭合开关，灯泡L 1比灯泡L 2电阻大，则（ ）
A．灯泡L1比L2的亮
B．电流表A1示数比A2的大
C．若L1灯丝烧断，L2两端电压变大
D．若L2灯丝烧断，电流表A示数变小
【来源】广东省广州市南沙区2017届中考物理一模试题
【答案】D
【解析】
【详解】
AB．由图可知，两只灯泡并联，两灯泡电压相等，灯泡L1比灯泡L2电阻大；由I=U/R可得，通过L1的电流小，即电流表A1示数比A2的小，U1=U2，由P实=UI可知，P实1 C．因为两灯泡并联，由并联电路电压关系可知两灯泡两端电压相等，若L1灯丝烧断，L2两端电压不变，故C错误； D．由图可知，电流表A1测量灯泡L1的电流；电流表A2测量灯泡L2的电流；电流表A测量干路上的电流；若L2灯丝烧断，电流表A2示数为0，根据并联电路中干路上的电流等于各支路电流之和，可知电流表A示数变小，故D正确。 故选D。 13．如图甲所示的电路中，电源电压U保持不变，R0为定值电阻。闭合开关，电流表A的示数为I，电压表V1的示数为U1，电压表V2的示数为U2；将滑动变阻器R的滑片从一端移动到另一端，U1、U2随I变化的关系如图乙所示；则下列说法正确的是（） A．电源电压为5.5 V B．滑片在最右端时，定值电阻R0的功率为6W C．滑动变阻器的最大阻值为12.5 Ω D．电灯的电阻随着电流的增大而减小 【来源】2020年中考一轮模拟测试物理试题（一) 【答案】B 【解析】 【分析】 【详解】 由图可知，灯泡L 与R 0、R 组成串联电路，电压表V 2测量L 两端的电压，电压表V 1测量灯泡L 与R 两端的总电压，当电流表的示数变大时，电压表V 2变大，电压表V 1变小，所以U 2-I 的图线为BQ ， U 1-I 图线应该为AQ ； ABC ．由图像乙知，Q 点U 1和U 2相等，则此时滑动变阻器两端的电压为零，电阻为零，电压表的示数都是3V ，电路中的电流为2.0A ，所以 03V 2.0R U +=电源…① 当滑动变阻器的滑片移到最左端时，电路中的电流最小为1.0A ，由图像知：电压表V 1的示数为4.5V ，电压表V 2的示数为1V ，所以 04.5V 1.0=R U +电源…② 由①②得：U 电源=6V ，R 0=1.5Ω，故A 错误； 此时滑动变阻器两端的电压为 12= 4.5V-1V=3.5V U U U -=滑 滑动变阻器的最大阻值为 3.5V = ==3.5Ω1.0A U R I 滑滑大小 故C 错误； 滑片在最右端时，U 1和U 2相等都是3V ，电路中的电流为2.0A ，已知R 0=1.5Ω，定值电阻R 0的功率为 2200(2.0A) 1.5Ω=6W P I R ==? 故B 正确； D ．通过灯泡的电流增大时，灯泡两端的电压变大，温度升高，灯丝的电阻变大，故D 错误。 故选B 。 14．如图甲所示的电路中，电源电压不变，小灯泡L 上标有“6V ”字样，通过灯泡L 的电流与电压关系如图像所示，电压表选择0~15V 的量程，电流表选择0~3A 的量程。闭合开关S ，断开S 1和S 2，滑动变阻器的滑片在某处时，电流表的示数为0.4A ；变阻器的滑片滑到另一处时，电压表的示数由8V 变化到4V ，电流表的示数变化了0.4A ，已知 R 1：R 2=1：4， R 2为滑动变阻器的最大阻值。在保证各电路元件安全工作的情况下，则下列结果中不正确的是（ ） A ．R 1的阻值为5Ω B ．电源的电压为11V C ．整个电路的最大电功率是11W D ．整个电路的最小电功率是4.4W 【来源】2019年湖北省武汉市武昌区中考二模物理试题 【答案】C 【解析】 【分析】 【详解】 A ．闭合开关S ，断开S 1和S 2时，灯泡L 与定值电阻R 1、滑动变阻器R 2串联，电压表测R 2两端的电压，电流表测电路中的电流，因串联电路中电阻越大分得的电压越大，所以，电压表的示数由U 2′=8V 变化到U 2″=4V 时，接入电路中的电阻变小，电路中的电流变大，则两种情况下电路中的电流分别为：I ′=0.4A ， I ″=0.4A+0.4A=0.8A ， 由图象可知，两种情况情况下灯泡两端的电压分别为'L U =1V ，'' L U =3V ，因串联电路中总电压等于各分电压之和，所以，电源的电压： U = 'L U +I ′R 1+' 2U =1V+0.4A ×R 1+8V ， U = ''L U +I ″R 1+ '' 2U =3V+0.8A ×R 1+4V ， 因电源的电压不变，所以， 1V+0.4A ×R 1+8V=3V+0.8A ×R 1+4V ， 解得： R 1=5Ω， 故A 正确，不符合题意； B ．电源的电压： ' L U +I ′R 1+ '2U =1V+0.4A ×5Ω+8V=11V ， 故B 正确，不符合题意； C ．当开关S 、S 2闭合，断开S 2时，电路为R 2的简单电路，因电源的电压小于电压表的量程，所以，当调节滑动变阻器的滑片使电流表的示数I 大=3A 时，电路消耗的电功率最大，则： P 大=UI 大=11V ×3A=33W ， 故C 错误，符合题意； D ．当闭合开关S ，断开S 1和S 2，且滑动变阻器接入电路中的电阻最大时，电路中的电功率最小，则电源的电压： U L 小+I 小(R 1+ R 2)= U L 小+I 小(R 1+4 R 1)= U L 小+ I 小×5 R 1 11V= U L 小+ I 小×25Ω， 由图象可知，当I 小=0.4A ，U L 小=1V 符合，则电路的最小电功率： P 小=UI 小=11V ×0.4A=4.4W ， 故D 正确，不符合题意。 故选C 。 15．在如图的电路中，电源电压保持不变，R 0为定值电阻，滑动变阻器R 的最大阻值为R M ，移动滑动变阻器的滑片P 从A 端到B 端，滑动变阻器的电功率随电流表示数变化的完整图线如图，图线中a 、b 两点对应的电功率均为P 1，且c 点对应的是滑动变阻器的最大电功率P 2，且12:3:4P P =，则图线中b 点对应的电路状态中，滑动变阻器接入电路中的电阻大小( ) A ． 2 R B ． 3 R C ．2R 0 D ．3R 0 【来源】2020年江苏省苏州市昆山市中考二模物理试题 【答案】D 【解析】 【分析】 【详解】 由电路图可知，R 0、R 串联在电路中，当滑片在c 点时，变阻器消耗的最大功率为P 2，此时变阻器将接入电路的阻值为R ，则有 ()()()2 222 2222 000000 44U U R U R U P R R R R R R R R R R R R R ??==== ?++++-?? + 由上面等式可知，当R=R 0时，变阻器消耗的电功率最大，即 2 20 4U P R = 因为12:3:4P P =，则有 2 2201202 00003333444163U R U U P P R R R R R ??==?== ?+?? 即当R=3R 0时，满足关系式12:3:4P P ，故ABC 错误，D 正确。 故选D 。 16．如图甲所示电路，电源电压保持不变，当闭合开关S ，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U ﹣I ”关系图象如图乙所示。则下列判断正确的是（ ） A ．电源电压为10V B ．定值电阻R 1的阻值为20Ω C ．滑动变阻器R 2的阻值变化范围为0～10Ω D ．变阻器滑片在中点时，电路消耗的总功率为1.8W 【来源】2015届江苏省泰兴市济川中学初三上学期期末考试物理卷（带解析) 【答案】D 【解析】 【分析】 【详解】 A ．由图示可知，当滑动变阻器的阻值最大时，两电阻串联，干路电流最小；根据图乙可知，此时电路中的电流I =0.2A ，电阻R 1的电压U 1=2V ，滑动变阻器两端的电压U 2=4V ；串联电路总电压等于各支路电压之和，电源电压为 U =U 1+U 2=2V+4V=6V 故A 错误； B ．由欧姆定律可得，定值电阻R 1的阻值 R 1= 11U I =6V 0.6A =10Ω 故B 错误； C ．滑动变阻器的阻值最大为 R 2= 2U I =4V 0.2A =20Ω 即滑动变阻器R 2的阻值变化范围为0～20Ω，故C 错误； D ．串联电路中总电阻等于各分电阻之和，变阻器滑片在中点时，电流表示数：I =0.3A ，电路消耗的功率 P =UI =6V×0.3A=1.8W 故D 正确。 应选D 。 17．如图所示，电路中电源电压恒为4.5 V ，电压表的量程为0～3 V ，电流表的量程为0～0.6 A ，滑动变阻器的规格为“35 Ω 1.5 A”，灯泡的额定电流为0.5 A ，电阻为5 Ω(灯丝电阻不变) ．闭合开关，要求两电表的示数均不能超过所选量程，灯泡两端电压不允许超过额定值，则下列说法正确的是 A ．灯泡的最小功率是0．45 W B ．滑动变阻器允许的调节范围是4~35 Ω C ．当滑动变阻器的滑片向右滑动过程中，电压表示数变大，灯泡变亮 D ．当滑动变阻器的滑片向左滑动过程中，电压表与电流表示数的比值不变 【来源】[中学联盟]江苏省东海县南辰中学2017届九年级中考二模物理试题 【答案】A 【解析】 【详解】 由图可知：变阻器与灯泡串联，电压表测量变阻器两端的电压，电流表测量电路中的电流； A ．由于电压表的量程为0～3V ，故变阻器的最大电压为3V ，根据串联电路电压的规律，此时灯的电压最小为 4.5V-3V=1.5V 灯的功率最小 ()2 2 1.5V 0.45W 5L U P R ===Ω 小小 故A 正确； B ．变阻器的电压最大时变阻器连入电路的电阻最大，根据串联电路的电流处处相等和欧姆定律可得 R L U U I R R = = 大小大 所以 3V 5101.5V R L U R R U = = Ω?=Ω大大小 由于灯泡的额定电流为0.5A ，则电路中的最大电流为0.5A ，此时电路的总电阻最小，根据欧姆定律可得 电功率经典练习题 1.一台电动机正常工作时线圈两端电压为380V ，线圈电阻为2Ω，线圈中电流为10A ，这台电动机正常工作1s 消耗的电能为W 和产生的热量为Q 分别为A A.3800J 、200J . B.3800J 、3800J C.72200J 、200J D.72200J 、3800J 2.一个标有“6V 3W”的灯泡，欲接到9V 的电源上能正常发光，应给它C A.串联一个3Ω的电阻 B.并联一个3Ω的电阻 C.串联一个6Ω的电阻 D.并联一个6Ω的电阻 3.一只标有“6V 1.5W”的灯泡L 1和另一只“6V 3W”的灯泡L 2串联后接在电源上，通电后有一只灯泡正常发光，另一只灯泡较暗，其中能正常发光的是灯泡 L1 ，此时电路中的电流是 0.25 A ，电源电压是 9 V 。 4. 图所示电路，电源中电源两端的电压保持不变，R 0为定值电阻，R 为滑动变 阻器．闭合开关S 后，在滑动变阻器滑片P 向右滑动的过程中,下列说法正确 的是 C A ．电流表A 1的示数变小 B ．电流表A 2的示数变大 C ．电压表V 的示数不变 D ．小灯泡L 的亮度变暗 5．如图所示电路，电源电压保持不变，L 是标有“6V 3W ”的小灯泡，R 是滑 动变阻器。闭合开关S 3，断开开关S 1、S 2，滑片P 位于中点时，灯泡L 恰好正常发光，电压表V 的示数为U 1；当S 1、S 2都闭合，滑片P 滑至b 端时，电流表 示数为1.5A ，电压表V 的示数为U 2；U 1:U 2=1:2，下列选项正确的是B A ．滑动变阻器的变化范围是0~12Ω B ．滑动变阻器的变化范围是0~24Ω C ．当S 1、S 2 、S 3都闭合，滑片P 位于a 端时，灯泡L 仍能正常工作 6．小敏同学在做电学实验时按照如图7所示的电路将电学器材连接，她使用的 电流表量程为0~0.6A ，电压表的量程为0~3V ，电源两端的电压为6V 且保持不变，电阻R 的阻值为10Ω，允许消耗的最大电功率为0.9W 。滑动变阻器R 0的最大阻值为20Ω，允许通过的最大电流为0.5A 。将开关S 闭合后，要保证电路中各个元件正常工作，以 下说法正确的是 B A ．通过电阻R 的电流最大值为0.4A B ．滑动变阻器接入电路的最小值为5Ω C ．电压表示数最大的变化量为1V D ．滑动变阻器R 0消耗的最大功率为1.2W 7．图所示电路中电源两端电压不变。当①和②均为电压表时，开关S 闭合后，电压表V 1、V 2的示数之比为7∶12，电阻R 1消耗的电功率为P 1。当①和②均为电流表 时，开关S 闭合后，电流表A 1、A 2的示数之比为16∶21，此时电阻R 2消耗 的电功率为P 2'。则P 1∶P 2'等于D A ．1∶12 B．1∶16 C ．3∶64 D．9∶16 8．如图所示电路中，电压U 保持不变，电流表的示数为1A 。如果R 1与R 2的等效电阻为R ，并且R 1：R=5：3，电阻R 2消耗的电功率为2.4W ，则电阻R 1=___12.8__Ω。 9.如图所示电路，R 是定值电阻，灯泡L 1L 2分别标有“8V 8W ”和“12V 24W ”，电路两 R 0 最新中考物理电功率专项训练及答案 一、电功率选择题 1．如图所示，R0为定值电阻，闭合开关后，当滑片P在某两点之间滑动时，电流表的示数变化范围是0.5～1.5A，电压表的示数变化范围是3～6V．小明通过推算，得出四个结论，其中错误的是（） A. 定值电阻R0的阻值为3Ω B. 变阻器连入电路的电阻变化范围为2～12Ω C. 实验中R0两端的电压变化范围为 1.5V～4.5V D. 电路消耗的总功率的变化范围为 3.75W～10.25W 【答案】D 【解析】【解答】由电路图可知，滑动变阻器与定值电阻R0串联，电流表测电路中的电流，电压表测滑动变阻器两端电压；当滑动变阻器接入电路阻值增大时，电路中电流减小，即电流表示数减小；变阻器接入阻值增大时，其分得电压增大，即电压表示数增大；所以，电流表与电压表的示数变化情况是相反的。A、由串联电路的电压特点和欧姆定律可得，电源电压U=U V+IR0，电流表示数变化范围是0.5A～1.5A，电压表的示数变化范围3V～6V，结合前面分析可知，当I=0.5A时，U V=6V，所以有U=6V+0.5A×R0﹣﹣﹣﹣﹣﹣﹣﹣① 当I=1.5A时，U V=3V，所以有U=3V+1.5A×R0﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣② 联立①②解得：R0=3Ω，U=7.5V，A不符合题意； B、由题可知，电流表示数变化范围是0.5A～1.5A，电压表的示数变化范围3V～6V，滑动 变阻器接入电路的阻值分别为：R滑= = =2Ω，R滑′= = =12Ω，即变阻器连入电路的阻值变化范围为2Ω～12Ω，B不符合题意； C、R0两端的电压分别为：U0=I最小R0=0.5A×3Ω=1.5V，U0′=I最大R0=1.5A×3Ω=4.5V， 则R0两端的电压变化范围是1.5V～4.5V，C不符合题意； D、电路消耗的最小电功率：P最小=UI最小=7.5V×0.5A=3.75W，电路消耗的最大电功率：P最大=UI最大=7.5V×1.5A=11.25W， 则电路消耗的总功率的变化范围为3.75W～11.25W，D符合题意。 故答案为：D。 【分析】根据电流的范围和电压的范围，结合欧姆定律计算公式和电功率计算公式，求电路中的电阻、分压情况和电功率. 2．如图所示，电源电压恒定不变。闭合开关后，滑动变阻器的滑片P由b端移到某点c的过程中，电压表的示数由4V变为3V，电流表的示数由0.2A变为0.3A，由此可知（） 初三物理电学计算题难题（答案） 1、（1）R2=U2/I2=1伏/0.1安=10欧（2）R1=U1/I1=5伏/0.1安=50欧 当滑片移到最右端时，电路中的电流最大，R1消耗的电功率最大，即 P1=U1I1= U2/ R1 =（6伏）2/50欧=0.72瓦 （3）“100Ω2A” ∵ R1、R2串联，又要使R1、R2两端的电压相等，根据串联电路分压的特点U1=U2=3伏R1=R2=50欧 ∴选择“100Ω2A”规格的滑动变阻器 2、（1）∵R1和R2 并联∴U电源=U1=U2=6伏 （2）I1=U1/R1=6伏/15欧=0.4安电流表A1示数0.4安 （3）∵当R2滑片在滑动过程中A1示数不变，仍为0.4安 ∴A1不会满刻度 那么当A满刻度时应有2种可能： a.A读数为0.6安则I2 =I-I1=0.6安-0.4安=0.2安 R2=U2/I2=6伏/0.2安=30欧 b.A读数为3安则I2 =I-I1 =3安-0.4安=2.6安〉2安会损坏滑动变阻器所以不能为3安。 3、（1）U＝U1＋U2＝4伏＋8伏＝12伏 （2）R1＝U1/I＝U1/I1＝4伏/1安＝4欧 （3）若U′1＝U′2，则U′1＝U′2＝6伏 I2′＝I1′＝U1′/R1＝6伏/4欧＝1.5安 R2′＝U2′/I2′＝6伏/（1.5安）＝4欧 若U′2＝5U′1，则U′1＝2伏，U′2＝10伏 I2′＝I1′＝U1′/R1＝2伏/4欧＝0.5安 R2′＝U2′/I2′＝10伏/（0.5安）＝20欧 4、（1）∵电路是并联电路，U= U1=U2 ；I= I1 +I2= 0.8A ∴I2=I－I 1=0.8A－0.5A=0.3A R2=U/I2=12V/0.3A=40Ω （2）∵I 1不变，滑动变阻器允许通过的最大电流2A＜(3A－0.5A) ∴通过滑动变阻器的电流最多为I2′= 2A R2′=U/I2′=12V/2A=6Ω 5、(1) (2) R2=50欧时，电流表示数最小 R最大=R1+R2=10欧+50欧=60欧 (3)∵U=6伏，且V表选用大量程，∴V表不可能达到满刻度 一、初中物理电功率的综合计算问题 1．如图甲所示，电源电压恒为9V.滑动变阻器的最大阻值为100Ω，电子元件R 在0.1A~0. 4A 的电流范围内均能正常工作，若该电子元件的U -I 图像如图乙所示，则该电子元件在其正常工作的范围内，下列判断正确的是( ) A ．该电子元件两端的电压增大时，其电阻增大 B ．该电子元件消耗的最大功率与最小功率之比为4:1 C ．该电子元件在某个正常工作状态下，它滑耗的电功率总是小于此时滑动变阻器消耗的电功率 D ．滑动变阻器的阻值范围应控制在12.5Ω~100Ω 【来源】湖北省武汉市第三寄宿学校2019~2020学年九年级12月月考物理试题 【答案】C 【解析】 【详解】 A ．由该电子元件的U -I 图像可知，当电压为2V 时，电流为0.1A ；由欧姆定律得，此时的电阻是： 2V 20Ω0.1A U R I = == 当电压为4V 时，电流为0.4A ；由欧姆定律得，此时的电阻是： '' '4V 10Ω0.4A U R I === 可知，该电子元件两端的电压增大时，其电阻减小；故A 项错误； B ．由该电子元件的U -I 图像可知，当电流为0.1A 时，电压为2V ；此时消耗的电功率是； 2V 0.1A 0.2W P UI ==?= 由该电子元件的U -I 图像可知，当电流为0.4A 时，电压为4V ；此时消耗的电功率是； '''4V 0.4A 1.6W P U I ==?= 该电子元件消耗的最大功率与最小功率之比为： 1.6W 8 0.2W 1 = 故B 项错误； CD ．由该电子元件的U -I 图像可知，当电流为0.4A 时，电压为4V ；此时消耗的电功率是1.6W ；此时滑动变阻器两端的电压是： 初中物理电功率经典计算题1００个 1、一根阻值为２０Ω的电炉丝做成电热器，接上10Ｖ电源能正常工作；用这个电热器与一个小灯泡串联接人该电源时,电热器消耗的功率是其额定功率的0.64倍。求： (1)电热器正常工作的电流和额定功率； （2）小灯泡的电阻值。 ２、用Ｒ1=12１Ω、R2＝60.5Ω的两根电阻丝，两个开关(S1、S2）设计有低、中、高三档不同的电功率的取暖器,简化如图求: (1）取暖器工作于低档时，S1、S2的断开或闭合情况是怎样的？此时电路的电流和电功率各多大? (２)电取暖器工作于高档时，S1、S2的断开或闭合情况是怎样的？此时电路的干路电流和电功率多大? 3、小灯泡Ｌ标有“6Ｖ6W”字样,R2=3Ω，当Ｓ１、Ｓ2都闭合时,电流表示数为１.2A，这时小灯泡L正常发光，求: （１)电源电压U ； (2)电阻R1的阻值； (3)当S1、S2都断开时,小灯泡L消耗的功率. 4、电源电压U＝７.5v ， R 为保护电阻,L为标有“6 V 3w”的小灯泡，电流表量程为０～0.6A ,电压表量程为０～3v 。闭合开关S 后，要求灯Ｌ两端的电压不超过额定电压,且两电表的示数均不超过各自的量程,则滑动变阻器允许接入电路的最大阻值为 5、Ｌ是标有“６Ｖ３W“的电灯,电压是８伏特的电源求:电阻R和滑动变阻器RＷ的阻值各是多大时,才能使滑动变阻器的滑片P无论在什么位置上，加在电灯两端的电压都不超过3～６伏特的范围。 6、有两个阻值分别为２0Ω、30Ω的电阻在电路中，请你任意补充一个条件，提出问题,然后解答。(至少选择两种解。法,但要求每次补充不同条件,提出不同的问题） 7、闭合开关后,用电器Ｒ1、R2均能正常工作。已知R1的额定功率为1.5 W,电流表A１的示数为０．５ A,电流表A2的示数为1.5 Ａ。求（1)R1的电阻大小。（2）R2的额定电功率 ８、“2２0 V500 W”的小电炉子接在家庭电路中使用,求: （１）半个小时内它能放出多少焦耳的热量？ (2）你还能算出该电炉子的哪些物理量?请任意选择两个计算出来。 9、接在家庭电路上的一盏灯，在10 mｉn内消耗的电能是2.4×1０4 J.求这盏灯的电功率和通过灯丝的电流． 10、一个额定电压为２.5 V的小灯泡,正常发光时通过灯丝的电流为0.2 A，求 （1）小灯泡的额定功率; (2)小灯泡发光时的灯丝电阻； 中考物理电功率专题训练答案及解析 一、电功率选择题 1．一灯泡标有“3.8V”字样，额定功率模糊不清，某同学设计了如图甲所示的电路进行测量，电源电压恒为6V，电压表、电流表使用的量程分别为0～3V、0～0.6A，滑动变阻器的规格为“10Ω 1A”，他根据实验数据作出了电压表、电流表示数的U-I图像如图乙所示.则以下判断正确的是（） A. 小灯泡的额定功率为0.88W B. 滑片向左移时电压表示数变大，小灯泡变亮 C. 变阻器允许连入电路的最大阻值约为8.82Ω D. 小灯泡正常发光2s内，变阻器产生的电热为3.04J 【答案】C 【解析】【解答】A、如图电路，电压表与滑动变阻器并联，当滑动变阻器两端电压为2.2V时，根据串联电路的分压特点，此时灯泡两端的电压为：，由乙图得，此时电流为0.4A，故灯泡的功率为：，A不符合题意； B、如图滑片向左移时，接入电路的电阻变小，电流变大，小灯泡变亮，但根据串联电路的分压特点可知，电压表示数变小，B不符合题意； C、由乙图知，电压表为3V时，电流为0.34A，所以变阻器允许连入电路的最大阻值约为： ，C符合题意； D. 小灯泡正常发光2s内，变阻器产生的电热为： ，D不符合题意. 故答案为：C. 【分析】（1）根据图像，灯泡正常发光时，变阻器两端的电压为 2.2V，并确定此时电路中的电流，由公式P=UI便可计算出灯泡的额定电功率；（2）滑片向左滑动，变阻器的阻值变小，电路中电流变大，灯泡变亮，变阻器分压变小，从而可判断电流表和电压表的示数变化；（3）变阻器的阻值越大，两端的电压越大，根据电压表的量程确定电阻器两端的 最大电压，根据图像确定此时的电流，由公式R=可得变阻器的最大值；（4）根据Q=W=UIt可计算出变阻器产生的电热. 电功率计算题(难题) 1．R1和R2并联后接入电路中，R1=440欧，电路两端的电压为220伏，电路消耗的总 功率是330瓦，求R2的阻值。 2．如图（45）所示的电路，电源电压不变，灯L是“12V 8W”的灯泡，Rw是滑动变阻器，电源电压为18伏。当滑片P在变阻器的中点时，灯L正常发光。求： (1)变阻器的最大阻值， (2)变阻器的滑片滑动时，灯L的最小功率。 （45） 3．如图（46）所示，电源电压保持不变。将变阻器的滑片P置于c点时，ac部分的电阻是变阻器最大阻值的1/3，此时电压表的示数为6伏，灯泡L消耗的功率是12瓦。将变阻器的滑片P置于b端时，电压表的示数为9伏。求：灯泡L的电阻值。（这道题目对物理和数学的要求都比较高） （46） 4．如图（47）所示的电路，电源电压保持不变。当开关S闭合时，通过电阻R1的电流是3安。开关断开时，电阻R1两端的电压是5伏，R2的电功率是10瓦。求R1、R2的阻值各是多大? （47） 5．如图（48）所示的电路，电源电压保持不变。移动变阻器的滑片，使电压表的示数为10伏时，变阻器的功率是10瓦。将滑片移动到另一 个位置，电压表的示数是5伏时，变阻器的功率是7．5 瓦。求：电源电压和电阻R的阻值。 （48） 6．一用电器接到某电源上，它的功率是100瓦。若将它与一个电阻R串联后接到同一电源上，电阻R消耗的电功率是9瓦。（R用＞R），求：此时用电器的功率。(设电源电压保持不变)。 7．如图（49）所示的电路，电源电压恒定；，当只闭合开关S1时，电阻R1上消耗的功率是6瓦，若闭合开关S1、S3，断开S2时，电路消耗的总功率是9瓦，电流表的示数增加了0．5安。求： (1)电源电压是多大?(2)当开关S3闭合，S1、S2断开时电 路消耗的总功率是多大? （49） 2018九年级物理电功率计算题 1、一根阻值为20Ω的电炉丝做成电热器，接上10V电源能正常工作；用这个电热器与一个小灯泡串联接人该电源时，电热器消耗的功率是其额定功率的倍。求： (1)电热器正常工作的电流和额定功率； (2)小灯泡的电阻值。 2、用R1=121Ω、R2=Ω的两根电阻丝，两个开关（S1、S2）设计有低、中、高三档不同的电功率的取暖器，简化如图求： （1）取暖器工作于低档时，S1、S2的断开或闭合情况是怎样的此时电路的电流和电功率各多大 （2）电取暖器工作于高档时，S1、S2的断开或闭合情况是怎样的此时电路的干路电流和电功率多大 3、小灯泡L标有“6V 6W”字样，R2＝3Ω，当S1、S2都闭合时，电流表示数为，这时小灯泡L正常发光，求： (1)电源电压U; (2)电阻R1的阻值; (3)当S1、S2都断开时，小灯泡L消耗的功率. 4、电源电压u＝, R 为保护电阻，L 为标有“6 V 3w”的小灯泡，电流表量程为0～，电压表量程为0～3v 。闭合开关S 后，要求灯L两端的电压不超过额定电压，且两电表的示数 均不超过各自的量程，则滑动变阻器允许接入电路的最大阻值为。 5、L是标有“6V 3W“的电灯，电压是8伏特的电源求：电阻R和滑动变阻器RW的阻值各是多大时，才能使滑动变阻器的滑片P无论在什么位置上，加在电灯两端的电压都不超过3～6伏特的范围。 6、有两个阻值分别为20Ω、30Ω的电阻在电路中，请你任意补充一个条件，提出问题，然后解答。(至少选择两种解。法，但要求每次补充不同条件，提出不同的问题) 答案： (1)补充条件：电源电压为12 V。求电路中的电流。（2)补充条件：20 Ω的电阻的功率为3．2 W，求30 Ω的电阻的功率。 7、闭合开关后，用电器R1、R2均能正常工作。已知R1的额定功率为1．5 W，电流表A1的示数为0．5 A，电流表A2的示数为1．5 A。根据以上所给条件，逐一列式计算出与该电路有关的物理量。 8、“220 V 500 W”的小电炉子接在家庭电路中使用，求： 最新中考物理电功率专题 一、电功率选择题 1．如图的电路，电源电压保持不变，R为定值电阻。下列说法正确的是（） A. 开关闭合前，电压表和电流表均无示数 B. 开关闭合后，滑片P向右移动的过程中，电压表的示数变小 C. 开关闭合后，滑片P向右移动的过程中，R的功率变大 D. 开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值变小 【答案】 B 【解析】【解答】解：（1）开关闭合前，电路处于开路状态，则电流表没有示数；但电压表的两个接线柱通过变阻器与电源的正负极相连通，此时电压表测量电源电压，所以电压表有示数；A不符合题意；（2）开关闭合后，定值电阻R与滑动变阻器串联，电流表A测电路中的电流，电压表测定值电阻R两端的电压； 滑片P向右移动的过程中，变阻器接入电路中的电阻变大，总电阻变大， 由I= 可知，电路中的电流变小； 根据U=IR可知，定值电阻R两端的电压变小，即电压表的示数变小，B符合题意； 定值电阻两端的电压减小，电路中电流减小了，根据P=UI知，R的功率变小，C不符合题意； 由欧姆定律可知，电压表与电流表示数的比值为定值电阻的阻值，所以，电压表与电流表示数的比值不变，D不符合题意。 故答案为：B 【分析】结合电路图，理清元件的连接方式及电表的测量对象，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律、串联电路的特点即可分别判断；根据定值电阻两端的电压和电路的电流的变化，根据P=UI判断出R功率的变化；电压表与电流表示数的比值为定值电阻的阻值. 2．现有一个电压不变的电源，两个定值电R1、R2．先将这两个电阻以某种形式连接到电源上，R1消耗功率为P0；再将它们以另一种形式连接到该电源上，R1消耗功率为9P0．两种连接形式中均有电流通过R2，则先后两种连接形式中（） A. 两端的电压比为1：2 B. 两端的电压比为1：3 C. 消耗的功率比为1：9 D. 消耗的功率比为2：9 【答案】 B 初三物理电学计算题难题(答案) 1、（1）R2=U2/I2=1伏/0、1安=10欧（2）R1=U1/I1=5伏/0、1安=50欧当滑片移到最右端时，电路中的电流最大，R1消耗的电功率最大，即P1=U1I1= U2/ R1 =（6伏）2/50欧=0、72瓦（3）“100W2A”∵ R 1、R2串联，又要使R 1、R2两端的电压相等，根据串联电路分压的特点U1=U2=3伏R1=R2=50欧∴ 选择“100W2A”规格的滑动变阻器 2、（1）∵R1和R2 并联∴U电源=U1=U2=6伏（2） I1=U1/R1=6伏/15欧=0、4安电流表A1 示数 0、4安（3）∵当R2滑片在滑动过程中A1示数不变，仍为0、4安∴A1不会满刻度那么当A满刻度时应有2种可能：a、A读数为0、6安则 I2 =I-I1=0、6安-0、4安=0、2安 R2=U2/I2=6伏/0、2安=30欧b、A 读数为3安则 I2 =I-I1 =3安-0、4安= 2、6安〉2安会损坏滑动变阻器所以不能为3安。 3、（1）U＝U1＋U2＝4伏＋8伏＝12伏（2）R1＝U1/I＝ U1/I1＝4伏/1安＝4欧（3）若U′1＝U′2，则U′1＝U′2＝6伏I2′＝I1′＝U1′/R1＝6伏/4欧＝ 1、5安R2′＝U2′/I2′＝6伏/（ 1、5安）＝4欧若U′2＝5U′1，则U′1＝2伏，U′2＝10伏I2′＝I1′＝U1′/R1＝2伏/4欧＝0、5安R2′＝U2′/I2′＝10伏/（0、5安）＝20欧 4、（1）∵电路是并联电路，U= U1=U2 ； I= I1 +I2= 0、8A∴I2=I－I1=0、8A－0、5A=0、3AR2=U/I2=12V/0、3A=40Ω （2）∵I1不变，滑动变阻器允许通过的最大电流2A＜(3A－0、5A) ∴通过滑动变阻器的电流最多为 I2′=2AR2′=U/I2′=12V/2A=6Ω 5、(1) (2) R2=50欧时，电流表示数最小R最大=R1+R2=10欧+50欧=60欧(3)∵U=6伏，且V表选用大量程，∴V表不可能达到满刻度若A 表为0、6安，则U1=IR1=0、6安10欧=6伏>3伏，不可能V1表为满刻度时，U1=3伏 6、（1）I！＝0、3AI2＝I－I1＝0、5安－0、3安＝0、2安R2＝U/ I2＝12伏/0、2安＝60欧（2）电流表A1 的示数不变为0、3安I2′＝U/R2＝12伏/100欧＝0、12安I′＝I！＋I2′＝0、3安＋0、12安＝0、42安（3）I最大＝0、6AI2最大＝I最大－I1＝0、6安－0、3安＝0、3安R2最小＝U/ I2最大＝12伏 /0、3安＝40欧 7、略 一、初中物理电功率的综合计算问题 1．如图所示，电源两端电压恒定，闭合开关，灯泡L1比灯泡L2电阻大，则（） A．灯泡L1比L2的亮 B．电流表A1示数比A2的大 C．若L1灯丝烧断，L2两端电压变大 D．若L2灯丝烧断，电流表A示数变小 【来源】广东省广州市南沙区2017届中考物理一模试题 【答案】D 【解析】 【详解】 AB．由图可知，两只灯泡并联，两灯泡电压相等，灯泡L1比灯泡L2电阻大；由I=U/R可得，通过L1的电流小，即电流表A1示数比A2的小，U1=U2，由P实=UI可知，P实1 C ．小灯泡正常发光时，滑动变阻器消耗的电功率为0.75W D ．小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω 【来源】2019年辽宁省沈阳市皇姑区中考一模物理试题 【答案】ACD 【解析】 【详解】 A ．当滑动变阻器的滑片P 移至 B 端时，滑动变阻器的最大阻值接入电路，与灯泡串联，由图象甲可知，当电压表示数为L 1.5V U =，电路中的电流为0.3A I =，由欧姆定律 U I R = 可得，滑动变阻器两端的电压 0.3103滑滑A ΩV U IR ==?= 根据串联电路电压的特点可得，电源电压为 1.53 4.5L 滑V V V U U U =+=+= 故A 正确； B ．由图甲可知，当灯泡两端的电压3额V U =时，电路中的电流0.5A I '=，由P UI =可得，灯泡的额定功率 30.5 1.5额额V A W P U I '==?= 故B 错误； C ．小灯泡正常发光时，滑动变阻器两端的电压为 4.53 1.5滑 额V V V U U U '=-=-= 由P UI =可得，滑动变阻器消耗的功率 1.50.50.75滑 滑V A W P U I '''==?= 故C 正确； D ．由U R I = 可得，滑动变阻器接入电路的电阻 1.530.5滑滑V =ΩA U R I ''==' 故D 正确。 故选ACD 。 3．如图所示，电源电压保持不变，L 1上标有“1.2V ？W ”，L 2上标有“9V ？W ”。闭合开关S 1后，当开关S 接“1”，滑片P 在最左端时，电压表示数为5.4V ， L 1此时的实际功率是额定功率 1 4 ；当开关S 接2时，P 在中点，电压表示数为2V 。若将L 1和L 2串联后接在该电源上时，电路中电流为0.2A ，下面说法中正确的是（设灯丝电阻不随温度改变） （ ） 电功率经典计算题 1．如图45所示，灯炮L正常发光时，求：(1)通过灯泡的电流强度是多少？ (2)安培表示数是多少？ 2．如图46所示，电源电压为10伏，电灯L的电压为9伏特，它的电阻为12欧姆．安培表示数I=1.2安培，求： (1)电阻R1是多少欧姆？ (2)若将R1换成36欧姆的电阻R2，然后调节变阻器使安培表示数变为I＇=0.8安培，这 时电灯上的电流强度是多少？ 3．在图47所示的电路中，AB是滑动变阻器，P是滑片，小灯泡L上标有“2.5V 1W”字样，电源电压为4.5伏特，电路中串接一只量程为0～0.6安培的电流表。 (1)当K1、K2都打开时，滑片P应在滑动变阻器的哪一端？(2)当闭合K1，调节滑动变阻 器，使电流表中的读数多大时，小灯泡才能正常发光？这时滑动变阻器的阻值是多少 (3)若此时将开关K2闭合，问通过电流表的电流会不会超过量程？ 4．现有两个小灯泡A和B。A灯标有“6V 1.2w”的字样，B灯标有“12V 6W”字样，试求：(1)两个小灯泡的额定电流；(2)如果把它们串联起来，为了使其中一个灯泡能够持续地正常发光，加在串联灯泡两端的总电压不得超过多少伏特？（设灯丝的电阻不随温度变化） 5．如图48所示，L为标为“3V 0.15W”的一只灯泡，R的阻值为120欧姆。 (1)当开关K2闭合，K1断开时，L恰好正常发光，此时安培表和伏特表的示数各是多少？(2)当开关K1闭合，K2断开时，安培表和伏特表的示数各是多少？ 6．图49中的A是标有“24V 60W”的用电器，E是电压为32伏特电源，K是电键，B是滑动变阻器，若确保用电器正常工作，请在图中把电路连接起来，并求出滑动变阻器B中通过电流的那段电阻值和它消耗的电功率。 【物理】上海市中考物理电功率专项检测试卷（含答案解析） 一、选择题 1．如图所示电路，电源电压为3V，灯标有“6V6W”，灯标有“3V3W”，下列有关说法正确的是（） A. 断开，接可以正常发光 B. 断开，接实际功率为3W C. 断开，接更亮 D. 闭合，接更亮 【答案】D 【解析】【解答】两灯的电阻分别为：， 。 A. 断开，接单独接入电路工作，电耗为3V，灯的额定电压为6V，所以不能正常工作，A不符合题意； B. 断开，接两灯串联，电路总电阻大于任一个灯的电阻，而L2灯在3V电压时为3W，所以串联总功率小于3W，，所以L2的实际功率不可能为3W，B不符合题意； C. 断开，接两灯串联时，电流相等，根据，电阻大的功率大，所以L1的功率大，更亮一些，C不符合题意； D. 闭合，接此时两灯并联在3V电源上，根据知，电压相等时，电阻越小，功率越大，所以L2的功率大，更亮，D符合题意。 故答案为：D。 【分析】当U > U0时，则P > P0；灯很亮，易烧坏. 当U < U0时，则P < P0；灯很暗， 当U = U0时，则P = P0；正常发光. 2．如图所示，滑动变阻器的滑片P处于中间位置，闭合开关S，两个灯泡均能发光（假设灯丝电阻不变），此时，将滑动变阻器的滑片P向右移动，则（） A. L1和L2都变亮 B. L1变暗，L2变亮 C. L1变亮，L2变暗 D. L1和L2都 变暗 【答案】 B 【解析】【解答】解：由电路图可知，灯泡L2与滑动变阻器R并联后再与灯泡L1串联， 将滑动变阻器的滑片P向右移动，滑动变阻器接入电路中的电阻变大，并联部分的电阻变大，电路的总电阻变大， 由I＝可知，干路中的电流变小， 由U＝IR可知，L1两端的电压变小， 因灯泡的亮暗取决于实际功率的大小， 所以，由P＝UI可知，灯泡L1的实际功率变小，L1的亮度变暗，AC不符合题意； 因串联电路中总电压等于各分电压之和， 所以，并联部分的电压变大， 因并联电路中各支路两端的电压相等， 所以，灯泡L2两端的电压变大， 由P＝可知，L2的实际功率变大，亮度变亮，B符合题意、D不符合题意。 故答案为：B。 【分析】结合电路图，理清元件的连接方式，根据滑片的移动可知接入电路中电阻的变化 和并联部分电阻的变化以及总电阻的变化，根据欧姆定律I＝可知电路中电流的变化和L1两端的电压变化情况，根据P=UI可知L1实际功率的变化，进一步判断其亮暗的变化；根 据串联电路的电压特点可知并联部分电压的变化，根据并联电路的电压特点和P=可知L2实际功率的变化，进一步判断其亮暗的变化. 3．如图是探究“电流通过导体时产生热的多少跟什么因素有关”的实验装置．通电前，A、B 两个U型管内的液面相平，通电一定时间后，通过R1、R2的电流分别为I1、I2，则（） A. I1=I2， A管中的液面较低 B. I1=I2， A管中的液面较高 C. I1＞I2， A管中的液面较低 D. I1＞I2， A管中的液面较高 【答案】D 【解析】【解答】解：由图可知，右侧两电阻丝并联后与左侧电阻丝串联， 并联电路中干路电流等于各支路电流之和，所以I1＞I2，故AB错误； 由Q=I2Rt可知，通电时间相同时，I1＞I2， R1=R2=5Ω，所以左侧电阻产生的热量较多， 1 甲 乙 电功率计算精选典型题综合 1、 如图甲电路所示，电源电压为9V 且保持不变， 小灯炮标有 “6V 6W ”的字样，小灯泡的电流随电压的变化曲线如图乙。 求：（1）小灯炮正常发光时电阻为多少欧? （2）当电流表的示数为0.7A 时，小灯泡的电功率为多少瓦? （3）当电压表的示数为2V 时，整个电路10s 内消耗的电能是多少焦？ 解：1）R L =U L 2/P L =(6V)2/6W=6Ω 2)P 实=U 实×I 实=3V ×0.7A=2.1W 3)电压表示数为2V 时，由图可知此时电路中的电流为0.5A,则： W=UTt=9V ×0.5A ×10s=45J 2、如图l5所示的电路图中，R 1=30Ω，R 2=20Ω，电源电压不变。(设小灯泡的电阻不变) (1)当S 1、S 2都闭合时，电流电A1的示数为0.5 A ，小灯泡恰好正常发光，求电源电压。 (2)当S 1、S 2都断开时，电流表A2的示数为0.2A ，求小灯泡的电阻和实际功率。 (3)小灯泡的额定功率是多少? 解：(1)当S 1、S 2都闭合时，R 1被短路，R 2与L 并联 U=U L =U 2=I 1R 2=0.5A ×20Ω=10V (2)当S 1、S 2都断开时，R 1与L 串联 Ω=Ω?===20A 2.030A 2.0-V 10I R I -U I R 2122”L L U 小灯泡的实际功率为：P L =I 2U L ”=0.2A ×4V=0.8W (3)小灯泡的额定功率是：W 520V)10R U P 2L 2L =Ω==（ 3、如图所示，电热水器有加热和保温两种状态(由机内温控开关S 2自动控制)，其铭牌技术参数如表中所示。 (1)开关S 1、S 2均闭合时，热水器处 于哪种工作状态?电阻 R 1、R 2的阻值分别是多少? (2)利用原有电路元件，设计出另一种能够实现加热和保温两种工作状态的实用电路(由机内温控开关S 2自动控制)。画出设计的电路图，算出加热时的总功率。 解：(1)开关S 1、S 2均闭合时，热水器处于加热状态 R 1的阻值为：R 1=U 2/P 1=(220V)2/55W=880Ω 电路中的总电阻为：R 总=U 2/P 1总=(220V)2/605W =80Ω R 2的电阻为：1/R 2=1/R 总－1/R 1=1/80Ω－1/880Ω=1/88Ω ∴R 2=88Ω (2)电路图如右图 开关S 和S 1闭合时，电热水器处于加热状态，此时R 1被短路，只有R 2接入电路中此时加热的总功率为：P=U 2/R 2 =(220V)2/88Ω=550W 4、一只“220V 100W ”的灯泡，接在照明电路中，则 (1)正常发光时，通过灯泡的电流多大 ( 计算结果保留两位小数 ) ？ (2)正常发光时，通电 1min 灯泡消耗的电能是多少？ (3)若用输电线把该灯泡由电源处引到某工地时，发现灯泡亮度较暗，测得灯泡实际功率只有 R 1 R 2 初中物理电功率经典计算题100个（前50） 1、一根阻值为20Ω的电炉丝做成电热器，接上10V电源能正常工作；用这个电热器与一个小灯泡串联接人该电源时，电热器消耗的功率是其额定功率的0.64倍。求： (1)电热器正常工作的电流和额定功率； (2)小灯泡的电阻值。 2、用R1=121Ω、R2=60.5Ω的两根电阻丝，两个开关（S1、S2）设计有低、中、高三档不同的电功率的取暖器，简化如图求： （1）取暖器工作于低档时，S1、S2的断开或闭合情况是怎样的？此时电路的电流和电功率各多大？ （2）电取暖器工作于高档时，S1、S2的断开或闭合情况是怎样的？此时电路的干路电流和电功率多大？ 3、小灯泡L标有“6V 6W”字样，R2＝3Ω，当S1、S2都闭合时，电流表示数为1.2A，这时小灯泡L正常发光，求： (1)电源电压U ; (2)电阻R1的阻值 ; (3)当S1、S2都断开时，小灯泡L消耗的功率. 4、电源电压u＝7.5v , R 为保护电阻，L 为标有“6 V 3w”的小灯泡，电流表量程为0～0.6A ，电压表量程为0～3v 。闭合开关S 后，要求灯L两端的电压不超过额定电压，且两电表的示数均不超过各自的量程，则滑动变阻器允许接入电路的最大阻值为。 5、L是标有“6V 3W“的电灯，电压是8伏特的电源求：电阻R和滑动变阻器RW的阻值各是多大时，才能使滑动变阻器的滑片P无论在什么位置上，加在电灯两端的电压都不超过3～6伏特的围。 6、有两个阻值分别为20Ω、30Ω的电阻在电路中，请你任意补充一个条件，提出问题，然后解答。(至少选择两种解。法，但要求每次补充不同条件，提出不同的问题) 答案： (1)补充条件：电源电压为12 V。求电路中的电流。（2)补充条件：20 Ω的电阻的功率为3．2 W，求30 Ω的电阻的功率。 7、闭合开关后，用电器R1、R2均能正常工作。已知R1的额定功率为1．5 W，电流表A1的示数为0．5 A，电流表A2的示数为1．5 A。根据以上所给条件，逐一列式计算出与该电路有关的物理量。 8、“220 V 500 W”的小电炉子接在家庭电路中使用，求： (1)半个小时它能放出多少焦耳的热量? (2)你还能算出该电炉子的哪些物理量?请任意选择两个计算出来。 9、接在家庭电路上的一盏灯，在10 min消耗的电能是2.4×104 J.求这盏灯的电功率和通过灯丝的电流. 10、一个额定电压为2.5 V的小灯泡，正常发光时通过灯丝的电流为0.2 A，求 （1）小灯泡的额定功率； （2）小灯泡发光时的灯丝电阻； （3）通电1 min小灯泡消耗多少电能？ 11、小林家中的电能表5月18日的示数是0165.8,到6月18日时电能表的示数是0231.6,如果他家所在地区的电价是0.49元/度，请你帮他计算出他家这个月的电费是多少？ 12、电阻R1和R2并联后，接到6V的电源上.若开关闭合后，电流表A1、A的示数分别为 0.1 A和0.3 A.求： (1)电阻R1的阻值；(2)通过电阻R2的电流；(3)电阻R1的发热功率？ （物理）中考物理电功率专项综合练习题（含答案） 一、选择题 1．如图甲所示,电源电压保持不变,小灯泡上标有“4V"字样,电流表的量程为0~0．6A图乙是小灯泡的电流随其电压变化的图象。滑动变阻器R1的最大阻值为20Ω,定值电阻R2的阻值为10Ω．当闭合S和S2,断开S1,滑片移到中点时,小灯泡L恰好正常发光，则下列说法正确的是（） A. 电源电压为5V B. 闭合S和S2,断开S1,滑片移到中点时,用一个“4V0．5W的灯泡L’替换L,则将正常发光 C. 闭合S和S2,断开S1,当小灯泡的功率为0．8W时,滑动变阻器的阻值是17．5Ω D. 闭合S和S1,断开S2,为保证电路安全,电阻R2的最大功率为8．1W 【答案】 C 【解析】【解答】A.根据乙图可知，小灯泡的额定电压为4V时电流为0.5A，那么电源电压 为：U总=U L+U变=4V+0.5A××20Ω=9V，故A错误； B.“4V0.5W”灯泡电阻为：；原来灯泡的电阻；当闭合S和S2，断开S1，滑片移到中点时，变阻器的阻值不变，而灯泡电阻变大，那么它两端的电压肯定大于4V，因此它不能正常发光，故B错误； C.当闭合S和S2，断开S1，根据乙图可知，当灯泡的功率为0.8W时，灯泡的电压为2V，电流为0.4A；那么变阻器的电压为：U变=U总-UL=9V-2V=7V，变阻器的电阻为： ，故C正确； D.闭合S和S1,断开S2，变阻器和R2串联，当变阻器的阻值为0时，电流为： ，而电流表的量程是0.6A，因此通过电阻R2的最大电流为0.6A；它的最大电功率为：P2=I22R2=（0.6A）2×10Ω=3.6W，故D错误。 故选C。 【分析】（1）根据乙图得到灯泡正常发光时电压和；当闭合S和S2，断开S1，滑片移到中点时，变阻器与灯泡串联，根据公式U总=U L+U变计算电源电压； （2）在串联电路中，电压的分配与电阻成正比，判断替换灯泡后的电压是否为4V即可；（3）根据乙图判断灯泡功率为0.8W时灯泡的电压和电流，然后根据欧姆定律计算变阻器 初三物理电功率专项测试卷（含答案） 一、选择题 1．如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关S由闭合到断开，电路中（） A. L1变亮，电压表示数变小 B. L1变暗，电流表示数变大 C. L2亮起来，电压表示数变大 D. L2亮起来，电流表示数变小 【答案】 D 【解析】【解答】解：开关S闭合时，电路为灯泡L1的简单电路，电压表测电源的电压，电流表测电路中的电流；当开关S断开时，灯泡L1和L2串联，灯泡L2亮起来，电压表测灯泡L1两端的电压，电流表测电路中的电流；因串联电路中总电阻等于各分电阻之和，所 以，电路中的总电阻变大，由I= 可知，电路中的电流变小，即电流表的示数变小，D符合题意；由U=IR可知，灯泡L1两端的电压变小，即电压表的示数变小，C不符合题意；因P=UI，且灯泡的亮暗取决于实际功率的大小，所以，灯泡L1的实际功率变小，灯泡L1变暗，A、B不符合题意。 故答案为：D。 【分析】结合电路图，理清开关处于不同状态时元件的连接方式及电表的测量对象，首先 判断出电路中电阻的变化，根据欧姆定律I= 判断出电路中的电流的变化和灯泡L1两端的电压的变化，即电压表的示数的变化，根据P=UI可知灯泡实际功率的变化，进一步根据灯泡的亮暗取决于实际功率的大小可知亮暗的变化. 2．如图所示，电源电压恒定不变。闭合开关后，滑动变阻器的滑片P由b端移到某点c的过程中，电压表的示数由4V变为3V，电流表的示数由0.2A变为0.3A，由此可知（） A. 电源电压为7V B. R1的阻值为20Ω C. 电路消耗的最小功率为1.2W D. 滑片P在b端时，10秒内R1产生的热量为12J 【答案】 C 【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。（1）由“闭合开关后，滑动变阻器的滑片P由B端移到某点C的过程中，电压表的示数由4V变为3V，电流表的示数由0.2A变为0.3A，”可知，R2两端电压为4V，ac两端电压Uac=3V， 当滑动变阻器的滑片P在b端时，电流I=0.2A，当滑片P由b端移到某点c时，电流 I=0.3A，设电源电压为U，则，解得R1=10Ω，U=6V，AB不符合题意；（2）滑动变阻器滑片P在b端时，R1与R2串联，由P=UI可得，电路消耗的最小功率P=UI=6V×0.2A=1.2W，C符合题意；（3）滑片P在b端时，根据串联电路的电压特点可得，R1两端电压U1=U-U2=6V-4V=2V，10秒内R1产生的热量Q=W=U1It=2V×0.2A×10S=4J，D不符合题意。 故答案为：C。 【分析】结合电路图，理清元件的连接方式及电表的测量对象，根据串联电路的电压特点，应用欧姆定律求出R1的阻值和电源电压；滑动变阻器滑片P在b端时，此时电路中的电阻值最大，利用P=UI可求得最小功率，此时，根据串联电路的电压特点可求得R1两端电压，再利用Q=W=UIt可求得R1产生的热量. 3．如图，电源电压恒为4.5V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”，灯泡上标有“2.5V 1.25W”（不考虑灯丝电阻变化），滑动变阻器R的规格为“20Ω1A”。闭合开关，在保证电路安全的情况下，移动滑片P的过程中（） A. 电流表的示数最大为0.6A B. 灯泡消耗的最小功率为0.12W C. 电路消耗的最大电功率为2.7W D. 滑动变阻器接入电路的最小电阻为4Ω。【答案】D 【解析】【解答】由电路图知道，灯泡与滑动变阻器R串联，电压表测灯泡两端的电压，电流表测电路中的电流；由于灯泡上标有“2.5V1.25W”，所以由P=UI知道，灯泡的额定电流是：I L =P L/U L=1.25W2.5V=0.5A，即电路的最大电流是0.5A，A不符合题意；因为串联电路中各处的电流相等，当电路中的最大电流I大=0.5A，此时滑动变阻器接入电路中的电阻最小，电路消耗的总功率最大，且电路消耗的最大总功率是：P大=UI大=4.5V×0.5A=2.25W，C不符合题意；由I=U/R知道，灯泡的电阻和滑动变阻器接入电路中的最小阻值分别是：R L =U L/I L=2.5V/0.5A=5Ω，R总=（U-U L）/I大=（4.5V-2.5V）/0.5A=4Ω，D符合题意；当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，灯泡消耗的电功率最小，因串联电路中电功率经典练习题(附标准答案)
