目录
圆管涵施工方案
一、工程概况 (1)
二、编制依据 (1)
三、圆管涵施工工艺 (1)
四、施工注意事项及质量保证体系 (4)
五、安全管理 (6)
六、文明施工 (6)
.
.
圆管涵施工方案
一、工程概况
本标段起点位于苏洼龙隧道下游洞口与现有竹茨公路（XV07 线）交叉处（桩号
K42+126.281），沿苏哇龙乡靠金沙江一侧新建，过苏哇龙乡后沿原有道路并结合施工场
地布置、施工交通布置，终点为苏洼龙水电站永久大桥下游约550m（桩号 K44+719.162）。本合同段有 2 座新增设的单排圆管涵： K42+317 处是一座 1- Φ1.00m 混凝土圆管涵，该涵
洞是为了排泄灌溉农田积水所设，交角90°，涵洞进口为边沟跌水井，出口为八字墙；
K42+870 处是一座1- Φ0.5m 钢筋混凝土圆管涵，该涵洞是为了排泄灌溉农田积水所设，
交角90 °，K42+317 、 K42+870 处为单排圆管涵，另有7 座变更后的双排圆管涵：
（K43+256.889、K43+380.000 、K43+580.000 、K43+799.877 、K43+896.058 、K44+510.000、K44+568.204）处均为2- Φ1.00m 混凝土双排圆管涵，该涵洞是为了排泄灌溉农田积水所
设，交角 90°，涵洞进口为边沟跌水井，出口为八字墙，本施工方案仅适用于G2151 号公路段。
二、编制依据
1.《公路工程技术标准》 JTG B01—2014
2.《公路桥涵设计通用规范》 JTG D60-2015
3.《公路圬工桥涵设计规范》 JTG D61—2005
4. 《公路桥涵地基与基础设计规范》JTG D63—2007
5.《公路涵洞设计细则》 JTG/T D65— 04—2007
6.《公路桥涵施工技术规范》 JTG/T F50-2011
三、圆管涵施工工艺
1、工艺流程图：
测量放样挖基础基底夯实
铺砂砾垫层
.
分层夯实分层换填碎石土
浇筑管基砼圆管安放管缝处理
回填涂防水层护管砼浇筑
2、基坑换填开挖：管涵基础采用挖掘机按放样边线开挖，成型后应保证混凝土管
涵基础宽度两边各加0.5M 施工作业空间，管涵基坑深度均小于 3 米故将放坡坡比确定
为1： 0.33，不做支护处理。本合同段（ K42+317 、K42+870）单排圆管涵施工因地基软土较多，均采取软土地基换填 1.5M 砂砾石土，处理流程如下：处理地基表面→检验砂砾石土质量→分层铺筑砂砾石土→洒水→夯实或碾压→找平、验收，待基底填筑到
圆管涵底面标高 20~30cm 时停止用机械填筑，改用人工填筑剩余砂砾石土找平，并且要保证基底的施工宽度，夯实基底。剩余 7 道双排圆管涵因地质条件较好无需换填砂
砾石土，开挖后如地质条件和设计不相符，承载力满足不了设计要求，则需要报请监
理工程师，根据四方现场处理方案进行处理，处理合格后即可进行下一步工序。具体
处理措施：管涵基础底软弱层土层厚度小于 3 米可采用浅层换填法处理，换填材料可选用级配碎石、粗砂砾；若管涵基础底地基软弱层厚度大于 3 米需根据现场勘查结果与设计代表、业主协商重新考虑方案。
3、铺设垫层：基坑检查合格后，即可进行圆涵基础施工，先在基底用砂砾进行封
底找平，再在砂砾底面上用全站仪放样出涵洞轴线，定出立模边线和每个沉降缝位置。
模板除锈后进行刷油处理，以利于脱模。模板后加设钢管支撑，支撑应结实牢固，保
证浇筑砼时模板不变形不跑模。测量模板顶标高，确定砼顶面位置并在模板上做好明
显的标记，双排式圆管涵基础垫层铺设0.5M，过程中严格控制标高。
4、浇注基础砼：单排式圆管涵管基为C20 砼，砼管基分两次浇筑，第一次浇筑圆管底部以下部分，待圆管涵安装并做好接头及沉降缝位置后，再浇筑以上部分，浇筑
时在圆管内放置一排砂袋，防治浇筑砼过程中圆管上浮。砼采用搅拌站集中搅拌，从
搅拌站用砼专用泵车运至施工现场，砼应拌和均匀、颜色一致，不得有离析和泌水现
象。严格控制砼拌和时间和入模后的振动时间，振捣采用插入式振动器，振捣时注意
振动器不能碰撞模板，振动时间和次数依照砼密实来调整，密实的砼标准为砼不再下
沉，无气泡上升，表面泛浆。砼浇注时，须注意砼自由倾落高度不宜超过 2 米，以防止砼出现离析现象，高度超过 2 米时，应用串筒或溜槽等设施下落，根据现场地形情况，运用溜槽。砼浇筑应连续进行，因故必须间断时，其间断时间应小于前层砼的初
凝时间。施工过程中，必须密切注意砼是否由板缝及钢模底流出，并及时调整模板封
堵缝隙。浇筑过程中，由专职试验员在工地当场制作足够数量的砼试件，并及时拆模
送标养室养生。砼灌筑完成初凝后用土工布覆盖，以保证砼表面湿润，基础砼达到一
定强度后拆模，并洒水养生。
5、基础砼浇筑完成后，重新放出涵洞中心及边线，复测标高，规划出每节涵管的
吊放位置和沉降缝位置，人工开凿沉降缝并在缝中灌满砂子。待基础砼达到设计强度
的 70%以上时，方可吊放涵管。
6、安装涵管：安装管节前对管节逐个检查，确认合格后方可使用。用人工配合吊
车施工，调整好管节的位置及标高，管节下铺设2-3cm 厚的高标高号砂浆，管节必须放稳、垫实，管道内不得遗留泥土等杂物。
7、管节接缝处理：管节接缝处用1：3 水泥砂浆填充，管内用砂浆抹平，管外做管带，其上和管身部需涂沥青两层。
8、沉降缝处理：圆管涵管节间的缝隙用沥青麻絮填塞，外面用涂满热沥青的油毛
毡包裹三道。涵身每4～6 米设置一道沉降缝，沉降缝贯穿整个断面，沉降缝中用沥青
麻絮填塞，灌以热沥青，以防止渗水浸泡基础。
9、双排式圆管涵管涵顶面采用回填0.5M 厚的中、粗砂，回填过程中应注意回填
密实不留缝隙。
10、管涵护臂：在管节接头和沉降缝防水处理完成后可以施做护涵混凝土。护涵
采用 C20 混凝土，由混凝土罐车从拌合站运输到现场浇注。浇注前应检查混凝土的和易性，避免出现离析的情况。
11、洞口工程：进出水口墙身浆砌片石必须分层砌筑，浆砌片石基础第一层必须
做浆砌筑，应按图纸所示，采用污工结构修筑，浆砌砌块跌水及八字墙结构尺寸和位
置砌石尺寸和位置的允许偏差，不应超过《砌体工程施工质量验收规范》 GB50203-2002中的规定。进出水口的沟订整理顺直，使上下游水流稳定畅通。跌水井，八字墙应按
图纸或监理工程师的指示进行施工，人工铺筑洞口的浆砌片石。砌筑时要挂线施工，
以保证线形平顺、圆滑。
12、管涵回填：经检验证实圆管涵安装及接缝符合要求，并其砌体砂浆或混凝土
强度达到设计强度的75%，方可进行回填作业。回填土按有关规范规定进行。管涵顶上回填 0.5m 砂或碎石后进行路基填土，涵身两侧回填范围为：单管涵基底宽为 3 倍圆管直径、双管涵基底宽为 4 倍圆管直径，顺线路方向坡度为1：1，同时按水平分层，对称地按照图纸要求进行压实度填筑、夯（压）实。用机械填土时，除应按照上述规定
办理外，管涵顶上填土厚度必须大于0.5～ 1.0m 时，才允许机械能过。砼达到规定的设计强度的 75%后开始回填，分层填筑在 0～100cm 的填筑层内只能用人工配合分层填筑，人工夯实。在回填至100cm 以上才能使用机械压实。涵顶填土高度大于2m 时，视地基情况，按有关规定设置预拱度。
四、施工注意事项及质量保证体系
1、现场施工技术人员必须依照设计图纸绘制施工图，以指导现场施工。
2、施工过程中，现场施工技术人员应随时用经纬仪检查涵身轴线，及用水准仪检
测各施工部位标高。
3、混凝土浇筑时，现场试验人员必须督促施工人员严格执行配合比。试块取样采取随机取样法。
4、施工时应做好排水工作，严禁砼在终凝前被水浸泡。
质量保证体系框图
质量领导
小组成员：
项目经理
生产副经理
组
总工程师
织
工程部长
保
质检工程师
证
试验工程师质机械部
长物资部长安质部
工程部
测量队
试验室
物资部
机械部
进行日常质量管理，负责组织协调督促、检查和
综合各部门各级质量活动并进行质量反馈。
组织技术交流和落实，确保按计划保质保量完
成任务，并进行图纸会审，编制施工计划，组
织隐检、预检和验收。
配合搞好工程控制测量和复测，保证施工测
量精度。
做好材料进场的验收和抽检，负责现场试验
工作。
提供合格材料及构件并提供质量证明，搞好
材料的限额发放管理。
实行以管好、用好、维修好机械设备为中心的质
量责任制，做好设备检查鉴定，填好运行记录。
量
保
证
体制
度系保
证
施工保证
工序质保
质量检验
合同部
办公室
材料构件设备核验
工序质量检验
分项工程质量检验
单位工程质量检验
依据质量状况，进行资金发放，有权不发放
不合格工程的有关资金。
以“百年大计，质量为本”为中心开展教育活动。
开展 QC 小组管理活动
办公室定期组织开展有针对性的质量教育活
动并组织考核
每月底组织工程质量检查评比
不定期进行质量评定分析会
达
工程工程到
质量质量目
检验评定的
.
五、安全管理
（1）安全目标
本标段安全生产工作坚持“安全第一，预防为主”的方针，实行专管与群管相结合，加强预测和预控，做到安全生产，文明施工，实现“人员无重伤以上事故，无重大机械设备事故，无火灾事故”、“员工因工死亡率控制在 0，重伤率控制在0.5‰以下，轻伤频率控制在2‰以下”的安全生产目标。对业主制定的针对安全进行考核处罚的规定无条件执行。
（2）安全保证体系
在本工程施工过程中，成立强有力的领导班子，建立健全安全保证体系，领导挂帅，全员参加，专职安全员具体负责，组织实施对该项目的安全管理，把对施工安全和人员健康作为承包人的重要职责，根据工程特点，建立安全岗位责任制，逐级签订安全生产承包责任状，明确分工，责任到人。确保施工安全贯穿施工全过程。
施工时成立工地安全委员会，专职检查工地的施工安全，定期或不定期召开安全生产会议，开展安全检查评比活动，研究安全生产工作，发现问题及时解决，制定好安全规划，加强安全生产教育，提高安全意识，把不安全的隐患消灭在萌芽状态之中。
（3）安全保证措施
1）、所有在作业面上的人员必须佩戴安全帽，并配备各种安全设施及个人劳保品，2）、在施工场地树立醒目的安全标志牌。
六、文明施工
（1）为了展现公路管理者和建设者的精神风貌，宣传公路建设的重要意义，结合公司文化识别系统及管理处文明施工的要求，制作专门的标识牌，设置明显的安全、
.
文明警示牌。
（2）道路和场地
施工区内道路通畅、平坦、整洁，不乱堆乱放，无散落物；构造物周围应浇筑混凝土散水坡，四周保持清洁；场地平整无积水，无散落的杂物；场地排水系统畅通。材料统一安排、堆放整齐，对钢材采取底部垫高顶部加覆盖的措施，使工地现场呈现出井然有序的场面，做到每种材料都要有标志牌。
文峰国际生态养老健康城场地平整排水管道工程 钢筋混凝土排水管专项施工方案 编制：__________________ 复核：__________________ 审批: __________________ 兴隆路桥建设有限公司 文峰国际生态养老健康城场地平整排水管道工程项目部 2015年7月
一、工程概况 本排水工程为文峰国际生态养老健康城场地平整排水管道工程，此项目是解决地块回填的临时性排水工程，采用管径DN2000mm钢筋混凝土雨水管起点接通贵惠大道K1+720处已建成DN2000过街雨水涵管，终点接入涟江。根据核算，该段管涵汇水面积为96.3ha，重现期P=3年雨水量为17.9m3/s,DN2000mm雨水管能满足重现期P=3雨水量。该处涵管属于区域涝防治，根据《室外排水规》（GB50014-2006）2014版应采用20~30年重现期。为避免该区域遭遇涝灾害，造成损失，启动永久性排水涵洞建设，永久性涵洞设计标准采用20~30年重现期。 二、设计依据 1、设计合同及委托书 2、室外排水设计规（GB50014-2006）2014版 三、设计标准 1、雨水系统设计重现期：P=3年； 2、径流系数：本设计取综合径流系数，径流系数取0.4； 3、雨量公式：采用设计手册上之临近地区市的暴雨强度公式。 四、施工部署 1、组织机构
为确保优质、高速、安全、文明地完成本工程建设，我公司本着科学管理，精干高效、结构合理的原则，已选派了具有开拓进取精神、施工经验丰富、态度诚恳、勤奋实干、科学务实的工程技术人员和管理人员组建了项目管理班子和管理机构。根据本工程的特点，从已组建的项目管理机构中指派工程师具体负责本工程的施工，其他各部门人员协助配合，以质量、安全、工期成本为中心。开展高效率的工作。 施工负责人外设质检员、施工员、安全员。在施工负责人的统一领导下，对质检员、施工员、材料员、安全员确定明确的职责、职权，既有明确分工，又要有机地协调配合，指导施工工人施工。工人需焊工、砼工、普工及操作员，钢筋在加工厂集中加工然后运输到工点，确保工程质量、工程进度和施工安全。 2、劳动力安排计划 根据该工程的特点，我项目部已组织了专门施工箱涵工程的劳务作业施工队,配置了普工20人、模板工20人、架子工15人、钢筋工15人、砼工8人、防水工2人。各工种紧密配合，具体分工如下： 普工：清理基槽土方，搬移材料、碎石垫层铺设、基槽回填，配合技术工种作业等。 模板工：支模前的放线，配模，支模及加固，拆模等。 架子工：施工脚手架及支撑、承重脚手架搭设等。 钢筋工：钢筋加工及半成品的运输，绑扎，保护层的控制等。 砼工：砼的浇筑入模，振捣，养护等（砼的搅拌运输由商品砼站集中组织供应）
圆管涵施工方案及施工工艺流程 圆管涵安装完成图圆管涵质量保证体系 圆管涵施工工艺流程图圆管涵安装图 一、工程概况:
K0+010涵为1-Φ0.6m钢筋混凝土圆管涵, 涵洞与路线成900交角, 涵洞长6m, 7.5号浆砌片块石一字墙洞头设计, 进口形式为跌水井, 出口形式为排水沟。管节为C30钢筋混凝土, 管身基础为C15片石混凝土, 基坑底采用小型设备夯实。 二、施工准备: 施工前做好以下准备工作: 1、材料进场及检验 砂、石、水泥、钢筋、石灰等材料已检验合格, 材料进场已满足开工需要。 2、对导线点和高程进行复测, 经确认无误后进行基础原地面清理放样, 打出护桩, 标出基坑轮廓线。 3、所需施工人员和机械已进场。 4、安全防护措施, 基坑防排水, 措施已制定并落实。 5、熟悉施工图纸, 编制了施工方案, 下达技术交底。
三、施工方案 1.涵洞所用管节在厂家集中预制, 现场吊装。 2.涵洞所需砼以及砂浆采用拌和机拌和。 四、施工方法: 1、基础开挖: 基础采用人工配合机械开挖, 用挖掘机按放出的开挖轮廓线从上而下开挖, 挖出的土用自卸汽车运走, 基底平面尺寸每边宽出结构边线50cm, 机械开挖至基底标高以上30cm厚时, 停止开挖, 向监理工程师报检, 待检验合格后, 人工修整边坡, 开挖剩余30cm 厚的基坑土方, 平整且夯实基底,然后向监理工程师报检,待地基承载力检验合格后,进行下一步施工。 2、基础施工: 1)基底处理
砂砾垫层回填前先将基顶整平夯实, 并控制基顶标高线, 根据回填砂砾中部和端部厚度不同, 分层进行填筑夯实, 砂砾采用质地坚硬的砂砾石, 不得含有植物、垃圾等杂质, 石子最大粒径不大于50mm, 含泥量不大于5%, 卵石粒径为5mm--60mm, 级配较好, 吸水率不大于5%, 施工前先做好砂砾石的配合比试验确定最佳含水量和分层铺设厚度, 每层全面均匀夯压4-5遍。 2)注意事项: ①铺筑前先行验基, 边坡必须保持稳定, 做好排水措施, 使基坑保持无水状态。 ②钉立标志桩控制填料厚度, 中部垫层底面根据设计要求在同一高程, 在中部和端部不同高度垫层交接处, 基坑底面应挖成阶梯或斜坡搭接, 并按先深后浅顺序进行垫层施工。 ③填毕后不能暴露过久, 及时进行圬工基础浇筑, 并及时回填基坑。 3)质量要求及验收:
施工组织设计 一、工程概况 B5标地形复杂，山大沟深，地质条件变化较大，挖方段边坡稳定性差，填方因填筑材料限制，其边坡较易冲刷，故整个标段设计排水及防护工程量较大，形式多样，施工难度大，工期紧，因此我部对排水及防护工程早做安排，计划近期开工，现就施工组织汇报如下： 二、施工准备 1、技术准备：设计图纸审核完成，结构尺寸、技术标准已确定，能保证图纸设计要求正确施工。碟型水沟用C30号砼及C15小石子砼，拱形护坡用C20机制砼、C20现浇砼、7.5#砂浆配合比已确定。全站仪、水准仪等测量仪器、试验仪器状态良好，可满足工程质量检测要求。 2、机械设备：工程所需机械设备已进场，并试运转正常，具体见进场设备报验单及附表。 3、原材料：进场数量见建筑材料报验单。 4、人员：拟投入施工管理人员4名，技术员4名，试验人员3名，负责工程施工的现场管理、技术、质量工作；技术工人40名，其他工人60名，辅助生产人员200名。 5、场地：（1）预制场：a、砼预制块衬砌拱预制，集中置于K256+500路基左侧预制场，预制场面积6000m2左右，距路基500m左右，交通方便，水电等基础设施完备，满足砼预制块的施工需要；b、
碟型排水沟砼预制场设于K250+800右侧，占地面积近6000 m2，其中室内硬化场地600 m2，可保证雨天正常施工，露天场地5000 m2以上，经碾压处理，满足砂石料堆放、机械安装、成品堆放要求；（2）现场：我部路坠施工、高填路堤施工的大部分已完成，现正在抓紧进行工程自检验收工作，近期报请验收，为防护及排水工程准备作业面。 三、施工进度计划：根据我部防护及排水工程量大，工期要求紧， 我部安排如下： 1、排水工程：一个预制场四个施工班组进行平行流水作业，（按目前图纸设计防护形式和数量） 预制场：从2004年11月10日开始预制，至2005年1月20日完成全部预制工作，日完成预制混凝土板2500块。 排水工程砌筑：浆砌排水沟数量约28万块，浆砌片石急流糟、边沟、排水沟4100 m3，计划四个工班从2004年12月1日开始陆续进场施工，2005年2月20日完工，具体任务划分如下：施工一队：K250+008-K260+008段C30号碟型边沟； 施工二队：K250+008-K254+517.32段内的砌石急流糟、边沟、截水沟； 施工三队：K254+517.32-K257+974.98段内的砌石急流糟、边沟、截水沟； 施工四队：K257+974.96-K260+008段内的砌石急流糟、边沟、截水沟；
圆管涵施工方案 一、工程概况 本标段为第三标段，设计起点K14+500位于现况XXXX东南侧山脚处，设计终点K15+719.173位于现况108一期工程终点处，线路沿现况山体北侧山脚处自西南向东北布线，与规划XXX七街平行，路线在终点前跨越现况XXXXX旧线。 标段全长1.219km，标段内设南村互通式立交（采用全棱形加环形匝道立交形式）。主线宽23.5m，匝道宽（双向双车道15m，单向单车道8m）本次施工内容为双孔圆管涵 二、编制依据 1、XXXXX改建工程第三标段施工图； 2、《公路工程技术标准》（JTG B01-2014） 3、《公路工程质量检验评定标准》(JTGF80-1-2004) 4、《公路工程施工安全技术规程》（JTJF90-2015） 5、现场勘察调查有关资料 三、施工组织及人员机械配置 1、施工组织机构：
2、施工组织人员安排： 3、机械及其他配置：（1）、主要机械设备表项目经理 质检部测量组工程部试验室机械部 自检报检 放样 高程测量 外业 内业资料 试验指标的 检测和控制 机械调配 维修
（2）、主要测量试验仪器设备表： 四、施工方案 1、施工准备 （1）、组织准备 根据圆管涵的工艺特点，施工顺序和工期要求组建相应的管理机构、专业施工队伍及专业施工班组。 （2）、技术准备 1）组织有关施工人员熟悉设计图纸、相关文件及资料，学习有关规范和规程，查对图纸是否齐全，有无遗漏、差错或相互矛盾之处，发现问题并做好记录，及时向设计单位提出。 2）根据业主提供的控制点及现场情况，编制测量方案，做好现场的测量控制网的加密，确保测量控制的精度，并保护好控制点。 3）做好技术培训和技术交底，编制施工工艺标准和保证措施，制定技术管理办法和实施细则。 （3）、施工临时设施准备
圆管涵施工技术方案集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#
东线高速公路陵水立交改建工程 圆管涵工程施工 一、工程概况 东线高速公路K190+陵水立交位于陵水县城西侧、在建的东环铁路陵水车站东侧，北距香水湾和南距文罗互通立交的距离分别为8.3km和7.8km。被交道路为国道海榆东线，高速公路上跨。陵水立交现状为简易型立交，变速车道、匝道技术指标低，不满足现行规范要求，本项目的实施是针对该情况将现状陵水立交改建为半苜蓿叶式互通立交。 二、沿线地形、地质及水文自然地理特征 1、地质水文： 互通区地貌单元属海成Ⅳ级阶地，微地貌单元进一步划分为坡地和地沟。地下水主要接受大气降水及地下水侧向补给，总体向下游排泄。勘察期间实测混合地下水位埋深为-2.5m，根据区域水文地质资料及附近水井调查，地下水位年变幅在-1.0m。本次勘察揭露的地层，表层为第四系全新统冲击土及第四系中更新统北海组海相沉积土，下伏晚白垩纪花岗闪长岩及其残积土。 2、气象：
项目所在地属热带季风岛屿性气候，气候温和，雨量充沛，年平均气温24℃，夏季长达9个月，春秋不分，长3个月，无冬天。夏季高温高湿，台风活动频繁，降水充沛，12－2月为春秋季，降水稀少，全年无霜日，日照充足，太阳辐射强。 三、施工准备： 施工前应先根据设计要求，对圆管涵进行定位放线，放出圆管涵具体位置，合理安排平面布置，应充分考虑施工期间的车辆通行情况和管线的施工方向之间的互相干扰。 根据规范要求，在充分了解工程的实际情况和选择合理经济的沟槽横断面。并充分考虑冬季和雨期的施工措施，编制施工组织设计报监理审批，着重以下几点： （1）挖、填方的土方平衡计算，做出合理安排，减少重复运输。 （2）进行施工现场的排水设计，并考虑排水和周边构筑物的影响。 （3）考虑具体投入的设备、数量、品种、人员等。 （4）土方开挖后弃土的堆放、运输以及可利用土的临时堆放点的布置等。 四、钢筋砼圆管涵施工

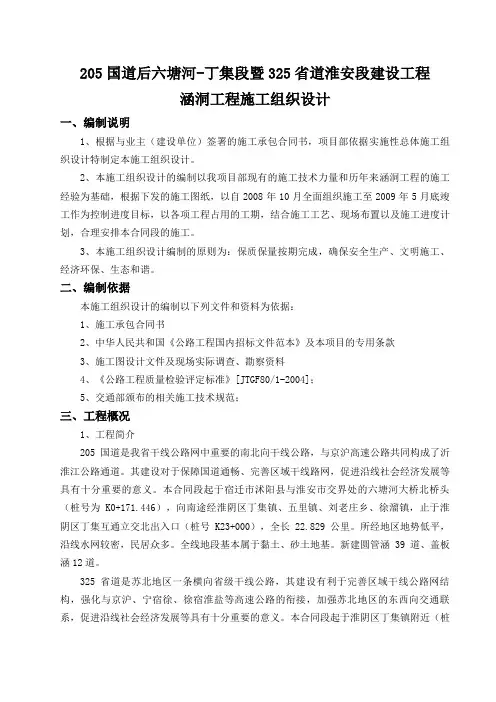

205国道后六塘河-丁集段暨325省道淮安段建设工 程 涵洞工程施工组织设计 一、编制说明 1、根据与业主（建设单位）签署的施工承包合同书，项目部依据实施性总体施工组织设计特制定本施工组织设计。 2、本施工组织设计的编制以我项目部现有的施工技术力量和历年来涵洞工程的施工经验为基础，根据下发的施工图纸，以自2008年10月全面组织施工至2009年5月底竣工作为控制进度目标，以各项工程占用的工期，结合施工工艺、现场布置以及施工进度计划，合理安排本合同段的施工。 3、本施工组织设计编制的原则为：保质保量按期完成，确保安全生产、文明施工、经济环保、生态和谐。 二、编制依据 本施工组织设计的编制以下列文件和资料为依据： 1、施工承包合同书 2、中华人民共和国《公路工程国内招标文件范本》及本项目的专用条款 3、施工图设计文件及现场实际调查、勘察资料 4、《公路工程质量检验评定标准》[JTGF80/1-2004]； 5、交通部颁布的相关施工技术规范； 三、工程概况 1、工程简介 205国道是我省干线公路网中重要的南北向干线公路，与京沪高速公路共同构成了沂淮江公路通道。其建设对于保障国道通畅、完善区域干线路网，促进沿线社会经济发展等具有十分重要的意义。本合同段起于宿迁市沭阳县与淮安市交界处的六塘河大桥北桥头（桩号为K0+171.446），向南途经淮阴区丁集镇、五里镇、刘老庄乡、徐溜镇，止于淮阴区丁集互通立交北出入口（桩号K23+000），全长22.829公里。所经地区地势低平，沿线水网较密，民居众多。全线地段基本属于黏土、砂土地基。新建圆管涵39道、盖板涵12道。 325省道是苏北地区一条横向省级干线公路，其建设有利于完善区域干线
