国标螺纹标准对照表

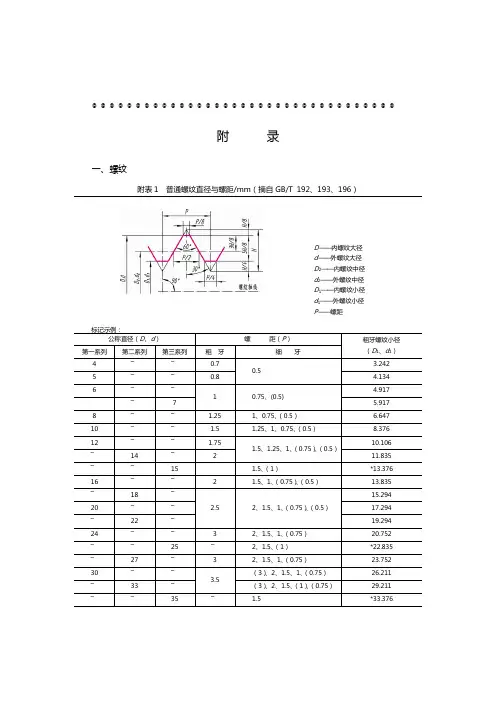

◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎附录一、螺纹附表1 普通螺纹直径与螺距/mm（摘自GB/T 192、193、196）D——内螺纹大径d——外螺纹大径D2——内螺纹中径d2——外螺纹中径D1——内螺纹小径d1——外螺纹小径P——螺距标记示例：公称直径（D、d）螺距（P）粗牙螺纹小径（D1、d1）第一系列第二系列第三系列粗牙细牙4 ――0.70.5 3.2425 ――0.8 4.1346 ――1 0.75、(0.5) 4.917―7 5.917 8 ―― 1.25 1、0.75、（0.5） 6.647 10 ―― 1.5 1.25、1、0.75、（0.5）8.37612 ―― 1.751.5、1.25、1、（0.75）、（0.5）10.106―14 ― 2 11.835 ――15 1.5、（1）*13.376 16 ―― 2 1.5、1、（0.75）、（0.5）13.835―18 ―2.5 2、1.5、1、（0.75）、（0.5）15.29420 ――17.294 ―22 ―19.294 24 ―― 3 2、1.5、1、（0.75）20.752 ――25 ―2、1.5、（1）*22.835 ―27 ― 3 2、1.5、1、（0.75）23.75230 ――3.5 （3）、2、1.5、1、（0.75）26.211―33 ―（3）、2、1.5、（1）、（0.75）29.211 ――35 ― 1.5 *33.376精品感谢下载载36―― 4 3、2、1.5、（1）31.670 ―39―34.670注：1．优先选用第一系列，其次是第二系列，第三系列尽可能不用。

2．括号内尺寸尽可能不用。

3．M14×1.25仅用于火花塞；M35×1.5仅用于滚动轴承锁紧螺母。

4．带*号的为细牙参数，是对应于第一种细牙螺距的小径尺寸。

◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎附表2 管螺纹用螺纹密封的管螺纹 非螺纹密封的管螺纹 (摘自GB/T 7306) (摘自GB/T 7307)尺寸 代号基面上的直径(GB/T 7306)基本直径(GB/T 7307) 螺距（P ） /mm牙高 （h ） /mm圆弧半径 （R ） /mm每25.4 mm 内的牙数 （n ）有效螺纹 长度 (GB/T 7306) /mm 基准的 基本长度 (GB/T 7306)/mm 大径 （d =D ） /mm中径 （d 2=D 2） /mm 小径 （d 1=D 1） /mm 1/16 7.723 7.142 6.561 0.907 0.581 0.125 28 6.5 4.0 1/8 9.728 9.147 8.566 6.5 4.0 1/4 13.157 12.301 11.445 1.337 0.856 0.184 19 9.7 6.0 3/8 16.662 15.806 14.950 10.1 6.4 1/2 20.955 19.793 18.631 1.8141.1620.2491413.2 8.2 3/4 26.441 25.279 24.117 14.5 9.5 1 33.249 31.770 30.291 2.309 1.479 0.317 11 16.8 10.4 1¼ 41.910 40.431 28.952 19.1 12.7 1½ 47.803 46.324 44.845 19.1 12.7 2 59.614 58.135 56.656 23.415.9 2½ 75.184 73.705 72.226 26.7 17.5 3 87.884 86.405 84.926 29.8 20.6 4 113.030 111.551 110.072 35.8 25.4 5 138.430 136.951 135.472 40.1 28.6 6163.830162.351160.87240.128.6◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎◎附表3 常用的螺纹公差带螺纹种类精度外螺纹内螺纹S N L S N L普通螺纹(GB/T 197) 中等(5g6g)（5h6h）*6g，*6e*6h，*6f7g6g（7h6h）*5H（5G）*6H（6G）*7H（7G）粗糙―8g，（8h）――7H，（7G）―梯形螺纹(GB/T 5796.4) 中等―7h，7e 8e ―7H 8H 粗糙―8e，8c 8c ―8H 9H2．带*的公差带优先选用，括号内的公差带尽可能不用。

螺纹的一般知识第一章国标螺纹的一般知识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：1）三角形螺纹2）梯形螺纹3）矩形螺纹4）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。

2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距公称螺距P 铸铁底孔碳钢底孔光杆直径公称螺距P 铸铁底孔碳钢底孔光杆直径M5 0.8 4.1 4.2 4.9 M24 3 20.8 21 23.7M6 1 4.9 5 5.9 M27 3 23.8 24 26.7M8 1.25 6.6 6.7 7.9 M30 3.5 26.3 26.5 29.6M10 1.5 8.3 8.5 9.8 M33 3.5 29.3 29.5 32.6M12 1.75 10.3 10.4 11.8 M36 4 31.7 3235.5M14 2 11.7 12 13.7 M42 4.5 37.2 37.5 41.5M16 2 13.8 14 15.7 M48 5 42.5 43 47.5M18 2.5 15.3 15.5 17.7 M56 5.5 50 50.5 55.5M20 2.5 17.3 17.5 19.7 M64 6 57.5 58 63.53.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中D为公称直径，P为螺距。

英制锥管螺纹基本尺寸及公差牙形角55ºBSPT公制螺纹基本尺寸及公差牙形角60ºM55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹BSPTR66" 11聊城市鑫茂祥管业有限公司专业经营钢管规格：5mm1mm—1020mm200mm合金钢管、外径22mm-127mm冷轧无缝钢管、外径127mm-600mm,壁厚16mm-100mm,外径精度±%,壁厚精度±5%热轧中厚壁无缝钢管、16Mn外径400—1600mm、壁厚20—60mm 的大口径厚壁卷管,可定尺到16米及各种规格的无缝方管、异型无缝钢管等.常备钢管种类有:构造用无缝钢管、流体用无缝钢管、液压无缝钢管、电力用无缝钢管、石油输送用无缝钢管、化肥设备用无缝钢管、煤矿用无缝钢管、不锈钢无缝钢管、化工用无缝钢管、纺织机械用无缝钢管、汽车；水利用无缝钢管,精密无缝钢管、光亮无缝钢管、军工医疗用无缝钢管、管道用无缝钢管、支柱用无缝钢管、合金无缝管、高压无缝管、大口径直缝焊管等;适用于工程、煤矿、纺织、电力、锅炉、机械、军工等各个领域;公司以良好的信用、优质的产品、雄厚的实力、低廉的价钱享誉全国30多个省、市、自治区、直辖市及国外,产品深得用户依赖;管螺纹的基本尺寸表2010-10-25 15:57:35标签：表1螺纹基本尺寸G1/2 、ZG1/2 单位:mm尺寸代号每类的牙数n螺距p 牙型高度h圆弧半径r≈基面上的基本直径基准距离有效螺纹长度大径基准直径d=D中径d2=D2小径d1=D11/16 28 1/8 28 1/4 19 3/8 19 1/2 14 3/4 14 1 11 4 11 2 11 2 112 113 11 2 11锥管螺纹的基本尺寸表3-281/2PT 、1/2NPT表2螺纹基本尺寸单位:mm螺纹标准的一种,按外形分圆柱、圆锥两种；按牙型角分55°、60°两种;螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径,单位是英寸;一吋等于8分,1/4 吋就是2分,如此类推;国外常用英制螺纹的代号、名称和标准号：标准惠氏粗牙系列,一般用途圆柱螺纹标准惠氏细牙系列,一般用途圆柱螺纹附加的惠氏可选择系列,一般用途圆柱螺纹Whit 惠氏牙型的非标准螺纹以上为英国标准BS84 牙型角为55°的英制螺纹UN 恒定螺距系列的统一螺纹UNC 粗牙系列的统一螺纹UNF 细牙系列的统一螺纹UNEF 超细牙系列的统一螺纹UNS①特殊系列的统一螺纹UNR 圆弧牙底恒定螺距系列的统一螺纹UNRC 圆弧牙底粗牙系列统一螺纹UNRF 圆弧牙底细牙系列统一螺纹UNREF 圆弧牙底超细牙系列统一螺纹UNRS 圆弧牙底特殊系列统一螺纹以上为美国标准标准牙型牙底是平的或随意倒圆的的内、外螺纹圆弧牙底的UNR、UNRC、UNRF、UNRE F、NRS只用于外螺纹而没有内螺纹NPT②一般用途的锥管螺纹NPSC 管接头用直管螺纹NPTR 导杆连接用锥管螺纹NPSM 机械连接用直管螺纹NPSL 锁紧螺母用直管螺纹NPSH 软管连接用直管螺纹以上为美国标准牙型角为60°的英制管螺纹NPTF 干密封标准型锥管螺纹美国标准Ⅰ型PTF-SAE SHORT 干密封短型锥管螺纹美国标准Ⅱ型NPSF 干密封标准型燃油用直管内螺纹美国标准Ⅲ型NPS1 干密封标准型一般用直管内螺纹美国标准Ⅳ型ACME③一般用途的梯形螺纹美国标准牙型角为29°的英制传动螺纹①尺寸和公差使用与标准系列相同的公式计算的标准系列之外的所有直径与螺距组合;②我国的60°圆锥管螺纹GB/T12716-1991与之等效;③ACME螺纹包括一般用途的和定心的两种配合的梯形螺纹,其中一般用途者与我国标准GB/T5796-1986规定的梯形螺纹的性能相类同;螺距用每英寸的牙数来表示,如：每英寸11牙,则螺距＝11＝螺纹如何区分英制和公制默认分类2009-08-24 22:03:14 阅读1281 评论0 字号：大中小粗略判断的话好像英制的比公职的牙距大同规格的NPT,PT,G 都是管螺纹．NPT 是National American Pipe Thread 的縮寫,屬於美国標准的60 度锥管螺纹,用於北美地區．国家標准可查阅GB/T12716-1991PT 是Pipe Thread 的縮寫,是55 度密封圓锥管螺纹,屬惠氏螺紋家族,多用於欧洲及英联邦国家．常用於水及煤气管行业,锥度規定为1:16．国家標准可查阅GB/T7306-2000G 是55 度非螺纹密封管螺纹,屬惠氏螺紋家族．标记为G 代表圓柱螺紋．国家標准可查阅GB/T730 7-2001另外螺纹中的1/4、1/2、1/8 标记是指螺紋尺寸的直徑,單位是英吋．行內人通常用分來稱呼螺紋尺寸,一吋等於８分,1/4 吋就是２分,如此類推G 好像就是管螺纹的统称Guan,55,60度的划分属于功能性的,俗称管圆;即螺纹由一圆柱面加工而成;ZG俗称管锥,即螺纹由一圆锥面加工而成,一般的水管接头都是这样的,老国标标注为Rc公制螺纹用螺距来表示,美英制螺纹用每英寸内的螺纹牙数来表示,这是它们最大的区别,公制螺纹是60度等边牙型,英制螺纹是等腰55度牙型,美制螺纹60度;公制螺纹用公制单位, 美英制螺纹用英制单位;管螺纹主要用来进行管道的连接,其内外螺纹的配合紧密,有直管与锥管两种;公称直径是指所连接的管道直径,显然螺纹大径比公称直径大;1/4,1/2,1/8是英制螺纹的公称直径,单位是英寸;英制螺纹标准规格表寸Ww 牙型代号大径mmd=D螺距mmp每英寸牙数tpi中径mmd2=D2小径外螺纹d3牙型高H1底孔直径mm1/16" BSW 603/32" BSW 481/8" BSW 405/32" BSW 323/16" BSW 247/32" BSW 241/4" BSW 205/16" BSW 183/8" BSW 167/16" BSW 141/2" BSW 125/8" BSW 113/4" BSW 107/8" BSW 9 1" BSW 81 1/8"BSW 71 1/4"BSW 71 3/8"BSW 61 1/2"BSW 61 5/8"BSW 51 3/4"BSW 51 7/8"BSW 4 1/2 2" BSW 4 1/2 2 1/4BSW 4"2 1/2"BSW 42 3/4"BSW 3 1/2 3" BSW 3 1/2 3 1/4"BSW 3 1/4 3 1/2"BSW 3 1/4 3 3/4"BSW 3 4" BSW 34 1/4"BSW 2 7/8 4 1/2"BSW 2 7/8 4 3/4"BSW 2 3/4 5" BSW 2 3/4 5 1/4"BSW 2 5/8 5 1/2"BSW 2 5/8 5 3/4"BSW 2 1/2 6" BSW 2 1/2英制普通螺纹-- 细牙-- BSF 英制普通螺纹惠氏螺纹-- 细牙BSW名义尺寸BSF 牙型代号大径mmd=D螺距mmp每英寸牙数tpi中径mmd2=D2小径外螺纹d3牙型高H1底孔直径mm3/16 BSF 32 7/32 BSF 28 1/4 BSF 26 9/32 BSF 26 5/16 BSF 22 3/8 BSF 20 7/16 BSF 18 1/2 BSF 169/16 BSF 165/8 BSF 1411/16 BSF 143/4 BSF 1213/16 BSF 127/8 BSF 111 BSF 101 1/8 BSF 91 1/4 BSF 91 3/8 BSF 81 1/2 BSF 81 5/8 BSF 81 3/4 BSF 72 BSF 72 1/4 BSF 62 1/2 BSF 62 3/4 BSF 6 -3 BSF 5 -3 1/4 BSF5 -3 1/2 BSF4 1/2 -3 3/4 BSF 4 1/2 -4 BSF 4 1/2 -4 1/4 BSF 4 -螺纹标记的标注当螺纹精度要求较高时,除标注螺纹代号外,还应标注螺纹公差带代号和螺纹旋合长度;螺纹标记的标注格式为：螺纹代号—螺纹公差带代号中径、顶径—旋合长度有关标注内容的说明：1 公差带代号由数字加字母表示内螺纹用大写字母,外螺纹用小写字母,如7H、6g等,应特别指出,7H,6g等代表螺纹公差,而H7,g6代表圆柱体公差代号;2 旋合长度规定为短用S表示、中用N表示、长用L表示三种;一般情况下,不标注螺纹旋合长度,其螺纹公差带按中等旋合长度N确定;必要时,可加注旋合长度代号S或L,如“M20-5g6g－L”;特殊需要时,可注明旋合长度的数值,如“M20-5g6g－30”;相关链接。

注：1）原制图标准中的标记代号采用了汉语拼音的字头；而管螺纹标准规定的标记代号则采用了国际标准的规定。

2）由于管螺纹的尺寸单位已经全部采用了米制，因此现行标记的尺寸代号上没有表示英寸的符号（″），而老代号的尺寸是用（″）来表示的。

3）新标记R表示圆锥外螺纹，用Rc表示圆锥内螺纹，而老代号ZG既是内螺纹又是外螺纹。

4）在新标记中用Rp表示与圆锥外螺纹配合的圆柱内螺纹，而G既代表与圆柱外螺纹配合的圆柱内螺纹，又代表与圆锥外螺纹配合的圆柱内螺纹，既不区分GB/T7306和GB/T7307中的圆柱内螺纹，这是非常不合适的。

5）标记中增加了代表公差等级的符号。

但除了圆柱瓦楞螺纹分A、B两级外，其他各种管螺纹都是不分级的，因此只有一个公差等级。

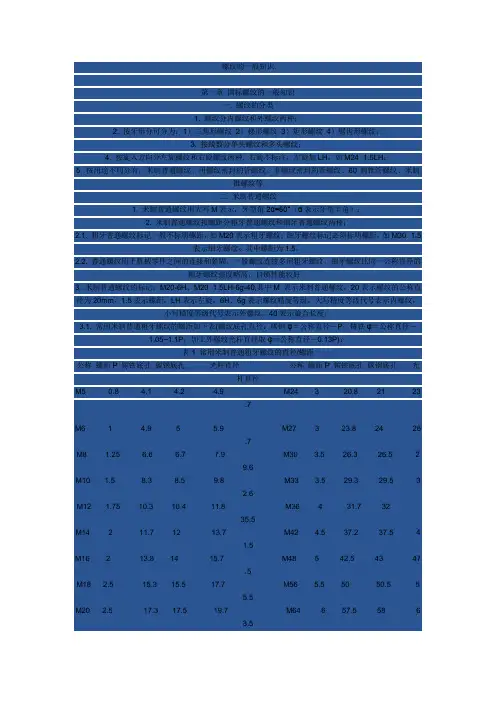

国标螺纹的一般知识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。

2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH 表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距3.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。

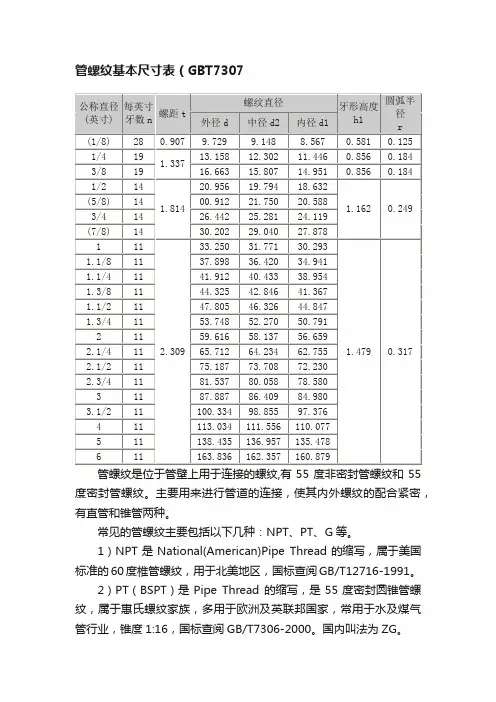

管螺纹基本尺寸表（GBT7307
管螺纹是位于管壁上用于连接的螺纹,有55度非密封管螺纹和55度密封管螺纹。

主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。

常见的管螺纹主要包括以下几种：NPT、PT、G等。

1）NPT是National(American)Pipe Thread的缩写，属于美国标准的60度椎管螺纹，用于北美地区，国标查阅GB/T12716-1991。

2）PT（BSPT）是Pipe Thread 的缩写，是55度密封圆锥管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。

国内叫法为ZG。

3）G是55度非螺纹密封管螺纹，属惠氏螺纹家族。

标记为G代表圆柱螺纹。

国标查阅GB/T7307-2001。

公制螺纹与英制螺纹的区别
公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示；
公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等腰60度牙型；
公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）；
“行内人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。

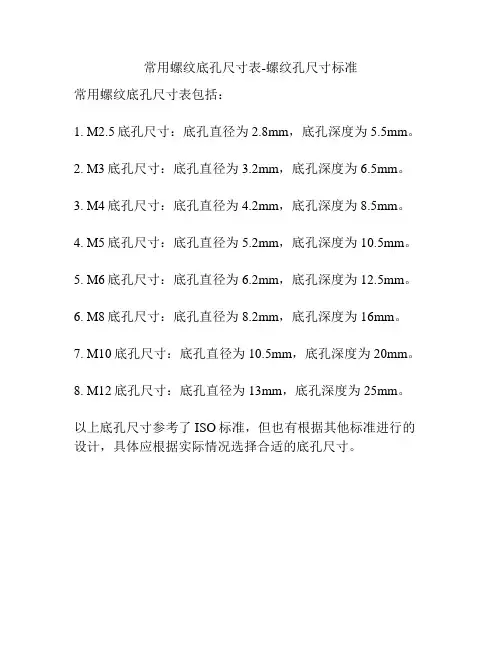

常用螺纹底孔尺寸表-螺纹孔尺寸标准
常用螺纹底孔尺寸表包括：
1. M
2.5底孔尺寸：底孔直径为2.8mm，底孔深度为5.5mm。

2. M3底孔尺寸：底孔直径为
3.2mm，底孔深度为6.5mm。

3. M4底孔尺寸：底孔直径为
4.2mm，底孔深度为8.5mm。

4. M5底孔尺寸：底孔直径为
5.2mm，底孔深度为10.5mm。

5. M6底孔尺寸：底孔直径为
6.2mm，底孔深度为12.5mm。

6. M8底孔尺寸：底孔直径为8.2mm，底孔深度为16mm。

7. M10底孔尺寸：底孔直径为10.5mm，底孔深度为20mm。

8. M12底孔尺寸：底孔直径为13mm，底孔深度为25mm。

以上底孔尺寸参考了ISO标准，但也有根据其他标准进行的设计，具体应根据实际情况选择合适的底孔尺寸。

注：1）原制图标准中的标记代号采用了汉语拼音的字头；而管螺纹标准规定的标记代号则采用了国际标准的规定。

2）由于管螺纹的尺寸单位已经全部采用了米制，因此现行标记的尺寸代号上没有表示英寸的符号（″），而老代号的尺寸是用（″）来表示的。

3）新标记R表示圆锥外螺纹，用Rc表示圆锥内螺纹，而老代号ZG既是内螺纹又是外螺纹。

4）在新标记中用Rp表示与圆锥外螺纹配合的圆柱内螺纹，而G既代表与圆柱外螺纹配合的圆柱内螺纹，又代表与圆锥外螺纹配合的圆柱内螺纹，既不区分GB/T7306和GB/T7307中的圆柱内螺纹，这是非常不合适的。

5）标记中增加了代表公差等级的符号。

但除了圆柱瓦楞螺纹分A、B两级外，其他各种管螺纹都是不分级的，因此只有一个公差等级。

国标螺纹的一般知识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。

2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH 表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距3.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。

不锈钢螺丝扭力对照表国标
简介
在机械制造和装配领域，螺丝是一种常用的紧固件，而螺丝的扭矩是确定其紧固效果的重要参数之一。

为了确保螺丝的紧固效果和防止损坏螺纹，需要按照一定的标准进行扭力控制。

本文将介绍不锈钢螺丝在实际应用中的扭力对照表，以便工程师和操作人员在使用不锈钢螺丝时能够按照国标的要求正确设置扭力。

不锈钢螺丝扭力对照表
以下是根据国家标准整理的不锈钢螺丝扭力对照表，供参考：
•M2: 0.19Nm
•M2.5: 0.75Nm
•M3: 1.5Nm
•M4: 3.2Nm
•M5: 6Nm
•M6: 10Nm
•M8: 24Nm
•M10: 47Nm
注意：以上数值仅供参考，实际应用中应根据具体情况和工程要求进行调整。

使用注意事项
1.在使用不锈钢螺丝时，请根据螺丝的规格选择对应的扭力数值进行拧
紧，避免因扭力过大或过小导致螺丝松动或损坏。

2.使用扭矩扳手进行扭力控制时，应确保扭力扳手的准确度和稳定性，
以免影响扭力的准确控制。

3.在使用不锈钢螺丝时，要注意松紧度的控制，避免因螺丝过紧或过松
而造成装配失误或不良后果。

结语
正确的扭力控制是确保螺丝紧固效果的关键，特别是对于不锈钢螺丝这类特殊材质而言更是如此。

希望以上介绍的不锈钢螺丝扭力对照表能够为工程师和操作人
员在实际工作中提供帮助，保障设备和产品的安全性和可靠性。

如有需要，还请参考相关的国家标准或咨询专业人士以获取更详细的信息。

最全面的螺纹加工底孔径对照表本文件包含内容公制粗螺纹2级牙底孔径对照表公制细螺纹2级牙底孔径对照表美制粗螺纹2级牙底孔径对照表美制细螺纹2级牙底孔径对照表公制迫牙丝攻钻孔径对照表美制迫牙丝攻钻孔径对照表美制特细螺纹2级牙底孔径对照表英制电器螺纹底孔径对照表英制管螺纹(PS）底孔径对照表英制管螺纹(PT）底孔径对照表美制管螺纹(NPT、NPS）底孔径对照表英制螺纹(UNEF）底孔径对照表公制螺纹（滚造径）底孔径对照表针车用其所长螺纹（滚造径）底孔径对照表英制圆柱管螺纹(55度）加工一览表英制锥管螺纹(55度）加工一览表布锥管螺纹加工一览表美制UNC、UNF螺纹参数表惠氏BSW、BSF螺纹参数表公制螺纹特殊材质工件加工底孔径对照表非密封管螺纹底孔径对照表英制锥管螺纹和英制锥螺纹攻丝前钻底孔的钻头直径日标英制锥度管螺纹底孔径对照表英制平行管螺纹底孔径对照表美制管用螺纹（使用/不使用铰刀）底孔径对照表圆锥管螺纹（新旧国标、日标）底孔径对照表圆柱管螺纹（新旧国标、日标）底孔径对照表布锥管螺纹（新旧国标、日标）底孔径对照表公制粗牙（铜、铁、不锈钢、铝质工件）底孔径对照表公制细牙（铜、铁、不锈钢、铝质工件）底孔径对照表60度圆锥管螺纹（钻/镗孔）底孔径对照表60度圆柱管螺纹（钻/镗孔）底孔径对照表公制细螺纹美制细螺纹全球最大中文电子商务平台阿里巴巴6年诚信通会员单位江都市华宇刃具厂竭诚为您服务，企业官网链接：。

G 英制圆柱管螺纹（55°）加工一览表小径：d1=d-1.2807tZG 英制锥管螺纹（55°）加工一览表小径：d1=d-1.2807t注意：底孔尺寸均为加工螺纹孔时专用尺寸。

深度尺寸均为加工螺纹孔时孔深度尺寸。

（规定为15倍螺距）Z 圆锥管螺纹（布锥管螺纹）（60°）小径：d1=d-1.6t美制螺纹（UNC、UNF）参数表（60°）小径：1注意：in为英寸符号，一英寸等于25.4毫米。

螺栓扭矩对照表国标
1. 概述
螺栓扭矩是在机械装配中非常重要的一个参数，在紧固螺栓时，适当的扭矩能
够确保螺栓的安全可靠连接。

为了规范螺栓扭矩的使用，制定了各种不同规格的螺栓扭矩对照表，以便工程师和操作人员根据具体的螺栓规格选择正确的扭矩数值。

2. 螺栓扭矩计算的重要性
螺栓扭矩的大小对螺栓安全连接至关重要。

扭矩过小容易导致螺栓连接处松动，而扭矩过大则会造成螺栓断裂或螺栓连接处损坏。

因此，对于不同规格和材质的螺栓，需要根据具体情况选择合适的扭矩数值，以确保安全可靠的紧固效果。

3. 国标螺栓扭矩对照表
根据国家标准，针对不同规格的螺栓，制定了相应的扭矩对照表。

通常这些表
格会列出螺栓的规格、材质、螺纹直径等信息，并对应着合适的扭矩数值范围。

在使用螺栓扭矩对照表时，需要仔细查阅表格，确保选择正确的螺栓扭矩数值。

下面是一个简要的示例：
螺栓规格螺纹直径扭矩范围
M8 8mm 20-30Nm
M10 10mm 40-50Nm
………
请注意，以上表格中的数值仅作示例，实际使用时应根据具体情况参考相应的
螺栓扭矩对照表。

4. 结论
螺栓扭矩对照表是确保螺栓连接安全可靠的重要参考依据，工程师和操作人员
在进行螺栓紧固时应仔细查阅对应的国标扭矩表格，选择合适的扭矩数值。

正确使用螺栓扭矩对照表可以有效避免螺栓连接不牢固或破损的风险，提高工程装配的安全性和可靠性。

以上就是关于国标螺栓扭矩对照表的简要介绍，希望对读者有所帮助。
