玻纤增强聚丙烯的优缺点和工艺
玻纤增强PP是在原有纯PP的基础上，加入玻璃纤维和其它助剂，从而提高材料的使用范围。一般的来说，大部分的玻纤增强材料多用在产品的结构零件上，是一种结构工程材料。
优点：
1. 玻纤增强以后，玻纤是耐高温材料，因此，增强塑料的耐热温度比不加
玻纤以前提高很多。
2. 玻纤增强以后，由于玻纤的加入，限制了塑料的高分子链间的相互移动，因此，增强塑料的收缩率下降很多，刚性也大大提高。
3. 玻纤增强以后，增强塑料不会应力开裂，同时，塑料的抗冲性能提高很多。
4. 玻纤增强以后，玻纤是高强度材料，从而也大提了塑料的强度，如：拉伸强度，压缩强度，弯曲强度，提高很多。
5.玻纤增强以后，由于玻纤和其它助剂的加入，增强塑料的燃烧性能下降很多.
缺点：
1. 玻纤增强以后，由于玻纤的加入，不加玻纤前是透明，都会变成不透明的。
2 .玻纤增强以后，塑料的韧性降低，而脆性增加。
3 .玻纤增强以后，由于玻纤的加入，所有材料的熔融粘度增大，流动性变差，注塑压力比不加玻纤的要增加很多。
4 .玻纤增强以后，由于玻纤的加入，流动性差，增强塑料的注塑温度要比不加玻纤以前提高10℃-30℃。
5 .玻纤增强以后，由于玻纤和助剂的加入，增强塑料的吸湿性能大加强，原来纯塑料不吸水的也会变得吸水，因此，注塑时都要进烘干。
6. 玻纤增强以后，在注塑过程中，玻纤能进入塑料制品的表面，使得制品表面变得很粗糙，斑斑点点。为了取得较高的表面质量，最好注塑时使用模温机加热模具，使得塑料高分子进入制品表面，但不能达到纯塑料的外观质量。
7 .玻纤增强以后，玻纤是硬度很高的材料，助剂高温挥发后是腐蚀性很大的气体，对注塑机的螺杆和注塑模具的磨损和腐蚀很大，因此，生产使用这类材料的模具和注塑机时，要注意设备的表面防腐处理和表面硬度处理。
玻纤增强PP产品工艺
1. 从产品性能方面考虑，所有的玻纤增强产品均要求剪碎后的玻纤有一定的长度，一般在0.4-0.8mm之间，才能起到增强作用：玻纤过短，只有填充的作用，而浪费其增强性能；玻纤过长，玻纤与物料之间的界面结合不好，会影响其增强效果，会导致产品的表面过于粗糙，不够光滑，表面性能不好。
2. 影响玻纤剪切的条件：
物料在玻纤口处必须熔化了85%以上，否则将因玻纤与物料之间严重的摩檫使玻纤被剪切得过碎；
玻纤口处温度不能过低，必须在所生产物料的熔点以上，否则将因料过冷，摩擦过大使
玻纤剪切过碎。一般工艺表上已经考虑到这问题，生产时需要注意是保证温度波动不大即可。
3.增强PP常见问题
生产增强PP产品时，玻纤很难剪断，并且与所用的玻纤有关。生产不顺时会出现这样的现象：因玻纤过长，常把模头模孔堵住，引起断条，判断方法：在模头模孔处可看到一团团的玻纤，成品的截面处可明显看到成团的玻纤或在粒子的表层有切不断的玻纤，料条软而不脆，料条不能完全拗断，拗后将有一层连皮。或从拗断的声音可判断出来：增强效果差的料条拗断时的声音较沉，增强效果好的料条拗断时的声音较脆。俗称“玻纤不熔”。若生产时断条严重，并且料条较软，则成品的性能一定会降低。
根据PP材料的上述特点，生产增强PP时从玻纤口后到机头段的螺杆剪切很强。要避免“玻纤不熔”的现象除了保证螺杆玻纤口后面剪切强之外，螺筒磨损大小对其也影响很大。当机台磨损过大时常常以降低玻纤口后温度，特别时玻纤口至真空口之间的温度，提高熔体粘度来提高剪切，避免“玻纤不熔”。但玻纤口后温度不可降低过大以免玻纤剪切过碎，性能降低。
玻璃纤维增强塑料成型工艺 ----------------------- 第一章绪论 FRP（ Fiberglass Rei nforced Plastic S 或GRP（ GlassRei nforced PlasticS 或GFRP （Glass fibre reinforced plastics 。玻璃钢是玻璃纤维增强塑料的习惯叫法，是一种新型工程材料。它是以玻璃纤维及其制品作为增强材料，以合成树脂作基体材料，通过一定的成型工艺而制成的一种复合材料。三十年代在美国出现后，到二 次世界大战期间由于战争的需要才发展起来。战后逐渐转到了民用工业方面，并 获得了迅速发展。由于玻璃钢具有许多特殊优良的性能（如机械强度高、比重 小、耐化学腐蚀、绝缘性能好等等）。因此被普遍应用于火箭、导弹、航空、造船、汽车、化工、电器、铁路以及一般民用等工农业部门中。目前世界各国都非常重视研究和发展玻璃钢材料，迄今为止，人们不但研究试制成功各种各样有特殊性能的玻璃钢材料产品，而且研究成功各种各样的成型工艺。 第二章玻璃钢基础知识 1、玻璃钢的发展历史 1940年，美国一家实验室的技术人员不小心将加有催化剂的不饱和聚酯树脂倾倒在玻璃布上，第二天发现固化后的这种复合材料强度很高，玻璃钢遂应运 而生。1942年第一艘玻璃钢渔船问世；玻璃钢管试制成功并投入使用。二战其间，美国以手工接触成型与抽真空固化工艺，制造了收音机雷达罩与副油箱；利 用胶接技术制作了玻璃钢夹芯结构的收音机机翼。 1946年发明了以纤维缠绕法生产压力容器的方法。 1949年预混料DMC（BMC ）模压玻璃钢面试。 1950年真空袋与压力袋成型工艺研究成功；手糊环氧玻璃钢直升收音机旋翼面市。 20世纪50年代末，前苏联成功将玻璃钢用于炮弹引信体等军品及化工器材的生产。 1961年德国率先开发片状模塑料（SMC ）及其模压技术。 1963年玻璃钢波形瓦开始机械化生产，美、法、日先后有高生产率的边疆生产线投生。 1972年美国研究成功干法生产的热塑性片状模塑料。 20世纪80年代，开发了湿法生产的热塑性片大辩论模塑料。瑞士、奥地利离心法成型玻璃钢管得到发展；意大利工业化纤维缠绕玻璃钢管生产线技术成熟，产品大量使用于石化、轻工、轮船等领域。 1956年，时任重工业部副部长、后任建材工业部长的赖际发同志赴前苏联考察玻璃钢。俄文称玻璃钢为“玻璃塑料” （CTEKJIOIIJIACTHHK ），当时中文里没有相应的词。想到材料内有玻璃，强度又高，就叫“玻璃钢”。这就是“玻璃钢” 一词的由来。
玻璃纤维增强聚丙烯复合材料的力学性能 摘要：本文论述了玻璃纤维增强聚丙烯复合材料的力学性能，主要包括材料的拉伸强度、拉伸模量、弯曲强度、弯曲模量和缺口冲击强度。并分析了复合材料力学性能与玻璃纤维含量之间的关系，最后将复合材料与ABS的力学性能进行比较，发现玻璃纤维增强的聚丙烯复合材料可以替代ABS应用于一些受力领域。关键词：玻璃纤维；聚丙烯；力学性能；ABS 1.引言 聚丙烯是一种综合性能十分优异的热塑性通用塑料，其具有易加工、密度小、生产成本低等特点，所以聚丙烯在家用电器、日常用品包装材料、汽车工业等行业有着广泛的应用，成为近些年来增长速度最快的塑料之一。然而聚丙烯也有一些缺点，比如：抗蠕变性差、熔点较低、尺寸稳定性不好、热变形温度低、低温脆性等，制约了其作为工程受力材料的应用。聚丙烯的一般性能如表1所示[1]。如果想提高聚丙烯的耐热性和冲击强度，拓宽其应用范围，就应对聚丙烯进行改性[2, 3]。 表1 聚丙烯的一般性能[1] Tab. 1 The properties of polypropylene 性能数据 拉伸强度/Mpa 29 断裂伸长率/% 200~700 弯曲强度/Mpa 50~58.8 压缩强度/Mpa 45 缺口冲击强度/（KJ/m2）5~10 洛氏硬度80~110 弹性模量/Mpa 980~9800 玻璃纤维增强聚丙烯复合材料(GFRPP)是以热塑性树脂聚丙烯为基体，以长玻璃纤维为增强骨架的材料[4]，其性能与ABS 接近，但价格低于ABS 塑料。目前，国内外已对GF 增强PP 做了大量研究［5, 6］。玻璃纤维增强聚丙稀己广泛应用于汽车零部件、家电行业、飞机制造业等。 2.玻璃纤维增强聚丙烯复合材料的力学性能
玻纤增强聚丙烯 PP作为通用塑料材料之一，具有优良的综合性能、良好的化学稳定性、较好的成型加工性能和相对低廉的价格；但是PP存在着强度、模量、硬度低，耐低温冲击强度差，成型收缩大，易老化等缺点。因此，对其进行改性，以使其能够适应产品的需求。每一种改性PP 在家用电器领域和车用领域都有着大量应用。 ABS是最先用在家用电器上的塑料材料之一，由于ABS树脂价恪昂贵，逐步开发出的PP 改性材料，具有成本低、重量轻、性能好等优点；玻纤增强PP可以部分取代ABS、PBT树脂在家用电器产品和汽车领域上的应用。 玻纤增强改性PP 1.一般说来，PP材料的拉伸强度在20M~30MPa之间，弯曲强度在25M~50MPa之间，弯曲模量在800M~1500MPa之间。如果要想提高PP的强度性能，必须用玻璃纤维进行增强。通过玻璃纤维增强的PP产品的机械性能能够得到成倍甚至数倍的提高。拉伸强度可以达到65MPa~90MPa，弯曲强度可以达到70MPa~120MPa，弯曲模量可以达到 3000MPa~4500MPa，这样的机械强度完全可以与ABS及增强ABS产品相媲美。 2. 玻纤增强PP更耐热。一般ABS和增强ABS的耐热温度在80℃~98℃之间，而玻璃纤维增强的PP材料的耐热温度可以达到135℃~145℃。它可以被用来制作冰箱、空调等制冷机器中的轴流风扇和贯流风扇，其成本要比ABS增强产品低很多。也可以用于制造高转速洗衣机的内桶、波轮、皮带轮以适应其对机械性能的高要求，用于电饭煲底座和提手、电子微波烤炉等对耐温要求较高的场所。 3.玻纤增强改性的PP尺寸稳定性得到改善，受热变形减小，收缩率减小。 4.玻纤增强改性的PP一般硬度得到提高，吸水性能下降。 改性PP在家电行业中有非常好的应用前景。一方面，中国已经成为世界家用电器生产中心，而且拥有一批极有影响力的生产企业，这些企业能够主动选择材料;另一方面，行业竞争也促使企业应用性价比更合理的材料。从未来家电技术发展情况看，家用电器的人性化将更加突出，产品品种更加齐全，传统家电将向小型化、大型化两极方向发展 玻纤增强PP在汽车用料中的应用也不断拓展，新产品的不断涌现，对PP改性也提出了更高的要求，改性PP将有以下主要发展趋势：
玻纤增强聚丙烯的意义 关键词：玻纤增强PP，PP改性，PP加纤阻燃 对PP材料的改性一般有增强增韧、耐候改性、玻璃纤维增强改性、阻燃改性和超韧改性等途径。 PP作为通用塑料材料之一，具有优良的综合性能、良好的化学稳定性、较好的成型加工性能和相对低廉的价格；但是PP存在着强度、模量、硬度低，耐低温冲击强度差，成型收缩大，易老化等缺点。因此，对其进行改性，以使其能够适应产品的需求。每一种改性PP 在家用电器领域和车用领域都有着大量应用。 ABS是最先用在家用电器上的塑料材料之一，由于ABS树脂价恪昂贵，逐步开发出的PP改性材料，具有成本低、重量轻、性能好等优点；玻纤增强PP可以部分取代ABS、PBT树脂在家用电器产品和汽车领域上的应用。 玻纤增强改性PP 1.一般说来，PP材料的拉伸强度在20M~30MPa之间，弯曲强度在25M~50MPa之间，弯曲模量在800M~1500MPa之间。如果要想提高PP的强度性能，必须用玻璃纤维进行增强。通过玻璃纤维增强的PP产品的机械性能能够得到成倍甚至数倍的提高。拉伸强度可以达到65MPa~90MPa，弯曲强度可以达到70MPa~120MPa，弯曲模量
可以达到3000MPa~4500MPa，这样的机械强度完全可以与ABS及增强ABS产品相媲美。 2.玻纤增强PP更耐热。一般ABS和增强ABS的耐热温度在80℃~98℃之间，而玻璃纤维增强的PP材料的耐热温度可以达到135℃~145℃。它可以被用来制作冰箱、空调等制冷机器中的轴流风扇和贯流风扇，其成本要比ABS增强产品低很多。也可以用于制造高转速洗衣机的内桶、波轮、皮带轮以适应其对机械性能的高要求，用于电饭煲底座和提手、电子微波烤炉等对耐温要求较高的场所。 3.玻纤增强改性的PP尺寸稳定性得到改善，受热变形减小，收缩率减小。 4.玻纤增强改性的PP一般硬度得到提高，吸水性能下降。 改性PP发展趋势及展望 改性PP在家电行业中有非常好的应用前景。一方面，中国已经成为世界家用电器生产中心，而且拥有一批极有影响力的生产企业，这些企业能够主动选择材料;另一方面，行业竞争也促使企业应用性价比更合理的材料。从未来家电技术发展情况看，家用电器的人性化将更加突出，产品品种更加齐全，传统家电将向小型化、大型化两极方向发展。玻纤增强PP在汽车用料中的应用也不断拓展，新产品的
长玻纤增强聚丙烯成型工艺 发布时间：2011-01-13 ;浏览次数：127 返回列表 长玻纤增强热塑性复合材料作为当今玻璃纤维增强材料的一个发展趋势，受到了国内外各大塑料改性生产厂商的高度重视，特别是长玻纤增强pp材料，由于其很高的性价比优势，更被业界所广泛看好。目前这些厂商纷纷投入大量的人力、物力进行该类型材料的生产研发和市场开拓的工作。 长玻纤增强pp产品定义 长玻纤增强pp产品是一种长玻纤增强pp的改性塑料材料。该材料一般为长度12毫米或25毫米，直径3毫米左右的柱状粒子。在这种粒子中，玻璃纤维有着和粒子同样的长度，玻璃纤维的含量可以从20%到70%不等，粒子颜色可以根据客户要求进行配色。该粒子一般可以用于注射及模压工艺，可以生产结构件或半结构件，应用的领域包括汽车、建筑、家电、电动工具等等。 长玻纤增强pp性能优势 lft粒料在进入注射机料斗时，内部的纤维长度和粒子长度相等，为0.5-3公分左右。随着注射机螺杆的输送、注射口的流体冲击以及在材料模腔内的流动等工艺条件的介入，玻璃纤维最后在制品中的平均长度为4毫米左右。相对于传统的短玻纤增强热塑性塑料（这种粒子在制品中的纤维长度在200μ左右），lftp材料在制品中保留了极长的玻纤长度，因此赋予了材料更好的力学性能，使得增强后通用pp材料的性能能够达到或接近增强工程塑料如pa或ppo的性能。 长玻纤增强pp性价比优势 由于lft材料类似于增强工程塑料的卓越性能以及pp基材相对于工程塑料基材极其低廉的价格成本，因此赋予了该材料极佳的性价比：相对于短纤增强pa材料而言，使用lft材料可在材料成本上节约40~50%左右；相对于短纤增强ppo材料而言，使用lft材料可在材料成本上节约100%
ICS Q23 中华人民共和国国家标准 GB／T 21238－2007 玻璃纤维增强塑料夹砂管 Glass fiber reinforced plastics mortar pipes (ISO 10639：2004（E），Plastics piping systems for pressure and non -pressure water supply---Glass-reinforced thermosetting plastice(GRP) systemts based on unsaturated polyester (UP) resin,NEQ) 2007-10-21发布 2008-04-01实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 目次 前 言………………………………………………………………………………………… I 1 范围……………………………………………………………………………………… 1 2规范性引用文件 (1) 3术语和定义 (1) 4分类和标记 (2) 5原材料 (3)
6要 求……………………………………………………………………………………… 4 7卫生性能 (10) 8试验方法 (10) 9检验规则 (12) 10标志、包装、运输和贮存…………………………………………………………… 14 附录A（规范性附录）初始环向拉伸强力度样……………………………………… 15 附录B（规范性附录）长期静水压性能试验及确方法…………………………… 16 试验及确定方法……………………………附录C（规范性附录）长期弯曲应弯S b 17 附录D（资料性附录）接头技术要求………………………………………………… 20 附录E（资料性附录）管件技术要求………………………………………………… 23 前言 本标准对应于ISO 10639：2004《压力和非压力给水塑料管系统——玻璃纤维增强热固性塑料（不饱和聚酯树脂）管》（英文版），与ISO 10639的一致性程度为非等效。 本标准自实施之日起，CJ／T3079－1998《玻璃纤维增强塑料夹砂管》，JC／T838－1998《玻璃纤维缠绕增强热固性树脂夹砂压力管》，JC／T695－1998《离心浇铸玻璃纤维增强不饱和聚酯树脂夹砂管废止。 本标准的附录A附录B和附录C为规范性附录，附录D和附录E为资料性附录。 本标准由中国建筑材料工业协会提出。 本标准由全国纤维增强塑料标准化技术委员会口。 本标准负责起草单位：同济大学、北京玻璃钢研究设计院。
汽车新材料：长玻纤增强PP（LFT-PP） 由于金属不适合成型复杂的形状，限制了它在很多零件中的应用，这也阻碍了成本的下降。与此相反，采用长玻纤增强塑料注射成型则可以克服上述诸多弊病。因此掀起了“以塑代钢”的潮流：LFT-PP替代金属成为汽车新材料。 LFT-PP是长纤维增强聚丙烯材料，聚赛龙LFT-PP塑料是长玻璃纤维经过专门设计的模具浸润PP基体树脂，得到被树脂充分浸润的料条后切成一定长度的粒子。 LFT-PP，也就是长玻纤增强聚丙烯(Long Glass Fiber Reinforced Polypropylene.简称LGFPP)，作为汽车模块载体材料，该材料不仅能有效地提高制品的刚性、抗冲击强度、抗蠕变性能和尺寸稳定性，而且可以做出复杂的汽车模块制品。 长玻纤生产工艺 长玻纤增强复合塑料和短纤维增强复合塑料比较 2、高耐热
LFT-PP材料在120℃时的高温疲劳强度是普通玻纤增强PP的2倍，甚至比以耐热性著称的玻纤增强尼龙高10%，因而这种材料具有作为结构件所需的耐久性和可靠性。 3、更好的抗翘曲性 LFT-PP材料的优势特点 1、良好的尺寸稳定性 2、优异的耐疲劳性 3、较小的蠕变性能 4、各向异性小、低翘曲变形 5、优异的力学性能，特别是耐冲击特性
6、良好流动性、适应薄壁产品加工 LFT-PP材料的材料性能 1、优异的物理力学性能 2、优异的热氧老化性能 3、优异的耐低温性 4、良好的分散性和外观效果 5、良好的耐候性 LFT热塑性复合材料的加工成型 长纤维增强PP可用一般的射出成型机成型没有问题，但是若采用混炼度高的螺杆和射嘴会导致玻纤容易断裂，造成无法充分发挥长纤维原有的性能。因此推荐使用注塑机的选择如下： 螺杆长径比为16:1-22:1 压缩比为2:1-2.5:1 在允许的情况下尽量选择直径较大的螺杆 采用深螺槽、低压缩比螺杆 采用开放式大直径射嘴 LFT-PP在汽车领域中的典型应用
玻璃纤维增强塑料（ＦＲP)基础知识 一.什么是复合材料 指一种材料不能满足使用要求，需要由两种或两种以上的才料，通过某种技术方法结合组成另一种能够满足人们需求的新材料,叫做复合材料。 二．什么是玻璃纤维增强塑料( Fiｂer Reiｎfｏrcｅd Plas ｔics） 指用玻璃纤维增强，不饱和聚酯树脂（或环氧树脂;酚醛树脂)为基体的复合材料，称为玻璃纤维增强塑料。简称FＲＰ由于其强度相当于钢材,又含有玻璃纤维且具有玻璃那样的色泽;形体和耐腐蚀;电绝缘；隔热等性能，在我国被俗称为“玻璃钢”。这个名称是原中国建筑材料工业部部长赖际发在1958年提出的一直延用至今。? 三.ＦRＰ的基本构成 基体（树脂）+ 增强材料+助剂+颜料+填料 １.基体（树脂)：环氧树脂；酚醛树脂;乙烯基树脂；不饱和聚酯树脂;双酚Ａ等 2．增强材料（纤维):玻璃纤维；碳纤维；硼纤维;芳纶纤维；
氧化铝纤维；碳化硅纤维;玄武岩纤维等。 3．助剂:引发剂(固化剂);促进剂；消泡剂；分散剂；基材润湿剂；阻聚剂;触边剂;阻燃剂等。 4．颜料:氧化铁红;大红粉;炭黑；酞青兰；酞青绿等。 多数为色浆状态。 5．填料:重钙；轻钙;滑石粉(4００目以上);水泥等。 ＰVC：聚氯乙烯,硬PVC和软PVC,硬ＰVC有毒。 PPR：聚丙烯。 PUR:泡沫。 ＰＲE：聚苯醚。 尼龙:聚酰胺纤维。 FＲP的发展过程：无法确定发明人。 四．FRＰ材料的特点: 1．优点: （１）质轻高强：FRＰ的相对密度在1.５~2.0之间，只有碳钢的1/４~１／5但是拉伸强度却接近甚至超过碳素钢,而强度可以与高级合金钢相比,被广泛的应用于航空航天;高压容器以及其他需要减轻自重的制品中。 (2) 耐腐蚀性好:FRP是良好的耐腐蚀材料，对于大气;水和一般浓度的酸碱;盐及多种油类和溶剂都有较好的抵抗力，已经被广泛应用于化工防腐的各个方面。正在取代碳钢;不锈钢;木材;有色金属等材料。
SMTC 长玻璃纤维增强聚丙烯材料要求 Long glass fiber reinforced polypropylene material requirements 发 布Issue 上汽集团技术中心技术标准化委员会 Technical Standardization Committee of SAIC MOTOR Technical Center
前言 为规范车用长玻璃纤维增强聚丙烯材料要求，特制定本标准。 请注意本文件的某些内容可能涉及专利，上汽集团不承担识别这些专利的责任。 当中英文产生疑义时，以中文为准。 本标准由材料分标委提出。 本标准由SMTC标准化技术委员会批准。 本标准由标准化工作组负责标准化审核及归口管理。 本标准起草部门：质量保证部。 本标准主要起草人：邓家战、蒋中、胡仁其。 本标准于2014年1月16日首次批准发布，2014年1月17日实施。 Foreword This standard describes the requirements for Long glass fiber reinforced polypropylene material requirements. This standard is in Chinese and English. If in doubt, the Chinese version is the Master. This standard was proposed by material sub-committee. This standard was approved by the SMTC Technical Standardization Committee. The Standardization Working Team is responsible for the standardization approval and overall management of this standard. The draft department of this standard: Quality assurance department. The main drafters of this standard: Deng Jiazhan, Jiang Zhong, Hu Renqi. This standard was second approved and issued on Jan, 16. 2014 and it will be implemented on Jan, 17. 2014.
玻璃纤维增强塑料（FRP）基础知识一．什么是复合材料 指一种材料不能满足使用要求，需要由两种或两种以上的才料，通过某种技术方法结合组成另一种能够满足人们需求的新材料，叫做复合材料。 二．什么是玻璃纤维增强塑料（Fiber Reinforced Plastics）指用玻璃纤维增强，不饱和聚酯树脂（或环氧树脂；酚醛树脂）为基体的复合材料，称为玻璃纤维增强塑料。简称FRP 由于其强度相当于钢材，又含有玻璃纤维且具有玻璃那样的色泽;形体和耐腐蚀；电绝缘；隔热等性能，在我国被俗称为“玻璃钢”。这个名称是原中国建筑材料工业部部长赖际发在1958年提出的一直延用至今。 三．FRP的基本构成 基体（树脂）+ 增强材料+助剂+颜料+填料 1．基体（树脂）：环氧树脂；酚醛树脂；乙烯基树脂；不饱和聚酯树脂；双酚A等 2．增强材料（纤维）：玻璃纤维；碳纤维；硼纤维；芳纶纤维；氧化铝纤维；碳化硅纤维；玄武岩纤维等。
3．助剂：引发剂（固化剂）；促进剂；消泡剂；分散剂；基材润湿剂；阻聚剂；触边剂；阻燃剂等。 4．颜料：氧化铁红；大红粉；炭黑；酞青兰；酞青绿等。多数为色浆状态。 5. 填料：重钙；轻钙；滑石粉（400目以上）；水泥等。PVC：聚氯乙烯，硬PVC和软PVC，硬PVC有毒。PPR：聚丙烯。 PUR：泡沫。 PRE：聚苯醚。 尼龙：聚酰胺纤维。 FRP的发展过程：无法确定发明人。 四．FRP材料的特点： 1．优点： （1）质轻高强：FRP的相对密度在1.5~2.0之间，只有碳钢的1/4~1/5但是拉伸强度却接近甚至超过碳素钢，而强度可以与高级合金钢相比，被广泛的应用于航空航天；高压容器以及其他需要减轻自重的制品中。 （2）耐腐蚀性好：FRP是良好的耐腐蚀材料，对于大气；水和一般浓度的酸碱；盐及多种油类和溶剂都有较好的抵抗力，已经被广泛应用于化工防腐的各个方面。正在取代碳钢;不锈钢;木材；有色金属等材料。 （3）电性能好：FRP是优良的绝缘材料，用于制造绝缘体，
长玻纤增强聚丙烯/PP+LGF 作为汽车模块载体材料，长玻纤增强聚丙烯的开发成功使之不只被应用在马自达汽车上。最近，新福特Fiesta车型前门模块也相继由Owens Coring汽车公司开发成功，该车门模块集成了多种功能元件，诸如门锁、车门玻璃升降器、扬声器、防盗装置等，采用的载体材料是DSM公司的牌号为StaMax P30YM240长玻纤增强聚丙烯材料。在开发该车门模块的过程中，一些专家对注射成型用长玻纤增强聚丙烯材料的性能进行了深入的研究，特别是对该种材料的抗蠕变性能进行了研究，结果表明，长玻纤增强聚丙烯材料即使经受100℃的高温也不会产生明显的蠕变，且比短玻纤增强聚丙烯有着更好的抗蠕变性能。在高温和长时间低负荷条件下，长玻纤增强聚丙烯材料不会产生变形，可使其制品具有良好的尺寸稳定性，这可从批量生产的新福特Fiesta车型前门模块的尺寸实测结果中得到证实。目前，随着汽车零部件模块化日益引起人们的重视且越来越多地得到应用，长玻纤增强聚丙烯无疑将成为一种理想的模块载体材料，为此有人预言，LGFPP材料将成为GMT材料作为汽车模块应用的替代品。以聚丙烯树脂为基材的不同纤维增强的热塑性复合材料，无论是GMT、SR-PP还是LGFPP，它们都有着一些共同的特点，即：与金属材料相比，它们具有密度低、重量轻、比强度高、耐腐蚀、易成型等特点；与热固性复合材料SMC和手糊玻璃钢相比，它们具有成型周期短、冲击韧性好、可再生利用等特点。尤其是可再生利用的特性使得这些材料在环保要求日益严格的今天具有更广阔的应用前景。 长纤PP的比重比尼龙PA轻20％，比铝合金轻62％。比重轻20％的优势在于是同样体积的长纤PP产品可以比尼龙轻20％，以同样重量的长纤PP原材料可以比尼龙多生产20％的产品。长纤PP替代尼龙加玻纤优势最为明显。 _ 独有的无取向的纤维网络结构使材料高低温度条件下及高低温高频交变的环境中的高力学性能保持性； _ 优异的抗冲击性能，高模量、高强度、低翘曲、与金属相近的热膨胀系数； _ 各向同性，低收缩率，低蠕变，高尺寸稳定性； _ 优异的耐磨和耐疲劳性； _ 优异的耐化学性； _ 优异的表面光洁度； _ 优异的成型加工性能：高流动，易脱模，对螺杆伤害低。 汽车工业：前端框架、车身门板模块、仪表盘骨架、冷却风扇及框架、蓄电池托架、保险杠骨架、座椅骨架、发动机罩壳、脚踏板、挡泥板、备用轮胎架等几十多种。 家电行业：洗衣机滚筒、叶轮、洗衣机三角支架、空调导风扇等，用于全面取代短纤增强PA、ABS材料或金属材料。 机电行业：导流管扇叶和电机过滤器罩、风叶/同轴气缸离合器辅助件/高承载力、高扬程潜水电机、水泵/止推轴承、导轴承/机车导轨、真空泵、压缩机转子、线圈轴等。 通讯电子电器行业：通讯、电子行业高精度接插件/点火器零组件、继电器基座/微波炉变压器线圈架、框架/电气联结器、继电器、电磁阀封装件/扫描仪组件等。 石油化工：防腐耐磨部件、平台格栅、过滤机、反应器内件等。 其他：电动工具外壳、自行车骨架、滑雪板、地面机车脚踏板、民用安全鞋头、安全头盔、水泵外壳及叶轮等等。 长玻纤增强PP市场应用
玻璃纤维增强塑料成型工艺 第一章绪论 FRP（Fiberglass Reinforced Plastics）或GRP（GlassReinforced Plastics）或GFRP（Glass fibre reinforced plastics）。玻璃钢是玻璃纤维增强塑料的习惯叫法，是一种新型工程材料。它是以玻璃纤维及其制品作为增强材料，以合成树脂作基体材料，通过一定的成型工艺而制成的一种复合材料。三十年代在美国出现后，到二次世界大战期间由于战争的需要才发展起来。战后逐渐转到了民用工业方面，并获得了迅速发展。由于玻璃钢具有许多特殊优良的性能（如机械强度高、比重小、耐化学腐蚀、绝缘性能好等等）。因此被普遍应用于火箭、导弹、航空、造船、汽车、化工、电器、铁路以及一般民用等工农业部门中。目前世界各国都非常重视研究和发展玻璃钢材料，迄今为止，人们不但研究试制成功各种各样有特殊性能的玻璃钢材料产品，而且研究成功各种各样的成型工艺。 第二章玻璃钢基础知识 1、玻璃钢的发展历史 1940年，美国一家实验室的技术人员不小心将加有催化剂的不饱和聚酯树脂倾倒在玻璃布上，第二天发现固化后的这种复合材料强度很高，玻璃钢遂应运而生。 1942年第一艘玻璃钢渔船问世；玻璃钢管试制成功并投入使用。二战其间，美国以手工接触成型与抽真空固化工艺，制造了收音机雷达罩与副油箱；利用胶接技术制作了玻璃钢夹芯结构的收音机机翼。 1946年发明了以纤维缠绕法生产压力容器的方法。 1949年预混料DMC（BMC）模压玻璃钢面试。 1950年真空袋与压力袋成型工艺研究成功；手糊环氧玻璃钢直升收音机旋翼面市。 20世纪50年代末，前苏联成功将玻璃钢用于炮弹引信体等军品及化工器材的生产。 1961年德国率先开发片状模塑料（SMC）及其模压技术。 1963年玻璃钢波形瓦开始机械化生产，美、法、日先后有高生产率的边疆生产线投生。 1972年美国研究成功干法生产的热塑性片状模塑料。 20世纪80年代，开发了湿法生产的热塑性片大辩论模塑料。瑞士、奥地利离心法成型玻璃钢管得到发展；意大利工业化纤维缠绕玻璃钢管生产线技术成熟，产品大量使用于石化、轻工、轮船等领域。 1956年，时任重工业部副部长、后任建材工业部长的赖际发同志赴前苏联考察玻璃钢。俄文称玻璃钢为“玻璃塑料”（CTEKJIOIIJIACTHHK），当时中文里没有相应的词。想到材料内有玻璃，强度又高，就叫“玻璃钢”。这就是“玻璃钢”一词的由来。
一、长玻纤增强聚丙烯（LFT-PP）及LFT塑料托盘 长玻纤增强聚丙烯（LFT-PP）复合材料 1.项目简介 传统玻纤增强聚丙烯因其成本低廉和优异的机械性能，在材料领域得到大量的应用。长玻纤增强聚丙烯（LFT-PP）复合材料与传统的短纤增强聚丙烯材料相比，由于生产工艺的改变，玻纤在粒子中的长度增加，即玻纤保持与粒子同样的长度，即使注塑成型后，纤维的最终长度也比短纤的高很多，在制品中的平均长度可达2毫米左右。相对于传统的短玻纤增强热塑性塑料（这种粒子在制品中的纤维长度在200μ左右），LFT-PP材料在制品中保留了极长的玻纤长度，因此赋予了材料更好的力学性能与热学性能，同时LFT-PP还具有比短纤增强PP更好的高温抗蠕变性能，这些优势使得LFT-PP的性能能够达到或接近增强工程塑料如PA或PPO的性能。具体优势为： (1)刚度与质量比高，变形小，这特别有利于LFT在汽车中的应用； (2)韧性高； (3)抗蠕变性能好，尺寸稳定； (4)耐疲劳性能优良； (5)设计自由度比GMT更高，因为LFT可用于注塑和其他成型方法，而GMT只能压塑； (6)模塑成型性能比SFT更好，纤维以更长的形态在成型物件中移动，纤维损伤少。 由于LFT材料类似于增强工程塑料的卓越性能以及PP基材相对于工程塑料基材极其低廉的价格成本，因此赋予了该材料极佳的性价比：相对于短纤增强PA材料而言，使用LFT-PP 可在材料成本上节约40-50%左右；相对于短纤增强PPO材料而言，使用LFT-PP可在材料成本上节约100%以上。
2.长玻纤增强PP市场应用及容量 2.1汽车工业：保险杠骨架、座椅骨架、发动机罩壳、车身门板模块、仪表盘骨架、脚踏板、挡泥板、备用轮胎架、冷却风扇及框架、蓄电池托架等，用于替代增强尼龙（PA）或金属材料。 2.2通讯电子电器行业：通讯、电子行业高精度接插件/点火器零组件、继电器基座/微波炉变压器线圈架、框架/电气联结器、继电器、电磁阀封装件/扫描仪组件等，洗衣机滚筒、洗衣机三角支架、空调风扇等，用于替代短纤增强PA、ABS材料或金属材料。 2.3其它：电动工具外壳，水泵外壳及叶轮，自行车骨架、滑雪板、地面机车脚踏板、民用安全鞋头、安全头盔用于替代短纤增强PA、PPO等。 2.4石油化工：防腐耐磨部件、平台格栅、过滤机、反应器内件等。 近几年来长纤维增强热塑性复合材料成为增强塑料行业增长速度最快的产业之一。2001年，全球的长纤维增强热塑性复合材料用量为6.2万吨，到2010年已经增长到70万吨，年平均发展速度达到30%。中国目前的长纤维增强热塑性复合材料的需求量大约在10万吨左右，其中长玻纤增强聚丙烯（LFT-PP）复合材料的国内需求量在8万吨左右，年发展速度在60%左右。目前，国内70%的长纤维增强热塑性复合材料来源于进口。 3.项目投资 项目拟建5条生产线。 单台产能500吨/年 总产能2500吨/年 单台设备投入40万元 5条生产线投入200万元 所需电力30*5=150kVA 所需厂房面积1500平方 车间人员配置5人 产值2*2500=5000万 年毛利0.5*2500=1250万
玻纤增强PP的特性 PP加玻纤，通常，PP材料的拉伸强度在20M~30MPa之间，弯曲强度在25M~50MPa之间，弯曲模量在800M~1500MPa之间。如果要想 把PP用在工程结构件上，就必须使用玻璃纤维进行增强。 PP加玻纤，通过玻璃纤维增强的PP产品的机械性能能够得到成倍甚至数倍的提高。具体来说，拉伸强度达到了65MPa~90MPa，弯曲强度达到了70MPa~120MPa，弯曲模量达到了3000MPa~4500MPa，这样的机械强度完全可以与ABS及增强ABS产品相媲美，并且更耐热。 PP加玻纤，一般ABS和增强ABS的耐热温度在80℃~98℃之间，而玻璃纤维增强的PP材料的耐热温度可以达到135℃~145℃。 增强改性PP所用的玻璃纤维，要求长度为0．4～0．6ram，若长度小于0．04mm，玻璃纤维只起填充作用而无增强效果，发达国家都在开发长丝增强注射材料。玻璃纤维含量在40％(质量分数)含量内，玻 璃纤维含量越高，PPR弹性模量、抗张、抗弯强度也越高。但一般不能超过40％，否则流动量下降，失去补强作用，一般在10％～30％。 PP填充改性，在PP中加入一定量的无机矿物，如滑石粉、碳酸钙、二氧化钛、云母等，可提高刚性，改善耐热性与光泽性；填加碳 纤维、硼纤维、玻璃纤维等可提高抗张强度；填加阻燃剂可提高阻燃性能； 填加抗静电剂、着色剂、分散剂等可分别提高抗静电性、着色性及流动性等；填加成核剂，可加快结晶速度，提高结晶温度，形成更多更小的球晶 体，从而提高透明性和冲击强度。因此，填充剂对提高塑料制品的性能、改善塑料的成型加工性、降低成本有显著的效果。 玻纤增强PP的应用 PP作为四大通用塑料材料之一，具有优良的综合性能、良好的化学稳定性、较好的成型加工性能和相对低廉的价格；但是它也存 在着强度、模量、硬度低，耐低温冲击强度差，成型收缩大，易老化等缺 点。因此，必须对其进行改性，以使其能够适应产品的需求。对PP材料 的改性一般是通过添加矿物质增强增韧、耐候改性、玻璃纤维增强、阻燃改性和超韧改性等几个途径，每一种改性PP在家用电器领域都有着大量 应用。 PP加玻纤材料，可以被用来制作冰箱、空调等制冷机器中的轴流风扇和贯流风扇。此外，它也可以用于制造高转速洗衣机的内桶、波轮、皮带轮以适应其对机械性能的高要求，用于电饭煲底座和提手、电子微波烤炉等对耐温要求较高的场所。

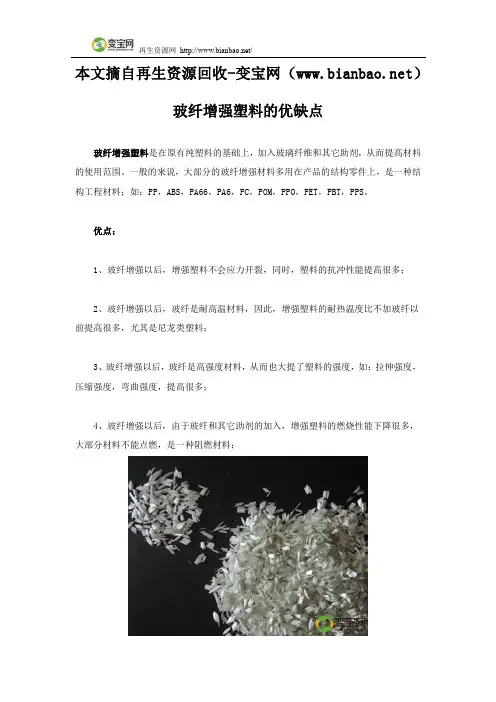

本文摘自再生资源回收-变宝网（https://www.doczj.com/doc/e612262011.html,） 玻纤增强塑料的优缺点 玻纤增强塑料是在原有纯塑料的基础上，加入玻璃纤维和其它助剂，从而提高材料的使用范围。一般的来说，大部分的玻纤增强材料多用在产品的结构零件上，是一种结构工程材料；如：PP，ABS，PA66，PA6，PC，POM，PPO，PET，PBT，PPS。 优点： 1、玻纤增强以后，增强塑料不会应力开裂，同时，塑料的抗冲性能提高很多； 2、玻纤增强以后，玻纤是耐高温材料，因此，增强塑料的耐热温度比不加玻纤以前提高很多，尤其是尼龙类塑料； 3、玻纤增强以后，玻纤是高强度材料，从而也大提了塑料的强度，如：拉伸强度，压缩强度，弯曲强度，提高很多； 4、玻纤增强以后，由于玻纤和其它助剂的加入，增强塑料的燃烧性能下降很多，大部分材料不能点燃，是一种阻燃材料；
5、玻纤增强以后，由于玻纤的加入，限制了塑料的高分子链间的相互移动，因此，增强塑料的收缩率下降很多，刚性也大大提高。 缺点： 1、玻纤增强以后，所有塑料的韧性降低，而脆性增加； 2、玻纤增强以后，由于玻纤的加入，不加玻纤前是透明，都会变成不透明的； 3、玻纤增强以后，由于玻纤的加入，所有材料的熔融粘度增大，流动性变差，注塑压力比不加玻纤的要增加很多； 4、玻纤增强以后，由于玻纤的加入，流动性差，为了正常注塑，所有增强塑料的注塑温度要比不加玻纤以前提高10℃-30℃； 5、玻纤增强以后，由于玻纤和助剂的加入，增强塑料的吸湿性能大加强，原来纯塑料不吸水的也会变得吸水，因此，注塑时都要进烘干 本文摘自变宝网-废金属_废塑料_废纸_废品回收_再生资源B2B交易平台网站； 变宝网官网：https://www.doczj.com/doc/e612262011.html,/?qx 买卖废品废料，再生料就上变宝网，什么废料都有！
玻纤增强聚丙烯(FRPP 管道性能指标“星鑫” 牌玻纤增强聚丙烯(FRPP 管道依据 HG20539-92标准生产,规格 De20-De800mm ,公称压力 0.4-1.0MPa ,采用经偶联剂处理的玻璃纤维改性聚丙烯原料生产。产品具有耐腐蚀、强度高、抗渗漏、内阻小、抗拉、抗弯、造价低、寿命长、安装维修方便等特点,广泛应用于石油、化工、电力、纺织、冶金、制药、造纸、食品、矿山、垃圾处理、建筑等行业, 用作腐蚀性液体输送及工艺管道, 深受用户信赖。 (PP 工程级聚丙烯管道是由工程级聚丙烯粒料经挤出成型。该管道无毒、无味、广泛应用于化工、环保、食品卫生、建筑给排水等领域(执行 QB1929-93标准玻纤增强聚丙烯 FRPP 管道规格、性能介绍如下: 玻纤增强聚丙烯 FRPP 管道卓越的品质 ◇长久的使用寿命 -----在额定温度、压力状况下, FRPP 管道可安全使用 50年以上。 ◇卓越的耐腐蚀性能 -----FRPP 管道能耐大多数化学物品的腐蚀,可在很大的范围内承受 PH 值范围在 1-14的高浓度酸和碱的腐蚀。 ◇优异的抗磨性能 -----在输送矿砂泥浆时, FRPP 管的耐磨性是钢管的 4倍以上。 ◇较高的刚度 -----FRPP 管道由于加入了玻纤增强材料使 FRPP 管道不易变形 ◇耐热保温节能 -----FRPP 管道最高使用温度 85度左右,该产品的导热系数仅为钢管的 1/200,故有较好的保温性能。 ◇可靠的连接性能 -----FRPP 管热熔接口的强度高于管道本体,接缝不会由于土壤移动或载荷的作用而断开。◇良好的施工性能 -----FRPP 管道质轻,焊接工艺简单,施工方便,工程综合造价低。
玻璃纤维知识 玻纤增强塑料的成型加工可以采用挤出、注射、压制等方法，或其他其他特殊成型方法。对于热塑性玻纤增强塑料的粒料，采用单螺杆或双螺杆挤出，制造成品时，多数采用注射成型法。 成型时的主要问题是： *玻纤含量增大时，熔融粘度大，成型困难； *玻纤与树脂混合混炼不匀时，影响制品性能； *制品具有方向性； *制品表面光泽度降低，加大设备磨损。 *必须重视由于热分解造成的设备腐蚀和磨损。对于高填充聚氯乙烯，单螺杆的寿命只有一年多。 绝缘单梯的主要技术要求： （一）绝缘单梯外观、装配 1、绝缘梯外观：绝缘梯各部件外形不得有尖锐棱角，应倒圆弧。 2、绝缘梯装配：应符合YB3205之规定 （二）绝缘单梯一般要求 1、绝缘梯原材料应预选检验 2、绝缘梯使用的铝合金材料制件应做表面阳极氧化处理，轴类钢制件表面应有防护镀层；绝缘层压类材料制件加工表面应用绝缘漆进行处理。 3、绝缘梯金属部件表面粗糙度应≤6.3 绝缘梯各部件加工表面应规则、平整。绝缘部件表面应光滑、无气泡、皱纹或开裂，无明显的擦伤和过热痕迹，颜色应为本色（从浅黄绿到棕色） （三）绝缘单梯技术参数 产品别名：绝缘合梯,玻璃钢合梯,玻璃钢人字梯
产品材料: 绝缘玻璃钢 耐压等级: 220KV 产品规格：1.5米绝缘人字梯 同类产品规格: 2.0米绝缘人字梯、2.5米绝缘人字梯、3.0米绝缘人字梯、3.5米绝缘人字梯、4.0米绝缘人字梯、5.0米绝缘人字梯、6.0米绝缘人字梯。 绝缘单梯的主要技术要求： （一）绝缘单梯外观、装配 1、绝缘梯外观：绝缘梯各部件外形不得有尖锐棱角，应倒圆弧。 2、绝缘梯装配：应符合YB3205之规定 （二）绝缘单梯一般要求 1、绝缘梯原材料应预选检验 2、绝缘梯使用的铝合金材料制件应做表面阳极氧化处理，轴类钢制件表面应有防护镀层；绝缘层压类材料制件加工表面应用绝缘漆进行处理。 3、绝缘梯金属部件表面粗糙度应≤6.3 更多文章https://www.doczj.com/doc/e612262011.html, 玻璃纤维厂编辑：blxwwk 绝缘梯各部件加工表面应规则、平整。绝缘部件表面应光滑、无气泡、皱纹或开裂，无明显的擦伤和过热痕迹，颜色应为本色（从浅黄绿到棕色） （三）绝缘单梯技术参数 产品别名：绝缘合梯,玻璃钢合梯,玻璃钢人字梯 产品材料: 绝缘玻璃钢 耐压等级: 220KV 产品规格：1.5米绝缘人字梯 同类产品规格: 2.0米绝缘人字梯、2.5米绝缘人字梯、3.0米绝缘人字梯、3.5米绝缘人字梯、4.0米绝缘人字梯、5.0米
ICS 83.120 Q23 中华人民共和国国家标准 GB／T 21238－2007 玻璃纤维增强塑料夹砂管 Glass fiber reinforced plastics mortar pipes (ISO 10639：2004（E），Plastics piping systems for pressure and non -pressure water supply---Glass-reinforced thermosetting plastice(GRP) systemts based on unsaturated polyester (UP) resin,NEQ) 2007-10-21发布 2008-04-01实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 目次 前 言………………………………………………………………………………………… I 1 范围……………………………………………………………………………………… 1 2规范性引用文件 (1) 3术语和定义 (1) 4分类和标记 (2) 5原材料 (3)
6要 求……………………………………………………………………………………… 4 7卫生性能 (10) 8试验方法 (10) 9检验规则 (12) 10标志、包装、运输和贮存…………………………………………………………… 14 附录A（规范性附录）初始环向拉伸强力度样……………………………………… 15 附录B（规范性附录）长期静水压性能试验及确方法…………………………… 16 试验及确定方法……………………………附录C（规范性附录）长期弯曲应弯S b 17 附录D（资料性附录）接头技术要求………………………………………………… 20 附录E（资料性附录）管件技术要求………………………………………………… 23 前言 本标准对应于ISO 10639：2004《压力和非压力给水塑料管系统——玻璃纤维增强热固性塑料（不饱和聚酯树脂）管》（英文版），与ISO 10639的一致性程度为非等效。 本标准自实施之日起，CJ／T3079－1998《玻璃纤维增强塑料夹砂管》，JC／T838－1998《玻璃纤维缠绕增强热固性树脂夹砂压力管》，JC／T695－1998《离心浇铸玻璃纤维增强不饱和聚酯树脂夹砂管废止。 本标准的附录A附录B和附录C为规范性附录，附录D和附录E为资料性附录。 本标准由中国建筑材料工业协会提出。 本标准由全国纤维增强塑料标准化技术委员会口。 本标准负责起草单位：同济大学、北京玻璃钢研究设计院。
做个花姐那样的妓女不难，要做个小凤仙那种全城名妓就难——摘自《让子弹飞》。 做改性塑料也一样，做一次高性能不难，难的是性能一直很稳定，价格还不贵，数据还看得过去，这就难了（类似的话，毛主席也说过，我就不啰嗦了）。看到有人在讨论30%玻璃纤维增强聚丙烯材料，发现一个材料能做不难，要做得好，的确还是有难度的，比如很多人集中讨论弯曲强度超过120MPa很难，我就怀疑这帮人要么不做实验，要么做弯曲强度是在睡觉，要么弯曲试验本身就测试不准确，120MPa难吗？不难，220MPa就难了，用《让子弹飞》的话说：这TMD就是惊喜。我顺便调了一下测试数据，以下都是实际测试出来的，不用怀疑：颜色Nature Nature N ature 测试项目单位Units 测试标准ISO 测试数据 拉伸强度 MPa ISO 527 106.41 105.53 104.78 拉伸模量 MPa ISO 527 7210 7158 7121 断裂伸长率 % ISO 527 3.07 3.01 3.20 断裂伸长率变异系数 % ISO 527 2.10 1.04 1.75 弯曲强度 MPa ISO 14125 170.07 168.58 170.29 弯曲模量 MPa ISO 14125 7354 7065 7175 简支梁缺口冲击强度 KJ/m2 ISO 179-1 16.13 14.65 15.88 玻纤含量 % ISO 1172 30.25 29.50 29.75 当然，国内很几家公司都能做到这个性能，也没有什么惊喜的，发帖的目的是赚积分而已。 不要问我这个是不是LFT，答案是：不是LFT。 不要问我这个材料流动性如何，答案是：MFI=10g/10min以上。 不要问我这个材料颜色如何，答案是：白，比城里女人还白。 不要问我这个材料成本如何，答案是：没有回料。
