超声检测二级级开卷考试内容、例题

无损检测超声波检测二级UT试卷一、选择题1.超声波检测是一种无损检测方法，以下哪项不属于超声波检测的优点？A. 高灵敏度B. 高分辨率C. 可以用于材料鉴定D. 可以测量材料的温度答案：D2.超声波的传播速度一般与以下哪个因素相关？A. 材料密度B. 材料厚度C. 材料弹性模量D. 材料导热系数答案：C3.超声波检测中，通常采用的传感器是什么类型？A. 电容式传感器B. 声导管式传感器C. 压电式传感器D. 磁性式传感器答案：C4.超声波检测中，以下哪个信号是常用的？A. 声脉冲信号B. 电脉冲信号C. 光脉冲信号D. 磁脉冲信号答案：A5.超声波检测中，以下哪个参数与声束角度相关？A. 声束深度B. 声束宽度C. 声束能量D. 声束频率答案：B二、填空题1.超声波检测中，垂直入射的超声波与界面发生______________。

答案：反射2.超声波检测中，超声波沿材料传播的速度一般__________。

答案：不变3.超声波检测中，干涉信号的产生与超声波的_____________有关。

答案：波长4.超声波检测中，______________可以用来测量材料的厚度。

答案：回声信号5.超声波检测中，______________表示超声波在材料中传播的距离。

答案：行程三、简答题1.请简要说明无损检测的概念和意义。

答：无损检测是一种通过对材料或构件进行检测，不破坏材料本身的一种检测方法。

它可以有效地检测材料或构件中的缺陷、损伤或异物，并可以评估其性能和可靠性。

无损检测的意义在于保障材料和构件的质量，提高产品的安全性和可靠性，降低事故和故障的发生率，节约维修和更换成本，以及减少资源的浪费。

2.请简要介绍超声波检测的基本原理。

答：超声波检测是利用超声波在材料中传播的特性进行缺陷检测的方法。

它的基本原理是通过发射超声波脉冲，并接收由材料中缺陷反射或散射的超声波信号，通过分析信号的特征来确定材料中的缺陷位置、大小和性质。

无损检测超声波检测二级试题库(U T)带答案(共64页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--无损检测超声波试题(UT)一、是非题受迫振动的频率等于策动力的频率。

√波只能在弹性介质中产生和传播。

×（应该是机械波）由于机械波是由机械振动产生的，所以波动频率等于振动频率。

√由于机械波是由机械振动产生的，所以波长等于振幅。

×传声介质的弹性模量越大，密度越小，声速就越高。

√材料组织不均匀会影响声速，所以对铸铁材料超声波探伤和测厚必须注意这一问题。

√一般固体介质中的声速随温度升高而增大。

×由端角反射率试验结果推断，使用K≥的探头探测单面焊焊缝根部未焊透缺陷，灵敏度较低，可能造成漏检。

√超声波扩散衰减的大小与介质无关。

√超声波的频率越高，传播速度越快。

×介质能传播横波和表面波的必要条件是介质具有切变弹性模量。

√频率相同的纵波，在水中的波长大于在钢中的波长。

×既然水波能在水面传播，那么超声表面波也能沿液体表面传播。

×因为超声波是由机械振动产生的，所以超声波在介质中的传播速度即为质点的振动速度。

×如材质相同，细钢棒(直径<λ=与钢锻件中的声速相同。

×（C细钢棒＝（E/ρ）½）在同种固体材料中，纵、横渡声速之比为常数。

√水的温度升高时，超声波在水中的传播速度亦随着增加。

×几乎所有的液体（水除外），其声速都随温度的升高而减小。

√波的叠加原理说明，几列波在同一介质中传播并相遇时，都可以合成一个波继续传播。

×介质中形成驻波时，相邻两波节或波腹之间的距离是一个波长。

×（应是λ/4；相邻两节点或波腹间的距离为λ/2）具有一定能量的声束，在铝中要比在钢中传播的更远。

√材料中应力会影响超声波传播速度，在拉应力时声速减小，在压应力时声速增大，根据这一特性，可用超声波测量材料的应力。

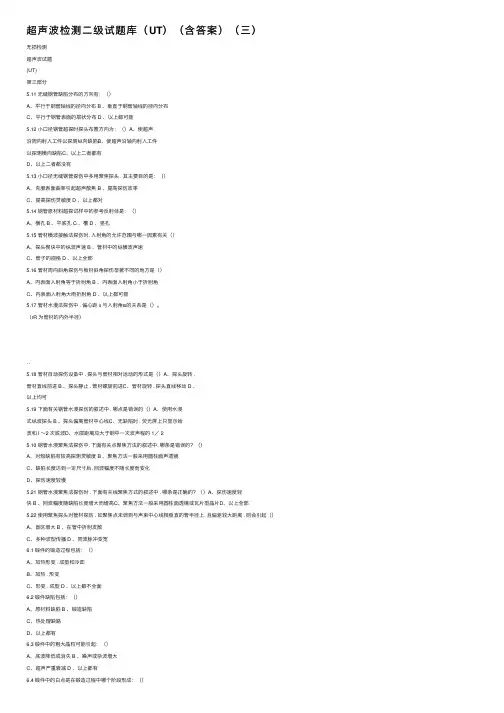

超声波检测⼆级试题库（UT）（含答案）（三）⽆损检测超声波试题(UT)第三部分5.11 ⽆缝钢管缺陷分布的⽅向有；（）A、平⾏于钢管轴线的径向分布 B 、垂直于钢管轴线的径向分布C、平⾏于钢管表⾯的层状分布 D 、以上都可能5.12 ⼩⼝径钢管超探时探头布置⽅向为：（）A、使超声沿周向射⼊⼯件以探测纵向缺陷B、使超声沿轴向射⼊⼯件以探测横向缺陷C、以上⼆者都有D、以上⼆者都没有5.13 ⼩⼝径⽆缝钢管探伤中多⽤聚焦探头 . 其主要⽬的是：（）A、克服表⾯曲率引起超声散焦 B 、提⾼探伤效率C、提⾼探伤灵敏度 D 、以上都对5.14 钢管原材料超探试样中的参考反射体是：（）A、横孔 B 、平底孔 C 、槽 D 、竖孔5.15 管材横波接触法探伤时. ⼊射⾓的允许范围与哪⼀因素有关（）A、探头楔块中的纵波声速 B 、管材中的纵横波声速C、管⼦的规格 D 、以上全部5.16 管材周向斜⾓探伤与板材斜⾓探伤显著不同的地⽅是（）A、内表⾯⼊射⾓等于折射⾓ B 、内表⾯⼊射⾓⼩于折射⾓C、内表⾯⼊射⾓⼤⾬折射⾓ D 、以上都可能5.17 管材⽔漫法探伤中 . 偏⼼距 x 与⼊射⾓α的关系是（）。

（rR 为管材的内外半径）. .5.18 管材⾃动探伤设备中 . 探头与管材相对运动的形式是（）A、探头旋转 .管材直线前进 B 、探头静⽌ . 管材螺旋前进C、管材旋转 . 探头直线移动 D 、以上均可5.19 下⾯有关钢管⽔浸探伤的叙述中 . 哪点是错误的（）A、使⽤⽔浸式纵波探头 B 、探头偏离管材中⼼线C、⽆缺陷时 . 荧光屏上只显⽰始波和 l ～2 次底波D、⽔层距离应⼤于钢中⼀次波声程的 1／ 25.10 钢管⽔浸聚焦法探伤中. 下⾯有关点聚焦⽅法的叙述中. 哪条是错误的？（）A、对短缺陷有较⾼探测灵敏度 B 、聚焦⽅法⼀般采⽤圆柱⾯声透镜C、缺陷长度达到⼀定尺⼨后. 回波幅度不随长度⽽变化D、探伤速度较慢5.21 钢管⽔浸聚焦法探伤时 . 下⾯有关线聚焦⽅式的叙述中 . 哪条是正确的？（）A、探伤速度轻快 B 、回波幅度随缺陷长度增⼤⽽增⾼C、聚焦⽅法⼀般采⽤圆柱⾯透镜或⽡⽚型晶⽚D、以上全部5.22 使⽤聚焦探头对管材探伤 . 如聚焦点未调到与声束中⼼线相垂直的管半径上. 且偏差较⼤距离 . 则会引起（）A、盲区增⼤ B 、在管中折射发散C、多种波型传播 D 、同波脉冲变宽6.1 锻件的锻造过程包括：（）A、加热形变 . 成型和冷却B、加热 . 形变C、形变 . 成型 D 、以上都不全⾯6.2 锻件缺陷包括：（）A、原材料缺陷 B 、锻造缺陷C、热处理缺路D、以上都有6.3 锻件中的粗⼤晶粒可能引起：（）A、底波降低或消失 B 、噪声或杂波增⼤C、超声严重衰减 D 、以上都有6.4 锻件中的⽩点是在锻造过程中哪个阶段形成：（）A、加热 B 、形变 C 、成型 D 、冷却6.5 轴类锻件最主要探测⽅向是：（）A、轴向直探头探伤 B 、径向直探头探伤C、斜探头外圆⾯轴向探伤D、斜探头外圆⾯周向探伤6.6 饼类锻件最主要探测⽅向是：（）A、直探头端⾯探伤 B 、直探头翻⾯探伤C、斜探头端⾯探伤 D 、斜探头侧⾯探伤6.7 筒形锻件最主要探测⽅向是：（）A、直探头端⾯和外圆⾯探伤 B 、直探头外圆⾯轴向探伤C、斜探头外四⾯周向探伤D、以上都是6.8 锻件中⾮⾦属夹杂物的取向最可能的是：（）A、与主轴线平⾏ B 、与锻造⽅向⼀致C、占锻件⾦属流线⼀致 D 、与锻件⾦属流线垂直6.9 超声波经液体进⼊具有弯曲表⾯⼯件时 . 声束在⼯件内将会产⽣：（）A、与液体中相同的声束传播 B 、不受零件⼏何形状的影响C、凹圆弧⾯声波将收敛 . 凸圆弧⾯卢波将发散D、与 C 的情况相反. .6.10 锻钢件探测灵敏度的校正⽅式是：（）A、没有特定的⽅式 B 、采⽤底波⽅式C、采⽤试块⽅式 D 、采⽤底波⽅式和试块⽅式6.11 以⼯件底⾯作为灵敏度校正基准. 可以：（）A、不考虑探测⾯的耦合差补偿 B 、不考虑材质衰减差补偿C、不必使⽤校正试块 D 、以上都是6.12 在使⽤ 2.5MHz直探头做锻件探伤时 . 如⽤ 400mm深底波调整Φ3mm平底孔度. 底波调整后应提⾼多少db 探伤？（晶⽚直径 D=14mm）（）A、 36.5db B 、43.5db C 、 50db D 、 28.5db6.13 在直探头探伤 . ⽤ 2.5MHz探头 . 调节锻件 200mm底波于荧光屏⽔平基线满量度 10。

UT超声波二级考试卷带答案一、选择题（每题2分，共20分）1. UT超声波检测中，声速的单位是：A. 米/秒B. 千米/小时C. 米/小时D. 千米/秒答案：A2. 在UT超声波检测中，以下哪个参数与波长无关？A. 频率B. 声速C. 探头直径D. 材料厚度答案：D3. UT超声波检测中，以下哪种材料不适合超声波传播？A. 金属B. 塑料C. 空气D. 水答案：C4. 在UT超声波检测中，如果探头的频率增加，波长会如何变化？A. 增加B. 减少C. 不变D. 无法确定答案：B5. UT超声波检测中，以下哪种缺陷最难以检测？A. 裂纹B. 气孔C. 夹杂D. 平行于超声波传播方向的缺陷答案：D6. UT超声波检测中，以下哪种耦合剂最适合用于金属表面？A. 油B. 水C. 空气D. 凝胶答案：A7. 在UT超声波检测中，以下哪种材料的衰减系数最高？A. 钢B. 铝C. 铜D. 铅答案：D8. UT超声波检测中，以下哪种探头最适合检测薄壁材料？A. 直探头B. 斜探头C. 双晶探头D. 聚焦探头答案：C9. 在UT超声波检测中，以下哪种波型最适合检测表面缺陷？A. 纵波B. 横波C. 表面波D. 板波答案：C10. UT超声波检测中，以下哪种显示方式最适合实时观察缺陷？A. A型显示B. B型显示C. C型显示D. D型显示答案：B二、填空题（每空1分，共10分）1. UT超声波检测中，声波在介质中传播时，其传播速度与介质的_______有关。

答案：密度和弹性模量2. 当UT超声波遇到缺陷时，会产生_______和_______两种现象。

答案：反射和折射3. 在UT超声波检测中，探头与被检测材料之间的耦合剂的主要作用是_______和_______。

答案：减少声能损失、提高声波传播效率4. UT超声波检测中，材料的衰减系数与材料的_______和_______有关。

答案：成分和微观结构5. UT超声波检测中，为了提高检测的灵敏度，可以采用_______探头。

无损检测超声波检测二级(ut)试题库解析无损检测超声波检测是一种非破坏性检测技术，它利用超声波在被测材料中传播的特性来检测材料的内部缺陷或表面缺陷。

以下是对超声波检测二级试题库的解析及相关参考内容。

1. 声波的传播特性：声波在材料中的传播速度与材料的密度、弹性模量和声波频率有关。

根据这一特性，可以利用超声波的传播速度来检测材料的密度和弹性模量，从而判断材料的质量。

2. 声波的反射与折射：声波在材料中的传播过程中会发生反射和折射现象。

利用声波的反射和折射特性，可以检测材料的表面缺陷和内部缺陷。

当超声波遇到表面缺陷或界面时，部分能量将会反射回来，通过检测反射回来的声波信号可以确定缺陷的位置和尺寸。

3. 超声波探头：超声波探头是超声波检测系统的核心部件，它将电能转化为声能，并将声能传递到被测材料中。

探头的选择要根据被测材料的特性以及检测要求进行确定，包括探头的频率、形状、材料等。

4. 超声波的成像技术：超声波成像技术是超声波检测的核心内容之一。

超声波成像技术通过将超声波的反射信号转化为图像，直观地显示出被测材料的内部或表面缺陷。

常见的超声波成像技术包括A扫技术、B扫技术和C扫技术。

5. 超声波的缺陷检测：超声波检测可以用于检测各种材料的缺陷，如裂纹、夹杂、气孔等。

通过分析超声波的传播时间、能量损耗和反射信号特性，可以确定缺陷的类型、位置和尺寸，判断材料的质量。

6. 超声波的仪器设备：超声波检测需要使用专门的仪器设备，包括超声波探头、超声波发生器、超声波接收器、信号处理器等。

这些设备可以用来产生超声波、接收和处理超声波信号，并输出结果。

以上是对无损检测超声波检测二级试题库的解析及相关参考内容。

超声波检测是一种广泛应用于工业生产和材料检测领域的非破坏性检测技术，具有高灵敏度、高分辨率、操作简便等优点。

这些参考内容可以帮助考生理解超声波检测的原理和应用，为参加二级考试提供指导。

超声二级考试试题及答案一是非判断题（在每题后面括号内打“X”号表示“错误”，画“○”表示正确）（共20题，每题分，共30分）1.质点完成五次全振动所需要的时间，可以使超声波在介质中传播五个波长的距离(0)2.超声波检测时要求声束方向与缺陷取向垂直为宜(0)3.表面波、兰姆波是不能在液体内传播的(0)4.纵波从第一介质倾斜入射到第二介质中产生的折射横波其折射角达到90°时的纵波入射角称为第一临界角(X)5.吸收衰减和散射衰减是材料对超声能量衰减的主要原因(0)6.我国商品化斜探头标称的角度是表示声轴线在任何材料中的折射角(X)7.超声波探头的近场长度近似与晶片直径成正比与波长成反比(0)8.根据公式：C=λ·f 可知声速C与频率f成正比，同一波型的超声波在同一材料中传播时高频的声波传播速度比低频大(X)9.一台垂直线性理想的超声波检测仪，在线性范围内其回波高度与探头接收到的声压成正比例(0)10.在人工反射体平底孔、矩形槽、横孔、V形槽中，回波声压只与声程有关而与探头折射角度无关的是横孔(0)11.用sinθ=λ/D公式计算的指向角是声束边缘声压P1与声束中心声压P0之比等于0%时的指向角(0)12.水平线性、垂直线性、动态范围属于超声波探头的性能指标(X)13.入射点、近场长度、扩散角属于超声波检测仪的性能指标(X)14.在超声波检测中，如果使用的探测频率过低，在探测粗晶材料时会出现林状回波（X）15.钢板探伤中，当同时存在底波和伤波时，说明钢板中存在小于声场直径的缺陷(0)16.探测工件侧壁附近的缺陷时，探伤灵敏度往往会明显偏低，这是因为有侧壁干扰所致(0)17.耦合剂的用途是消除探头与工件之间的空气以利于超声波的透射(0)18.按照经典理论，超声波检测方法所能检测的最小缺陷尺寸大约是（λ/2）(0)19.按JB/检验钢板时，相邻间距为70mm的两个缺陷，第一缺陷指示面积为20cm2，指示长度为50mm，第二缺陷指示面积为25cm2，指示长度为75mm，则此张钢板（1x1m）为II级（0）20.外径400mm，内径300mm压力容器用低合金钢筒形锻件，可按JB/标准检验（X）二选择题（将认为正确的序号字母填入题后面的括号内，只能选择一个答案）（共30题，每题分，共45分）1.工业超声波检测中产生和接收超声波的方法最经常利用的是某些晶体的(c)a.电磁效应b.磁致伸缩效应c.压电效应d.磁敏效应2.对于无损检测技术资格等级人员有权独立判定检测结果并签发检测报告的是(d)a.高级人员b.中级人员c.初级人员和b e.以上都可以3.焊缝中常见的缺陷是下面哪一组?(b)a.裂纹气孔夹渣白点和疏松b.未熔合气孔未焊透夹渣和裂纹c.气孔夹渣未焊透折叠和缩孔d.裂纹未焊透未熔合分层和咬边4. GB/T 9445-1999无损检测人员资格鉴定与认证规定的证书一次有效期最长为（b）年年年年5.下列材料中声速最低的是（a）：a.空气b.水c.铝d.不锈钢6.一般来说，在频率一定的情况下，在给定的材料中，横波探测缺陷要比纵波灵敏，这是因为（a）a.横波比纵波的波长短b.在材料中横波不易扩散c.横波质点振动的方向比缺陷更为灵敏d.横波比纵波的波长长7.超过人耳听觉范围的声波称为超声波，它属于（c）a.电磁波b.光波c.机械波d.微波8.波长λ、声速C、频率f之间的关系是（a）：a.λ=c/f b.λ=f/c =f/λ9.如果超声波频率增加，则一定直径晶片的声束扩散角将（a）a.减少b.保持不变c.增大d.随波长均匀变化10.有一个5P20x10 45°的探头，有机玻璃楔块内声速为2730m/s，被检材料（碳钢）中的声速为3230m/s，求入射角α的公式为（b）α=(3230/2730)·sin45° b.α=sin-1(3230/2730)·sin 45° α=(3230/2730)·Sin45°11.为减小超声波通过介质时的衰减和避免林状回波，宜采用（d）进行探伤a.高频率、横波b.较低频率、横波c.高频率、纵波d.较低频率、纵波12.缺陷反射能量的大小取决于（d）a.缺陷尺寸b.缺陷方位c.缺陷类型d.以上都是13.靠近探头的缺陷不一定都能探测到，因为有（c）a.声束扩散b.材质衰减c.阻塞效应d.折射14.超声波在介质中的传播速度主要取决于（d）a.脉冲宽度b.频率c.探头直径d.超声波通过的材质和波型15.声束在何处开始超过晶片直径？（b）：倍近场b.三倍近场c.从晶片位置开始16.超声波检测中对探伤仪的定标(校准时基线)操作是为了(c)a.评定缺陷大小b.判断缺陷性质c.确定缺陷位置d.测量缺陷长度17.用对比试块对缺陷作定量评定已知工件中缺陷埋藏深度为22mm验收标准为Φ平底孔当量则应选用同材料对比试块中的(c)进行比较:a.Φ3-20mmb.Φ2-25mmc.Φd.Φ18.锻件探伤中如果材料的晶粒粗大通常会引起(d)a.底波降低或消失b.有较高的"噪声"显示c.使声波穿透力降低d.以上全部19.采用试块对比法探伤时，由于工件表面粗糙，会造成声波传播的损耗，其表面补偿应为（c）： c.用实验方法测定的补偿dB值d.对第一种材料任意规定的补偿dB值20.检验钢材用的商品化60°斜探头探测铝材时其折射角(a)a.大于60°b.等于60°c.小于60°d.以上都可能21.为使经折射透入第二介质的超声波只有横波，纵波在第一介质的入射角应（c）a.大于第二临界角b.小于第一临界角c.在第一和第二临界角之间d.在第二和第三临界角之间22.用纵波直探头探伤找到缺陷最大回波後缺陷的中心位置(d)a.在任何情况下都位于探头中心正下方b.位于探头中心左下方c.位于探头中心右下方d.未必位于探头中心正下方23.超声波检测条件的主要考虑因素是(f)a.工作频率b.探头和仪器参数c.耦合条件与状态d.探测面e.材质衰减f.以上都是24.锻件探伤中荧光屏上出现"林状(丛状)波"时是由于(d)a.工件中有小而密集缺陷b.工件中有局部晶粒粗大区域c.工件中有疏松缺陷d.以上都有可能25.铸钢件超声波探伤的主要困难是(d)a.材料晶粒粗大b.声速不均匀c.声阻抗变化大d.以上全部26.当用双晶直探头在管材上测厚时，应使探头隔声层的方向与管材轴向（c）a.平行b.成45°角c.垂直d.成60°角27.按JB/标准规定，在一张钢板上有一指示长度为55mm的缺陷，其指示面积为20cm2，则该张钢板为（d）级级c.不合格d.其级别评定要视位置而定28.按JB/标准规定，缺陷指示长度小于10毫米时，其长度应记为（d）毫米毫米毫米毫米29.按JB/标准规定，焊缝超声波探伤时，扫查灵敏度应不低于（b）a.定量线b.最大声程处的评定线c.判废线d.Φ2线标准中对钢锻件进行质量等级分类的依据是（d）a.单个缺陷当量直径b.缺陷引起的底波降低量c.密集区缺陷占检测总面积百分比d.以上都作为独立的等级分别使用三问答题（共5题，每题2分，共10分）1. 什么叫“无损检测”？无损检测的目的是什么？常用的无损检测方法有哪些？答：在不破坏的形状、结构和性能的情况下，为了了解及各种结构物材料的质量、状态、性能及内部结构所进行的各种检测叫做无损检测；无损检测的目的是：改进工艺、降低制造成本、提高产品的可靠性、保证的安全运行。

超声波考试二级试题答案一、选择题（每题2分，共20分）1. 超声波的频率范围是多少？A. 20Hz-20kHzB. 20kHz-200kHzC. 200kHz-2MHzD. 2MHz-20MHz答案：D2. 超声波在空气中的传播速度是多少？A. 340m/sB. 1000m/sC. 3000m/sD. 5000m/s答案：A3. 下列哪种材料不适合作为超声波换能器的材料？A. 压电陶瓷B. 单晶硅C. 橡胶D. 石英晶体答案：C4. 超声波在介质中的传播速度与介质的哪些因素有关？A. 密度B. 弹性模量C. 密度和弹性模量D. 温度答案：C5. 超声波的反射定律中，入射角和反射角的关系是什么？A. 相等B. 互补C. 互为余角D. 互为补角答案：A6. 超声波在介质中的衰减与介质的哪些因素有关？A. 介质的密度B. 介质的粘度C. 介质的密度和粘度D. 介质的温度答案：C7. 超声波的聚焦原理是什么？A. 利用凸透镜B. 利用凹透镜C. 利用抛物面反射D. 利用声波的衍射答案：C8. 超声波的多普勒效应是指什么？A. 超声波频率随时间的变化B. 超声波频率随距离的变化C. 超声波频率随声源和观察者相对运动的变化D. 超声波频率随介质密度的变化答案：C9. 超声波在医学诊断中的主要应用是什么？A. 测量人体温度B. 测量人体血压C. 测量人体血流速度D. 测量人体骨骼密度答案：C10. 超声波清洗的原理是什么？A. 利用超声波的热效应B. 利用超声波的机械效应C. 利用超声波的化学效应D. 利用超声波的电磁效应答案：B二、填空题（每题2分，共20分）1. 超声波的频率高于_______Hz。

答案：200002. 超声波在液体中的传播速度比在空气中的传播速度_______。

答案：快3. 超声波换能器可以将_______能转换为机械能。

答案：电4. 超声波在介质中的传播速度与介质的密度和_______有关。

ut超声波探伤二级考试题答案一、选择题（每题2分，共10题）1. 超声波探伤中，A型显示的纵波波形中，回波高度与什么成正比？A. 反射体的面积B. 反射体的厚度C. 反射体的粗糙度D. 反射体的声阻抗差异答案：D2. 超声波探伤仪的基本组成部分不包括以下哪一项？A. 发射电路B. 接收电路C. 显示电路D. 电源电路答案：D3. 超声波在介质中传播的速度与介质的哪些因素有关？A. 密度B. 弹性模量C. 温度D. 以上都是答案：D4. 在超声波探伤中，以下哪种缺陷类型不会产生回波？A. 裂纹B. 气孔C. 夹杂D. 氧化皮5. 超声波探伤中，波束直径的测量通常在距离探头多远的位置进行？A. 1米B. 2米C. 5米D. 10米答案：C6. 超声波探伤仪的灵敏度通常通过什么来调整？A. 发射电压B. 接收增益C. 脉冲宽度D. 扫描速度答案：B7. 在超声波探伤中，以下哪种材料的声阻抗差异最大？A. 钢和铝B. 钢和铜C. 钢和塑料D. 钢和空气答案：D8. 超声波探伤中，K值法的K值是指什么？A. 缺陷长度B. 缺陷高度C. 缺陷深度D. 缺陷面积答案：B9. 超声波探伤中，以下哪种缺陷对超声波的吸收能力最强？B. 气孔C. 夹杂D. 氧化皮答案：A10. 超声波探伤中，为了提高探头的指向性，可以采取以下哪种措施？A. 增加探头的直径B. 减少探头的直径C. 增加探头的工作频率D. 减少探头的工作频率答案：C二、判断题（每题1分，共5题）1. 超声波探伤中，探头的频率越高，其分辨率越高，但穿透能力越弱。

（正确）2. 超声波探伤仪的增益调节过大，会导致噪声干扰增加。

（正确）3. 超声波探伤中，材料的厚度增加，其声速也会增加。

（错误）4. 超声波探伤中，探头与被测物体之间的耦合剂越厚，其耦合效果越好。

（错误）5. 超声波探伤中，缺陷的深度越大，其回波高度越高。

（错误）三、简答题（每题5分，共2题）1. 简述超声波探伤中，如何确定缺陷的位置。

广东省机械工程学会无损检测分会超声波检测（UT）II级人员培训班(2008年6月)笔试考卷单位：姓名：评分：日期：一是非判断题（在每题后面括号内打“X”号表示“错误”，画“○”表示正确）（共20题，每题1.5分，共30分）1.质点完成五次全振动所需要的时间，可以使超声波在介质中传播五个波长的距离(0)2.超声波检测时要求声束方向与缺陷取向垂直为宜(0)3.表面波、兰姆波是不能在液体内传播的(0)4.纵波从第一介质倾斜入射到第二介质中产生的折射横波其折射角达到90°时的纵波入射角称为第一临界角(X)5.吸收衰减和散射衰减是材料对超声能量衰减的主要原因(0)6.我国商品化斜探头标称的角度是表示声轴线在任何材料中的折射角(X)7.超声波探头的近场长度近似与晶片直径成正比,与波长成反比(0)8.根据公式：C=λ·f 可知声速C与频率f成正比，同一波型的超声波在同一材料中传播时高频的声波传播速度比低频大(X)9.一台垂直线性理想的超声波检测仪，在线性范围内其回波高度与探头接收到的声压成正比例(0)10.在人工反射体平底孔、矩形槽、横孔、V形槽中，回波声压只与声程有关而与探头折射角度无关的是横孔(0)11.用sinθ=1.22λ/D公式计算的指向角是声束边缘声压P1与声束中心声压P之比等于0%时的指向角(0)12.水平线性、垂直线性、动态范围属于超声波探头的性能指标(X)13.入射点、近场长度、扩散角属于超声波检测仪的性能指标(X)14.在超声波检测中，如果使用的探测频率过低，在探测粗晶材料时会出现林状回波（X）15.钢板探伤中，当同时存在底波和伤波时，说明钢板中存在小于声场直径的缺陷(0)16.探测工件侧壁附近的缺陷时，探伤灵敏度往往会明显偏低，这是因为有侧壁干扰所致(0)17.耦合剂的用途是消除探头与工件之间的空气以利于超声波的透射(0)18.按照经典理论，超声波检测方法所能检测的最小缺陷尺寸大约是（λ/2）(0)19.按JB/T4730-2005.3标准检验钢板时，相邻间距为70mm的两个缺陷，第一缺陷指示面积为20cm2，指示长度为50mm，第二缺陷指示面积为25cm2，指示长度为75mm，则此张钢板（1x1m）为II级（0）20.外径400mm，内径300mm压力容器用低合金钢筒形锻件，可按JB/T4730-2005.3标准检验（X）二选择题（将认为正确的序号字母填入题后面的括号内，只能选择一个答案）（共30题，每题1.5分，共45分）1.工业超声波检测中,产生和接收超声波的方法,最经常利用的是某些晶体的(c)a.电磁效应b.磁致伸缩效应c.压电效应d.磁敏效应2.对于无损检测技术资格等级人员,有权独立判定检测结果并签发检测报告的是(d)a.高级人员b.中级人员c.初级人员d.a和be.以上都可以3.焊缝中常见的缺陷是下面哪一组?(b)a.裂纹,气孔,夹渣,白点和疏松b.未熔合,气孔,未焊透,夹渣和裂纹c.气孔,夹渣,未焊透,折叠和缩孔d.裂纹,未焊透,未熔合,分层和咬边4. GB/T 9445-1999无损检测人员资格鉴定与认证规定的证书一次有效期最长为（b）a.3年b.5年c.10年d.15年5.下列材料中声速最低的是（a）：a.空气 b.水 c.铝 d.不锈钢6.一般来说，在频率一定的情况下，在给定的材料中，横波探测缺陷要比纵波灵敏，这是因为（a）a.横波比纵波的波长短b.在材料中横波不易扩散c.横波质点振动的方向比缺陷更为灵敏d.横波比纵波的波长长7.超过人耳听觉范围的声波称为超声波，它属于（c）a.电磁波b.光波c.机械波d.微波8.波长λ、声速C、频率f之间的关系是（a）：a.λ=c/f b.λ=f/c c.c=f/λ9.如果超声波频率增加，则一定直径晶片的声束扩散角将（a）a.减少b.保持不变c.增大d.随波长均匀变化10.有一个5P20x10 45°的探头，有机玻璃楔块内声速为2730m/s，被检材料（碳钢）中的声速为3230m/s，求入射角α的公式为（b）αa.sinα=(3230/2730)·sin45°b.α=sin-1(3230/2730)·sin 45°c.tg=(3230/2730)·Sin45°11.为减小超声波通过介质时的衰减和避免林状回波，宜采用（d）进行探伤a.高频率、横波b.较低频率、横波c.高频率、纵波d.较低频率、纵波12.缺陷反射能量的大小取决于（d）a.缺陷尺寸b.缺陷方位c.缺陷类型d.以上都是13.靠近探头的缺陷不一定都能探测到，因为有（c）a.声束扩散b.材质衰减c.仪器阻塞效应d.折射14.超声波在介质中的传播速度主要取决于（d）a.脉冲宽度b.频率c.探头直径d.超声波通过的材质和波型15.声束在何处开始超过晶片直径？（b）：a.1.67倍近场 b.三倍近场 c.从晶片位置开始16.超声波检测中对探伤仪的定标(校准时基线)操作是为了(c)a.评定缺陷大小b.判断缺陷性质c.确定缺陷位置d.测量缺陷长度17.用对比试块对缺陷作定量评定,已知工件中缺陷埋藏深度为22mm,验收标准为Φ1.2mm平底孔当量,则应选用同材料对比试块中的(c)进行比较:a.Φ3-20mmb.Φ2-25mmc.Φ1.2-25mmd.Φ1.2-20mm18.锻件探伤中,如果材料的晶粒粗大,通常会引起(d)a.底波降低或消失b.有较高的"噪声"显示c.使声波穿透力降低d.以上全部19.采用试块对比法探伤时，由于工件表面粗糙，会造成声波传播的损耗，其表面补偿应为（c）：a.2dB b.4dB c.用实验方法测定的补偿dB值 d.对第一种材料任意规定的补偿dB 值20.检验钢材用的商品化60°斜探头,探测铝材时,其折射角(a)a.大于60°b.等于60°c.小于60°d.以上都可能21.为使经折射透入第二介质的超声波只有横波，纵波在第一介质的入射角应（c）a.大于第二临界角b.小于第一临界角c.在第一和第二临界角之间d.在第二和第三临界角之间22.用纵波直探头探伤,找到缺陷最大回波後,缺陷的中心位置(d)a.在任何情况下都位于探头中心正下方b.位于探头中心左下方c.位于探头中心右下方d.未必位于探头中心正下方23.超声波检测条件的主要考虑因素是(f)a.工作频率b.探头和仪器参数c.耦合条件与状态d.探测面e.材质衰减f.以上都是24.锻件探伤中,荧光屏上出现"林状(丛状)波"时,是由于(d)a.工件中有小而密集缺陷b.工件中有局部晶粒粗大区域c.工件中有疏松缺陷d.以上都有可能25.铸钢件超声波探伤的主要困难是(d)a.材料晶粒粗大b.声速不均匀c.声阻抗变化大d.以上全部26.当用双晶直探头在管材上测厚时，应使探头隔声层的方向与管材轴向（c）a.平行b.成45°角c.垂直d.成60°角27.按JB/T4730-2005.3标准规定，在一张钢板上有一指示长度为55mm的缺陷，其指示面积为20cm2，则该张钢板为（d） a.I级 b.II级 c.不合格 d.其级别评定要视位置而定28.按JB/T4730-2005.3标准规定，缺陷指示长度小于10毫米时，其长度应记为（d）a.8毫米b.6毫米c.3毫米d.5毫米29.按JB/T4730-2005.3标准规定，焊缝超声波探伤时，扫查灵敏度应不低于（b）a.定量线b.最大声程处的评定线c.判废线d.Φ2线30.JB/T4730-2005.3标准中对钢锻件进行质量等级分类的依据是（d）a.单个缺陷当量直径b.缺陷引起的底波降低量c.密集区缺陷占检测总面积百分比d.以上都作为独立的等级分别使用三问答题（共5题，每题2分，共10分）1. 什么叫“无损检测”？无损检测的目的是什么？常用的无损检测方法有哪些？答：在不破坏产品的形状、结构和性能的情况下，为了了解产品及各种结构物材料的质量、状态、性能及内部结构所进行的各种检测叫做无损检测；无损检测的目的是：改进制造工艺、降低制造成本、提高产品的可靠性、保证设备的安全运行。

无损检测超声波试题(UT二级)一、是非题1.1 受迫振动的频率等于策动力的频率。

√1.2 波只能在弹性介质中产生和传播。

×（应该是机械波）1.3 由于机械波是由机械振动产生的，所以波动频率等于振动频率。

√1.4 由于机械波是由机械振动产生的，所以波长等于振幅。

×1.5 传声介质的弹性模量越大，密度越小，声速就越高。

√1.6 材料组织不均匀会影响声速，所以对铸铁材料超声波探伤和测厚必须注意这一问题。

√1.7 一般固体介质中的声速随温度升高而增大。

×1.8 由端角反射率试验结果推断，使用K≥l.5的探头探测单面焊焊缝根部未焊透缺陷，灵敏度较低，可能造成漏检。

√1.9 超声波扩散衰减的大小与介质无关。

√1.10 超声波的频率越高，传播速度越快。

×1.11 介质能传播横波和表面波的必要条件是介质具有切变弹性模量。

√1.12 频率相同的纵波，在水中的波长大于在钢中的波长。

×1.13 既然水波能在水面传播，那么超声表面波也能沿液体表面传播。

×1.14 因为超声波是由机械振动产生的，所以超声波在介质中的传播速度即为质点的振动速度。

×1.15 如材质相同，细钢棒(直径<λ＝与钢锻件中的声速相同。

×（C细钢棒＝（E/ρ）?）1.16 在同种固体材料中，纵、横渡声速之比为常数。

√1.17 水的温度升高时，超声波在水中的传播速度亦随着增加。

×1.18 几乎所有的液体（水除外），其声速都随温度的升高而减小。

√1.19 波的叠加原理说明，几列波在同一介质中传播并相遇时，都可以合成一个波继续传播。

×1.20 介质中形成驻波时，相邻两波节或波腹之间的距离是一个波长。

×（应是λ/4；相邻两节点或波腹间的距离为λ/2）1.21 具有一定能量的声束，在铝中要比在钢中传播的更远。

√1.22材料中应力会影响超声波传播速度，在拉应力时声速减小，在压应力时声速增大，根据这一特性，可用超声波测量材料的内应力。
