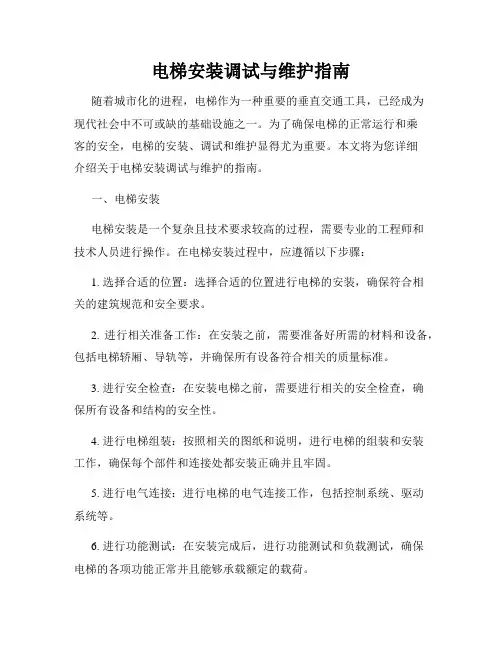

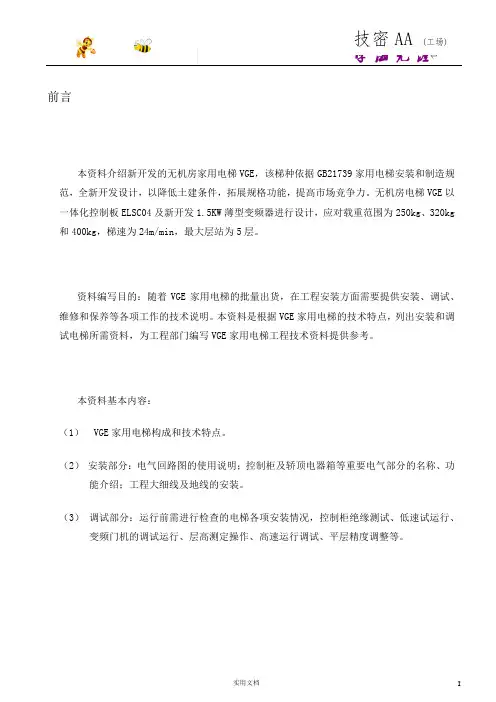

技密AA (工场)前言
本资料介绍新开发的无机房家用电梯VGE，该梯种依据GB21739家用电梯安装和制造规范，全新开发设计，以降低土建条件，拓展规格功能，提高市场竞争力。无机房电梯VGE以一体化控制板ELSC04及新开发1.5KW薄型变频器进行设计，应对载重范围为250kg、320kg 和400kg，梯速为24m/min，最大层站为5层。
资料编写目的：随着VGE家用电梯的批量出货，在工程安装方面需要提供安装、调试、维修和保养等各项工作的技术说明。本资料是根据VGE家用电梯的技术特点，列出安装和调试电梯所需资料，为工程部门编写VGE家用电梯工程技术资料提供参考。
本资料基本内容：
（1） VGE家用电梯构成和技术特点。
（2）安装部分：电气回路图的使用说明；控制柜及轿顶电器箱等重要电气部分的名称、功能介绍；工程大细线及地线的安装。
（3）调试部分：运行前需进行检查的电梯各项安装情况，控制柜绝缘测试、低速试运行、变频门机的调试运行、层高测定操作、高速运行调试、平层精度调整等。
目录
一、VGE家用电梯的技术概述 (1)
1.技术构成及特点 (1)
2.VGE家用电梯的规格 (1)
二、VGE家用电梯机械部分的安装 (1)
三、VGE家用电梯电气部分的安装 (1)
1.电气回路图的说明 (1)
1.1 电气回路图的类别和内容 (1)
1.2 控制柜&厅外检修柜对外的接线说明 (2)
1.3 电气回路图的读图方法 (2)
2.电源参数 (3)
2.1大楼变压器及线径选取 (3)
2.2电梯电源参数 (3)
3.控制柜概要 (3)
3.1 控制柜尺寸及主要部件安装图 (4)
3.2 控制柜内主要器件功能说明 (4)
4.电源柜概要 (5)
4.1 电源柜尺寸及主要部件安装图 (5)
4.2 电源柜内主要器件功能说明 (6)
5.厅外检修柜概要 (5)
5.1 检修柜尺寸及主要部件安装图 (5)
5.2 检修柜内开关功能说明 (6)
6.轿顶电器箱元件布置图 (7)
6.1轿顶电器箱元件布置 (7)
6.2门机板箱元件布置 (7)
7.操纵箱概要 (8)
目录 1．注意事项 (2) 2．端子名称和线号 (2) 3．按键名称和基本操作 (2) 4．接线图 (3) 5．开关门曲线说明 (4) 6．基本调试1 (6) 7．基本调试2 (6) 8．功能参数表 (8) 9．监控和故障显示 (11)
1、注意事项 1．必须由具有专业资格的人员才能对控制器进行调试、维修或检查。操作前请仔细阅该使用手册。 2．确认输入电源处于完全断开的情况下,才能进行配线作业。 3．不要把输入端子(L,N)与输出端子(U,V,W) 混淆,否则会损坏控制器。 4．将控制器的接线地端子可靠接地，否则有触电危险。 5．通电情况下,不要用手触摸控制端子,否则有触电危险。 6．在充电指示灯彻底熄灭或正负母线电压在36V以下时进行,否则有触电的危险。 7．防止螺钉,垫片及金属之类的异物掉进变频器内部,否则有火灾及损坏财务的危险。 8．主回路接线用电缆端头的裸露部分,一定要用绝缘胶带包扎好,否则有损坏财物的危险。 2、控制端子第1～7号端子请连接无电压接电信号或开路集电极信号。信号 端电压为＋12VDC ,输入公共端8为负。 3、按键名称和基本操作
3、2 按键基本操作 以改变参数P05为15为例： 按键次序 显示内容 注意: 在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出, (端子C2-C3 )--输出公共端
5、开关门过程说明 5、1 开门过程 1、以力矩提升为P05、加减速时间为d28，频率 d15启动,再以加减速时间d29, 目标值为d16进入开门起始低速运行。 2、经过时间d47后,开始以加减速时间d30,目标值为d17进入开门高速运行。 高速段频率一般设置为一段即设置参数d17=d19。 3、当门运行到开门变速开关位置时,通过延时d48后,开始以加减速时间d33,目 标值为 d20进入开门低速运行。 4、当门运行到开门到位开关位置时,门以保持频率d21,保持电流d40进入开门 到位力矩保持。 注意： 1、开门到位保持频率为d21,保持电流为d40。保持时间为d42,范围为0.1到 999(sec),当设置为0时，则长期保持。 2、高速段频率一般设置为一段即设置参数d17=d19，此时d17与19之间的 加减速d32将不起作用。 3、若低速段开门力矩较小，可以适当加大P05的值。注意：过大的P05值可 能会引起过流保护。
适用日立电梯GVK.GVB.GVH.GVZ. 变频调速电梯 首要进行现场电气线路查看。 一．检修状况试运转 A 轿内检修： 1 查看复核变频器的设定参数是否符合要求。 2 在轿厢内将检修 开关置于检修状况。然后轿厢内不要留人，而上机房操控屏上操作。 3 此刻 PC 机输入点 X7 亮，X10 灭可用轿内检修办法试运转。 4 轿内检修上行可用11L14 高层站的内指令输入点短接。 5 轿内检修下行可用11L40 与最低层站的内指令输入点短接. B 轿顶检修：此刻 X7.X10 不亮，可用轿顶检修试运转。 1 .轿顶检修上行11L40 与21L6 短接[X11 亮] 2 。轿顶检修下行11L40 与21L7 短接。[X12 亮]。 3 检修运行电梯状态；当11L40 与慢上或慢下点时，电梯应立即关门[PC 出点Y3 。GMJ 上行；SJ上行或XJ 上行]。当门完全关闭后[Y3 熄；GMJ 下行。Y1 4 或Y1 5 `Y12`Y0 亮]。 电梯立刻起动向上或向下运转。此刻要调查电梯运转方向是否与你的指令方向共同；如否，就要将变频器LF5 的设定值[0/1] 改变；直到电梯的运行方向与你的指令方向一致。同时，要观察变频器参数LF88 和LF89 的方向[+与-]是否一致。如否，就要将变频器LF18 的设定值[on/off] 改变。直到两者方向一致。 4．检修状况运转中止后应立即开门。 5．请留意，因为电梯初次运转，井道状况不清，恐防轿厢磕碰井道件故上 `下行的行程不要操控太长。 6．在机房实验检修运转正常后，可进入轿顶操作。 C．轿顶操作； 1．查看各轿顶安全回路的一切开关是否有用。 2．查看轿顶检修是否优先。 3．在上面 1、2 项正常后可试按轿顶上行或下行按钮，进行轿顶检修运转，若不正常，应 的打轿顶急停后进行查看。 4．若轿顶检修点动上、下行均正常。可在轿顶上检修上下行对井道件进行全程查看。查看井道件装置是否正确。 D．测层高。 1．电梯在最低层平层，坚持正常状况待命。 2．将PLC 运行开关置OFF，用HPP 将M812 置ON；M811、M510 置OFF，M150 置ON[M150 是测层高的开关， M510 主动， M811 上减速 M812 下减速 ]C235 清零。 3． PLC、RUN 开关置 ON，此刻电梯会主动关门，检修速度上行；抵达顶层后主动停下。 至此测高工作结束。且监测到Z=2n[n 为层站数]；D250=n 。用编程器监测M510 是否NO，如否，则测高失利，要重做上述作业。 4．注意；PLC 所记录的DD202~DD[200+2n] 数值就是层高表,可作日后维修时使用,不得随意改动PC 机内层高表的数值. 5．用轿内检修随意上行或下行 ,观层楼数显的改变是否正确并从底层上行到顶层 ,又从顶层到底层,观层楼数显,若正确,即可试行快车.
前言 本使用说明书，就在进行无机房电梯SPACEL-UNI(CV300系列)控制装置（系统）的安装·保养·调整作业所必要的处理方法上进行了说明。 本说明书的内容的适用对象为具有控制系统基本知识的技术以及管理人员。 在实施各种作业时，必须事先熟读该说明书，根据上面记载的指示进行操作。禁止进行说明书上记载内容以外的行为·操作。 请妥善保管好该说明书，谨请彻底管理。 控制系统操作时的注意事项 系统调整程序书：６Ｅ１Ｍ１８３６ 试运转程序书：６Ｅ１Ｍ１８３７ 高速调整程序书：６Ｅ１Ｍ１８３８ 乘感调整程序书：６Ｅ１Ｍ１８３９ 故障判断?错误代号：６Ｅ１Ｍ１１９５ 调整维保指示书：６Ｅ１Ｍ１８４０
安全上的注意事项 为了防止对管理和使用者及他人造成危害和财产的损害与未然，安全正确地使用商品。在装置的本体以及其使用说明书上，记载有重要的内容。请将以下内容（表示·图记号）充分理解后，再阅读本文，并遵守其记载事项。 [表示的说明] ※：所说的受伤是指不需要住院治疗或定期去医院看病的伤、烧伤、触电等。 [图记号的说明] [本体警告表示标签的确认]
一般禁止·注意事项 为了维护制品·利用者·作业者的安全性，将作业时的注意事项例举于以下。请掌握和遵守其内容。 电梯系统的不适当操作·作业是导致故障，坏损，灾害的起因 。万一实施本说明书上记载的内容之外的行为，禁止的操作等，造成直接或间接的故障的场合，本公司将不负此责任，谨请谅解。 １） 在电梯控制盘上贴有PL 标签（制品安全标签）。 禁止进行违反PL 标签指示的事。必须按照指示进行作业。 ２） 没有指示禁止改造电梯控制盘。 将成为装置的误操作·发热·起火等的起因，有时也会给作业者自身带来危险。 ３）在交换零部件之际，禁止纯正部件以外的使用（流用）。必须使用指定用品。 ４）在电梯控制盘方面，对于使用于调整保养的必要开关部以外的盘内部件，由于电源处于投入状态，因此禁止任意接 触。有触电的危险。 另外，由于充电部（电容器·蓄电池等）的存在，即使断开电源，也有禁止一定时间接触的部位（依据PL 标签的指 示），因此要按照指示进行作业。 ５）禁止没有检查资格者（持有建筑基准法上规定的检查资格的人员，或者接受了指导具有同等机能的人员）的人员进 行维修保养·调整作业。 ６）禁止带电作业。 有触电至死伤的危险。在配线作业之际，必须将动力用断路器（1S ）以及照明用断路器（4S-1，2）打成OFF ，在确 认了没有供电的状态后，在进行施工。 ７）禁止将安全回路，门回路作短路使用。（但不包括本体的作业时及安装调整手册所指示的项目） 紧急时各种保护不动作而造成的异常行走是非常危险的。 ８）禁止事先不确认轿厢位置，用门非锁定钥匙开放轿门。这会造成在井道上落下而发生人员伤亡事故。 ９）在进入轿厢上时，禁止在将安全开关（2KS ）OFF ，点检开关（INSS ）ON ，及顶部确保SW （PTST ）INS 之前乘入。另外， 禁止在乘入时有充分余额的位置上将轿厢停下之前乘入。 如果安全开关不OFF ，恐怕会有电梯突然起动而造成冲突，落下等危险。 如果点检开关不ON ，电梯可能会高速升降，会造成头部受伤。 １０）禁止不戴安全帽及穿着安全带进入电梯轿厢，并禁止在轿厢升降中从轿厢上的安全出口中钻出。 有冲突，落下的危险。 １１）为便于一般利用者能触到，并在最上层乘场或乘场附近设置的副操纵盘上设置制动器开放装置和电源切断开关等， 在偏离副操纵盘的场合，必须安装副操纵盘的保护罩。 其中也包含防止由于误动作，恶作剧等造成的系统异常的发生。 １２）在超出规格书上记载的周围环境条件等状态下，禁止进行作业。 １３）在进行其他个别作业施工时，请遵守其他使用说明书上记载的禁止事项·注意事项。 危险
KONE3000 Mini Mini Space TM 电梯安装指导手册 前言
保密声明： 本安装手册仅适用于进行KONE 3000 Mini Mini Space电梯产品的安装，未经过通力相关人员的书面许可，任何人不得以任何理由，将文件泄露或拷贝给第三方翻印和外传。对违反规定者，通力保留违反该条例的起诉权利。 授权声明： 本文件的发行仅作为信息资料使用。任何适用本文件参与安装施工人员必须具备从事该工作的资格。要求必须接受过通力相关具体的培训，且具备通力授权的安装资格。 不承担责任的声明： 通力在任何时候均保留改变本文件中反映的产品设计、特性、程序的权利。本文件中包含任何声明不作为对其它任何产品的说明或程序；任何具体目的或质量；或任何购买合同的修订或表述；商品规格和适用性的依据、或条件，表达或暗示。 通力不承担任何有关本文件所带来的任何责任。通力不承担任何人盲目、错误、疏忽或表述本文件所造成的后果。本文件的使用者承担泄漏本文件的所有风险和责任。 备注： 编制本安装手册时参考AM-01.01.043 KONE 3000 Mini space安装手册，在编制本手册中难免有一些错误和不当之处，敬请各位谅解。 在操作此安装手册进行电梯安装施工过程中，如有任何疑问请查阅相关的AM 文件。 编制：FSD日期： 审核：日期： 批准：日期： 目录
序号内容页数1.概述1 相关参考文件2 文字缩写3 1.2.1概述3 1.2.2井道和轿厢3 1.2.3层门和门框5 1.2.4机房6 2.安全事项7 主要安全事项7 2.1.1安全概述7 2.1.2电器操作安全7 2.1.3安全防护主要措施8 安全的安装方法9 危险标示及个人防护用品标示9 个人安全10 3.工地要求及所需工具11 工地要求11 工具14 3.2.1安装工具14 3.2.2手持工具15 4.卸货及分发17 卸货及分发材料17 5.放样板线19 装配样板架和悬挂样板线19 填写井道样板定位检查表格20 群组电梯的样板架22 6.层门的安装24 AMD厅门安装24
博检存档编 存档日 艺工调电梯试ⅡBLT- 司公限有梯电特林博阳沈
Ⅱ沈阳博林特BLT 调试工艺 Catalogue 录目 慢车调试工艺1. Page Description No. 页序号说明 9 1.1 检查和确认9 1.1.1 现场机械装配检查及确认10 1.1.2 电气装配检查及确认12 1.1.3 编码器装配的检查13 1.2 上电和检查13 1.2.1 进一步的确认和检查13 1.2.2 ±检查现场提 供的总进线电压，三相电压应为3807%VAC，相间偏差13 1.2.3 图纸的要求检查总进线线规及总开关容量应达到CAD13 1.2.4 以上检查都得以确认正常后，则可上电调试13 1.2.5 通电 后的检查21 1.3 主机整定21 1.3.1 616GL5-JJ）型号使用安川变频器的主机（型号21 1.3.1.1 准备和检查22 1.3.1.2 主机整定24 1.4 机房检修运行26 1.5 轿顶检修操作26 1.6 紧急电动运行BLT CONTROL SYSTEM１ Ⅱ沈阳博林特BLT 调试工艺 2 快车调试工艺 27 2.1 检查和确认27 2.1.1 现场机械装配检查及确认27 2.1.2 电气装配检查及确认29 上电和检查2.2 29 2.2.1 进一步进行确认及检查29 2.2.2 门机的检查和调试31 2.2.3 光幕的检查 31 轿厢层显的检查2.2.4 31 2.2.5 平层感应器接线检查32 2.2.6 终端强迫减速开关的检查和调试
32 ,检查每层平层插板安装位置数量正确2.2.7 33 快车调试工艺2.3 33 2.3.1 BLT-KOLLMORGEN主板参数一览33 2.3.1.1 主要参数34 输入输出信号设置表2.3.1.2 35 2.3.1.3 F参数菜单表 36 2.3.2 模拟速度指令系统的调试36 井道学习2.3.2.1 37 2.3.2.2 试运行 37 2.3.2.2.1 再平层功能的检查38 2.3.2.2.2 单层运行BLT CONTROL SYSTEM２ Ⅱ沈阳博林特BLT 调试工艺 38 2.3.2.2.3 双层运行38 2.3.2.2.4 全程运行38 开，关门运行的确认2.3.2.2.5 38 2.3.2.2.6 光幕功能的确认38 2.3.2.2.7 关门力矩的确认 38 2.3.2.2.8 轿厢选层按钮功能确认39 2.3.2.2.9 确认其他功能开关 39 2.3.2.3 运行舒适感调整40 2.4 井道串行通讯系统的调试 40 2.4.1 检查和确认41 2.4.2 上电确认41 井道SM-04板的调试2.4.3 42 2.5 平层精调 42 2.5.1 平层偏移量的确定42 2.5.2 平层精调 44 并联调试2.6 44 2.6.1 确认并联接线45 2.6.2 并联调试的确认46 群控调试2.7 46 2.7.1 确认群控群线47 2.7.2 群控调试的确认 48 2.8 消防功能的调试BLT CONTROL SYSTEM３ Ⅱ沈阳博林特BLT 调试工艺 48 2.8.1 消防功能的定义48 2.8.2 消防功能的输入点48 2.8.3 消防功能的调试49 故障代码表 2.9
编号：YETS-0019-C 调试手册 默纳克NICE900门机控制器调试手册 (适用于匹配核奥达门电机) 沈阳博林特电梯集团股份有限公司 SHENYANG BRILLIANT ELEVATOR Co.，Ltd. 2014年10月
目录 1 前言 (2) 2 门机控制器调试 (3) 2.1电气说明 (3) 2.2操作与显示界面 (3) 2.3电机参数自调谐 (4) 2.4门宽自学习 (5) 2.5运行曲线调试 (5) 2.6参数表 (7) 2.7故障诊断及对策 (13) 存档：【资料室】电子存档：【产品管理】发送部门：【按Q/BLT 51.03文件分发部门与份数统计表】 设计 审核 产品管理 标记处数更改单编号签名日期批准
1 前言 本手册所阐述的内容仅提供给博林特电梯有限公司调试、维保人员经培训合格后使用。为了您个人及他人的安全，请勿执行您无资格执行和没有认证的工艺步骤。 本手册包括的所有图纸和信息属沈阳博林特电梯股份有限公司财产，不能任意直接或间接地传播、公开、并损坏沈阳博林特电梯股份有限公司的利益。本手册严禁以任何理由私自复印，若调试人员离开本公司，应及时将资料交还沈阳博林特电梯股份有限公司。 调试人员在调试前应仔细阅读本手册，调试过程严格按照本手册程序执行。在调试过程中应穿着电工绝缘鞋、工作服等防护衣物并应保证在每个现场至少有一套调试工具。 本手册适用于匹配核奥达YTYP504-502门电机的门机系统电气调试，适用于控制柜、曳引机、编码器在出厂时进行了配套调试工作的电梯系统。本手册需要配套《电气安装手册》使用。 电梯安全关系重大，因此要求每位调试人员工作认真仔细，决不放过任何疑点或进行危险操作！在调试过程中发现问题可以及时与电气设计室联系。
电梯调试说明书 1 参数预设 ◆ 在控制柜上电之前，请确保准确安全的电气连接和机械安装。 1.1 基本参数表 按下急停开关，在检修状态下参照功能码一览表正确输入以下相关参数： 1.2 楼层显示设置 举例：E1.01设定值为3417，电梯在底层时楼层显示“B 1”；E1.02设定值为1617，电梯在第2层时楼层显示“ 1 ”(16xx表示低位居中)； ◆ 点阵楼层显示板还支持以“1x”开头、“A”或“B”结尾的3位字符显示，具体设置方法如下表：
设定值6162 6465 6768 7071 7374 7677 7980 8283 8586 8889 显示字符10A 11A 12A 13A 14A 15A 16A 17A 18A 19A 设定值6163 6466 6769 7072 7375 7678 7981 8284 8587 8890 显示字符10B 11B 12B 13B 14B 15B 16B 17B 18B 19B 1.3 主板逻辑设置 主板P1～P4口输入点的常开/常闭逻辑通过H0.00 和H0.01 来设置，常开时对应位为0，常闭时对应位为1。 H0.00表示P2、P1口的逻辑设定值，以16进制数表示，默认为C0FC： H0.01表示P4、P3口的逻辑设定值，以16进制数表示，默认为C038：
当低速梯使用的场合，请把没有安装的强迫减速开关对应点设置为常开属性， 否则会影响正常的快车运行。 1.4 轿厢控制板逻辑设置 前后门轿厢控制板P1～P16输入点的常开/常闭逻辑通过H1.00和H2.00来设置，常开时对应位为0，常闭时对应位为1。 H1.00表示前门轿厢控制板的逻辑设定值，以16 进制数表示，默认为0000： H2.00表示后门轿厢控制板的逻辑设定值，以16 进制数表示，默认为0000：
电梯调试工艺 BLT-Ⅱ 沈阳博林特电梯有限公司
Catalogue 目录1. 慢车调试工艺 No. 序号Description 说明 Page 页 1.1 检查和确认9 1.1.1 现场机械装配检查及确认9 1.1.2 电气装配检查及确认10 1.1.3 编码器装配的检查12 1.2 上电和检查13 1. 2.1 进一步的确认和检查13 1.2.2 检查现场提供的总进线电压，三相电压应为380±7%VAC，相间偏差13 1.2.3 检查总进线线规及总开关容量应达到CAD图纸的要求13 1.2.4 以上检查都得以确认正常后，则可上电调试13 1.2.5 通电后的检查13 1.3 主机整定21 1. 3.1 使用安川变频器的主机（型号616GL5-JJ）型号21 1.3.1.1 准备和检查21 1.3.1.2 主机整定22 1.4 机房检修运行24 1.5 轿顶检修操作26 1.6 紧急电动运行26
2 快车调试工艺 2.1 检查和确认27 2.1.1 现场机械装配检查及确认27 2.1.2 电气装配检查及确认27 2.2 上电和检查29 2.2.1 进一步进行确认及检查29 2.2.2 门机的检查和调试29 2.2.3 光幕的检查31 2.2.4 轿厢层显的检查31 2.2.5 平层感应器接线检查31 2.2.6 终端强迫减速开关的检查和调试32 2.2.7 检查每层平层插板安装位置,数量正确32 2.3 快车调试工艺33 2. 3.1 BLT-KOLLMORGEN主板参数一览33 2.3.1.1 主要参数33 2.3.1.2 输入输出信号设置表34 2.3.1.3 F参数菜单表35 2.3.2 模拟速度指令系统的调试36 2.3.2.1 井道学习36 2.3.2.2 试运行37 2.3.2.2.1 再平层功能的检查37 2.3.2.2.2 单层运行38
1. 安装前的准备工作： 1.1在电梯安装组进安装现场之前，各组带班人应检查以下工具是否齐备： 1.2 劳动力配置： 一般由3人组成，但人员的多少决定于所装电梯的工作量大小(层数、台数、工期)，每组必须有熟练的机械安装工师傅带班，且所有施工人员均须有相关的资职证书及文件，带班人全面负责安装工程计划、安全及安装质量并向负责部门定期汇报施工进度。 1.3安装计划进度表 安装组进场前必须按客户要求工期合理配置人力，并对电梯安装先行编制进
度表，并按预期计划，保证工程进度、工期、质量，除质检人员到现场检查外，安装组长必须每星期把实际进度表交上级安装部。 电梯安装(机械)进度表 工程名称电梯编号进场日期 电梯安装地点控制形式负责人 1.4井道尺寸的查验： 为了保证安装组进场后，安装各工序顺利进行，安装组必须根据公司出具的电梯安装平面布置图和标准GB50310--2002等有关文件，根据电梯机房及平面布置图，检测井道高度、井道内净尺寸、顶层高度、提升高度、底坑尺寸、预留孔位置尺寸、停层数、机房高度、吊钓等是否与图纸相符。在检查井道的同时，必须注意井道壁是否有突击的钢筋与混凝土块，若发现井道相关尺寸与图纸有较大偏差，且超出可调整范围时，应立即通知工程科或甲方，马上按图纸进行修改。 主控项目 1.4.1机房内部、井道土建（钢架）结构及布置必须符合电梯土建布置图的要求。
1.4.2主电源开关必须符合下列规定： 1主电源开关应能够切断电梯正常使用情况下最大电流； 2对有机房电梯该开关应能从机房入口处方便地接近； 3对无机房电梯该开关设置在井道外工作人员方便接近的地方，且应具有必要的安全防护。 1.4.3井道必须符合下列规定： 1当底坑底面下有人员能到达的空间存在，且对重（或平衡重）上未设有安全钳装置时，对重缓冲器必须能安装在（或平衡重运行区域的下边必须）一直延伸到坚固地面上的实心桩墩上； 2电梯安装之前，所有层门预留孔必须设有高度不小于1.2m的安全保护围封，并应保证有足够的强度； 3当相邻两层门地坎间的距离不大于11m时，其间必须设置井道安全门，井道安全门严禁向井道内开启，且必须装有安全门处于关闭时电梯才能运行的安全装置。当相邻轿厢间有相互救援用轿厢安全门时，可不执行本款。 一般项目 1.4.4机房还应符合下列规定： 1机房内应设有固定的电气照明，地板表面上的照度不应小于200lx。机房内应设置一个或多个电源插座。在机房内靠近入口的适当高度处应设有一个开关或类似装置控制机房照明电源。 2机房内应通风，从建筑物其他部分抽出的陈腐空气，不得排入机房内。 3应根据产品供应商的要求，提供设备进场所需要的通道和搬运空间。 4电梯工作人员应能方便地进入机房或滑轮间，而不需要临时借助于其他辅助设施。
安全注意事项 在安装和设备投入运行前，请仔细阅读安全说明和警告，避免对人员、设备造成伤害及损坏。 本说明书有关安全注意事项的的等级分为“注意”和“危险”两级。 注意 危险 ：错误使用会有危险，可能会造成 轻伤、中度伤害或财物损失。 ：错误使用会有危险，可能会 致人重伤、残废甚至死亡以及 重大财物损失。 1．确认及安装 注意 ●受损的变频器和零部件不全的变频器，切勿安装。 ●请安装在金属等不易燃烧的材料上，以免发生火灾。 ●安装时请不要抓在外壳或两端接线端子上，当心掉下来压脚，有受伤的危险。 ●请确定已安装牢靠。否则，可能会掉下来砸伤人。 2．布线 注意 ●请确认交流主回路电源的电压与变频器的额定电压是否一致。切勿对变频 器进行耐电压试验。 ●请勿将电源接到输出U、V、W端子上。
危险 ●接线前，请确认输入电源是否处于OFF状态。 ●只允许连接交流单相220V的输入电源，本设备必须接地（NEC和其它应用标准）。， ●非专业电气工程人员，请勿进行接线作业。 3．操作和运行 注意 ●因散热片温度会变得很高，所以，请不要触摸，以免被烫伤。 ·请勿随意变更变频器的设定，本变频器在出厂时已经进行了适当的设定。危险 ●请务必在装上外壳后再接通电源。接通电源前请将开关置于OFF位置。 ●变频器通电时，即使在停机状态也不要触摸变频器的端子，以免触电。4．维护和检查 危险 ●检查要在切断电源5分钟后进行，否则有触电的危险。 ●检查和维护要由专业人员进行 ●变频器的端子在通电情况下切勿触摸，端子上有高电压，非常危险。 ●进行检查、维护作业时请使用绝缘工具，并避免手上佩带手表、戒指等金属物。 5．其它 危险 ●绝对禁止对变频器进行改造，以免发生伤亡事故。
电梯安装工作流程 及工艺质量规范 安装说明 一：电梯安装工作流程要求分为： 1.、工作前： 1.1探讨工作中可能存在的风险。这些风险可能来自于环境、工具设备，可能来自于操作；可能来自于客户和用户、也可能来自于自己的同事，还可能来自于无关人员； 1.2 检查自己及同事的精神状态是否良好，检查个人防护用品和安全防护用品是否携带和良好，检查工具是否足够和良好； 2、工作中： 2.1 防止好安全防护用品，穿戴好个人防护用品，对影响工作的危险源进行控制和清理； 2.2 按照正确的施工步骤进行操作，不违章、不冒险、不心存饶幸、不投机取巧； 2.3 同事间要进行相互的沟通与配合、相互的监护和监督、发现违章必须立即指出并要求立即纠正； 2.4 保持工作场所清洁有序； 3、工作后： 3.1每次离开现场，一定要保持“工完场清”的状况；
3.2离开工作区域前，再次对影响公众安全进行检查，防护措施到位后方可离开； 3.3检查有没有遗失或损坏的工具设施，如果遗失或则损坏，应及时补充好修习及更换； 二、每个安装班组在电梯安装之前必须了解电梯各个零部件的构造及安装工艺要求； 三、每个安装班组所有的工作人员必须熟知及运用电梯的相关电气原理图和接线图； 四、每个班组在电梯进行安装之前必须接收三级安全教育并且进行学习的人员签字； 五、每个安装班组所有的工作人员必须熟知电梯安装的质量标准及验收要求； 六、每个安装班组在进场之前必须准备库房、井道、机房等安全标志并在进入现场第一时间粘贴在相应的安全出入口相关的位置，如：“井道施工，禁止抛物、” “井道施工，防止堕落、”“井道施工，防止烟火”“井道施工危险，请关好防护门”等等的警示标志； 具体的安装工作流程及工艺质量规范如下： 一：安装前所准备的的计量工具
星码电梯DSS、MMRACVF门机变频调试参数 注意 危险 1．确认及安装 注意 2．布线 注意
3．操作和运行4．维护和检查5．其它危险注意危险危险 危险
目录 1、安全注意事项-------------------------------------------------------------------------------1 2．目录------------------------------------------------------------------------------------------2 3．接线------------------------------------------------------------------------------------------4 3—1 变频器接线图---------------------------------------------------------------------4 3—2 控制器接线--------------------------------------------------------------------------5 4．操作-------------------------------------------------------------------------------------------6 4—1 各按键功能及指示-----------------------------------------------------------------6 4—2 基本操作-----------------------------------------------------------------------------7 4—3 系统参数-----------------------------------------------------------------------------7 5．其它参数------------------------------------------------------------------------------------10 5—1 相关技术参数-----------------------------------------------------------------------10 5—2 电气参数-----------------------------------------------------------------------------10 6．调试说明------------------------------------------------------------------------------------11 6-1两个关键词的解释---------------------------------------------------------------------11 6-2门机控制器调试的具体步骤---------------------------------------------------------11 7．故障处理-------------------------------------------------------------------------------------13 8、其它---------------------------------------------------------------------------------------------13 8—1 废物处理------------------------------------------------------------------------------13 8—2 咨询修理------------------------------------------------------------------------------13 9、附页---------------------------------------------------------------------------------------------14 附页1：门机安装注意事项-----------------------------------------------------------------14 附页2：双折门机直梁安装示意图--------------------------------------------------------15 附页3；轿顶安装示意图--------------------------------------------------------------------16
目录 1．注意事 项……………………………………............................................ (2) 2．端子名称和线 号 (2) 3．按键名称和基本操 作 (2) 4．接线 图………………………………………………………………… (3) 5．开关门曲线说 明 (4) 6．基本调试 1………………………………………………………………… (6) 7．基本调试 2………………………………………………………………… (6)
8．功能参数 表………………………………………………………………… …8 9．监控和故障显 示 (11) 1、注意事项 1．必须由具有专业资格的人员才能对控制器进行调试、维修或检查。操作前请仔细阅该使用手册。 2．确认输入电源处于完全断开的情况下,才能进行配线作业。3．不要把输入端子(L,N)与输出端子(U,V,W) 混淆,否则会损坏控制器。 4．将控制器的接线地端子可靠接地, 否则有触电危险。
5．通电情况下,不要用手触摸控制端子,否则有触电危险。 6．在充电指示灯彻底熄灭或正负母线电压在36V以下时进行,否则有触电的危险。 7．防止螺钉,垫片及金属之类的异物掉进变频器内部,否则有火灾及损坏财务的危险。 8．主回路接线用电缆端头的裸露部分,一定要用绝缘胶带包扎好,否则有损坏财物的危险。 2、端子定义 注: 1、 --*为控制器内部接线,不在6芯控制电缆线内。 2、控制端子第1～7号端子请连接无电压接电信号或开路集电 极信号。信号端电压为＋12VDC ,输入公共端8为负。 3、按键名称和基本操作 3、 1 按键名称
杂物电梯安装调试维护说明 (1 时间：2009-06-25 10:10:18 来源：赛尔资讯文号：大中小 杂物电梯按井道结构型式划分可分为框架结构式和土建结构式，按装载方式划分可分为窗口式和地平式。杂物电梯由电器部份和机械部分组成，电器部份由曳引机、电控箱、呼梯盒、磁感应器、极限开关等组成;机械部份由井道框架或导轨支撑架、轿厢、对重、层门等部件组成。 用户应提供的条件：1、杂物电梯的安装、调试与维护应满足jg135-2000的相关条款。2、如果轿厢和对重之下确有人可以进入的空间存在，井道底部的底面载荷应大于5000n/㎡，将轿厢和对重缓冲器安装在一直延伸到坚固地面的实心桩墩上。3、足够大的杂物梯安装空间。4、提供三相五线动力电及照明电源至电控箱。5、井道地面承载不小于5000n/㎡。6、井道垂直误差不大于正负20毫米。 7、在井道的上方，对应于曳引机的位置，应设置检修口，检修口的大小应不小于800(宽㎜×800(高㎜，以便维修保养时人员出入。8、电梯控制箱安放位置应便于维修和调试，建议安放在顶层层门右上方墙壁上或框架顶上。 ●准备工作： *熟悉零、部件：根据附图熟悉所要安装的各部件名称 *按装箱清单核对接收的物品 *核对井道尺寸：根据并道布置图核对层站数、层间距、顶层高度、底坑深度、门口预留尺寸、井道尺寸，确认井道布置图与井道尺寸一致。 一、电梯安装
1、井道的安装 框架结构式井道的安装： 井道架分为上底(井道架曳引机座、下底(井道架底座、横框、井道架角钢。 首先，将下底及井道架角钢，横框放入井道，逐级往上安装横框，直到上底(曳引机座，在越过楼层时调整井道框架规方和地面垂直，调整井架和井道壁(楼板孔壁间距(一般为50mm左右，在井道架角钢与楼层板之间用框架支撑角钢焊接，以固定井架。井道架底座用m10膨胀螺栓与地面固定。 每层三件横框(没有门口层及顶层均放二件横框，第一件横框距地面约450㎜，第二件横框距地面约1800㎜，该二件横框应处于层门框上下200mm左右，用于固定层门，其余一件横框均布于上下楼层间。 土建结构式井道的安装： 按井道图及平面布置图在井道内用焊接方法或膨胀螺栓固定导轨支撑架、曳引机承重梁。 2、曳引机，缓冲器的安装 将曳引机置于井道架曳引机座上，垫上减震胶垫，安装导向轮。注意曳引机与轿厢方向。用膨胀螺栓固定对重缓冲器和轿厢缓冲器。通常，轿厢侧缓冲器高度大于对重侧缓冲器 对于土建结构的杂物电梯或载重量250㎏以上的框架结构的杂物电梯曳引机座均应放在承重钢梁上，该承重钢梁一般采用工字钢，由用户处理，按图纸要求架
1 电梯的特点和结构 电梯是一个具有特种容载轿厢装置沿着恒定不变的导轨，在不同的水平面间，作间歇运动的用电力驱动的起重机械，它适宜于装置在二层以上的高层建筑内，专供上下运送人员和货物之用。 1.1 VVVF电梯简介 VVVF（即交流变压变频）电梯控制技术是国外八十年代初发展起来的电梯领域的最新技术。自问世以来，由于其优良的性能而得到了广泛的应用，为现代化电梯工业的发展开辟了新的领域。 VVVF电梯的控制系统，是32位CPU组成的系统。其主要作用是对电梯的内选、外呼等指令信号进行实时处理，决定电梯的运行状态、方式以及电梯启动、制动等所有的控制。其先进的LSI大规模集成电路技术和灵活的控制软件及高可靠性，使电梯的性能、质量和可维护性大大提高。 VVVF电梯的拖动系统，采用目前国际流行的先进的交流变压变频控制技术，通过内设独立的微机系统对电机电压、电流、频率、转速的精确控制和闭环反馈技术，使交流电梯的运行效率大大提高，运行性能更加完善。 VVVF电梯的机械系统，采用最先进的CAD设计和先进的工业手段来保证，使整机性能有了可靠的技术保证，既降低了整梯重量有保证有较高的机械强度，更由于采用了德国慕尼克技术制造的驱动主机使得传统的蜗轮、蜗杆传动系统的传动效率和技术指标得到突破性的发展。 1.2 VVVF电梯的结构 电梯是一种典型的机电一体化的产品，组成电梯的机械和电气部分的主要部件按其安装部位和作用现分述如下： 1.2.1 机房部分： 1.2.1.1 驱动主机 是电梯的动力源，安装在机房内的专用承重钢梁上，主要由下列部分组成： a. 驱动电机一是电梯拖动系统中将电能转化为机械能的装置，本梯采用日本进口MVK系列三相感应变频调速电动机。因采用变频器调速方式，使电机的转速根据控制要求按供电频率的变化而改变，使电机能高效低噪运行，在全程调速区内有均的力矩特性和良好速度稳定性。该电机内置冷却风机和两套NTC测温组件，为长期高效运行提供可靠的保证。
上海现代电梯制造有限公司
目 录 1. 概述 (1) 2. 规格 (1) 3. 系统原理图 (2) 4. 外部接插件 (3) 4.1 控制和电源接插件 (3) 5. HHT操作 (4) 5.1 HHT 显示 和键 (4) 5.2 HHT 菜单流程图 (4) 5.3 模式选择 (5) 5.4 编程模式中的数据设置 (5) 5.5 控制菜单复位 (7) 5.6 校准 (8) 5.7 SPROM初始化 (9) 6. 菜单数据 (11) 6.1 监控菜单 (11) 6.2 项目菜单 (14) 7. 参数说明 (17) 7.1 控制菜单 (18) 7.2 界面菜单 (21) 附件 A. 测试引脚功能使用说明 (23) 附件 B. 模拟输出功能使用说明 (24) 附件 C. 跳线功能使用说明 (24)
基本命名规则 版本 特定序列号
1. 概述 HIDC-INT2/4I 是配备感应电动机的高级门机变频控制器.此产品采用DSP实现电机的矢量控制，应用编码器反馈的电机转子位置获得稳定的速度控制.您可以通过HHT-2000来监测和设置数据参数.由于门机故障将通过HHT-2000显示出来,所以您可以及时处理这些故障.必要的话,也可通过示波器来观测DAC输出. 2. 规格 HIDC-INT2I HIDC-INT4I 输入电源 单相AC 220 V ±15% / 60 Hz ±5% (输入电压线不能接到接地端 ) 适用电机 3Φ AC220V, 200 W, 6P, 1.2 A3Φ AC220V, 400 W, 4P, 1.9 A 适用编码器 2500 ppr,线驱动, 5Vdc 控制类型 有速度传感器矢量控制 控制信号输入 开门/关门信号(OP, CL, NUD), 到位信号(OPL, CLL), 复位信号( RST ),编码器信号(A,/A,B,/B) 继电器输出 3 种( OPL, CLL, 30B ), 1常闭触点 保护功能 欠压, 过压, 过流, 超载, 编码器故障 ※ 由于此变频器是现代电梯公司门机系统的高级变频器,不配用其他系统,如果您需要,请和开发负责人联系 .
5400电梯部份资料 JRVR：独立运行 JRV：保留 JNFF：消防员开关 JBF：消防开关 JAB：锁梯 SAB、JBF、JBFF：消防 主菜单： StatusLift;电梯状态 Login/Logout;密码 Commands；命令ServiceVisit；服务访问 CarCall；轿内召唤 TeminalCall；用于M10 FloorCall;庁外召唤 Door；门 SpecialTrips；特殊运行KFM；不开门模式测试运行 DFM-U;测试运行-上 DFM-D;测试运行-下 JLF；学习运行 Services；服务功能 ServiceJAB；锁梯ServiceJRV；独立运行 ServiceSAB；ServiceJBF；消防功能 LMS Commission； LMS调试 NominalLoad；正常负载EmptyCar;空轿箱 FullLoad;满载 SystemCheck；系统检查EmptyCarBot；空轿箱上部 EmptyCaeTop；空轿厢在下部 Empty Car Mid;空轿厢中间 Acceptance Mode;验收模式 .Adj. FloorLevelling;平层调整 Drv End Commis;调试结束保存驱动参数.Freeze Node Tree;锁定节点 Invalidate SDM ;(未使用) .Unlock Terminal;终端解锁时间设定 Teach-in mode;学习模式外呼印板SMLCDLanguage;SMLCD语言 US English;英语 French;法 German;德 Spanish;西 Numeric; Tests ；测试 1.LON； （1）Service Pin； Pin测试(进入后按一下印板上的PIN按钮，来检查通讯状态) （2）LON Board ； （进入后通过选择印板类型和地址来查找印板的通讯状态） （3）Force SW downl； 下载软件 2.Servitel Call； （1）Reg Center； （2）Aux Center； 3.VF Test； 变频器测试 （1）DC Link Test; 直流环测试（2）CurrentLoopTst; 电流环测试 （3）EstimMotorPara; 主机参数估算（4）Direction Test; 方向测试 （5）ZeroPositionTest; 零位测试（6）EstimatInertia; 惯量估算 (7)Memory Test; 记忆测试 (8)Fan Test; 风扇测试 (9)LED Test; 灯测试 (10)ChargeDCLTest; DCL加载测试 (11)DischargDCLTst; DCL不加载测试 (12)CapFormingTest; 电容测试(13)FCR Test; FCR测试 (14)FCR IGBT Test; FCR IGBT测试 4.Ck Empty Car;空轿厢检查 5.Acceptance;验收 (1)Brake Test;抱闸测试 2)EN81 Test; EN81测试 3)Traction Test;曳引测试 4)Overspeed 1 Test;超速1测试
