第二章
半导体基础

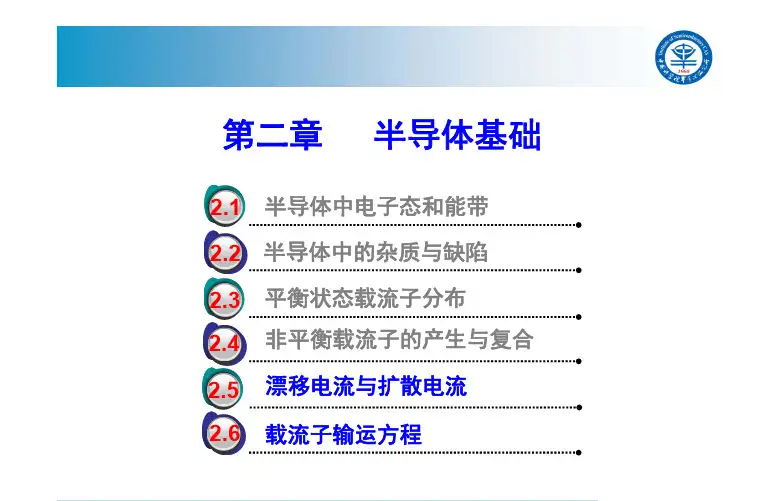

半导体中的杂质与缺陷2.2漂移电流与扩散电流2.4半导体中电子态和能带32.1平衡状态载流子分布32.3非平衡载流子的产生与复合2.6
载流子输运方程
32.5
处于准平衡状态的半导体，其载流子浓度将不再是n 0和p 0，可以比它们多出一部分。比平衡状态多出来的这部分载流子称为非平衡载流子，有时也称过剩载流子，用?n 和?p 分别表示过剩电子和过剩空穴浓度。
一般情况下，注入的非平衡载流子浓度比平衡时的多子浓度小得多。对于N 型半导体，?n 远小于n 0，?p 远小于n 0，满足这个条件的注入称为小注入。
表征了材料偏离平衡态的程度
非平衡状态
T
k E E i T
k E E i B p F i B i n F e
n p e
n n /)(/)(--==p F
n F E
E -=?μT k μi
B e
n np /Δ2=修正的载流子分布
光注入必然导致半导体电导率增大，即引起附加电导率
除了光照，还可以用其他方法产生非平衡载流子，最常用的是用电的方法，称为非平衡载流子的电注入。
)
()(p n p n p
n μμΔnq μμΔpq Δpq μΔnq μΔσ+=+=+=
电子亲和势、带隙和有效状态密度的梯度，产生了除外电场强度以外的有效电场，但在成分均匀的半导体材料中，有效电场可以忽略，所以漂移、扩散电流：
电子电流和空穴电流都具有2项：电场强度引起的漂移电流和载流子浓度梯度引起的扩散电流
Fp
q p qD r J Fn
q n qD r J p p p n n n μ)(μ)(+?-=+?=
)
ln χ()()ln χ()(V B g p p p C B n n n N T k E qF p μp qD r J N T k qF n μn qD r J ?+?-?-+?-=?-?-+?=D n 和D p 分别为电子和空穴的扩散系数
漂移电流使半导体实现更小的电势，扩散电流使半导体实现更小的统计分布势能。
扩散电流)
()(p D n D q r J P n diff ?-?=
漂移电流F
p n q r J p n drift )μμ()(+=
漂移电流F
p n q r J p n drift )μμ()(+=
导带电子和价带空穴电荷相反，由于相反典型，两种漂移载流子产生的漂移电流J drift 方向相同，相互增强。
p-型
n-型
费米能级
光子能量大于禁带宽度时，即h ν≥Eg
h ν
扩散电流)
()(p D n D q r J P n diff ?-?=
各向同性均匀掺杂的半导体，扩散电流由载流子的浓度梯度引起，但是扩散的导带电子和价带空穴运动方向相同，由于具有相反电性，两种扩散载流子产生的扩散电流J drift 方向相反，相互抵消。如果要产生较大的扩散电流，要求导带电子浓度的梯度和空穴浓度的梯度相差较大，此时可以通过不同掺杂半导体的组合来实现。
在准热平衡状态，半导体材料中的电子和空穴，在外场作用下会产生输运现象。在电场作用下，自由空穴沿电场方向的漂移，或电子逆电场方向的漂移，均将形成电流。输运过程遵从玻尔兹曼方程和驰豫时间近似理论。
?外载流子两种输运机制：
漂移运动：由电场引起的载流子运动。
扩散运动：由浓度梯度引起的载流子流动。
?温度梯度也能引起载流子运动，但较小，可忽略。
太阳能电池材料的发展及应用 材料研1203 Z石南起新材料（或称先进材料）是指那些新近发展或正在发展之中的具有比传统材料的性能更为优异的一类材料。新材料是指新近发展的或正在研发的、性能超群的一些材料，具有比传统材料更为优异的性能。新材料技术则是按照人的意志，通过物理研究、材料设计、材料加工、试验评价等一系列研究过程，创造出能满足各种需要的新型材料的技术。 随着科学技术发展，人们在传统材料的基础上，根据现代科技的研究成果，开发出新材料。新材料按组分为金属材料、无机非金属材料（如陶瓷、砷化镓半导体等）、有机高分子材料、先进复合材料四大类。按材料性能分为结构材料和功能材料。21世纪科技发展的主要方向之一是新材料的研制和应用。新材料的研究，是人类对物质性质认识和应用向更深层次的进军。 功能材料是指那些具有优良的电学、磁学、光学、热学、声学、力学、化学、生物医学功能，特殊的物理、化学、生物学效应，能完成功能相互转化，主要用来制造各种功能元器件而被广泛应用于各类高科技领域的高新技术材料。 功能材料是新材料领域的核心，是国民经济、社会发展及国防建设的基础和先导。它涉及信息技术、生物工程技术、能源技术、纳米技术、环保技术、空间技术、计算机技术、海洋工程技术等现代高新技术及其产业。功能材料不仅对高新技术的发展起着重要的推动和支撑作用，还对我国相关传统产业的改造和升级，实现跨越式发展起着重要的促进作用。 功能材料种类繁多，用途广泛，正在形成一个规模宏大的高技术产业群，有着十分广阔的市场前景和极为重要的战略意义。世界各国均十分重视功能材料的研发与应用，它已成为世界各国新材料研究发展的热点和重点，也是世界各国高技术发展中战略竞争的热点。在全球新材料研究领域中，功能材料约占85%。我国高技术 (863)计划、国家重大基础研究[973]计划、国家自然科学基金项目中均安排了许多功能材料技术项目（约占新材料领域70%比例），并取得了大量研究成果。
太阳能电池种类、发展历史及发展现状 摘要：太阳是一个巨大的能源，它以光辐射的形式每秒钟向太空发射约3.8×10M焦耳的能量，有22亿分之一投射到地球上。太阳光被大气层反射、吸收之后，还有70%透射到地面。尽管如此，地球上一年中接受到的太阳能仍然高达1.8×10^18kW·h。由于不可再生能源的减少和环境污染的双重压力，使得光伏产业迅猛发展；太阳电池的发展也日新月异。本文综述了太阳能电池的种类，发展历程以及发展现状。 关键词：发展进程、单晶硅太阳能电池、多晶硅太阳能电池、微晶硅太阳能电池、非晶硅薄膜太阳能电池、染料敏化层叠太阳能电池、多元化合物薄膜太阳能电池、纳米晶化学太阳能电池、现状 引言：太阳能可以说是“取之不尽，用之不竭”的能源，与传统矿物燃料相比，太阳能具有清洁和可再生等独特优点。将太阳能转换为电能是大规模利用太阳能的重要技术基础，其转换途径有很多，有光热电间接转换和光电直接转换，前者主要有太能能热水器等，后者主要指太阳能电池。 太阳能电池发展进程第一代太阳能电池：包括单晶硅太阳电池和多晶硅太阳电池。从单晶硅太阳能电池发明开始到现在，尽管硅材料有各种问题，但仍然是目前太阳能电池的主要材料，其比例约占整个太阳电池产量的90％以上。我国北京市太阳能研究所从20世纪90年代起开始进行高效电池研究，采用倒金字塔表面织构化、发射区钝化、背场等技术，使单晶硅太阳能电池的效率达到了19.8％。第二代太阳能电池：第二代太阳电池是基于薄膜材料的太阳电池。薄膜技术所需的材料较晶体硅太阳电池少得多，且易于实现大规模生产。薄膜电池主要有非晶硅薄膜电池、多晶硅薄膜电池、碲化镉以及铜铟硒薄膜电池。我国南开大学于20世纪80年代末开始研究铜铟硒薄膜电池，目前在该研究领域处国内领先、国际先进地位。其制备的铜铟硒太阳电池的效率已经超过12％。铜铟硒薄膜太阳电池的试生产线亦已建成。我国在染料敏化纳米薄膜太阳电池的科学研究和产业化研究上都与世界研究水平相接近。在染料敏化剂、纳米薄膜修饰和电池光电效率上都取得与世界相接近的科研水平，在该领域其有一定的影响。第三代太阳能电池：第三代太阳电池必须具有以下条件：薄膜化，转换效率高，原料丰富且无毒。目前第三代太阳电池还在进行概念和简单的试验研究。已经提出的第三代太阳电池主要有叠层太阳电池、多带隙太阳电等。虽然太阳能电池材料的研究已到了第三个阶段，但是在工艺技术的成熟程度和制造成本上，都不能和常规的硅太阳能电池相提并论。硅太阳能电池的制造成本经过几十年的努力终于有了大幅度的降低，但是与常规能源相比，仍然比较昂贵，这又限制了它的进一步大规模应用。鉴于此点，开发低成本，高效率的太阳能电池材料仍然有很长的路要走[3]。 1、单晶硅太阳能电池 单晶硅太阳能电池是以高纯的单晶硅棒为原料的太阳能电池，是当前开发得最快的一种太阳能电池。它的构造和生产工艺已定型，产品已广泛用于空间和地面。 为了降低生产成本，地面应用的太阳能电池等采用太阳能级的单晶硅棒，材料性能指标有所放宽。有的也可使用半导体器件加工的头尾料和废次单晶硅材料，经过复拉制成太阳能电池专用的单晶硅棒。将单晶硅棒切成片一般片厚约0.3毫米。硅片经过抛磨、清洗等工序，制成待加工的原料硅片。加工太阳能电池片，首先要在硅片上掺杂和扩散，一般掺杂物为微量的硼、磷、锑等。扩散是在石英管制成的高温扩散炉中进行。这样就硅片上形成P>N结。
太阳能电池板（组件）生产工艺 组件线又叫封装线，封装是太阳能电池生产中的关键步骤，没有良好的封装工艺，多好的电池也生产不出好的组件板。电池的封装不仅可以使电池的寿命得到保证，而且还增强了电池的抗击强度。产品的高质量和高寿命是赢得可客户满意的关键，所以组件板的封装质量非常重要。 流程： 1、电池检测—— 2、正面焊接—检验— 3、背面串接—检验— 4、敷设（玻璃清洗、材料切割、玻璃预处理、敷设）—— 5、层压—— 6、去毛边（去边、清洗）—— 7、装边框（涂胶、装角键、冲孔、装框、擦洗余胶）—— 8、焊接接线盒—— 9、高压测试——10、组件测试—外观检验—11、包装入库 组件高效和高寿命如何保证： 1、高转换效率、高质量的电池片； 2、高质量的原材料，例如：高的交联度的EVA、高粘结强度的封装剂（中性硅酮树脂胶）、高透光率高强度的钢化玻璃等； 3、合理的封装工艺 4、员工严谨的工作作风； 由于太阳电池属于高科技产品，生产过程中一些细节问题，一些不起眼问题如应该戴手套而不戴、应该均匀的涂刷试剂而潦草完事等都是影响产品质量的大敌，所以除了制定合理的制作工艺外，员工的认真和严谨是非常重要的。 太阳电池组装工艺简介： 工艺简介：在这里只简单的介绍一下工艺的作用，给大家一个感性的认识. 1、电池测试：由于电池片制作条件的随机性，生产出来的电池性能不尽相同，所以为了有效的将性能一致或相近的电池组合在一起，所以应根据其性能参数进行分类；电池测试即通过测试电池的输出参数（电流和电压）的大小对其进行分类。以提高电池的利用率，做出质量合格的电池组件。 2、正面焊接：是将汇流带焊接到电池正面（负极）的主栅线上，汇流带为镀锡的铜带，我们使用的焊接机可以将焊带以多点的形式点焊在主栅线上。焊接用的热源为一个红外灯（利用红外线的热效应）。焊带的长度约为电池边长的2倍。多出的焊带在背面焊接时与后面的电池片的背面电极相连 3、背面串接：背面焊接是将36片电池串接在一起形成一个组件串，我们目前采用的工艺是手动的，电池的定位主要靠一个膜具板，上面有36个放置电池片的凹槽，槽的大小和电池的大小相对应，槽的位置已经设计好，不同规格的组件使用不同的模板，操作者使用电烙铁和焊锡丝将“前面电池”的正面电极（负极）焊接到“后面电池”的背面电极（正极）上，这样依次将36片串接在一起并在组件串的正负极焊接出引线。 4、层压敷设：背面串接好且经过检验合格后，将组件串、玻璃和切割好的EVA 、玻璃纤维、背板按照一定的层次敷设好，准备层压。玻璃事先涂一层试剂（primer）以增加玻璃和EVA的粘接强度。敷设时保证电池串与玻璃等材料的相对位置，调整好电池间的距离，为层压打好基础。（敷设层次：由下向上：玻璃、EVA、电池、EVA、玻璃纤维、背板）。 5、组件层压：将敷设好的电池放入层压机内，通过抽真空将组件内的空气抽出，然后加热使EVA熔化将电池、玻璃和背板粘接在一起；最后冷却取出组件。层压工艺是组件生产的关键一步，层压温度层压时间根据EVA的性质决定。我们使用快速固化EVA 时，层压循环时间约为25分钟。固化温度为150℃。 6、修边：层压时EVA熔化后由于压力而向外延伸固化形成毛边，所以层压完毕应
2 有机太阳能电池综述 2.1有机太阳能电池材料简述 对于有机太阳能电池材料可以简单地分为两类，一类是小分子材料，另一类是聚合物材料。严谨一些的分法可以大致分为以下五类：⑴有机小分子化合物； ⑵有机大分子化合物；⑶D-A二元体系；⑷模拟叶绿素分子结构材料；⑸有机无机杂化体系。但鉴于本论文的工作内容和研究深度，在这里只对前面简单分类作主要介绍。 2.1.1小分子材料 有机小分子光电转换材料大部分是一些含共轭体系的染料分子，它们能够很好地吸收可见光从而表现出很好的光电转换性质。它们具有化合物结构可设计性、材料质量轻、生产成本低、加工性能好、便于制备大面积太阳能电池等优点。主要的小分子材料有酞菁[3]、卟啉[4-6]和苝菁[7，8]等，现简单介绍如下：酞菁类化合物是典型的p型有机半导体，具有离域的平面大π键，600~800nm 的光谱区域内有较大吸收。其合成已经工业化，是太阳能电池中很受重视、研究得最多的一类材料。这几十年来，人们主要研究了从金属酞菁在金属电极尤其是铂电极上的光电效应，探讨了如中心金属离子、掺杂及环境气氛等影响金属酞菁光伏效应的多种因素，到金属酞菁在无机半导体如ZnO、CdS、SnO2等上面的光伏效应。 卟啉由4个吡咯环通过亚甲基相连形成的具有18个π电子的共轭大环化合物，其中心的氮原子与金属原子配位形成金属卟啉衍生物。卟啉和金属卟啉都是高熔点的深色固体，多数不溶于水和碱，但能溶于无机酸，溶液有荧光，有非常好的光、热稳定性。卟啉体系最显著的化学特性是其易与金属离子生成1:1配合物，卟啉与元素周期表中各类金属元素（包括稀土金属元素）的配合物都已经得到。 苝属于n型半导体材料，其吸收范围在500nm左右，其在可见光区有强吸收。单线态电子从染料注入半导体的导带的速度通常比三线态快。菁染料是一种双极性分子，属p型半导体，是良好的光导体，在溶液中具有良好的溶解度。在光激发下，份菁分子的电荷分离效率较高。不过，菁染料存在稳定性差的缺陷。 此外，其它有机小分子材料还有：方酸类化合物[9,10]、罗丹明、并四苯等。
太阳能电池片生产工艺常用化学品及其应用 一般来说，半导体工艺是将原始半导体材料转变为有用的器件的一个过程，太阳能电池工艺就是其中的一种，这些工艺都要使用化学药品。 1．常用化学药品 太阳能电池工艺常用化学药品有：乙醇（C2H5OH）、氢氧化钠（NaOH）、盐酸（HCl）、氢氟酸(HF)、异丙醇（IPA）、硅酸钠（Na2SiO3）、氟化铵（NH4F）、三氯氧磷（POCl3）、氧气（O2）、氮气（N2）、三氯乙烷（C2H3Cl3）、四氟化碳（CF4）、氨气（NH3）和硅烷（SiH4），光气等。 2．电池片生产工艺过程中各化学品的应用及反应方程式： 2.1一次清洗工艺 2.1.1去除硅片损伤层： Si + 2 NaOH + H2O = Na2SiO3 + 2 H2 ↑ 28 80 122 4 对125*125的单晶硅片来说，假设硅片表面每边去除10um，两边共去除20um，则每片去处的硅的重量为：△g=12.5*12.5*0.002*2.33 = 0.728g。（硅的密度为2.33g/cm3） 设每片消耗的NaOH为X克，生成的硅酸钠和氢气分别为Y和Z克，根据化学方程式有： 28 ：80 = 0.728 ：ＸＸ= 2.08g 28 ：122 = 0.728 ：Y Y=3.172g 28 ：4 = 0.728 ：Z Z= 0.104g 2.1.2制绒面： Si + 2 NaOH + H2O = Na2SiO3 + 2 H2 ↑ 28 80 122 4 由于在制绒面的过程中，产生氢气得很容易附着在硅片表面，从而造成绒面的不连续性，所以要在溶液中加入异丙醇作为消泡剂以助氢气释放。另外在绒面制备开始阶段，为了防止硅片腐蚀太快，有可能引起点腐蚀，容易形成抛光腐蚀，所以要在开始阶段加入少量的硅酸钠以减缓对硅片的腐蚀。 2.1.3 HF酸去除SiO2层 在前序的清洗过程中硅片表面不可避免的形成了一层很薄的SiO2层，用HF酸把这层SiO2去除掉。 SiO2 + 6 HF = H2[SiF6] + 2 H2O 2.1.4HCl酸去除一些金属离子，盐酸具有酸和络合剂的双重作用，氯离子能与Pt 2+、Au 3+、Ag +、Cu+、Cd 2+、Hg 2+等金属离子形成可溶于水的络合物。 2.2扩散工艺 2.2.1扩散过程中磷硅玻璃的形成： Si + O2＝SiO2 5POCl3＝3 PCl5 + P2O5（600℃） 三氯氧磷分解时的副产物PCl5，不容易分解的，对硅片有腐蚀作用，但是在有氧气的条件下，可发生以下反应： ４PCl5 + 5O2＝2 P2O5 + 10Cl2↑(高温条件下) 磷硅玻璃的主要组成：小部分P2O5，其他是２SiO2·P2O5或SiO2·P2O5。这三种成分分散在二氧化硅中。 在较高温度的时候，P2O5作为磷源和Si反应生成磷，反应如下：
员 工 培 训 资 料 2008年09月04日初订 目录 第一章太阳能概况 (2) 第二章太阳能电池的发明和未来前景 (3) 1．太阳能电池发明 (3)
2．太阳能电池前景 (4) 第三章太阳能光伏技术 (5) 1．光伏效应 (5) 2．光伏电池分类 (5) 3．晶体硅生产一般工艺流程 (5) 第四章硅太阳能电池的工作原理及其结构 (12) 第五章太阳能电池基本参数 (16) 1．标准测试条件 (16) 2．太阳电池等效电路 (16) 3．伏安(I-V)特性曲线 (17) 4．开路电压 (18) 5．短路电流 (18) 6．最大功率点 (18) 7．最佳工作电压 (18) 8．最佳工作电流 (18) 9．转换效率 (18) 10．填充因子(曲线因子) (19) 12．电压温度系数 (19) 第一章太阳能概况 太阳能是各种可再生能源中最重要的基本能源，生物质能、风能、海洋能、水能等都来自太阳能，广义地说，太阳能包含以上各种可再生能源。太阳能作为可再生能源的一种，则是指太阳能的直接转化和利用。通过转换装置把太阳辐射
能转换成热能利用的属于太阳能热利用技术，再利用热能进行发电的称为太阳能热发电，也属于这一技术领域；通过转换装置把太阳辐射能转换成电能利用的属于太阳能光发电技术，光电转换装置通常是利用半导体器件的光伏效应原理进行光电转换的，因此又称太阳能光伏技术。 二十世纪50年代，太阳能利用领域出现了两项重大技术突破：一是1954年美国贝尔实验室研制出6％的实用型单晶硅电池，二是1955年以色列Tabor提出选择性吸收表面概念和理论并研制成功选择性太阳吸收涂层。这两项技术突破为太阳能利用进入现代发展时期奠定了技术基础。 70年代以来，鉴于常规能源供给的有限性和环保压力的增加，世界上许多国家掀起了开发利用太阳能和可再生能源的热潮。1973年，美国制定了政府级的阳光发电计划，1980年又正式将光伏发电列入公共电力规划，累计投入达8亿多美元。1992年，美国政府颁布了新的光伏发电计划，制定了宏伟的发展目标。日本在70年代制定了“阳光计划”，1993年将“月光计划”（节能计划）、“环境计划”、“阳光计划”合并成“新阳光计划”。德国等欧共体国家及一些发展中国家也纷纷制定了相应的发展计划。90年代以来联合国召开了一系列有各国领导人参加的高峰会议，讨论和制定世界太阳能战略规划、国际太阳能公约，设立国际太阳能基金等，推动全球太阳能和可再生能源的开发利用。开发利用太阳能和可再生能源成为国际社会的一大主题和共同行动，成为各国制定可持续发展战略的重要内容。 二十多年来，太阳能利用技术在研究开发、商业化生产、市场开拓方面都获得了长足发展，成为世界快速、稳定发展的新兴产业之一。 第二章太阳能电池的发明和未来前景 1．太阳能电池发明 1839年法国物理学家A·E·贝克勒尔意外的发现，两片金属进入溶液构成的伏打电池，受到阳光照射时会产生额外的伏打电势，他把这种现象称为光生伏打效应。1883年，有人在半导体硒和金属接触处发现了固体光伏效应。后来就把能够产生光生伏打效应的器件称为光伏器件。由于半导体PN结器件在阳光下光电
有机太阳能电池 摘要有机太阳能电池因具有成本低、质轻、柔韧性好、可大面积印刷制备的优点而受到广泛关注，对电池原理，结构，材料的研究对提高有机太阳能电池的性能有重大意义。本文主要综述了有机太阳能电池的工作原理，电池结构以及电极材料。并对有机太阳能电池的应用前景做了展望。 关键词原理；结构；材料；应用前景 1.有机太阳能电池简介 有机太阳能电池，顾名思义，就是由有机材料构成核心部分的太阳能电池。主要是以具有光敏性质的有机物作为半导体的材料，以光伏效应而产生电压形成电流, 实现太阳能发电的效果.由于无机硅太阳能电池的材料生产成本高，污染大、能耗高，寻找新型太阳能电池材料和低成本制造技术便成为人们研究太阳能电池技术的目标。有机太阳能材料和电池制备技术有望成为低成本制造的选择之一。 世界上第一个有机光电转化器件是由Kearns和Calvin在1958年制备的，其主要材料为镁酞菁（MgPc）染料，染料层夹在两个功函数不同的电极之间。1986年，行业内出现了一个里程碑式的突破——有机半导体的发明。器件的核心结构是由四羧基苝的一种衍生物（PV）和铜酞菁（CuPc）组成的双层膜。双层膜的本质是一个异质结，其思路是用两种有机半导体材料来模仿无机异质结太阳能电池。1992年，土耳其人Sariciftci在美国发现，激发态的电子能极快地从有机半导体分子注入到C60分子中，而反向的过程却要慢得多。1993年，Sariciftci在此发现的基础上制成PPV/C60双层膜异质结太阳能电池。随后，研究人员在此类太阳能电池的基础上又提出了一个重要的概念：混合异质结（体异质结）。而所谓“混合异质结”，就是将给体材料和受体材料混合起来，通过共蒸或者旋涂的方法制成一种混合薄膜。给体和受体在混合膜里形成一个个单一组成的区域，在任何
太阳能电池发展现状综述 摘要：随着社会的发展，传统能源消耗殆尽,能源越来越收到重视。其中发展前景最为广阔的莫过于太阳能。太阳能绿色环保，因此逐渐受到了人们的普遍重视。太阳能已成为新能源领域最具活力的部分，世界各国都致力于发展太阳能。本文主要阐述了太阳能电池的发展历程，太阳能电池的种类，太阳能电池的现状以及发展前景. 关键词：太阳能电池；太阳能电池种类；发展现状； Narration on the Current Situation of Solar Battery Abstract:With the development of society, traditional energy will be used up in a short time.Eneygy are being payed more and more attention.And the solar energy is the most promising.Because of its’environmental protection,it gets widespread attention. Solar energy has become the most vibrant part among the new energy field,and all countrise tried their best to develop solar energy.This article mainly explains the development of solar battery,the types of solar battery,curent situation of solar battery and its’ prospect. Key Words:solar battery; types of solar battery; curent situation of solar battery 1引言 随着经济的发展，能源的重要性日趋凸显。但是石油、煤等不可生起源消耗殆尽，人们开始探索新的能源。太阳能取之不尽用之不竭，因此受到了人们的亲睐。在太阳能电池领域中，太阳能的光电利用是近些年来发展最快、最具活力的研究领域[1]．太阳能电池的研制和开发日益得到重视．制作太阳能电池主要是以半导体材料为基础．其工作原理是利用光电材料吸收光能后发生的光电子转化反应。根据所用材料的不同，太阳能电池可分为：①硅太阳能电池；②以无机盐如砷化镓Ⅲ一V化合物、硫化镉、铜铟硒等多元化合物为材料的电池；③纳米晶太阳能电池等。不论以何种材料来制作电池，对太阳能电池材料一般的要求有：①半导体材料的禁带不能太宽；②要有较高的光电转换效率；③材料本身对环境不造成污染；④材料便于工业化生产且材料性能稳定。基于以上几个方面考虑，硅是最理想的太阳能电池材料[2]．这也是太阳能电池以硅材料为主的主要原因. 本文简要地综述了太阳能电池发展进程，太阳能电池的种类，以及发展现状，并讨论了太阳能电池的发展趋势。 2太阳能电池现状及其前景
太阳能电池片工艺简介及厂房建设总结 本文章主要侧重于太阳能电池的生产工艺及厂房及建设探讨，欢迎批评指正。 一、工艺简介及设备环境要求 太阳能电池片生产工艺分为：制绒清洗（扩散前清洗）→扩散→扩散后清洗→刻蚀→PECVD→丝网印刷→烧结→分类检测→封装，以下就各工艺进行详细分析及说明。 扩散前清洗的目的在于制绒，就是把相对光滑的原材料硅片的表面通过强酸和强碱腐蚀，使其凸凹不平，变得粗糙，形成漫反射，减少直射到硅片表面的太阳能的损失。 相关设备有无锡瑞宝，德国RENA，深圳捷佳创。 所使用的介质有HF，HCL，HNO3，NaOH，Na2SiO3和乙醇等。 动力源有自来水，纯水，压缩空气，氮气，工艺冷却水，废水，热排风和酸排风。 制绒的流程：单晶硅绒面的制备是利用硅的各向异性腐蚀，在每平方厘米硅表面形成几百万个四面方锥体也即金字塔结构。由于入射光在表面的多次反射和折射，增加了光的吸收，提高了电池的短路电流和转换效率。硅的各向异性腐蚀液通常用热的碱性溶液，可用的碱有氢氧化钠、氢氧化钾、氢氧化锂和乙二胺等。大多使用廉价的浓度约为1%的氢氧化钠稀溶液来制备绒面硅，腐蚀温度为70-85℃。为了获得均匀的绒面，还应在溶液中酌量添加醇类如乙醇和异丙醇等作为络合剂，以加快硅的腐蚀。制备绒面前，硅片须先进行初步表面腐蚀，用碱性或酸性腐蚀液蚀去约20～25μm，在腐蚀绒面后，进行一般的化学清洗。经过表面准备的硅片都不宜在水中久存，以防沾污，应尽快扩散制结 腐蚀制绒区环境要求：温度要求：23±2℃湿度要求：55±10%；十万级可满足车间要求。 不同设备厂家高度也不同RENA制绒设备的规格为7584*4540*3065，因此一般设计3.5~4米吊顶。 地坪采用>2mm环氧树脂即可，无防静电要求。 腐蚀制绒区排气（18个排气口） 排风量（PP or PVC）：普通漂洗排风3000m3/h+酸排4290m3/h+碱排450m3/h /台 有酸/碱废液，排放酸性约19m3/h,碱性液体约8m3/h 压缩空气6Bar，224NM3/h/台管道采用不锈管 纯水：电子级1级，3.6m3/h/台管道采用CL-PVC 自来水流量2.4m3/h,，平均0.06m3/h/台管道采用PPR 冷却循环水：供水压力5Bar，进水温度18℃，接口流量2.4m3/h/台管道不锈管。 RENA清洗机功率：19.5KW 捷佳创功率：90KW
电子信息学院 《太阳能电池》 结业论文 有机太阳能电池原理及其前景展望
班级 姓名 学号 指导教师 日期2015.10
有机太阳能电池原理及其前景展望 *** （***） 摘要：俗话说，万物生长靠太阳，地球上的风能、水能、生物质能等等都来自于太阳；即使是化石燃料（如煤炭、石油、天然气等），从根本上说也是来自于太阳。如今，这些远古时期留下来的不可再生资源面临着枯竭的命运，如何寻找新的可替代能源成为当务之急，而太阳能以其清洁环保、资源丰富的特点成为其中一个选择，其中有机太阳能电池是实现将太阳能直接转变为电能的最有前景的器件之一。介绍了有机太阳能电池的基本原理，并对其应用前景做出了展望分析。 关键词：有机太阳能电池；原理；结构；转换效率；缺陷；优势 中图分类号：TM914.4文献标识码：A The Principle of Organic Solar Cells and its prospect *** (***) Abstract:As the saying goes, all living things depend on the sun for their growth, and on earth, wind, water, and biomass energy and so on from the sun;Even (fossil fuels such as coal, oil, natural gas, etc.), basically is from the sun.Today, the non-renewable resources of ancient times to stay face the fate of dried up, how to look for new alternative energy become priority, and the characteristics of solar energy with its clean environmental protection, resources become one of the options, including organic solar cells is the realization of the solar energy directly into electrical energy one of the most promising devices.This paper introduces the basic principle of organic solar cells, and to the analysis and outlook of its application prospect. Key words:organic solar cells;principle;structures;transfer efficiency;defect;superiority 0引言 现今能源问题是世界各国经济发展的首要问题，太阳能是未来最有希望的能源之一[1]，
第三代太阳能电池简介 何宇亮1，2，3，4王树娟1高全荣1沈文忠3丁建宁2施毅4 1，无锡新长江纳米电子科技有限公司（无锡长江路7号，2140287） 2，江苏大学微纳米科技中心（镇江学府路301号，212013） 3，上海交通大学太阳能研究所（上海闵行区东川路800号，200240） 4，南京大学物理学（南京汉路37号，210093） 摘要 在当前迅速发展的绿色能源中，硅片状太阳能电池占有很大的优势（又被称做第一代太阳能电池），然而为了大幅度降低成本扩大产量，以非晶硅薄膜太阳能电池（又被称为第二代太阳能电池）为代表的薄膜型太阳电池正在赶上，专家估计不久将会占有市场。为了进一步克服前二者存在着的不可克服的弱点，不断提高电池的光电性能及转换效率，近些年叠层式薄膜太阳能电池的研究已受到各国科学界重视。由于它已表现出比前二者具有更强的优势和应用前景，因此已被国内外学术界命名为第三代太阳能电池。作者结合自己在这方面的工作和一些设想对它做一些简要的介绍。 1、第三代太阳能电池指的是什么 在全球绿色能源大幅度蓬勃发展中，对太阳能的利用已被各个先进国家列为非常重要的地位。一般称目前正在大量生产且在市场上占主要地位的单晶硅、多晶硅片状电池为第一代太阳能电池，它从上世界50年代发展到今天其工艺技术已成熟且光电转换效率已达15～25％（其理论上极限值为29％）。正是由于它使用的是体硅材料，不仅对硅材料消耗量很大，以至成本高，而且其转换效率已接近于理论极限值，进一步发展的空间有限。 近十多年来属于第二代的薄膜型太阳能电池发展迅速，且已有大量投产，具有与第一代太阳能电池抗衡的苗头。据了解，日本Sharp公司将于今年在大阪市建立一座年产量达1GW的非晶硅薄膜太阳能电池厂。我国已计划将在无锡建造一条全自动化非晶硅太阳能电池生产线，每年可生产光电155MW。大家知道，非晶硅薄膜对可见光的吸收能力比晶体硅高500倍，电池厚度仅为晶体硅电池的百分之几（μm量级），它可以以廉价玻璃、柔性塑料以及不锈钢薄片为衬底材料。这不仅大大降低了制作成本，节省硅材料，还能根据需要制成大面积的电池板，这些都是它的优势。虽然它的光电转化效率还较低，仅为（6～10）％，但提高的空间较大。随着科学技术的不断提高以及人们对低温成膜技术的不断改进，几年之后很有可能超过目前多晶硅电池的转变效率。
培训资料 前道 一制绒工艺 制绒目的 1?消除表面硅片有机物和金属杂质。 2.去处硅片表面机械损伤层。 3?在硅片表面形成表面组织，增加太阳光的吸收减少反射。 工艺流程 来料，开盒，检查，装片，称重，配液加液，制绒，甩干，制绒后称重，绒面检查，流出。 单晶制绒1号机 2号机 基本原理 1#超声 去除有机物和表面机械损伤层。 目前采用柠檬酸超声，和双氧水与氨水混合超声。
3#4#5#6#制绒 利用NaOH 溶液对单晶硅片进行各向异性腐蚀的特点来制备绒面。当各向异性因子（（100） 面与（111）面单晶硅腐蚀速率之比）=10 时，可以得到整齐均匀的金字塔形的角锥体组成的绒面。绒面具有受光面积大，反射率低的特点。可以提高单晶硅太阳能电池的短路电流，从而提高太阳能电池的光转换效率。 化学反应方程式：Si+2NaOH+H 2O=Nasio 3+2H 2 f 影响因素 1.温度 温度过高，首先就是IPA 不好控制，温度一高，IPA 的挥发很快，气泡印就会随之出现，这样就大大减少了PN 结的有效面积，反应加剧,还会出现片子的漂浮，造成碎片率的增加。可控程度：调节机器的设置，可以很好的调节温度。 2.时间金字塔随时间的变化：金字塔逐渐冒出来；表面上基本被小金字塔覆盖，少数开始成长；金字塔密布的绒面已经形成，只是大小不均匀，反射率也降到比较低的情况；金字塔向外扩张兼并，体积逐渐膨胀，尺寸趋于均等，反射率略有下降。可控程度：调节设备参数，可以精确的调节时间。 3.IPA 1.协助氢气的释放。 2.减弱NaOH 溶液对硅片的腐蚀力度，调节各向因子。纯NaOH 溶液在 高温下对原子排列比较稀疏的100 晶面和比较致密的111 晶面破坏比较大，各个晶面被腐蚀而消融，IPA 明显减弱NaOH 的腐蚀强度，增加了腐蚀的各向异性，有利于金字塔的成形。乙醇含量过高，碱溶液对硅溶液腐蚀能力变得很弱，各向异性因子又趋于1。 可控程度：根据首次配液的含量，及每次大约消耗的量，来补充一定量的液体，控制精度不高。 4.NaOH 形成金字塔绒面。NaOH 浓度越高，金字塔体积越小，反应初期，金字塔成核密度近似不受NaOH 浓度影响，碱溶液的腐蚀性随NaOH 浓度变化比较显著，浓度高的NaOH 溶液与硅反映的速度加快，再反应一段时间后，金字塔体积更大。NaOH 浓度超过一定界限时，各向异性因子变小，绒面会越来越差，类似于抛光。 可控程度：与IPA 类似，控制精度不高。 5.Na 2SiO 3 SI 和NaOH 反应生产的Na2SiO3 和加入的Na2SiO3 能起到缓冲剂的作用，使反应不至于很剧烈,变的平缓。Na 2SiO 3使反应有了更多的起点，生长出的金字塔更均匀，更小一点Na2SiO3 多的时候要及时的排掉，Na2SiO3 导热性差，会影响反应,溶液的粘稠度也增加，容易形成水纹、花蓝印和表面斑点。 可控程度：很难控制。 4#酸洗 HCL 去除硅片表面的金属杂质盐酸具有酸和络合剂的双重作用，氯离子能与多种金属离子形成可溶与水的络合物。 6#酸洗 HF 去除硅片表面氧化层，SiO2+6HF=H 2[siF6]+2H 2O。控制点 1．减薄量定义：硅片制绒前后的前后重量差。 控制范围
专题介绍 有机太阳能电池研究进展 X 林 鹏,张志峰,熊德平,张梦欣,王 丽 (北京交通大学光电子技术研究所,信息存储、显示与材料开放实验室,北京,100044) 摘 要:有机太阳能电池与无机太阳能电池相比,还存在许多关键性问题。为了改善有机太阳能电池的性能,各种研究工作正在进行,这些研究主要是为了寻找新的材料,优化器件结构。对电池原理、部分表征方法、效率损失机制、典型器件结构、最近的发展、以及未来的发展趋势作了简要描述。 关键词:有机太阳能电池;器件结构;给体;受体;转换效率 中图分类号:T N 383 文献标识码:A 文章编号:1005-488X(2004)01-0055-06 Progres s in Study of Organic Sola r Ce ll LIN Peng ,ZHANG Zhi -feng ,XIONG De -ping ,ZHANG Meng -xin ,WANG Li (I nstitute of O p toelectronics T echnology ,Beij ing J iaotong University ,Beijing ,100044,China )Abstr act :Compaer ed with inorganic solar cells ,organic solar cells still have many critical pr oblems.In order to improve the properties of organic solar cells,a lot of different studies have been carried on.T he main purposes of these studies are to seek new mater ials and new device structure.A brief review of the theory of photovoltaic cells,along with some aspects of their characterization ,the basic efficiency loss mechanism ,typical device structures ,and the trends in research will be presented. Key wor ds :organic photovoltaic cell;device structure;donor;acceptor ;conversion effi-ciency 前 言 进入21世纪以来,由于煤、石油、天然气等自然资源有限,已经不能满足人类发展的需要。环境污染也已经成为亟待解决的严重问题。同使用矿物燃料发电相比,太阳能发电有着不可比拟的优点。 太阳能取之不尽,太阳几分钟射向地球的能量相当 于人类一年所耗用的能量。太阳能的利用已经开始逐年增长。但目前使用的硅等太阳能电池材料,因成本太高,只能在一些特殊的场合如卫星供电、边远地区通信塔等使用。目前太阳能发电量只相当于全球总发电量的0.04%。要使太阳能发电得到大规模推广,就必须降低太阳能电池材料的成本,或 第24卷第1期2004年3月 光 电 子 技 术OPT OELECT RONIC T ECHNOLOGY Vol.24No.1 Mar.2004 X 收稿日期:2003-11-17 作者简介:林 鹏(1978-),男,硕士生。主要从事光电子技术研究。 张志峰(1977-),男,硕士生。主要从事有机电致发光(OLED)的研究工作。熊德平(1975-),男,硕士生。主要从事无机半导体材料方面的研究工作。
单晶硅太阳能电池 1.基本结构 2.太阳能电池片的化学清洗工艺 切片要求：①切割精度高、表面平行度高、翘曲度和厚度公差小。②断面完整性好，消除拉丝、刀痕和微裂纹。③提高成品率，缩小刀(钢丝)切缝，降低原材料损耗。④提高切割速度，实现自动化切割。 具体来说太阳能硅片表面沾污大致可分为三类： 1、有机杂质沾污：可通过有机试剂的溶解作用，结合兆声波清洗技术来去除。 2、颗粒沾污：运用物理的方法可采机械擦洗或兆声波清洗技术来去除粒径≥ 0.4 μm颗粒，利用兆声波可去除≥ 0.2 μm颗粒。 3、金属离子沾污：该污染必须采用化学的方法才能将其清洗掉。硅片表面金属杂质沾污又可分为两大类：（1）、沾污离子或原子通过吸附分散附着在硅片表面。（2）、带正电的金属离子得到电子后面附着（尤如“电镀”）到硅片表面。
1、用 H2O2作强氧化剂，使“电镀”附着到硅表面的金属离子氧化成金属，溶解在清洗液中或吸附在硅片表面。 2、用无害的小直径强正离子（如H+），一般用HCL作为H+的来源，替代吸附在硅片表面的金属离子，使其溶解于清洗液中，从而清除金属离子。 3、用大量去离子水进行超声波清洗，以排除溶液中的金属离子。 由于SC-1是H2O2和NH4OH的碱性溶液，通过H2O2的强氧化和NH4OH 的溶解作用，使有机物沾污变成水溶性化合物，随去离子水的冲洗而被排除；同时溶液具有强氧化性和络合性，能氧化Cr、Cu、Zn、Ag、Ni、Co、Ca、Fe、Mg等，使其变成高价离子，然后进一步与碱作用，生成可溶性络合物而随去离子水的冲洗而被去除。因此用SC-1液清洗抛光片既能去除有机沾污，亦能去除某些金属沾污。在使用SC-1液时结合使用兆声波来清洗可获得更好的清洗效果。 另外SC-2是H2O2和HCL的酸性溶液，具有极强的氧化性和络合性，能与氧化以前的金属作用生成盐随去离子水冲洗而被去除。被氧化的金属离子与CL-作用生成的可溶性络合物亦随去离子水冲洗而被去除。 3.太阳能电池片制作工艺流程图 具体的制作工艺说明 （1）切片：采用多线切割，将硅棒切割成正方形的硅片。 （2）清洗：用常规的硅片清洗方法清洗，然后用酸（或碱）溶液将 硅片表面切割损伤层除去30－50um。 （3）制备绒面：用碱溶液对硅片进行各向异性腐蚀在硅片表面制备 绒面。 （4）磷扩散：采用涂布源（或液态源，或固态氮化磷片状源）进行 扩散，制成PN＋结，结深一般为0.3－0.5um。
龙源期刊网 https://www.doczj.com/doc/e511557692.html, 太阳能电池的发展历史 作者：张金晶 来源：《商情》2016年第26期 【摘要】相对于风能、地热能、生物能和潮汐能等新能源，太阳能以污染小、可利用率高、资源分布广泛和使用安全可靠等优点，成为最具有发展前景的能源之一。目前，随着太阳能电池制备技术的不断完善，其技术的开发应用已经走向商业化、大众化，特别是一些小功率、小器件的太阳能电池在一些地区都已经大量生产而且广泛使用。所以谁先开发光电转换效率高、制备成本低的太阳能电池就能在将来的市场抢占先机。 【关键词】太阳能单晶硅薄膜电池 引言：随着社会的飞速发展，能源是影响当今社会进步的重要因素，但是现阶段人类社会发展大部分还是依靠化石能源提供能量。可是化石能源分布极不均衡，并且不可再生，而且燃烧化石能源带来的环境污染、雾霾气候和温室效应严重影响到了人类社会的可持续发展。然而太阳能是一种可再生清洁能源，可以提供充足的能量供人类使用，因此开发新能源，是人类社会薪火相传，世代相传的重要保证。 此外，不可再生能源的过快消耗对当今的环境形势提出了新的挑战。例如如何解决温室效应，臭氧空洞等问题。有限的化石能源以及在开发利用不可再生能源的过程中出现的负面影响，不仅阻碍了人类经济的飞速发展，而且还严重影响到社会的可持续发展。因此，发展一种新型能源已然成为世界各国提升自己综合国力和倡导能源发展的一个重要手段。 1. 第一代太阳能电池 第一代太阳能电池是发展时间最久，制备工艺最为成熟的一代电池，一般按照研究对象我们将其可分为单晶硅、多晶硅、非晶硅电池。按照应用程度来说前两者单晶硅与多晶硅在市场所占份额最多，商业前景最好。 单晶硅太阳电池和多晶硅太阳电池。从单晶硅太阳能电池发明开始到现在，尽管硅材料有各种问题，但仍然是目前太阳能电池的主要材料，其比例约占整个太阳电池产量的90%以上。我国北京市太阳能研究所从20世纪90年代起开始进行高效电池研究，采用倒金字塔表面织构化、发射区钝化、背场等技术，使单晶硅太阳能电池的效率达到了19.8%。多晶硅太阳能电池的研究开发成本较低，稳定性也比较好，这两大优势引起了科研工作者的注意。其光电转换效率随着制备工艺的成熟不断提高，它达到的最高的光电转换效率为21.9%，但是它的电池效率在目前的太阳能电池中仍处于一般水平。 2.第二代太阳能电池
光伏电池制备工艺 第一章 1. 太阳能电池基本工作原理？ 答： 1) 能量转换，太阳光的能量转换为电能； 2) 吸收光产生电子空穴对、空穴对—电子分离或扩散、发电电流的传输。 2. 硅太阳能电池吸收光的特点？ 答： 1) 低于带隙）（v e 12.1的不被吸收； 2) 波长越长（能量低），光吸收越慢； 3) 对电池材料厚度的要求： ① 晶体硅：m 500 以上才能最大化吸收； ② 砷化镉：只需要10几微米就可。 3. 太阳电池光吸收类型及对发电有贡献的类型？ 答： 光吸收类型： 1) 本证吸收； 2) 杂质吸收； 3) 自由载流子吸收； 4) 激子吸收； 5) 晶格吸收。 对太阳电池转换效率有贡献的最主要的是本证吸收。 4. 太阳能电池中的复合类型？ 答： 1) 辐射复合→发光； 2) 俄歇复合→发热； 3) 陷阱辅助复合。 5. 晶体硅太阳电池的基本结构组成？ 答： 1) 前电极（主栅、细栅）； 2) 减反射绒面； 3) 氮化硅减反射层； 4) N 型层； 5) P 型层； 6) 铝背场； 7) 后电极（主栅、铝膜）。 6. 晶体硅太阳电池的主要参数？ 答: 1) 开路电压（oc U ）； 2) 短路电流（sc I ）； 3) 最大输出功率（mp P ）；
4) 工作电压（mp U ）； 5) 工作电流（mp I ）； 6) 转换效率（η）； 7) 填充因子（FF ）； 8) 串联电阻（s R ）； 9) 并联电阻（sh R ）。 10) mp mp I U P mp ?= 11) sc oc mp I U P FF ?= 7. 晶体硅太阳能电池生产工艺流程及作用？ 答： 一清→扩散→二清→PECVD 镀膜→丝网印刷、烧结→检测 作用： 一清：制绒降低反射率、去损伤层、扩散前清洗； 扩散：在P 型硅片上扩散N 型磷，从而形成N P -结； 二清：去除磷硅玻璃、去边结。 PECVD 镀膜：镀氧化磷膜、减反射、钝化。 丝网印刷、烧结：制作金属电极、制作铝背场、形成金属与硅的良好接触。 第二章 1. 单晶、多晶绒面特点？ 答： 单晶：正金字塔结构； 多晶：蜂窝结构。 2. 单晶制绒夜的主要成分？ 答： OH N a 、异丙酸（IPA ）、添加剂。 3. 多晶制绒液的主要成分？ 答： HF 、3HNO 。 4. 单晶制绒质量要求？ 答： 1) 反射率低（%15≤）； 2) 绒面颗粒均匀（m 52μ→）； 3) 覆盖率达%100； 4) 外观均匀，无白点、色差等； 5) 表面清洁无污染； 6) 腐蚀重量在规定范围内。 5. 多晶绒面质量要求？ 答： 1) 反射率低（%20≤）； 2) 绒面颗粒大小均匀； 3) 表面暗纹尽量少； 4) 表面清洁无污染；
