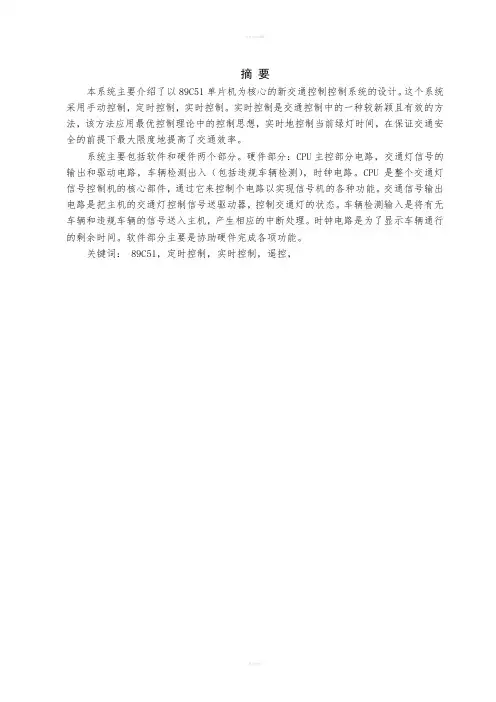

1选题背景

今天,红绿灯安装在各个道口上,已经成为疏导交通车辆最常见和最有效的手段。

信号灯的出现,使交通得以有效管制,对于疏导交通流量、提高道路通行能力,减少交通事故有明显效果。在交通中管理引入单片机交通灯控制代替交管人员在交叉路口服务,有助于提高交通运输的安全性、提高交通管理的服务质量。并在一定程度上尽可能的降低由道路拥挤造成的经济损失,同时也减小了工作人员的劳动强度。

关键词:AT89C51;7448,LED

2方案论证

2.1设计任务

设计基于单片机的智能交通红绿灯控制系统,要求能通过按键或遥控器设置系统参数,系统运行时,“倒计时等信息”能通过数码管或点阵发光管显示,设计时应考虑交通红绿灯控制的易操作性及智能性。以单片机的最小系统为基础设计硬件,用汇编语言、或C语言设计软件。通过本设计可以培养学生分析问题和解决问题的能力,掌握Mcs51单片机的硬件与软件设计方法,从而将学到的理论知识应用于实践中,为将来走向社会奠定良好的基础。

东西(A)、南北(B)两干道交于一个十字路口,各干道有一组红、黄、绿三个指示灯,指挥车辆和行人安全通行。红灯亮禁止通行,绿灯亮允许通行,黄灯亮时车辆及行人小心通过。红灯的设计时间为45秒,绿灯为40秒,黄灯为5秒。

2.2 方案介绍

方案1设计思想:

采用分模块设计的思想,程序设计实现的基本思想是一个计数器,选择一个单片机,其内部为一个计数,是十六进制计数器,模块化后,通过设置或程序清除来实现状

态的转换,由于每一个模块的计数多不是相同,这里的各模块是以预置数和计数器计

数共同来实现的,所以要考虑增加一个置数模块,其主要功能细分为,对不同的状态输

入要产生相应状态的下一个状态的预置数,如图中A道和B道,分别为次干道的置数选

择和主干道的置数选择。

方案2 设计思想:

由两个传感器监视南北方向即A道与东西方向即B道的车辆来往情况,设开关K=1

为有车通过,K=0为没有车通过。则有以下四种情况:

Ka=1时:Kb=0,表示A有车B没有车,则仅通行B道:

Kb=1,表示A有车B有车,则优先通行A道;

Ka=0时:Kb=0表示A没有车B也没有车,同样优先通行A道;

Kb=1表示A没有车B有车,则仅通行B道。

方案比较:

方案1用了模块设计,而方案2采用逻辑设计,相比之下1有较强的可读性和较强

的可修改性,而2则在设计上显得较简单,设计纯朴,便于测试,它的优势则在于提供

了一条较为便捷的解决方案。2首先将许多逻辑关系简化到极点,而后将其一起集成用

较少的芯片去完成所需功能。

我们最终的设计应该尽量使用模块化设计。对工程设计人员来说,将来的产品无论

从修改还是升级考虑对有好处,但另外我们又需将设计简单化,因此我觉得在设计初期

尽可能的简单化设计,而一旦设计的各项测试通过了,在有可能的条件下将设计模块化,

所以本设计以第一方案为主进行。

我们最终的设计应该尽量使用模块化设计。对工程设计人员来说,将来的产品无论

从修改还是升级考虑对有好处,但另外我们又需将设计简单化,因此我觉得在设计初期

尽可能的简单化设计,而一旦设计的各项测试通过了,在有可能的条件下将设计模块化,

所以本设计以第一方案为主进行。

3 交通灯系统硬件设计

3.1 单片机概述

单片机是由运算器、控制器、存储器、输入设备以及输出设备共五个基本部分组成的。单片机是把包括运算器、控制器、少量的存储器、最基本的输入输出口电路、串行口电路、中断和定时电路等都集成在一个尺寸有限的芯片上。

通常,单片机由单个集成电路芯片构成,内部包含有计算机的基本功能部件:中央处理器、存储器和I/O接口电路等。因此,单片机只需要和适当的软件及外部设备相结合,便可成为一个单片机控制系统。

3.2 系统构成

电路板一块,AT89S51单片机一片,7448芯片2片,七段数码管八个。发光二极管20个(8个绿的,8个红的,4个黄的用于交通控制),100欧姆电阻20个,2个按键,2个开关,51K欧姆电阻2个,5V 稳定电源1个,3个电容2个单刀单掷开关等。

系统结构框图:

图3-1 系统结构框图

系统工作流程:

(1)程序初始,通过两个传感器来判断南北与东西方向车辆通行情况。

(2) 情况判定后由AT89S51单片机p1口及部分p2口输出二进制信号控制红绿黄灯亮的情况。

(3) 确定那些灯亮后,由对应的七段数码管来进行到计时显示。由p0口输出来控制七段数码管的显示,而p2口的高四位则用来控制数码管显示时的个位和十位(4)系统是否需要紧急工作状态,而此任务由外部中断来实现。

(5)LED采用5V的直流电来驱动,低电平。

3.3芯片选择与介绍

3.3.1 AT89S51芯片

选用的AT89S51与同系列的AT89C51在功能上有明显的提高,最突出是的可以实现在线的编程。用于实现系统的总的控制。其主要功能列举如下:

1) 为一般控制应用的 8 位单片机

2) 晶片内部具有时钟振荡器(传统最高工作频率可至 33MHz)

3) 内部程式存储器(ROM)为 4KB

4) 内部数据存储器(RAM)为 128B

5) 外部程序存储器可扩充至 64KB

6) 外部数据存储器可扩充至 64KB

7) 32条双向输入输出线,且每条均可以单独做 I/O 的控制

8) 6 个中断向量源

9) 2 组独立的 16 位定时器

10) 1 个全双工串行通信端口

11) 8751 及 8752 单芯片具有数据保密的功能

12) 单芯片提供位逻辑运算指令

图3-1 AT89C51芯片

3.3.2 7448芯片介绍

7448七段显示译码器输出高电平有效,用以驱动共阴极显示器。该集成显示译码器设有多个辅助控制端,以增强器件的功能,可将单片机输出的四位二进制数转换成10进制数与七段数码管显示对应,用于显示0—9的数字。

图3-2 7448芯片

其中LT 为测试输入。

3.3.3 红绿LED信号显示灯及七段数码显示管

LED 灯的显示原理:通过同名管脚上所加电平的高低来控制发光二极管是否点亮。如下图:

图3-3红绿LED信号显示灯

而七段数码管的显示不同的字形如 SP,g,f,e,d,c,b,a 管角上加上OFEH所以SP上为0伏,不亮其余为TTL高电平,全亮则显示为8。

采用共阴极连接:

表3-4 七段数码管的显示

显示数值 a b c d e f g dop 驱动代码(16进制)

0 1 1 1 1 1 1 1 1 0FCH

1 0 0 0 0 0 1 1 0 60H

2 1 1 0 1 1 0 1 0 0DAH

3 1 1 1 1 0 0 1 0 0F2H

4 0 1 1 0 0 1 1 0 66H

5 1 0 1 1 0 1 1 0 0B6H

6 1 0 1 1 1 1 1 0 0BEH

7 1 1 1 0 0 0 0 0 0E0H

8 1 1 1 1 1 1 1 0 0FEH

9 1 1 1 1 0 1 1 0 0F6H

3.3.4交通灯控制线路图

图3-5 原理图4 交通灯软件设计

4.1 程序设计流程图

程序设计框图

图4-1 程序设计框图

4.2延时的设定

延时方法可以有两种一种是利用AT89S51内部定时器的溢出中断来确定1秒的时间,另一种是采用软件延时的方法.

实现1ms秒的方法:

我们采用在主程序中设定一个初值为0的软件计数器和使T1定时1毫秒

相应程序代码:

D1MS: MOV R7,#250 ;1MS延时程序

DJNZ R7,$

RET

4.3子程序的实现

A道通车情况:

START1: MOV TEMP, #25

MOV P1, #0F3H

LOOP1: ACALL DELAY

DEC TEMP

MOV A,TEMP

MOV P0, TEMP

JNB P1.6,START3

JNB P1.7,START11

CJNE A,#0, NEXT1

LJMP START2

NEXT1: LJMP LOOP1 START11: MOV TEMP, #65 MOV P1, #0F3H

LOOP11: ACALL DELAY

DEC TEMP

MOV A,TEMP

MOV P0, TEMP

JNB P1.6,START33

JNB P1.7,START1

CJNE A,#0, NEXT11

LJMP START11

NEXT11: LJMP LOOP11 START2: MOV P1, #0F5H MOV TEMN,#05

LOOP2: ACALL DELAY1

DEC TEMN

MOV A,TEMN

CJNE A, #0,NEXT2

LJMP START3

NEXT2: LJMP LOOP2

B道通车情况:

START3: MOV TEMP, #25 MOV P1,#0DEH

LOOP3: ACALL DELAY

DEC TEMP
