照明工程计算公式
每平方米需要多少 w 照度，照度公式
照明 2010-04-28 17:11:04 阅读2014 评论0 字号：大中小订阅

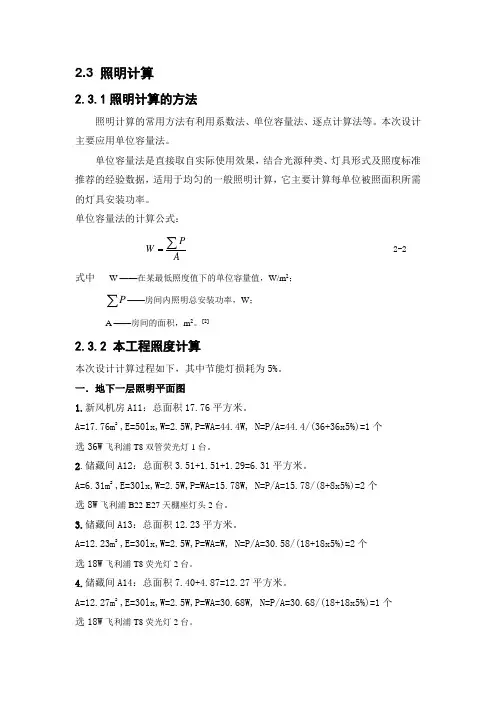

计算公式：是以单位容量法来计算的，n=Pn/Pn,la 其中n表示所需灯的数量（支），Pn表示达到某一照度值时全部灯的标称功率之和（W）， Pn,la表示达到100 Lx照度是全部灯的标称功率（W）。单位容量法计算的基础是：
为达到平均照度100 Lx时，室内地面面积每平方米需要用白炽灯约22w或荧光灯5.5w. 对于白炽灯的计算：Pn,100=22w/m2*A（E=100 Lx,nB=0.3,n=15 Lm/w）
对于荧光灯的计算：Pn,100=5.5w/m2*A（E=100 Lx,nB=0.3,n=15 Lm/w）
A表示地面面积（m2）即：比如10m2地面，选用照度为100 lx时考虑安装40w 的荧光灯，要安装多少支？
Pn,100=5.5w/m2*1m2=55w n=55w/40w=1.375≈2支
如果你取室内的照度为300 lx,那么所需的灯数为 Pn,300=(E/100
lx)*Pn,100=(300/100）*55=165w n=165/40=4.125≈5支
你按照这样的算法不就可以得出每平方米需要多少 w 了吗？
工厂照度要求为250-300 Lx
“宴会场所”照度要求为300-700 Lx，
“餐厅” 照度要求为150-300 Lx
“餐厅”，照度要求为200 Lx，高5米，45瓦的节能灯，1000平方米要80个。2600平方米，大概要210个吧。
2.家里面积平方适合用多少瓦的节能灯（灯泡）
一般的标准是：15—18平方米照明用灯光在60—80瓦；30—40平方米在100—150瓦；40—50平方米在220—280瓦；60—70平方米在300—350瓦；75—80平方米在400~450瓦。
通常卫生间的照明每平方米2瓦就可以了；
餐厅和厨房每平方米4瓦足够了，而书房和客厅要大些，每平方米需8瓦；在写字台和床头柜上的台灯可用15至60瓦的灯泡，最好不要超过60瓦。
您的房间是卧室，如需要读书写字的话。若15平方米，建议选择的节能型吸顶灯瓦数为65W左右。
3.基本公式为（主要是用在快速计算，准确度较差但对一般的空间平均照度计算已足够）
Lux = ((Total Lumen) x LLF x CU)/ M ^2
照度= ((总流明数) x 减光系数 x 利用系数) / 面积
这里的CU是必须依据灯具的RCR（室形系数）资料来查的。不过太麻烦了点。所以一般简算法是Lux = ((Total Lumen) x 0.5)/ M ^2最快。当然0.5可依不同的情形而增减，不过一般是减的多。
基本上流明法除了计算平均照度外，还可利用公式来求灯具数量，如好好的利用公式会让工作进行得快些也较保险些。希望有一天当客户问我用的灯过不够亮或我需要用几个灯才够，你只需让他灯30秒就利用一台计算机算出然后很自信的说没问题，绝对刚好。
其他还有可与公式配合的其他资料：
Lumen / W ---每一瓦多少流明
W / M^2---每平方米多少瓦
自己揣摩一下吧！
4.Lux = ((Total Lumen) x LLF x CU)/ M ^2
照度= ((总流明数) x 减光系数 x 利用系数) / 面积可以算出照度300乘200平米等于60000 ，减光系数0.8 ，利用系数 0.8，那就是 60000除以0.8 是75000 再除0.8是 93750总流明数。 93750除3000（灯管按3000流明算，这里说的是大概，你可以按自已选择的灯管去查资料）就是31.25 。也就是说需要 30个管灯或者32个
5.
照度E是每秒的光通量，E=φ/s 。
普通居住照度标准值一般为150LX左右。
普通学校、办公照度标准值一般为300LX左右。
500LX应该是美术教室，教师黑板，设计室，高级办公室用的。
设计室内照明可按以下思路进行：
Emin=Eav/Z。(最低照度=照度标准值/最低照度系数）
根据最低照度、面积、高度查表得Po：
P∑=Po*A(照明总功率=单位面积安装功率*每盏灯的功率）
确定受照房间灯数：
n=P∑/Po(房间灯数=照明总功率/单位面积安装功率）
参考资料：工厂供电
电气里常说：每平方米多少瓦有如下几个含义：
⑴太阳能光电版每平方米产生多少瓦动力，晶体硅太阳能电池板,每平方米有140W左右。
⑵家里面积平方适合用多少瓦的节能灯（灯泡）
一般的标准是：15—18平方米照明用灯光在60—80瓦；30—40平方米在100—150瓦；40—50平方米在220—280瓦；60—70平方米在300—350瓦；75—80平方米在400~450瓦。
通常卫生间的照明每平方米2瓦就可以了；
餐厅和厨房每平方米4瓦足够了，而书房和客厅要大些，每平方米需8瓦；在写字台和床头柜上的台灯可用15至60瓦的灯泡，最好不要超过60瓦。
您的房间是卧室，如需要读书写字的话。若15平方米，建议选择的节能型吸顶灯瓦数为65W左右。
⑶空调可以供起多少平方米的面积：
空调制冷量的经验计算公式：不顶层、不西晒情况下每平方米150W，之后乘以110%为了弥补制造过程中产生的误差，再乘以110%为了弥补过度宣传；顶层、不西晒或不顶层、西晒，按每平方米200W，既顶层又西晒每平方米250W，其他算法不变。
⑷家里使用的电线每平方（平方毫米）所能承受的功率。一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A。
注：勒克斯
解释：照度的国际单位（SI），又称米烛光。1流明的光通量均匀分布在1平方米面积上的照度，就是一勒克斯。可以标作勒［克斯］，简称勒。英为lux，简作lx 。
照度(Luminosity)指物体被照亮的程度，采用单位面积所接受的光通量来表示，表示单位为勒[克斯](Lux,lx) ，即 1m ／ m2 。 1 勒[克斯]等于 1 流
[明](lumen,lm)的光通量均匀分布于 1m2 面积上的光照度。照度是以垂直面所接受的光通量为标准，若倾斜照射则照度下降。
照度的计算
照度的计算方法，有利用系数法、概算曲线法、比功率法和逐点计算法等。
(一)利用系数法
1.利用系数的概念
照明光源的利用系数(utilization coefficient) 是用投射到工作面上的光通量( 包括直射光通和多方反射到工作面上的光通)与全部光源发出的光通量之比来表示，
即u=φe/nφ
利用系数u与下列因数有关：
1).与灯具的型式、光效和配光曲线有关。
2).与灯具悬挂高度有关。悬挂越高，反射光通越多，利用系数也越高。
3).与房间的面积及形状有关。房间的面积越大，越接近于正方形，则由于直射光通越多，因此利用系数也越高。
4).与墙壁、顶棚及地板的颜色和洁污情况有关。颜色越浅，表面越洁净，反射的光通越多，因而利用系数也越高。
2.利用系数的确定
利用系数值应按墙壁和顶棚的反射系数及房间的受照空间特征来确定。房间的受照空间特征用一个“室空间比”(room cabin rate，缩写为RCR)的参数来表征。如图8-12所示，一个房间按受照的情况下不同，可分为三个空间：最上面为顶棚空间，工作面以下为地板空间，中间部分则称为室空间。对于装设吸顶灯或嵌入式灯具的房间，没有顶棚空间；而工作面为地面的房间，则无地板空间。
室空间比 RCR=5hRC(l+b)/lb：
式中 hRC --室空间高度；
l---房间的长度；
b--房间的宽度。
根据墙壁、顶棚的反射系数(参看表8-1)及室空间比RCR，就可以从相应的灯具利用系数表中查出其利用系数。
3.按利用系数法计算工作面上的平均照度
由于灯具在使用期间，光源本身的光效要逐渐降低，灯具也要陈旧脏污，被照场所的墙壁和顶棚也有污损的可能，从而使工作面上的光通量有所减少，所以在计算工作面上的实际平均照度时，应计入一个小于1的“减光系数”。因此工作面上实际的平均照度为
Eav=uKnφ/A
式中 u____利用系数；
K____减光系数(亦称维护系数)，参考值如表8-3所列；
n____灯的盏数；
φ____每盏灯发出的光通量；
A____受照房间面积。
道路照度计算公式如下：
Ｅ＝φＮＵ／ＫＢＤ
具体解释/定义
Ｅ：道路照度
φ：灯具光通量
Ｎ：路灯为对称布置时取２，单侧和交错布置时取１
Ｕ：利用系数
K：混泥土路面取1.3，沥青路面取2
B：路面宽度
D：电杆间距
关于平均照度的计算公式
偶然间得到一个求平均照度的公式
E=F.U.K.N/S.W
并有几组计算数据
E= 2x9000x0.65x0.36/18/30＝7.8Lx （110w高压钠灯，杆高10米，间距30米，道路有效宽度：20－1－1，双侧对称布置）
E＝2x16000x0.65x0.36/18/30=13.8Lx （150W高压钠灯，杆高10米，间距30米，道路有效宽度：20－1－1，双侧对称布置）
E＝2x9000x0.65x0.36/18/28=8.35Lx （110W高压钠灯，杆高10米，间距28米，道路有效宽度：20－1－1，双排对称布置）
我查了资料了解到
U为利用系数
k为维护系数（混泥土路面取1.3，沥青路面取2 ）
S为路灯安装间距（28，30为安装间距）
W为道路宽度（18为道路有效宽度）
N为路灯排列方式（(N路灯为对称布置时取2，单侧和交错布置时取1）
我想问的是：
1、上边举例的数据中，2是代表对称布置取2，还是沥青路面取2（我得到资料中为提及路面）
2、U利用系数和K维护系数，分别代表数据中哪个数值？
3、公式中的F是什么数据？它对应数据中哪个数值？
4、除道路宽度W，路灯排列方式N，安装间距S以外，F、U、K的数据在新的计算中如何得到
1、上边举例的数据中，2是代表对称布置取2
2、U利用系数=0.65,K维护系数=0.36
3、公式中的F是光通量，它对应数据是9000和16000
4、除道路宽度W，路灯排列方式N，安装间距S以外，F、U、K的数据都是根据所选择的灯具和光源的类型得到的。
五，路灯灯具布置设计
以30米宽的混凝土路面道路为例，假设该道路为次干路，车流较多，车速较快，则可选择双侧对称布置。
灯具高度H=8.5米，间距S=25米，灯具悬挑长2米，则有效路宽为26米，根据国家照明标准要求，其照明平均照度Eav不低于5.6Lx，照度均匀度Emin/ Eav 不小于0.35。
灯具采用超级LED路灯，功率为70W，其光通量为8000Lm，灯高8.5米道路平面等照度曲线为:
选用灯具道路平面照度曲线图
根据城市路面比较清洁的情况，选用路灯利用系数U=0.32（国际照明委员会推荐0.3），维护系数K=0.8；则路面平均照度为：
Eav =U xфx N x K/W x S
=0.32 x8000 x1 x0.8/13 x25
=6.3Lx
根据灯具的等照度曲线图可以得出其最小照度值Emin不小于3Lx则其平均均匀度为：
Emin/ Eav=3/6.3=0.47
所以该安装方案路面平均照度Eav=6.3Lx
平均均匀度Emin/ Eav=0.47符合国家标准要求
