示波器使用说明

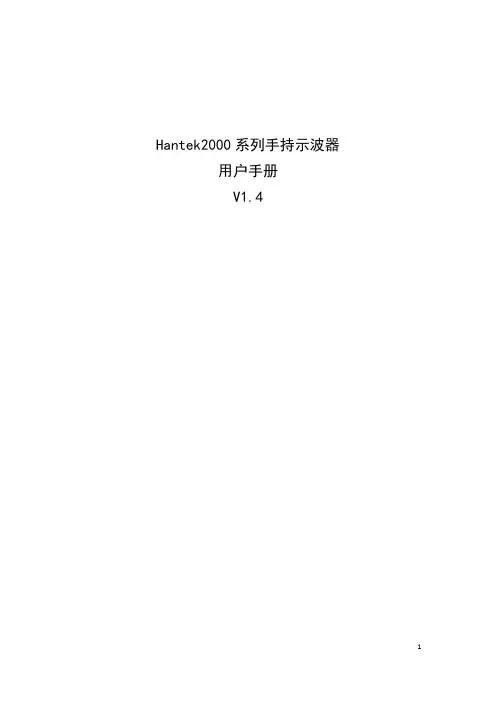

Hantek2000系列手持示波器用户手册V1.4版权声明本文档版权属青岛汉泰电子有限公司所有。

青岛汉泰电子有限公司保留对此文件进行修改而不另行通知之权利。

青岛汉泰电子有限公司承诺所提供的信息正确可靠，但并不保证本文件绝无错误。

请在使用本产品前，自行确定所使用的相关技术文件规格为最新有效的版本。

若因贵公司使用青岛汉泰电子有限公司的文件或产品，而需要第三方的产品、专利或者著作等与其配合时，则应由贵公司负责取得第三方同意及授权。

关于上述同意及授权，非属本公司应为保证之责任。

常规安全事项概要避免起火和人身伤害。

仔细阅读下列安全性预防措施，以避免受伤，并防止损坏本产品或与本产品连接的任何产品为避免可能的危险，请务必按照规定使用本产品。

只有专业授权人员才能执行维修。

使用正确的电源线。

只使用所在国家认可的本产品专用电源线。

正确连接与断开。

在探头连接到被测量电路之前，请先将探头连接示波器；在探头与示波器断开之前，请先将探头和被测电路断开。

将产品接地。

为避免电击，本产品通过电源线的接地导体接地，接地导体必须与地相连在连接本产品的输入或输出端前，请务必将本产品正确接地。

正确连接探头。

探头地线与地电势相同请勿将地线连接到高电压上。

查看所有终端额定值。

为避免起火或过大电流的冲击，请查看产品上所有的额定值和标记说明。

请在连接产品前查阅产品手册以了解额定值的详细信息。

请勿开盖操作。

外盖或面板打开时请勿运行本产品。

避免电路外露。

电源接通后请勿接触外露的接头和元件。

怀疑产品出现故障时，请勿进行操作。

如果您怀疑此产品已被损坏，可请合格的维修人员进行检查。

保持适当的通风。

请勿在潮湿环境下操作。

请勿在易燃易爆的环境下操作。

请保持产品表面的清洁和干燥。

安全术语和符号产品上的术语。

产品上可能出现以下术语：危险表示您如果进行此操作可能会立即对您造成损害。

警告表示您如果进行此操作可能不会立即对您造成损害。

注意表示您如果进行此操作可能会对本产品或其它财产造成损害。

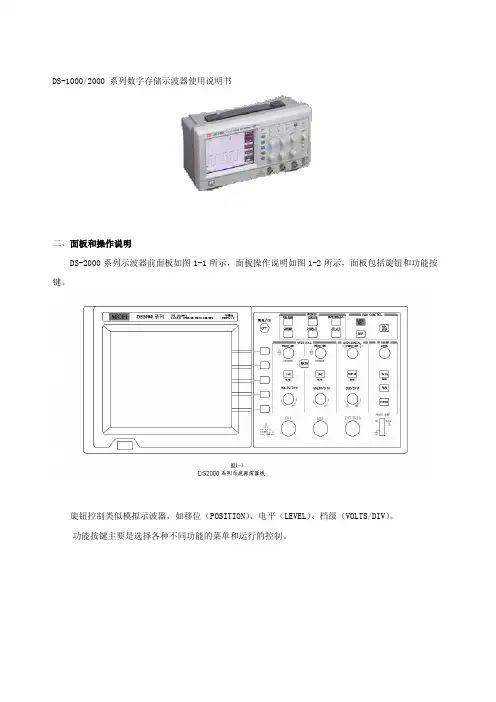

DS-1000/2000 系列数字存储示波器使用说明书二、面板和操作说明DS-2000系列示波器前面板如图1-1所示，面板操作说明如图1-2所示，面板包括旋钮和功能按键。

旋钮控制类似模拟示波器，如移位（POSITION）、电平（LEVEL）、档级（VOLTS/DIV）。

功能按键主要是选择各种不同功能的菜单和运行的控制。

1、菜单操作键，在液晶屏幕右侧显示相应的菜单，用未标记的五个菜单操作键来进行选项，示波器使用下列二种方法显示菜单选项，如图1-3所示。

a、循环列表，每次按下选项按钮时，示波器都会将参数设定为不同的值。

b、动作，按下运作选项按钮时立即发生的动作类型。

图1-4 显示界面三、功能检查1、接通仪器电源并打开，片刻后按任意键进入测试界面，如图1-4所示。

2、将示波器探头连接至通道（CH1）并将探极上的衰减开关设定为×10，并将探头连接器上的插槽对准CH1的输入插座（BNC）的凸键上，插入并右转以锁定到位，如图1－5所示。

3、将探头端部和接地夹连接至探头补偿器的输出端，按见示波显示（3V，1KHz）。

如图1-6所示。

4、以同样的方法检查通道2（CH2）CH1，按CH2菜单键打开通道2，重复步骤2和步骤3。

四、探头补偿1、按上述功能检查，连接示波器和探头，并按AUTO/SET 键，显示波形。

2、检查所显示波形形状。

如图1-7所示。

3、如有必要，调探头上的可变电容，至屏幕上显示的波形补偿正确。

五、自动设置本仪器具有自动设置功能，根据输入信号可自动调整，垂直、时基、触发方式来显示合适的波形，应用自动设置时要求被测信号的频率大于或等于50Hz，占空比大于1%。

1、将被测信号连接至通道输入端。

2、按下AUTO/SET键，波形将会自动显示，如需要，可手工调整，以达到你所需最佳波形。

六、垂直系统如图1－8所示，为垂直控制区图1—81、POSITION转动该旋钮可使波形上下移动。

2、VOLTS/DIV转动该旋钮可改变垂直放大器的放大档级，有粗调细调两档。

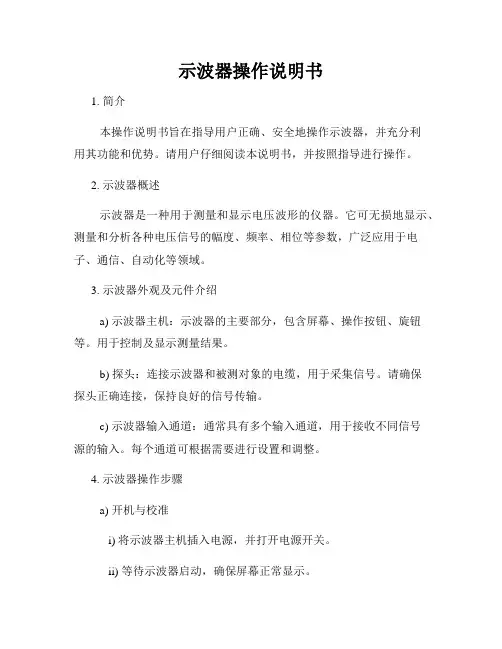

示波器操作说明书1. 简介本操作说明书旨在指导用户正确、安全地操作示波器，并充分利用其功能和优势。

请用户仔细阅读本说明书，并按照指导进行操作。

2. 示波器概述示波器是一种用于测量和显示电压波形的仪器。

它可无损地显示、测量和分析各种电压信号的幅度、频率、相位等参数，广泛应用于电子、通信、自动化等领域。

3. 示波器外观及元件介绍a) 示波器主机：示波器的主要部分，包含屏幕、操作按钮、旋钮等。

用于控制及显示测量结果。

b) 探头：连接示波器和被测对象的电缆，用于采集信号。

请确保探头正确连接，保持良好的信号传输。

c) 示波器输入通道：通常具有多个输入通道，用于接收不同信号源的输入。

每个通道可根据需要进行设置和调整。

4. 示波器操作步骤a) 开机与校准i) 将示波器主机插入电源，并打开电源开关。

ii) 等待示波器启动，确保屏幕正常显示。

iii) 进行校准操作，校准示波器以提高测量准确性。

b) 信号连接i) 将需要测量的电路信号连接到示波器输入通道上。

ii) 检查连接是否牢固，避免短路或断路等问题。

c) 示波器设置i) 根据测量要求选择合适的测量模式，并在示波器主机上进行相应设置。

ii) 设置水平控制参数，如时间基准、触发等，以确保测量结果准确可靠。

d) 进行测量i) 确认示波器设置无误后，可以开始进行测量。

ii) 观察屏幕上显示的波形，并根据需要进行调整和分析。

e) 停止和关闭i) 测量完成后，停止信号输入，并关闭示波器主机。

ii) 断开示波器与测量对象的连接。

iii) 将示波器主机从电源上拔出。

5. 示波器常见功能a) 波形显示：通过屏幕显示被测信号的波形图像。

b) 自动测量：示波器可根据预设条件自动进行各项测量，并显示测量结果。

c) 触发功能：设置触发条件，使示波器只显示满足条件的信号。

d) 存储和回放：示波器可将测量数据存储，并随时回放以进行分析和比较。

e) 储存和导出：测量结果可储存在示波器内部或外部存储器，并支持导出至计算机等设备。

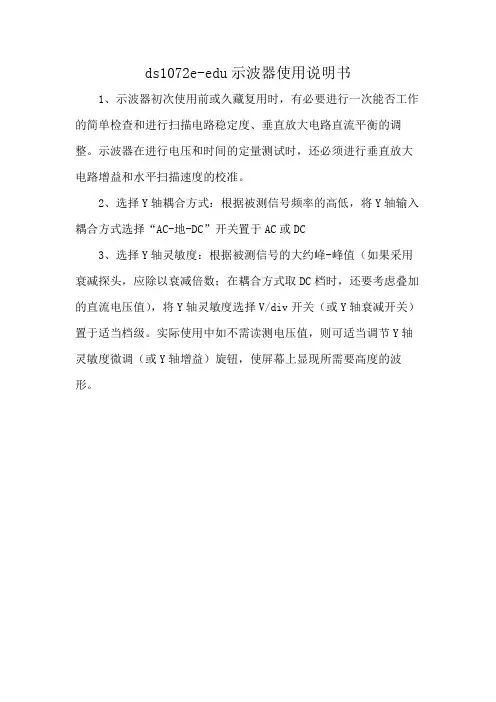

ds1072e-edu示波器使用说明书
1、示波器初次使用前或久藏复用时，有必要进行一次能否工作的简单检查和进行扫描电路稳定度、垂直放大电路直流平衡的调整。

示波器在进行电压和时间的定量测试时，还必须进行垂直放大电路增益和水平扫描速度的校准。

2、选择Y轴耦合方式：根据被测信号频率的高低，将Y轴输入耦合方式选择“AC-地-DC”开关置于AC或DC
3、选择Y轴灵敏度：根据被测信号的大约峰-峰值（如果采用衰减探头，应除以衰减倍数；在耦合方式取DC档时，还要考虑叠加的直流电压值），将Y轴灵敏度选择V/div开关（或Y轴衰减开关）置于适当档级。

实际使用中如不需读测电压值，则可适当调节Y轴灵敏度微调（或Y轴增益）旋钮，使屏幕上显现所需要高度的波形。

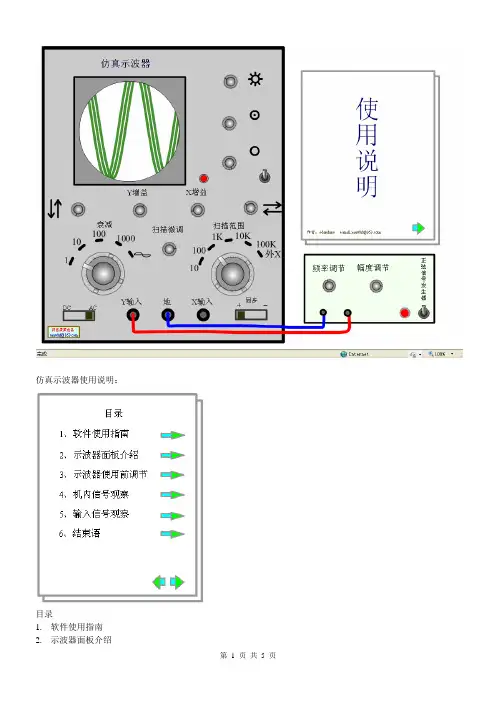

仿真示波器使用说明：目录1.软件使用指南2.示波器面板介绍3.示波器使用前调节4.机内信号观察5.输入信号观察6.结束语一、软件使用指南1、开关使用将鼠标移到周围时，周围会出现绿色的感应圈，此时用左键单击便可改变开关状态，其左边的指示灯指示此刻开关状态，黑色为关闭，红色为开启。

2、旋钮使用将鼠标移到周围时，周围会出现绿色的感应圈，此时按下鼠标左键并保持，然后沿着感应圈移动鼠标就可以转动旋钮。

此旋钮可以连续转动。

3、旋钮使用将鼠标移到周围时，周围会出现绿色的感应圈，此时按下鼠标左键并保持，然后沿着感应圈移动鼠标就可以转动旋钮。

此旋钮只能转动到特定位置。

二、示波器面板介绍1、辉度调节旋钮——用来调节图像亮度。

2、聚焦调节旋钮和辅助聚焦调节旋钮——两者配合使用，使图像更加清晰。

3、竖直位移旋钮和水平位移旋钮——用来调节图像在竖直方向和水平方向上的位置。

4、Y增益旋钮和X增益旋钮——用来调节图像在Y方向和X方向上的幅度。

5、扫描微调旋钮——使扫描电压的频率在选定范围内连续变化。

6、衰减调节旋钮——有1、10、100、1000四个档，“1”档不衰减，其余各档分别可使加在竖直偏转电极上的信号电压按照上述倍数衰减，使图像在竖直方向上的幅度依次减为前一档的十分之一。

最右边的正弦符号档不衰减，而是由机内自行提供竖直方向的按正弦规律变化的信号。

7、扫描范围旋钮——用来改变扫描电压的频率范围，有四个档，左边第一档是10Hz-100Hz，向右每升高一档，扫描频率增加10倍。

最左边是“外X”档，使用这一档时机内没有加扫描电压，水平方向的电压可以从外部输入。

8、“Y输入”，“X输入”，“地”——分别是对应方向的信号输入电压接线柱和公共接地的接线柱9、“交直流选择开关”——置于“DC”位置时，所加信号输入电压是直接输入的；置于“AC”位置时，所加信号电压是通过一个电容器后输入的，可以让交流信号通过而隔断直流成分。

三、示波器使用前调节1、打开示波器开关。

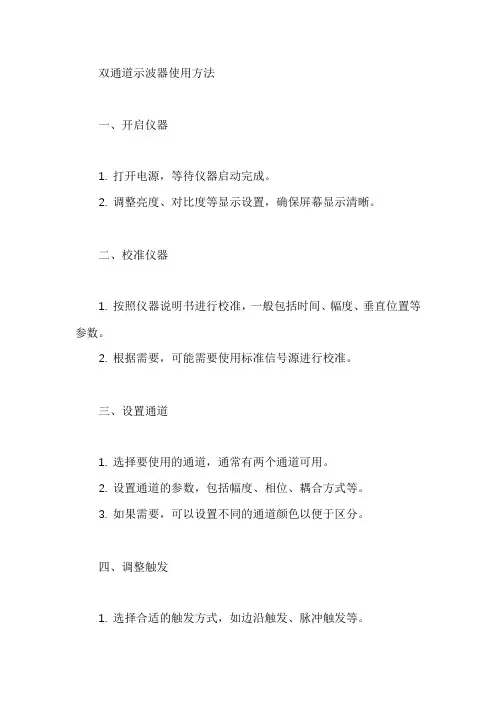

双通道示波器使用方法
一、开启仪器
1. 打开电源，等待仪器启动完成。

2. 调整亮度、对比度等显示设置，确保屏幕显示清晰。

二、校准仪器
1. 按照仪器说明书进行校准，一般包括时间、幅度、垂直位置等参数。

2. 根据需要，可能需要使用标准信号源进行校准。

三、设置通道
1. 选择要使用的通道，通常有两个通道可用。

2. 设置通道的参数，包括幅度、相位、耦合方式等。

3. 如果需要，可以设置不同的通道颜色以便于区分。

四、调整触发
1. 选择合适的触发方式，如边沿触发、脉冲触发等。

2. 调整触发的参数，如触发电平、触发极性等。

3. 确保触发设置正确，以便于观察信号。

五、观察信号
1. 将信号源连接到示波器的输入通道。

2. 观察屏幕上的信号波形，确保信号正常显示。

3. 如果需要，可以使用示波器的其他功能，如峰值检测、频率测量等。

六、记录数据
1. 使用示波器的记录功能，将观察到的信号波形保存下来。

2. 可以将数据导出到计算机中进行进一步处理和分析。

七、关闭仪器
1. 关闭示波器电源，结束使用。

2. 清理仪器表面，保持清洁。

3. 将仪器存放在干燥、通风的地方，避免阳光直射和高温。

数字电子技术实验GOS-6051示波器使用说明数字电子技术实验 前面板显示器控制触发控制显示器垂直控制水平控制数字电子技术实验 信号输入线（探头）衰减开关×1 不衰减×10衰减10倍信号输入端屏蔽线信号参考端同轴连接器数字电子技术实验 显示器控制1. 光迹旋转控制(TRACEROTATION)：用于调节光迹和示波管座标水平刻度线电源开关平行。

2. 亮度控制(INTEN)：用于调节扫描光迹的亮度。

节扫描光迹的亮度3. 聚焦控制(FOCUS)：用于调节显示光迹的清晰度至最佳。

节显示光迹的清晰度至最佳4.电源开关(POWER)：用于接通和关断仪器的电源，按自校验信号入为接通。

数字电子技术实验垂直控制选择通道上下移动交替/断续叠加-反向刻度交流/直流接地扩展10倍数字电子技术实验垂直控制选择通道上下移动交替/断续叠加-反向刻度交流/直流接地扩展10倍数字电子技术实验交替与断续显示(1)“交替显示”方式第次电子开关接通A门第一次电子开关接通扫描电压对A通道信号进行扫描第二次电子开关接通A门接扫描电压对B通道信号进行扫描式转率显然，这种显示方式电子开关转换的速率，就是扫描电压的频率，只要扫描电压频率大于每秒25次，那么，尽管两个信号波形是交替显示的，但由于荧光屏的余辉和人眼的滞留效应，我们感到荧光屏上同时显示两个波形，而且不会闪烁。

数字电子技术实验(2)“断续显示”方式它是将两个通道的被测信号用同一它是将两个通道的被测信号用同个周期的扫描电压进行扫描展开。

开关信号在一次扫描中，高速地轮流接通A路与B路信号。

由于转换速率比被测信号的频率高得多，在荧光屏上看到的波形好象得多在荧光屏上看到的波形好象是连续的.适宜观测低频信号，特别适合比较两个相关信号的相位关系。

数字电子技术实验数字电子技术实验 水平控制同时显示原始波数字电子技术实验触发控制一般模式自动模式触发电平触发源数字电子技术实验 读出显示器数字电子技术实验波形存储显示数字电子技术实验 显示屏幕100%刻度垂直分成8大格每格大有5个标记90%刻度10%刻度水平分成10大格每大格有5个标记0%刻度数字电子技术实验***上升下降沿时间测量数字电子技术实验 练习：用“校准信号”对示波器进行自检。

MSO/UPO2000系列示波器使用手册REV32023.11尊敬的用户:您好！感谢您选购全新的优利德仪器，为了正确使用本仪器，请您在本仪器使用之前仔细阅读本说明书全文，特别有关“安全注意事项”的部分。

如果您已经阅读完本说明书全文，建议您将此说明书进行妥善的保管，与仪器一同放置或者放在您随时可以查阅的地方，以便在将来的使用过程中进行查阅。

优利德科技（中国）股份有限公司版权所有。

如果原购买者自购买该产品之日起一年内，将该产品出售或转让给第三方，则保修期应为自原购买者从UNI-T或授权的UNI-T分销商购买该产品之日起一年内。

探头及其他附件和保险丝等不受此保证的保护。

如果在适用的保修期内证明产品有缺陷，UNI-T可自行决定是修复有缺陷的产品且不收部件和人工费用，或用同等产品（由UNI-T决定）更换有缺陷的产品。

UNI-T作保修用途的部件、模块和更换产品可能是全新的，或者经修理具有相当于新产品的性能。

所有更换的部件、模块和产品将成为UNI-T的财产。

以下提到的“客户”是指据声明本保证所规定权利的个人或实体。

为获得本保证承诺的服务，“客户”必须在适用的保修期内向UNI-T通报缺陷，并为服务的履行做适当安排。

客户应负责将有缺陷的产品装箱并运送到UNI-T指定的维修中心，同时预付运费并提供原购买者的购买证明副本。

如果产品要运送到UNI-T 维修中心所在国范围内的地点，UNI-T应支付向客户送返产品的费用。

如果产品送返到任何其他地点，客户应负责支付所有的运费、关税、税金及任何其他费用。

本保证不适用于由于意外、机器部件的正常磨损、在产品规定的范围之外使用或使用不当或者维护保养不当或不足而造成的任何缺陷、故障或损坏。

UNI-T根据本保证的规定无义务提供以下服务：a)修理由非UNI-T服务代表人员对产品进行安装、修理或维护所导致的损坏；b)修理由于使用不当或与不兼容的设备连接造成的损坏；c)修理由于使用不符合本说明书要求的电源而造成的任何损坏或故障；d)维修已改动或者与其他产品集成的产品（如果这种改动或集成会增加产品维修的时间或难度）。

示波器操作说明一、常见示波器面板功能键、钮的标示及作用1.POWER（电源开关）：接通或关断整机输入电源。

2.FOCUS（聚焦）和ASTIG（辅助聚焦）：常为套轴电位器，用于调整波形的清晰度。

3.ROTATION（扫描轨迹旋转控制）：调整此旋钮可以使光迹和座标水平线平行。

4.ILLUM（坐标刻度照明）：用于照亮内刻度坐标。

5.A/B INTEN（A/B亮度控制）：通常为套轴电位器，作用是调节A和B扫描光迹的亮度。

6.CAL 0.5Vp-p（校正信号输出）：提供0.5Vp-p且从0电平开始的正向方波电压，用于校正示波器。

7.VOLTS/div（电压量程选择）：通常电压量程和幅度微调为套轴电位器，外调节旋钮是电压量程选择，转动此旋钮以改变电压量程；中间带开关的电位器为电压量程微调，顺时针旋到底为校正位置，逆时针调节，波形幅度，变化范围在电压/格两档之间。

8.CH1和CH2（输入信号插座）：为示波器提供输入信号。

9.AC GND DC（输入耦合开关）：用于选择输入信号的耦合方式。

10.GRIG SEL（内同步选择）：按下此键，以CH1和CH2分别作为内同步信号源。

11.CH POL（信号倒相）：按下此键，输入信号倒相180°。

12.VERTICALMODE（垂直工作方式选择）：分别按下CH1、CH2、ALT、COHP、ADD、X-Y键，屏幕显示依次为CH1、CH2、CH1和CH2交替、CH1和CH2断续、CH1和CH2代数和、CH1垂直/CH2水平等方式。

13.POSITION（位移调节）：调节CH1和CH2输入信号0电平在屏幕的起始位置。

14.UNCAL（不校正指示）：当CH1和CH2电压量程微调不在校正位置时，对应的不校正指示灯点亮。

15.TIME（扫描时间调整）：外旋钮调节A扫描速度，内旋钮调节B扫描速度。

16.B.VAR、TRACESEP（B扫描微调和A/B扫描轨迹分离）：一般情况下，涂有红色的旋钮为B 扫描微调，提供连续可变的非校正B扫描速度。
