《电机与变压器》课程教学大纲（课程标准）
（2010年修订）
课程名称：电机与变压器
教学对象：适用水利水电工程施工专业，学制三年
学时：总学时108，（实践学时24、理论学时84）
课程性质（必修/选修/限选）：限选
一、课程性质、目的和任务
本课程以三年制中等职业学校学生为主要教学对象，培养目标为中级技术工人，本课程侧重低压电气维修与安装，以部颁最新中级工人技术等级标准为依据编排专业课与工艺实习课，坚持学以致用，注意拓宽学生的基础知识，突出职业技能训练，以适应中等职业学校的就业需要。
本课程是维修电工专业技术理论可，要学好本课程，必须以电磁感应定律为主线，深入理解和掌握电和磁的基本概念、基本理论，加强理论联系实际，增强感性认识，手脑并用，增强动手实验能力。认真做好书后练习题，能起到巩固基本概念、理解基本原理、理论和提高运算能力的作用。培养独立工作能力，在解决实际问题中学会分析问题的方法，并加深对里理论知识的理解和运用。为将来学会学习、学会创造、学会发展打好基础。
为把学生培养成为具有德、智、体全面发展的高素质技术人才，在教与学实践中，应对各种典型的电机、变压器进行操作和实验，使其理论知识和实践技能紧密结合，成为跨世纪的国家栋梁之才。
二、课程教学内容及要求
第一章变压器原理
1．教学目的
（1）了解变压器的分类
（2）理解变压器的运行特性、铭牌
（3）掌握变压器的结构、基本工作原理、变压器的相关试验
2．教学重点与难点
（1）教学重点：变压器的基本工作原理和相关试验
（2）教学难点：变压器的基本工作原理
3．教学方法：讲授、演示、试验、练习
4．教学内容：变压器的结构、分类、基本工作原理、运行特性、试验、铭牌
第二章三相变压器
1．教学目的
（1）了解三相变压器的并联运行
（2）理解三相变压器的联接组
（3）掌握三相变压器的磁路结构、绕组极性、绕组联接
2．教学重点与难点
（1）教学重点：三相变压器的磁路结构、绕组极性、绕组联接
（2）教学难点：三相变压器的绕组极性、绕组联接
3．教学方法：讲授、演示、试验、练习
4．教学内容：三相变压器的磁路结构、绕组极性、绕组联接、联接组、并联运行
第三章特种变压器
1．教学目的
（1）了解电焊变压器、三绕组变压器
（2）理解小型变压器的设计原则和绕制过程
（3）掌握互感器、自耦变压器的工作原理及用途
2．教学重点与难点
（1）教学重点：互感器、自耦变压器的工作原理及用途
（2）教学难点：互感器、自耦变压器的工作原理及用途
3．教学方法：讲授、演示、试验、练习
4．教学内容：互感器、自耦变压器的工作原理及用途，小型变压器的设计原则和绕制过程，电焊变压器、三绕组变压器
第四章三相异步电动机
1．教学目的
（1）了解三相异步电动机的绕组
（2）理解三相异步电动机的起动、调速和制动
（3）掌握三相异步电动机的结构铭牌、工作原理、运行原理和运行特性
2．教学重点与难点
（1）教学重点：三相异步电动机工作原理、运行原理和运行特性
（2）教学难点：三相异步电动机工作原理、运行原理和运行特性
3．教学方法：讲授、演示、试验、练习
4．教学内容：三相异步电动机工作原理、运行原理和运行特性；起动、调速和制动；绕组
第五章单相异步电动机
1．教学目的
（1）了解单相异步电动机的绕组
（2）理解单相异步电动机的正反转控制和调速方法
（3）掌握单相异步电动机的基本原理
2．教学重点与难点
（1）教学重点：单相异步电动机的基本原理
（2）教学难点：单相异步电动机的基本原理
3．教学方法：讲授、演示、试验、练习
4．教学内容：单相异步电动机的基本原理，正反转控制和调速方法，绕组
第六章同步电机
1．教学目的
（1）了解同步电机的励磁系统、起动方法和并联运行
（2）理解同步电机的特点和分类
（3）掌握三相同步电机的结构、铭牌数据和工作原理
2．教学重点与难点
（1）教学重点：三相同步电机的结构和工作原理
（2）教学难点：三相同步电机的结构和工作原理
3．教学方法：讲授、演示、试验、练习
4．教学内容：三相同步电机的结构、铭牌数据和工作原理，同步电机的特点和分类，励磁系统、起动方法和并联运行
第七章直流电机
1．教学目的
（1）了解直流弧焊发电机
（2）理解直流电机的分类、铭牌及系列、调速和制动
（3）掌握直流电机的结构、基本工作原理、空载磁场和电枢反应、运行特性、机械特性、起动和反转
2．教学重点与难点
（1）教学重点：直流电机的结构、基本工作原理、空载磁场和电枢反应、运行特性、机械特性、起动和反转
（2）教学难点：直流电机的运行特性、机械特性、起动和反转
3．教学方法：讲授、演示、试验、练习
4．教学内容：直流电机的结构、基本工作原理、空载磁场和电枢反应、运行特性、机械特性、起动和反转，分类、铭牌及系列、调速和制动，直流弧焊发电机
第八章特种电机
1．教学目的
（1）了解自整角机、旋转变压器、电磁调速异步电动机
（2）理解测速发电机和伺服电机
（3）掌握单相串励电动机和特种电机的种类、用途
2．教学重点与难点
（1）教学重点：单相串励电动机
（2）教学难点：单相串励电动机
3．教学方法：讲授、演示、试验、练习
4．教学内容：特种电机的种类、用途，单相串励电动机、测速发电机、伺服电机、自整角机、旋转变压器、电磁调速异步电动机
学生实验
1．教学目的
（1）了解三相变压器联接组别的校核、交直流伺服电动机特性的测定
（2）理解三相异步电动机定子绕组首尾端的测定
（3）掌握电机实验基本物理量的测量、单相变压器的空载实验和短路实验、变压器绕组极性测定、三相异步电动机的起动。
2．教学重点与难点
（1）教学重点：电机实验基本物理量的测量、单相变压器的空载实验和短路实验、变压器绕组极性测定、三相异步电动机的起动
（2）教学难点：单相变压器的空载实验和短路实验、变压器绕组极性测定、三相异步电动机的起动
3．教学方法：讲授、演示、试验、练习
4．教学内容：电机实验基本物理量的测量、单相变压器的空载实验和短路实验、变压器绕组极性测定、三相异步电动机的起动、三相异步电动机定子绕组首尾端的测定、三相变压器联接组别的校核、交直流伺服电动机特性的测定。
三、课程实践教学内容及要求
基本实验项目：
实验一：电机实验中基本物理量的测量（4学时）
领会电机的主要参数。
实验二：单相变压器实验（4学时）
(1) 掌握单相变压器空载实验和短路试验方法。
(2) 掌握用实验方法测定单相变压器空载损耗和铜损耗、绕组的极性。
实验三：三相异步电动机的起动（4学时）
(1) 掌握三相异步电动机常用的几种起动方法。
(2) 粗略测量采用不同起动方法时，起动电流的大小。
电机实验课的目的在于培养学生理论联系实际的能力，掌握基本实验方法，学会根据实际情况拟定实验方案，选择所需仪表，确定实验步骤，测量所需数据并进行分析研究，最后得出正确结论，做好实验报告。通过实验可以提高学生科学文化素质与实际操作技能，培养学生分工协作，完成一项工程所必备的思想品质。所以，在整个实验过程中，必须严肃认真，精力集中，方能达到实验目的。
五、教学质量管理和评价体系
坚持结果评价和过程评价相结合，定量评价和定性评价相结合，教师评价和学生自评、互评相结合，使考核与评价有利于激发学生的学习热情，促进学生的发展。
根据本课程的特点，改革单一考核方式，不仅关注学生对知识的理解、技能的掌握和能力的提高，还要重视规范操作、安全文明生产等职业素质的形成，以及节约能源、节省原材料与爱护工具设备、保护环境等意识与观念的树立。
本课程考试权重平时成绩（包括实验）占60%，期末成绩占40%。
六、实训设备
应符合中职学生的认知特点，努力提供多介质、多媒体、多场所来满足不同教学需求的教材及数字化教学资源，为教师教学与学生学习提供较为全面的支持。
电工实训车间
《电机与变压器》试题 一．填空题（每空2分，共20分） 1、变压器是一种能变换的电气设备。 2、变压器是利用原理制成的电气设备。 3、所谓三相绕组的星形接法，是指把三相绕组的连在一起构成，三个首端分别接的连接方式。 4、电动机按用电类型可分为电动机和电动机。 5、电动机的转动方向与的转动方向相同，它由通入三相定子绕组的交流电流的决定。 6、三相异步电动机减小启动电流的方法是。 7、同步电机的同步含义是指与相等。 二．判断题（每空2分，共20分） （）1．升压变压器的变压比小于1。 （）2.变压器的基本工作原理是电流的磁效应。 （）3.三相异步电动机的定子是用来产生旋转磁场的。 （）4.三相异步电动机没有转差也能转动。 （）5.电磁抱闸制动装置广泛用于起重机械。 （）6、三相异步电动机在运行中如有焦臭味发生，则电机肯定运行不正常，必须迅速停机检查。 （）7、只要看国产三相异步电动机型号中的最后一个数字，就能估算出该电动机的转速。（）8、三相异步电动机的转子转速与旋转磁场转速相等。 （）9、我国工频交流电的频率是50Hz。 （）10、我国工频交流电的相电压和线电压分别为380伏和220伏 三、选择题（每题2分，共20分） 1、用一台变压器向某车间的异步电动机供电，当开动的电动机台数增多时，变压器的端电压将（）。 A、升高 B、降低 C、不 变 D、可能升高也可能降低 2、有一台380/36V的变压器，在使用时不慎将高压侧和低压侧互相接错，当低压侧加上380V电源后，将发生什么现象？（）。 A、高压侧有380V的电压输出 B、高压侧没有电压输出，绕组严重过热 C、高压侧有高压输出，绕组严重过热 D、高压侧有高压，绕组无过热现象 3、单相交流电通入单相绕组产生的磁场是（）。 A、旋转磁场 B、恒定磁场 C、脉动磁场 D、正好为零 4、改变单相电容启动异步电动机的转向，只要将（）。 A、主、副绕组对换 B、主、副绕组中任意一组首尾端对调 C、电源的“相”线与“零”线对调 5、一台额定运行的三相异步电动机，当电网电压降低10%时，电动机的转速 将( )。 （1）上升 (2)降低 (3)不变 (4)停止转动 6、三相异步电动机铭牌上标明：“额定电压380/220V，接法丫/△”。当电网电 压为380V时，这台三相异步电动机应采用( )。
电机与变压器试题答案 一、单项选择题（本大题共20小题，每小题1分，共20分）。 1.如下图所示二端网络的戴维宁等效电路中，电压源的电压= （D ） A．9V B．3V C．-9V D．-3V 2. 把一个三相电动机的绕组连成星形接于UL＝380V的三相电源上，或绕组连成三角形接于UL＝220V的三相电源上，这两种情况下，电源输出功率（A ）A．相等 B．差√3倍 C．差1/√3 倍 D．差3倍 3. 三相四线制的中线不准安装开关和熔断器是因为（ C） A、中线上无电流，溶体烧不断 B、中线开关接通或断开对电路无影响 C、中线开关断开或溶体熔断后，三相不对称负载承受三相不对称电压作用， 无法正常工作，严重时会烧毁负载 D、安装中线开关和熔断器会降低中线的机械强度，增大投资 4. 整流的目的是（A ） A、将交流变为直流 B、将高频变为低频 C、将正弦波变为方波 5. 直流稳压电源中滤波电路的目的是（C ）。 A、将交流变为直流 B、将高频变为低频 C、将交、直流混合量中的交流成 分滤掉 6. 串联型稳压电路中的放大环节所放大的对象是（C ） A、基准电压 B、采样电压 C、基准电压与采样电压之差 7．以下不属于变压器基本结构部件的是（C ） A、绕组 B、分接开关 C、转子
8. 一台频率为50 的三相异步电动机的转速为，该电机的极数和定子旋转 磁场转速为（ C ） A、4极， B、6极， C、8极， 9. 单相变压器铁芯叠片接缝增大，其他条件不变，则空载电流（A ） A、增大 B、减小 C、不变 10. 高频保护通道中耦合电容器的作用是（ A ） A、对工频电流具有很大的阻抗，可防止工频高压侵入高频收发讯机； B、对工频电流具有很小的阻抗，可防止工频高压侵入高频收发讯机； C、对高频电流阻抗很大，高频电流不能通过； D、滤除高次谐波的作用。 11. 变压器中性点接地属于（ B ） A、保护接地 B、工作接地 C、保安接地 D、接零 12. 对放大电路进行静态分析的主要任务是（B ） A、确定电压放大倍数Au B、确定静态工作点Q C、确定输入电阻，输出电阻 13．在单相桥式整流电路中，若有一只整流管接反，则（C ） A、输出电压约为2UD B、变为半波整流 C、整流管将因电流过大而烧坏 14．变压器绝缘老化速度主要决定于（ B ） A、湿度 B、温度 C、氧气 D、油中的分解物 15．新安装、检修后、长期停用和备用的变压器，超过（C）天，在投入运 行前，应测定绝缘电阻。 A、5天 B、10天 C、15天 D、30天 16．在同一个小接地电流系统中，所有出线装设两相不完全星形接线的电流保护，电流互感器装在同名相上，这样发生不同线路两点接地短路时，可保证只
科目：电机与变压器 授课 班级 高二（12） 授课 时间 第2周星期二第3节第2周星期二第4节课 题 变压器的构造 教学目标1．了解变压器的用途和种类2．了解变压器的基本构造 教材分析重点：变压器的用途和种类难点：变压器的基本构造 教学内容导入新课：教师口述，导入 讲授新课：第一节变压器的构造 一、变压器的用途和种类 变压器是利用互感原理工作的电磁装置，它的符号如图11-1 图11-1 变压器的符号 1．变压器的用途：变压器除可变换电压外，还可变换电流、变换阻抗、改变相位。 2．变压器的种类：按照使用的场合，变压器有电力变压器、整流变压器、调压变压器输入、输出变压器等。
教学内容 二、变压器的基本构造 变压器主要由铁心和线圈两部分构成。 铁心是变压器的磁路通道，是用磁导率较高且相互绝缘的硅钢片制成，以便减少涡流和磁滞损耗。按其构造形式可分为心式和壳式两种，如图11-2(a)、(b)所示。 线圈是变压器的电路部分，是用漆色线、沙包线或丝包线绕成。其中和电源相连的线 圈叫原线圈(初级绕组)，和负载相连的线圈叫副线圈(次级绕组)。 作 业 画出变压器的符号 教学后记本节内容难度不大，学生兴趣大，教学情况较好。 图11-2 心式和壳式变压器
科目：电机与变压器 授课 班级 高二（12） 授课 时间 第2周星期五第3节第9周星期五第4节课 题 变压器的工作原理（一） 教学目标1．了解变压器的工作原理 2．了解升压变压器和降压变压器的概念 3．掌握电压和电流变换公式，并能做相关计算 教材分析重点：变压器的工作原理难点：电压变换电流变换 教学内容导入新课：教师口述，导入 讲授新课： 第二节变压器的工作原理 一、变压器的工作原理 变压器是按电磁感应原理工作的，原线圈接在交流电源上，在铁心中产生交变磁通，从而在原、副线圈产生感应电动势，如图11-3所示。 1．变换交流电压 原线圈接上交流电压，铁心中产生的交变磁通同时通过原、副线圈，原、副线圈中交变的磁通可视为相同。 设原线圈匝数为N1，副线圈匝数为N2，磁通为Φ，感应电动势为 t N E t N E ? Φ ? = ? Φ ? =2 2 1 1 ， 由此得 2 1 2 1 N N E E = 忽略线圈内阻得 图11-3 变压器空载运行原理图
三相异步电动机定子绕组展开图绘制教案 课程: 《电机与变压器》 课题: 三相异步电动机单层链式定子绕组展开图绘制方法 教学目标: 要求学生掌握绘制定子绕组展开图的基本步骤和作图技巧，充分领悟电动机绕组的嵌线规律，为后期的电机实习做好准备。 教学重点: 正确绘制三相异步电动机单层链式定子绕组展开图 教学难点: 1、电机定子铁心是圆的，而展开图是平铺的，二者如何关联？ 2、怎样正确连接U相绕组？ 教学方法: 讲授法、示例法、练习法 时间: 2014年2月25日 地点: 多媒体教室 教者: 王泽忠 授课班级: 12电3.4班 教学过程: 【组织教学】 【复旧导入】 1、三相定子绕组的构成原则 2、电动机定子铁心是圆的，如何正确表达其绕组的结构？——运用展开图【新授】 三相异步电动机单层链式定子绕组展开图绘制方法 一、展开图的含义 将电动机从两个定子槽之间沿着轴线方向切开，然后展开平铺于一个平面上，是一种直观的、方便同学们了解和学习电动机的平面图形。 注: 其切开开口处不是电动机的槽，而是两槽之间的硅钢片铁心。 ==> 二、展开图的绘制 以三相单层链绕组为例: 绘制方法第一步: 计算参数
极距每极每相槽数 第二步: 画槽划出24 根平行线段，表示电机的24 个槽，并在其上标明槽号 第三步: 分极将24个槽分成4极，每个极下6个槽，极距为6槽，每个极占有180度电角度，并标明磁极号 第四步: 分相带每个极分三相，每相为两个槽，每个槽占有30度电角度，并按相带排列顺序U1—W2—V1—U2—W1—V2标明相带 第五步: 标明电流参考方向假设某一瞬间电流从绕组的首端流入，尾端流出，根据同一个相带中有效边的电流参考方向相同，相邻相带有效边的电流参考方向相反，标明电流参考方向。 第六步: 画单个线圈U相绕组包括第1、2、7、8、13、14、19、20共八个槽四个线圈，从节省端部导线的角度考虑，应该选择最短节距y =5，故四个线圈为2和7、8和13、14和19、20和1.

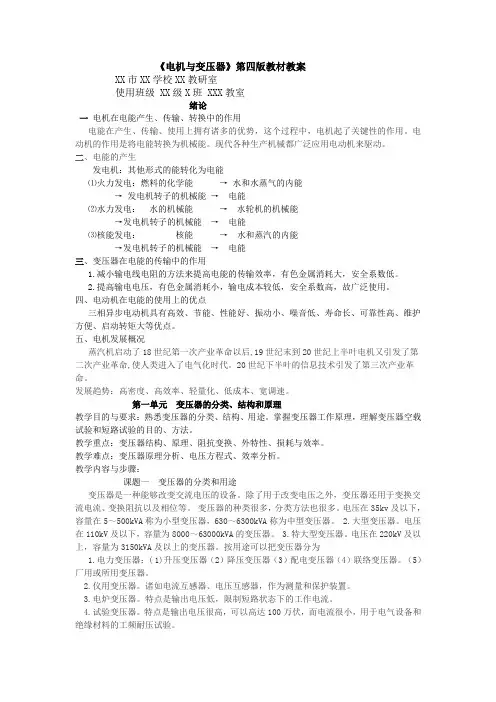

《电机与变压器》第四版教材教案 XX市XX学校XX教研室 使用班级 XX级X班 XXX教室 绪论 一电机在电能产生、传输、转换中的作用 电能在产生、传输、使用上拥有诸多的优势，这个过程中，电机起了关键性的作用。电动机的作用是将电能转换为机械能。现代各种生产机械都广泛应用电动机来驱动。 二、电能的产生 发电机：其他形式的能转化为电能 ⑴火力发电：燃料的化学能→水和水蒸气的能 →发电机转子的机械能→电能 ⑵水力发电：水的机械能→水轮机的机械能 →发电机转子的机械能→电能 ⑶核能发电：核能→水和蒸汽的能 →发电机转子的机械能→电能 三、变压器在电能的传输中的作用 1.减小输电线电阻的方法来提高电能的传输效率，有色金属消耗大，安全系数低。 2.提高输电电压，有色金属消耗小，输电成本较低，安全系数高，故广泛使用。 四、电动机在电能的使用上的优点 三相异步电动机具有高效、节能、性能好、振动小、噪音低、寿命长、可靠性高、维护方便、启动转矩大等优点。 五、电机发展概况 蒸汽机启动了18世纪第一次产业革命以后,19世纪末到20世纪上半叶电机又引发了第二次产业革命,使人类进入了电气化时代。20世纪下半叶的信息技术引发了第三次产业革命。 发展趋势：高密度、高效率、轻量化、低成本、宽调速。 第一单元变压器的分类、结构和原理 教学目的与要求：熟悉变压器的分类、结构、用途。掌握变压器工作原理，理解变压器空载试验和短路试验的目的、方法。 教学重点：变压器结构、原理、阻抗变换、外特性、损耗与效率。 教学难点：变压器原理分析、电压方程式、效率分析。 教学容与步骤： 课题一变压器的分类和用途 变压器是一种能够改变交流电压的设备。除了用于改变电压之外，变压器还用于变换交流电流、变换阻抗以及相位等。变压器的种类很多，分类方法也很多。电压在35kv及以下，容量在5～500kVA称为小型变压器，630～6300kVA称为中型变压器。 2.大型变压器。电压在110kV及以下，容量为8000～63000kVA的变压器。 3.特大型变压器。电压在220kV及以上，容量为3150kVA及以上的变压器。按用途可以把变压器分为 1.电力变压器：( 1)升压变压器（2）降压变压器（3）配电变压器（4）联络变压器。（5）厂用或所用变压器。 2.仪用变压器。诸如电流互感器、电压互感器，作为测量和保护装置。 3.电炉变压器。特点是输出电压低，限制短路状态下的工作电流。 4.试验变压器。特点是输出电压很高，可以高达100万伏，而电流很小，用于电气设备和绝缘材料的工频耐压试验。
1.三相异步电机定子侧的功率因数是（） A 超前 B 滞后 C 功率因灵敏为1 D 功率因数为1/10 2.对恒转矩负载，绕线式异步时机转子电阻加大前后，转子电流（）定子侧功率因数（） A 不变 不变 B 减小 增大 C 增大 减小 D 减小 减小 3.并联于大电网上的转子直流励磁同步电动机，（C ） A 勿需从电网吸收无功 B 需要从电网吸收无功 C 可向电网发滞后无功 D 以上都不对 4.保持三相异步时机的供电电源频率不变，当采用降压调速时，转子绕组所产生的磁势相对 定子的速度（） A 升高 B 降低 C 不变 D 先增大后减小 5.一台60HZ/220V 的进口变压器在50HZ/220V 的电源上运行, 其空载电流 A 。 A 、增加； B 、减小； C 、不变； 6.铭牌上显示额定转速为1420r/min 的异步电机，其极对数为 A 。 A 、2； B 、4； C 、6； D 、8 7.直流发电机中电刷和换向器的作用是将电枢绕组内部 B 电势转换为电刷外部 A 电压。 A 、直流 B 、交流。 8.变压器随着负载的增加，其主磁通 A 。 基本不变； B 、变大；C 、变小 9 10.当直流电机处于发电状态时，电磁转矩的方向与性质为 D ； A 、与电机转向相同，制动 B 、与电机转向相反，驱动 C 、与电机转向相同，驱动 D 、与电机转向相反，制动 11.三相异步电动机采用变频调速，基频以下属于 调速方式，基频以上属于 调速方式。 A 、恒转矩； B 、恒功率； C 、非恒转矩也非恒功率。 1.2在下列各种类型的三相变压器中， C 不宜采用。 A 、Y ，d 接法的芯式变压器； B 、D ，y 接法的组式变压器； C 、Y ，y 接法的组式变压器； D 、Y ，y 接法的心式变压器。 13.三相异步电机运行在额定转速为1420r/min ，此时转子绕组所感应电势的频率为 A Hz 。 A 、2.67； B 、50； C 、60； D 、3.2 14.对于异步电动机来讲，其转差率s 在反转制动状态时的取值范围为 B 。 A 、s < 0； B 、s > 1； C 、0 < s ≤ 1。 15他励直流电动机的人为特性与固有特性相比， C 的理想空载转速和斜率均发生了变化。 A 、电枢串电阻的人为特性； B 、降压的人为特性； C 、弱磁的人为特性。 D 、以上都不是 16某直流电动机额定电枢电流为N I ，采用弱磁进行调速（N Φ=Φ2 1），若带恒功率负载N L P P =， 则其电枢电流为 B ；若带恒转矩负载N L T T =，其电枢电流为 C 。 A 、 N I 2 1； B 、N I ； C 、N I 2。
《电机与变压器》试题（答案） 1.电机是__发电机___和__电动机_______的统称。把机械能转变成电能输出的电机叫____发电机____，而将电能转变为机械能输出的电机叫__电动机__。2．改变三相交流电动机的转向可以通过改变__电源相序_____实现。 3、电动机可分为直流电动机和交流电动机两大类。 4、交流异步电动机有单相电动机和三相电动机两种。 5、笼型异步电动机主要由静止的定子和转动的转子两大部分组成。 6、三项笼型异步电动机定子绕组的接法有星形和三角形两种。 7、三相鼠笼式异步电动机降压启动的方法有电阻降压启动、_自耦变压器启动、星、三角降压启动、_延边三角形启动。 8、三相异步电动机调速方法有_变极调速_、变转差率调速、变频调速。 二、判断题（每题2分，共计20分） （√）⒈一般地说，电力变压器仅用于改变电压。 （×）2、旋转磁场的转速越快，则异步电动机的磁极对数越多。 （×）⒊升压变压器的变压比大于1。 （×）⒋变压器既可以变换电压、电流和阻抗，又可以变换相位、频率和功率。 （×）⒌三相定子绕组的磁极数越多，则其对应的极距τ就越大。 （√）⒍当变压器的二次侧电流变化时，一次侧电流也跟着变化。 （√）⒎启动转矩倍数越大，说明异步电动机带负载启动的性能越好。（×）⒏互感器既可以用于交流电路又可以用于直流电路。 （×）⒐异步电动机的磁极对数越多，旋转磁场的转速越快。（√）⒑只要看国产三相异步电动机型号中的最后一个数字，就能估算出该电动机的转速。 三、选择题（每题2分，共计20分） 1、我国工频交流电的频率是：（C） A、380Hz B、220Hz C、50Hz 2、我国工频交流电的相电压和线电压分别为：（C） A、380伏和220伏 B、220伏和50伏 C、220伏和380伏 3、三相异步电动机的定子铁心及转子铁心一般都采用硅钢片叠压而成，其原因是（ A ）。 A减少铁心中的能量损耗 B允许电流流过 C价格低廉制造方便 4、国产小功率三相笼形异步电动机转子导体结构最广泛采用的是（B）。 A铜条结构转子 B铸铝转子 C深槽式转子 5、变压器运行时，在电源电压一定的情况下，当负载阻抗增加时，主磁通如何变化？（ B） A 增加 B基本不变 C减少 D不一定 6、三项异步电动机绕组的节距用何字母表示？（C） A、T B、g C、y D、P 7、一台三相异步电动机铭牌上标明50Hz，转速960转/分，则该电动机的极数是：（ B ） A、8 B、6 C、4 D、2 8、单相异步电动机定子绕组有几大类？（A） A、2 B、3 C、4 D、5 9、测量电动机绕组直流电阻可以判断：（B ） A、对地短路 B、匝间短路 C、绕组绝缘老化程度 10、浸漆的目的是电动机绕组：（B） A、更加美观 B、获得绝缘性能 C、增加了机械强度 四、简答题（每空5分，共20分） 1、简述三相异步电动机的主要结构、各部分的作用？
《电机与变压器》期中试卷 班级____________ 姓名_____________ 学号___________ 一、填空 1、变压器是利用_____________原理制成的静止电气设备。 2、用电压表测绕组的同名端，如下图连接后，测出电压U2和U3，如果U2< U3，则是______串联，1U1与______是异名端；如果U2> U3，则是_______串联，1U1与_____是同名端。 3、变压器并联运行的条件：（1）__________________；（2）连接组别应相同；（3）____________________。 4、电流互感器二次侧严禁________运行，电压互感器严禁________运行。 5、自耦变压器的一次侧和二次侧既有_______的联系又有_______的联系。 6、电动机是一种将电能转换成_________动力设备。 7、旋转磁场的转向是由接入三相绕组中电流的相序决定的，改变电动机任意两相绕组所接的电源接线（相序），旋转磁场即________。 8、功率相同的电动机，磁极数越多，则转速越______，输出转矩越______。 9、1821年法拉第发明了________________________实验以后，出现了电动机的雏形。 10、在电能的输送过程中，总是把_____________，可以减少送电时导线上的损耗 〈P损=I2R〉 11、国产电力变压器大多数是________式，其主要部分是_______、_______。 12、变压器铁心常用_________叠装而成。 13、变压器的输出电压可通过___________控制输出电压在允许范围内变动。 14、三相交流异步电动机只要_____________________________，旋转磁场即反向转动，电动机也随之反转。 15、感应电动机的额定转速总是小于____________。故称为异步电动机。 16、电动机的转差率可定义为_________________________________________。 17、三相异步电动机由_______和________两大部分组成，它们之间的_______一般为0.25-2mm。 18、笼型异步电动机的降压启动方式有补偿器启动，定子串电阻启动、_______________、______________。 二、判断题（正确的在括号内打“√”，错误的打“╳”） 1、储油柜也称油枕，主要用于保护铁心和绕组不受潮，又有绝缘和散热的作用。（） 2、升压变压器的变压比大于1。（） 3、变压器空载运行时，一次侧绕阻的外加电压与其感应电动势，在数值上基本相等，而相位相差180°。（） 4、变压器U K和Z K越小越好。（） 5、变压器二次侧作三角形连接时，如果有一相绕组接反，就会使三相绕组感应电势的相量
第四节《变压器》教学设计一、教学思路 “变压器”的教学围绕“变压器为什么能改变电压”变压器是怎样改变电压、电流等问题为线索来展开教学过程，采用定性分析和定量相结合，理论推导和实验验证相结合的方法，先使学生理解互感现象，再通过学生探究活动，验证电压与匝数的关系，邂逅通过法拉第电磁感应定推导出电压与线圈匝数之间存在的关系。 教材分析：教材是落实课程标准、实现教学目标的重要载体，新教材的特点之一是“具有基础性、丰富性和开放性。”即学习内容是基础而丰富的，呈现形式是丰富而开放的。本节教材配有小实验，思考与讨论，简明扼要的文字说明，贴近生活的图片生动而形象，开阔眼界的科学漫步。教材对变压器原理的表述比较浅，在处理时要将这部分内容情境化，将静态知识动态化，利于学生理解透彻。? 学生分析：学生通过前面《电磁感应》整章的学习，已经对磁生电以及涡旋电流有了基本的掌握，在《交流电?》前两节的学习，对交流电的特点也比较清楚，已经基本具备了学习变压器这一节内容的必备知识。但对变压器原线圈两端的电压与原线圈产生的电动势大小关系这一知识点比较欠缺，在教学中需作出补充提示。? 二、教学目标 1、知识与技能： １）知道变压器的基本构造 ２）理解变压器的工作原理 ３）探究并应用变压器的各种规律 2、?过程与方法： １）能熟练应用控制变量法解决多变量问题 ２）进一步掌握科学探究的一般思路 3、?情感态度与价值观： １）通过实验探究，体会科学探索的过程，激发探究物理规律的兴趣 ２）通过真实操作和记录，获得团队合作精神的体验和实事求是的科学态度 三、教学重难点 教学重点：变压器工作原理及工作规律． 教学难点：（l）理解副线圈两端的电压为交变电压． （2）推导变压器原副线圈电流与匝数关系． （3）掌握公式中各物理量所表示对象的含义． 重难点的突破措施： （l）通过演示实验来研究变压器工作规律使学生能在实验基础上建立规律． （2）通过理想化模型建立及理论推导得出通过原副线圈电流与匝数间的关系． （3）通过运用变压器工作规律的公式来解题使学生从实践中理解公式各物理量的含义． 四、教学媒体 变压器模型、学生电源、闭合铁芯、小灯泡、导线、多媒体等 五、教学过程 （一）知识回顾： 1、什么是互感现象？
维修电工（高级）真题 1、变压器的基本作用是在交流电路中变电压、（）、变阻抗、变相位和电气隔离。B A、变磁通 B、变电流 C、变功率 D、变频率 2、变压器的基本作用是在交流电路中变电压、变电流、（）、变相位和电气隔离。D A、变磁通 B、变频率 C、变功率 D、变阻抗 3、变压器的铁心由(A)大部分组成。 (A)2 (B)3 (C)4 (D)5 4、大型变压器的铁心轭截面通常比铁心柱截面大(A)。 (A)5％～10％ (B)10％～15％ (C)15％～20％ (D)5％ 5、修理变压器分接开关时，空气相对湿度不大于75％，开关在空气中暴露时间不得超过(C)小时。 (A)8 (B)16 (C)24 (D)48 6、变压器绝缘击穿的修理步骤为：更换绝缘、烘干器身和(B)。 (A)帮扎 (B)灌入合格的变压器油 (C)焊接引线 (D)修理好地片 7、变压器耐压实验测试时，电压持续时间为(A)min。 (A)l (B)2 (C)3 (D)5 8、变压器做空载实验，要求空载电流一般在额定电流的(A)左右。 (A)5％ (B)10％ (C)12％ (D)15％ 9、变压器故障检查方法一般分为(A)种。 (A)2 (B)3 (C)4 (D)5 10、利用实验法判断变压器故障，当测得低压侧三相绕组误差很大，可能产生的故障是(A)。 (A)引线铜皮和瓷瓶导管断开 (B)分接开关损坏 (C)匝问短路 (D)分接开关接触不良 11、三相半波可控整流电路的三相整流变压器二次侧接成( )。B (A)△接法(B)Y接法(C)桥式接法(D)半控接法 12、将变压器的一次侧绕组接交流电源，二次侧绕组开路，这种运行方式称为变压器（）运行。A A、空载 B、过载 C、满载 D、负载 13、三相异步电机能耗制动的控制线路至少需要（）个接触器。B A、1 B、2 C、3 D、4 14、三相异步电机能耗制动的控制线路至少需要（）个按钮。A A、2 B、1 C、4 D、3 15、三相异步电动机反接制动时，（）绕组中通入相序相反的三相交流电。C A、补偿 B、励磁 C、定子 D、转子 16、三相异步电动机能耗制动的过程可用（）来控制。C A、电流继电器 B、电压继电器 C、速度继电器 D、热继电器 17、异步电动机的启动电流与启动电压成正比，启动转矩与启动（）。A A、电压的平方成正比 B、电压成反比 C、电压成正比 D、电压的平方成反比 18、三相异步电动机电源反接制动的过程可用（）来控制。C A、电压继电器 B、电流继电器 C、时间继电器 D、速度继电器 19、三相异步电动机具有结构简单、工作可靠、重量轻、（）等优点。B A、调速性能好 B、价格低 C、功率因数高 D、交直流两用
2015—2016学年度下学期2014秋农村电气技术专业 《电机与变压器》期末考试 学号姓名成绩 一、填空题（每空格1 分共 28 分） 1.变压器是按照原理工作的。变压器的基本组成部分是、。 2.变压器接的绕组叫一次侧绕组，接的绕组叫二次绕组。 3.电机是和的统称。 4.电动机可分为和两大类。 5.交流异步电动机有和两种。 6.三项笼型异步电动机定子绕组的接法有和两种。 7.三相异步电动机调速方法有、、。 8.三相异步电动机均由和两大部分组成的。 9.电动机的启动是指电动机从开始转动，到正常运转为止的这一过程。笼型异步电动机的启动有、等两种 10.改变三相交流电动机的转向可以通过改变实现。 11.一次绕组为600匝的单相变压器，当一次侧电压为220伏时，要求二次侧电压是110伏，则该变压器二次侧绕组的匝数为匝。 12.变压器效率随负载变化而变化，负载很小时，其效率而
当损耗等于损耗时,效率很高。 13.三相绕组之间首尾判别的准则是对称。三相总磁通为。 二、判断题（每小题3分共24分） （）14.升压变压器的变压比大于1。 （）15.变压器既可以变换电压、电流和阻抗，又可以变换相位、频率。 （）16.一般地说，电力变压器仅用于改变电压。 （）17.三相芯式变压器的铁心必须接地，且只能一点接地。 （）18.“异步”是指三相异步电动机的转速与旋转磁场的转速有差值。 （）19.三相异步电动机没有转差也能转动。 （）20.三相定子绕组在空间上互差120o电角度。 （）21.旋转磁场的转速越快，则异步电动机的磁极对数越多。 三、单项选择题：（每小题 3分，共 30 分） 22.我国工频交流电的频率是：（） A、380Hz B、220Hz C、100Hz D 、50Hz 23.将自耦变压器输入端的相线和零线反接，（） A、对自耦变压器没有任何影响 B、能起到安全隔离的作用
《电机与变压器》期末试卷（时间60分钟） 命题人：适用班级： 班级：姓名：分数： 一、填空题（每空1分，共20分） 1．变压器是一种能变换电压，而不变的静止电气设备。 2．电力系统使用的电力变压器可分为变压器，______变压器和变压器。 3．变压器的一次绕组、二次绕组，根据不同的需要可以有_________和_________两种接法。4．所谓三相绕组的星形接法，是把三相绕组的尾端连在一起，接成，三相绕组的首端分别的连接方式。 5．自耦变压器的一次侧和二次侧既有的联系，又有的联系。 6．电动机按用电类型可分为电动机和电动机。 7．电动机的转动方向与的转动方向相同，由通入定子绕组的交流电的相序决定。8．三相电动机定子绕组的连接方法有和两种。 9．三相异步电动机减小启动电流的方法是。 10．三相电动机常用的启动方法有降压启动，降压启动。延边三角形降压启动和定子绕组串电阻降压启动。 11．需要单相电容启动电动机反转时，可把工作绕组或副绕组中任意一组的对调过来即可。 二、判断题（每题1分，共20分） （）1．在电路中所需的各种直流电，可以通过变压器来获得。 （）2．储油柜也称油枕，主要用于保护铁芯和绕组不受潮，还有绝缘和散热的作用。（）３．变压器中匝数较多，线径较小的绕组一定是高压绕组。 （）４．变压器既可以变换电压、电流和阻抗，又可以变换相位、频率和功率。 （）５．电容性负载对变压器的外特性影响很大，并使u2下降。 （）６．变压器的铜耗Pcu为常数，可以看成为不变损耗。 （）７．当负载随昼夜、季节而波动时，可根据需要将某些变压器解列或并联以提高运行效率，减少不必要的损耗。 （）８．电焊变压器具有较大的漏抗。 （）９．电焊变压器的输出电压随负载电流的增大而略有增大。 （）10．三相异步电动机的定子是用来产生旋转磁场的。 （）11．三相异步电动机的转子铁芯可以用整块铸铁来制成。 （）12．三相定子绕组在空间上互差120度角度。 （）13．异步是指三相异步电动机的转速与旋转磁场的转速有差值。 （）14．三相异步电动机没有转差也能转动。 （）15．负载增加时，三相异步电动机的定子电流不会增大。 （）16．额定电压是指接到电动机绕组上的相电压。 （）17．额定转速表示三相电动机在额定工作情况下运行时每秒钟的转数。 （）18．反接制动一般只用于小型电动机，且不常用于停车制动的场合。 （）19．电磁抱闸制动装置广泛应用于起重机械。
单相电动机工作原理教案（详案） 三门职业中专何邦先 课程名称：《电机与变压器》（电类专业通用） 适用专业层次：中职电子专业所需课时数：2课时 教材分析 《电机与变压器》是一门纯理论的专业基础课，理论知识也相当的深奥，普遍认为是老师难教，学生难学，学生很容易失去这门的学习兴趣，但电机、变压器使用非常的普遍，特别是电动机工厂到处多是；不学又不行。没能打好基础，对后续专业课程的学习，对考证和就业都带来不良的影响。 学生分析 电机与变压器课程理论普遍具有抽象性，而我们中职类学生基础较薄弱，所以中职生在学习基础理论的过程就较吃力。同时班级同学学习能力参差不齐。 教学目标与价值观 认知目标：1、旋转磁场形成 2、单相电动机工作原理 技能目标：1、学会单相电动机三个接线端的判断 2、学会单相电动机的正确接线 情感目标：1、培养学生养成良好的理科思维； 2、培养学生动手能力。 教学重点
1、单相电动机的正确接线 2、电容器大小对风扇运行的影响 教学难点 旋转磁场形成 课前材料准备（每组） 单相风扇一台（三根线），万用表一个，电源引线一个，小一字十字螺丝刀各一把 教学方法 做中学，任务驱动法 教学活动 一、组织教学（约2分钟） (1) 师生致礼(2) 考勤登记、清点人数 二、导入新课（约1分钟） 老师：你们家有单相电动机吗？ 学生：不知道。 老师：那你们家有吊扇吗？ 学生：有（没有）。 老师：你家新买的吊扇或者把吊扇移动位置，你会接线吗？ 学生：不会。 老师：我们电气技术应用专业的学生这点小事该不该完成啊？有没有信心完成？ 学生：有。
老师：下面我们就进行吊扇电动机的试接线。 三、讲授新课（约60分钟） 任务一风扇电动机的试接线 1、观察器材：风扇三个接线孔，电源和电容器共四个接线头，怎 么办？ 老师：有些同学会想，学都没学过，怎么接啊?我告诉你，今天你必须得接，有些同学说：那我就乱接，没关系，你乱接好了；但是我先 要强调安全问题首先要注意人身安全，严防触电事故发生；其次要注意电路安全，不要出现短路事故，造成停电，所以电源的相线L 和零线N不能短接在一起。 2、开始接线（3-5分钟）（学生动手操作） 老师：只要接好的就请举手，结果怎样不要管。（叫一个学生） 老师：结果怎样？ 学生：有响声，但不转。 老师：不同结果请举手
电机与变压器试题 1．变压器是将一种交流电转换成()的另一种交流电的静止设备。 A、同频率 B、不同频率 C、同功率 D、不同功率 2．变压器具有改变()的作用。 A、交变电压 B、交变电流 C、变换阻抗 D、以上都是 3．变压器获得最大效率的条件是()。 A、不变损耗大于可变损耗 B、不变损耗小于可变损耗 C、不变损耗等于可变损耗 D、和不变损耗、可变损耗无关 4．将变压器的一次侧绕组接交流电源，二次侧绕组与负载连接，这种运行方式称为()运行。A、空载B、过载C、负载D、满载 5．当变压器带纯阻性负载运行时，其外特性曲线是()的。 A、上升很快 B、稍有上升 C、下降很快 D、稍有下降 6．变压器负载运行时，若所带负载的性质为感性，则变压器副边电流的相位()副边感应电动势的相位。 A、超前于 B、同相于 C、滞后于 D、超前或同相于 7．有一台电力变压器，型号为SJL－560/10，其中的字母“L”表示变压器的()的。 A、绕组是用铝线绕制 B、绕组是用铜线绕制 C、冷却方式是油浸风冷式 D、冷却方式是油浸自冷式 8．一台三相变压器的联接组别为Y，yn0，其中“yn”表示变压器的()。 A、低压绕组为有中性线引出的星形联接 B、低压绕组为星形联接，中性点需接地，但不引出中性线 C、高压绕组为有中性线引出的星形联接 D、高压绕组为星形联接，中性点需接地，但不引出中性线 9．电力变压器大修后耐压试验的试验电压应按“交接和预防性试验电压标准”选择，标准中规定电压级次为6千伏的油浸变压器的试验电压为()千伏。 A、15 B、18 C、21 D、25 10．三相电动势到达最大的顺序是不同的，这种达到最大值的先后次序，称三相电源的相序，若最大值出现的顺序为V-U-W-V，称为()。 A、正序 B、负序 C、顺序 D、相序 11．三相异步电动机的正反转控制关键是改变()。 A、电源电压 B、电源相序 C、电源电流 D、负载大小 12．在三相交流异步电动机定子上布置结构完全相同，在空间位置上互差120°电角度的三相绕组，分别通入()，则在定子与转子的空气隙间将会产生旋转磁场。 A、直流电 B、交流电 C、脉动直流电 D、三相对称交流电 13．电动机是使用最普遍的电气设备之一，一般在70%-95%()下运行时效率最高，功率因数大。 A、额定电压 B、额定负载 C、电压 D、电流 14．异步电动机不希望空载或轻载的主要原因是()。 A、功率因数低 B、定子电流较大 C、转速太高有危险 D、转子电流较大 15．它励直流电动机在启动时，通电方式为()。 A、先通电枢，后通励磁 B、先通励磁，后通电枢 C、电枢和励磁同时通电 D、以上都不对
14级《电机变压器设备安装与维护》试卷A 姓名：考试时间：100分钟 题号一二三四五六成绩 得分 一、填空题（每空1分，共20分） 1、电动机的静止部分称为定子，主要由_ ____,__ ____和___ ___等部分。 2、旋转磁场的转向是由接入三相绕组中电流的____ __决定的，改变电动机任意两相 绕组所接的电源接线，旋转磁场即__ ___。 3、三相定子绕组中产生的旋转磁场的转速n1与______成正比，与______成反比。 4、三相异步电动机的电气制动有能耗制动，_________和____________等 5、工作制是指三相电动机的运行状态，即允许连续使用的时间，分为___ ____,__ ____和连续三种。 6、为解决单相异步电动机的启动问题，通常单相异步电动机定子上安装两套绕组，一套 是______又称主绕组，另一套是_______，又称副绕组。 7、脉动磁场的磁通大小随___________变化而变化，但磁场的轴线空间位置不变，因此， 磁场不会旋转，当然也不会产生___________。 8、单相启动电动机常用的调速方法有_______和__________ 9、同步发电机磁极对数P以及电力系统频率f一定时，发电机转速n为恒值，n=____。 10、转子磁场超前定子磁场θ角时，同步电动机处于________状态，转子磁场之后定子 磁场θ角时，同步电动机处于________状态 二、单项选择题（每题1分，共20分） ( )1、变压器具有改变（）的作用 A.交变电压 B.交变电流 C.变换阻抗 D.以上都是 ( )2、小型变压器绝缘电阻的测试时，对于400V以下的变压器其绝缘电阻值应不低于（） MΩ A.60 B.70 C.80 D.90 ( )3、一台变压器的变压比为1:15，当它的一次侧接到220V的交流电源上时，二次侧的输出电压是（）V A.14.7 B.220 C.380 D.3300 ( )4、从工作原理来看，中、小型电力变压器的主要组成部分是（） A.油箱和有油枕 B.油箱和散热器 C.铁心和绕组 D.外壳和保护装置 ( )5、变压器的额定容量是指变压器在额定负载运行时（） A.一次侧输入的有功功率 B.一次侧输入的视在功率 C.二次侧输出的有功功率 D.二次侧输出的视在功率 ( )6、在中、小型电力变压器的定期检查维护中，若发现变压器上层油温超过（），
《电机与变压器》练习题班别：姓名：学号：一、填空题 1．变压器的外特性是原边电压U 1和负载的功率因数COSφ 2 一定时， __________________与__________________的变化关系。 2．变压器的主要作用是_________、___________、____________和___________。 3．变压器原绕组接_________，副绕组_________的运行状态叫空载运行。 4．变压器负载运行并且其负载的功率因数一定时，变压器的效率和________的关系叫变压器负载运行的效率特性。 5．有一台变压器原边接在50赫、380伏的电源上，副边输出的电压是12伏，若把它的原边接在60赫、380伏的电源上，则副边输出电压为_________伏，输出电压的频率是_________赫。 6．变压器空载运行时，由于_________损耗很小，_________损耗近似为零，所以变压器空载损耗近似等于_________损耗。 7．电力变压器的冷却方式根据容量不同，可分为___________、_______________、____________________和___________________四种。 8．收音机输出变压器副边所接扬声器的阻抗为4欧，如果要求原边等效阻抗为16欧，则该变压器的变化应为_________。 9．变压器主要根据____________原理工作。 10．三相变压器铭牌上标注的额定电压，是指原、副边的_________电压值。 11．变压器空载试验的目的是测定_________、_________、_________和_________等参数。 12．铁芯结构的基本型号有_________结构和_________结构两种，_________结构特点是“绕组包围铁芯”。 13．变压器的主要损耗有_________和_________两种。 14．电动机是一种将___________转换成___________的动力设备，按其所需电源不同，电动机可分为___________和___________两种。 15．交流电动机按工作原理可分为___________电动机和___________电动机两大类，目前应用最广泛的是___________电动机。 16．三相异步电动机均由___________和___________两大部分组成。它们之间的气隙一般为___________至___________mm。 17．三相异步电动机定子铁心的作用是作___________为的一部分，并在铁心槽内放置___________。定子铁心的槽型有___________、___________、___________等三种。 18．三相异步电动机转子绕组的作用是产生__________而使转子转动。 19．旋转磁场的产生必须有两个条件：（1）___________；（2）___________。 20．旋转磁场的转向是由接入三相绕组中电流的___________决定的，改变电动机任意两相绕组所接的电源接线（相序），旋转磁场即___________。
南通工贸技师学院试卷 (2016～2017学年第一学期) 班级：14高电气2 课程：《电机与变压器》期（末）考试（第9周） 一、填空题：（每题1分，共30分） 1变压器是利用电磁感应原理制成的静止电气设备。 2、在用兆欧表进行测量前验表，将兆欧表 E 和 L 端开路，顺时针摇动兆欧表的手柄，由慢至快并达到 120r/min 的速度 3、直流电动机虽然____制造工艺____复杂，但它具有优良的____调速___性能和__启动_性能，是交流异步电动机所不能比拟的。 4、一次侧绕组电动势与二次侧绕组电动势之比叫作变压器的电压变比，降压变压器的变比 > 1，升压变压器的电压变比 < 1。 5、变压器的铁芯常用 0.35mm厚的冷轧硅钢片叠装而成，因线圈位置不同，可分为 心式和壳式两大类 6、变压器的外特性是指变压器的一侧输出额定电压和二次侧负载功率因数一定时，二次侧端电压U2 与负载电流 I2 的关系。 7、自耦变压器的一次侧和二次侧既有电的联系又有磁的联系。 8、小型单相变压器的绕组过程一般分为六道工艺选择导体和绝缘体材料、制作木心和骨架、线圈绕线、铁芯镶片、成品测试、绝缘处理。 9、电流互感器一次侧绕组的匝数很少，要串联接入被测电路;电压互感器一次侧绕组的匝数很多，要并联接入被测电路中。 10、三相变压器按磁路系统可分为三相组式变压器和三相心式变压器。 1.三相心式变压器的铁芯必须接地，且只能有一点接地。 2.两台三相变压器只要连接组别相同就可以并联了。 3.热轧硅钢片比冷轧钢片的性能更好，磁导率高而损耗小。 4.高压器既可以变换电压、电流和阻抗，又可以变换相位、频率和功率。 5.心式铁芯指线圈包围铁芯，其结构简单，装配容易，省导线，适用于大容量、高电压。 6.当变压器的二次测电流增加时，由于二次侧绕组磁动势的去磁作用，变压器铁芯中的主磁通减小。 7. 当变压器的二次侧电流变化时，一次测电流也跟着变化。 8升压变压器的电压变比大于1。 9.当三角形二次侧绕组接法正确时，其开口电压应该为零。 10.根据变压器交换电压和变换电流的公式，我们就可以判断导线细的为高压绕组。 1.变压器室传递（）的电气设备 A.电压 B、电流 C、电压.电流和阻抗 D、电能 2.适用于制作变压器铁芯的材料是（） A.软磁材料 B、硬磁材料 C、矩磁材料 D、顺磁材料 3.使用单臂电桥测量时，按键的按法是（） A.先G后B B、先B后C C、同时按B和G D、只按B 4．自耦变压器接电源之前应把自耦变压器的手柄位置调到（） A.最大值 B、中间 C、零 5．电流互感器二次侧回路所接仪表或继电器，必须（） A、串联 B、并联 C、混联 6．决定电流互感器一次侧电流大小的因素是（） A、二次侧电流 B、二次厕所接负载 C、电流变比 D被测电路 7．电流互感器二次侧开路运行的后果是（） A、二次侧电压为零 B、二次侧产生高温高压，铁芯过热 C、二次侧电流为零，促使一次侧电流基本为零 8．拆卸变压器的首要工作是（） A、用锤子轻轻桥断锯条 B、烘烤使绝缘软化 C、铁芯质量太差 9．远距离输电，若输送的电功率一定，则电线上损失的电功率（） A、与输电压成正比 B、与输电压成反比 C、与输电压的平方成正比 D与输电压的平方成反比 班 级 学号 姓名A 试卷 密封区
