电力系统分析潮流计算最终完整版

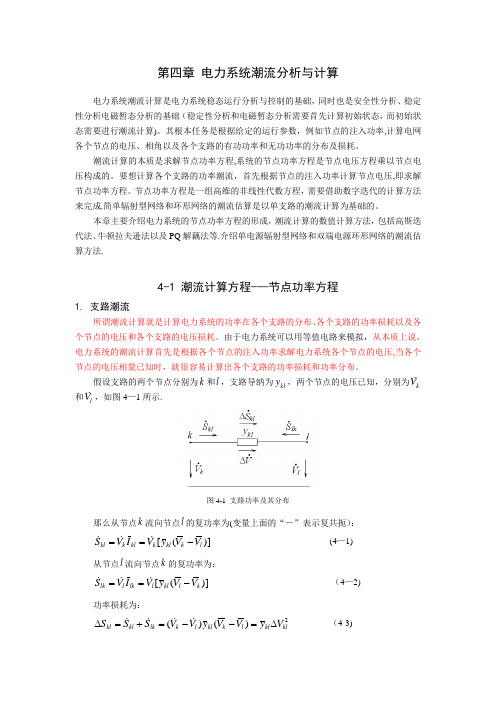

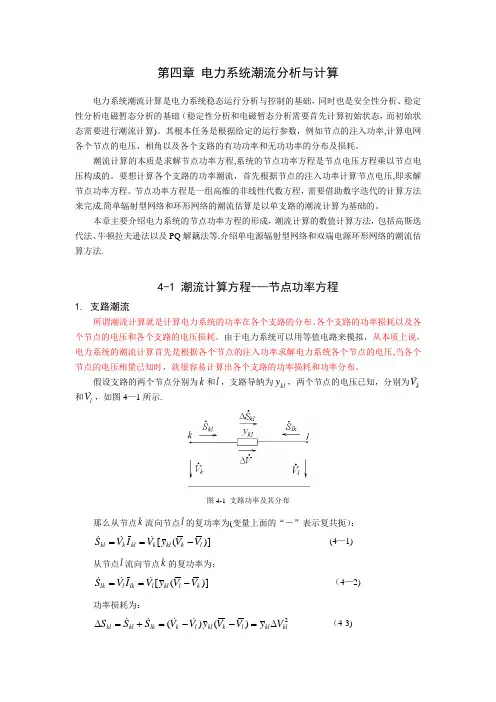

第四章 电力系统潮流分析与计算电力系统潮流计算是电力系统稳态运行分析与控制的基础，同时也是安全性分析、稳定性分析电磁暂态分析的基础（稳定性分析和电磁暂态分析需要首先计算初始状态，而初始状态需要进行潮流计算)。

其根本任务是根据给定的运行参数，例如节点的注入功率,计算电网各个节点的电压、相角以及各个支路的有功功率和无功功率的分布及损耗。

潮流计算的本质是求解节点功率方程,系统的节点功率方程是节点电压方程乘以节点电压构成的。

要想计算各个支路的功率潮流，首先根据节点的注入功率计算节点电压,即求解节点功率方程。

节点功率方程是一组高维的非线性代数方程，需要借助数字迭代的计算方法来完成.简单辐射型网络和环形网络的潮流估算是以单支路的潮流计算为基础的。

本章主要介绍电力系统的节点功率方程的形成，潮流计算的数值计算方法，包括高斯迭代法、牛顿拉夫逊法以及PQ 解藕法等.介绍单电源辐射型网络和双端电源环形网络的潮流估算方法.4-1 潮流计算方程-—节点功率方程1. 支路潮流所谓潮流计算就是计算电力系统的功率在各个支路的分布、各个支路的功率损耗以及各个节点的电压和各个支路的电压损耗。

由于电力系统可以用等值电路来模拟，从本质上说，电力系统的潮流计算首先是根据各个节点的注入功率求解电力系统各个节点的电压,当各个节点的电压相量已知时，就很容易计算出各个支路的功率损耗和功率分布。

假设支路的两个节点分别为k 和l ，支路导纳为kl y ，两个节点的电压已知，分别为kV 和l V ，如图4—1所示.图4-1 支路功率及其分布那么从节点k 流向节点l 的复功率为(变量上面的“－”表示复共扼）：)]([lk kl k kl k kl V V y V I V S -== (4—1) 从节点l 流向节点k 的复功率为：)]([kl kl l lk l lk V V y V I V S -== （4—2) 功率损耗为：2)()(klkl l k kl l k lk kl kl V y V V y V V S S S ∆=--=+=∆ （4-3)因此，潮流计算的第一步是求解节点的电压和相位，根据电路理论，可以采用节点导纳方程求解各个节点的电压.2. 节点功率方程根据电路理论，要想求系统各个节点的电压，需要利用系统的节点导纳方程。

辽宁工程技术大学电力系统分析课程设计设计题目9节点电力网络潮流计算指导教师院（系、部）专业班级学号姓名日期电气工程系课程设计标准评分模板电力系统分析课程设计任务书9节点系统单线图如下：基本数据如下：母线名基准电压区域号电压上限电压下限发电 1 16.5000 2 18.1500 14.8500 发电 2 18.000 1 19.800 16.2000 发电 3 13.8000 1 15.1800 12.4200 GEN1-230 230.000 2 0.0000 0.0000 GEN2-230 230.000 1 0.0000 0.0000 GEN3-230 230.000 1 0.0000 0.0000 STNA-230 230.000 2 0.0000 0.0000 STNB-230 230.000 2 0.0000 0.0000 STNC-230 230.000 1 0.0000 0.0000数据组I 侧母线J 侧母线编号所属区域单位正序电阻正序电抗正序充电电纳的1/2常规GEN1-230 STNA-230 1 I侧标么0.010000 0.085000 0.088000 常规STNA-230 GEN2-230 2 I侧标么0.032000 0.161000 0.153000 常规GEN2-230 STNC-230 3 I侧标么0.008500 0.072000 0.074500 常规STNC-230 GEN3-230 4 I侧标么0.011900 0.100800 0.104500 常规GEN3-230 STNB-230 5 I侧标么0.039000 0.170000 0.179000 常规STNB-230 GEN1-230 6 I侧标么0.017000 0.092000 0.079000表3 两绕组变压器数据负荷数据电网12-1班数据目录1 PSASP软件简介 (1)1.1 PSASP平台的主要功能和特点 (7)1.2 PSASP的平台组成 (8)2 牛顿拉夫逊潮流计算简介 (9)2.1 牛顿—拉夫逊法概要 (9)2.2 直角坐标下的牛顿—拉夫逊潮流计算 (11)2.3 牛顿—拉夫逊潮流计算的方法 (6)3 九节点系统单线图及元件数据 (8)3.1 九节点系统单线图 (8)3.2 系统各项元件的数据 (9)4 潮流计算的结果 (11)4.1 潮流计算后的单线图 (17)4.2 潮流计算结果输出表格 (18)5 结论 (22)6 参考文献 (17)1 PSASP软件简介“电力系统分析综合程序”（Power System Analysis Software Package,PSASP）是一套历史悠久、功能强大、使用方便的电力系统分析程序，是高度集成和开发具有我国自主知识产权的大型软件包。

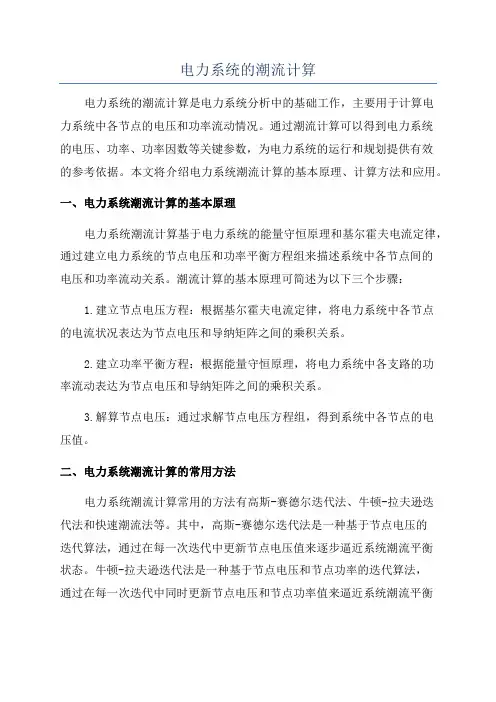

电力系统潮流分析潮流分析是电力系统中一种重要的计算方法，用于分析电力系统中各节点电压、功率和电流的分布情况。

通过潮流分析可以评估电力系统的稳定性和可靠性，为电力系统的规划、运行和控制提供参考依据。

本文将介绍电力系统潮流分析的基本原理、计算方法以及应用范围。

一、潮流分析的基本原理在电力系统中，各节点以母线表示，节点之间通过线路连接。

潮流分析基于以下几个基本原理：1. 电压平衡原理：电力系统中的节点电压必须满足节点处功率平衡方程，即节点出注入电流之和为零。

2. 潮流方程：潮流方程描述了电力系统中各节点之间电压、功率和电流之间的关系。

潮流方程是通过母线注入导纳矩阵、支路导纳和节点注入功率来表达。

3. 网络拓扑：电力系统中的节点和线路之间形成了复杂的拓扑结构，潮流分析需要考虑节点之间的相互连接关系。

二、潮流分析的计算方法潮流分析通常采用迭代法来计算各节点的电压、功率和电流。

常用的迭代法包括高斯-赛德尔迭代法和牛顿-拉夫逊迭代法。

1. 高斯-赛德尔迭代法：该方法是最简单的潮流计算方法之一。

它通过假设电力系统中所有节点电压的初始值，逐步迭代更新节点电压，直到满足收敛条件为止。

2. 牛顿-拉夫逊迭代法：该方法通过建立功率不平衡方程的雅可比矩阵，采用牛顿迭代和拉夫逊补偿的方法来求解节点电压。

牛顿-拉夫逊迭代法具有更快的收敛速度和更高的计算精度。

三、潮流分析的应用范围潮流分析在电力系统中有广泛的应用，包括但不限于以下几个方面：1. 系统规划：潮流分析可以用于电力系统的规划和设计，评估系统瓶颈、优化系统结构和参数配置。

2. 运行控制：潮流分析可以用于电力系统的运行控制，评估节点电压的合理范围、分析负荷变化对系统的影响。

3. 网络优化：潮流分析可以用于电力系统的网络优化，寻找最优输电线路和改善电力系统的供电可靠性。

4. 风电并网：潮流分析可以用于风电并网系统的规划和运行，评估并网系统的可靠性和电力系统与风电场的相互影响。

电力系统分析P-Q分解法潮流计算终稿《电力系统分析》课程设计报告题目：复杂电力系统潮流分析程序设计所在学院电气工程学院专业班级 12级电气工程及其自动化一班学生姓名陈剑秋学生学号 202130088099 指导教师房大中提交日期 2021年 12 月 16日华南理工大学广州学院电气工程学院电力系统分析课程设计报告摘要电力系统潮流计算是电力系统分析课程基本计算的核心部分之一。

它既有本身的独立意义，又是电力系统规划设计，运行分析和理论研究的基础。

电力系统潮流计算是对复杂电力系统正常和故障条件下稳态运行状态的计算，是电力系统计算分析中的一种最基本的计算。

潮流计算是电力系统的各种计算的基础，同时它又是研究电力系统的一项重要分析功能，是进行故障计算，继电保护鉴定，安全分析的工具。

电力系统潮流计算是计算系统动态稳定和静态稳定的基础。

在电力系统规划设计和现有电力系统运行方式的研究中，都需要利用电力系统潮流计算来定量的比较供电方案或运行方式的合理性、可靠性和经济性本课程设计采用P-Q分解法对三机九节点系统进行潮流计算。

计算结果的得出是通过MATLAB软件编程实现。

关键词：电力系统潮流计算，P-Q分解法，三机九节点系统I华南理工大学广州学院电气工程学院电力系统分析课程设计报告AbstractPower flow calculation is the core part of the power system analysis course basic computing. It has both the independent meaning itself, and is the power system planning and design, the basic operation analysis and theoretical study.Power flow calculation is the calculation of the steady state operation of normal and fault conditions of complex power system, is one of the most basic calculation of power system calculation and analysis of. Power flowcalculation is the basis of all kinds of power system calculation, and it is also an important function of power system analysis study, is the fault calculation, relay protection and identification, safety analysis tool. Power flow calculation is the basis of calculation system of dynamic and static stabilization. In the research of operation mode of power system planning and the existing power system, the rationality of power supply, reliability and economy of the program or run mode comparison requires the use of power flow calculation to quantitativeThe curriculum design using P-Q decomposition method for power flow calculation of the three machine nine bus system. It is concluded that the calculation result is achieved by MATLAB software programming.Keywords: power system power flow calculation, the P-Q decomposition method, three machine nine node systemII华南理工大学广州学院电气工程学院电力系统分析课程设计报告目录要............................................................................ (I)Abstract ..................................................................... ............................................. II 一、绪论............................................................................ ................................... 1 1.1 本课题的目的和意义............................................................................ .......... 1 1.2 国内外发展现状............................................................................ . (1)1.2.1 高斯-赛德尔迭代法............................................................................ .. 2 1.2.2 牛顿-拉夫逊法和P-Q分解法.............................................................. 2 1.2.3 基于MATLAB 的电力系统潮流计算发展前景..................................... 3 二、设计目的............................................................................ ........................... 4 三、设计要求和设计指标............................................................................ ....... 4 四、设计内容............................................................................ ........................... 4 4.1 选题内容............................................................................ ............................. 4 4.2 基础资料............................................................................ ............................. 5 4.3算法原理............................................................................ . (6)4.3.1 节点导纳矩阵形成的计算机方法........................................................ 6 4.3.2 电力网络的潮流方程.. (9)4.3.3 电力网络极坐标形式的潮流方程.................................................... 10 4.3.4 极坐标牛顿潮流算法的修正方程雅和可比矩阵............................ 10 4.3.5 PQ分解法潮流计算...........................................................................11 五、程序设计............................................................................ ......................... 13 5.1 主函数............................................................................ ............................... 13 5.2 子函数............................................................................ ............................... 16 六、输入与输出结果............................................................................ ............. 21 6.1 输入数据............................................................................ ........................... 21 6.2 输出结果............................................................................ ........................... 22 6.3 当bus4-6的发生故障被切断后，系统的运行情况................................. 25 6.4 两机五节点网络............................................................................ ............... 30 七、结果分析............................................................................ ......................... 34 7.1 三机九节点系统正常运行结果分析........................................................... 34 7.2 三机九节点系统故障切除后结果分析.......................................................35 结论............................................................................ ........................................... 35 参考文献............................................................................ .. (36)III华南理工大学广州学院电气工程学院电力系统分析课程设计报告一、绪论1.1 本课题的目的和意义电力系统潮流计算是对复杂电力系统正常和故障条件下稳态运行状态的计算。

电力系统分析（一）：电力系统的基本概念No.1电力系统的组成和接线方式1、电力系统的四大主要元件：发电机、变压器、电力线路、负荷。

2、动力系统包括动力部分（火电厂的锅炉和汽轮机、水电厂的水库和水轮机、核电厂的核反应堆和汽轮机）和电力系统。

3、电力网包括变压器和电力线路。

4、用户只能从一回线路获得电能的接线方式称为无备用接线方式。

No.2电力系统的运行特点1、电能的生产、传输、分配和消费具有：①重要性、②快速性、③同时性。

2、电力系统运行的基本要求：①安全可靠持续供电（首要要求）、②优质、③经济3、根据负荷的重要程度（供电可靠性）将负荷分为三级。

4、电压质量分为：①电压允许偏差、②三相电压允许不平衡度、③公网谐波、④电压允许波动与闪变5、衡量电能质量的指标：①电压、②频率、③波形（电压畸变率）6、10kV公用电网电压畸变率不超过4%。

7、抑制谐波的主要措施：①变压器星三角接线、②加装调谐波器、③并联电容/串联电抗、④增加整流器的脉冲次数8、衡量电力系统运行经济性的指标：①燃料损耗率、②厂用电率、③网损率9、线损包括：①管理线损、②理论线损、③不明线损10、线损计算方法：①最大负荷损耗时间法②最大负荷损失因数法③均方根电流法No.3电力系统的额定频率和额定电压1、电力线路的额定电压（也称电力网的额定电压）与用电设备的额定电压相同。

2、正常运行时电力线路首端的运行电压常为用电设备额定电压的105%，末端电压为额定电压。

3、发电机的额定电压比电力网的额定电压高5%。

4、变压器的一次绕组相当于用电设备，其额定电压与电力线路的额定电压相同；但变压器直接与发电机相连时，其额定电压与发电机额定电压相同，即为该电压级额定电压的105%。

5、变压器的二次绕组相当于电源，其输出电压应较额定电压高5%，但因变压器本身漏抗的电压损耗在额定负荷时约为5%，所以变压器二次侧的额定电压规定比额定电压高10%。

6、降压变压器二次侧连接10kV线路，当短路电压百分比小于7.5%（变压器本身漏抗的电压损耗较小）时，比线路额定电压高5%。

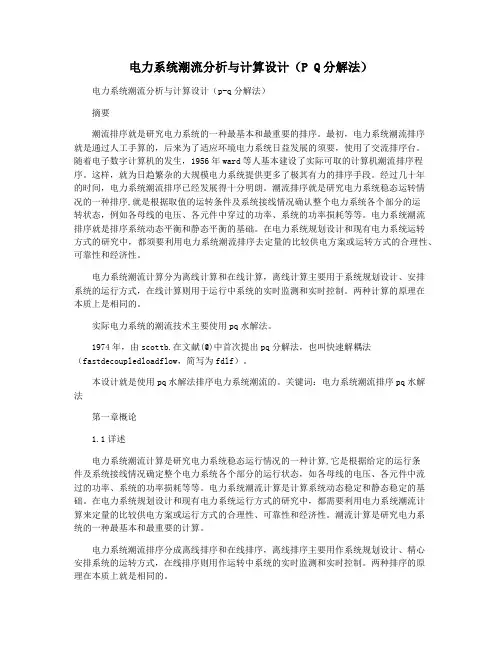

电力系统潮流分析与计算设计（P Q分解法）电力系统潮流分析与计算设计（p-q分解法）摘要潮流排序就是研究电力系统的一种最基本和最重要的排序。

最初，电力系统潮流排序就是通过人工手算的，后来为了适应环境电力系统日益发展的须要，使用了交流排序台。

随着电子数字计算机的发生，1956年ward等人基本建设了实际可取的计算机潮流排序程序。

这样，就为日趋繁杂的大规模电力系统提供更多了极其有力的排序手段。

经过几十年的时间，电力系统潮流排序已经发展得十分明朗。

潮流排序就是研究电力系统稳态运转情况的一种排序,就是根据取值的运转条件及系统接线情况确认整个电力系统各个部分的运转状态，例如各母线的电压、各元件中穿过的功率、系统的功率损耗等等。

电力系统潮流排序就是排序系统动态平衡和静态平衡的基础。

在电力系统规划设计和现有电力系统运转方式的研究中，都须要利用电力系统潮流排序去定量的比较供电方案或运转方式的合理性、可靠性和经济性。

电力系统潮流计算分为离线计算和在线计算，离线计算主要用于系统规划设计、安排系统的运行方式，在线计算则用于运行中系统的实时监测和实时控制。

两种计算的原理在本质上是相同的。

实际电力系统的潮流技术主要使用pq水解法。

1974年，由scottb.在文献(@)中首次提出pq分解法，也叫快速解耦法（fastdecoupledloadflow，简写为fdlf）。

本设计就是使用pq水解法排序电力系统潮流的。

关键词：电力系统潮流排序pq水解法第一章概论1.1详述电力系统潮流计算是研究电力系统稳态运行情况的一种计算,它是根据给定的运行条件及系统接线情况确定整个电力系统各个部分的运行状态，如各母线的电压、各元件中流过的功率、系统的功率损耗等等。

电力系统潮流计算是计算系统动态稳定和静态稳定的基础。

在电力系统规划设计和现有电力系统运行方式的研究中，都需要利用电力系统潮流计算来定量的比较供电方案或运行方式的合理性、可靠性和经济性。

电力系统分析潮流计算实验报告姓名：XXXXXX 学号：XXXXXXXXXX 班级：XXXXXXXX一、实验目的掌握潮流计算计算机算法的方法，熟悉MATLAB的程序调试方法。

二、实验准备根据课程内容，熟悉MATLAB软件的使用方法，自行学习MATLAB程序的基础语法，并根据所学知识编写潮流计算牛顿拉夫逊法(或PQ分解法) 的计算程序，用相应的算例在MATLAB上进行计算、调试和验证。

三、实验要求每人一组，在实验课时内，调试和修改运行程序，用算例计算输出潮流结果。

四、程序流程五、实验程序%本程序的功能是用牛拉法进行潮流计算%原理介绍详见鞠平著《电气工程》%默认数据为鞠平著《电气工程》例8.4所示数据%B1是支路参数矩阵%第一列和第二列是节点编号。
