深圳大学实验报告课程名称：计算机系统(2)
实验项目名称：逆向工程实验
学院：
专业：
指导教师：罗秋明
报告人：学号：班级：
实验时间：2017年4月14日
实验报告提交时间：2017年5月8日
教务处制
一、实验目标：
熟悉Linux中C程序编译成可执行目标文件的过程，包括以下内容：
1. 了解Linux编译系统四个阶段（预处理器、编译器、汇编器和链接器）；用编译工具vi/vim的编写程序，并用gcc上实现这四个选项；观察并说明他们的区别和不同；最后对*.o文件进行反汇编
4.完成bomb实验。
二、实验环境：
1.计算机（Intel CPU）
2.Fedora 13 Linux操作系统
3.gcc、vi/vim
4.gdb
三、实验内容与步骤
1.1根据实验一：在已创建用户的用户下面进行操作（用户名为学生名称加学号，
如赖丹辉，学号2013150040，则该用户名为Laidanhui_2013150040）。在vi/vim 里面编写code.c文件，如有警告信息，请修改代码至无警告信息。
1.2预编译器：会对各种预处理指令（#include #define #ifdef 等#开始的代码行）进行
处理，删除注释和多余的空白字符，生成一份新的代码（5分）
[root@wahoo test]#gcc -E code.c -o code.i
E 参数通知gcc对目标文件进行预编译，这里是对文件code.c文件
o 参数是对命令输出结果进行导入操作，这里是把 gcc -E code.c 操作结果输出到文件code.i（命名要自定义）中进行保存
注：1、报告内的项目或内容设置，可根据实际情况加以调整和补充。
1.3编译器：对代码进行语法、语义分析和错误判断，生成汇编代码文件（5分）[root@wahoo test]#gcc -S code.i -o code.s
S 参数通知gcc对目标文件进行编译，这里是对文件code.i文件,通过vi打开。
注：1、报告内的项目或内容设置，可根据实际情况加以调整和补充。
1.4汇编器：把汇编代码转换与计算机可认识的二进制文件（5分）
[root@wahoo test]#gcc -c code.s -o code.o
c 参数通知gcc对目标文件执行指令转换操作
此步骤我们得到文件code.o
大家也同样打开文件查看一下，这个文件里面几乎没几个字符大家能看懂，这就对了，但大家可以通过这种方法将其转化为我们可读的形式：
[root@wahoo test]#readelf -a code.o
注：1、报告内的项目或内容设置，可根据实际情况加以调整和补充。
等
1.5链接器：就是把多个*.o文件合并成一个可执行文件，二进制指令文件（5分）[root@wahoo test]#gcc code.o -o code
这里我们就得到了一个可以直接在系统下执行的文件code
再用readelf语句打开。
注：1、报告内的项目或内容设置，可根据实际情况加以调整和补充。
等
1.6分析步骤4和步骤5生成文件的区别，并进行阐述（5分）
1.7反汇编器并显示：要查看目标代码文件的内容，最有价值的就是使用反汇编
器，在Linux中我们常用objdump语句进行反汇编（5分）
注：1、报告内的项目或内容设置，可根据实际情况加以调整和补充。
注：1、报告内的项目或内容设置，可根据实际情况加以调整和补充。
[root@wahoo test]#objdump -d code
等
显示结果
2
、本实验是解除二进制炸弹。给你一个二进制可执行文件，运行该文件，你需
要在没有任何提示的情况下输入6个password ，如果都输入正确，则炸弹被解除（完成了实验）；如果输入错误，则炸弹爆炸（当然不是真爆炸了，需要重做）。从计算机的角度来描述，就是通过二进制文件分析这个程序作了些什么。由于我们有反汇编工具，也可以说是通过汇编程序，分析这个程序作了什么。本实验的目的是理解汇编语言和掌握调试工具gdb 。
具体来说，本实验给出一个二进制可执行文件bomb 。运行./bomb ，被要求输入password ，我随意输入“abc ”，当然不正确。提示我已经失败了，退出程序。
当我输入正确的时，就可以通关：
本实验要求解决Phase_1(15分)、Phase_2(10分)、Phase_3(10分)、Phase_4(10分)、Phase_5(10分)。通过截图把结果写在实验报告上。
四、实验结果
第一部分：
1.2
注：1、报告内的项目或内容设置，可根据实际情况加以调整和补充。
1.3
注：1、报告内的项目或内容设置，可根据实际情况加以调整和补充。
1.4
注：1、报告内的项目或内容设置，可根据实际情况加以调整和补充。
注：1、报告内的项目或内容设置，可根据实际情况加以调整和补充。
1.5
注：1、报告内的项目或内容设置，可根据实际情况加以调整和补充。
注：1、报告内的项目或内容设置，可根据实际情况加以调整和补充。
注：1、报告内的项目或内容设置，可根据实际情况加以调整和补充。
注：1、报告内的项目或内容设置，可根据实际情况加以调整和补充。
注：1、报告内的项目或内容设置，可根据实际情况加以调整和补充。
注：1、报告内的项目或内容设置，可根据实际情况加以调整和补充。
1.6
步骤4生成的.o文件俗称目标文件，是指源代码经过编译程序产生的能被cpu直接识别的二进制代码文件。
步骤5生成的是可执行文件。是编译-链接之后的文件，能被直接执行。
1.7
运行结果
注：1、报告内的项目或内容设置，可根据实际情况加以调整和补充。
注：1、报告内的项目或内容设置，可根据实际情况加以调整和补充。
2
Phase_1
在0x8048b2c 和0x8048b31指令中存放了两个字符串，一个在0x80497c0中，另一个在%eax 中，%eax 是通过mov 操作（mov 0x8(%ebp),%eax ）传递过来的，所以0x8(%ebp)地址中的值就是我们所输入的字符串，而0x80497c0存储了另一个字符串，两个字符串进行比较，所以找出该内存地址中的字符串就是答案。
所以第一个密码就是：“Public speaking is very easy.”
Phase_2
看到read_six_numbers 函数，应该就是提示输入的数字为6个，输入的第一个整数与1进行比较，相等的时候跳转，否则引爆，证明第一个整数为1。
下面一部分是一个循环，初始时%ebx 值为1，每次循环+1，小于等于5时继续执行循环，证明循环次数为5。
可以看到a-0x8(%esi, %ebx, 4)和b-0x4(%esi, %ebx, 4)的地址就差0x4，也就是一个32位整数的地址，所以猜测可能是相邻两个数的一个比较。假设有数组A,由于数组地址是从小到大增长，所以地址数组索引b=a+1，根据指令可以得出A[b]=A[a]*%eax ，其中%eax 就是%ebx ，每次%eax 就等于循环变量（其中变量=2，3，4，5，6）。初始时，A[1]=1。所以，A[2] = A[1] * 2 = 2，A[3] = A[2] * 3 = 6，A[4] = A[3] * 4 = 24，A[5] = A[4] * 5 = 120，A[6] = A[5] * 6 = 720。
所以答案就是：
1 2 6 24 120 720
Phase_3
注：1、报告内的项目或内容设置，可根据实际情况加以调整和补充。
逆向工程也称反求工程，是指用一定的测量手段对实物或模型进行测量，根据测量数据通过三维几何建模方法重构实物CAD模型的过程。它改变了从图样到实物的传统设计模式，为产品的快速开发和创建设计提供了一条新途径。GEOMAGIC STUDIO 由美国RAINDROP公司出品，是逆向工程中应用最广泛的软件之一!利用 GEOMAGIC STUDIO可轻易根据实物零部件扫描所得的点云数据创建出完美的多边形模型和网格，并自动转换为NURBS曲面，生成准确的数字模型!软件的工作流程与逆向工程技术的工作流程大致相似,其工作流程为点数 据阶段———多边形阶段———成形阶段。点数据阶段主要测量的数据点进行预处理,在多边形阶段主要是通过对多边形的编辑的已达到拟合曲面所需要的的优化数据,成形阶段是根据前一阶段编辑的数据,自动识别特征、创建ＮＵＲＢＳ曲面。NURBS是Non-Uniform Rational B-Splines的缩写,意为非统一有理B样条。简单地说,NURBS造型总是由曲线和曲面来定义的,所以要在NURBS曲面上生成一条有棱角的边是很困难的。正因为如此,NURBS曲面特别适合做出各种复杂的曲面造型和表现特殊的效果,如人的面貌或流线型的跑车等。 1.点数据处理 扫描仪得到的数据会引入数据误差而且数据量庞大，为了后续工作方便准确进行需要去除数据中的坏点、减少噪音、平滑数据、分块数据整合对齐、在保证精度和特征的条件下进行数据精简。同时由于测量方法和测量设备的影响会出现数据缺口，这就需要对数据进行编辑来补齐数据。数据处理主要有一下几个方面： ●噪声过滤 ●数据光顺 ●数据精简 2.多边形处理阶段 多边形处理阶段是在点云数据封装后通过一系列技术处理得到完整的多边形数据模型，为曲面处理打下基础。 在多边形处理阶段首先要“创建流型”来删除模型中非流型的三角形数据，否则在后续处理中由于存在非流型的三角形而无法继续处理。对于片状的模型可以创建“打开”的流型，对于封闭的多边型模型可以创建“封闭”的流型!本例中叶片模型需要创建“封闭”的流型来删除非流型的三角形。 即使是不同的模型,对于点阶段和多边形阶段的操作都相类似,以上涉及的命令在任何模型点云的处理过程中几乎都会用到。一般情况下,多边形阶段编辑的好坏将决定最终曲面质量的好坏,因为多边形阶段的编辑结果直接进入下一个阶段:成形阶段。 将经过综合处理的点云用Polygon Mesh(多边形网格)进行封装。操作如下,点击Points(点)——Wrap(封装),点击Surface(曲面)选项,点击OK(确定)即得到初始三角网格曲面。多边形处理阶段即是在此基础上进行后续的修饰处理,具体的操作包括: a.孔洞修补。由于扫描过程中在标记处或者点云缺失处存在三角面的孔洞，需要对其进行修补以获得完整的曲面。孔的填充方法有三种: 部孔、边界孔和搭桥。针对模型中不同类型的孔，合理选择填充方法; 另外，对于边界比较杂乱的孔，可采取“先删后补”的方法使曲面模型更加光滑。用边界选择工具将边界上的三角面选中并删除,直到孔洞周边的三角面无翘曲、曲率基本一致。选取“基于曲率填充”选项进行修补,可获得近乎无痕迹的修补效果。某些部位虽无孔洞但三角面杂乱,也可以删掉杂乱三角形再进行修补。 b.去除毛刺。质量不好的点云重叠在一起,得到的三角网格曲面比较粗糙,需要进行光顺处理,以保证曲面质量。操作如下,点击Polygons(多边形)——Remove Spikes(去除毛刺),
实验一：逆向工程技术实验三维测量操作 一、实验目的 了解逆向工程的基本原理和工作流程，初步掌握使用柔性关节臂式三坐标扫描仪系统对样件进行测量的方法，并了解利用测量所得的数据进行三维重构的过程。 二、实验的主要内容 样件外形测量与三维重构。 三、实验设备和工具 柔性关节臂式三坐标扫描系统 装有IMAGEWARE软件的计算机 四、实验原理 1、三维测量的方法简介 不同的测量对象和测量目的，决定了测量过程和测量方法的不同。 2、非接触式测量的三角测量原理 激光探头的测量原理目前均以三角法为主。如下图所示，激光由激光二氧化碳激光发生器产生，经聚光透镜（F1）投射到工件表面，由于光束反射作用，部份光源经固定透镜（F2）聚焦后投射在光传感器（D）上。当物体沿y方向上下运动或者探头沿y方向移动，其散射光投射在光传感器的位置（X）亦将改变。 2、柔性关节臂式三坐标扫描仪系统简介 柔性关节臂式三坐标扫描仪系统由柔性关节臂式（FARO）三坐标测量机和Kreon激光扫描系统构成。 Kreon激光扫描系统是基于激光截面三角测量的原理，对工件表面进行非接触式的扫描，在激光线条上采集非常密集的数字化(坐标)点，通过与电子控制器(ECU)的连接，记录激光线与工件相交的位置。摄像机摄取激光线位置获得立体影像，ECU电子控制器对每条激光线条上所记录的600个坐标点在Z轴方向的位置，以初始校正时所记录的绝对零位为依据作重复计算。 3、三坐标测量技术在逆向工程上的应用 测量数据的三维实体重构是目前逆向工程领域研究的“瓶颈”，实际应用中，因原始数据的获取方式、三维重构支撑环境、三维重构方法和目标不同，其理论依据、技术路线、算法和工作内容有较大差异。 数据压缩、曲线曲面的光顺处理噪声去除、数据匀化数据预处理曲面重构特征提取与数据分块 五、实验方法和步骤 1、Kreon激光扫描系统数据处理”-->“SELECT MACHINE”，在对话框中选“FARO Arm.par”，按OK，跟着会出现一个读取ECU的进程。 “Services”-->“Positioning” 将工件放在台面上使扫描头能扫到所有要扫的面。被扫工件应先喷上显像剂 Digitization --> Add digitization：Name(Path) 按Run digitization定义步距、频率等 按Record开始扫描，一个方向扫完后，可用Face检查，未扫到部分再换方向局部补扫。将已扫的结果点云过滤。 将结果输出，保存为逆向工程软件所用的格式文件。 2、在逆向工程软件中处理测量所得的数据，并进行曲面重构，得到计算机三维模型，最后在三维CAD软件中完成样件的三维造型设计。
重庆理工大学 逆向工程技术实训 说明书 设计题目： 指导老师： 姓名： 专业： 学号： 学院： 中国重庆
2013年月 前言 关于逆向工程技术实训： 逆向工程技术与传统的产品正向设计方法不同。它是根据已经存在的产品或零件原型，重新构造产品或零件的三维模型，在此基础上对已有产品进行剖析、理解和改进，是对已有设计的再设计。在整个逆向工程中，产品三维几何模型的CAD重建是最关键的，最复杂的环节。因为只有获得了产品的CAD模型，才能够在此基础上进行后续产品的加工制造、快速成型制造、虚拟仿真制造、产品的再设计等。逆向工程技术涉及计算机图形学、计算机图像处理、微分几何、概率统计学科，是CAD领域最活跃的分支之一。 逆向工程软件部分品牌有Imageware、ICEM、CopyCAD、Rapid Form 等，本此实训我们利用Imageware软件对产品进行分析、处理。通过逆向工程技术的实训，可以对本软件更加的熟悉并运用，以达到专业技术的初步水平。可以使我们在课堂上的学习与实际的运用相结合，获得在传统的课堂教育得不到的新能力，并且让我们能够掌握整个逆向工程的过程，并且积累设计经验。通过实训过程，更能够了解到自己在专业知识的不足，锻炼独立思考能力和提升团队合作能力，同学们可以相互取长补短。真正意义上的实训有别与以往的传统课堂教学模式，这种实训方式让我们不在一味的依赖老师，而是利用各种方式独立解决问题；同时这种实训方式也让我们在实体建模过程中贯穿国际标准的使用规
范，这些都为以后的实际运用及社会工作打下坚实的基础。 目录 第一节、设计题目 0 第二节、设计流程分析 0 第三节、点云的处理 (1) 第四节、导弹一的设计 (4) 第五节、导弹二和机头的设计 (7) 第六节、导弹三的设计 (9) 第七节、导弹四的设计 (11) 第八节、轮子和机轮架的设计 (13) 第九节、导弹五的设计 (16) 第十节、机身、机尾、尾翼和落脚板的设计 (19) 第十一节、侧翼和机盖的设计 (22) 第十二节、机下身部位的设计 (25) 第十三节、后处理 (26) 苏27战斗机逆向设计所得图 (29)
3D打印实验报告 姓名： _____________________ 学号： _____________________ 指导老师： __________________ XXXX 大学XXXX 学院 20XX年1月 一、实验目的 1.学习并了解3D打印方法的原理。 2.学会3D打印的方法并能制造出产品。 二、实验内容及原理 3D打印是一种通过材料逐层添加制造三维物体的变革性、数字化增材制造技术，它将信息、材料、生物、控制等技术融合渗透，将对未来制造业生产模式与人类生活方式产生重要影响。目前3D打印机主要采用两种技术，第一种是通过沉积原材料制造物体，第二种是通过黏合原材料制造物体。 第一种我们称之为“选择性沉积打印机”一一将原材料沉积为层，这类打印机通过打印头注射、喷洒或挤压液体、胶状物或粉末状的原材料。家庭或办公室应用的通常是沉积型3D打印机，这是因为激光或工业热风枪相对来说容易产生危险。 第二种是将原材料黏合在一起的打印机通常是利用激光或在原材料中加入某种黏合剂来实现，这类打印机被称作“选择性黏合打印机”一一利用热或光固化粉末或光敏聚合物。 3D打印机可以打印自己设计的模型，也可以打印通过逆向工程技术获得的物体模型，该技术的核心内容是根据测量数据建立实物或样件的数字化模型。零件的数字化是通过特定 的测量设备和测量方法获取零件表面离散点的几何坐标数据，在这基础上进行复杂曲面的建模、评价、改进和制造。常见的测量技术主要有接触式测量和和光学测量。这里主要介绍光学测量中的结构光测量法。 结构光测量法是将一定图案的光投影到物体表面上，从而增强物体表面各点之间的可区分性，降低图像点对匹配的难度，提高匹配算法的精度和可靠性。如图是结构光双目测量系
课程实验报告课程名称：计算机系统基础 专业班级： 学号： 姓名： 指导教师： 报告日期：年月日 计算机科学与技术学院
目录 实验1： (1) 实验2： (7) 实验3： (24) 实验总结 (34)
实验1：数据表示 1.1 实验概述 实验目的：更好地熟悉和掌握计算机中整数和浮点数的二进制编码表示。 实验目标：加深对数据二进制编码表示的了解。 实验要求：使用有限类型和数量的运算操作实现一组给定功能的函数。 实验语言：c。 实验环境：linux 1.2 实验内容 需要完成bits.c中下列函数功能，具体分为三大类：位操作、补码运算和浮点数操作。 1）位操作 表1列出了bits.c中一组操作和测试位组的函数。其中，“级别”栏指出各函数的难度等级（对应于该函数的实验分值），“功能”栏给出函数应实现的输出（即功能），“约束条件”栏指出你的函数实现必须满足的编码规则（具体请查看bits.c中相应函数注释），“最多操作符数量”指出你的函数实现中允许使用的操作符的最大数量。 你也可参考tests.c中对应的测试函数来了解所需实现的功能，但是注意这些测试函数并不满足目标函数必须遵循的编码约束条件，只能用做关于目标函数正确行为的参考。 表1 位操作题目列表
2）补码运算 表2列出了bits.c中一组使用整数的补码表示的函数。可参考bits.c中注释说明和tests.c中对应的测试函数了解其更多具体信息。 表2 补码运算题目列表 3）浮点数操作 表3列出了bits.c中一组浮点数二进制表示的操作函数。可参考bits.c中注释说明和tests.c中对应的测试函数了解其更多具体信息。注意float_abs的输入参数和返回结果（以及float_f2i函数的输入参数）均为unsigned int类型，但应作为单精度浮点数解释其32 bit二进制表示对应的值。 表3 浮点数操作题目列表

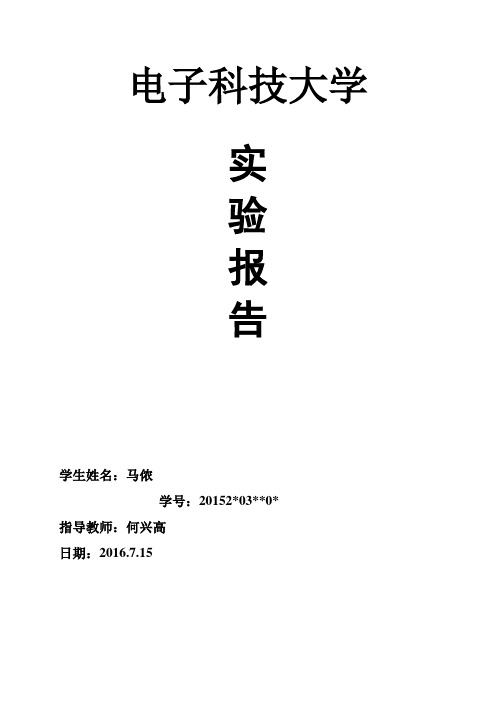

电子科技大学 实 验 报 告 学生姓名：马侬 学号：20152*03**0* 指导教师：何兴高 日期：2016.7.15
一．题目名称：简易记事本软件逆向分析 二．题目内容 由于记事本功能简单，稍有经验的程序员都可以开发出与记事本功能近似的小软件，所以在一些编程语言工具书上也会出现仿照记事本功能作为参考的示例。为了便于分析因此选取了一个简易的记事本，因此本实验将着重研究从源程序到机器码的详细过程而不注重程序本身的功能。另一方面简易源程序代码约130多行。本实验目的是了解源程序是怎么一步步变成机器码的又是怎么在计算机上运行起来的。 三．知识点及介绍 利用逆向工程技术，从可运行的程序系统出发，运用解密、反汇编、系统分析、程序理解等多种计算机技术,对软件的结构、流程、算法、代码等进行逆向拆解和分析，推导出软件产品的源代码、设计原理、结构、算法、处理过程、运行方法及相关文档等。随着用户需求的复杂度越来越高软件开发的难度也在不断地上升快速高效的软件开发已成为项目成败的关键之一。为了提高程序员的产品率开发工具的选择尤为重要因为开发工具的自动化程度可以大大减少程序员繁琐重复的工作使其集中关注他所面临的特定领域的问题。为此当前的IDE不可避地要向用户隐藏着大量的操作细节而这些细节包含了大量的有价值的技术。 四．工具及介绍： 在对软件进行逆向工程时，不可避免地需要用到多种工具，工具的合理使用,可以加快调试速度，提高逆向工程的效率。对于逆向工程的调试环节来说，没有动态调试器将使用的调试工作很难进行。可以看出，各种有效的工具在逆向工程中占据着相当重要的地位，有必要对它们的用法做一探讨。 PE Explorer简介：PE Explorer是功能超强的可视化Delphi、C++、VB程序解析器，能快速对32位可执行程序进行反编译，并修改其中资源。 功能极为强大的可视化汉化集成工具，可直接浏览、修改软件资源，包括菜单、对话框、字符串表等；另外，还具备有W32DASM 软件的反编译能力和PEditor 软件的PE 文件头编辑功能，可以更容易的分析源代码，修复损坏了的资源，可以处理PE 格式的文件如：EXE、DLL、DRV、BPL、DPL、SYS、CPL、OCX、SCR 等32 位可执行程序。该软件支持插件，你可以通过增加插件加强该软件的功能，原公司在该工具中捆绑了UPX 的脱壳插件、扫描器和反汇编器.，出口，进口和延迟导入表的功能，使您可以查看所有的可执行文件使用的外部功能，和其中包含的DLL或库的基础上进行分类

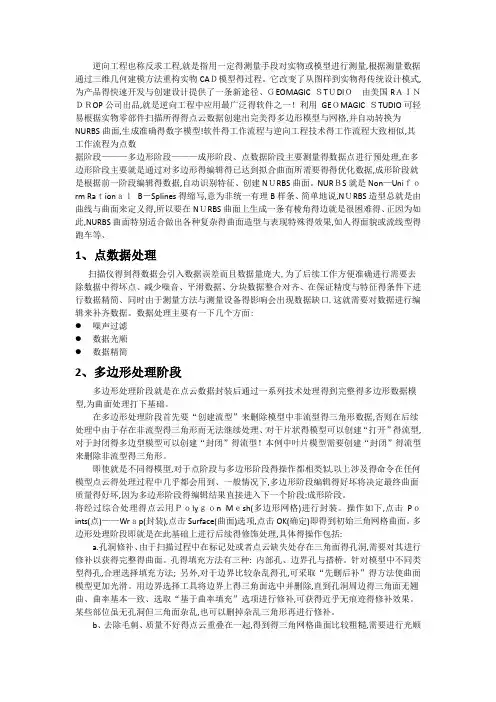

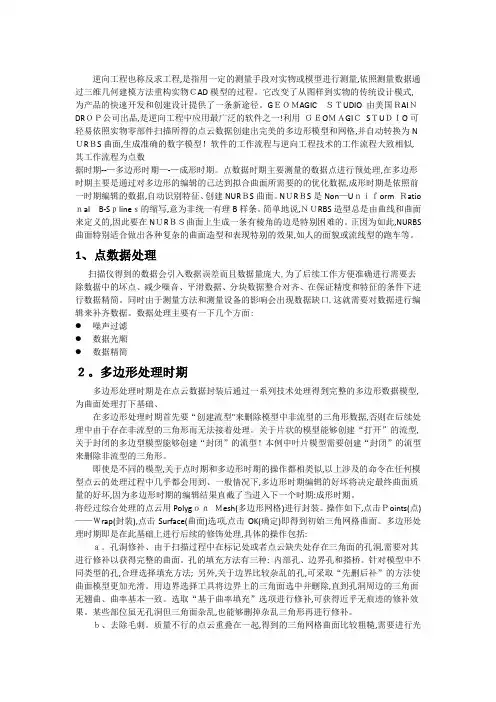

逆向工程也称反求工程,就是指用一定得测量手段对实物或模型进行测量,根据测量数据通过三维几何建模方法重构实物CAＤ模型得过程。它改变了从图样到实物得传统设计模式,为产品得快速开发与创建设计提供了一条新途径、ＧEOMAGIC ＳTＵDIＯ由美国RＡＩＮＤＲOP公司出品,就是逆向工程中应用最广泛得软件之一！利用GEＯMAGIC ＳTUDIO可轻易根据实物零部件扫描所得得点云数据创建出完美得多边形模型与网格,并自动转换为NURBS曲面,生成准确得数字模型!软件得工作流程与逆向工程技术得工作流程大致相似,其工作流程为点数 据阶段———多边形阶段———成形阶段、点数据阶段主要测量得数据点进行预处理,在多边形阶段主要就是通过对多边形得编辑得已达到拟合曲面所需要得得优化数据,成形阶段就是根据前一阶段编辑得数据,自动识别特征、创建NＵRBS曲面。NURＢS就是Non—Uniｆｏrm RaｔionａｌB－Splines得缩写,意为非统一有理B样条、简单地说,NＵRBS造型总就是由曲线与曲面来定义得,所以要在NＵRBS曲面上生成一条有棱角得边就是很困难得、正因为如此,NURBS曲面特别适合做出各种复杂得曲面造型与表现特殊得效果,如人得面貌或流线型得跑车等、 1、点数据处理 扫描仪得到得数据会引入数据误差而且数据量庞大,为了后续工作方便准确进行需要去除数据中得坏点、减少噪音、平滑数据、分块数据整合对齐、在保证精度与特征得条件下进行数据精简、同时由于测量方法与测量设备得影响会出现数据缺口,这就需要对数据进行编辑来补齐数据。数据处理主要有一下几个方面: ●噪声过滤 ●数据光顺 ●数据精简 2、多边形处理阶段 多边形处理阶段就是在点云数据封装后通过一系列技术处理得到完整得多边形数据模型,为曲面处理打下基础。 在多边形处理阶段首先要“创建流型”来删除模型中非流型得三角形数据,否则在后续处理中由于存在非流型得三角形而无法继续处理、对于片状得模型可以创建“打开”得流型,对于封闭得多边型模型可以创建“封闭”得流型！本例中叶片模型需要创建“封闭”得流型来删除非流型得三角形。 即使就是不同得模型,对于点阶段与多边形阶段得操作都相类似,以上涉及得命令在任何模型点云得处理过程中几乎都会用到、一般情况下,多边形阶段编辑得好坏将决定最终曲面质量得好坏,因为多边形阶段得编辑结果直接进入下一个阶段:成形阶段。 将经过综合处理得点云用Ｐｏlyｇｏn Mｅsh(多边形网格)进行封装。操作如下,点击Pｏints(点)——Wrａp(封装),点击Surface(曲面)选项,点击OK(确定)即得到初始三角网格曲面。多边形处理阶段即就是在此基础上进行后续得修饰处理,具体得操作包括: a.孔洞修补、由于扫描过程中在标记处或者点云缺失处存在三角面得孔洞,需要对其进行修补以获得完整得曲面。孔得填充方法有三种: 内部孔、边界孔与搭桥。针对模型中不同类型得孔,合理选择填充方法; 另外,对于边界比较杂乱得孔,可采取“先删后补”得方法使曲面模型更加光滑。用边界选择工具将边界上得三角面选中并删除,直到孔洞周边得三角面无翘曲、曲率基本一致、选取“基于曲率填充”选项进行修补,可获得近乎无痕迹得修补效果。某些部位虽无孔洞但三角面杂乱,也可以删掉杂乱三角形再进行修补。 b、去除毛刺、质量不好得点云重叠在一起,得到得三角网格曲面比较粗糙,需要进行光顺
