嵌入式系统的BootLoader

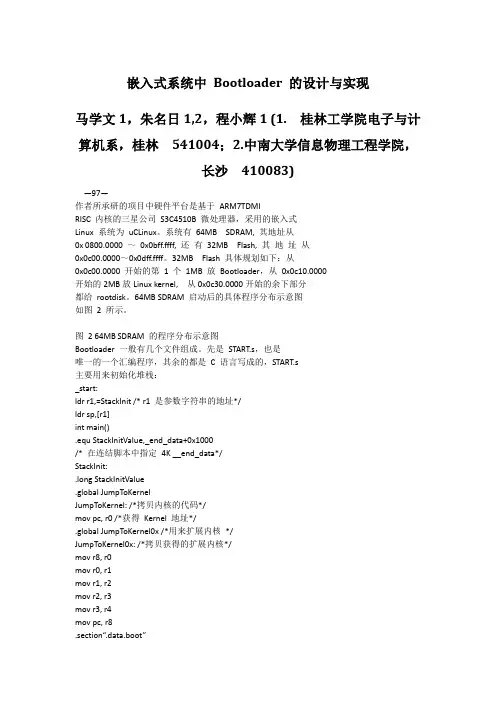

嵌入式系统中Bootloader 的设计与实现马学文1，朱名日1,2，程小辉1 (1. 桂林工学院电子与计算机系，桂林541004；2.中南大学信息物理工程学院，长沙410083)—97—作者所承研的项目中硬件平台是基于ARM7TDMIRISC 内核的三星公司S3C4510B 微处理器，采用的嵌入式Linux 系统为uCLinux。

系统有64MB SDRAM, 其地址从0x 0800.0000 ～0x0bff.ffff, 还有32MB Flash, 其地址从0x0c00.0000～0x0dff.ffff。

32MB Flash 具体规划如下：从0x0c00.0000 开始的第1 个1MB 放Bootloader，从0x0c10.0000开始的2MB放Linux kernel, 从0x0c30.0000开始的余下部分都给rootdisk。

64MB SDRAM 启动后的具体程序分布示意图如图2 所示。

图2 64MB SDRAM 的程序分布示意图Bootloader 一般有几个文件组成。

先是START.s，也是唯一的一个汇编程序，其余的都是C 语言写成的，START.s主要用来初始化堆栈：_start:ldr r1,=StackInit /* r1 是参数字符串的地址*/ldr sp,[r1]int main().equ StackInitValue,_end_data+0x1000/* 在连结脚本中指定4K __end_data*/StackInit:.long StackInitValue.global JumpToKernelJumpToKernel: /*拷贝内核的代码*/mov pc, r0 /*获得Kernel 地址*/.global JumpToKernel0x /*用来扩展内核*/JumpToKernel0x: /*拷贝获得的扩展内核*/mov r8, r0mov r0, r1mov r1, r2mov r2, r3mov r3, r4mov pc, r8.section“.data.boot”.section“.bss.boot”其中main 函数的C 语言实现过程如下：int main(){U32 *pSource, *pDestin, count;U8 countDown, bootOption;U32 delayCount;U32 fileSize, i;char c;char *pCmdLine;char *pMem;init(); /*初始化Flash 控制器和CPU 时钟*/EUARTinit(); /*串口初始化*/EUARTputString("\n\n Linux Bootloader\n"); /*打印信息*/ EUARTputString((U8 *)cmdLine); /*command_line 支持, 用于定制内核*/EUARTputString("\n\n");用command_line 可以给内核传一些参数，自己定制内核的行为。

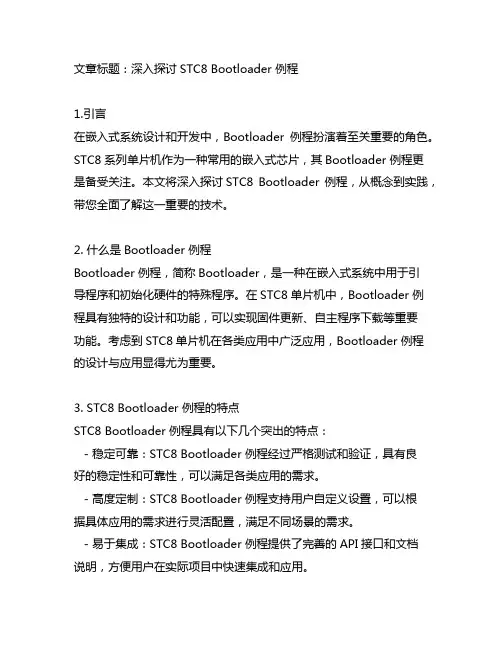

文章标题：深入探讨STC8 Bootloader 例程1.引言在嵌入式系统设计和开发中，Bootloader 例程扮演着至关重要的角色。

STC8系列单片机作为一种常用的嵌入式芯片，其Bootloader 例程更是备受关注。

本文将深入探讨STC8 Bootloader 例程，从概念到实践，带您全面了解这一重要的技术。

2. 什么是Bootloader 例程Bootloader 例程，简称Bootloader，是一种在嵌入式系统中用于引导程序和初始化硬件的特殊程序。

在STC8单片机中，Bootloader 例程具有独特的设计和功能，可以实现固件更新、自主程序下载等重要功能。

考虑到STC8单片机在各类应用中广泛应用，Bootloader 例程的设计与应用显得尤为重要。

3. STC8 Bootloader 例程的特点STC8 Bootloader 例程具有以下几个突出的特点：- 稳定可靠：STC8 Bootloader 例程经过严格测试和验证，具有良好的稳定性和可靠性，可以满足各类应用的需求。

- 高度定制：STC8 Bootloader 例程支持用户自定义设置，可以根据具体应用的需求进行灵活配置，满足不同场景的需求。

- 易于集成：STC8 Bootloader 例程提供了完善的API接口和文档说明，方便用户在实际项目中快速集成和应用。

- 安全性保障：STC8 Bootloader 例程采用了多重安全机制，保障固件更新和程序下载的安全性，有效防止恶意攻击和非法篡改。

4. 深入探讨STC8 Bootloader 例程的实现在实际项目中，如何针对STC8 Bootloader 例程进行实现和优化是一个关键问题。

首先需要考虑Bootloader例程的整体架构和设计思路，具体包括Bootloader程序的存储器分配、引导流程设计、固件更新机制等方面。

其次需要考虑如何与应用程序进行有效的通信和数据传输，确保Bootloader 例程与用户程序的无缝衔接。

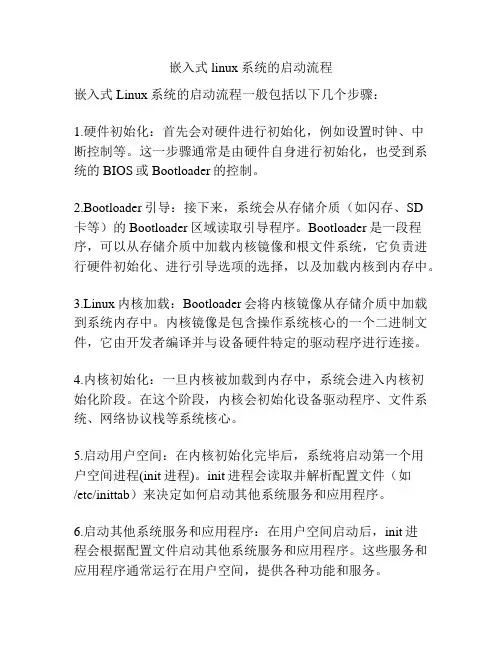

嵌入式linux系统的启动流程
嵌入式Linux系统的启动流程一般包括以下几个步骤：
1.硬件初始化：首先会对硬件进行初始化，例如设置时钟、中
断控制等。

这一步骤通常是由硬件自身进行初始化，也受到系统的BIOS或Bootloader的控制。

2.Bootloader引导：接下来，系统会从存储介质（如闪存、SD
卡等）的Bootloader区域读取引导程序。

Bootloader是一段程序，可以从存储介质中加载内核镜像和根文件系统，它负责进行硬件初始化、进行引导选项的选择，以及加载内核到内存中。

3.Linux内核加载：Bootloader会将内核镜像从存储介质中加载到系统内存中。

内核镜像是包含操作系统核心的一个二进制文件，它由开发者编译并与设备硬件特定的驱动程序进行连接。

4.内核初始化：一旦内核被加载到内存中，系统会进入内核初
始化阶段。

在这个阶段，内核会初始化设备驱动程序、文件系统、网络协议栈等系统核心。

5.启动用户空间：在内核初始化完毕后，系统将启动第一个用
户空间进程(init进程)。

init进程会读取并解析配置文件（如
/etc/inittab）来决定如何启动其他系统服务和应用程序。

6.启动其他系统服务和应用程序：在用户空间启动后，init进
程会根据配置文件启动其他系统服务和应用程序。

这些服务和应用程序通常运行在用户空间，提供各种功能和服务。

以上是嵌入式Linux系统的基本启动流程，不同的嵌入式系统可能会有一些差异。

同时，一些特定的系统也可以添加其他的启动流程步骤，如初始化设备树、加载设备固件文件等。

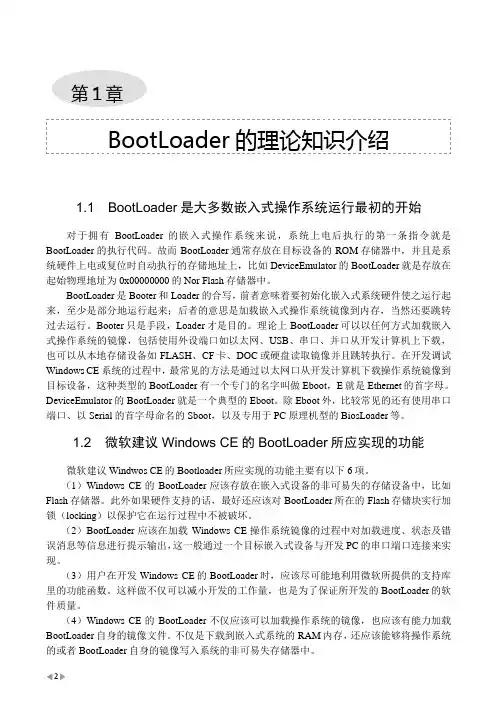

式操作系统的镜像，包括使用外设端口如以太网、USB、串口、并口从开发计算机上下载，也可以从本地存储设备如FLASH、CF卡、DOC或硬盘读取镜像并且跳转执行。

在开发调试Windows CE系统的过程中，最常见的方法是通过以太网口从开发计算机下载操作系统镜像到目标设备，这种类型的BootLoader有一个专门的名字叫做Eboot，E就是Ethernet的首字母。

DeviceEmulator的BootLoader就是一个典型的Eboot。

除Eboot外，比较常见的还有使用串口端口、以Serial的首字母命名的Sboot，以及专用于PC原理机型的BiosLoader等。

1.2微软建议Windows CE的BootLoader所应实现的功能微软建议Windwos CE的Bootloader所应实现的功能主要有以下6项。

（1）Windows CE的BootLoader应该存放在嵌入式设备的非可易失的存储设备中，比如Flash存储器。

此外如果硬件支持的话，最好还应该对BootLoader所在的Flash存储块实行加锁（locking）以保护它在运行过程中不被破坏。

（2）BootLoader应该在加载Windows CE操作系统镜像的过程中对加载进度、状态及错误消息等信息进行提示输出，这一般通过一个目标嵌入式设备与开发PC的串口端口连接来实现。

（3）用户在开发Windows CE的BootLoader时，应该尽可能地利用微软所提供的支持库里的功能函数。

这样做不仅可以减小开发的工作量，也是为了保证所开发的BootLoader的软件质量。

（4）Windows CE的BootLoader不仅应该可以加载操作系统的镜像，也应该有能力加载BootLoader自身的镜像文件。

不仅是下载到嵌入式系统的RAM内存，还应该能够将操作系统的或者BootLoader自身的镜像写入系统的非可易失存储器中。

③2④（5）Windows CE的BootLoader应该有能力对所加载的镜像（操作系统的或者BootLoader 自身的）的数据执行校验，并且开发者要注意在校验完全通过之前不得将镜像的任何数据写入系统的非可易失存储器中。

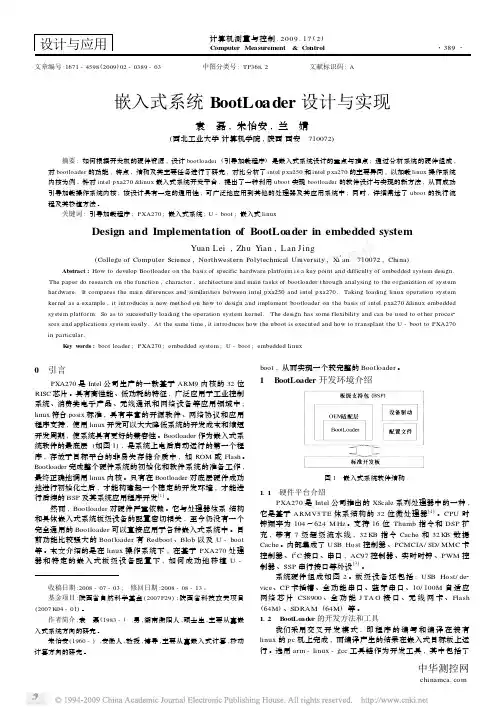

设计与应用计算机测量与控制.2009.17(2)　Computer Measurement &Control 　・389・中华测控网收稿日期:2008-07-03;　修回日期:2008-08-13。

基金项目:陕西省自然科学基金(2007F29);陕西省科技攻关项目(2007K04-01)。

作者简介:袁　磊(1983-),男,湖南衡阳人,硕士生,主要从事嵌入式系统方向的研究。

朱怡安(1960-),安徽人,教授,博导,主要从事嵌入式计算,移动计算方向的研究。

文章编号:1671-4598(2009)02-0389-03 中图分类号:TP36812 文献标识码:A嵌入式系统BootLoader 设计与实现袁　磊,朱怡安,兰　婧(西北工业大学计算机学院,陕西西安　710072)摘要:如何根据开发板的硬件资源,设计bootloader (引导加载程序)是嵌入式系统设计的重点与难点;通过分析系统的硬件组成,对bootloader 的功能,特点,结构及其主要任务进行了研究,对比分析了intel pxa250和intel pxa270的主要异同,以加载linux 操作系统内核为例,针对intel pxa270&linux 嵌入式系统开发平台,提出了一种利用uboot 实现bootloader 的软件设计与实现的新方法,从而成功引导加载操作系统内核;该设计具有一定的通用性,可广泛地应用到其他的处理器及其应用系统中;同时,详细阐述了uboot 的执行流程及其移植方法。

关键词:引导加载程序;PXA270;嵌入式系统;U -boot ;嵌入式linuxDesign and Implementation of BootLoader in embedded systemYuan Lei ,Zhu Y ian ,Lan Jing(College of Computer Science ,Northwestern Polytechnical University ,Xi πan 710072,China )Abstract :How to develop Bootloader on t he basis of specific hardware platform is a key point and difficulty of embedded system design.The paper do research on t he function ,character ,architecture and main tasks of bootloader t hrough analysing to t he organizition of system hardware.It compares t he main diferences and similarities between intel pxa250and intel pxa270.Taking loading linux operation system kernal as a example ,it introduces a new met hod on how to design and implement bootloader on t he basis of intel pxa270&linux embedded system platform.So as to sucessfully loading t he operation system kernel.The design has some flexibility and can be used to ot her proces 2sors and applications system easily.At t he same time ,it introduces how t he uboot is executed and how to transplant t he U -boot to PXA270in particular.K ey w ords :boot loader ;PXA270;embedded system ;U -boot ;embedded linux0　引言PXA270是Intel 公司生产的一款基于ARM9内核的32位RISC 芯片。

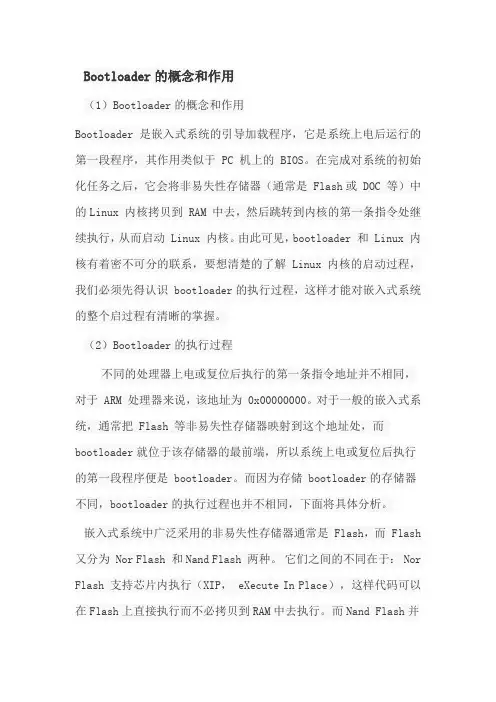

Bootloader的概念和作用（1）Bootloader的概念和作用Bootloader是嵌入式系统的引导加载程序，它是系统上电后运行的第一段程序，其作用类似于 PC 机上的 BIOS。

在完成对系统的初始化任务之后，它会将非易失性存储器（通常是 Flash或 DOC 等）中的Linux 内核拷贝到 RAM 中去，然后跳转到内核的第一条指令处继续执行，从而启动 Linux 内核。

由此可见，bootloader 和 Linux 内核有着密不可分的联系，要想清楚的了解 Linux内核的启动过程，我们必须先得认识 bootloader的执行过程，这样才能对嵌入式系统的整个启过程有清晰的掌握。

（2）Bootloader的执行过程不同的处理器上电或复位后执行的第一条指令地址并不相同，对于 ARM 处理器来说，该地址为 0x00000000。

对于一般的嵌入式系统，通常把 Flash 等非易失性存储器映射到这个地址处，而bootloader就位于该存储器的最前端，所以系统上电或复位后执行的第一段程序便是 bootloader。

而因为存储 bootloader的存储器不同，bootloader的执行过程也并不相同，下面将具体分析。

嵌入式系统中广泛采用的非易失性存储器通常是 Flash，而 Flash 又分为 Nor Flash 和Nand Flash 两种。

它们之间的不同在于： Nor Flash 支持芯片内执行（XIP， eXecute In Place），这样代码可以在Flash上直接执行而不必拷贝到RAM中去执行。

而Nand Flash并不支持XIP，所以要想执行 Nand Flash 上的代码，必须先将其拷贝到 RAM中去，然后跳到 RAM 中去执行。

实际应用中的 bootloader根据所需功能的不同可以设计得很复杂，除完成基本的初始化系统和调用 Linux 内核等基本任务外，还可以执行很多用户输入的命令，比如设置 Linux 启动参数，给Flash 分区等；也可以设计得很简单，只完成最基本的功能。

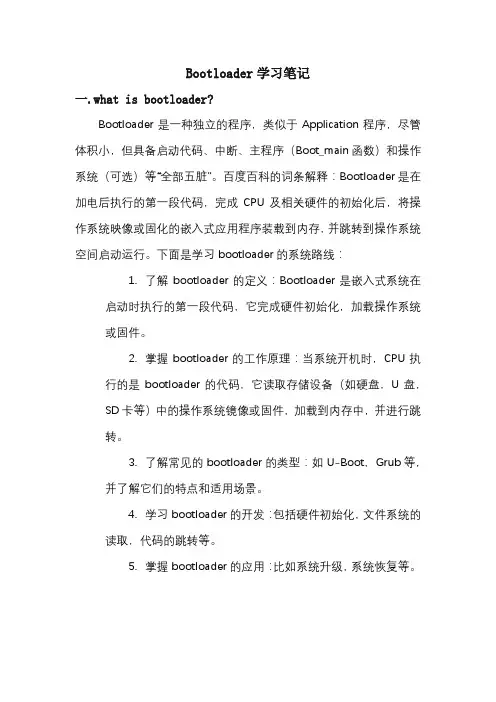

Bootloader学习笔记一.what is bootloader?Bootloader是一种独立的程序，类似于Application程序，尽管体积小，但具备启动代码、中断、主程序（Boot_main函数）和操作系统（可选）等“全部五脏”。

百度百科的词条解释：Bootloader是在加电后执行的第一段代码，完成CPU及相关硬件的初始化后，将操作系统映像或固化的嵌入式应用程序装载到内存，并跳转到操作系统空间启动运行。

下面是学习bootloader的系统路线：1.了解bootloader的定义：Bootloader是嵌入式系统在启动时执行的第一段代码，它完成硬件初始化，加载操作系统或固件。

2.掌握bootloader的工作原理：当系统开机时，CPU执行的是bootloader的代码，它读取存储设备（如硬盘，U盘，SD卡等）中的操作系统镜像或固件，加载到内存中，并进行跳转。

3.了解常见的bootloader的类型：如U-Boot，Grub等，并了解它们的特点和适用场景。

4.学习bootloader的开发：包括硬件初始化，文件系统的读取，代码的跳转等。

5.掌握bootloader的应用：比如系统升级，系统恢复等。

二.为什么需要bootloader？Bootloader是用于启动操作系统的引导程序，它是计算机启动过程中的第一个执行的程序。

需要Bootloader的原因有以下几点：1.引导操作系统：Bootloader负责读取和加载操作系统，并将控制权转交给操作系统。

2.进行硬件初始化：Bootloader初始化计算机硬件，确保操作系统能够正确识别和使用硬件。

3.提供系统恢复选项：Bootloader可以提供系统恢复选项，例如进入安全模式或恢复到原始配置。

4.实现多操作系统启动：Bootloader可以用于启动多个操作系统，例如通过引导菜单选择启动Windows或Linux操作系统。

因此，Bootloader是计算机启动过程中不可或缺的一部分，它起到了重要的辅助作用。

嵌入式系统Boot Loader 技术内幕(3)在boot loader 程序的设计与实现中，没有什么能够比从串口终端正确地收到打印信息能更令人激动了。

此外，向串口终端打印信息也是一个非常重要而又有效的调试手段。

但是，我们经常会碰到串口终端显示乱码或根本没有显示的问题。

造成这个问题主要有两种原因：(1) boot loader 对串口的初始化设置不正确。

(2) 运行在host 端的终端仿真程序对串口的设置不正确，这包括：波特率、奇偶校验、数据位和停止位等方面的设置。

此外，有时也会碰到这样的问题，那就是：在boot loader 的运行过程中我们可以正确地向串口终端输出信息，但当boot loader 启动内核后却无法看到内核的启动输出信息。

对这一问题的原因可以从以下几个方面来考虑：(1) 首先请确认你的内核在编译时配置了对串口终端的支持，并配置了正确的串口驱动程序。

(2) 你的boot loader 对串口的初始化设置可能会和内核对串口的初始化设置不一致。

此外，对于诸如s3c44b0x 这样的CPU，CPU 时钟频率的设置也会影响串口，因此如果boot loader 和内核对其CPU 时钟频率的设置不一致，也会使串口终端无法正确显示信息。

(3) 最后，还要确认boot loader 所用的内核基地址必须和内核映像在编译时所用的运行基地址一致，尤其是对于uClinux 而言。

假设你的内核映像在编译时用的基地址是0xc0008000，但你的boot loader 却将它加载到0xc0010000处去执行，那么内核映像当然不能正确地执行了。

Boot Loader 的设计与实现是一个非常复杂的过程。

如果不能从串口收到那激动人心的uncompressing linux.................. done, booting the kernel 内核启动信息，恐怕谁也不能说：嗨，我的boot loader 已经成功地转起来了！。

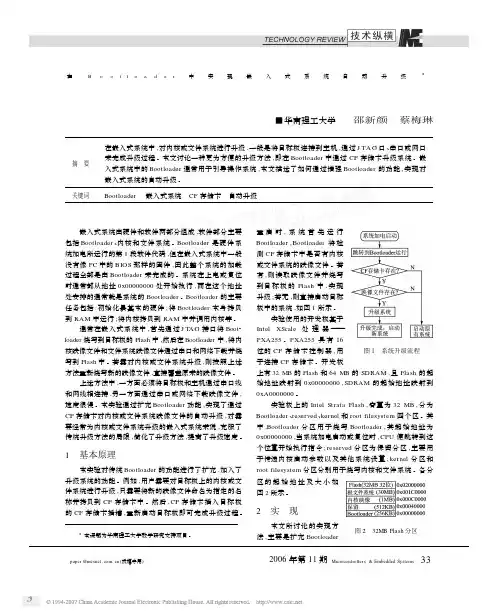

paper @ (投稿专用)　2006年第11期Microcontrollers &Embedded Systems 33　 3本课题为华南理工大学教学研究支持项目。
