超外差收音机原理及原理图
超外差收音机原理及原理图
无线电广播传输过程
广播电台播出节目是首先把声音通过话筒转换成音频电信号， 经放大后被高频信号 （载波）调制，这时高频载波信号的某一参量随着音频信号作相应的变化，使我们要传 送的音频信号包含在咼频载波信号之内，咼频信号再经放大，然后咼频电流流过天线时, 形成无线电波向外发射，无线电波传播速度为 3X 108m/s ，这种无线电波被收音机天线 接收，然后经过放大、解调，还原为音频电信号，送入喇叭音圈中，弓I 起纸盆相应的振 动，就可以还原声音，即是声电转换传送 ----------------- 电声转换的过程。
中波的频率（高频载波频率）规定为 525— 1605kHz （千周）。
短波的频率范围为3500— 18000kHz=

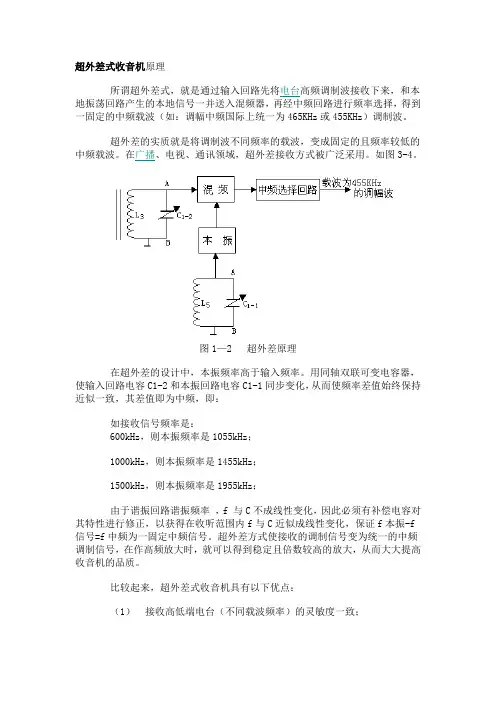

超外差收音机原理
0 3-2超外垦收音机的工件原理方挺圈
图3-2为调幅超外差收音机的工作原理方框图， 天线接收到的高频信号通过输入电 路与收音机的本机振荡频率（其频率较外来高频信号高一个固定中频， 我国中频标准规 定为465KHZ —起送入变频管内混合一一变频，在变频级的负载回路（选频）产生一
个新频率即通过差频产生的中频（实习图 3-2 中 B 处），中频只改变了载波的频率，原
来
I L
1513-1无线电传输过稈方祇阁
A
1TL
3
的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号（实习图3-2 中D 处）。再经低放，功率放大后，推动扬声器发出声音。

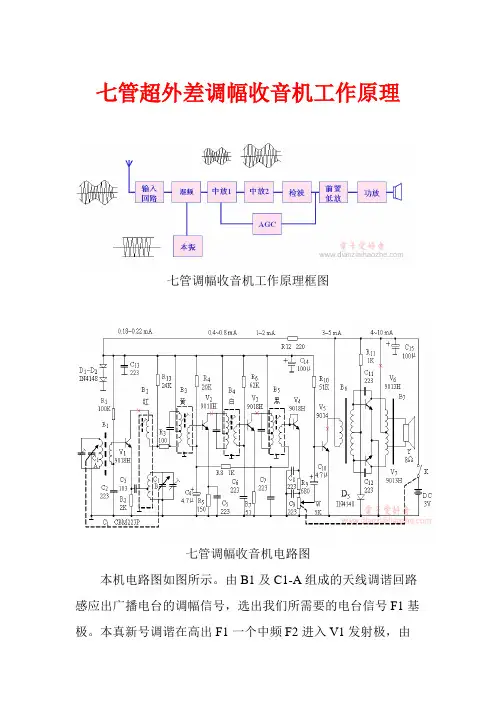

本机工作原理简述。电路图见实习图3-3 所示C1、B1 组成天线输入回路。VT1、
B2、
B1、C组成变频级。VT1为变频管。初级线圈与C构成变频级负载。C1、B2组成本机振荡电路，C6为振荡耦合电路，VT2 VT3组成中频放大电路，2AP9为检波电路，R9为音量电位器（带电源开关），C16为高频耦合电容。
VT4 VT5为前置低频放大级、VT6 VT7组成乙类推挽功率放大器。R16 C21、C17 为电源波波电路。R1、R2、R3 R4 R5、R6 R7 R12 R10、R11、R13 R17 R18为各级的直流偏置电阻。
超外差收音机
超外差收音机的安装：
①整机电路分析，熟悉元件在印刷板上安装位置。
②元器件焊接、安装（安装时应检查元器件的好坏）。
③检查电路，将安装好的收音机和电路原理图对照检查下列内容。
a?检查各级晶体管的型号，安装位置和管脚是否正确。
b.检查各级中周的安装顺序，初次级的引出线是否正确。
c.检查电解电容的引线正、负接法是否正确。
d.分段绕制的磁性天线线圈的初次级安装位置是否正确。
e.用指针式万用表R X 100档测量整机电阻，用红表笔接电源负极线，黑表笔接电源正极引线，测得整机电阻值应大于500欧。
以上检查无误后，方能接通4.5 伏电源。
超外差式收音机的调试。新装的收音机。必须通过调整才能满足性能指标的要求，其调整内容有：调整各级晶体管的工作点，调整中频频率，调整覆盖（即对刻度）统调（调整频率跟踪即灵敏度）。
面对调整内容及方法分别加以叙述：
①调整静态工作点：各晶体管的作用不同，所处的工作点不一样，各级静态工作点的调整是通过无信号时（本机振荡停振）无外加信号时各晶体管发射极电阻上的电压的大小分别来衡量的。分级调整R1、R4 R12 R17 R18使VT1级电压为-0.5?0.7V。VT2 级R6上电压-0.5?0.7V。VT3级R7上电压为-0.25?0.4V, VT5级R14上电压为-0.7?0.9V, VT6 VT7级是共集电级电流为2?6mA
②调整中频：目的是使三个中周变压器（中频调谐回路）的谐振频率调整为固定的
中频频率465KHZ由于所用中周是新的，一般厂家已调整到465KHZ所以调试时，接收某一个电台，用无感起子调节中周磁芯，调整顺序是由后级往前级即先调Bz3再调Bz2至喇叭声音最响为止。
fE 3 - B 超艸丼牧青钦时工作囲珅电賂痔
③调频率覆盖（调收音机的频率范围535—1605kHz）:调整时装上一个刻度盘，
使双连可变电容全部旋进和旋出指针分别在刻度盘530—1630千周的线上，旋动双连可变电容器使指针对准640千周刻度（中央人民广播电台）用无感起子旋动振荡线圈的磁芯收听640千周电台广播，声音适中旋动双连可变器电容使指针对准1500千周刻度附近。调整振荡回路微调电容C3接听1500千周附近电台广播，如此高端、低端反复调整几次。
④统调（调整频率跟踪）目的使本机振荡频率在接收频率范围（中波段535?
1650kHz）和远比外来信号频率高465KHZ即本机振荡频率范围为1000kHz?2070kHz。因此，采用电容相同的C1、C2双连可变电容器进行同步调节，通常在所选频范围内的高、中、低三点进行跟踪，即三点统调，为了实现良好三跟踪在本机振荡回路串联一个
垫整电容C及并联一个微调补偿电容C,在输入回路并联一个补偿微调电容C,具体调整，然后调输入回路补偿电容Cz使音量最响。
中端调整在1000KHZ付近收听广播，使声音最响此时调整双连电容器动片中的花片上的C片，拨动片距。若拨动花片时，输入减小，则中端不失谐，将花片拨回原处，若输入增大，还需在拨动对边花边进行补偿，也可改变垫整电容的容量。
