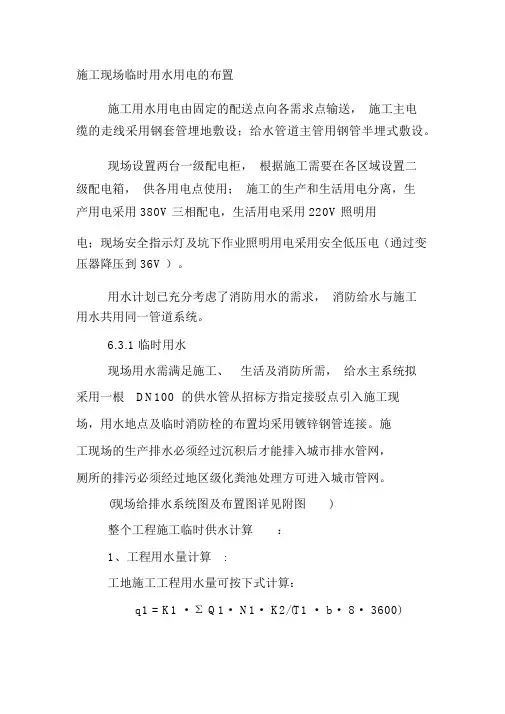

临时用水计算
施工用水参考定额
序
用水对象单位耗水量备注
号
1 浇注混凝土全部用水L/m3 1700-2400
2 搅拌普通混凝土L/m
3 250
6 混凝土养护(自然养护) L/m3 200-400
8 冲洗模板L/m2 5
9 搅拌机清洗L/台班600
10 人工冲洗石子L/m3 1000 当含泥量为２％－３％13 砌砖工程全部用水L/m3 150-250
15 抹灰工程全部用水L/m2 30
17 浇砖L/千块200-250
19 抹面L/m2 4～6 不包括调制用水
20 楼地面L/m2 190 主要是找平层
21 搅拌砂浆L/m3 300
23 上水管道工程L/m 98
24 下水管道工程L/m 1130
施工用水不均衡系数
编号用水名称系数
K2 现场施工用水
K3 施工机械、运输机械 2
分项生活用水量参考定额
序号用水对象单位耗水量
1 生活用水(盥洗\饮用) L/人.日20-40
2 食堂L/人.次10_20 消防用水量
序号用水名称火灾同时
发生次数
单位用水量
2 施工现场消防用水
施工现场在25ha内一次L/S 10_15
每增加25ha 一次L/S 5
建筑工地用水包括：
1、施工生产用水q l；
2、施工机械用水q2；
3、施工现场生活用水q3；
4、生活用水q4
5、消防用水q5；
一、现场用水量q l
q1=k l∑×Q l N l/T1t×K2/8×3600
其中：q l——施工用水量（L/s）;
k l——未预计施工用水系数（～）;
Q l——最大年（季）工程量（以实物计量单位表示）;
N l——施工用水定额
T1——年（季）有效工作日;
t——每日工作班数;
K2——施工用水不均衡系数（取）;
二、施工机械用水量q2
q2=k l∑×Q2N2×K3/8×3600
其中：q2——机械用水量（L/s）;
k l——未预计施工用水系数（～）;
Q2——同一种机械台数;
N2——施工机械台班用水定额;
K3——施工机械用水不均衡系数;（取）
三、施工现场生活用水量q3
q3=P l×N3×K4/t×8×3600
其中：q3——施工现场生活用水量（一般取30L/s）;
P l——施工现场高峰昼夜人数;
N3——施工现场用水定额;
K4——施工现场用水不均衡系数（取）;
t——每日工作班数;
四、生活用水量q4
q4=P2×N4×K5/24×3600
其中：q4——生活区生活用水量（一般取120L/s）;
P2——生活区居民人数;
N4——生活区每人每日用水定额;
K5——生活区用水不均衡系数（取）;
五、消防用水量q5（一般取10L/s）
q5根据建筑工地的大小及居住人数确定。最小10L/s，施工现场在25ha以内时，不大于15L/s。
六、总用水量（Q）的计算
1、当（q1＋q2＋q3＋q4）≤q5时，Q＝q5＋1/2（q1＋q2＋q3＋q4）；
2、当（q1＋q2＋q3＋q4）＞q5时，Q＝q1＋q2＋q3＋q4；
3、当工地面积小于5ha时，而且（q1＋q2＋q3＋q4）＜q5，Q= q5。最后计算出总用水量（以上各项相加），还应增加10％的漏水损失。
七、供水管径的确定
D=[4Q÷×V×1000)]1/2
其中：D——管径（m）;
Q——用水量（L/s）;
V——管网中的水流速度（一般取～2.5m/s）;

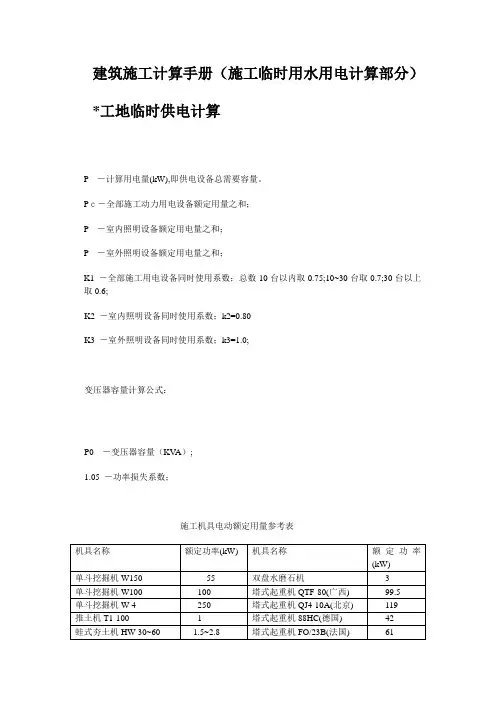

施工现场临时用电计算
P=～（K 1∑P1/Cosφ+K2∑P2+ K3∑P3+ K4∑P4）
其中：P——供电设备总需要容量（KVA）；
P1——电动机额定功率（KW）；
P2——电焊机额定功率（KW）；
P3——室内照明容量（KW）；
P4——室外照明容量（KW）；
Cosφ——电动机平均功率因数（最高为～，一般为～）；K1、K2、K3、K4——需要系数，如下表：
用电名称数量
需要系数
备注K 数值
电动机
3～10台
K1
如施工中需要电热时，应将其用电量计算进去。为使计算结果接近实际，式中各项动力和照明用电，应根据不同工作性质
分类计算
11～30台
30台以上加工厂动力设
备
电焊机3～10台
K2 10台以上
室内照明K3
室外照明K4
按电流来进行选择（三相四线制线路）
I线=K X*P / [31/2*(U线*cos?)]
其中：
I线——电流值
K X——同时系数（取～）
P——总功率
U线——电压（380V或220V）
cos?——功率因素，临时网线取
查表可得，当I线＝，总线路采用以下截面为70mm2的裸铜线。
实例
施工用水量计算
a、现场施工用水量计算（Q）
计算式Q1=Σq1n1k2 /(T1t×8×3600)，k2=
项目q1 /T1t n1 Q1(L/S) 小计浇注砼用水500 1700L/m3
砼养护48 300L/m3
冲洗模板800 5L/m2
砌体工程用水13 210L/m3
抹灰工程用水37 32L/m3
浇空心砖9 200L/千块
楼地面63 190L/m2
搅拌砂浆用水 6 300L/m3
b
计算式Q2=K1∑q2N2K3/(8×3600)，K1=；K3=
项目q2N2 小计
洗汽车8 450
砖石锯机 1 300
木工棚10 25
合计
c3
Q3=(P1*N3*K4)/(t*8*3600)
=(360*30* / (1*8*3600)
=
d、生活区生活用水量计算（Q4）
Q4=（P2·N4·K5）/（24·3600）
=（360×120×）/(24×3600)
=0.629 L/S
d、消防用水（Q5）
取Q5=10L/S
e、总用水量
因Q1+Q2+Q3+ Q4= 故取Q= 1/2(Q1+Q2+Q3 +Q4) + Q5 Q=13.00L/S f、管径选择 d=[4×Q/（π×υ×1000）]1/2 =[4××2×1000)] 1/2 =0.091m 故管径选择100mm给水钢管。 施工现场临时用电负荷 计算方案 施工现场用电组织方案 一、工程概况 西安阳光花园商用住宅楼，C1至C13（地下一层，地上十一层，），D1至D8（地下一层，地上九层），其中F1、F2（地下一层，地上二十二层），剪力墙框架结构，建筑面积为20多万平方米，工程等级为普通住宅二类，地下一层为戊类，本建筑电源通用为三级负荷，消防电源为二级负荷。 二、配电线路 现根据TN-S配电系统，三级配电，两级保护的原则，采 用三相五线制的供电方式，由总配电箱引出主干线，沿线设 分配电箱，分配电箱内分设动力、照明线路，施工机械一箱 一闸一漏一锁。采用了保护接零，统一接地，做到用电安 全。 1、若干分配电箱：分配电箱下可设若干开关箱。总配 电箱应设在靠近电源的区域，分配电箱应设在用电设备或负 荷相对集中的区域，分配电箱与开关箱的距离不得超过30 米，开关箱与其控制的固定式用电设备的水平距离不应超过 3米。动力配电箱与照明配电箱宜分别设置。当合并设置为 同一配电箱时，动力和照明应分别配电；动力开关箱与照明 开关箱必须分设。 2、每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱控制两台及两台以上用电设备（含插座）。配电箱、开关箱应装设牢固，箱的中心点与地面的垂直距离为1.4—1.6米，配电箱、开关箱外型结构应能防雨防尘。 4、配电箱、开关箱内的电器（含插座）应先安装在阻燃、绝缘电器安装板上，然后方可固定在配电箱、开关箱的箱体内。配电箱的电器安装板必须分设N线断子板和PE线端子板。PE线端子板必须与电器安装板做电气连接；N线端子板必须与电气安装板绝缘。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。 5、配电箱、开关箱内的连接线必须采用铜芯绝缘导线。导线的分支接头不得采用螺栓压接，应采用焊接并做绝缘包扎，不得有外露带电部分。配电箱、开关箱的进出线应配置固定线卡，进出线应加绝缘护套并成束固定在箱体上，不得与箱体直接接触。配电箱、开关箱应防雨。 6、总配电箱的电器应具备电源隔离、正常接通与分断电路及短路、过载、漏电保护功能。 7、配电箱、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s 。使用潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。 施工现场临时用电计算 一、计算用电总量 方法一： P=1.05～1.10（k1∑P1/Cosφ+k2∑P2+ k3∑P3+ k4∑P4）公式中：P——供电设备总需要容量（K V A）（相当于有功功率Pjs） P1——电动机额定功率（KW） P2——电焊机额定功率（KW） P3——室内照明容量（KW） P4——室外照明容量（KW） Cosφ——电动机平均功率因数（最高为0.75～0.78，一般为0.65～0.75） 方法二： ①各用电设备组的计算负荷： 有功功率：P js1＝Kx×ΣPe 无功功率：Q js1＝P js1×tgφ 视在功率：S js1＝(P2 js1 + Q2 js1)1/2 ＝P js1/COSφ ＝Kx×ΣPe /COSφ 公式中：Pjs1--用电设备组的有功计算负荷（kw） Qjs1--用电设备组的无功计算负荷（kvar） Sjs1--用电设备组的视在计算负荷（kVA） Kx--用电设备组的需要系数 Pe--换算到Jc（铭牌暂载率）时的设备容量 ②总的负荷计算： P js＝Kx×ΣP js1 Q js＝P js×tgφ S js＝(P2 js + Q2 js)1/2 公式中：Pjs--各用电设备组的有功计算负荷的总和（kw） Qjs--各用电设备组的无功计算负荷的总和（kvar） Sjs--各用电设备组的视在计算负荷的总和（KVA） Kx--用电设备组的最大负荷不会同时出现的需要系数 二、选择变压器 方法一： W=K×P/COSφ 公式中：W——变压器的容量（KW） P——变压器服务范围内的总用电量（KW） K——功率损失系数，取1.05~1.1 Cosφ——功率因数，一般为0.75 根据计算所得容量，从变压器产品目录中选择。 方法二： Sn≥Sjs（一般为1.15~1.25Sjs）公式中：Sn --变压器容量（KW） Sjs--各用电设备组的视在计算负荷的总和（KVA） 施工组织设计文件 工程名称：重庆市巫山县建平乡柳坪村临时道路工程 临 时 用 水 用 电 方 案 编制单位：重庆英才园林景观建设（集团）有限公司 编制日期： 2012 年 3 月 施工组织设计（方案）报审表 工程名称：监理表-2 项 日 日 总 日 工程概况简介 （一）工程地点及水文地质条件 1、工程地点 重庆市巫山县巫峡南岸建平乡柳坪村鹰嘴岩（小地名杨柳坪），是长江南岸近巫峡西口的依山傍水平缓地带，大宁河与长江交汇处东岸江东嘴（巫山长江大桥以南8km）2、道路现状 原道路为碎石路面约4m宽。 3、自然气候、地形地貌地质 巫山是渝东门户，地处三峡库区腹心，跨长江巫峡两岸，东邻湖北巴东县，南界湖北建始县，西抵奉节县，北依巫溪县。幅员面积2958平方公里。因大巴山、巫山、七曜[yào]山三大山脉交汇县境，形成典型的喀斯特（karst）地貌，最低海拔仅73.1米，最高海拔2680米，立体气候特征明显。巫山属亚热带季风性湿润气候，气候温和，雨量充沛，年均温度18.4摄氏度，年平均降水量1041毫米。 临时用电施工方案是施工现场临时用电的指导性文件，也是开工前必须做的一项重要工作，临时用电方案是否合理直接关系到用电人员的安全，同时也影响着施工现场的用电质量和作业进度。因此，临时用电施工方案应包括以下内容： 1、施工条件： 施工图及甲方提供电源情况，施工设备用电统计表，环境温度。 2、设计内容和步骤 勘探现场、负荷计算，变压器的选择，导线截面的选择，低压电器元件、类型、规格的选择，绘制临时供电施工图（包括平面图、系统图、配电箱大样图）。 施工用水电计算 拟投入的主要施工机械设备表 拟为本工程的主要材料试验、测量、质检仪器设备表 施工临时用水计算计算书 一、工程概况 滨河新城教育中心工程；工程建设地点:江苏省淮安市涟水县机场路与郑梁梅路交叉口东北角处；属于框架于结构；地上1~6层；图书馆地下1层；总建筑面积：135570平方米；总工期：730天。 本工程由涟水县教育局投资建设，南京大学建筑规划设计研究院有限公司设计，涟水县建筑设计院有限公司及淮安东大勘测设计有限公司地质勘察，南通正元工程项目管理有限公司监理，深圳中海建筑有限公司组织施工；由刘国辉担任项目经理，宋增坤担任技术负责人。 建筑工地临时供水主要包括:生产用水、生活用水和消防用水三种。生产用水包括工程施工用水、施工机械用水。生活用水包括施工现场生活用水和生活区生活用水。 本工程根据建设单位交底，现场共设5个进水口，每个进水口，管径不小于200mm，分别设置在高中部、初中部、党校、图书馆以及小学部，为了减少给水管过长及交叉施工影响，故工程取水接入点分设在高中、初中、图书馆及小学四个。 二、工程管道选用 1、用水量计算: 工地施工工程用水量可按下式计算： q1 = K1·ΣQ1·N1·K2/(T1·b·8·3600) 其中 q1──施工工程用水量 (L/s)； K1──未预见的施工用水系数，取1.05； Q1──年（季）度工程量 (以实物计量单位表示)，取值如下表； N1──施工用水定额，取值如下表； T1──年(季)度有效工作日(d)，取300天； b ──每天工作班数(班)，取6； K2──用水不均匀系数，取1.5。 工程施工用水定额列表如下: ------------------------------------------------------------- 临时用水、临时用电计算公式及计算实例(精) Last revision on 21 December 2020 临时用水计算 建筑工地用水包括： 1、施工生产用水ql； 2、施工机械用水q2； 3、施工现场生活用水q3； 4、生活用水q4 5、消防用水q5； 一、现场用水量ql q1=kl∑×QlNl/T1t×K2 其中：ql ——施工用水量（L/s） ; kl——未预计施工用水系数（～）; Ql——最大年（季）工程量（以实物计量单位表示）; Nl——施工用水定额; T1——年（季）有效工作日; t——每日工作班数; K2——施工用水不均衡系数（取）; 二、施工机械用水量q2 q2=kl∑×Q2N2×K3/8×3600 其中：q2——机械用水量（L/s）; kl——未预计施工用水系数（～）; Q2——同一种机械台数; -1- N2——施工机械台班用水定额; K3——施工机械用水不均衡系数;（取） 三、施工现场生活用水量q3 q3=Pl×N3×K4/t×8×3600 其中：q3——施工现场生活用水量（一般取30L/s）; Pl——施工现场高峰昼夜人数; N3 K 4 ——施工现场用水不均衡系数（取 ）; t ——每日工作班数; 四、生活用水量q4 q4=P2×N4×K5/24×3600 其中：q4——生活区生活用水量（一般取120L/s）; P2——生活区居民人数; N4——生活区每人每日用水定额; K5——生活区用水不均衡系数（取）; 五、消防用水量q5（一般取） q5根据建筑工地的大小及居住人数确定。最小10L/s，施工现场在25ha以内时，不大于15L/s。 六、总用水量（Q）的计算 1、当（q1＋q2＋q3＋q4）≤q5时，Q＝q5＋1/2（q1＋q2＋q3＋q4）； 2、当（q1＋q2＋q3＋q4）＞q5时，Q＝q1＋q2＋q3＋q4； 3、当工地面积小于5ha时，而且（q1＋q2＋q3＋q4）＜q5， Q= q5。 -2- 最后计算出总用水量（以上各项相加），还应增加10％的漏水损失。七、供水管径的确定 D=[4Q÷×V× 1000)]1/2 其中：D——管径（m）; Q——用水量（L/s）; 施工现场临时用电计算 P=～（K1∑P1/Cosφ+K2∑P 2+ K3 ∑P3+ K4∑P4）其中：P——供电设备总需要容量（KVA）； P1——电动机额定功率（KW）； P2——电焊机额定功率（KW）； P3——室内照明容量（KW）； P4——室外照明容量（KW）； Cosφ——电动机平均功率因数（最高为～，一般为～）；、K、K、K——需要系数，如下表： 按电流来进行选择（三相四线制线路） I线=KX*P / [3*(U线*cos)] 其中： I线——电流值 KX——同时系数（取～） P——总功率 U线——电压（380V或220V） cos——功率因素，临时网线取 查表可得，当I线＝总线路采用以下截面为70mm2的裸铜线。实例 1/2 -3- 施工用水量计算 a、现场施工用水量计算（Q1） b2 c、施工现场生活用水量计算（Q3） Q3=(P1*N3*K4)/(t*8*3600) =(360*30* / (1*8*3600) = d、生活区生活用水量计算（Q4） Q4=（P2·N4·K5）/（24·3600） = （360×120×）/(24×3600) = L/S 芦山县乌木根雕艺术城建设项目（一标段） 临 时 用 电 、 用 水 方 案 编制单位：四川省元泰建设工程有限公司 编制日期：2014年7月 -1- 施工现场临时水、电施工方案 一、工程概况 本工程为芦山县乌木根雕艺术城建设项目（一标段），位于芦山县芦阳镇先锋社区，共包括8条道路，道路道路总长1155.288米，分别为：金丝楠南一街北路、金丝楠南一街南路、金丝楠南二街、金丝 楠南三街、根艺一街、根艺支路、根艺二街、金丝楠南路。主要内容为道路工程、排水工程、 照明工程及绿化工程。本工程由四川省元泰建设工程有限公司承建，由中国电子工程设计院 设计，监理方为四川标禾工程建设管理咨询有限公司，甲方为芦山县中国乌木根雕艺术城管 理委员会。 二、设计依据 1、国标《施工现场临时用电安全技术规范》JGJ46-2012 2、《安全电压》GB3805-84 3、建筑施工手册（第三版）和实用电工手册 4、四川省低压用电规程 一）施工用电计算 A、临时用电量计算： 1、搅拌机∑P1=66KW 2、电焊机∑P2=309.4KVA 3、振动棒∑P2=22KW 4、平板振动器∑P2=1.1KW 3、均衡系数K=0.7 （未计砼输送泵用电功率的情况下取0.7） 4、功率因素Cosθ=0.75 -2- 5、P=1.05×（0.7×559.1＋0.7×0.75×309.4）＋=893.54KW 6、基础施工时空压机数量较多但对焊机等机械设备未投入使用，机 械使用对焊机采取相互错峰使用，故本工程现场总容量703.54kw。 B、施工用电系统设计 （1）临时供电系统：根据国家《施工现场临时用电安全技术规范》 （JGJ46-2005）的标准进行临时配电的布置,现场采用三相五线制,即TN--S系统供电保护零线（PE），并在施工现场配电室作重复接地，总电 源从总配电室引至二级配电箱，由二级电箱采用电缆引至施工现场内，， 2 主线路布置采用150mm的电缆线，从总配电室采用95mm平方的电缆线引 至二级配电箱，每一个塔吊回转半径区域设一个主分配箱（详见施工现 场临时用电平面图）。 （2）根据施工总平面布置图提供的各主要用设备及用电位置,现场用电系统分2个动力回路：混凝土搅拌机、施工用电、1个生活区和施工 现场，每一个回路均设置单独的一组线路。 C、用电负荷计算： （1）建筑施工时用电主要的施工动力电是基础，本项目施工用电主 要为混凝土搅拌机用电、现场施工（振动棒、平板振动器）、夜间施工照 明用电。根据现场具体情况，混凝土路面施工的同时混凝土搅拌机、施 工现场同时用电。 （2）施工现场临时用电设备最大负荷计算： ①砼搅拌机：7.5KW×4台=30KW ②振动棒：1.1KW×1台=1.1KW -3- 施工临时用水计算书计算依据： 1、《建筑施工计算手册》江正荣编著 建筑工地临时供水主要包括:生产用水、生活用水和消防用水三种。 生产用水包括工程施工用水、施工机械用水。 生活用水包括施工现场生活用水和生活区生活用水。 一、工程用水量计算: 工地施工工程用水量可按下式计算： q1=K1·ΣQ1·N1·K2/(T1·b·8·3600) 其中q1── 施工工程用水量(L/s)； K1── 未预见的施工用水系数，取1.1； Q1── 年(季)度工程量(以实物计量单位表示)，取值如下表； N1── 施工用水定额，取值如下表； T1── 年(季)度有效工作日(d)，取228天； b ── 每天工作班数(班)，取2； K2── 用水不均匀系数，取1.4。 工程施工用水定额列表如下: 经过计算得到q1 =1.1×10485650×1.4/(228×2×8×3600)=1.23L/S。二、机械用水量计算: 施工机械用水量计算公式： q2=K1·ΣQ2·N2·K3/(8·3600) 其中q2── 施工机械用水量(L/s)； K1── 未预见的施工用水系数，取1.05； Q2── 同一种机械台数(台)，取值如下表； N2── 施工机械台班用水定额，取值如下表； K3── 施工机械用水不均匀系数，取2。 施工机械用水定额列表如下: 2 三、工地生活用水量计算: 施工工地用水量计算公式： q3=P1·N3·K4/(b·8·3600) 其中q3── 施工工地生活用水量(L/s)； P1── 施工现场高峰期生活人数，取500人； N3── 施工工地生活用水定额，取值如下表； K4── 施工工地生活用水不均匀系数，取1.3； b ── 每天工作班数(班)，取1。 施工工地用水定额列表如下: 3 四、生活区用水量计算: 生活区生活用水量计算公式： q4=P2·K4·N5/(24·3600) 其中q4── 生活区生活用水量(L/s)； 施工现场临时用电计算实例 按照国家标准《建设工程施工现场供电安全规范》（GB50194－93）和建设部标准《施工现场临时用电安全技术规范》(JGJ46－88)的要求，在建设工程开工前，应编制该工程施工现场临时用电施工组织设计。下面笔者就某施工现场为例详细讨论一下有关临时用电的计算问题。 二、工程实例 A、工程概况 某工程：平面尺寸：57m×48.6m建筑总高度22.86m，建筑面积：6558m2，结构形式：钢筋砼框架结构，+5.20m结平采用无粘结钢筋砼预应力大梁，屋面结构采用张弦钢结构新工艺。 B、施工现场机电设备使用一览表（略） C、施工现场临时用电线路布置图（略） D、负荷计算 施工工程工地可分段作业，现场总需要系数K x=0.47,满负荷时的功率因数cosφ＝0.6，根据临时电源位置及用电设备分布和现场的环境等确定条件，确定总配电箱、分配电箱和开关位置。 1. 进户线 （1）不同暂载率的用电设备和单相用电设备容 单相用电设备的设备容量：应将单相用电设备均匀地分散在三相上，力求三相基本平衡。规范规定，在计算范围内单相用电设备的总容量不超过三相用电设备的15％时，可按三相负荷考虑，即设备容量等于所有单相总容量。如单相用电设备的不对称容量大于三相用电设备总容量的15％以上时，单相用电设备接在线电压上：设备容量＝ 6、7两台设备电焊机、对焊机是单相用电设备，其总容量为67.3kW，已超过三相总容量的15％，转换到三相设备容量为 日光灯的容量为其功率的1.2倍，即 Ps3=1.2×Pe=1.2×3=3.6kW (2)所有的动力设备总容量为： Ps＝77.5+15+15+15+18+25.5+91.1+8+4.5+5.5+2.8+5.5＝283.4kW （3）动力设备的计算负荷为： Pjs=Kx×Ps=0.47×283.4=133kW Qjs=Pjs×tan?=133×0.57=75.8kV AR (4)照明线路计算负荷 （3）中动力Pjs=133kW Qjs=75.8kV AR 照明Pjs=10.8kW日光灯为 3.6kW，设其cos=0.7则Qjs=3.6×tan?=3.67kV AR （5）总计算负荷为： Pjs=Kx×(133+10.8)=67.6kW(有功计算负荷＝需要系数×根据每台设备性质，把设备铭牌容量换算到长期工作制的设备总容量) Qjs(无功计算负荷)＝153+3.67＝156.67kV AR 二、现场临时用水布置 1、现场施工用水计算：（按最大用水情况计算） 1.1现场施工用水q1 以高峰期间连续施工砼、搅拌砂浆及砌砖时的用量为最大。 q1=k1*Σ(Q1*N1* k2/(8×3600 q1：现场施工用水量（L/s） k1：未预计的施工用水系数为1.15 k2：用水不均衡系数，取1.5 Q1：砌砖日工程量，砌砖60m3/天；养护砼100 m3/天。 N1：搅拌1m3砂浆及砌体时的耗水量：250L/m3(包括养护砖、冲洗用水量等；养护砼的耗水量：300L/m3，现场可再设置蓄水池以备用。 q1=1.15×[(60×250+100×300×1.5]/(8×3600=2.70L/s 1.2施工现场生活用水 以现场施工高峰人数时用量为最大。 q2=(P1*N2*k3/(T*8×3600 q2：施工现场生活用水量（L/s） P1：现场施工高峰人数（450人） N2：施工现场生活用水定额（30L/人·班） K3：用水不均衡系数，取1.4 T：每天工作班数（班） q2=450×30×2×1.4/（2×8×3600）=0.66L/s 1.3生活区生活用水 q3=(P2*N3*k4/(24×3600 q3：生活区生活用水量（L/s） P2：生活区居住高峰人数（450人） N3：生活区昼夜全部生活用水定额（100L/人） K4：用水不均衡系数，取2.0 q3=450×100×2.0/（24×3600）=1.04L/s 1.4施工机械用水 考虑对焊机的耗用水量 q4=k1*Σ(Q2*N4*k5/(8×3600 q3：机械用水量（L/s） k1：未预计的施工用水系数为1.1 Q2：同一种机械台数（台） N4：施工机械台班用水定额（300台·h） K5：用水不均衡系数，取2.0 q4=1.1×2×2400×4/（8×3600）=0.38L/s 1.5消防用水q5 根据现场实际情况，消防用水确定为10L/S。 1.6现场施工用水总量 q1+q2+q3+q4=2.70+0.66+1.04+0.38＜q5=10 L/S 取Q总= q5×（1+0.1）=11.0L/S D=(4Q/π*V*10001/2=(4×11.0/3.14×2.5×1000 1/2=0.079m 杨凌富海工业园东片区C5C6C7厂 房一标段C5C6 施工现场临时用电方案 编制人: 审核人： 审批人： 中北交通建设集团有限公司 二0一七年六月十日 目录 一、工程概况 二、现场勘查 三、编制依据 四、临时有电原则 五、有电量及负荷计算 六、导线截面积计算 七、线路敷设走向 八、临时配电设备的选择和配制 九、临时配电线路 十、安全用电技术措施 十一临时用电工程安全管理 十二、触电发生后急救措施 施工现场临时用电专项方案 一、工程概况 本工程为杨凌富海工业园C5、C6厂房，建筑总面积24225㎡，建筑高度19m，钢框架结构，抗震设防烈度8度，火灾危 险性丁类，主要功能为丁类厂房。施工现场西侧设置一级配电 箱，电源有甲方提供的变压器供电，C5、C6、现场办公区各设 置二级配电箱，由现场一级配电箱供电。 二、现场勘查 进行现场勘察：必须确实了解施工现场的地形地貌和确定工程的位置，现场建筑材料堆放场所，生产生活区域的位置； 各用电设备的装设位置和容量等。只有经过现场勘察才能为合 理选择配电室位置、电源进线等提供合理据 三、编制依据 1、GB50194-2002《建筑工程施工现场用电安全规范》。 2、《施工现场临时用电安全技术规范》JGJ46-2005 3、《建筑施工安全检查标准》（JGJ59-2011） 4、施工现场总平面勘验情况 5、施工现场主要用电设备负荷和布置情况 6、甲方提供的有关资料 四、临时用电原则 1.本工程由甲方提供主载配电箱变回路，分别采用1路铝芯线直埋 敷设至我单位的一级配电柜，线路至一级配电柜约200米左右，一 级配电柜均分三路分配给二级配电箱，再由二级配电柜分别分配给 C5、C6供生产动力、照明用电，分一路给生活区二级配电柜供生活 照明。 2.本工程施工现场临时用电系统，应遵循如下原则 1）在保证生产的前提下，满足用电设备在使用中的可靠性、安全性，从而提高电能质量； 2）线路布置、配电箱和电器设置，简单可靠、安装维修方便； 3）符合“三级配电，两级保护”的要求； 4）采用TN-S中性零线保护系统； 5）符合“一机、一闸、一箱、一漏、一锁”的要求 3.施工供电方式 临时用电计算公式2011.4.10. 一、设备总需容量计算 P=1.1（k1∑P C＋k2∑P a＋k3∑P b）（式1）式（式1）中： P——计算用电量（kw），即供电设备总需容量； ∑P C————全部施工动力用电设备额定用量之和 ∑P a————室内照明电设备额定用量之和 ∑P b————室外照明电设备额定用量之和 K1——全部施工用电设备同时使用系数： 总数10台以内时K1=0.75；10-30台时K1=0.70； 30台以上时K1=0.60； K2——室内照明设备同时使用系数：一般取K2=0.8 K3——室外照明设备同时使用系数：一般取K3=1.0 1.1——用电不均匀系数。 P=1.1（k1∑P C＋0.1P）= 1.24 k1∑P C （式2）注：（式2）为（式1）的简便算法，式中0.1P为室内外照明用电系数（用电总量 10% ）。 二、变压器容量计算 P变 =1.05×1.1（k1∑P C＋k2∑P a＋k3∑P b）÷cosφ（式3）可转换为 P变= 1.05P÷cosφ= 1.4P (式4)式（3）中 P变——变压器容量（KVA）； 1．05——功率损失系数； cosφ——用电设备功率因数，一般建筑工地取0.75； 三、导线截面电流量载荷计算 Iι＝1000P÷√3÷U l÷cosφ…(式5) 则：Iι＝1000P÷√3÷U l÷cosφ ＝1000P÷1.73÷380÷0.75＝2P Iι＝1000P÷U l÷cosφ ＝1000P÷220÷0.75＝6P 式(式5)中： Iι——线路工作电流值（A） uι——线路工作电压（V），三相四线制低压时， U l＝380V P——设备容量； cosφ＝0.75；√3＝1.732； 四、导线允许电压降校核 ε＝∑P ×L÷C÷S ＝∑M÷C÷S≤[ε] ＝7% …(式6) 式(式6)中： ε——导线电压降为2.5%-5%；电动机电压降不超过±5%；对工地临时电路取 7%； ∑P——各段线路负荷计算功率（kw），即计算用电 临时用水计算 建筑工地用水包括： 1、施工生产用水q l； 2、施工机械用水q2； 3、施工现场生活用水q3； 4、生活用水q4 5、消防用水q5； 一、现场用水量q l q1=k l∑×Q l N l/T1t×K2/8×3600 其中：q l——施工用水量（L/s）; k l——未预计施工用水系数（1.05～1.15）; Q l——最大年（季）工程量（以实物计量单位表示）; N l——施工用水定额; T1——年（季）有效工作日; t——每日工作班数; K2——施工用水不均衡系数（取1.5）; 二、施工机械用水量q2 q2=k l∑×Q2N2×K3/8×3600 其中：q2——机械用水量（L/s）; k l——未预计施工用水系数（1.05～1.15）; Q2——同一种机械台数; N2——施工机械台班用水定额; K3——施工机械用水不均衡系数;（取2.0） 三、施工现场生活用水量q3 q3=P l×N3×K4/t×8×3600 其中：q3——施工现场生活用水量（一般取30L/s）; P l——施工现场高峰昼夜人数; N3——施工现场用水定额; K4——施工现场用水不均衡系数（取1.5）; t——每日工作班数; 四、生活用水量q4 q4=P2×N4×K5/24×3600 其中：q4——生活区生活用水量（一般取120L/s）; P2——生活区居民人数; N4——生活区每人每日用水定额; K5——生活区用水不均衡系数（取1.5）; 五、消防用水量q5（一般取10L/s） q5根据建筑工地的大小及居住人数确定。最小10L/s，施工现场在25ha 以时，不大于15L/s。 六、总用水量（Q）的计算 1、当（q1＋q2＋q3＋q4）≤q5时，Q＝q5＋1/2（q1＋q2＋q3＋q4）； 2、当（q1＋q2＋q3＋q4）＞q5时，Q＝q1＋q2＋q3＋q4； 3、当工地面积小于5ha时，而且（q1＋q2＋q3＋q4）＜q5，Q= q5。最后计算出总用水量（以上各项相加），还应增加10％的漏水损失。 七、供水管径的确定 目录 一、编制依据 (3) 二、工程概况 (3) 三、施工条件 (4) （一）临时供电 (4) （二）施工环境 (4) （三）道路及其它 (4) 四、施工管理组织 (4) （一）项目管理组织架构 (4) （二）用电安全管理组织架构 (5) 五、临时用电方案说明 (5) 六、临时施工用电量计算 (6) （一）动力用电 (7) （二）配电箱的设置 (7) （三）保护方式的确定 (7) （四）现场线路辐射方式的确定 (7) 七、用电线路截面、电器类型各供配电方式 (8) 八、电缆的敷设及配电箱、开关箱的电器选择 (9) 九、现场采用的接地形式及防雷接地设计方案 (10) 十、施工现场临时用电的验收与检查要求 (10) 十一、临时用电安全要求 (11) （一）、临时用电安全管理要求 (11) （二）、施工现场临时用电的接地与防雷安全要求 (12) （三）、施工现场的配电线路的安全要求 (13) （四）、施工现场临时用电漏电保护装置的安全要求 (15) （五）、配电箱、开关箱的安全及要求 (16) （六）电气防火措施 (17) 十二、建立健全的临时用电安全技术档案 (17) 十三、施工临时用水计算及布置 (18) （一）总用水量计算 (18) （二）管网布置 (19) （三）施工临时用水平面布置图（见平面布置图） (20) 一、编制依据 1、《施工现场临时用电安全技术规范》JGJ46-2005。 2、《建筑工程施工现场供电安全规范》（GB50144-93）。 3、《建筑施工安全检查标准》（JGJ59-99）。 4、《建筑施工手册》现场临时供电部分。 5、《低压配电设计规范》GB50054-95中国建筑工业出版社。 6、汕头市建安（集团）公司有关施工现场临电的文件和安全注意事项。 二、工程概况 本工程为珠海华金智汇湾创业投资有限公司拟建智汇湾创新中心基坑支护工程，拟建场地位于珠海市唐家湾北部，地势较为平坦，场地标高约3.3m，交通便利，总体开阔为一未开发空地；场地周边为拟建的市政道路。基坑支护周长（内边线）约515.2m，基坑面积约2.24万m2/，开挖深度约9.5m，最终开挖深度以最终底板、承台及垫层施工需要确定；本项目设二层地下室，西北侧地下室边线距红线约15m，西侧、南侧地下室边线距红线约20m，东侧、东北侧距红线约7m；东侧为汇金资本基坑工程，本基坑G-F区段与汇金科技基坑联合开挖。 本项目工程重要性等级为二级，场地复杂程度等级为二级，地基复杂程度等级为二级，岩土工程勘察等级为乙级。按照《建筑工程抗震设防分类标准》（GB50223-2008），拟建场地抗震设防类别为标准设防类（简称丙类）。 6、总用水量计算书 6.1.施工用水按高峰期最大日施工用水量计算：Q1=k1∑q1N1k2/8*3600 其中：k1为未预计的施工用水量系数，取 1.15 K2为用水不均衡系数，取 1.5 q1为单为数量设备、人员等的生产量砂浆搅拌机每八小时生产量按30立方计/台班 瓦工班八小时砌筑量按20立方计/台班混凝土养护八小时内用水（自然养护，按100立方计/台班）N1为单为数量设备、人员等单位时间内生产一定产品的用水量每立方砂浆用水量取400L/立方 每立方砖砌体用水量取100L/立方每立方混凝土养护用水量取200L/立方Q1=1.15*(22*30*400+11*20*100+100*200/8*3600 =18.3L/S (本工程按两台砂浆搅拌机、一组瓦工班计算6.2.机械用水量Q2=k1∑q2N2k3/8*3600 其中K1、K3同上Q2以一台对焊机8小时、一个木工房一个台班计算N2 每台对焊机用水量取300L/台班小时 一个木工房一个台班用水量取20L/台班 Q2=1.15*(300*8*5+20*1.5/8*3600 =0.71L/S (本工程按五台对焊机同时使用、1个木工房同时工作计算6.3.生活用水量Q3= q3N3k4/8*3600 其中K4同上，取 1.5 N3为每人一天用水量，取20L/人天Q3为高峰期施工现场最多人数Q3=1500*20*1.5/8*3600 =1.54L/S （本工程施工现场高峰期按200人考虑）6.4.消防用水量Q4 根据本工程实际情况按同一时间火灾发生次数为两次计算，用水定额为25L/S 即Q4=25L/S Q1+Q2+Q3=18.3+0.56+1.54=20.43L/S 故本工程施工用水量应取Q4=25L/S 所以, 所需管径D= √4*Q4./ 3.14*V*1000= √4*25./ 3.14*2*1000=0.126 取 D=100mm 施工临水总量计算1 计算公式： 施工现场临时用电组织设计一、编制依据 《低压配电设计规范》GB50054-2011 《建筑工程施工现场供电安全规范》GB50194-93 《通用用电设备配电设计规范》GB50055-2011 《供配电系统设计规范》GB50052-2009 《施工现场临时用电安全技术规范》JGJ46-2005 《建筑施工安全检查标准》JGJ59-2011 二、施工条件 三、设计内容和步骤 1、现场勘探及初步设计: (1)本工程所在施工现场范围内施工前无各种埋地管线。 (2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。 (3)根据施工现场用电设备布置情况，总箱进线采用导线直接埋地敷设，干线采用空气明敷/架空线路敷设，用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。 (4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。 2、确定用电负荷: (1)、钢筋调直切断机 K x =0.65，Cosφ=0.7，tgφ=1.02 P js =0.65×14=9.1kW Q js =P js ×tgφ=9.1×1.02=9.28kvar (2)、钢筋切断机 K x =0.65，Cosφ=0.7，tgφ=1.02 P js =0.65×6=3.9kW Q js =P js ×tgφ=3.9×1.02=3.98kvar (3)、钢筋弯曲机 K x =0.65，Cosφ=0.7，tgφ=1.02 P js =0.65×3=1.95kW Q js =P js ×tgφ=1.95×1.02=1.99kvar (4)、钢筋弯箍机 K x =0.65，Cosφ=0.7，tgφ=1.02 P js =0.65×6=3.9kW Q js =P js ×tgφ=3.9×1.02=3.98kvar 施工现场临时用水计算实例 拟建小区15层6幢（68558平方），18层5幢（58614平方），同时施工1.施工用水 按高峰期最大日施工用水量计算： Q1=k1∑q1N1k2/8*3600 其中：k1为未预计的施工用水量系数，取1.15 K2为用水不均衡系数，取 1.5 q1为单为数量设备、人员等的生产量 砂浆搅拌机每八小时生产量按30立方计/台班 瓦工班八小时砌筑量按20立方计/台班 混凝土养护八小时内用水（自然养护，按100立方计/台班） N1为单为数量设备、人员等单位时间内生产一定产品的用水量每立方砂浆用水量取400L/立方 每立方砖砌体用水量取100L/立方 每立方混凝土养护用水量取200L/立方 Q1=1.15*(22*30*400+11*20*100+100*200)/8*3600 =18.3L/S (本工程按每幢楼两台砂浆搅拌机、一组瓦工班计算) 2.机械用水量 Q2=k1∑q2N2k3/8*3600 其中K1、K3同上 Q2以一台对焊机8小时、一个木工房一个台班、一台锅炉8小时计算 N2 每台对焊机用水量取300L/台班小时 一个木工房一个台班用水量取20L/台班 一台锅炉8小时用水量取1000L/抬小时 Q2=1.15*(300*8*5+20*5+1000*8)*1.5/8*3600 =0.56L/S (本工程按五台对焊机同时使用、五个木工房同时工作计算) 3.生活用水量 Q3= q3N3k4/8*3600 其中K4同上，取1.5 N3为每人一天用水量，取20L/人天 Q3为高峰期施工现场最多人数 Q3=1500*20*1.5/8*3600 =1.54L/S （本工程施工现场高峰期按15000人考虑） 4.消防用水量Q4 根据本工程实际情况按同一时间火灾发生次数为两次计算，用水定额为25L/S 即Q4=25L/S Q1+Q2+Q3=18.3+0.56+1.54=20.43L/S 施工现场临时用电计算P=～（K1∑P1/Cosφ+K2∑P2+ K3∑P3+ K4∑P4） 其中：P——供电设备总需要容量（KVA）； P1——电动机额定功率（KW）； P2——电焊机额定功率（KW）； P3——室内照明容量（KW）； P4——室外照明容量（KW）； Cosφ——电动机平均功率因数（最高为～，一般为～）； K1、K2、K3、K4——需要系数，如下表： 按电流来进行选择（三相四线制线路） I 线=K X*P / [31/2*(U 线*cos?)] -1- 其中： I 线——电流值 K X——同时系数（取～） P——总功率 U 线——电压（380V 或 220V） cos?——功率因素，临时网线取 查表可得，当 I 线＝总线路采用以下截面为 70mm2 的裸铜线 施工用电计算 各机械用电量一览表 办公及生活用电 施工用电总量 P=×(K1·ΣP1/cos?+K2·ΣP2+ K3·ΣP3+ K4·ΣP4) =××+×+×+× -3- =×+++ = 注：P1—电动机额定功率（kW）； P2—电焊机额定容量（kVA）； P3—室内照明容量（kW）； P4—室外照明容量（kW）； cos?—电动机的平均功率因数 K1、K2、K3、K4—需要系数 配电导线的选择 将按允许电流来进行选择（三相四线制线路） I 线=K*P / [31/2*(U 线*cos?)] =**103 / [31/2*(380*] =168624/ = (A) 注： I 线——电流值 K、P——同上式 U 线——电压 cos?——功率因素，临时网线取 查表可得，总线路采用以下截面为 70mm2的裸铜线。 临时用水计算建筑工地用水包括: 1、施工生产用水q i； 2、施工机械用水q2 ； 3、施工现场生活用水q3； 4、生活用水q4 5、 消防用水q s； 、现场用水量q q i=k i刀XQ i N/T i t X K2/8 X 3600 其中：q i――施工用水量（L/s ); k――未预计施工用水系数(1.05 ?1.15 ); Q ――最大年（季）工程量（以实物计量单位表示） N――施工用水定额; T1――年（季）有效工作日t――每日工作班数; ――施工用水不均衡系数(取1.5); 二、施工机械用水量q2 q2=k i 刀XQ2N2X K3/8 X 3600 其中：q2——机械用水量（L/s ）; k ――未预计施工用水系数（1.05?1.15 ）; Q2——同一种机械台数； N2――施工机械台班用水定额； K.――施工机械用水不均衡系数；（取2.0 ）三、施工现场生活用水量 q3 q3二P X N3X K4/t x 8X 3600 其中：q3――施工现场生活用水量（一般取30L/S ）； R――施工现场高峰昼夜人数； N3 -- 施工现场用水定额；&――施工现场用水不均衡系数（取1.5 ）；t――每日工作班数； 四、生活用水量q4 q4=P2X N4X K5/24 X 3600 其中：q4――生活区生活用水量（一般取120L/S ）； R――生活区居民人数； N——生活区每人每日用水定额； K5 -- 生活区用水不均衡系数（取1.5 ）；五、消防用水量q s （一般取10L/S ） q5根据建筑工地的大小及居住人数确定。最小10L/S，施工现场在25ha以 内时，不大于15L/S。 六、总用水量（Q的计算 1、当（q i + q2 + q3+ qj w q s时，Q= q5+ 1/2 （q i + q2 + q3 + qj ； 2、当（q i + q2 + q3+ qj〉q s时，Q= q i + q2 + q3+ q4； 3、当工地面积小于5ha时，而且（q i + q2+q3 + q4）v q5, Q= q5。 临时用电计算公式及计 算实例 LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】 施工现场临时用电计算 P=～（K1∑P1/Cosφ+K2∑P2+ K3∑P3+ K4∑P4） 其中：P——供电设备总需要容量（KVA）； P1——电动机额定功率（KW）； P2——电焊机额定功率（KW）； P3——室内照明容量（KW）； P4——室外照明容量（KW）； Cosφ——电动机平均功率因数（最高为～，一般为～）； K1、K2、K3、K4——需要系数，如下表： 按电流来进行选择（三相四线制线路） I线=K X*P / [31/2*(U线*cos)] 其中： I线——电流值 K X——同时系数（取～） P——总功率 U线——电压（380V或220V） cos——功率因素，临时网线取 查表可得，当I线＝总线路采用以下截面为70mm2的裸铜线 实例 施工用电计算 各机械用电量一览表 序号机械或设备名称型号或规格数量单机功率(KW)合计功率(KW)备注1升降机SCD200/200AJ32× 2插入式振动器ZN427 3平板振动器ZW105 4钢筋切断机GQ40F33 5钢筋弯曲机GW40D33 6钢筋调直机LGT6/14315 7钢筋对焊机UN1-751 8电焊机BX10-5003 9砂浆搅拌机UJZ32543 10电动油泵ZB4/50063 11木工平刨床MB506B34 12木工园锯MJ-104C33 13多功能木工机床MQ43323 14砼搅拌机JZ3501 15空气压缩机72 16电脑方正2 17复印机厦普1 施工现场临时用电负荷计算 一、施工现场临时用电设备和用电负荷计算 1.1施工现场用电设备参数统计表 编号用电设备名称型号数量容量及技术数据换算后的设备容量Pe 1 输送泵HBT60 1 94KW 0.7×94＝65.8KW 2 塔吊QTZ-63型 2 90KW 0.3×90＝27KW 3 塔吊40型 5 160KW 0.3×32×5＝48KW 4 施工升降机SCO200/200 3 66KW 0.3×66＝19.8KW 5 龙门架卷扬机 6 45KW 0.3×45＝13.5KW 6 钢筋调直机GT6-12 1 3KW 0.7×3＝2.1KW 7 钢筋弯曲机GW40 4 12KW 0.7×12＝8.4KW 8 钢筋切断机QJ-40 2 4.4KW 0.7×4.4＝3.08KW 9 钢筋对焊机UN-100 1 100KV.A 100KV.A 10 电焊机B41-500-38.8KVA 5 194KV A 194KV A 11 电焊机B41-300-28.8KVA 6 172.8KV A 172.8KV A 12 全自动钢筋箍筋弯曲机GF-20型 1 2.2KW 0.7×2.2＝1.54KW 13 自动钢筋调直切断机GL-12型 1 7.3KW 0.7×7.3＝5.11KW 14 直螺纹套丝机Y112M-4 4 16KW 0.7×16＝11.2KW 15 振捣器ZN-70（插入式）10 11KW 0.7×11＝7.7KW 16 切割机（无齿锯）J3G-400 1 2.2KW 0.7×2.2＝1.54KW 17 木工电锯 3 6.6KW 0.7×6.6＝4.62KW 18 污水泵.离心泵3KW.7.5KW 8 32KW 0.8×45＝36KW 19 蒸饭车 1 36KW 0.7×36＝25.2KW 20 热水箱 2 18KW 0.7×18＝12.6KW 21 镝灯DDG3500 10 35KW 35KW 22 生活照明白炽灯5KW 5KW 23 现场照明碘钨灯10KW 10KW施工现场临时用电负荷计算方案
