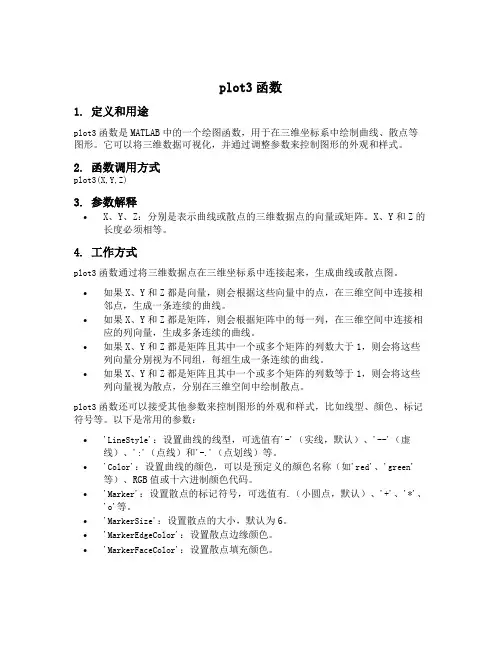

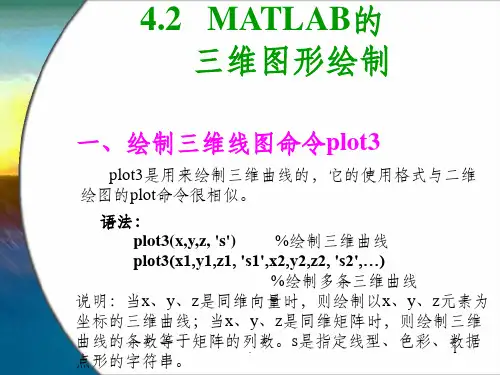

plot3函数1. 定义和用途plot3函数是MATLAB中的一个绘图函数，用于在三维坐标系中绘制曲线、散点等图形。
它可以将三维数据可视化，并通过调整参数来控制图形的外观和样式。
2. 函数调用方式plot3(X,Y,Z)3. 参数解释•X、Y、Z：分别是表示曲线或散点的三维数据点的向量或矩阵。
X、Y和Z的长度必须相等。
4. 工作方式plot3函数通过将三维数据点在三维坐标系中连接起来，生成曲线或散点图。
•如果X、Y和Z都是向量，则会根据这些向量中的点，在三维空间中连接相邻点，生成一条连续的曲线。
•如果X、Y和Z都是矩阵，则会根据矩阵中的每一列，在三维空间中连接相应的列向量，生成多条连续的曲线。
•如果X、Y和Z都是矩阵且其中一个或多个矩阵的列数大于1，则会将这些列向量分别视为不同组，每组生成一条连续的曲线。
•如果X、Y和Z都是矩阵且其中一个或多个矩阵的列数等于1，则会将这些列向量视为散点，分别在三维空间中绘制散点。
plot3函数还可以接受其他参数来控制图形的外观和样式，比如线型、颜色、标记符号等。
以下是常用的参数：•'LineStyle'：设置曲线的线型，可选值有'-'（实线，默认）、'--'（虚线）、':'（点线）和'-.'（点划线）等。
•'Color'：设置曲线的颜色，可以是预定义的颜色名称（如'red'、'green'等）、RGB值或十六进制颜色代码。
•'Marker'：设置散点的标记符号，可选值有.（小圆点，默认）、'+'、'*'、'o'等。
•'MarkerSize'：设置散点的大小，默认为6。
•'MarkerEdgeColor'：设置散点边缘颜色。
•'MarkerFaceColor'：设置散点填充颜色。

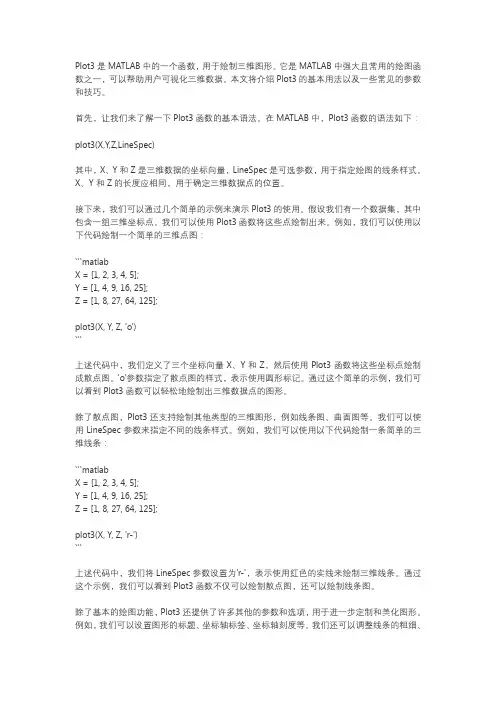

Plot3是MATLAB中的一个函数，用于绘制三维图形。
它是MATLAB中强大且常用的绘图函数之一，可以帮助用户可视化三维数据。
本文将介绍Plot3的基本用法以及一些常见的参数和技巧。
首先，让我们来了解一下Plot3函数的基本语法。
在MATLAB中，Plot3函数的语法如下：plot3(X,Y,Z,LineSpec)其中，X、Y和Z是三维数据的坐标向量，LineSpec是可选参数，用于指定绘图的线条样式。
X、Y和Z的长度应相同，用于确定三维数据点的位置。
接下来，我们可以通过几个简单的示例来演示Plot3的使用。
假设我们有一个数据集，其中包含一组三维坐标点。
我们可以使用Plot3函数将这些点绘制出来。
例如，我们可以使用以下代码绘制一个简单的三维点图：```matlabX = [1, 2, 3, 4, 5];Y = [1, 4, 9, 16, 25];Z = [1, 8, 27, 64, 125];plot3(X, Y, Z, 'o')```上述代码中，我们定义了三个坐标向量X、Y和Z，然后使用Plot3函数将这些坐标点绘制成散点图。
'o'参数指定了散点图的样式，表示使用圆形标记。
通过这个简单的示例，我们可以看到Plot3函数可以轻松地绘制出三维数据点的图形。
除了散点图，Plot3还支持绘制其他类型的三维图形，例如线条图、曲面图等。
我们可以使用LineSpec参数来指定不同的线条样式。
例如，我们可以使用以下代码绘制一条简单的三维线条：```matlabX = [1, 2, 3, 4, 5];Y = [1, 4, 9, 16, 25];Z = [1, 8, 27, 64, 125];plot3(X, Y, Z, 'r-')```上述代码中，我们将LineSpec参数设置为'r-'，表示使用红色的实线来绘制三维线条。
通过这个示例，我们可以看到Plot3函数不仅可以绘制散点图，还可以绘制线条图。

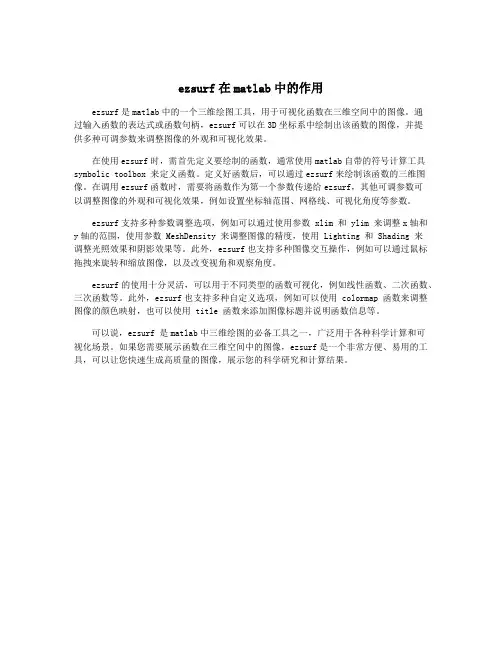

ezsurf在matlab中的作用
ezsurf是matlab中的一个三维绘图工具，用于可视化函数在三维空间中的图像。
通
过输入函数的表达式或函数句柄，ezsurf可以在3D坐标系中绘制出该函数的图像，并提
供多种可调参数来调整图像的外观和可视化效果。
在使用ezsurf时，需首先定义要绘制的函数，通常使用matlab自带的符号计算工具symbolic toolbox 来定义函数。
定义好函数后，可以通过ezsurf来绘制该函数的三维图像。
在调用ezsurf函数时，需要将函数作为第一个参数传递给ezsurf，其他可调参数可
以调整图像的外观和可视化效果，例如设置坐标轴范围、网格线、可视化角度等参数。
ezsurf支持多种参数调整选项，例如可以通过使用参数 xlim 和 ylim 来调整x轴和
y轴的范围，使用参数 MeshDensity 来调整图像的精度，使用 Lighting 和 Shading 来
调整光照效果和阴影效果等。
此外，ezsurf也支持多种图像交互操作，例如可以通过鼠标拖拽来旋转和缩放图像，以及改变视角和观察角度。
ezsurf的使用十分灵活，可以用于不同类型的函数可视化，例如线性函数、二次函数、三次函数等。
此外，ezsurf也支持多种自定义选项，例如可以使用 colormap 函数来调整图像的颜色映射，也可以使用 title 函数来添加图像标题并说明函数信息等。
可以说，ezsurf 是matlab中三维绘图的必备工具之一，广泛用于各种科学计算和可
视化场景。
如果您需要展示函数在三维空间中的图像，ezsurf是一个非常方便、易用的工具，可以让您快速生成高质量的图像，展示您的科学研究和计算结果。

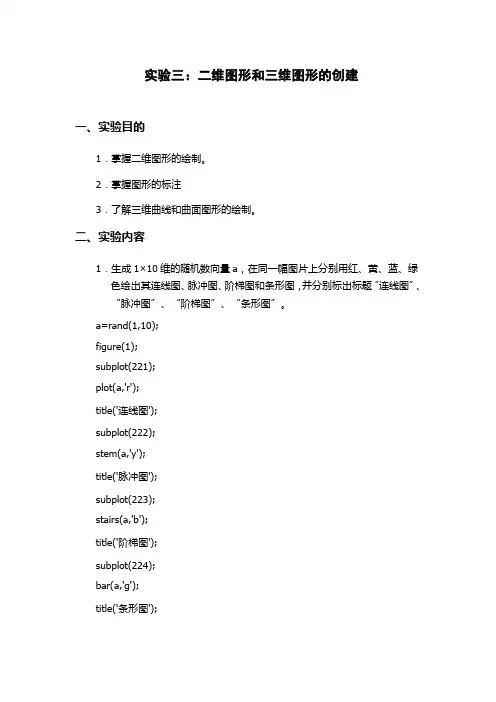

实验三：二维图形和三维图形的创建一、实验目的1．掌握二维图形的绘制。
2．掌握图形的标注3．了解三维曲线和曲面图形的绘制。
二、实验内容1．生成1×10维的随机数向量a，在同一幅图片上分别用红、黄、蓝、绿色绘出其连线图、脉冲图、阶梯图和条形图，并分别标出标题“连线图”、“脉冲图”、“阶梯图”、“条形图”。
a=rand(1,10);figure(1);subplot(221);plot(a,'r');title('连线图');subplot(222);stem(a,'y');title('脉冲图');subplot(223);stairs(a,'b');title('阶梯图');subplot(224);bar(a,'g');title('条形图');2．绘制向量x=[1 3 0.5 2.5 2]的饼形图，并把3对应的部分分离出来。
x=[1 3 0.5 2.5 2];pie(x,[0 3 0 0 0]);3．用hold on命令在同一个窗口绘制曲线y=sin(t)，y1=sin(t+0.25)y2=sin(t+0.5)，其中t=[0 10]。
t=0:pi/100:10y=sin(t);y1=sin(t+0.25);y2=sin(t+0.5);plot(t,y);hold on;plot(t,y1);hold on;plot(t,y2);hold on;4．绘制曲线 x=tcos(3t)y=tsin2t 其中-π≤t≤π，步长取π/100。
要求：要图形注解、标题、坐标轴标签, 并在曲线上截取一点，将相对应的坐标值文本标注出来(ginput())。
；t=-pi:pi/100:pi;x=t.*cos(3*t);y=t.*(sin(t.^2));plot(t,x,'g-',t,y,'r-');title('曲线');xlabel(t,'Fontsize',12);ylabel('幅值','Fontsize',12);[x y]=ginput(1)5．在三个子图像中，分别绘制三维曲线，三维曲面，三维网格的半径为6，坐标为（6,7,6）的由900个面构成的球面（sphere()），对每个图形标注标题6．（1）绘一个圆柱螺旋线（形似弹簧）图。

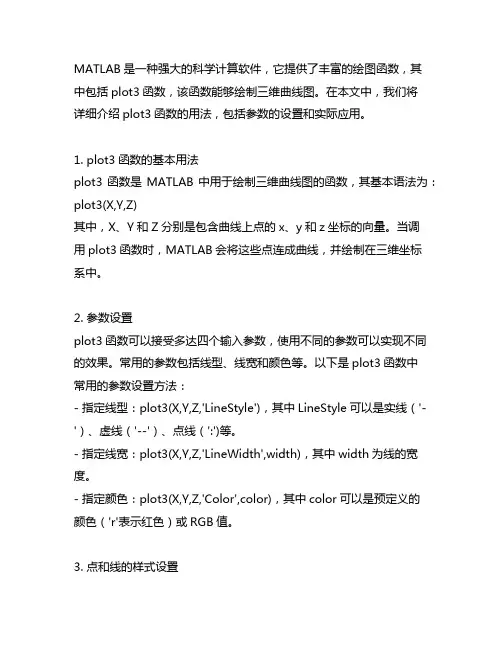

MATLAB是一种强大的科学计算软件，它提供了丰富的绘图函数，其中包括plot3函数，该函数能够绘制三维曲线图。
在本文中，我们将详细介绍plot3函数的用法，包括参数的设置和实际应用。
1. plot3函数的基本用法plot3函数是MATLAB中用于绘制三维曲线图的函数，其基本语法为：plot3(X,Y,Z)其中，X、Y和Z分别是包含曲线上点的x、y和z坐标的向量。
当调用plot3函数时，MATLAB会将这些点连成曲线，并绘制在三维坐标系中。
2. 参数设置plot3函数可以接受多达四个输入参数，使用不同的参数可以实现不同的效果。
常用的参数包括线型、线宽和颜色等。
以下是plot3函数中常用的参数设置方法：- 指定线型：plot3(X,Y,Z,'LineStyle')，其中LineStyle可以是实线（'-'）、虚线（'--'）、点线（':')等。
- 指定线宽：plot3(X,Y,Z,'LineWidth',width)，其中width为线的宽度。
- 指定颜色：plot3(X,Y,Z,'Color',color)，其中color可以是预定义的颜色（'r'表示红色）或RGB值。
3. 点和线的样式设置除了基本的参数设置外，plot3函数还可以根据需要设置点和线的样式。
可以使用plot3(X,Y,Z,'o')来绘制原点，使用plot3(X,Y,Z,'*')来绘制星号等。
这些样式设置可以使曲线图更加美观和易于理解。
4. 多个曲线的绘制在实际应用中，可能需要在同一张图中绘制多条曲线，这时可以多次调用plot3函数来实现。
例如：plot3(X1,Y1,Z1)hold onplot3(X2,Y2,Z2)hold off这样就可以在同一张图中绘制出两条曲线。
需要注意的是，为了在同一张图中绘制多条曲线，需要使用hold on和hold off命令来控制绘图区的保持和释放。

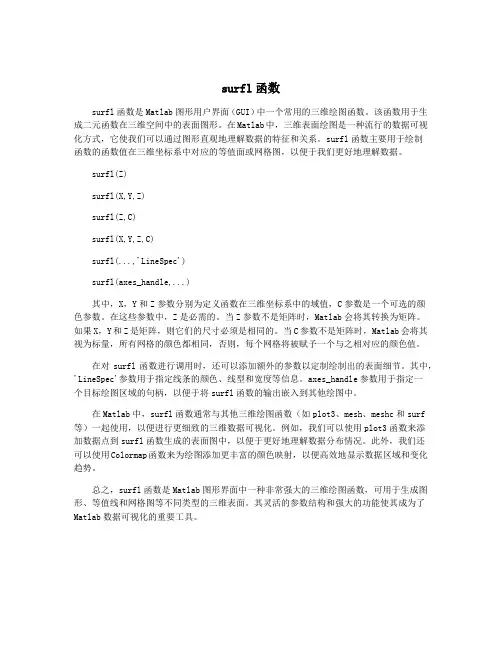

surfl函数surfl函数是Matlab图形用户界面（GUI）中一个常用的三维绘图函数。
该函数用于生成二元函数在三维空间中的表面图形。
在Matlab中，三维表面绘图是一种流行的数据可视化方式，它使我们可以通过图形直观地理解数据的特征和关系。
surfl函数主要用于绘制函数的函数值在三维坐标系中对应的等值面或网格图，以便于我们更好地理解数据。
surfl(Z)surfl(X,Y,Z)surfl(Z,C)surfl(X,Y,Z,C)surfl(...,'LineSpec')surfl(axes_handle,...)其中，X，Y和Z参数分别为定义函数在三维坐标系中的域值，C参数是一个可选的颜色参数。
在这些参数中，Z是必需的。
当Z参数不是矩阵时，Matlab会将其转换为矩阵。
如果X，Y和Z是矩阵，则它们的尺寸必须是相同的。
当C参数不是矩阵时，Matlab会将其视为标量，所有网格的颜色都相同，否则，每个网格将被赋予一个与之相对应的颜色值。
在对surfl函数进行调用时，还可以添加额外的参数以定制绘制出的表面细节。
其中，'LineSpec'参数用于指定线条的颜色、线型和宽度等信息。
axes_handle参数用于指定一个目标绘图区域的句柄，以便于将surfl函数的输出嵌入到其他绘图中。
在Matlab中，surfl函数通常与其他三维绘图函数（如plot3、mesh、meshc和surf 等）一起使用，以便进行更细致的三维数据可视化。
例如，我们可以使用plot3函数来添加数据点到surfl函数生成的表面图中，以便于更好地理解数据分布情况。
此外，我们还可以使用Colormap函数来为绘图添加更丰富的颜色映射，以便高效地显示数据区域和变化趋势。
总之，surfl函数是Matlab图形界面中一种非常强大的三维绘图函数，可用于生成图形、等值线和网格图等不同类型的三维表面。
其灵活的参数结构和强大的功能使其成为了Matlab数据可视化的重要工具。

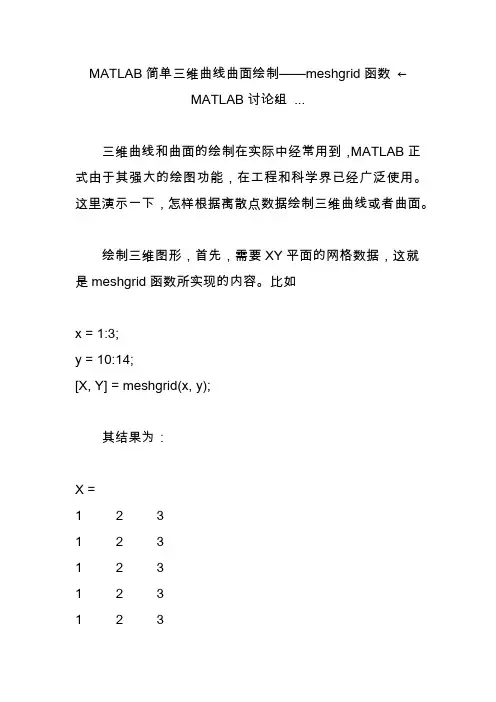

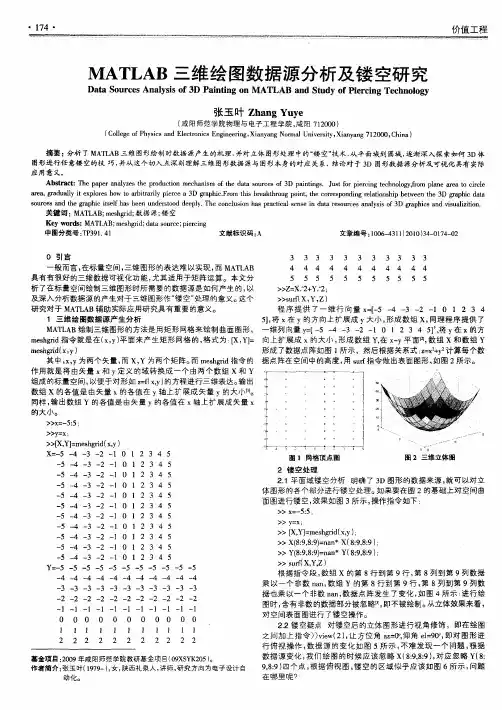

MATLAB简单三维曲线曲面绘制——meshgrid函数←
MATLAB讨论组 ...
三维曲线和曲面的绘制在实际中经常用到，MATLAB正式由于其强大的绘图功能，在工程和科学界已经广泛使用。
这里演示一下，怎样根据离散点数据绘制三维曲线或者曲面。
绘制三维图形，首先，需要XY平面的网格数据，这就是meshgrid函数所实现的内容。
比如
x = 1:3;
y = 10:14;
[X, Y] = meshgrid(x, y);
其结果为：
X =
1 2 3
1 2 3
1 2 3
1 2 3
1 2 3
Y =
10 10 10
11 11 11
12 12 12
13 13 13
14 14 14
其网格示意如下，其中XY平面中网格的交点就是上面的X和Y数据值。
因此，根据x和y值绘制三维图形，其步骤就是，如果x和y只是代表取值范围的向量，那么首先生成网格数据，然后根据函数关系得到z值，使用surf或者plot3绘制曲面或者曲线。
下为一个示意：
x = 0:0.1:2*pi;
y = x;
[X, Y] = meshgrid(x, y); Z = sin(X) + sin(Y);
% 三维曲线
plot3(X, Y, Z)
% 三维曲面
figure
surf(X, Y, Z)。
1 / 7
三维绘图
1 三维绘图指令
类别 指 令 说 明
网状图
mesh, ezmesh 绘制立体网状图
meshc, ezmeshc 绘制带有等高线的网状图
meshz 绘制带有“围裙”的网状图
曲面图
surf, ezsurf 立体曲面图
surfc, ezsurfc 绘制带有等高线的曲面图
surfl 绘制带有光源的曲面图
曲线图
plot3, ezplot3 绘制立体曲线图
底层函数
surface Surf函数用到的底层指令
line3 plot3函数用到的底层指令
等高线
contour3 绘制等高线
水流效果
waterfall 在x方向或y方向产生水流效果
影像表示
pcolor 在二维平面中以颜色表示曲面的高度
2 基本XYZ立体绘图命令
mesh和plot是三度空间立体绘图的基本命令，mesh可画出立体网状图，
plot则可画出立体曲面图，两者产生的图形都会依高度而有不同颜色。
下列命令可画出由函数形成的立体网状图:
x=linspace(-2, 2, 25); % 在x轴上取25点
y=linspace(-2, 2, 25); % 在y轴上取25点
[xx,yy]=meshgrid(x, y); % xx和yy都是25x25的矩阵
zz=xx.*exp(-xx.^2-yy.^2); % 计算函数值，zz也是21x21的矩阵
mesh(xx, yy, zz); % 画出立体网状图
2 / 7
surf和mesh的用法类似：
x=linspace(-2, 2, 25); % 在x轴上取25点
y=linspace(-2, 2, 25); % 在y轴上取25点
[xx,yy]=meshgrid(x, y); % xx和yy都是25x25的矩阵
zz=xx.*exp(-xx.^2-yy.^2); % 计算函数值，zz也是25x25的矩阵
surf(xx, yy, zz); % 画出立体曲面图
peaks
为了方便测试立体绘图，MATLAB提供了一个peaks函数，可产生一个凹凸
有致的曲面，包含了三个局部极大点及三个局部极小点，其方程式为：
3 / 7
要画出此函数的最快方法即是直接键入peaks：
peaks
z = 3*(1-x).^2.*exp(-(x.^2) - (y+1).^2) - 10*(x/5 - x.^3 -
y.^5).*exp(-x.^2-y.^2) - 1/3*exp(-(x+1).^2 - y.^2)
我们亦可对peaks函数取点，再以各种不同方法进行绘图。meshz可将
曲面加上围裙：
[x,y,z]=peaks;
meshz(x,y,z);
4 / 7
waterfall可在x方向或y方向产生水流效果：
[x,y,z]=peaks;
waterfall(x,y,z);
下列命令产生在y方向的水流效果：
[x,y,z]=peaks;
waterfall(x',y',z');
5 / 7
meshc同时画出网状图与等高线：
[x,y,z]=peaks;
meshc(x,y,z);
surfc同时画出曲面图与等高线：
[x,y,z]=peaks;
surfc(x,y,z);
6 / 7
contour3画出曲面在三度空间中的等高线：
contour3(peaks, 20);
contour画出曲面等高线在XY平面的投影：
contour(peaks, 20);
7 / 7
plot3可画出三度空间中的曲线：
t=linspace(0,20*pi, 501);
plot3(t.*sin(t), t.*cos(t), t);
亦可同时画出两条三度空间中的曲线：
t=linspace(0, 10*pi, 501);
plot3(t.*sin(t), t.*cos(t), t, t.*sin(t), t.*cos(t), -t);
