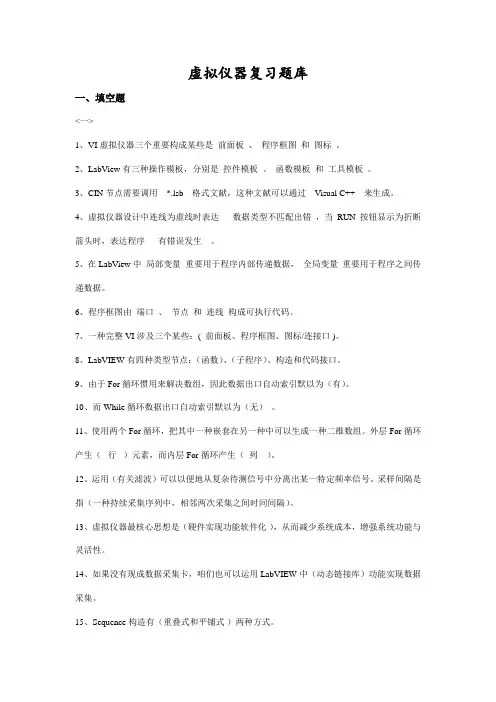

虚拟仪器复习题库
一、填空题
<一>
1、VI虚拟仪器的三个主要组成部分是_前面板_、_程序框图_和_图标_。
2、LabView有三种操作模板，分别是_控件模板_、_函数模板_和_工具模板_。
3、CIN节点需要调用__*.lsb__格式文件，这种文件可以通过__Visual C++__来生成。
4、虚拟仪器设计中连线为虚线时表示___数据类型不匹配出错_，当RUN按钮显示为折断的箭头时，表示程序___有错误发生__。
5、在LabView中_局部变量_主要用于程序内部传递数据，_全局变量_主要用于程序之间传递数据。
6、程序框图由_端口_、_节点_和_连线_组成的可执行代码。
7、一个完整的VI包括三个部分：( 前面板、程序框图、图标/连接口 )。
8、LabVIEW有四种类型的节点：（函数）、（子程序）、结构和代码接口。
9、因为For循环的常用来处理数组，所以数据出口的自动索引默认为（有）。
10、而While循环的数据出口的自动索引默认为（无）。
11、使用两个For循环，把其中一个嵌套在另一个中可以生成一个二维数组。外层的For循环产生（行）元素，而内层的For循环产生（列）。
12、利用（相关滤波）可以方便地从复杂的待测信号中分离出某一特定频率的信号。采样间隔是指（一个连续采集的序列中，相邻两次采集之间的时间间隔）。
13、虚拟仪器最核心的思想是（硬件实现的功能软件化），从而降低系统成本，增强系统功能与灵活性。
14、如果没有现成的数据采集卡，我们也可以利用LabVIEW中的（动态链接库）功能实现数据采集。
15、Sequence结构有（重叠式和平铺式）两种方式。
16、框图程序是由（节点）、（端口）和（连线）组成的可执行代码。
<二>
1、若需要从一条已经存在的数据连线引出一条数据连线分支，有两种方法可以实现：(1) 将连线工具移动到这条数据连线上，当数据连线闪烁时，单击鼠标左键，然后拖动鼠标，在鼠标的单击处就会引出一条数据连线分支；(2) 将鼠标移动到这条数据连线上合适的位置，在线上单击鼠标右键，在弹出的快捷菜单中选择Create Wire Branch，在鼠标的单击处就会引出一条数据连线分支。
2、当选择单个对象时，直接用鼠标左键单击需要选中的对象；如果需要选择多个对象，则要在窗口空白处拖动鼠标，使拖出的虚线框包含要选择的多个目标对象，或者按住Shift 键，用鼠标左键单击多个目标对象。
3、LabVIEW编程环境提供了多种调试VI程序的手段，除了具有传统编程语言支持的单步运行、断点和探针等调试手段外，还添加了一种特有的调试手段——实时显示数据流动画，即工具条内的高亮执行按钮。
4、在一个VI存在错误的情况下，该VI是不能运行的，此时VI窗口工具条上的Run 按钮会变为错误列表（Error List）按钮，用鼠标单击该按钮，会弹出显示VI中存在错误信息的对话框。
5、子VI (SubVI) 相当于常规编程语言中的子程序。在LabVIEW中，用户可以把任何一个VI当作SubVI来调用。SubVI利用连接端口与调用它的VI交换数据。
6、数组是由相同类型元素组成的数据集合。数组由3部分组成：数据类型、数据索引(Index) 和数据，其中数据类型隐含在数据中。
7、对于二维数组2D Array输入到Index Array节点，左侧的Index端口有两个，第一个Index端口为二维数组“行(Row)”的索引，第二个Index端口为二维数组“列(Column)”的索引，右侧的Subarray端口输出值为一个一维数组。若Index 端口没有输入，则Subarray端口输出二维数组的第0 行子数组；如果“行(Row)”索引输入m，“列(Column)”索引没有输入，则Subarray端口输出二维数组的第m+1 行子数组；如果“行(Row)”索引输入i，“列(Column)”索引输入j，则Subarray端口输出二维数组的第i+1 行、第j+1 列数组元素。
8、创建一个簇时，LabVIEW会按照簇中元素创建的先后次序给簇中的元素进行默认编号。编号从0开始，依次为1、2、…。当然，也可根据编程需要自己定义元素的编号。在簇框架的右键弹出选单中选择Reorder Controls in Cluster , LabVIEW的前面板会变为元素顺序编辑器，在编辑器中用鼠标单击元素的编号，即可改变元素的编号，其余编号依次轮回。编辑完所有编号后，单击工具条上的OK按钮确定。
9、最基本的While循环由循环框架(Loop Frame)、重复端口(Loop Iteration)以及条件端口(Loop Condition)组成。与For循环类似，While循环执行的是包含在循环框架中的程序，但执行的循环次数却不顾定，只有当满足给定的条件时，才停止循环的执行。
10、最基本的层叠式顺序结构由顺序框架(Sequence Frame)、选择器标签(Selector Lable) 和递增/递减按钮(Increment/Decrement Buttons)组成。
二、选择题
<一>
1. 当一个函数的error in带有错误信息时，下列哪种说法是正确的（ D ）
A 该函数会对错误信息进行处理。
B 该函数不会作任何操作，而是直接将错误信息传递给error out，且不会将自身函数发生的错误添加进去。
C 该函数会发出错误警告，且使程序终止运行。
D 该函数直接将错就错传递给error out，且会将自身函数发生的错误加进去。
2. 下列哪种说法是错误的（B）
A 虚拟仪器采用的是面向对象和可视化编程技术。
B 在程序运行的过程过程中波形的可变性是不可改变的。
C 在LabView中，VI程序的运行时数据流动的。
D 在创建子程序时，可以使用连线工具给前面板的控制器和指示器分配端口。
3. 下列哪种说法是对的（ C ）
A While循环只有条件端口接收到的值为True时才停止循环。
B While循环不满足条件时，一次也不执行循环。
C For循环当N<1时，一次也不循环。
D For循环可以嵌套，While循环不可以嵌套。
4. 当数据采集卡组态成DIFF模式时，将使用差分连接方式，使用这种连接方式下列说法错误的是（ C ）
A 可以减少尖峰噪声
B 增加噪声抑制
C 增大尖峰噪声
D 增加共模信号抑制
5. 下列哪种总线产品对PCI总线完全兼容。（A ）
A PXI总线
B GPIB总线
C VXI总线
D RS232串口
<二>
1、下面选项中，哪个是更新前面板显示控件的最好方法？[ B ]
(A) 使用局部变量；(B) 直接连线到显示控件的接线端；
(C) 使用功能全局变量；(D) 使用"值"属性节点。
2、与局部变量相比，下面哪个描述表明了全局变量的优势？[ C ]
(A) 全局变量自身不需要标签就可执行；
(B) 全局变量遵循数据流模式，因此不会引起竞争情况；
(C) 全局变量可以在两个独立的同时运行的VI之间传递数据；
(D) 只有全局变量能传递数组数据，而局部变量不能。
3、输入一个表示圆形的数据。圆形数据包括一个x 坐标，一个y 坐标，以及半径值。这三个数据都是双精度的。用户今后可能需要保存圆的颜色，这个值用一个整型变量表示。在前面板窗口中如何表示圆呢？[ D ]
(A) 分别需要三个输入控件，用于表示两个位置量和一个半径值；
(B) 一个包含所有数据的簇；
(C) 一个包含三个元素的数组；
(D) 一个自定义类型包含一个簇。
4、如存储的数据将被其他工程师通过Microsoft Excel分析。应使用哪种存储格式？[ B ] (A) TDM；(B) 用制表符（Tab）分隔的ASCII；
(C) 数据记录；(D) 自定义二进制格式。
5、下面的描述中哪个是错误的？[ D ]
(A) 子VI连线板定义了输入输出的连线地方；
(B) 子VI连线板上的端子颜色与其相连的控件数据类型是一致的；
(C) 必须有一个图表/连线板才能使用子VI；
(D) 在函数面板中可以编辑子VI的图标。
6、创建一个数组的最高效方法是：[ A ]
(A) 使用一个带自动索引的While循环；
(B) 初始化一个数组并在While循环中替换其元素；
(C) 在While循环中放置一个创建数组函数；
(D) 使用一个带自动索引的For循环。
7、开发只有一个输出的子VI。在一个调用VI中需要使用该子VI。下面选项中，哪个是使用数据流来控制子VI执行的最好方法？[ A ]
(A) 修改子VI，创建错误簇并在调用VI中使用；
(B) 在一个顺序结构中使用子VI；
(C) 修改子VI，创建虚设的输入端并在调用VI中使用；
(D) 修改子VI，创建一个全局变量并在调用VI中使用。
8、当连接输入被勾上时，下面程序框图中创建数组（Build Array）函数的输出是什么？ [ C ]
(A) 一维数组{1, 7, -4, -2, 3, 6}；(B) 二维数组{{1, -4, 3, 0}, {7, -2, 6}}；(C) 一维数组{1, -4, 3, 7, -2, 6}；(D) 二维数组{{1, -4, 3}, {7, -2, 6}}。
9、下面数组加法的计算结果是多少？ [ B ]
(A) 一维数组{80, 20, 40, 10, -60}；(B) 一维数组{120, 30}；
(C) 一维数组{120, 30, -60}；(D) 二维数组{{120, 90, 20}, {60, 30, -40}}。
10、对于下面的程序框图，哪个描述是正确的？[ D ]
(A) 循环会执行一次，计数接线端会输出数值0；
(B) 循环不会执行，计数接线端会返回一个空数值（Null）；
(C) 循环会执行一次，计数接线端会输出数值1；
(D) 循环会执行无限次，程序只能人为中止。
12、下面的框图程序执行后，输出的波形图显示为下列哪个图形？
[ B ]
程序框图
17、（B）
（C）（D）
13、下列工具模板中，哪个字母对应于探针工具？[ C ]
(A) B; (B) D; (C) A; (D) C。
14、下列陈述中哪一种说法是正确的？[ D ]
(A) For Loop的默认输入、输出结构通道为非自动索引状态；
(B) While Loop的默认输入、输出结构通道为自动索引状态；
? 上述两种陈述均正确；
(D) 上述两种陈述均不正确。
15、下面的框图程序执行后，输出显示为何值？[ C ]
(A) 一维数组{1 2 3 4 5}；(B) 一维数组{1 3 6 10 15}; (C) 数值15; (D) 数值35。
16、下面的程序执行后，输出结果字符串result string显示什么？
[ C ]
(A) Helloto you!; (B) Hello Wto you;
(C) Hello to you; (D) Hello to you!!。
17、右击下面所示图形的那一区域，可以改变图中光标的颜色和标识？
[ D ]
(A) C; (B) A; (C) D; (D) B。
18、____确定For Loop执行的次数，____返回循环已经执行的次数减1。
[ C ]
(A) count terminal ，conditional terminal ；
(B) iteration terminal , count terminal ；
(C) count terminal , iteration terminal ；
(D) conditional terminal , count terminal 。
19、下列程序执行后，所得到的结果数组result array 将为下列哪个数组？
[ C ]
(A) 二维数组{{6, 3, 3};{2, 1, 8}}; (B) 二维数组{{6,6,6};{8,6,6};{6,6,6}}；
(C) 二维数组{{6,6,6};{6,6,6};{6,8,6}}; (D) 二维数组{{6,8,6};{6,8,6};{6,8,6}}。
20、在即时帮助窗口中，某子VI的一个输入端名字是粗体，那么下面的描述哪些是正确的？（多选）[ C, D ] (A) 输入值须为标量; (B) 输入为推荐，不是必需;
(C) 输入为必需; (D) 如果此输入端没有连线，会导致运行按钮接头断开。
<三>
1、当一个函数的error in带有错误信息时，下列哪种说法是正确的。（ D ）
A、该函数会对错误信息进行处理
B、该函数不会作任何操作，而是直接将错误信息传递给error out，且不会将自身函数发生的错误加进去。
C、该函数将会发出错误信息警告，且使程序终止运行。
D、该函数会直接将错误信息传递给error out。且会将自身函数发生的错误也一并加进去。
2、下列哪种说法是错误的？（ B ）
A、虚拟仪器采用的是面向对象和可视化编程技术。
B、在程序运行的过程中波形的可见性是不可以改变的。
C、在LabVIEW中，VI程序的运行是数据流驱动的。
D、在创建子程序时，可以使用连线工具给前面板的控制器和指示器分配端口。
3、下列说法中哪种说法是正确的？（ C ）
A、While循环只有在条件端口接收到的值为True时才停止循环
B、While循环不满足条件，1次也不执行
C、For循环当N<1时，1次都不执行
D、For循环可以嵌套，而While循环不可以嵌套
4、当数据采集卡组态成DIFF模式时，将使用差分连接方式，使用这种连接方式下列哪种说法是错误的？（ C ）
A、可以减少尖峰噪声
B、增加噪声抑制
C、增大了尖峰噪声
D、增加共模信号抑制
5、下列哪种总线产品对PCI总线产品完全兼容。（ A ）
A、PXI总线
B、GPIB总线
C、VXI总线
D、RS-232串口总线
三、解答题：
<一>
1. For循环和While循环的区别是什么？使用中它们各自适用于什么场合?
答：For循环规定了循环次数，其条件选择是根据计数器计数次数是否达到循环次数而决定结束循环的条件；而While循环不规定循环次数，其条件选择是根据选择器端子的条件是否得以满足而决定结束循环的条件。For循环适合于有限次数的循环操作，而While循环适合于根据程序运行过程中逻辑关系或在程序执行中人为地决定循环次数。
2. 什么是VISA？VISA有什么特点？
答：VISA是虚拟仪器软件结构(Virtual Instrument Software Architectuere)的简称，是由VXI plug & play系统联盟所统一制定的I/O接口软件标准及其相关规范的总称。一般称这个I/O函数库为VISA库（用于仪器编程的标准I/O函数库）。VISA函数库驻留于计算机系统中，是计算机与仪器之间的标准软件通信接口，用以实现对仪器的控制
3. 移位寄存器的用途？怎样初始化移位寄存器？
答：①移位寄存器主要用于While循环和For循环，将上一次循环的值传给下一次循环。还可以存储前几次循环的值，在移位寄存器的左端口或右端口上右击鼠标弹出菜单，选择Add Element选项，可创建附加的左端口来存储前几次循环的值。②在循环外将初始值连到移位寄存器的左端口，有默认初值。
4、什么叫虚拟仪器？虚拟仪器相对于传统仪器有优势在哪里？（本题5分）
答：虚拟仪器技术简单说就是用户自定义的基于PC的测试和测量解决方案。相对于传统仪器,有4大优势：性能高，扩展性强，开发时间少，并且具有出色的集成功能。
5、简述在LabVIEW中调用C语言代码的方法和步骤。（本题5分）
答：在LabVIEW中对C语言代码的调用是能过CIN节点来实现的，具体步骤如下：(1)创建一个空的CIN节点（2）为CIN节点设置输入、输出端口（3）创建C语言源程序（4）创建并编译*.lsb文件（5）加载*.lsb文件并完成调用过程。
6、Labview有哪几种结构类型？（本题5分）
答：循环结构选择结构顺序结构事件结构公式节点以及反馈节点
<二>
1、如下程序执行后，请写出输出数组Array 和 subarray 的所有元素。
Array subarray
Array subarray
2、下图所示的程序执行后，前面板两个输出显示Output1和Output2各是什么类型的数据？具体数值是多少？
解答：Output1输出标量数值，在循环执行过程中依次显示7、6、1、5、12；而 Output2在循环执行完以后，输出一维数组 {7,6,1,5,12}。
<三>
1、在LabVIEW 中有哪三种用来创建和运行程序的摸板？它们都有哪些用途？
答：LabVIEW 中有三种用来创建和运行程序的模板：工具模板，控制模板和函数模板。工具模板包括了程序的创建、修改和调试时用的工具；控制模板主要用于在前面板中添加指示器和控制器；而函数模板则用于创建框图程序，它包含了很多函数子模板。
2、移位寄存器的用途是什么？怎么初始化移位寄存器？
答：①移位寄存器主要用于While 循环和For 循环，将上一次循环的值传给下一次循环。 还可以存储前几次循环的值，在移位寄存器的左端口或右端口上右击鼠标弹出菜单，选择Add Element 选项，可创建附加的左端口来存储前几次循环的值。
②在循环外将初始值连到移位寄存器的左端口，有默认初值
3、VI子程序的连接端口的作用是？如何来定义VI子程序的连接口？
答：VI子程序的连接口端口用于与主VI程序之间传递数据。定义VI子程序连接口时先选择子VI所需要的端口数，然后将前面板的指示器和控制器分配给每一个端口。
4、虚拟仪器通用测试平台由哪几个部分组成？它们主要又包括哪些部分？
答：虚拟仪器通用测试平台由硬件和软件两大部分组成。硬件部分包括：（1）个人计算机（PC），具有运行图形化编程软件的能力；（2）外置式多功能DAQ主板，具有数据采集、信号产生、定时计数、数据通信等多种功能，它通过标准总线接口与计算机相连；（3）系列化的测试与实验电路模板，它包括模拟和数字电路等各种基本单元电路和信号调理电路，作为被测试的对象或测试的辅助电路插接在DAQ主板上。
软件部分包括：（1）基于Windows环境下的虚拟仪器软件开发平台LabVIEW或LabWindow s/CVI；（2）虚拟仪器库，包括有示波器、信号源、电压表、计数器等十余种虚拟仪器驱动程序库；（3）系列化的测试与实验的示范程序软件包。
5、什么是VISA？VISA有哪些特点？
答：VISA是虚拟仪器软件结构(Virtual Instrument Software Architectuere)的简称，是由VXI plug & play系统联盟所统一制定的I/O接口软件标准及其相关规范的总称。一般称这个I/O 函数库为VISA库（用于仪器编程的标准I/O函数库）。VISA函数库驻留于计算机系统中，是计算机与仪器之间的标准软件通信接口，用以实现对仪器的控制。
VISA具有以下特点。
1）VISA的I/O控制功能适用于各种仪器类型
2）VISA的I/O控制功能适用于各种仪器硬件接口方式
3）VISA的I/O控制功能适用于多种计算机平台
4）VISA能适应未来发展的需要
四、程序设计题
<一>
1、创建一个VI 程序，该程序可以产生一个六行四列的二维数组（数组元素为0 到10 的随机整数），并把二维数组的前三行、前三列单独提出来，做为一个新的数组。（本题8分）
2、用0-100 的随机数代替摄氏温度，将每500ms 采集的温度的变化波形表示出来，并设定上下限，温度高于上限或者低于下限分别点亮对应的指示灯。并将其上下限也一并在波形中表示出来。（本题8分）
3、创建一个程序，产生正弦波、三角波、矩形波、锯齿波，并显示出来。波形的频率和幅度可以改变。用一个旋钮式开关来选择产生哪种波形。（本题8分）
4、（1）创建一个VI 子程序，该子程序的功能是用公式节点来产生一个模拟压力，其计算公式是P=80+18.253V+1.244V*V。V 是1 到5 的随机数。（2）调用（1）的子程序，每0.5 秒测量一次压力，共测量20 次，将当前的压力值在波形中表示出来，并求出压力的最大值、最小值和平均值。（本题12分）
5、利用顺序结构和循环结构写一个跑马灯，如下图所示，5个灯从左到右不停的轮流点亮，闪烁间隔由滑动条调节。（本题10分）
6、设计一个VI 来测量温度（温度是用一个20 到40 的随机整数来代替），每隔0.25 秒测一次，共测定5 秒。在数据采集过程中，VI 将在波形Chart 上实时地显示测量结果。采
集过程结束后，在Graph 上画出温度数据曲线,并且把测量的温度值以文件的形式存盘。（本题12分）
存盘格式为：
点数时间(S) 温度值(度)
1 0.25 78
2 0.50 85
<二>
4、（1）创建一个VI子程序，该子程序的功能是用公式节点来产生一个模拟压力，其计算公式是P=80+18.253V+1.244V*V。V是1到5的随机数。
（2）调用（1）的子程序，每0.5秒测量一次压力，共测量20次，将当前的压力值在波形中表示出来，并求出压力的最大值、最小值和平均值。
5、设计一个VI来测量温度（温度是用一个20到40的随机整数来代替），每隔0.25秒测一次，共测定5秒。在数据采集过程中，VI将在波形Chart上实时地显示测量结果。采集过程结束后，在Graph上画出温度数据曲线,并且把测量的温度值以文件的形式存盘，
存盘格式为：
点数时间(S) 温度值(度)
1 0.25 78
2 0.50 85
6、创建一个VI程序，该VI程序实现的功能是：
(1)、创建一个程序使之产生0-10的随机整数，并将其做成子VI。
（2）、调用（1）中所产生的子VI并判断其产生的随机数是否等于0,如果等于0，则点亮指示灯。同时，另外设置一个开关来控制指示灯的可见性。（要求每0.2秒产生一个随机数并用一个开关来控制随机数的产生。）
1、创建一个VI程序，该程序可以产生一个六行四列的二维数组（数组元素为0到10的随机整数），并把二维数组的前三行、前三列单独提出来，做为一个新的数组。
答案：
前面板框图程序2、用0-100的随机数代替摄氏温度，将每500ms采集的温度的变化波形表示出来，并设定上下限，温度高于上限或者低于下限分别点亮对应的指示灯。并将其上下限也一并在波形中表示出来。
答案：
前面板
4、（1）创建一个VI子程序，该子程序的功能是用公式节点来产生一个模拟压力，其计算公式是P=80+18.253V+1.244V*V。V是1到5的随机数。
（2）调用（1）的子程序，每0.5秒测量一次压力，共测量20次，将当前的压力值在波形中表示出来，并求出压力的最大值、最小值和平均值。
1答案：
前面板框图程序
2答案：
6、创建一个VI程序，该VI程序实现的功能是：
(1)、创建一个程序使之产生0-10的随机整数，并将其做成子VI。
（2）、调用（1）中所产生的子VI并判断其产生的随机数是否等于0,如果等于0，则点亮指示灯。同时，另外设置一个开关来控制指示灯的可见性。（要求每0.2秒产生一个随机数并用一个开关来控制随机数的产生。）
答案：
前面板框图程序
