120万吨/年高硫重油
综合利用项目
施工技术交底记录
第 1 页共4 页单项工程名称：120万吨/年高硫重油综合利用项目
单项工程编号：DMXM
单位工程名称100万吨/年重油催化制烯
烃装置
单位工程编号DMCH
会议地点会议时间
主持人记录人
参加单位
及人员
接受交底人签字：
施工技术交底内容：不锈钢管道焊接
1、1、焊前准备：催化管线涉及的不锈钢管道母材材质及要求使用的焊接材料如下表1所示。
2、2、奥氏体不锈钢管道其焊接性能好，在任何温度下都不会发生相变，对氢脆不敏感，在焊态下奥
氏体不锈钢接头也有较好的塑性和韧性。
3、3、焊接的主要问题是：焊接热裂纹、脆化、晶间腐蚀和应力腐蚀等。此外，因导热性能差，线胀
系数大，焊接应力和变形较大。
4、坡口型式：对接口采用V型坡口；坡口角度为65°±5°，钝边0-2 mm；间隙2-4 mm。跨接式
三通采用下图所示坡口。坡口角度为50°±5°，钝边1-2 mm；间隙2-3 mm。
5、组对：组对错口不大于壁厚的10%，且SHA级管道不大于0.5mm，其余管道不大于1mm。定位焊
的焊接工艺于正式焊接工艺相同，长度宜为10-20mm，厚度2-4mm，间距宜为80-120mm。管道壁厚不等时应做以下处理。
监理单位施工单位交底单位
监理工程师：
年月日技术负责人：
年月日
交底人：
年月日
图1 对接坡口图2 跨接式三通坡口
120万吨/年高硫重油
综合利用项目
施工技术交底记录
第 2 页共4页单项工程名称：单项工程编号：
单位工程名称100万吨/年重油催化制烯
烃装置
单位工程编号DMCH
会议地点会议时间
主持人记录人
参加单位
及人员
接受交底人签字：
6、焊接：工艺介质管线焊接时，原则上采用氩电联焊，即氩弧焊打底，手工电弧焊填充、盖面相
接合的焊接工艺。但需视工艺要求，DN≤50的管线可采用全氩弧焊（GTAW）；DN＞50的管线可采用氩电联焊（GTAW/SMAW
）；对于跨接式三通和承插管配焊接采用手工电弧焊（SMAW）
7、取证后的施焊焊工需经过项目部现场考试，考试的方法是每个焊工焊接的第一道口在技术质量
部专业人员的在场的情况下直接在指定的施工焊口上进行。对施焊压力管道的焊工，是直接对施
焊焊工的第一道焊口进行外观检查，合格后进行射线探伤。合格焊工胸卡上确认。凭胸卡领取焊
材（取证项目：GTAW-Ⅳ-6G-3/68-02和SMAW-Ⅳ-6G（K）-4/68-F4J、SMAW-Ⅳ-6G-12/127-F4J）8、焊接材料：严格按照下列要求使用。
表1管道材质及焊材选用
母材焊条焊丝
管道0Cr18Ni9、304H A102 H0Cr21Ni10 316H A202 H0Cr19Ni11Mo2 0Cr18Ni10Ti、1Cr18Ni9Ti A137 H1Cr18Ni9Ti
0Cr18Ni9/20#、0Cr18Ni10Ti/20# A302 H1Cr24Ni13
9、每人配备焊条保温筒、磨光机等工器具。
10、焊接过程中必须使用焊条筒，随用随取，盖好焊条筒。焊接材料严禁乱用，焊条筒类只允许
装一种焊条。
11、具体的焊接工艺参数详见焊接工艺指导书。
12、定位焊：
a、焊件组对前应将坡口及其内外侧表面不小于10mm范围内的油、漆、垢、锈、毛刺等清除干净，且不得有裂纹、夹层等缺陷。
b、因定位焊道短、冷却快，焊接电流应比正常焊接电流大15～20%，焊接长度宜为10～20mm，高度为2～4mm。
c、定位焊应沿管周均匀分布，点焊2～6处，具体视实际情况而定。
d、定位焊缝两头应平滑，定位焊的焊肉不得有裂纹及其它缺陷，否则必须清除后重焊。点焊两端
应磨成缓坡形以减少应力集中。
监理单位施工单位交底单位
监理工程师：
年月日技术负责人：
年月日
交底人：
年月日
120万吨/年高硫重油
综合利用项目
施工技术交底记录
第 3 页共4页单项工程名称：单项工程编号：
单位工程名称100万吨/年重油催化制烯
烃装置
单位工程编号DMCH
会议地点会议时间
主持人记录人
参加单位
及人员
接受交底人签字：
13、a）氩弧焊打底时，管内应充氩气保护。对于弯头及短管，可用与管直径大小相当的石棉板或
硬纸板堵住两端，外缠胶布密封。一端插入胶管通入保护用氩气，另一端开一个直径约10㎜小孔以排气和泄压，用胶布密封。打底前用胶布密封焊口。开始焊接时打开排气孔，开大氩气流量冲
气1～2min，然后从密封处撕开一小段胶布开始焊接。收口时应注意打开排气孔。焊接过程中避免
经常撕开密封胶布观察打底焊道，以免空气进入。充填和盖面焊时，管内仍应充4～6L/min流量的氩气保护。对于较长管道焊缝，在离焊口两端约150㎜处用铁丝缠紧的棉纱头密封，焊接完成
后从管两端抽出棉纱头。对于不宜采用上述方法进行密封的固定口，可以在组对前用水溶纸塞入
管内进行密封，用小铜管从焊缝坡口处充氩气。焊接过程中应注意，每次打磨完接头，宜先充气
约1分钟后方能继续施焊。b）对于大直径的管道焊接时，背面可采取局部充氩气的方法，利用背
面氩气罩进行背面保护。氩气罩可由薄铝板制成，如图：
注意用胶布密封。
14、填充及盖面焊道采用小的焊接工艺参数、多层多道焊，小摆动或不摆动操作，层间清理要彻
底，各层道之间接头应相互错开。
15、焊接完成后，焊工应首先进行自检。
16、质量检查：焊缝表面不允许有气孔、裂纹、夹渣、未熔合和飞溅；焊缝不允许咬边；余高：
0-2mm。无损检测比例应符合设计文件的规定，随机抽样检查，其中固定焊口的数量应不小于40%。
17、焊缝打底焊时，焊工应认真检查质量，根部不允许有未熔合、未焊透等缺陷。
监理单位施工单位交底单位
监理工程师：
年月日技术负责人：
年月日
交底人：
年月日
氩气入口
120万吨/年高硫重油
综合利用项目
施工技术交底记录
第 4 页共4 页单项工程名称：单项工程编号：
单位工程名称100万吨/年重油催化制烯
烃装置
单位工程编号DMCH
会议地点会议时间
主持人记录人
参加单位
及人员
接受交底人签字：
18、标识：区号-管线号-焊口序号-焊工号。
19、工艺管道焊缝无损检测比例按规范执行。
20、资料：及时作好焊接记录——《焊接工作原始记录》、《压力管道焊接记录》、单线图标识等。
21、施工中遇到疑问应及时询问焊接技术员，不允许私自做主，以免造成质量隐患。
22、在下列任何一种焊接环境，均应采取有效的防护措施，否则不得进行焊接：a、雨天或雪天；手工焊时，风速超过8m/s，钨极氩弧焊和气体保护焊时，风速超过 2.2m/s；c、焊接温度低于0℃；
d、大气相对湿度超过90%。
安全事项
1、焊工上岗焊接时必须穿戴好必要的防护用品。焊把线应平行拉设，不得纠缠交错。
2、焊机应接地良好，电源线应绝缘良好，焊机、砂轮机等用电器具应安装漏电保护装置。焊接时，场地附
近不得有易燃易爆物品。在焊接时，必须放置好焊条筒、焊渣锤、磨光机、焊条回收桶等，以防
坠落伤人。焊条头必须放在回收桶，严禁高空乱扔焊条头。
3、在容器内焊接时，须在透光孔设置大功率的抽风机，采取安全照明灯，保证良好的通风条件
和照明度，并设专人监护，严格按照有限空间作业的要求去做。
4、注意安全用电，用电开关应设专人管理，并注意经常检查绝缘情况。更换砂轮片必须断电，严
禁在带电状态下使用焊条头去更换砂轮片。
5、合理安排施工，尽量避免交叉作业，必要时应采取有效预防措施，确保施工生产顺
利进行。
监理单位施工单位交底单位
监理工程师：
年月日技术负责人：
年月日
交底人：
年月日
室外管网施工技术交底 一、工程概况 本工程是重庆市的重点工程，结构质量标准要求高，为了确保给 水、污水、消防、雨水管道安装、雨水井、电缆沟和停车场均保质如 期完成本工程的施工任务，要考虑各方面影响因素，充分安排任务、 人、力、资源、时间的总布局。 二、施工准备 1、图中涉及到的图集 04S519，03SS505，03SS504，02S515，97S501-1，95S518-1，05X101-2， 94D164 2、作业条件 地下管道铺设必须在房心土回填夯实或挖到管底标高，沿管线铺 设位置清理干净，管道穿墙处巳留管洞或安装套管，其洞口尺寸和套 管规格符合要求，坐标、标高正确。 3、材料要求 (1)、室外给水管采用钢丝骨架塑料（聚乙烯）复合管（DN100、DN150、 DN200），用电熔连接。 (2)、消火栓系统管材按设计要求选用热镀锌钢管，沟槽式卡箍连接。 管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。 (3)、阀门及消火栓型号： 闸阀：Z41T-10 水泵接合器：SQS150-A 蝶阀：D373(1)Fs-10 止回阀：HH41T-10 室外消火栓：SS150/80-1.0 防污隔断阀：
HS41X-10-A (4)、排水部分管道采用双臂波纹管 污水和废水：d150、d200、d300、d400、d500 雨水：d 200、d300、d400、d500、d600、d700 (5)、不得使用国家限制使用和淘汰落后的建材。 以上工程物资都应有产品质量合格证及相关检验报告。对于国家及北京市有规定的特定设备及材料，如消防、卫生、压力容器，应附有相应资质等级检验单位提供的检验报告；如安全阀、减压阀的调试报告，给水管道材料卫生检验报告，卫生器具环保检测报告，水表和热量表应经校准检定合格，有计量检定证书。 三、双壁波纹管连接施工技术 1、检查管材、管件及橡胶圈质量。当连接的管子需要切断时，需在插口倒角，并应划出插入度标线，然后进行连接。切断管材时，应保证断口平整。直管应插入承插口的底部。 2、将承口内的橡胶圈沟槽，插口端正工作面及橡胶圈清理干净，不得有土或其它杂物。 3、将橡胶圈正确安装在橡胶圈沟槽中，不得装反或扭曲。为了安装方便可用水浸湿胶圈。 4、用毛刷将润滑剂均匀地涂在承口处的橡胶圈和管子插口端外表面上，但不得将润滑剂涂到承口的橡胶圈沟槽内；润滑剂严禁使用黄油或其它油类。 5、对口插入将连接管道的插口对准承口，保持插入管端的平直，用
SH/T 3543-G111 技术文件 名称 主持人 技术交底记录 管道安装技术交底交底日期 工程名称：河南硅烷科技发展股份 有限公司年产2000吨硅烷项目 单元名称：歧化装置/制冷站/外管 交底人 参加交底 人员签字 交底主要内容： 记录人：审核人： 日期：年月日日期：年月日
、施工技术要求 1.歧化装置/制冷站/外管管道材质分以下几种：碳钢有 Q235B （螺旋焊管）,20#-8163 （无缝管）； 不锈钢管有304 （无缝管）和304L （无缝管） 2.施工班组在预制施工时，仔细核对单线图与平面图，核对基础、设备、管架、预埋件是否正确, 对于最后封闭的管段应考虑组焊位置和调节裕量，尽量减少固定焊口的数量。 3.管道预制按单线图规定的数量、 规格、材质选配管道组成件，预制过程中的每一道工序均核对管 子的标记，并做好标记的移植，做到用料正确、尺寸准确、标识明显。 使内壁平齐，其错边量不超过壁厚的 10 ，且内壁不大于2.0mm 外壁不大于3.0mm3 于 100mm 6.焊缝与支吊架边缘的净距离不小于 50mm 需要热处理的焊缝距支、吊架边缘的净距离大于焊缝 宽度的五倍，且不小于 100mm 7.管道两相邻焊缝中心的间距：直管段间距不小于 100mm 且不小于管子外径；除定型管件外，其 它任意两焊缝间的距离不小于 50mm 8.在焊接接头及其边缘上不应开孔， 否则被开孔周围一倍孔径范围内的焊接接头， 应进行100%RT 9. 管道安装按管道平面布置图和单线图进行，重点注意标高、介质流向、支吊架型式及位置、坡 度值、预拉（压）值、管道材质； 10. 不锈钢管道组成件及支承件在储存及施工期间不得与碳素钢接触，现场所有暂时不用的管子均 应封闭管口; 11. 任何材料代用必须经设计部门同意， 不允许任意不加区别地以大代小、 以厚代薄、以较高等级 管道规格等）； 12.预制完的管段应有管线号、焊口编号等标记，并将内部的砂土、铁屑、熔渣及其他杂物清除干 净，封闭管口，防止异物进入，妥善保管。活动业须按规定的比例无损检测合格后方可安装。管道预 减少高处作业量；所有管道组对和安装前须对管子内洁度 进行 检查，确认合格后方可进行安装; 13.焊接方法的选择按管径划分：
SY01-009 120万吨/年咼硫重油 综合利用项目 施工技术交底记录 第1页共4页 单项工程名称：120万吨/ 年高硫重油综合利用项目 单项工程编号：DMXM 单位工程名称 100万吨/年重油催化制烯烃装 置 单位工程编号DMCH 会议地点会议时间 主持人记录人 参加单位 及人员 接受父底人签字： 1、焊前准备：催化管线涉及的不锈钢管道母材材质及要求使用的焊接材料如下表1所示。 2、奥氏体不锈钢管道其焊接性能好，在任何温度下都不会发生相变，对氢脆不敏感，在焊态下奥氏体不锈钢接头也有较好的 塑性和韧性。 3、焊接的主要问题是：焊接热裂纹、脆化、晶间腐蚀和应力腐蚀等。此外，因导热性能差，线胀系数大，焊接应力和变形 较大。 4、坡口型式：对接口采用V型坡口；坡口角度为65° 土5°，钝边0-2 mm间隙2-4 mm跨接式 三通采用下图所示坡口。坡口角度为50° ± 5°,钝边1-2 mm;间隙2-3 mm。 监理单位施工单位交底单位监理工程师：技术负责人：交底人： 年月日年月日年月日1 、 2 、 5、组对：组对错口不大于壁厚的的焊 接工艺于正式焊接工艺相同, 不等时应 做以下处理。 10%且SHA级管道不大于0.5mm,其余管道不大于1mm定位焊长度宜为10- 20mm，厚度2-4mm间距宜为80-120mm。管道壁厚图1对接坡口图2跨接式三通坡口 (D内壁尺寸干枸 甘
13、a ）氩弧焊打底时，管内应充氩气保护。对于弯头及短管，可用与管直径大小相当的石棉板或 硬纸板堵住两端，外缠胶布 密封。一端插入胶管通入保护用氩气，另一端开一个直径约 10 mm 小孔 以排气和泄压，用胶布密封。打底前用胶布密封焊口。开始焊接时打开排气孔，开大氩气流量冲 气1?2min ,然后从密封处撕开一小段胶布开始焊接。 收口时应注意打开排气孔。 焊接过程中避免 经常撕开密封胶布观察打底焊道，以免空气进入。充填和盖面焊时，管内仍应充 4?6L/min 流量 的氩气保护。对于较长管道焊缝，在离焊口两端约 150 mm 处用铁丝缠紧的棉纱头密封，焊接完成 后从管两端抽出棉纱头。对于不宜采用上述方法进行密封的固定口，可以在组对前用水溶纸塞入 管内进行密封，用小铜管从焊缝坡口处充氩气。焊接过程中应注意，每次打磨完接头，宜先充气 约1分钟后方能继续施焊。b ）对于大直径的管道焊接时，背面可采取局部充氩气的方法，利用背 面氩气罩进行背面保护。氩气罩可由薄铝板制成，如图： 14、填充及盖面焊道采用小的焊接工艺参数、多层多道焊，小摆动或不摆动操作，层间清理要彻 底，各层道之间接头应相互错 开。 15、焊接完成后，焊工应首先进行自检。 16、 质量检查：焊缝表面不允许有气孔、裂纹、夹渣、未熔合和飞溅；焊缝不允许咬边；余高： 0-2mm 无损检测比例应符合设计文件的规定， 随机抽样检查，其中固定焊口的数量应不小于 17、 焊缝打底焊时，焊工应认真检查质量，根部不允许有未熔合、未焊透等缺陷。 单项工程名称: 120万吨/年高硫重油 综合利用项目 施工技术交底记录 第 3页共4页 单项工程编号: 单位工程名称 100万吨/年重油催化制烯 烃装置 单位工程编号 DMCH 会议地点 会议时间 主持人 参加单位 及人员 接受交底人签字: 注意用胶布密圭寸。 40%。 监理单位 监理工程师： 施工单位 技术负责人: 交底单位 交底人： 氩气入口
中国建筑项目管理表格 分项工程交底卡 表格编号CSCEC8B-TD-B20604 工程名称天津师范大学滨海附属学校 楼栋号室外安装工程分项工程名称室外给水管网 室外排水管网 工程量/ 分包公司天津盛兴达建筑照明工程有限公司负责人李明明 交底内容 室外给水、排水、消防管网施工技术交底 1.作业时间安排 地下管道铺设必须在土回填夯实或挖到管底标高，沿管线铺设位置清理干净，管道穿墙处已留管洞或安装套管，坐标、标高正确。 2.材料、机具 材料：角铁、混凝土、红砖、法兰等。 机具：套丝机、砂轮锯、台钻、手电钻、电焊机、电动试压泵、手锤、电焊机、切割机、热熔机、钢锯、卷尺、全站仪、经纬仪等。 3.操作工艺 给中水球墨铸铁管的安装 （1）给中水球墨铸铁管施工顺序 承插式铸铁管安装程序:安装准备→下管排管→挖工作坑→对口→接口→养护→砌筑井室→管道试压及冲洗→回填土 a)室外给水管道的管沟开挖时，应按照设计施工图纸的坐标、标高进行，开挖的宽度和深度应满 足管道敷设的标高和安装要求。管道施工中，应对直管段无接口处先部分回土，防止浮管。同时应先回细土，防止石块碎砖损伤管道。直管采用压绳下管法，按照测量人员标定三通、阀门等部位，开始下管和排管，注意将承插口朝向水流方向排管。下管用的大绳应质地坚固、不断股、不糟朽，铸铁管直径≤300㎜，大绳直径为20㎜。吊管时应保护好防腐层，如有破坏，管道就位后及时补上。 b)室外给水球墨铸铁管管道应按图进行加工预制，连接前应用钢丝刷清除管内与插口处的粘沙与 毛刺，并且将橡胶圈表面油污物清除净。对口，将插口插入承插内，并调整对口间隙和环向间隙在规定范围内，稳管时，将每根管子仔细对准中心线，管道必须在一条直线上不得扭曲，管段稳好后用测量工具检测高程，注意管底应与管基紧密接触。管的末端用方木挡住，阻止打口时管子移动。 对口前应清除管口杂物并用抹布擦净，然后连续对口，随之在承口下端挖打口工作坑。 c)球墨铸铁管管道连接时，应确保橡胶圈不翘不扭，均匀一致地卡在槽内，如有衬里破损，应在 承插部分涂刷植物油润滑，随之将管自插口轻轻插入承口内，拨正管道后用手拉葫芦拉紧（管子插入的深度应在管口做好记号），每个承插口最大转角不得大于4°21"。 d)基础：管道基础的必须采用机械夯实后铺设细沙垫层，细沙垫层应按规定的沟槽宽度满堂铺筑、
XXXX工程 工艺管道技术交底 交底人: 质检员: 接受人: XXXXXXX 公司 XX年XX月
交底内容：XXXXJ工段工艺管道 一、技术措施 1、编制依据 ⑴设计文件. ⑵GB50236-98《现场设备、工业管道焊接工程施工及验收规范》 ⑶GB50235-97《工业金属管道工程施工及验收规范》 ⑷《压力管道安全管理与监察规定》 ⑸其他相关的施工及验收规范和检验评定标准。 2、工程测量 根据建设单位提供的平面控制网点的位置编号及其坐标和高程数据，确定管网设计线位和高程，中线桩和水准点均应用平移法设置于便于观察和使用的部位。 3 .管道安装 3、1管道支架安装 ⑴管道支架的位置应正确、平整、牢固，坡度符合设计规定。 ⑵导向支架的导向接合面应洁净、平整、接触良好，不得有歪斜 和卡阻现象。 ⑶支架、滑托的焊接应按设计图纸施焊，不得有漏焊、欠焊或裂缝 等缺陷。管道与固定支架、滑动支架等焊接时，管壁上不得有焊缝咬肉等现象存在。 ⑷管道安装时，不宜使用临时性的支架。必须使用时，应作出明显 的不安全标记，其位置应避开正式支架的位置，且不得影响正式支架的安装。 3.2、管道及附件安装 ⑴管材、管件、阀门检查 所有管子、弯头等部件使用前应进行外观检查，应无重皮、严重锈蚀、撞击凹坑、裂纹等缺陷。阀门、管件不能有裂纹、砂眼等缺陷。所有用于该工程阀门应根据有关规范进行压力试验，试压不合格的阀门不得使用，阀门检查试验应有相应的水压试验记录。 ⑶管道正式铺设前，应进行下述工作： 组对管子前所有设备应准备齐全。复核所有焊工上岗合格证，不得有无证焊工或过期项目焊工上岗施焊，当需要割管材时，现场可用机械切割、乙炔切割或等离子切割，管子切口质量应符合下列 要求：
工艺管道安装技术交底-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
建设单位：XXXXXX热电有限公司 施工单位：XXXXXXXXXX工程公司 工程名称：XXXXXX公司热电厂设备安装 施工技术措施及交底审批：年月日 审核：年月日 编制：年月日 XXXX 项目部 年月日
施工技术交底记录 施工单位：XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX年月日 注：本交底必须一式三份，分公司、项目部、队组长各一份
施工技术措施及交底 一、工程概况： 本工程为75T/h循环流化床锅炉锅炉附属管道安装工程，附属管道包括主蒸汽管道、高低压给水管道、除氧间管道、首端换热站管道、汽机排气管道与地下冷却水管道。管道材质包括碳钢与12Cr1MoV,管径为DN15～DN1000,根据其工程特点以及工期情况，为保证安全施工，现编制以下交底 二、编制依据 GB50184-93《工业金属管道工程质量检验评定标准》 GB50235-97《工业管道工程施工及验收规范》 GB50236-98《现场设备、工业管道焊接工程施工及验收规 HGJ229-91《工业设备、管道防腐蚀工程施工及验收规范》 JB/T4730-94《无损探伤》 SH3501-2002《石油化工剧毒、可燃介质管道工程施工及验收规范》 HG/T21629-99《管架标准图》 三、交底内容 1、 2、地下工艺管道加工及安装要求：
1）地沟内工艺管线安装前，应对直管进行坡口打磨，坡口打磨角度应在32～ 35°。 2）已打磨好的工艺管线进行除锈，除锈后必须使管子露出金属光泽。刷防锈漆二遍，管口两端100mm不刷防锈漆。 3）工艺管线支架安装。安装前应在预埋件上画出标高位置线，其标高允许偏差±20mm，坐标偏差25mm，并按其介质流动方向控制其坡度3～5‰。 4）已刷好防锈漆管线严禁在管道支呆上滑动，以防破坏已刷好的防腐层。5）管线对口前必须检查管内是否有杂物，并及时清理，管子的坡口（焊口）采用“Ｖ”型，其角度为60°－70°之间。 6）工艺管线的点焊：管线对口应平直，其错边量必须控制在2mm以内，点焊不少于3点以上进行焊接，并进行管线调查，消除内在焊接应力。 7）直管线组对焊接后，应对管线定位加设管托，管托加设严禁发生偏移式旋起，并按设计位置加设固定支架式导向支架。 8）管道安装时，首先检查是否有缺陷，如有缺陷应停止使用。管道安装前应将管道内部清理干净，小口径（一般Dg20以下）管子用压缩空气来吹净。清理后的管道要将管两端进行临时封堵，当天安装完的管段两端也要用铁板进行临时点焊封堵，第二天再进行施工时，去掉临时堵板。 9)埋地管道加工时，应注意管道绝热层，避免将其损坏。 3、地上管道加工及安装要求： 1）地上管道安装前应对混凝土管墩基础进行外观检查、办理好混凝土强度报告及基础复测记录。
工程名称巴州阿洪口首站至博斯腾湖工业园输气管道交底时间年月日 施工单位河北建设集团安装工程有限公司交底部位管道安装 工序名称测量放线、施工作业带清障及施工便道修筑 交底内容： 1、测量放线： 1.1交桩后按施工图进行现场核对，根据设计图纸进行测量放线、打百米桩及转角桩，按征地要求放出作业带宽度（征地范围8米）。 1.2详细记录热煨弯管和冷弯弯管的部位和角度，并统计用量。 1.3放线中发现的隐蔽障碍物应在与管道交叉点两侧作出明显标志。 1.4及时填写测量放线成果记录，并向监理工程师报验。 2、施工作业带清障及施工便道修筑 2.1施工作业带清理、平整应遵循保护植被及配套设施。 2.2将施工作业带范围内的植被等地面障碍物清除干净，对沟、坎、坡等处进行适当的平整。 2.3地势平坦处根据管道施工作业带放线边界，用推土机配合人工进行扫线作业，清除作业带内的沟坎、土堤和植被等。 2.4施工便道包括施工作业带内的便道和连接施工作业带与现有运输道路之间的通道，施工便道应平坦，并且有足够的承压强度，应能保证施工机具设备的行驶安全。 2.5尽量不破坏原有地形地貌，施工完后，将施工的便道进行清除，按原貌恢复。 2.6拟修建的施工便道，应征得业主（监理）认可，方可实施。 交底人交底时间交底地点 接受交底人：
工程名称巴州阿洪口首站至博斯腾湖工业园输气管道 工程 交底时间年月日 施工单位河北建设集团安装工程有限公司交底部位管道安装 工序名称运布管和堆管 交底内容： 1、运布管： 1.1管子装卸使用专用吊具或吊管带，其吊具不得对管端造成损伤。吊具与钢管接触部分的弧度应与钢管弧度相同，装卸过程中要注意保护管口，不得使管口产生任何豁口与伤痕。 1.2运输时，使用尼龙带加倒链捆绑固定，在受力部位加垫5mm厚橡胶皮。 1.3管子两端必须垫沙袋，堆放高度不得超5层，底层距地面不得小于100mm；严禁撬、滚、滑动管子。 1.4卸管时应有专人逐根检查以下内容： ①管子防腐质量是否完好无损； ②按检查结果填写接收单； ③对防腐层有缺陷的管子予以挑出，并对缺陷部位做明显的标识； 2、管子堆放 2.1、设1个堆管场； 2.2、堆放点应平坦，管堆底垫牢固，防止管子滚动； 2.3、管堆周围清除所有杂草，以防野火烧管。 2.4、布管时采用土墩将管子支起300mm左右，土墩上层至少有100mm厚的松软土，严禁使用硬土块、石块、碎石土作管墩。 2.5、、布管时管道与管沟边线的净距应不小于1.0m 交底人交底时间交底地点 接受交底人：
安全技术交底
（4) 作业人员身体前部需要对火花和辐射做附加保护时，必须使用经久耐火的皮制或其他材质的围裙。 （5) 当现场噪声无法控制在规定的允许声级范围内时，必须采取保护装置(耳套、耳塞)或其他适用的保护方式。 （6) 在仰焊、切割等操作中，必要时必须佩戴皮制或其他耐火材质的套袖或披肩罩，也可在头罩下佩戴耐火质的防灼伤的斗篷。 （7) 防护用品必须干燥、完好，严禁使用潮湿和破损的防护用品；在潮湿地带作业时，作业人员必须站在铺有绝缘的垫物上，并穿绝缘胶鞋。 （8) 施焊中，利用送风手段无法将作业区域内的空气污染降至允许限值或这类控制手段无法实施时，必须使用呼吸保护装置，如长管面具、防毒面具和防护微粒口罩等。 （9) 作业人员观察电弧时必须使用带有滤光镜的头罩或手持面罩，或佩戴安全镜、护目镜，或其他合适的眼镜；登高焊接时应戴头盔式面罩和阻燃安全带；辅助人员应佩戴类似的眼保护装置。 （10) 焊工防护鞋应具有绝缘、抗热、阻燃、耐磨损和防滑性能；电焊工穿的防护橡胶鞋底应经耐规定电压试验，确认合格，鞋底不得有鞋钉；积水地面作业时，焊工应穿经耐规定电压试验，并确认合格的防水胶鞋。 （5) 氩弧焊接应符合下列要求： 1) 手工钨极氩弧焊接时，电源应采用直流正接。 2) 施焊现场应具有良好的自然通风，或配置能及时排除有毒、有害气体和烟尘的换气装置，保持作业点空气流通；施焊时作业人员应位于上风处，并应间歇轮流作业。 3) 施焊中，作业人员必须按规定穿戴防护用品；在容器内施焊时应戴送风式头盔、送风式口罩或防毒口罩等防护用品。 4) 钨极棒应放置封闭的铅盒内，专人保管不得乱放；打磨钨极棒时，必须戴防尘口罩和眼镜。接触钨极后，应及时洗手、漱口。 5) 使用交流钨极氩弧焊机，应采用高频稳弧措施，将焊枪和焊接导线用金属纺织线屏蔽，并采取预防高频电磁场危及双手的措施。 11. 电弧焊(切割)应符合下列要求： （1) 焊接预热件时，应采取防止辐射热的措施。 （2) 在木模板上施焊时，应在施焊部位下面垫隔热阻燃材料。 （3) 闭合开关时，作业人员必须戴干燥完好的手套，并不得面向开关。 （4) 严禁对承压状态的压力容器和管道、带电设备、承载结构的受力部位与装有易燃、易爆物品的容器进行焊接和切割。 （5) 在喷刷涂料的环境内施焊前，必须制定专项安全技术措施，并经专家论证，确认安全并形成文件后，方可进行；严禁在未采取措施的情况下施焊。 （6) 需施焊受压容器、密封容器、油桶、管道、沾有可燃气体和溶液的工件时，必须先按介质特性采取相应的方法消除其内压力、消除可燃气体和溶液、并冲洗有毒、有害、易燃物质，确认合格后，方可进行。 （7) 作业中，遇下列情况之一时，必须立即停机，切断电源：变换作业地点、移动焊机前；焊接中突然停电；更换电极或喷嘴前；施焊中，遇电焊机出现故障、响声异常、电缆线破损、漏电征兆、
共1页第1 页 单位工程名称昆明市空港经济区、深圳工业区、 呈贡新城净配水工程 交底时间2012-7-11 施工单位交底部位管线施工 工序名称B、C段工作内容 参加交底人员： B段工作内容：空港经济区南区自来水厂南水厂DN800加压管工程，工程范围是起点接至南水厂南侧围墙外5mDN1000留口，终点为空港南区二级泵站工程南侧围墙外2m，管径为DN800，单管敷设，全长2500米，其中DN800钢管长度为260米，DN800球墨铸铁管道长度为2240米。 C段工作内容：空港经济区南区自来水厂DN800机场专供管工程接至南水厂东南侧围墙外5mDN1000留口，终点为昆明新机场3号路口（穿越沾昆铁路10m止），管径为DN800，单管敷设，全长3100米，其中DN800钢管长度为260米，DN800球墨铸铁管道长度为2840米。 技术负责人交底人接受交底人
共 1 页第1 页 单位工程名称昆明市空港经济区、深圳工业区、 呈贡新城净配水工程 交底时间2012-7-11 施工单位中十冶项目部交底部位管线施工 工序名称管沟开挖与回填 参加交底人员： 交底内容： 管沟开挖与回填 1.管沟开挖根据测量放出的中心线进行，开挖采用机械开挖和人工开挖相结合，弃土堆放在没有布管一侧，堆土距沟边不得小于0.8m，管沟深度为1.5m，边坡比根据不同的土壤和破顶载荷情况可以为1:0.33～1：1.5。开挖管沟平整，中心偏移小于100mm，管沟深度偏差-200mm～+100mm。 2.沟槽中心线没侧的净宽不小于管道沟槽底部开挖宽度的一半。 3.槽底高程的允许偏差：开挖土方时应为±20mm;挖石方时应为+20mm,-200mm。 4.回填土前,应仔细检查,管子在沟内不得有悬空现象不得超过2m,应清除管沟内的积水及杂物.回填时,严禁用碎石或片石回填.从管子顶部以上200mm范围内应用细土回填,其余部分可用沟边原土回填,回填土应夯实,回填土的密实度不得低于的最大干密度的90％。 5、管道穿越砂石路采用破碎机，时间选在车辆通过较少的时间段，套管下沟之后，立即回填土，每500mm压实一次，以最快的时间用土戈壁对路面进行恢复（当天穿越当天完成）。 6、管道中有固定墩的地方，现场浇注固定墩，施工按规范进行，并做好混凝土养护工作，拆模后按图纸要求做好防腐后再回填。 7、标志桩制作严格按图纸要求进行预制，埋设时按图纸说明进行埋设。 技术负责人交底人接受交底人
室外管网施工技术交底 一、施工准备 1、作业条件 地下管道铺设必须在房心土回填夯实或挖到管底标高，沿管线铺设位置清理干净，管道穿墙处巳留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。 2、材料要求 (1)、室外给水管：管径大于等于DN80采用PE100（1.6MPa）给水管，其余采用PP-R塑料给水管，同质热熔连接。 (2)、室外排水部分管道采用采用HDPE双壁波纹管，环刚度SN8，橡胶圈承插密封连接 (3)、不得使用国家限制使用和淘汰落后的建材。 以上工程物资都应有产品质量合格证及相关检验报告。对于国家及北京市有规定的特定设备及材料，如消防、卫生、压力容器，应附有相应资质等级检验单位提供的检验报告；如安全阀、减压阀的调试报告，给水管道材料卫生检验报告，卫生器具环保检测报告，水表和热量表应经校准检定合格，有计量检定证书。 二、双壁波纹管连接施工技术 1、检查管材、管件及橡胶圈质量。当连接的管子需要切断时，需在插口倒角，并应划出插入度标线，然后进行连接。切断管材时，应保证断口平整。直管应插入承插口的底部。 2、将承口内的橡胶圈沟槽，插口端正工作面及橡胶圈清理干净，不得有土或其它杂物。 3、将橡胶圈正确安装在橡胶圈沟槽中，不得装反或扭曲。为了安装方便可用水浸湿胶圈。 4、用毛刷将润滑剂均匀地涂在承口处的橡胶圈和管子插口端外表面上，但不得将润滑剂涂到承口的橡胶圈沟槽内；润滑剂严禁使用黄油或其它油类。 5、对口插入将连接管道的插口对准承口，保持插入管端的平直，用手动葫芦或其它拉力机械将管一次插入至标线。若插入阻力过大，切勿强行插入，以防橡胶圈扭曲。 6、用塞尺顺承口间隙插入，沿管圆周检查橡胶圈的安装是否正确。 7、注意事项：承口装嵌橡胶圈的槽内不得涂上润滑剂，防止在接口时将橡胶圈推出。接口插管时应一次插到底，若插入阻力过大或发现插入管道反弹时，应退出检查橡胶圈是否正常。 四、排水管网施工方法 1、排水管道安装施工程序 验槽→下管→排管→平基→稳管→管座→接口→闭水试验 2、材料选择 雨污水排水管采用的是双壁波纹管，承接处用橡胶圈密封。 验槽：沟槽基底施工前必须经项目监理检查管道沟槽开挖面，作好验槽记录。 3、管道接口施工要点 （1）、密封用橡胶圈外观应平滑平整，不得有气孔、裂缝、卷褶、破损、重皮等
工程名称：图克化肥原水管线工 程（二标段）SH/T 3543-G111技术交底记录 单元名称：K0-K10 技术文件 焊接安全技术交底交底日期2015 年 10 月 29 日名称 主持人交底人 参加交底 人员签字 交底主要内容： 一. 工程概况： 本工程为图克化肥原水管线工程（二标段），施工部位K0-K10，管材为 DN1200 TPEP 防腐钢管，管道壁厚16mm，设计压力 3.5MPa 及输水管线范围内配套阀门井、排补气井、 排水阀门井等所有配套设施。 二、施工准备 : 1、所有施焊的焊工必须持有业主指定单位颁发的考试合格证书或上岗证书； 2、所有施焊的焊工必须持有国家劳动部门颁发的焊工考试合格证书； 熟悉适用的“图克输水管线工程管道工程焊接工艺规程”和“焊接作业指导书” ； 3、焊接设备启动前，焊工应亲自检查设备、指示仪表、电流调节器位置和电源极性。正 式焊接前，应在试板上进行焊接规范调试，必须用地线卡具引接地线，卡具触点应放在坡 口内，避免产生管壁表面电弧损伤。 4、当相对湿度≥ 90%时或管口上有雨水或露水影响焊接质量的因素时，应用喷灯烘烤对 管口进行烘烤至干后再除锈。
工程名称：图克化肥原水管线工 程（二标段）SH/T 3543-G111技术交底记录 单元名称：K0-K10 交底主要内容： 5、材料准备： 序号名称标准号型号品牌名称 1 焊条AWS E6010 FOX CELφ3.2mm纤维素型 伯乐 2AWS E7018 FOX CELφ4.0mm纤维素型 3焊丝E71T8Ni1φ 2.0mm霍伯特 6、设备准备： 序号名称型号备注 1发电机STC-50 三相交流同步发电机 2焊机D7-500N 3送丝机XG-90LN 三、施工工艺及要求 : 施工工艺：对口→根焊→热焊→填充→盖面 工艺要求： ⑴ 焊接引弧应在坡口内进行，严禁在坡口外的任何地方引弧，并注意起弧、收弧的 质量，收弧时应将弧坑填满，焊条起弧接头处要用砂轮打磨，形成圆滑过渡，以减少缺陷，并方便再次引弧焊接。开始根焊后，严禁强力矫正。 ⑵每条焊缝应连续一次焊完，相邻两层的焊条接头点不得重叠，应错开20-30mm，焊接地线应用一个夹具卡在防腐层上，再用探杆引到焊道上。 ⑶采用外对口器时，完成根焊道50%以上后撤离。 ⑷ 焊接过程中发现电弧偏吹、易粘条或焊条根部严重发红等不正常现象时，应立即 停止焊接，更换焊条及修磨后再施焊；层间温度不低于80℃。 ⑸施焊起点为 12 点方向，终点为 6 点方向，两侧同时且对称焊接。 （6）半自动焊根焊采用AWS E6010纤维素焊条下向焊接、填充、盖帽采用E71T8-Ni1或E71T8-Ni1 药芯焊丝。 记录人：审核人： 日期：年月日日期：年月日
一、施工前准备 1、技术准备 熟悉项目部下发施工图纸，掌握设计意图、管网布置形式、管网材料选择及施工工艺、沟槽开挖回填及附属构筑物的做法、施工安装注意事项及相关检验试验要求等全部图纸内容；了解图纸设计要求的施工需参照的图集规范，熟悉施工节点的详细做法；发现施工图有疑问、差错时，应及时提出意见和建议。 2、材料、机具准备 施工队自行采购的材料，必须是符合相关规范标准要求的合格产品，需经项目部质检员和监理检验合格后方可使用，按时按量入场；施工队自行提供的中、小型施工机具必须具有出厂合格证及检验报告单，设备性能应满足施工的要求，按时入场。 3、劳动力准备 施工队根据现场实际施工进度情况，配备满足施工需求的技术管理人员、各工种劳动力，施工人员应具备相应的资格。现场按三个作业面同时施工计划，需配备水暖技术负责人1名，水暖班组长3名，测量工3人、焊工15人、小工18人，实际人数以满足现场开展作业面的施工需求配备。 二、施工工艺 1、室外管网施工工艺流程 2、沟槽开挖 2.1施工前由施工队测量工根据图纸设计平面位置将沟槽开挖线放出，同时布设临时水
准点和管道轴线控制桩，临时水准点和管道轴线控制桩的位置应便于观测且必须牢固，并应采取保护措施，并应经常校核。 2.2管道沟槽应按图纸设计标高开挖，采用人工配合机械开挖，机械开挖至距离槽底20cm时，由人工清底至设计标高。机械施工时设专人指挥；工人不得在机械回转半径以内工作。 2.3开挖前必须做好降水排水。挖土应从上而下逐层挖掘，严禁掏空。沟槽必须设置人员上下的安全梯，严禁在坑壁上掏坑攀登上下。 2.4严禁超挖，如因施工不当或地基排水不良槽底土壤被扰动时，应将扰动部分全部清除，采用原土分层回填压实，其压实度不应低于原地的天然密实度。如因地质不均匀等设计以外的特殊情况，应及时向项目部报告。 2.5沟槽两侧不允许大型机械在周围来回走动、停放；沟槽两侧堆土高度不宜超过1.5m，且距槽口边缘不宜小于0.8m，以减少坑壁荷载，保持坑壁稳定。 2.6沟槽开挖时，必须有专人盯守巡视，发现非工作人员应劝阻其不准靠近沟槽；作业时，要随时注意检查土壁变化，发现裂纹或部分塌方，立即采取果断措施，将人员撤离、排除隐患，确保安全。 2.7沟槽开挖完成后，由测量工检测沟槽的线位是否偏移和开挖宽度是否满足施工要求，如有偏差，由人工进行修整。 3、砂垫层施工 3.1沟槽基底施工前必须经项目部和监理单位检查管道沟槽开挖面，验收合格后方可施工。 3.2管道基础采用砂垫层基础，厚度不小于150mm且不小于0.1(1+D)，D为钢管外径、单位为米，宽度与槽底同宽。 3.3基础应夯实紧密，表面平整。管道基础的接口部位应予留凹槽以便接口操作。接口完成后，随即有相同材料填筑密实。 4、管道倒运、下入沟槽 4.1使用机械进行管材倒运、吊装的过程中，必须采取有效保护措施，防止管材及外防腐层被破坏，可采用吊装布带或者垫棉被等措施，严禁机械或者钢丝绳的金属面直接接触管材。装卸时应轻装轻放，运输时应垫稳、绑牢，不得相互撞击。 4.2管道堆放宜选用平整、坚实的场地；堆放时必须垫稳，防止滚动。 4.3管道下入沟槽前，管节应逐根测量、编号。 4.4如采用起重机下管时，起重机架设的位置不得影响沟槽边坡的稳定。 4.5管道应在沟槽地基、管基质量检验合格后下入沟槽；下管前应先检查管道的内外防腐层，合格后方可下管。 4.6管道下入沟槽时，不得与槽壁支撑及槽下的管道相互碰撞；沟内运管不得扰动原状地基。 4.7合槽施工时，应先安装埋设较深的管道，当回填土高程与邻近管道基础高程相同时，再安装相邻的管道。 4.8管道下入沟槽后，应将管道的中心及高程逐节调整正确，并进行复测，合格后方可
暖卫设备及管道安装基本工艺技术交底 1、材料、设备要求 1、1 暖卫设备、钢材、管材、管件及附属制品等，在进场后使用前应认真检查，必须符合国家或部颁标准有关质量、技术要求，并有产品出厂合格证明。 1、2 各种连接管件不得有砂眼、裂纹、偏扣、乱扣、丝扣不全和角度不准等现象。 1、3 各种阀门的外观要规矩无损伤，阀体严密性好，阀杆不得弯曲，安装前应按设计要求或施工规范、规定进行严密性试验。 1、4 石棉橡胶垫、油麻、线麻、水泥、电、气焊条等质量都必须符合设计及规范要求。 2、主要机具 2、1 机具：套丝机、砂轮锯、煨弯机、砂轮机、电焊机、台钻、电锤、电动水压泵等。 2、2 工具：套丝板、圆丝板、管钳、链钳、活扳子、手锯、手锤、大锤、錾子、捻子、麻纤、螺丝板、压力案、台虎钳、克丝钳、改锥、气焊工具等。 2、3 量具：水平尺、钢卷尺、线坠、焊口检测器、卡尺、小线等。 3、作业条件
3、1 根据施工方案安排好适当的现场工作场地、工作棚、料具库，在管道层、地下室、地沟内操作时，要接通低压照明灯。 3、2 配合土建施工进度做好各项预留孔洞、管槽。稳栽各种型钢托、吊卡架及预埋套管，浇注楼板孔洞、堵抹墙洞工作应在土建装修工程开始前完成。 3、3 在各项预制加工项目进行前要根据安装测绘草图及材料计划，将需用材料、设备的规格型号、质量、数量确认合格并准备齐全，运到现场。 4、操作工艺工艺流程： 4、1 管道预制加工(1) 管道丝扣联接A 断管：根据现场测绘草图，在选好的管材上画线，按线断管。 →预留孔洞、埋件↓ 套管安装安装准备→→管道预制加工管道安装卡架安装↑ →防腐处理→ 水压试验→ 系统冲洗 ↓→填堵孔洞→ 调试→竣工验收→ 闭水试验→通水试验↑(a)用砂轮锯断管，应将管材放在砂轮锯卡钳上，对准画线卡牢，进行断管。断管时压手柄用力要均匀，不要用力过锰，断管后要将管口断面的管膜、毛剌清除干净。(b) 用手锯断管，应将管材固定在压力案的压力钳内，将锯条对准画线，双手推锯，锯条要保持与管的轴线垂直，推拉锯用力要均匀，锯口要锯到底，不许扭断或折断，以防管口断面变形。B 套丝：将断好的管材，按管径尺寸分次套制丝扣，一般以管径1550mm者套三次，70mm以上者套
施工技术交底记录 2017年 10 月 1 日 施管表5 工程名称 翔安高新技术产业基地市政道路 二期工程 分部工程 地基与基础（灌注桩） 分项工程 名称 机械冲孔桩 交底内容： 1、施工准备 1.1 主要机具：冲孔桩机、泥浆泵、交流电焊机、导管、测绳、全站仪、经纬仪、水准仪等。 1.2 作业条件： 1.2.1 场地地面障碍物处理完毕，施工用临时设施准备就绪。 1.2.2 根据施工图纸放样出桩位点，并经过复核。 2、施工工艺 2.1 工艺流程： 冲孔灌注桩施工流程 2.1.1场地准备：施工前对场地进行清理、平整，为冲孔作业提供工作平台，统一规划设置泥浆池、沉淀池，采用机械开挖，并做好浆池围护。 2.1.2测量放样：在施工技术人员的指导协助下，测量人员根据施工图纸精确放样出孔位，复查无误后方可进行安放桩机及埋设护筒。 平整场地 桩位放样 埋设护筒 钻机就位 钻进成孔 一次清孔 成孔检测 安放钢筋笼 安装导管 二次清孔测沉渣 护筒制作 测量控制网建立 平整度、垂直度检查 导管拼装、检查 泥浆循环 钢筋笼制作 浇筑混凝土 桩基移位
2.1.3 5 护筒埋设应符合下列要求： 1)在岸滩上的埋设深度：黏性土、粉土不得小于1m；砂性土不碍小于2m。 当表面土层松软时，护筒应埋入密实土层中0.5m 以下。 2)水中筑岛，护筒应埋入河床面以下1m 左右。 3)在水中平台上沉入护筒，可根据施工最高水位、流速，冲刷及地质条 件等因素确定沉入度，必要时应沉入不透水层。 4)护筒埋设允许偏差：顶面中心偏位宜为5cm。护筒斜度宜为1%。 2.1.4 泥浆池及泥浆制备：泥浆池的容积为钻孔容积的1.2～1.5倍，护壁泥浆可采用孔内自然造浆。在施工过程中及时加入粘土及泥浆处理剂。 2.1.5 冲击成孔 2.1.5.1 钻机就位前，铺设垫木，保证钻机平稳牢固。钻机支撑垫木不能压在孔口钢护筒上，防止护筒变形移位。 2.1.5.2调整钻机，使钻锥起吊滑轮缘，钻锥中心和桩孔中心三者在同一垂线上，稳定好钻机和扒杆揽风绳。吊钻的钢丝绳选用软性、无死弯、无断丝者，安全系数不小于12，与钻头的联结必须牢固。 2.1.5.3 开孔时，应低锤密击，如表土为淤泥细砂等软弱土层，可加粘土块夹小片石反复冲击造壁，孔内泥浆面应保持稳定。在各种不同的土层岩层中钻进时，可按照下表要求进行。 2.1.5.4冲击成孔施工要点 项目施工要点备注 在护筒脚下2m以内 小冲程1m左右，泥浆比重1.2～ 1.5，软弱层投入粘土块夹小片石。 土层不好时宜提高泥浆比重或加粘 土块。 粘土或粉质粘土层 中、小冲程1～2m，泵入清水或 稀泥浆，经常清除钻头上的泥块。 防粘钻，可投片石。 每钻进深度4～5m验孔一次，在更换钻头前或容易缩孔处均应验孔。 2.1.5.4本工程桩基桩长为10—24m,入中风化1.5m,当孔深已达到设计要求时，应立即由质检员通知现场监理及勘察单位代表到场验孔并量测孔深，孔深偏差保证在±10cm以内。沉渣厚度以第二次清孔后测定量为准,需不大于5cm 2.1.6 制安钢筋笼 2.1.6.1 钢筋笼制作：钢筋笼制作应符合设计图纸和《公路桥涵施工技术范(JTG/TF50-2011 》要求。钢筋笼制作允许偏差见下表： 项目允许偏差(mm) 主筋间距土20 箍筋间距或螺旋筋螺距土10 钢筋骨架尺寸 长土10 宽、高直径土5 保护层厚度土10 2.1.6.2钢筋笼安放：为保证钢筋笼起吊不变形采用两吊点起吊，第一吊点设在钢筋笼的上端，第二吊点设在钢筋笼的中点到三分之一点之间。入孔时，钢筋笼要对准孔位，吊直扶稳，缓慢下沉，

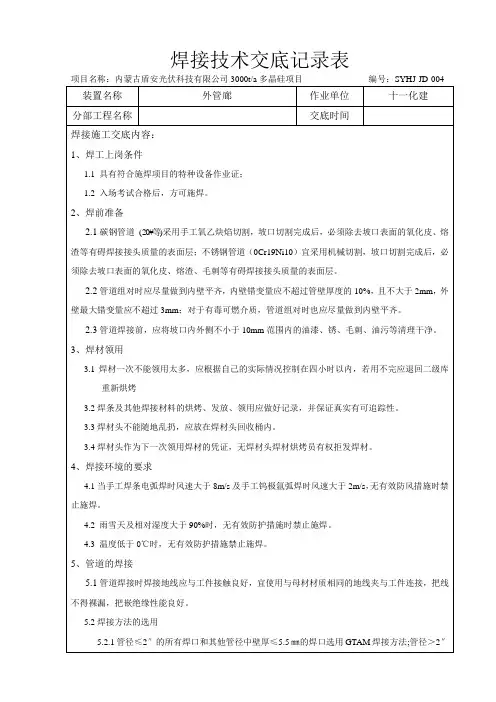

焊接技术交底记录表 项目名称：内蒙古盾安光伏科技有限公司3000t/a 多晶硅项目编号： SYHJ-JD-004 装置名称外管廊作业单位十一化建 分部工程名称交底时间 焊接施工交底内容： 1、焊工上岗条件 1.1 具有符合施焊项目的特种设备作业证； 1.2 入场考试合格后，方可施焊。 2、焊前准备 2.1 碳钢管道(20#等)采用手工氧乙炔焰切割，坡口切割完成后，必须除去坡口表面的氧化皮、熔 渣等有碍焊接接头质量的表面层；不锈钢管道（0Cr19Ni10 ）宜采用机械切割，坡口切割完成后，必 须除去坡口表面的氧化皮、熔渣、毛刺等有碍焊接接头质量的表面层。 2.2 管道组对时应尽量做到内壁平齐，内壁错变量应不超过管壁厚度的10%，且不大于2mm ，外壁最大错变量应不超过3mm；对于有毒可燃介质，管道组对时也应尽量做到内壁平齐。 2.3 管道焊接前，应将坡口内外侧不小于10mm 范围内的油漆、锈、毛刺、油污等清理干净。 3、焊材领用 3.1 焊材一次不能领用太多，应根据自己的实际情况控制在四小时以内，若用不完应退回二级库 重新烘烤 3.2 焊条及其他焊接材料的烘烤、发放、领用应做好记录，并保证真实有可追踪性。 3.3 焊材头不能随地乱扔，应放在焊材头回收桶内。 3.4 焊材头作为下一次领用焊材的凭证，无焊材头焊材烘烤员有权拒发焊材。 4、焊接环境的要求 4.1 当手工焊条电弧焊时风速大于8m/s 及手工钨极氩弧焊时风速大于2m/s，无有效防风措施时禁止施焊。 4.2 雨雪天及相对湿度大于90%时，无有效防护措施时禁止施焊。 4.3 温度低于0℃时，无有效防护措施禁止施焊。 5、管道的焊接 5.1 管道焊接时焊接地线应与工件接触良好，宜使用与母材材质相同的地线夹与工件连接，把线 不得裸漏，把嵌绝缘性能良好。 5.2 焊接方法的选用 5.2.1 管径≤ 2″的所有焊口和其他管径中壁厚≤ 5.5 ㎜的焊口选用GTAM 焊接方法 ;管径＞ 2″
