空冷器
空冷器是独立的一套设备，占地面积小，可以按用户要求放置室内或室外，与设备连接可以用软管也可以用钢管。水压可通过调节阀调整，由分水包上压力表显示，使用前将进高频设备的所有截门关闭，通过自身循环后，由分水包下排污阀将水排尽，确保设备使用中无杂物，从而不会造成堵塞。
空气冷却器是以环境空气作为冷却介质，横掠翅片管外，使管内高温工艺流体得到冷却或冷凝的设备，简称“空冷器”，也称“空气冷却式换热器”。空冷器也叫做翅片风机，常用它代替水冷式壳－管式换热器冷却介质。
随着感应加热设备使用的不断增多，因用户自身条件各不相同，对于设备的水冷系统往往却不够重视，许多用户未按规定使用蒸馏水，则使用普通井水或自来水，而在实际工作中水质对设备的水冷系统及元器件响很大，如使用空冷有以下诸多优点：
一、提高电子管使用寿命（高频设备）。普通水易结垢，需定期清洗，一旦结垢就已经影响到电子管的发射功率及寿命，严重时电子管阳极易被烧穿。
二、节省电能。（以100KW高频电子管设备为例）在直流高压作用下阳极水路对地耗电量为：普通水在8KW左右，蒸馏水则在70W左右。
三、降低电解腐蚀。阳极高压通过水阻对地形成直流电流。造成电子管水套进出口电解腐蚀，普通水的电解腐蚀速度是蒸馏水的一百倍以上。
空冷器的储水箱根据设备功率不同约为0.4～2.0m3，每吨纯水价格250元至300元之间。因为使用了闭合循环，所以蒸馏水消耗量极低，为使用蒸馏水创造了条件，同时如按一定比例加入我公司专门研制的防冻产品可彻底解决高频水路的冬季冻结难题。使用蒸馏水不仅提高了设备及元件寿命，而且减少维修费用，从而达到提高生产率，节电的目的。
四、空冷器通过空气和软化水间壁换热，把电炉感应器、可控硅、电子管等电气元件发出的热量排放于空气中。高导热性能的传热管，组合后形成很高的热流密度，所以该装置冷却效率很高。使用空气连续换热，将热量传到空气中，清除了积热，满足了感应加热系统温度的要求。
该冷却系统使用蒸馏水在空冷器和感应加热设备内闭路循环，水质干净，使被冷却的电气系统长期不结水垢，不被异物堵塞。冬季可在冷却水中加入防冻剂，杜绝了水路被冻坏的故障，减少了感应加热设备的故障发生，该冷却系统不需要水池和冷却塔。
五、本空冷器解决了常规水冷系统存在的许多问题：
1、无需水池、冷却塔，占地面积小。
2、纯净水循环，水质干净，不结水垢。
3、闭路循环，无杂物进入，不长青苔，管路不会堵塞。
4、体积小，整体性好，安装方便。
5、使用闭合循环，耗水量极少。
6、能避免夏季设备出现冷凝水造成的故障。
7、储水箱体积小，冬季可使用高频水路防冻液，避免高频系统结冰造成的
水路故障。
8、本设备在突然停电、停水情况下仍然能够继续冷却。
9、耗电量低。
六、本空冷器为密封式，闭合循环。设备出水经观察水箱后进入储水箱，由管道泵将软化水打入传热管组，强制风冷，冷却后进入分水包，分水包上设有与设备相对应的水管，再通过软管或硬管分别接到设备所需的进水口。
喷淋装置是为夏季最炎热的天气时准备的，它由喷淋泵、托水盘、喷淋管等组成独立的循环系统。在风机和传热管之间增设喷头，少量的水喷射至传热管的翅片表面上，使表面温度降至大气温度以下，从而满足换热温差的要求，喷射到传热管表面的水经过汽化可带走大量的热量，起到对散热能力的补充作用。
风机选用大风量、低噪音、小功率的轴流风机，循环泵选用管道泵，因此，在同等扬程和流量的情况下，常规水冷系统使用的离心泵的电机功率与空冷器使用的风机和循环泵功率之和基本相当。本空冷器设置了配电箱，可控制循环泵、风机、喷淋泵及数字温度显示仪，还能和设备互锁。
使用翅片管的原因：管内侧水的换热很强，对流换热系数大约5800 W/(m2℃)，而如果不加翅片，管外空气侧换热系数仅仅120 W/(m2℃)，总传热系数k就很
低（一定低于120：这是传热学中一个最基本的原理），加了翅片以后，k就可以一下子提高几倍，达到700（钢管），1100（复合管），这是增强换热最有效、最经济的途径
空冷器
用途
冷风机主要用于食品行业中的肉食、家禽、水产品、果蔬、蛋奶、冷饮制品的冷却加工和冷冻储藏，啤酒、白酒等各种酒类和各种饮料的冷却冷藏，另外还刻满足化工、制药行业、机械、电子、水电等行业工艺性冷却加工原料和场所的冷却需要。
盘管
高效冷风机的盘管材质有铝管铝片、钢管钢片两种。铝管铝片冷风机翅片与换热管采用胀接工艺，管片接触紧密，接触热阻小，传热效率高，防腐性能好。钢管钢片冷风机翅片与换热管采用整体热浸锌工艺，管片接触更紧密，接触热阻小，传热效率高，防腐能力强。翅片为整体波纹状多孔铝片或钢片。可采用定片距（8、10、12mm）和变片距（8/16、10/20、12/24mm）的翅片组合形式。翅片为深位延长套筒和定距片相组合的定位方式、定位准确。
盘管制成后经2.0MPa气压试验方可出厂。
风机
冷风机均选用冷风机专用轴流风机，具有效率高、噪音小、寿命长等特点，叶片采用压铸铝合金机翼型前掠式扭曲叶片，强度高，表面光洁卫生。使用温度-40℃~-50℃。
外壳
高效冷风机外壳有优质钢板喷漆或静电喷漆、不锈钢板、铝板四种可供选择。风机面板采用独特设计，刚性强，外型美观，防腐性能好，使用寿命长。
久泰能源内蒙古有限公司100万吨甲醇10万吨二甲醚项目 热电工程 50M W抽凝机组直接空冷系统 技术规范书 久泰能源内蒙古有限公司 2007年11月
本规范书适用于久泰能源内蒙古有限公司100万吨甲醇10万吨二甲醚项目热电工程汽轮机配套用直接空冷凝汽器系统及系统内附属设备的供货，它提出空冷系统的设计、性能及所属设备的功能、结构、制造、安装和试验等方面的技术要求，以及明确了设计和供货范围、设计接口等。本规范书仅限于招、投标阶段使用。 1 项目说明 1.1 项目名称：久泰能源内蒙古有限公司100万吨甲醇10万吨二甲醚项目热电工程 1.2 业主名称：久泰能源内蒙古有限公司 1.3 工程概况 本项目装机规模为：3×240t/h高温高压循环流化床锅炉+1×50MW抽汽凝汽式汽轮发电机组。 汽轮机由南京汽轮电机（集团）有限责任公司提供。 交货地点为内蒙古自治区鄂尔多斯市准格尔旗大路工业园区该项目施工现场。 2 技术要求 2.1 总体要求 2.1.1空冷器系统应由卖方保证整体性能，保证所提供的空冷器系统技术性能和经济指标处于国内先进水平，保证系统应持续、安全、高效地运行不低于30 年。 2.1.2 卖方所提供的设备，应是全新、高性能、安全、运行经济、功能完整的空冷器系统，所有设备应无外部变形、振动或腐蚀。 2.1.3卖方负责系统的成套设计，设计时必须考虑空冷器系统的占地面积、重量和连接管道的阻力降，以减少支撑结构的负担和保证汽轮机的正常运行。 2.1.4 卖方应负责供货范围内设备的设计、制造、供货、服务、安装指导、调试和性能测试。 2.1.5 本技术规范为空冷器系统的最低要求，并未规定所有的技术要求和使用标准，在不降低协议提出的安全度与可靠性的条件下，不限制新技术的使用。 2.1.6 本技术规范中所提供的设备，应遵循所有相关规范和标准，以及安装现场所在地的法律和条例，包括卫生、安全和环保（H.S.E）。卖方应保证遵守。 2.1.7 空冷器系统应满足本技术规范的文字说明、工作范围及附图陈述的所有要求，如果发生矛盾，以较高的要求为准并需由买方确认。 2.2 具体要求 2.2.1空冷器系统安装地点位于寒冷地区，户外运行，结构件最低温度为-36.3℃。其钢结构及连接件、支吊架部件等，应防止冷淬事故发生，散热管翅片、风机叶片以及风筒的材质应适应当地极端最低温度-36.3℃环境，应达到C级低温标准并通过-5摄氏度的低温冲击试验，能在当地环境下长期稳定的运行，保证在冬季极端最低气温和最小负荷的运行条
空冷式换热器安装施工要求 Installation of air-cooled heat exchanger construction requirements 中国化学工程第十一建设有限公司储可春 所谓空冷器它是将空气当成冷却媒介，是一种热交换设备，被大量应用于石化及炼油等领域之中，空冷器的安装质量，是确保其运行稳定的关键因素。 Abstract: Air cooler is a heat exchange equipment which uses air as the cooling medium. It is widely used in the petrochemical, oil r efining, and other areas. The installation quality of air cooler is the key factor to ensure its stable operation. 关键词：空冷器安装偏差质量 Keywords：Air cooler installation deviation quality 一、安装前的准备 1、施工前，安装人员要熟悉图纸及有关技术说明。 2、做好工机具的准备工作，如：吊车、吊具、倒链、电焊机等。机具应确保其性能良好； 计量器具、水平仪器、角尺等应校验合格并在有效期内。 3、现场配备必要的防护用具及劳保用品，如安全带、安全绳等。 4、按照发货清单，检查设备的零部件是否完整、齐全，是否用损坏和变形，如有损坏和 变形，需及时修理或校正；如有缺失或不足，及时联系厂家解决。 5、必须将零件上的尘土、油污等清除干净后方可安装； 6、按照施工图纸及设计要求进行空冷器基础的验收工作。立柱基础螺栓的相对距离和安 装的高度按下述要求检查：（3） a）立柱基础中心距a与图样名义尺寸的允许偏差为±3mm； b）固定螺栓中心距b与图样名义尺寸的允许偏差为±3mm； c）立柱基础中心线的对角线c与图样名义尺寸的允许偏差为±3mm； d）立柱基础的标高d与图样名义尺寸的允许偏差为±3mm；
1、工程概述 宝氮集团10万吨/年甲醇制芳烃工程合成油装置共有空冷器两台(C40211、C40212)，分布在402A管廊和402B1#钢平台上。C40211共6片，合计重量110.63t，其中单片管束重量为6.55t；C40212共2片，合计重量28.6t，其中单片管束重量为8.45t。C40211空冷器及构架安装于管廊框架顶部13m标高上，C40212空冷器及构架安装于1#钢平台顶部11m 标高上。为安全、高效、高质量的完成空冷器安装施工任务，特编制此施工方案。 2、编制依据 2.1重庆天瑞制造厂家所带随机资料及安装指导说明书 2.2石油化工设备安装工程质量检验评定标准 SH3514-2001 2.3中低压化工设备施工及验收规范 HGJ209-83 2.4空冷式换热器 GB/T15386-94 2.5钢结构工程施工及验收规范 GB50205-2001 3、管理组织机构
a.项目经理负责进度、质量、安全、技术全面工作，对整个项目工作负全责。 b.项目总工负责组织施工方案及施工作业指导书的编审，和重要施工方案的编制、交底；组织工地内部的工序交接，并负责组织二级质量验收工作。 c.技术部在项目经理的直接领导下,对项目的技术管理、质量管理、信息管理工作全面负责。负责组织向施工负责人进行书面施工技术交底。指导、检查技术人员的日常工作。复核特殊过程、关键工序的施工技术交底。检查、指导现场施工人员对施工技术交底的执行落实情况，及时纠正现场的违规操作编制施工过程中的重大施工方案，并按规定及时向上级技术管理部门报审。 d.质安部负责对工程质量进行监督检查，负责工地的二级质量验收工作，配合质检部门及监理公司进行三级验收工作。 e. 设材部负责所领取的材料符合设计要求，无质量保证书或合格证者不给予领用。施工工机具，无合格证的工器具及到期未经检验的计量器 具，不得进行发放。

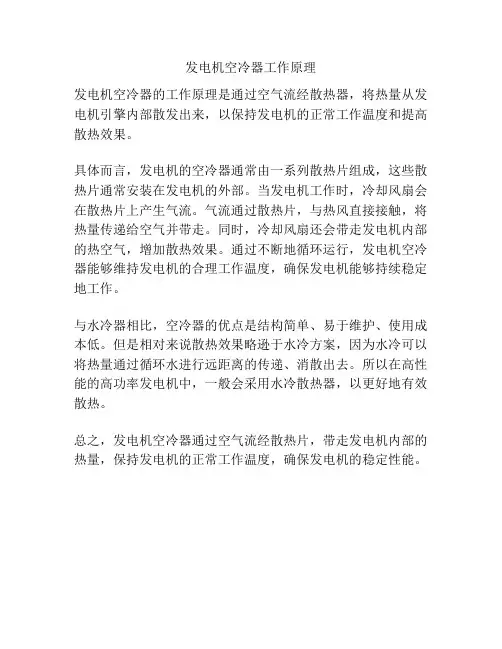

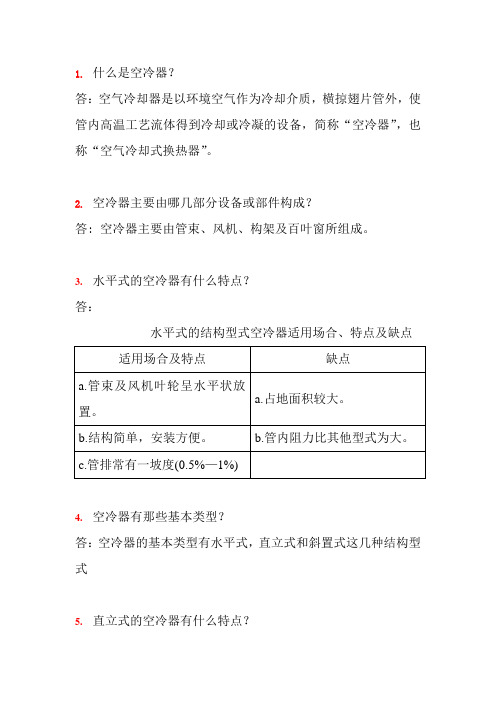

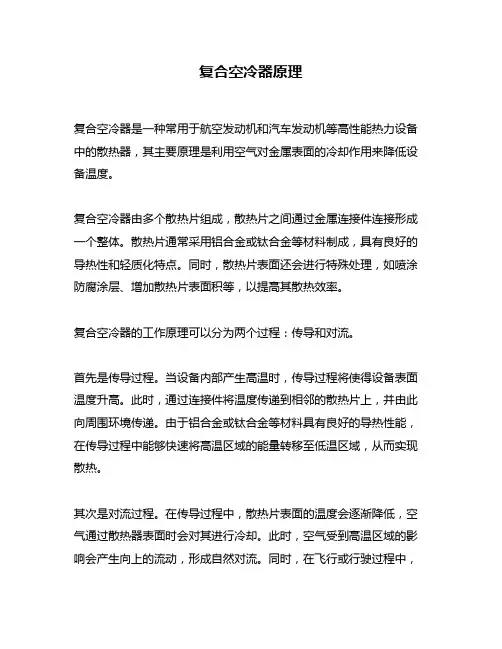

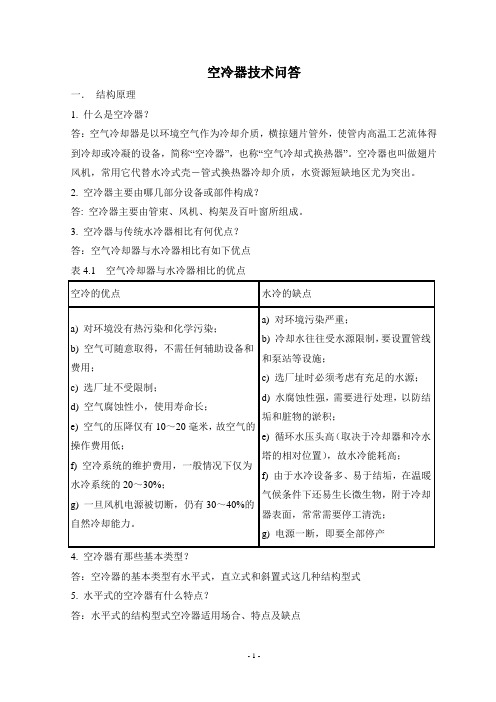

一、空冷器基础知识 1.什么是空冷器？ 答：空气冷却器是以环境空气作为冷却介质，横掠翅片管外，使管内高温工艺流体得到冷却或冷凝的设备，简称“空冷器”，也称“空气冷却式换热器”。空冷器也叫做翅片风机，常用它代替水冷式壳－管式换热器冷却介质，水资源短缺地区尤为突出。 2.空冷器主要由哪几部分设备或部件构成？ 答: 空冷器主要由管束、风机、构架及百叶窗所组成。 3.空冷器如何分类？ 答：以空冷器冷却方式分类，可分为：干式空冷器，湿式空冷器，干－湿联合空冷器，两侧喷淋联合空冷器；以空冷器管束布置型式分类，可分为：水平式空冷器，斜顶式空冷器，立式空冷器，圆环式空冷器；以空冷器通风方式分类，可分为：自然通风式空冷器、鼓风式空冷器、引风式空冷器。 4.空冷器翅片管有那些型式？ 答：空冷器翅片管有L型翅片管，LL型翅片管，G型（镶嵌式）翅片管，KL 滚花型翅片管，DR型双金属轧制翅片管，TC型椭圆管套矩形片翅片管，T60型板翅片翅片管等结构形式。 5.空冷器管箱有哪些型式？ 答：空冷器管箱有丝堵型管箱，可卸盖板管箱，集合管式管箱，可卸帽盖板管箱，全焊接圆帽管箱，整体锻造管箱等结构形式。 6.空冷器的风机有哪些基本型式？ 答: 引风式风机的优点有：1.气流分布均匀，2.噪音较小，3.管束下部空间可以利用，缺点有：1.风机安装在管束的上部，受管束高温的影响，不利于维护风机。2.经管束后进入风机的空气温度较高，故引风式比鼓风式消耗功率约大10%。3.管束需从下部检修，操作不方便。 8.鼓风式风机有哪些优缺点？ 答: 鼓风式风机的优点有：1.易于产生湍流，对传热有利。2.操作费用较低。3.可以从上部检修管束，操作方便。缺点有：1.气流分布不均匀。2. 管束上部敞开容易受日光和雨水的影响。 二、设计
