一、是非题3、不管m(t)是什么信号，在m(t)cosωct的频谱中都没有离散谱fc.（错）4、在数字通信中，若无码间串扰，则误码率为0。

（错）6、单极性数字信号的连0码时间越长，要求位同步器的同步保持时间也越长。

（对）7、只要无误码，则PCM接收机输出模拟信号中就无噪声（错）‘8、数字基带系统的频带利用率不可能大于2bit/(s.Hz)(错)9、在频带利用率方面QPSK通信系统优于2PSK通信系统（错）二、填空题4、在2ASK、2FSK、2PSK、2DPSK通信系统中，可靠性最好的是（2PSK），有效性最好的是（2ASK、2PSK，2DPSK）5、均匀量化器的量化信噪比与编码位数的关系是（编码位数增加1位，量化信噪比增大6dB），非均匀量化器可以提高（小）信号的量化信噪比。

(式9.4.10)信号量噪比：（S/N）dB=20lg M=20lg2N (N为编码位数)编码位数增加一位，（S/N）dB=20lg M=20lg2（N+1）-20lg2N=20lg2=6dB7、若信息速率为Wbit/s,则2PSK、4PSK信号的谱零点带宽分别为（）和（）HzPSK信号为双极性不归零码，对基带信号R B=1/Ts=fs=R b/log2M, B=fs= R b/log2M对调制信号：带宽为B调=2B=2 R b/log2M=2W/ log2M对2PSK：M=2，带宽为：2W对4PSK，M=4，：带宽为：2W/ log2M =2W/2=W8、设基带系统使用了五抽头的预置式自动均衡器，则此系统冲激响应的抽样值等于0的个数最少为（4），不等于0的个数最少为（1）8、通过眼图，可以观察到（码间串扰）和（噪声）的大小10、当无信号时，加性噪声是否存在？（存在），乘性噪声是否还存在？（不存在）12、设信息速率为1.2kbit/s，则2ASK信号和4DPSK信号的频谱过零点带宽分别为（）和（）。

PSK信号为双极性不归零码，对基带信号R B=1/Ts=fs=R b/log2M, B=fs= R b/log2M对调制信号：带宽为B调=2B=2 R b/log2M=2W/ log2M对2PSK：带宽为：2W对4PSK：带宽为：2W/ log2M =2W/2=W13、广义平稳随机过程的两个特点分别是（数学期望、方差与时间无关）和（自相关函数只与时间间隔有关）。

误码率和误比特率的关系
1、误比特率（BER：Bit Error Ratio）：
在一定时间内收到的数字信号中发生差错的比特数与同一时间
所收到的数字信号的总比特数之比，就叫做“比特误码率”，也可
以叫做“误比特率”。
比特误码率（BER：Bit Error Ratio）是衡量数据在规定时间内
数据传输精确性的指标。
2、误码率（SER：symbol error rate）：
误码率=传输中的误码/所传输的总码数*100%。
两者关系：误码率即SER，表示为Pe。比特和码元之间本身就
是有区别的。比特是信息量多少的量度，而码元是编码符号。
每个码元携带信息量的多少是和码元采用的进制有关的，在二
进制中，每个码元携带的信息量是1bit，若用四进制，则为2bit，
关系式为：信息量（每码元）=log2N，其中，N是进制数。
误码率是错误码元个数的比例，误比特率也可说误信率，是错
误比特的比率。一个码元的信息量不一定是一比特，所以两者并不
一定相等。误比特率=误码率/（log2M）。

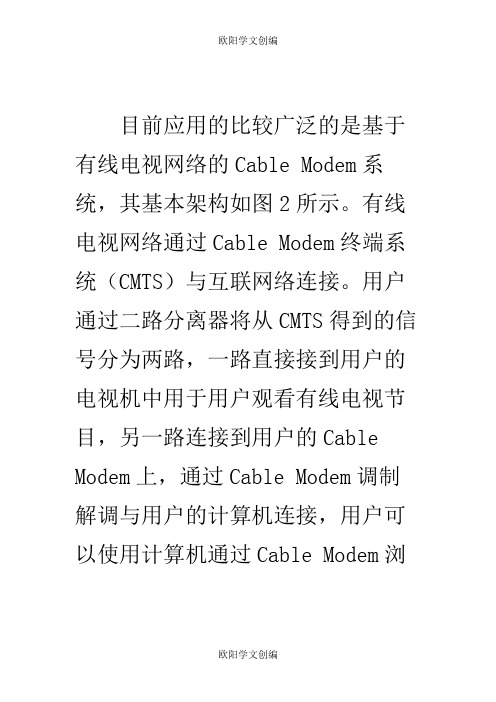

目前应用的比较广泛的是基于有线电视网络的Cable Modem系统，其基本架构如图2所示。

有线电视网络通过Cable Modem终端系统（CMTS）与互联网络连接。

用户通过二路分离器将从CMTS得到的信号分为两路，一路直接接到用户的电视机中用于用户观看有线电视节目，另一路连接到用户的Cable Modem上，通过Cable Modem调制解调与用户的计算机连接，用户可以使用计算机通过Cable Modem浏览互联网络。

在这种工作模式下，Cable Modem通过正交调幅（QAM）的方式调制解调信号，通过有线电视同轴电缆上和下载数据。

这种技术实际上是从有线电视同轴电缆的模拟信号带宽中分离出6MHz作为载频建立下行通道。

根据采用的调制方式的不同以不同的速度传输数据。

Cable Modem一般采用的是64QAM和256QAM两种调制方式，其特性如表1。

同样，为了抑制上行的噪声积累，一般采用16QAM 或者QPSK 调制方式。

其特性如表2所示：由此可以看出这种工作模式其本质就是利用现有的有线网络带宽来传递互联网络数据。

在这种模式下工作时，Cable Modem 终端系统（CMTS ）在整个系统中起到非常重要的作用，它不但是Cable Modem 的控制中心，而且它还是有线电视网络与互联网络的接口部分。

用户通过CMTS与互连网络交换数据。

CMTS结构如图3所示。

它其实与一般的互联网接入方案没有太大的区别，系统包括路由器、以太网交换机、用户账号管理服务器、数据缓存服务器。

但与一般的互联网接入方案不同的是，它增加了Cable modem控制服务器和将与互联网络交互的数据转为RF信号并嵌入有线电视信号的部分。

这种工作方式所带来的好处是显而易见的，有线电视用户不用铺设新的数据通道，利用现有的有线电视线路，即可以与互连网络交互数据。

并且根据表1所示，用户使用时的数据下载速率和现有的DSL、LAN等宽带接入方案不相上下。

1、误码率Pe‎：SER，是衡量数据‎在规定时间‎内数据传输‎精确性的指‎标。

误码率=传输中的误‎码所传输的‎总误码∗100%如果有误码‎就有误码率‎。

另外，也有将误码‎率定义为用‎来衡量误码‎出现的频率‎。

误码的产生‎是由于在信‎号的传输中‎，衰变改变了‎信号的电压‎，致使信号在‎传输中遭到‎破坏产生误‎码。

噪音、交流电或闪‎电造成的脉‎冲、传输设备故‎障以及其他‎因素都会导‎致误码。

在数据通信‎中，如果发送的‎信号是“1”，而接收到的‎信号却是“0”，这就是“误码”，也就是发生‎了一个差错‎。

在一定时间‎内收到的数‎字信号中发‎生差错的比‎特率与同一‎时间所收到‎的数字信号‎的总比特数‎之比，就叫做“误码率”，也可叫做“误比特率”。

误码率是最‎常用的数据‎通信传输质‎量指标。

它表示数字‎系统传输质‎量“在多少位数‎据中出现一‎位差错”。

2、误比特率P‎b：BER.误比特率=传输中的错‎误比特数所‎传输的总比‎特数∗100%3、Disti‎n ctio‎n betwe‎e n P e and P b比特和码元之间‎本身就是有‎区别的。

比特是信息‎量多少的量‎度，而码元是编‎码符号，每个码元携‎带信息量的‎多少是和码‎元采用的进‎制有关的，在二进制中‎，每个码元携‎带的信息量‎是1bit‎，若用四进制‎，则为2bi‎t, 关系式为:信息量（每码元）=log2N‎其中，N是进制数‎。

误码率是错‎误码元个数‎的比例，误比特率也‎可说误信率‎，是错误比特的比率。

一个码元的‎信息量不一‎定是一比特‎，所以两者并‎不一定相等‎。

在二进制码中，一个码元就‎是一比特，两者相等。

如果是其他‎进制的码元‎，比如M进制‎，则一个码元‎的包含lbM比特的信息‎。

因此当一个‎码元只有一‎比特的错误‎时，误比特率=误码率/lbM. 有些测量技‎术以预测误‎码率数量的‎统计分析为‎基础，这种使用普‎通统计分配‎法的统计分‎析可以达到‎一定的准确‎性。

调制方式在快变瑞利信道协作通信的性能分析所明璇;张曙【摘要】以误码率作为性能指标,讨论了快变瑞利信道下,4种调制方式与信道变化率、编码长度及信噪比的关系,经过推导总结为公式.研究采用单中继放大前传(amplify-and-forward, AF)协作分集对系统性能的影响.最后讨论了信道变化率与终端移动速度、载波频率的关系.仿真结果表明,相干调制适用于信道变化较慢的情况,而非相干FSK调制是快变信道下最优方式.各种调制方案引入协作分集后,性能都有较大提升.【期刊名称】《应用科技》【年(卷),期】2011(038)001【总页数】5页(P14-17,38)【关键词】调制方式;协作通信;误码率;时变瑞利衰落信道【作者】所明璇;张曙【作者单位】哈尔滨工程大学,信息与通信工程学院,黑龙江,哈尔滨,150001;哈尔滨工程大学,信息与通信工程学院,黑龙江,哈尔滨,150001【正文语种】中文【中图分类】TN925无线通信中，信号在信道中受到的衰落效应是影响信道容量和数据传输速率的关键因素之一［1－2］.Sendonaris 等人 1998 年提出协作分集（cooperativediversity），以对抗衰落.基本思想是在系统中每个移动终端都有一个或多个协作伙伴，终端向基站发送信息的同时，将信息发送给协作伙伴，再由协作伙伴向基站发送消息，这样使得单天线的移动终端实现空间分集，获取一定的空间分集增益.研究表明在衰落环境下，协作分集可以扩大系统容量，提高网络服务质量，改善系统性能.文中比较了快衰落瑞利信道下不同调制方式对接收机性能的影响，研究协作分集对系统性能的改善.最后利用Jakes模型讨论了信道变化率和载波频率、码元速率和终端移动速度之间的关系.1 系统模型1.1 单天线链路模式考虑在时间选择性衰落、频率非选择性衰落瑞利信道下，单发射天线—单接收天线组成的通信链路.输入—输出关系为式中:nk是复加性高斯白噪声，功率谱密度为No.hk可由一阶自回归AR模型建模式中:ωk是密度为CN（0，σ2h）的独立同分布随机变量，表示信道的变化部分.a是相关参数，有a∈{0，1}.从式（2）可以看出，a的值越小，信道的变化率就越大.当a=0时，信道变为独立同分布;当a=1时，信道变为准静态衰落信道.根据模型，a＞0.999 9为慢衰落;0.99＜a＜0.999 9为中尺度衰落;a＜0.999为快变信道.1.2 协作模式单中继协作通信原理图如图1所示.图1 单中继协作通信原理图根据中继节点处理信号方式不同，可以将协作分集模式分为放大前传（AF）模式、译码前传（DF）模式和编码（CC）模式.这里研究放大前传模式.在AF模式中，每个中继收到源节点处传来的带有噪声的信号，仅简单地将模拟信号放大并重新传输到目的节点.目的节点将源节点直接发射信号与中继发射信号进行合并，得到发送信息.2 瑞利信道非协作通信各调制方式性能比较2.1 相干 BPSK检测方案为逐个符号检测，对第k个接收信号，判决变量通过均衡接收到的信号与噪声估计h0的相位得到，表达式是（h*0/|h0|）·yk.经过推导得到，此判决第k个符号位置的平均有效信噪比为相干BPSK系统，第k个符号平均误码率为经过化简，得到相干BPSK系统平均误码率为由式（5）可知，平均误码率不仅依赖于信道特性a及信噪比，同时依赖于码字长度N.2.2 相干 FSK相干FSK，第k个符号位置的平均误码率为经推导，可得相干FSK误码率公式当信噪比很大，Es/（Es+N0）≈1，由信道估计的限制产生地板效应.代入式（5）、（7），得到BPSK，与相干FSK在较高信噪比时误码率一致，为低信噪比时，相干FSK性能略差.需要注意的是式（6），只有当相干FSK每个正交子信道带宽等于BPSK整个带宽的时候才有效，即相干FSK系统带宽是BPSK系统带宽的2倍.综上所述，相干FSK整体上误码率比BPSK差，存在2条正交信道导致带宽的扩展，且在接收机处需要准确的信道估计;因此，相干FSK并不经常使用.2.3 非相干FSK非相干FSK（NCFSK）调制经常用于功率受限系统，例如卫星通信等.高斯信道下误码率peG与衰落信道下误码率pe之间存在如下关系式中:peG依赖于信号的调制方式，fγ（γ）是瞬时信噪比的概率密度函数，取决于衰落信道的类型.即衰落信道误码率受到信号的调制方式和信道衰落类型同时的作用.将高斯信道NCFSK误码率和瑞利信道信噪比的概率密度函数代入式（9），得到瑞利信道NCFSK误码率公式从式（10）知道，非相干FSK误码率与信道特性a及码字长度无关，只与系统的信噪比有关.2.4 DPSKDPSK在无线通信中有广泛的应用，可以消除衰落信道中普遍存在的载波相位恢复问题;然而，当信道变化率加快时，相邻符号周期上信道特性不再为常数，因此DPSK在快变信道中也存在地板效应.这里采用常规的差分检测方式，判决准则为y*k·yk+1.经过推导得到，系统平均信噪比为将高斯信道下DPSK误码率代入式（9）并化简，得到瑞利信道下的DPSK误码率公式将式（11）带入式（12），整理得到3 各种调制协作模式性能比较源节点用0，中继节点用1，目的节点用2表示.假设 i节点到 j节点的信噪比为γi，j，距离为 di，j.将源节点到目的节点距离 d0，2归一化，即 d0，2=1.非协作系统中，设发射机发射功率为Es.在协作系统中，设定每个发射机功率都均等分配，即源节点和中继节点发射机的功率为E0=E1=0.5·Es.对于放大前传（AF）协作分集，根据文献［3］，中继节点增益系数A为忽略中继节点噪声，则中继增益为由文献［4］可知，所以有式中是没有协作分集时平均信噪比.设模型的总信噪比为γ，协作分集支路的信噪比为γ1.由文献［5－7］可知利用式（16）～（18），可得到瑞利信道下协作分集系统整体信噪比γ将协作分集系统总信噪比γ代入瑞利信道下各种调制方式非协作模式误码率公式，即可得到瑞利信道下的协作模式误码率.4 仿真4.1 瑞利信道各调制性能图2 各调制方式非协作模式误码率的比较图2给出各种调制方式信噪比-误码率曲线，可以看到低信噪比时，相干BPSK性能最佳，相干FSK性能略差，而DPSK和非相干FSK调制性能趋于一致;随着信噪比的提高，相干调制优势逐渐缩小，出现地板效应.非相干调制误码率随着信噪比的增加而减小.高信噪比时，DPSK也逐步出现地板效应.高信噪比下最优的调制方式是非相干FSK，性能整体随信噪比呈线性衰减的趋势.需要注意的是，相干调制的性能与编码长度有关，如果能缩小编码长度，其性能可以得到一定的提升，但各种调制间整体的性能趋势不会改变.4.2 协作通信各调制性能以相干BPSK和非相干FSK为例，研究协作通信性能.其中协作通信系统的中继节点处于源节点和目的节点的中间位置.图3中，低信噪比时，BPSK系统非协作模式与协作模式所需信噪比大概相差6～7 dB.随信噪比增加，协作模式性能优势逐渐消失，两者误码率趋于一致，出现地板效应.图3 BPSK非协作与协作通信性能比较图4中，随着信噪比的增加，非相干FSK误码率接近线性递减.对于相同的误码率，协作模式所需信噪比总比非协作模式低7 dB左右.图4 NCFSK非协作与协作通信性能比较4.3 信道变化对各调制方式性能影响为减小编码长度对性能的影响，取值应较小，为此取10个码字一组，以快衰落瑞利信道信噪比为10 dB条件为例，研究信道变化对协作系统的影响.图5为仿真图. 图5 各调制方式随信道变化的误码率改变从图5可以看出，慢变信道下BPSK性能最优，随着信道变化率的加快（a值减小），相干体制和差分体制的性能都降低，但差分性能优越于相干调制.快变信道下非相干FSK调制最优.据文献［4］，多普勒频率与信道变化率a之间的关系可由Jakes的自相关模型近似得到这里a=J0（x）是第一类零阶贝塞尔函数，Rs是码元速率，fd是多普勒频率，且fd=f×v/C.其中f为数据频率，v为终端移动速度，C为电磁波传播速度，C=3×108 m/s.一般来说，实际的码元传输速率Rs=5 Kbit/s.对式（20）整理得第一类零阶贝塞尔函数为衰减的正弦曲线，从式（21）可知，当传输速率减小、载波频率或移动速度增加，a的值将减小，信道变化率加大.对于无人驾驶飞机的有中继通信而言，其运动速度为 300～600 km/h，传输信号的频率为2～5 GHz.移动速度大，信号载频高，而传输速率又比较低，因此应采用非相干FSK协作调制.5 结束语快变瑞利信道下，低信噪比时相干FSK调制性能最优;但随着信噪比增高，相干调制出现地板效应，而非相干体制误码率接近线性减小.引入协作分集概念，仿真得知采用协作分集后，各种调制系统性能都有很大的提升.相干调制对于信道变化敏感，慢变信道下相干调制性能优越.差分调制对于信道变化的适应性较强，快变信道下，误码率也远远低于相干调制.NCFSK调制误码率与信道变化无关，因此在快变信道下是最优调制方案.参考文献:［1］张曙，田园.衰落信道数字通信基础［M］.哈尔滨:哈尔滨工程大学出版社，2010.［2］SIMON M K，ALOUINIM S.Digital communication over fading channels［M］.2nd ed.Hoboken，NJ:Wiley，2005.［3］GOMADAM K S，JAFAR SA.Modulation and detection for simple receivers in rapidly time-varying channels［J］.IEEE Transactions on Communications，2007，55（3）:529 －538.［4］CHEN D，LANEMAN JN.Modulation and demodulation for cooperative diversity in wireless systems［J］.IEEE Transactions on Wireless Communications，2006，5（7）:1785 －1794.［5］ANGHEL P A，KAVEH M.Exact symbol error probability of a cooperative network in a Rayleigh fading environment［J］.IEEE Transactions on Wireless Communications，2004，3（5）:1416－1421. ［6］LANEMAN JN，WORNELL GW.Cooperative diversity in wireless networks:efficient protocols and outage behavior［J］.IEEE Transactions on Information Theory，2004，50（12）:3062－3080.［7］NOSRATINIA A，HUNTER T E，HEDAYAT A.Cooperative Communication in Wireless Networks［J］.IEEE Communications Magazine，2004，10:74－80.。
