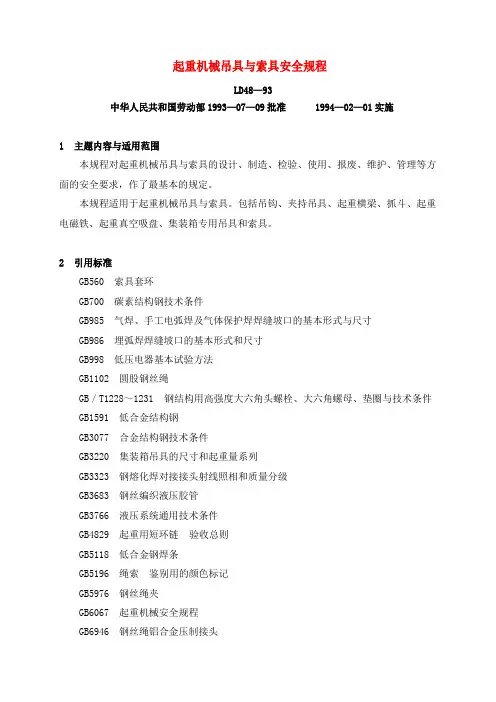

起重机械吊具与索具安全规程
LD48—93
中华人民共和国劳动部1993—07—09批准1994—02—01实行
1 主题内容与合用范畴
本规程对起重机械吊具与索具设计、制造、检查、使用、报废、维护、管理等方面安全规定，作了最基本规定。
本规程合用于起重机械吊具与索具。涉及吊钩、夹持吊具、起重横梁、抓斗、起重电磁铁、起重真空吸盘、集装箱专用吊具和索具。
2 引用原则
GB560 索具套环
GB700 碳素构造钢技术条件
GB985 气焊、手工电弧焊及气体保护焊焊缝坡口基本形式与尺寸
GB986 埋弧焊焊缝坡口基本形式和尺寸
GB998 低压电器基本实验办法
GB1102 圆股钢丝绳
GB／T1228～1231 钢构造用高强度大六角头螺栓、大六角螺母、垫圈与技术条件GB1591 低合金构造钢
GB3077 合金构造钢技术条件
GB3220 集装箱吊具尺寸和起重量系列
GB3323 钢熔化焊对接接头射线照相和质量分级
GB3683 钢丝编织液压胶管
GB3766 液压系统通用技术条件
GB4829 起重用短环链验收总则
GB5118 低合金钢焊条
GB5196 绳索鉴别用颜色标记
GB5976 钢丝绳夹
GB6067 起重机械安全规程
GB6946 钢丝绳铝合金压制接头
GB7659 焊接构造用碳素钢铸件
GB8358 钢丝绳破断拉伸实验办法
GB8834 绳索关于物理和机械性能测定
GB8918 优质钢丝绳
GB10051．1 起重吊钩机械性能、起重量、应力及材料
GB10051．2 起重吊钩直柄吊钩技术条件
GB10051．3 起重吊钩直柄吊钩使用检查
GB10051．4 起重吊钩直柄单钩毛坯件
GB10051．5 起重吊钩直柄单钩
GB10290 集装箱在铁路上装卸和栓固
GB10854 钢构造焊缝外形尺寸
GB11345 钢焊缝手工超声波探伤办法和探伤成果分级
GB11352 普通工程用锻造碳钢件
GB12420 5D型集装箱吊具技术条件
GBJ65 工业与民用电力装置接地设计规范
3 术语
3．1 额定起重量：吊具在普通使用条件下，垂直悬挂时容许承受物品最大质量。
3．2 极限工作载荷：单肢吊索在普通使用条件下，垂直悬挂时，容许承受物品最大质量。3．3 吊索：起重机械吊卸、移动物品时，系结在物品上承受载荷挠性部件(含上、下端配件)。
3．4 肢间夹角：吊索起吊物品时相应二分肢间呈现夹角。(见表18)。
3．5 与铅垂线夹角：吊索起吊物品时，分肢与铅垂线所构成夹角9(见表18)。
3．6 吊挂方式系数：在普通使用条件下，由吊挂方式(多肢吊索分肢数、肢间夹角、单肢吊索不同吊挂方式)所拟定吊索安全工作载荷与性能完全相似单肢吊索极限工作载荷比值。3．7 安全工作载荷：吊索在普通使用条件下，由特定吊挂方式容许承受最大质量。
3．8 检查载荷(验证力)：吊具与索具在普通使用条件下，垂直悬挂时，验证吊具或索具承载能力所施加非破坏性垂直向下载荷。
3．9 最小破断力：链条、钢丝绳等在静拉力破断实验过程中所能承受最小破断拉力。3．10 总极限伸长率：以计量长度比例表达链条、端部配件在破断时总伸长与原长之比。3．11 吊索公称长度：尚未使用吊索在无载荷状态下，上、下端承载点间距离(见图4．a)。3．12 C形吊钩：端部做成C形钩状，带有平衡重块吊钩(见图1)。
3．13 夹持吊具：通过机构闭合或机构与物品之间摩擦力提取物品装置。
3．14 端部配件：是吊索主环、中间主环、连接环、中间环、下端部配件统称(见图4．a) 3．15 主环：直接连接到起重机吊钩上端部配件(见图4．a)。
3．16 中间主环：用于将两个或更多吊索分肢连接到主环上链环(见图4．a)
3．17 连接环：装在链条端部链环，直接或通过中间环将链条连接在端部配件上(见图4．a) 3．18 中间环：用以端部配件与装在链条上连接环之间起连接作用链环(见图4．a)。3．19 下端部：装在吊索肢端链环，环眼吊钩或其他装置(此肢端远离主环或上端部)(见图4)。
3．20 索眼：吊索端部索套。
3．21 硬索眼：镶嵌索具套环索眼。
3．22 软索眼：不镶嵌索具套环索眼。
3．23 插穿一次：各绳股按规定办法，插穿绳股间隙进出一次。
3．24 接缝：将织带一端与自身或将数层织带结合在一起时，用线穿透织带形成针迹缝合固定连接。
3．25 非承载接缝：将数层织带结合在一起接缝，不影响吊带强度。
3．26 承办接缝：在织带端部形成软索眼缝合固定连接，以及环形吊带对头搭接缝合固定连接时接缝，该接缝直接承受载荷并影响吊带强度。
3．27 环形吊索：由一根链条或绳索(含纤维织带)首尾两端连接在一起，形成环形索套(见图3．b)。
3．28 链环内长度：链条节距P(见图4．a)。
4 总则
4．1 吊具与索具设计、制造、使用，应满足下列安全规定：
a．承载构造应力求简朴、受力明确、传力直接、减少应力集中影响；
b．设计时应考虑动载、磨损、腐蚀、温度、工作环境等因素对安全性能影响；
c．承载构件应有足够强度、刚度和稳定性；
d．承载件表面与内部应无足以损害其可用性缺陷，且应有良好抗疲劳性及满足实际工作需要冲击功；
e．吊具与索具系结物品，及其连接在起重机械上办法应安全可靠；必要时，应有保证吊具安全作业保护装置或办法；
f．吊具上外露有伤人也许活动零部件，应装设防护罩；露天使用吊具，其构造应避免积水，吊具上电气设备普通应为防水型，否则应有防水办法；
g．构造设计还应考虑制造、运送、安装、检查以及维修以便；
h．制造办法必要适合于所用材料，并满足设计与工艺规定；
i．锻件纤维走向，应力求符合工作形状分布；
j．轧制件轧制方向和工作纤维走向应力求与受力方向保持一致，对采用气割形成热影响区必要予以消除；
k．当采用锻件、轧制件不能完全满足性能规定或难于制造时，承载件容许采用铸件，普通应为铸钢件，不得用铸铁制造；
l．制造用材料、外购零部件必要有制造单位合格证等技术证明文献，否则应进行检查，查明性能合格后方可使用。
m．经检查合格吊具与索具，制造单位应在其恰当位置作出不易磨损标记，并签发合格证。标记内容至少应涉及：额定起重量(极限工作载荷)、检查标志、生产编号、制造日期、制造单位；合格证内容应涉及重要技术性能参数；产品售出时，应附有安全使用、维护保养阐明书；
n．应使用有合格证专用吊具与索具，且使用单位，应有安全使用、维护保养规程或相应规章制度。
4．2 载荷实验
自制、改造、修复和新购买吊具与索具，应在空载运营实验合格基本上，按规定实验载荷实验合格后方可投入使用。在使用过程中按本规程规定进行检查、维护和报废。4．2．1 新安装集装箱、抓斗专用起重机以及通用轿式、门式起重机中A7、A8级等特殊用途起重机吊具载荷实验，应按吊具设计规定随起重机同步进行。
4．2．2 静载实验
a．实验载荷为吊具额定起重量1．25倍，其中起重电磁铁为电磁铁起重能力(最大吸力)。
b．单肢吊索及多肢吊索各分肢实验载荷分别为该单肢、分肢极限工作载荷2倍(手工插接索眼吊索为1倍，且不得超过1．25倍)；吊索主环、中间主环实验载荷应符合本规程附录A(补充件)中验证力规定。
c．实验载荷应逐渐地加上去，起升至离地面100～200mm高处，悬空时间不得少于10min，卸载后进行目测检查，实验如此重复三次后，若各部构造未浮现裂纹、永久变形或对性能与安全有影响损坏，连接处没有浮现松动或损坏，即以为静载实验合格。
4．2．3 动载实验
a．实验载荷为吊具额定起重量1．1倍，其中起重电磁铁为电磁铁额定起重量。
b．单肢吊索以及双肢、三肢、四肢吊索每个分肢实验载荷分别为该单肢、分肢极限工作载荷1．25倍；双肢主环以及三肢、四肢中间主环实验载荷为相应分肢极限工作载荷2．5倍；三肢、四肢主环实验载荷为相应分肢极限工作载荷3．75倍。
c．实验时，必要把加速度、减速度和速度限制在起重机正常工作范畴内，并应按其工作循环进行，时间普通应延续到1h，若各机构动作敏捷，工作平稳可靠，各项参数达到技术性能指标规定，各限位开关及安全保护装置动作精确可靠，构造及零部件无裂纹、连接无松动等对性能与安全有影响损坏，即以为动载实验合格。
5 金属构造
5．1 材料
吊具金属承载构造材料普通应采用符合GB700中碳素构造钢Q235—A、Q235—B或符合GB1591中低合金构造钢16Mn、15MnTi等。在低温-20℃如下工作吊具重要承载构造件必要使用镇定钢，并应满足在常温下180°冷弯实验规定。
铸钢件普通应采用符合GB7659、GB11352中规定铸钢。
5．2 焊接连接
5．2．1 重要受力构件焊缝质量不得低于GB3323中Ⅱ级焊缝或GB11345中Ⅰ级焊缝规定。5．2．2 焊条、焊丝和焊剂应与焊接材料相适应。
5．2．3 焊条应符合GB5118规定；焊缝应符合GB985、GB986和GB10854规定。5．2．4 焊接工作必要由考试合格焊工担任。重要受力构件焊缝附近必要打上焊工代号钢印。
5．3 高强度螺栓连接
吊具安全操作规程 1，宗旨确保吊装作业的安全。 2，范围区域内作用的吊链、吊带和和吊钩检查。 3，程序 3.1吊具的维护与保养使用的吊具要定期（每月）进行维护和保养。链条使用后应做清洁工作，干燥后涂防锈油，并将其放置在专用支架上，不得放在地面上。吊具一般存放在干燥、通风的地方，吊带应尽量悬挂存放，要防止和腐蚀物接触。 3.2吊具的使用 3.2.1新吊钩的使用 1）吊钩负荷试验： 对新投入使用的吊钩应做负荷试验，以额定载荷的l.25倍作为试验载荷（可与起重机动静负荷试验同时进行），试验时间不应少于10min。当负荷卸去后，吊钩上不得有裂纹、断裂和永久变形，如有则应报废。国际标准规定，在挂上和撤掉试验载荷后，吊钩的开口度在没有任何显著的缺陷和变形下，不应超过0．25％。 2）表面检查：通过目测、触摸检查吊钩的表面状况。吊钩表面应该光洁、无毛刺、无锐角，不得有裂纹、折叠、过烧等缺陷，吊钩缺陷不得补焊。 3.2.2吊具使用的注意事项 1)链条不允许错扭、打结，相邻链环活动应灵活；
2)注意吊具、吊环与吊钩受力角度与位置； 3)捆绑吊装注意棱角，棱角处要采取措施；放置时，物体下面要用垫木，以防损伤吊具； 4)严禁随意缩短或加长吊具； 5)严格按照厂家所提供的说明，在额定载荷范围内使用，严禁超载使用； 6)起重前应仔细检查是否挂牢，吊重时严禁人员在吊重物下工作或行走； 7)起吊货物时升、降、停要缓慢平稳，注意被吊物重心平衡，严禁使用冲击力，并不得长时间将重物悬挂在吊具上； 8)因为链条的极限工作载荷随环境温度的变化而不同（随温度升高，强度等级逐步下降），所以链条在400度以上工作环境中应慎重使用； 9)链条之间禁止采用非正规连接件连接； 10)不要强行从重物下拉出吊具，或让重物在吊具上滚动； 山东锦丽雅石英石制造有限公司 2018年8月16日
司索工安全操作规程 司索工主要从事地面工作,例如准备吊具、捆绑挂钩、摘钩卸载，多数情况下还担任指挥任务。司索工的工作质量与整个搬运作业安全关系极大。其安全操作规程要求如下： 1、准备吊具。对吊具的质量和重心估计要准确，如果是目测估算，应增大20%来选择吊具;每次吊装都要对吊具进行认真的安全检查，如果是旧吊索应根据情况降级使用，绝不可超载或使用已报废的吊具。 2、捆绑吊具。对吊具进行必要的归类、清理和检查，吊具不能被其他物体挤压，被埋或被冻的物体要完全挖出。切断与周围管、线的一切联系，防止造成超载;清除吊物表面或空腔内的杂物，将可移动的零件锁紧或捆牢，形状或尺寸不同的物品不经特殊捆绑不得混吊，防止坠落伤人;吊物捆扎部位的毛刺要打磨平滑，尖棱利角应加垫物，防止起吊吃力后损坏吊索;表面光滑的吊物应采取措施来防止起吊后吊索滑动或吊物滑脱;吊运大而重的物体应加诱导绳，诱导绳应能使司索工既可握住绳头，同时又能避开吊物正下方，以便发生意外时司索工可利用该绳控制吊物。 3、挂钩起钩。吊钩要位于被吊物重心的正上方，不准斜拉吊钩硬挂，防止提升后吊物翻转、摆动;吊物高大需要垫物攀高挂钩、摘钩时，脚踏物一定要稳固垫实，禁止使用易滚动物体(如圆木、管子、滚筒)做脚踏物。攀高必须佩带安全带，防止人员堕落跌伤;挂钩要坚持“五不挂”，起重或吊物质量不明不挂，重心位置不清楚不挂，尖棱利角和易滑工件无衬垫物不挂，吊具及配套工具不合格或报废不挂，包装松散捆绑不良不挂;将不安全隐患消除在挂钩前;多人吊挂同一吊物时，应由一专人负责指挥，在确认吊挂完备，所有人员都站在安全位置以后，才可发起钩信号;起钩时，地面人员不应站在吊物倾翻、坠落可波及的地方;如果作业场地为斜面，应站在斜面上方(不可在死角)，防止吊物坠落后继续沿斜面滚移伤人。 4、摘钩卸载。吊物运输到位前，应选择好安置位置，卸载不要挤压电气线路和其他管线，不要阻塞通道;针对不同吊物种类应采取不同措施加以支撑、垫稳、归类摆放，不得混
常用起重索具、吊具计算 一、钢丝绳计算 1.钢丝绳实际受力计算 当被起吊物体重量一定时，钢丝绳与铅垂线的夹角a 愈大，吊索所受的拉力愈大；或者说，吊索所受的拉力一定时，起重量随着a 角的增大而降低。 （1-1） P ——每根钢丝绳所受的拉力（N ）； Q ——起重设备的重力（N ）； n ——使用钢丝绳的根数； a ——钢丝绳与铅垂线的夹角。 2.钢丝绳绳径选择 选择钢丝绳直径时，一般可根据钢丝绳受到的拉力（即许用拉力P ），求出钢丝破断拉力总和ΣS 0，再查表找出相应的钢丝绳直径。如所用的是旧钢丝绳，则以上所求得的许用拉力P 应根据绳的新旧程度，乘以0.4～0.7的系数。详见下表1。 钢丝绳的容许拉力可按下式计算： （1-2） 式中P ——钢丝绳的容许拉力（kN ）； ΣS 0——钢丝绳的钢丝破断拉力总和（kN ）； a ——考虑钢丝绳之间荷载不均匀系数，对6×19、6× 37、6×61钢丝绳，a 分别取0.85、0.82、0.80； P= Q ncosa P = a ΣS 0 K
K——钢丝绳使用安全系数。见下表2 表1钢丝绳合用程度判断表 表2 钢丝绳的安全系数 3.钢丝绳的选用 钢丝绳在相同直径时，股内钢丝越多，钢丝直径越细，则绳的挠性也就愈好，易于弯曲；但细钢丝捻制的绳不如粗钢丝捻制的绳耐磨损。因此，不同型号的钢丝绳，其使用范围也有所不同。6×
19+1钢丝绳一般用作缆风绳、拉索，即用于钢绳不受弯曲或可能遭受磨损的地方；6×37+1钢丝绳一般用于绳子承受弯曲场合，常用于滑轮组中，作为穿绕滑轮组起重绳等；6×61+1钢丝绳用于滑轮组和制作千斤绳（吊索）以及绑扎吊起重物等。 4.钢丝绳选取中的经验公式 （1）.在施工现场缺少钢丝破断拉力数据时，也可用经验公式近似估算的方法： 当公称抗拉强度为1400 Mpa 时，ΣS 0=428d 2 当公称抗拉强度为1550 Mpa 时，ΣS 0=474d 2 当公称抗拉强度为1700 Mpa 时，ΣS 0=520d 2 当公称抗拉强度为1850 Mpa 时，ΣS 0=566d 2 当公称抗拉强度为2000 Mpa 时，ΣS 0=612d 2 式中ΣS 0——钢丝绳的破断拉力，N ； d ——钢丝绳的直径，mm 。 目前市场上有的钢丝绳公称抗拉强度为1470、1570、1670、1770、1870等型号，可按其抗拉强度数值进行修正。如抗拉强度为1470Mpa 的钢丝绳，其破断拉力总和的经验公式为 （2）. 在已知钢丝绳实际拉力P 0时，则可按下式估算钢丝绳直径： 式中 d ——钢丝绳直径（mm ） √ P 0 d ≥0.1 1470 1400 ΣS 0= ×428d 2
起重机械吊具与索具安全规程 金属分公司 安全环保部
2017年1月 起重机械吊具与索具安全规程 1目的 标准规定了起重机械吊具与索具制造、检验、使用、报废、维护和管理等方面的安全要求。 2 范围 本标准适用于起重机械吊具与吊索。包括吊钩、夹持吊具、起重横梁、集装箱专用吊具与吊索。 3 定义 3.1 额定起重量：吊具在一般使用条件下，垂直悬挂时允许承受物品的最大质量。 3.2 极限工作载荷：单肢吊索在一般使用条件下，垂直悬挂时，允许承受物品的最大质量。 3.3 吊索:起重机械吊、移动物品时，系结在物品上承受载荷的挠性部件。 3.4 C型吊钩:端部做成C型钩装，带有平衡重块的吊钩。
3.5 夹持吊具:通过机构闭合或机构与物品之间的摩擦力提取物品的装置。 3.6 索眼:吊索端部的索套。 3.7 端部配件:是吊索主环、中间主环、连接环、中间环、下端部配件的统称。 3.8 主环:直接连接到起重机吊钩上的端部配件。 4 标准内容 4.1 安全作业一般要求 4.1.1 吊具与索具应与吊重种类、吊运具体要求以及环境条件相适应。 4.1.2作业前应对吊具（含控制、制动系统和安全装置）与索具进行检查，当确认完好，功能正常时放可投入使用。 4.1.3拴挂前，应确认所吊重物上设置的起重拴连接点是否牢固，提升前应确认连接是否可靠。 4.1.4吊具承载时不得超过额定起重量，吊索（含各分肢）不得超过安全工作载荷（含高低温、腐蚀的功能特殊工况）。 4.1.5作业时不得损坏吊件、吊具与索具，必要时加保护衬垫。 4.1.6 起重机吊钩的吊点，应力求与吊重重心在同一条铅垂线上，使吊重处于稳定平衡状态，否则提升前应做试吊试验，直到使吊具重获的平衡为止，防止提升时产生滑动或滚动。 4.2 吊具与索具的基本要求 4.2.1结构应力求简单、受力明确、减少应力集中的影响； 4.2.2承载件有足够的强度、刚度和稳定性； 4.2.3 吊具上外露有伤人可能的活动零部件，应装设防护罩； 4.2.4检验合格的吊具与索具，其适当位置应有不易磨损的标记，并具有合格证
编号：SY-AQ-01687 ( 安全管理) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 吊具安全使用注意事项及自检 指南 Safety precautions and self inspection guide of spreader
吊具安全使用注意事项及自检指南 导语：进行安全管理的目的是预防、消灭事故，防止或消除事故伤害，保护劳动者的安全与健康。在安全管 理的四项主要内容中，虽然都是为了达到安全管理的目的，但是对生产因素状态的控制，与安全管理目的关 系更直接，显得更为突出。 一、安全注意事项 1.永磁吊具在使用过程中，应防止敲毛、碰伤，以免影响使用性能。长期使用如出现吸面凹凸不平，可以用磨床磨去毛糙面，但累计磨削厚度不得超过5mm。 2.根据被吊重物的厚度、重量、被吊物与永磁吊具之间的空隙大小，被吊物的材质、吸着面积、重量的平衡、吸持面粗糙度等条件，选择相应型号。 3.起吊过程中，在永磁吊具吸持的工件下，严禁有人站立或穿越，以免发生安全事故。 4.永磁吊具的起重能力和吊具与重物之间的吸着面积大小有关，吊装时应尽可能使吸着面积最大。 5.应始终保持永磁吊具吸持面的清洁与平整；如有油污应及时擦拭干净。
6.应经常检查手柄顶端按钮滑键（保安键）及定位销（保安销）的质量。 7.工件吊完后，起吊设备应平稳行走，以免过分晃动，引起吊具被撞击，将手柄损坏，尤其应注意，不要将轴头撞裂、撞断，致使不能正常工作。如发现轴头被撞裂、撞断或内部损伤造成无法使用时，应及时与生产厂家取得联系进行修理，切勿自行维修。 8.永磁吊具自使用之日起每两年进行一次标定（自检），以确保安全使用。 二、自检指南（参考） 1.吊重能力及钢材厚度换算表（以YC系列为例） 钢材厚度 吊重能力的比率 mm YC1-3 YC1-2 YC1-1
PVC软吊具安全操作规程(最新 版) The safety operation procedure is a very detailed operation description of the work content in the form of work flow, and each action is described in words. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0811
PVC软吊具安全操作规程(最新版) 为规范操作，制定本操作规程，操作人员必须了解电气和机械相关知识，取得操作资格证后，方可上岗操作。 1、前生产，检查交接班记录，对设备进行点检，填写点检卡，检查整条线路是否通畅，如有问题，应排除一切问题后方能启动； 2、生产时先启动系统，首先将控制柜侧面的总电源开关旋转到“on”位置；再合上控制柜里的各个空气开关，给上件1、喷胶室 2-4、下件5、停车6-10、检修段工位送动力电；最后合上各个断路器开关给PLC和整个电柜送控制电；然后检查控制柜门上的各指示灯和控制柜顶上柱灯是否有故障指示，如柱灯红灯闪烁表示有急停指示，应先到现场拔出急停，再分别按“控制电压通”和“总起动”按钮给滑触线供电；注意：启动系统时必须注意操作顺序，先按下“控制电压通”按钮，再按下“总起动”按钮。关机操作与开机操
作的顺序相反，应先按下“总停止”按钮，再按下“控制电压断”按钮。 3、PVC葫芦上件1工位、喷胶2-4工位、下件5工位需要手动操作，具体如下： 3.1、上件1工位操作时，首先按下上件操纵盒上“放车”按钮，将停车10工位的自行小车放至上件1工位，待自行小车及工艺台车停稳后，并确定自行小车推杆完全处于打开状态时，按下“快下”按钮，当吊具横梁离车顶距离约300mm时，松开“快下”按钮，转按“慢下”按钮，降至吊具横梁离车顶约200mm时，松开“慢下”按钮，此时需用吊装带将车身挂好，吊装过程按照不同车型需要分为S22、A18、A11和A12三种方案： 3.1.1当吊具下方车型为A11（A12属于A11种类）时，将吊具脚上红色钓钩与吊装带红色标记吊环吊装，再进行操作； 3.1.2当吊具下方车型为A18时，将吊具脚上兰色钓钩与吊装带兰色标记吊环吊装，再进行操作。 3.1.3当吊具下方车型为S22时，将吊具脚上黑色钓钩与吊装带
吊索具安全技术规范 1. 目的 为了加强和规范公司起重作业所用吊索具的安全使用和管理，保障公司进行起重吊装特种作业的安全，特制定本规范。本规范明确了吊索具等起重吊装作业工具的采购、验收、使用、保管/发放、报废等相关要求和方法。 2. 适用范围 本规范适用于本公司 3. 引用标准 JB/编织吊索安全性第1部分：一般用途合成纤维扁平吊装带 JB/编织吊索安全性第2部分：一般用途合成纤维圆形吊装带 JB8112-1999一般用途起重用锻造卸扣-D形卸扣和弓形卸扣 4. 定义 本规范所称吊索具是指起重作业的吊具和索具及端部配件的总称。 吊具是起重吊运作业的刚性取物装置，它可以直接吊取物品，主要有：吊钩、吸盘、夹钳及专用吊具等。 索具是吊运物品时系结勾挂在物品上具有挠性的组合取物装置，又称吊索，它一般由高强度挠性件（钢丝绳、合成纤维吊装带、起重环链等）配以端部附件（卸扣、吊环、钩等）组合而成，端部配件常用的有吊环、卸扣、绳卡等。 5. 职责 公司安全管理部门是起重吊装作业工具的归口监督管理部门，并对公司各单位所需采购和使用的吊索具进行确认、验收和监管。其职责是： （1）负责各单位所采购吊索具等起重吊装作业工具的供应商经营资质的审查和确认，其审查和确认的内容：①企业营业执照；②生产许可证；③产品出厂合格证；④使用说明书和省级劳动、技术监督部门认可的质检机构检验出据的《检验报告》；⑤特种作业
的吊索具安全标志； （2）负责公司各单位所需吊索具的采购申请计划的审查和汇总以及组织相关技术人员对入库的吊索具进行验收； （3）负责监督各单位在用吊索具的保管、报废和使用。 各单位的采购部门必须通过公司安全管理部门对所采购吊索具供应商的确认和审查程序，才能按照相关程序进行采购。不得采购未经审查和确认的供应商生产的产品。 各使用单位负责按照公司的规定对本单位的吊索具进行保管/发放、使用和报废，并提出相应的采购申请计划。 各使用单位由本单位的专（兼）职设备管理员或指定安全技术人员具体负责本单位吊索具的日常安全管理工作。 各使用单位的特种作业人员（含吊装指挥人员）在起重吊装作业过程中要严格遵守吊索具的安全规定要求，确保正确安全地使用吊索具。 6. 常用吊索具的技术特性 本公司所使用的吊具有：吊钩、（永磁）吸吊器等；索具有：绳索、合成纤维吊装带以及环钩、吊板、卸扣等端部附件。其常用的吊索具有：合成纤维吊装带（W型扁平吊装带和R型圆形吊装带）和卸扣等端部附件。 合成纤维吊装带 合成纤维吊装带简称吊装带（吊带），是采用高强度聚酯工业长丝（100%PES）为原料加工而成，其安全系数一般为6。可分为W型扁平吊带和R型圆形吊带，两端可带环状扣。扁平吊带的形状为扁平形；圆形吊带是由无级环绕平行排列的多股集束强力纱而组成的闭合承载芯，多股集束强力纱起承载作用，其外部织成的保护套包住，此保护套只起保护作用，而不起承载作用，能使吊装带使用寿命延长。 吊装带的特点是：①能很好地保护被吊物品，使其表面不被损坏；②使用过程中有减震、不腐蚀，不导电，在易燃易爆的环境下不产生火花；③重量只有金属吊具的20%，便于携带及进行吊装准备工作；④弹性伸长率较小，能减少了反弹伤人的危险。 吊装带以颜色来区分额定载荷： 紫色1000公斤、绿色2000公斤、黄色3000公斤、红色5000公斤、蓝色8000公

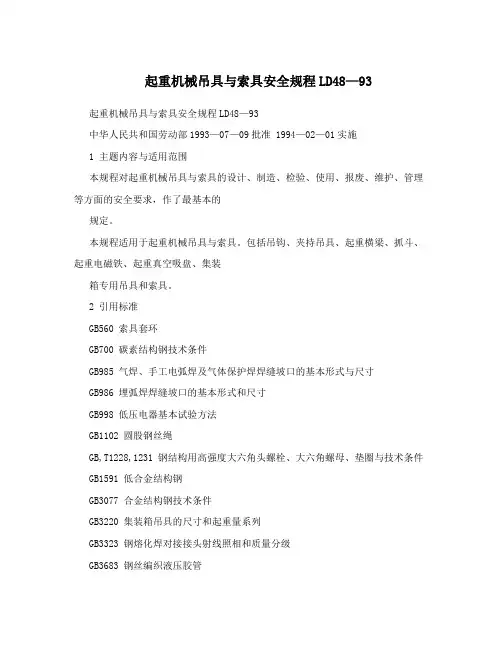

起重机械吊具与索具安全规程 LD48—93 中华人民共和国劳动部1993—07—09批准1994—02—01实施 1 主题内容与适用范围 本规程对起重机械吊具与索具的设计、制造、检验、使用、报废、维护、管理等方面的安全要求，作了最基本的规定。 本规程适用于起重机械吊具与索具。包括吊钩、夹持吊具、起重横梁、抓斗、起重电磁铁、起重真空吸盘、集装箱专用吊具和索具。 2 引用标准 GB560 索具套环 GB700 碳素结构钢技术条件 GB985 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸 GB986 埋弧焊焊缝坡口的基本形式和尺寸 GB998 低压电器基本试验方法 GB1102 圆股钢丝绳 GB／T1228～1231 钢结构用高强度大六角头螺栓、大六角螺母、垫圈与技术条件 GB1591 低合金结构钢 GB3077 合金结构钢技术条件 GB3220 集装箱吊具的尺寸和起重量系列 GB3323 钢熔化焊对接接头射线照相和质量分级 GB3683 钢丝编织液压胶管 GB3766 液压系统通用技术条件 GB4829 起重用短环链验收总则 GB5118 低合金钢焊条 GB5196 绳索鉴别用的颜色标记 GB5976 钢丝绳夹 GB6067 起重机械安全规程 GB6946 钢丝绳铝合金压制接头 GB7659 焊接结构用碳素钢铸件 GB8358 钢丝绳破断拉伸试验方法 GB8834 绳索有关物理和机械性能的测定 GB8918 优质钢丝绳 GB10051〃1 起重吊钩机械性能、起重量、应力及材料 GB10051〃2 起重吊钩直柄吊钩技术条件 GB10051〃3 起重吊钩直柄吊钩使用检查 GB10051〃4 起重吊钩直柄单钩毛坯件 GB10051〃5 起重吊钩直柄单钩 GB10290 集装箱在铁路上的装卸和栓固 GB10854 钢结构焊缝外形尺寸 GB11345 钢焊缝手工超声波探伤方法和探伤结果分级
