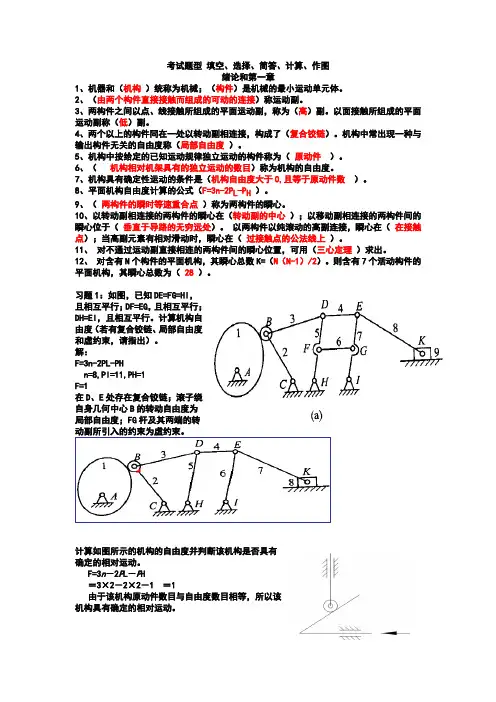

平面连杆机构复习题
一. 填空
1.平面连杆机构由一些刚性构件用____副和____副相互联接而组成。
2. 在铰链四杆机构中，固定不动的杆件称为_______，与固定不动的杆件直接用转动副相连接的杆件称为_______，不与固定不动的杆件直接连接的杆件称为_______，能作整周连续旋转的构件称为_______，只能来回摇摆某一角度的构件称为_______，
3. 图1-1为铰链四杆机构，设杆a最短，杆b最长。试用符号和式子表明它构成曲柄摇杆机构的条件：.
（1）____________________________。
（2）以_______为机架，则_______为曲柄。
4. 设图1-1已构成曲柄摇杆机构。当摇杆CD为主动件，机构处于BC与从动曲柄AB共线的两个极限位置，称为机构的两个_______位置。
5. 铰链四杆机构的三种基本形式是_______机构，_______机构，_______机构。
6. 平面连杆机急回运动特性可用以缩短_______。从而提高工作效率。
7. 四杆机构中若对杆两两平行且相等，则构成_______机构。
二、选择题
8. 铰链四杆机构中各构件以_______相联接。
（a 转动副 b 移动副 c 螺旋副）
9. 铰链四杆机构中，若最长杆与最短杆之和大于其他两杆之和，则机构有_______。
（a 一个曲柄 b 两个曲柄 c两个摇杆）
10. 家用缝纫机踏板机构属于_______。
（a 曲柄摇杆机构 b 双曲柄机构 c 双摇杆机构）
11. 图1-2四杆机构各杆长a=350, b=550 , c=200,d=700长度单位，试选答：
（1）当取d为机架时机构_______；
（2）当取c为机架时机构_______。
a.有一个曲柄
b.有两个曲柄
c.有两个摇杆
三、铰链四杆机构的类型判定
12. 按图1-3所注出的尺寸，分析确定各构件的名称。
13. 按图1-7回答问题：机构名称是_______，构件名称是a是_______；b是_______；c是_______；d是_______。当取c杆为机架时的机构名称是_______。
14.图示为一铰链四杆机构，已知各杆长度：L AB=10cm，L BC=25cm,L CD=20cm,L AD=30cm。当分别固定构件ab、bc、cd、ad机架时，它们各属于哪一类机构
14、15题图
15.在图示铰链四杆机构中，已知l BC=50cm,l CD=35cm,l AD=30cm,AD为机架。试问：
（1）若此机构为曲柄摇杆机构，且AB为曲柄，求l AB的最大值；（2）若此机构为双曲柄机构,求l AB最大值；
（3）若此机构为双摇杆机构，求l AB的数值。
练习题二:
1．平面连杆机构是由一些刚性构件用副和副相互联接而组成的机构。
2．平面连杆机构能实现一些较复杂的运动。
3．当平面四杆机构中的运动副都是副时，就称之为铰链四杆机构；它是其他多杆机构
的。
4．在铰链四杆机构中，能绕机架上的铰链作整周的叫曲柄。
5．在铰链四杆机构中，能绕机架上的铰链作的叫摇杆。
6．平面四杆机构的两个连架杆，可以有一个是，另一个是，也可以两个都是
或都是。
7．铰链四杆机构有三种基本形式，即机构，机构和机构。
8．组成曲柄摇杆机构的条件是：最短杆与最长杆的长度之和或其他两杆的长度
之和；最短杆的相邻构件为，则最短杆为。
9．在曲柄摇杆机构中，如果将杆作为机架，则与机架相连的两杆都可以作运动，即
得到双曲柄机构。
10．在机构中，如果将杆对面的杆作为机架时，则与此相连的两杆均为摇杆，即
是双摇杆机构。
11．在机构中，最短杆与最长杆的长度之和其余两杆的长度之和时，则不论取哪
个杆作为，都可以组成双摇杆机构。
12．曲柄滑块机构是由曲柄摇杆机构的长度趋向而演变来的。
13．导杆机构可看做是由改变曲柄滑块机构中的而演变来的。
14．将曲柄滑块机构的改作固定机架时，可以得到导杆机构。
15．曲柄摇杆机构产生“死点”位置的条件是：摇杆为件，曲柄为件或者是把
运动转换成运动。
16．曲柄摇杆机构出现急回运动特性的条件是：摇杆为件，曲柄为件或者是把` 运动转换成。
17．曲柄摇杆机构的不等于00，则急回特性系数就，机构就具有急回特性。
18．实际中的各种形式的四杆机构，都可看成是由改变某些构件的，或选择不同构
件作为等方法所得到的铰链四杆机构的演化形式。
19．若以曲柄滑块机构的曲柄为主动件时，可以把曲柄的运动转换成滑块的运
动。
20．若以曲柄滑块机构的滑块为主动件时，在运动过程中有“死点”位置。
21．通常利用机构中构件运动时的惯性，或依靠增设在曲柄上的惯性来渡过“死
点”位置。
22．连杆机构的“死点”位置，将使机构在传动中出现或发生运动方向等现象。
23．飞轮的作用是可以克服死点，使运转正常。
24．在实际生产中，常常利用急回运动这个特性，来缩短时间，从而提高。
25．机构从动件所受力方向与该力作用点速度方向所夹的锐角，称为角，用它来衡量机构的
性能。
26．压力角和传动角互为角。
27．当机构的传动角等于00（压力角等于900）时，机构所处的位置称为位置。
28．曲柄摇杆机构的摇杆作主动件时，将与从动件的位置称为曲柄的“死
点”位置。
29．当曲柄摇杆机构的曲柄为主动件并作转动运动时，摇杆则作往复摆动运动。
30．如果将曲柄摇杆机构中的最短杆改作机架时，则两个连架杆都可以作的转动运动，即得到机构。
31．如果将曲柄摇杆机构的最短杆对面的杆作为机架时，则与相连的两杆都可以作运动，机构就变成机构。
1、若将曲柄摇杆机构中的摇杆固定为机架，则该机构将转化为 A、曲柄摇杆机构 B、双曲柄机构 C、双摇杆机构 D、导杆机构 2、下列机构中有死点位置的是 A、缝纫机 B、剪刀机 C、搅拌机 D、碎石机 3、以下能传递较复杂运动的接触形式为 A、丝杠与开合螺母接触 B、齿轮接触 C、活塞与缸壁接触 D、连杆与活塞接触 4、若曲柄滑块机构存在死点位置，则主动件必为 A、曲柄 B、连杆 C、滑块 D、连架杆 5、杆长不等的铰链四杆机构，以下说法正确的是 A、若最长杆为机架均得双摇杆机构 B、若最短杆的邻杆为机架均为曲柄摇杆机构 C、若最短杆为连杆均为双摇杆机构 D、若最短杆为机架均为双曲柄机构 6、下列具有死点位置的是 A、车门启闭机构 B、剪刀机 C、碎石机 D、曲柄压力机 7、当曲柄摇杆机构中摇杆长度趋于无穷时得到 A、双曲柄机构 B、平行双曲柄机构 C、曲柄滑块机构 D、双摇杆机构 8、铰链四杆机构中，机构类型存在的根本区别是 A、机架 B、连杆 C、连架杆 D、曲柄 9、当四杆机构处于死点位置时机构的压力角为 A、0° B、90° C、180° D、无法确定 10、汽车前轮的转向机构属于 A、曲柄摇杆机构 B、双曲柄机构 C、双摇杆机构 D、曲柄滑块机构 11、关于缝纫机踏板机构说法正确的是 A、属于双摇杆机构 B、没有急回特性 C、没有死点位置 D、属于双曲柄机构 12、曲柄摇杆机构有死点位置时，作从动件的是 A、曲柄 B、连杆 C、摇杆 D、任一活动杆件 13、铰链四杆机构的类型取决于有无 A、机架 B、连杆 C、曲柄 D、连架杆 14、铰链四杆机构具有急回特性的根本原因在于 A、θ> 0 B、k > 1 C、往返速度不等 D、转速不一致 15、将双曲柄机构中机架的邻杆固定将会得到 A、双曲柄机构 B、双摇杆机构 C、曲柄摇杆机构 D、都有可能 16、在双摇杆机构中，最短杆与最长杆之和大于其余两杆之和 A、一定 B、不一定 C、一定不 D、都不准确 17、在曲柄摇杆机构中，最短的构件的对杆是
